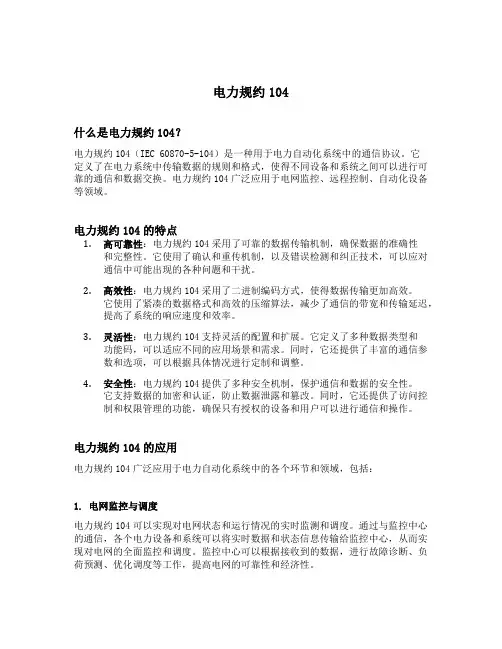

电力规约104什么是电力规约104？电力规约104（IEC 60870-5-104）是一种用于电力自动化系统中的通信协议。
它定义了在电力系统中传输数据的规则和格式，使得不同设备和系统之间可以进行可靠的通信和数据交换。
电力规约104广泛应用于电网监控、远程控制、自动化设备等领域。
电力规约104的特点1.高可靠性：电力规约104采用了可靠的数据传输机制，确保数据的准确性和完整性。
它使用了确认和重传机制，以及错误检测和纠正技术，可以应对通信中可能出现的各种问题和干扰。
2.高效性：电力规约104采用了二进制编码方式，使得数据传输更加高效。
它使用了紧凑的数据格式和高效的压缩算法，减少了通信的带宽和传输延迟，提高了系统的响应速度和效率。
3.灵活性：电力规约104支持灵活的配置和扩展。
它定义了多种数据类型和功能码，可以适应不同的应用场景和需求。
同时，它还提供了丰富的通信参数和选项，可以根据具体情况进行定制和调整。
4.安全性：电力规约104提供了多种安全机制，保护通信和数据的安全性。
它支持数据的加密和认证，防止数据泄露和篡改。
同时，它还提供了访问控制和权限管理的功能，确保只有授权的设备和用户可以进行通信和操作。
电力规约104的应用电力规约104广泛应用于电力自动化系统中的各个环节和领域，包括：1. 电网监控与调度电力规约104可以实现对电网状态和运行情况的实时监测和调度。
通过与监控中心的通信，各个电力设备和系统可以将实时数据和状态信息传输给监控中心，从而实现对电网的全面监控和调度。
监控中心可以根据接收到的数据，进行故障诊断、负荷预测、优化调度等工作，提高电网的可靠性和经济性。
2. 远程控制与操作电力规约104可以实现对电力设备和系统的远程控制和操作。
通过与控制中心的通信，可以实现对设备的开关控制、参数设置、故障复位等操作。
这使得运维人员可以远程监控和控制设备，减少了人工操作的工作量和风险，提高了运维效率和安全性。
IEC104规约详细讲解解析
规约特点（11）和IEC 60870-5-101 的比较
• 采用IEC 60870-5-101的平衡传输模式，通过TCP/IP协议传 输远动信息；应用层和101完全相同，是101的网络化访问。 • 保留1个启动字符，1个帧长L；删除第2个启动字符，第2 个帧长L，链路控制域（Ｃ），链路地址域（Ａ），校验 和结束字符；增加传输层所需要的4个控制字节，可以实 现启动（建立关联），停止（结束关联），测试等控制功 能（U格式），可计数的监视功能（S格式）和可计数的信 息传输功能（I格式）。 • 由于网络传输延时不确定和网络可能发生暂时性故障，采 用从毫秒到年的7个字节时标。 • 在应用功能方面，除了IEC 101的召唤1级用户数据，召唤2 级用户数据功能（链路层功能）不能使用外，其他应用功 能全部保留。
通讯特点（7）防止报文丢失和报 文重复传送
A站
APDU 发送或接收后的 内部计数器 V 状态
Ack 0 V(S) 0 V(R) 0
B站
APDU 发 送 或 接 收 后 的 内部计数器 V 状态
Ack 0 V(S) 0 V(R) 0
连接建立 U (STARTDT 激活)
U(STARTDT 确认) 数据传输激活 或 U(STARTD 生效)
APDU 发送或接收后的内 部计数器 V 状态
V(S) 0 1 2 V(R) 0 Ack 0
1
I(0,0)
S(1)
超时 t1
1
主动关闭
IEC 2796/2000
未确认的最后的 I 格式 APDU 情况下的超时
通讯特点（５）防止报文丢失和 报文重复传送
`
A站
APDU 发送或接收后的
B站
APDU 发 送 或 接 收 后 的 内部计数器 V 状态
104规约简介
104规约简介104 规约简介⼀ . 概述：101、104规约属于问答式异步通信⽅式。
104必须与101规约同时配套使⽤。
2002年国家经贸委正式发布，104规约的核⼼部分ASDU应⽤服务数据单元是101规约的定义，结合超⾼压公司的使⽤范围，对104规约的报⽂格式做⼀说明以便⼤家理解。
更详细的请看104和101的2002年正式版本。
104应⽤在tcp/lp 的1、2、3、4、7、层。
⼆ . 104报⽂格式1．APCI应⽤规约控制信息：它是所有发送/接收的报⽂头并可以单独发送。
APDU长度最⼤253，要除去启动符68H和其本⾝APDU是全报⽂ASDU：应⽤服务数据单元2．控制域分类：控制域⼋位位组分为3种格式，每种格式的定义内容不⼀样。
a. I格式：信息传输格式b.U格式：未编号的控制功能类型格式TEST.SPOPDT STARTDT 确认/⽣效只有⼀个是“1”之可能出03/13/23/43/83/07/0B 不可能出现其他码c. S 格式带编号的监视功能例如：发/收⼀组码： 68 04 01 00 96 77 这就S 格式，这是确认报⽂，在收报⽂经常出现。
刚开机时⽤于链路连接，收发两端都收到这个报⽂说明链路通了，可以发其它命令报⽂。
如果链路不通，主站会连发此报⽂2． ASDU 格式应⽤服务数据单元即信息区传输格式传送原因： 1字节/2字节各系统⾃定义，我们系统定义2字节。
101定义1个字节。
公共地址： 1字节/2字各系统⾃定义我们系统定义2字节。
101定义1个字节信息对象地址：1字/2字节/3字节我们系统定义3个字节，可以转16777215个信息，实际上2个字节就够65535。
101定义2个字节。
可变帧结构限定词： 7位定义长度，最⼤127个信息。
SQ=0 每个信息都带地址。
SQ=1 只有带⼀个有起始地址，其他信息不带地址，按顺序排列，全YX 、全YC 时SQ 都为1. 信息：最少⼀个字节，例如⼀个遥信，最多的可达9个字节，SOE8个字节。
电力104规约详解
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电力104规约详解地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容104规约详解链路先握手再通信，不握手不通信，通信中断须再握手(建立链路) 确认报文的来回须对方的认可，认可方式可以是一条专用的报文也可以是下一个询问报文中的FCB来暗示原因传送的信息都必须带上原因，不允许没有理由的传输地址每个信息量都有一个唯一的不重复的地址类型每种信息的传输都有不同的功能类型68 启动符5D 长度6C 控制域103 控制域278 控制域300 控制域401 遥信D0 可变结构限定词(信息体个数)14 00 传送原因01 00 站地址01 00 00 信息体地址(点号=信息体地址-起始地址) 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00规约对比标准的104规约格式说明APCI 起始字节68HAPDU长度控制域八位位组1控制域八位位组2控制域八位位组3控制域八位位组4ASDU TYP 类型标识VSQ 可变结构限定词COT_L 传送原因COT_HADDR_L 站地址ADDR_HInfAddr_0 信息体InfAddr_1InfAddr_2…结构说明:TYP: 类型标识,可查表在监视方向的过程信息<0> := 未定义<1> := 单点信息 M_SP_NA_1<3> := 双点信息 M_DP_NA_1<5> := 步位置信息 M_ST_NA_1<7> := 32比特串 M_BO_NA_1<9> := 测量值，归一化值 M_ME_NA_1<11> := 测量值，标度化值 M_ME_NB_1<13> := 测量值，短浮点数 M_ME_NC_1<15> := 累计量 M_IT_NA_1= 带状态检出的成组单点信息 M_PS_NA_1 <20> :<21> := 不带品质描述的归一化测量值 M_ME_ND_1= 为将来的兼容定义保留 <22..29>:<30> := 带时标CP56Time2a的单点信息 M_SP_TB_1 <31> := 带时标CP56Time2a的双点信息 M_DP_TB_1<32> := 带时标CP56Time2a的步位置信息 M_ST_TB_1 <33> := 带时标CP56Time2a的32比特串 M_BO_TB_1<34> := 带时标CP56Time2a的测量值，归一化值 M_ME_TD_1 <35> := 带时标CP56Time2a的测量值，标度化值 M_ME_TE_1<36> := 带时标CP56Time2a的测量值，短浮点数 M_ME_TF_1 <37> := 带时标CP56Time2a的累计量 M_IT_TB_1<38> := 带时标CP56Time2a的继电保护装置事件 M_EP_TD_1 <39> := 带时标CP56Time2a的继电保护装置成组启动事件 M_EP_TE_1<40> := 带时标CP56Time2a的继电保护装置成组输出电路信息 M_EP_TF_1<41..44>:= 为将来的兼容定义保留在控制方向的过程信息类型标识 := UI8[1..8]<45..69>CON <45> := 单命令 C_SC_NA_1 CON <46> := 双命令 C_DC_NA_1 CON<47> := 步调节命令 C_RC_NA_1 CON <48> := 设点命令，归一化值 C_SE_NA_1 CON <49> := 设点命令，标度化值 C_SE_NB_1 CON <50> := 设点命令，短浮点数C_SE_NC_1 CON <51> := 32比特串 C_BO_NA_1<52..57> := 为将来的兼容定义保留在控制方向的过程信息，带时标的ASDUCON <58> := 带时标CP56Time2a的单命令 C_SC_TA_1 CON <59> := 带时标CP56Time2a的双命令 C_DC_TA_1 CON <60> := 带时标CP56Time2a的步调节命令C_RC_TA_1 CON <61> := 带时标CP56Time2a的设点命令，归一化值 C_SE_TA_1 CON <62> := 带时标CP56Time2a的设点命令，标度化值 C_SE_TB_1CON <63> := 带时标CP56Time2a的设点命令，短浮点数 C_SE_TC_1CON <64> := 带时标CP56Time2a的32比特串 C_BO_TA_1<65..69> := 为将来的兼容定义保留VSQ:可变结构限定词D7 D6 … … D0SQ 信息对象数目SQ=0:离散的信息报告SQ=1:顺序的信息报告信息对象数目的个数是0-127;一包报文中所含的信息(YC、YX等)的数目COT_L,COTH:传送原因1,NET保护单元之间的通讯怎样设置在6800里??2,控制域的I,S,U等格式是怎样用的I格式:信息传输格式类型(Information transmit format)简称 I-FORMAT。
（完整word版）104报文分析
（完整word版）104报文分析1. 104规约框架分析1.1 原始报文的组成报文组成（1字节启动字符0x68，1字节报文长度，4字节控制域，不定长用户数据）第1个字节是启动字符0x68;第2个字节是报文长度；第3~6共4个字节是控制域；第7个字节是报文类型；第8个字节是可变结构限定词；第9~10共2个字节是传送原因；第11~12共2个字节是应用服务数据单元公共地址；第13~15共3个字节是信息对象地址；。
1.2 三种报文格式的控制域定义（1）I帧编号的信息传输格式（InFormation Transmit Format），简称I －格式I格式控制域标志，控制域：第一个八位位组的第一位比特= 0 第三个八位位组第一位比特= 0（2）S帧编号的监视功能格式（Numbered supervisory Functions），简称S－格式，控制域，第一个八位位组的第一位比特= 1 并且第二位比特= 0，第三个八位位组第一位比特= 0（3）U帧不编号的控制功能格式（Unnumbered control Function），简称U－格式，第一个八位位组的第一位比特= 1 并且第二位比特=1 且第三个八位位组第一位比特= 01.3 报文类型（第7个字节）1.3.1 监视方向的应用功能类型类型标识∶=UI8[1..8]<0..44>M_SP_NA_1(1) 无时标单点遥信M_SP_TA_1(2) 带短时标的单点遥信M_DP_NA_1(3) 无时标双点遥信M_DP_TA_1(4) 带短时标双点遥信M_ST_NA_1(5) 步位置信息M_ST_TA_1(6) 带短时标的步位置信息M_BO_NA_1(7) 32比特串M_BO_TA_1(8) 带短时标的比特串M_ME_NA_1(9) 不带时标的常规遥测(规一化值）M_ME_TA_1(10) 带短时标的常规遥测(规一化值）M_ME_NB_1(11) 不带时标的常规遥测(标度化值）M_ME_TB_1(12) 带短时标的常规遥测(标度化值）M_ME_NC_1(13) 不带时标浮点遥测M_ME_TC_1(14) 带短时标浮点遥测M_IT_NA_1(15) 累计量M_IT_TA_1(16) 带短时标的累计量M_EP_TA_1(17) 带短时标的继电保护装置事件M_EP_TB_1(18) 带短时标的继电保护装置成组事件M_EP_TC_1(19) 带短时标的继电保护装置成组输出电路信息M_PS_NA_1(20) 带变位检出的成组单点信息M_ME_ND_1(21) 不带品质描述的常规遥测（规一化值）M_SP_TB_1(30) 带长时标的单点遥信M_DP_TB_1(31) 带长时标的双点遥信M_ST_TB_1(32) 带长时标的步位置信息M_BO_TB_1(33) 带长时标的32比特串M_ME_TD_1(34) 带长时标的遥测（规一化值）M_ME_TE_1(35) 带长时标的遥测（标度化值）M_ME_TF_1(36) 带长时标的浮点遥测M_IT_TB_1(37) 带长时标的累计量M_EP_TD_1(38) 带长时标的继电保护装置事件M_EP_TE_1(39) 带长时标的继电保护装置成组事件M_EP_TF_1(40) 带长时标的继电保护装置成组输出电路信息1.3.2 控制方向的过程信息类型标识∶= UI8[1..8]<45..69>C_SC_NA_1(45) 单点遥控命令C_DC_NA_1(46) 双点遥控命令C_RC_NA_1(47) 调节步命令C_SE_NA_1(48) 设定值命令，规一化值C_SE_NB_1(49) 设定值命令，标度化值C_SE_NC_1(50) 设定值命令，短浮点数C_BO_NC_1(51) 32比特串1.3.3 在监视方向的系统信息类型标识∶= UI8[1..8]<70..99>M_EI_NA_1(70) 初始化结束<71..99>∶= 保留1.3.4 在控制方向的系统信息类型标识∶= UI8[1..8]<100..109>C_IC_NA_1(100) 总召唤C_CI_NA_1(101) 累计量召唤命令C_RD_NA_1(102) 读取数据命令C_CS_NA_1(103) 时钟同步命令C_TS_NA_1(104) 测试命令C_RP_NA_1(105) 复位进程命令C_CD_NA_1(106) 收集传输延时P_ME_NA_1(110) 测量值参数，规一化值P_ME_NB_1(111) 测量值参数，标度化值P_ME_NC_1(112) 测量值参数，短浮点数P_AC_NA_1(113) 参数激活F_FR_NA_1(120) 文件准备就绪F_SR_NA_1(121) 节准备就绪F_SC_NA_1(122) 召唤目录，选择文件，召唤文件召唤节F_LS_NA_1(123) 最后的节，最后的段F_AF_NA_1(124) 认可文件，认可节F_SG_NA_1(125) 段F_DR_NA_1(126) 目录1.4 可变结构限定词（第8个字节）可变结构限定词，下图所示：第1~7bit第8 bit位是表示，后面信息单元中的数据是否连续，=1时表示是连续，=0时表示是非连续。
104规约学习(非常好)

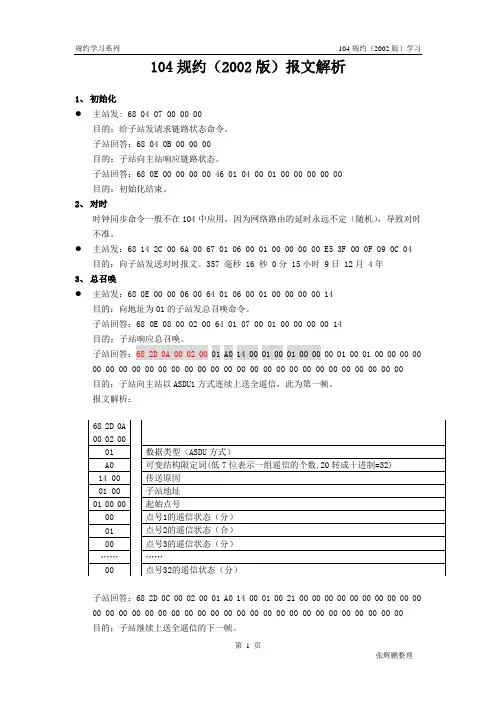

104规约（2002版）报文解析1、 初始化● 主站发: 68 04 07 00 00 00目的：给子站发请求链路状态命令。
子站回答：68 04 0B 00 00 00目的：子站向主站响应链路状态。
子站回答：68 0E 00 00 00 00 46 01 04 00 01 00 00 00 00 00 目的：初始化结束。
2、 对时 时钟同步命令一般不在104中应用，因为网络路由的延时永远不定（随机），导致对时不准。
● 主站发：68 14 2C 00 6A 00 67 01 06 00 01 00 00 00 00 E5 3F 00 0F 09 0C 04目的：向子站发送对时报文。
357 毫秒 16 秒 0分 15小时 9日 12月 4年3、 总召唤● 主站发：68 0E 00 00 06 00 64 01 06 00 01 00 00 00 00 14目的：向地址为01的子站发总召唤命令。
子站回答：68 0E 08 00 02 00 64 01 07 00 01 00 00 00 00 14目的：子站响应总召唤。
子站回答：68 2D 0A 00 02 00 01 A0 14 00 01 00 01 00 00 00 01 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 目的：子站向主站以ASDU1方式连续上送全遥信，此为第一帧。
报文解析：子站回答：68 2D 0C 00 02 00 01 A0 14 00 01 00 21 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 目的：子站继续上送全遥信的下一帧。
…………子站回答：68 2D 20 00 02 00 01 A0 14 00 01 00 61 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 目的：子站向主站上送全遥信的最后一帧。
电网104规约
技术背景
适应和引导电力系统调度自动化的发展，规范调度自动化及远动 设备的技术性能，实现远动设备的互操作性
采用的协议
基于TCP/IP的面向连接的网络服务，端口号定义为2404
概
关于服务端与客户端
述
典型的104应用中，调度主站为客户端（控制站），厂站为 服务端（被控站）
关于ASDU结构及规约中用到的其它术语
01 00 00 …
00 00 00 14
通信过程
总召唤
下列通信过程有何错误？ Tx: 68 04 07 00 00 00 Rx: 68 04 0B 00 00 00 Tx: 68 0E 02 00 00 00 64 01 06 00 01 00 00 00 00 14 显然这是TCP连接刚建立后的报文，发送序号和接收序号 均应清零。错在发送序号未清零
规约结构
I格式
Rx: Rx: Rx: Tx: Rx: Rx: Rx: 68 68 68 68 68 68 68 FA FA FA 0E 0E 8C 8C 00 02 04 00 06 08 0A 00 00 00 00 00 00 00 00 00 00 06 02 02 02 00 00 00 00 00 00 00 0D 0D 0D 64 64 01 01 1E 1E 1E 01 01 FF FF 03 03 03 06 07 14 14 00 00 00 00 00 00 00 … … … … … … … //变化遥测 //变化遥测 //变化遥测 //总召唤激活 //总召唤确认 //响应总召唤遥信 //响应总召唤遥信
通信过程
测试过程
控制站和被控站在规定时间段内（t3）没有数据传输（超 时）要启动测试过程 每接收一帧（I帧、S帧或U帧）重新触发定时器t3 双方都可以发起测试，对方要回应确认帧。如果在t1时间 内未收到确认帧，则测试方需主动关闭连接，随后主动打开 如果收到对方发来了测试帧，本身就不必发测试帧
104规约测试文档(详细实用)
测试前准备1.直流24V工作电源一台，接FTU端子Vin+和Vss；2.使用以太网线连接电脑以太网口和FTU的NET1口；3.将配置好的程序下装进去；4.PMA测试软件。
遥控注意：1.测量遥控单元时需要将遥信端子第五路与24V+短接即实现远方控制；2.此FTU面板端子支持两路遥控，即遥控点位6001H和6002H。
但是软件程序开放六路遥控6001H——6006H，且均可以产生正确报文，但是，仅有6001H和6002H两路为工作要求的有效点位。
（6004H也可以使继电器动作估计为程序bug）；3.单点遥控和双点遥控在装置中设置为同一种遥控，只是报文最后一帧81/82的区别。
单点遥控报文举例：遥控预置执行报文：主站发送68 0e 00 00 0a 00 2d 01 06 00 02 00 02 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=0 接收序号(NR)=5 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值选择点号=24578 合从站发送68 0e 0a 00 02 00 2d 01 07 00 02 00 02 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=5 接收序号(NR)=1 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值选择点号=24578 合主站发送68 0e 02 00 0e 00 2d 01 06 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=1 接收序号(NR)=7 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值执行点号=24578 合从站发送68 0e 0e 00 04 00 2d 01 07 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=7 接收序号(NR)=2 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值执行点号=24578 合从站发送68 0e 10 00 04 00 2d 01 0a 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=8 接收序号(NR)=2 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 0a T=0 PN=0 CAUSE =10 COA =2 C_SC_NA_1单点遥控命令肯定认可激活结束 QU=0默认值执行点号=24578 合遥控预置撤销报文：主站发送68 0e 1c 00 64 01 2d 01 06 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=14 接收序号(NR)=178 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值选择点号=24577 合从站发送68 0e 64 01 1e 00 2d 01 07 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=178 接收序号(NR)=15 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值选择点号=24577 合主站发送68 0e 1e 00 68 01 2d 01 08 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=15 接收序号(NR)=180 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 08 T=0 PN=0 CAUSE =8 COA =2 C_SC_NA_1单点遥控命令肯定认可停止激活 QU=0默认值选择点号=24577 合从站发送68 0e 68 01 20 00 2d 01 09 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=180 接收序号(NR)=16 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 09 T=0 PN=0 CAUSE =9 COA =2 C_SC_NA_1单点遥控命令肯定认可停止激活确认 QU=0默认值选择点号=24577 合遥控返校超时报文：由于主站发送遥控报文的信息体地址不在FTU实际设置的遥控点表范围（6001H——6006H）内，导致返校超时；不理解下位机报文传送原因为什么是6f。
104规约讲解
传送原因
(Cause)
传送原因是二个字节 D7 D6 D5 T P/N 原因 源发地址 源发地址 T 0 未试验 P/N 0 肯定确认 1 1
D0
T-TEST P/N-启动应用
根据需要可以选择是否定义使用源发地址(1-255)
试验 否定确认
IEC104协议的 基本报文格式（一）
启动68 应用规约数据单元Leabharlann 度 控制域一 控制域 控制域 控制域
发送序号L 0 发送序号H 接收序号L 0 接收序号H
I—FORMAT
该格式报文传送的 是具体的信息内容， 也可以说是带数据 的传输格式
报文类型标识（一） (Type Identification)
《1》不带时标的单点信息 《3》不带时标的双点信息 《5》不带时标的步位置信息 《7》32位比特串 《9》归一化测量值 《11》标度化测量值 《13》短浮点数测量值 《15》不带时标的累计量 《20》带变位检出的成组单点信息 《21》不带品质描述的归一化测量值 《30》带CP56时标的单点信息 《31》带CP56时标的双点信息 《32》带CP56时标的步位置信息 M-SP-NA-1 M-DP-NA-1 M-ST-NA-1 M-BO-NA-1 M-ME-NA-1 M-ME-NB-1 M-ME-TB-1 M-IT-NA-1 M-PS-NA-1 M-ME-ND-1 M-SP-TB-1 M-DP-TB-1 M-ST-TB-1
RTU须逐条对命令用相同报文确认 RTU须逐条对命令用相同报文确认
报文类型标识（四） (Type Identification)
系统命令
《100》站（总）召唤命令 《101》计数量召唤命令 《102》读命令 《103》时钟同步命令 《104》测试命令 《105》复位进程命令 《106》延时获得命令 C-IC-NA-1 C-CI-NA-1 C-RD-NA-1 C-CS-NA-1 C-TS-NA-1 C-RP-NA-1 C-CD-NA-1
104规约解读
104规约解读一、104规约报文分3种类型，称U格式、S格式、I格式。
激活帧确认：68040B000000测试帧生效：680443000000测试帧确认：680483000000停止帧生效：6804130000003、I格式：一般带有ASDU报文，传输各种数据、命令，如YX、YC数据总召唤、读命令、二、通讯报文实例：68 04 07 00 00 00 /* U格式启动帧 */68 04 0B 00 00 00 /* 响应帧 */68 0E 00 00 02 00 64 01 06 00 01 00 00 00 0014/* I格式总召帧 */68 0E 44 00 02 00 64 01 07 00 01 00 00 00 0014/* 总召激活帧 *//* 总召遥信帧 */68 8C 46 00 02 00 01 FF 14 00 01 00 01 00 00 00 00 01 01 00 01 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 80 00 01 01 00 01 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 01 00 00 00 00 00信息字个数为:FF-80，当信息字个数小于80时为非连续数据，应给出每个信息字的地址68 8C 48 00 02 00 01 FF 14 00 01 00 80 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 80 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00 00 00 01 00 00 00 00 01 01 01 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 01 00 01 00 00 00 00 00 00 00 00 01 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00/* 总召遥测帧 */68 8D 5C 00 02 00 15 C0 14 00 01 00 01 40 00 0B 04 0D 04 09 04 69 00 79 00 67 00 40 FD EC FF CE FF AA 06 0C 04 09 04 09 04 27 02 21 02 3D 02 4B F8 F0 FE B6 FF AA 06 0B 04 0B 04 09 04 00 00 00 00 00 00 00 00 00 00 00 00 0B 04 0C 04 09 04 00 00 02 07 01 07 00 07 1F 06 1A 06 77 04 4B 04 EA 04 12 05 00 00 00 00 00 00 00 00 00 00 73 05 75 05 58 05 5A 05 37 01 12 01 1B 01 00 00 00 00 00 00 E5 03 DF 03 F0 03 10 00 C4 06 C3 06 BC 0668 8D 5E 00 02 00 15 C0 14 00 01 00 41 40 00 E9 03 D0 03 F2 03 22 00 BD 06 BE 06 BD 06 0A 04 0C 04 0A 04 54 02 4B 02 52 02 3E 07 0E 01 7C 00 E6 03 DF 03 EF 03 D6 03 D6 03 DB 03 84 07 C3 01 A2 00 0B 04 0B 04 09 04 9A 02 96 02 99 02 67 07 37 01 7E 00 E8 03 D0 03 F3 03 4D 04 4B 04 46 04 A6 07 01 02 9A 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 8D 01 94 01 98 01 96 07 BC 0068 0E 64 00 02 00 64 01 0A 00 01 00 00 00 0014/* 总召激活终止帧 *//* 对时报文 */68 14 08 00 04 00 67 01 0600 01 00 00 00 0020 00 1E 08 18 0A 0668 14 0A 00 04 00 67 0107 00 01 00 00 00 0020 00 1E 08 18 0A 06|> |-------------| | | |-----| |-----| |---------| |--------------------------| 长度帧计数 | 个数原因主站地址信息地址 CP56Time2a时标按乘2变化类型毫秒L-毫秒H-分-时-日-月-年68 04 43 00 00 00 /* 链路测试报文 */68 04 83 00 00 00 /* 响应帧 *//* 变化遥测帧 */68 AA 64 00 02 00 15 20 03 00 01 00 01 40 0005 04 02 40 0005 04 03 40 00 18 04 07 40 00 24 FD 0F 40 00 26 02 3E 40 00 C4 06 3F 40 00 BD 06 4C 40 00 51 02 50 40 00 81 00 55 40 00 DC 03 66 40 00 59 04 81 40 00 42 00 95 40 00 56 03 97 40 00 53 07 9A 40 00 C9 01 9B 40 00 C8 01 9C 40 00 C6 01 9E 40 00 D3 00 A2 40 00 ED 01 A7 40 00 2E 02 A8 40 00 2C 02 AA 40 00 11 01 AC 40 00 37 02 AD 40 00 2C 02 B8 40 00 35 00 B9 40 00 47 00 BB 40 00 71 FE C7 40 00 B9 FD CA 40 00 3E 02 CB 40 00 3E 02 CC 40 00 41 02 D6 40 00 86 06/* 变位遥信帧 */68 16 0E 00 0A 00 01 03 0300 01 00 01 00 00 01 02 00 00 01 03 00 00 01 | |-------------| | | |-----| |-----| |---------| | |---------| | |--------| | 长度帧计数类型个数原因主站地址遥信地址值遥信地址值遥信地址值/* SOE事件帧 */68 15 10 00 0C 00 1E 01 0300 01 00 01 00 00 01 01 62 3A 08 18 0A 06 |> |-------------| | | |-----| |-----| |---------| | |-------------------------| 长度帧计数 | 个数原因主站地址遥信地址值 CP56Time2a时标类型毫秒L-毫秒H-分-时-日-月-年68 0E 12 00 0E 00 2E 01 0600 01 00 01 60 0081/* 双点遥控分选择 */ 68 0E 12 00 0E 00 2E 01 07 00 01 00 01 60 0081 /* 遥控返校 */|> |-------------| | | |-----| |-----| |---------| |长度帧计数 | 个数原因主站地址信息地址双命令类型68 0E 12 00 0E 00 2E 01 0600 01 00 01 60 0001/* 双点遥控分执行 */ 68 0E 12 00 0E 00 2E 01 07 00 01 00 01 60 0001 /* 遥控返校 */68 0E 12 00 0E 00 2D 01 0600 01 00 01 60 0080/* 单点遥控分选择 */ 68 0E 12 00 0E 00 2D 01 07 00 01 00 01 60 0080 /* 遥控返校 */68 0E 14 00 10 00 2D 01 06 00 01 00 01 60 0000/* 单点遥控分执行 */ 68 0E 14 00 10 00 2D 01 07 00 01 00 01 60 0000 /* 遥控返校 */|> |-------------| | | |-----| |-----| |---------| |长度帧计数 | 个数原因主站地址信息地址单命令类型68 0E 14 00 10 00 2D 01 08 00 01 00 01 60 0080/* 单点遥控分撤销 */ 68 0E 14 00 10 00 2D 01 09 00 01 00 01 60 0080 /* 遥控返校 */68 10 34 00 00 00 30 01 06 00 01 00 01 62 00 64 00 80/*单点AGC选择*/|> |-------------| | | |-----| |-----| |---------| | |长度帧计数 | 个数原因主站地址信息地址 YT值单命令类型68 0E 40 00 00 00 65 01 06 00 01 00 00 00 0045/* I格式总召YM*/68 10 36 00 00 00 30 01 06 00 01 00 01 62 00 64 00 00/*单点AGC执行*/ 68 04 01 00 12 00 /* S格式计数帧 */|> |-----| |------|长度 S格式帧接收序号注：收到5、6帧以后,主站发一次确认帧，可以以此判断通道状况三、信息体地址的问题前面说101对YX、YC、YK都有规定的信息体起始地址。
(完整版)104规约解析
76 5 4 3 2 10
发送序列号 (S)
0
发送序列号 (S)
接收序列号 (R)
0
接收序列号 (R)
1.控制域第一个八位位组的比 特1=0定义了I 格式， I格式的 APDU常常包含一个ASDU
2.发送方发送信息时增加发送 序号；接收方确认对方的发送 序号时增加接收序号
3.在双向传输I帧的情况下，同 时可确认对方的发送数据帧。
104规约帧格式- 要点提示
➢帧格式：APDU、ASDU、APCI ➢I帧、S帧、U帧，如何区分 ➢四个控制域字节的解释
104规约
➢104规约结构 ➢104规约应用层 ➢104规约通信过程 ➢104规约传输规则 ➢常见问题
104规约应用层-I格式帧
起始字 68H APDU长度（最大253）
控制域1 控制域2 控制域3 控制域4 IEC 60870-5-101和 IEC 60870-5-104定义的ASDU
传输接口（用户到TCP的接口）
TCP/IP协议子集（RFC2200）
用户进程
应用层 （第7层）
传输层（第4层） 网络层（第3层）
链路层（第2层） 物理层（第1层）
注： 第5，第6层未用
104规约帧格式
104规约帧格式
➢68 04 07 00 00 00
➢68 04 01 00 EC 00
➢68 0E 00 00 00 00 01 01 03 00 00 00 89 00 00 00
76 5 4 3 2 10
发送序列号 N(S)
0
发送序列号 N(S)
接收序列号 N(R)
0
接收序列号 N(R)
104规约应用层-I格式帧
类型标识
IEC104规约详细讲解
I(0,0) I(1,0)
I(2,0)
S(3)
B站
APDU 发 送 或 接 收 后 的 内部计数器 V 状态
V(S) V(R) Ack
00
0
1
2
3
3
S(b)
b=接收序 号
S 格式 APDU 认可编号 I 格式 APDU 的未受干扰过程
通讯特点（３）防止报文丢失和 报文重复传送
A站
APDU 发送或接收后的 内部计数器 V 状态
A站
B站
APDU 发送或接收后的 内部计数器 V 状态
Ack V(S) V(R)
0
0
0
连接建立 U (STARTDT 激活)
APDU 发 送 或 接 收 后 的 内部计数器 V 状态
Ack V(S) V(R)
0
0
0
U(STARTDT 确认)
数据传输激活
或
超时
U(STARTD 生效)
t1
主动关闭
开 始 数 据 传 送 过 程
远动设备及系统 第5-104部分：传输规约
采用标准传输文件集的IEC60870-5-101 的网络访问
Telecontrol equipment and systems Part 5-104:Transmission protocolsNetwork access for IEC 60870-5-101 using standard transport profiles
工程实现要点（２）
• 国标104和国标101一样，对各类量的信息体地址范 围做了划定，具体而言遥信为4096点（信息体地址 为1H-1000H），遥测为4096点（信息体地址为 4001H-5000H），电度为512点（信息体地址为 6401H-6600），遥控为512点（信息体地址为6001H6200H），当要传送的信息量很大时，需要使用多个 虚拟RTU。而IEC 60870-5-104规约中由于采用了3个 字节的信息体地址且没有划定各类量的信息体地址 范围，所以1个RTU的容量就很大，在具体工程中再 临时确定各类量的起始信息体地址和数量。
电网104规约
通信过程
{时钟同步}
控制站
时钟同步命令（I帧）
TI=103，COT=6
被控站
时钟同步确认（I帧）
TI=103，COT=7
//时钟同步命令 Tx: 68 14 02 00 0A 00 67 01 06 00 01 00 00 00 00 C3 75 02 13 0C 0C 0D //时钟同步确认 Rx: 68 14 0A 00 04 00 67 01 07 00 01 00 00 00 00 24 33 02 13 0C 0C 0D 否定确认67 01 47 00表示收到时钟同步命令，但被控站不采用
物理网络已经畅通 socket连接已经建立
不能建立连接的测试手段
ping 192.168.1.100 netstat -an telnet 192.168.1.100 2404 Windows中的超级终端选择socket方式
TCP连接建立后，发送序号和接收序号均清零
通信过程
启动生效/确认
控制站发出启动生效命令，被控站启动确认 Tx: 68 04 07 00 00 00 //启动生效 Rx: 68 04 0B 00 00 00 //启动确认
规约结构
I格式
Rx: Rx: Rx: Tx: Rx: Rx: Rx: 68 68 68 68 68 68 68 FA FA FA 0E 0E 8C 8C 00 02 04 00 06 08 0A 00 00 00 00 00 00 00 00 00 00 06 02 02 02 00 00 00 00 00 00 00 0D 0D 0D 64 64 01 01 1E 1E 1E 01 01 FF FF 03 03 03 06 07 14 14 00 00 00 00 00 00 00 … … … … … … … //变化遥测 //变化遥测 //变化遥测 //总召唤激活 //总召唤确认 //响应总召唤遥信 //响应总召唤遥信
电力系统104规约报文解析
基本定义：端口号2404，站端为Server 控端为Client，平衡式传输，2Byte站地址，2Byte传送原因，3Byte信息地址。
104不涉及链路层，也没有一、二级数据之说。
104规约可以简单理解成网络版的101规约。
他是建立在TCP/IP层之上，可以把他认为是会话层的的规约（我是这么理解的）。
在串口通讯程序中我们要自己写程序，用校验机制来保证及判断报文的完整性（属于链路层的东西）；用重发机制保证报文不丢失（网络层或传输层的东西）。
而在网络通讯中，这些功能都由底层的TCP/IP协议完成了，所以，我们就不必关心再校验，丢包等问题了。
被控站需要在连接成功后，接到STARTDT才能主动上发数据。
关于什么时候发总召唤以及连接后做些什么，那就看具体应用需求了，这个没有特别限制104规约通信流程：0x68+长度+4bytes控制域基本格式I,S ,U[主战端监视]启动1 //----召唤链路状态TX:U格式的STARTDT生效报文:68 04 07 00 00 00 MR04：数据单元长度(APDU)=4，07： U格式帧 STARTDT:ACT=1 CON=0 STOPDT:ACT=0 CON=0 TESTFR: ACT=0 CON=0RX:U格式的STARTDT确认报文:68 04 0B 00 00 00 R—>M数据单元长度(APDU)=4 U格式帧 STARTDT:ACT=0 CON=1 STOPDT:ACT=0 CON=0 TESTFR: ACT=0 CON=0//---I Form 发送和接收序列号如何确定TX:总召唤:=68 0e 08 00 0e 00 64 01 06 01 02 00 00 00 00 14RX:总召唤确认:=68 0e 0e 00 0a 00 64 01 07 00 01 00 00 00 00 0eRX:单点信息:=68 56 10 00 0a 00 01 c9 14 00 01 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 80 01RX:全遥测报文:68 2D 16 00 02 00 15 90 14 00 00 00 01 07 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0068 F8 68 00 02 00 0D AF 14 00 01 00 30 44 00 A4 70 9D 3F 00 A4 709D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00 A4 70 9D 3F 00召唤累计值TX:召唤电度量:=68 0e 06 00 0a 00 65 01 06 01 01 00 00 00 00 45RX:电度冻结确认:=68 0e 0a 00 08 00 65 01 07 00 01 00 00 00 00 0eRX:召唤电度量结束:=68 0e 0c 00 08 00 65 01 0a 00 01 00 00 00 00 0eTX:校时命令:=68 14 04 00 08 00 67 01 06 01 01 00 00 00 00 bc 97 01 10 8d 04 06RX:校时命令:=68 14 08 00 06 00 67 01 07 00 01 00 00 00 00 bc 97 01 10 8d 04 06测试 //--主站发送测试间隔（20s），如从站确认则下次测试间隔RX:测试U帧:=68 04 43 00 00 00TX:测试确认U帧:=68 04 83 00 00 00S帧TX:S帧数据:=68 04 01 00 14 00控制控制站发送遥控（预置、执行、撤消）68 0B（长度） SN SN RN RN 2E 01 06（传输原因） ADDR（公共地址） (B01H+控号)低位 (B01H+控号)高位遥控命令限定词遥控预置：控分的限定词为81H，控合的限定词为82H遥控执行：控分的限定词为01H，控合的限定词为02H遥控撤消的报文为06改为08被控站发送遥控确认68 0B（长度） SN SN RN RN 2E 01 07（传输原因） ADDR（公共地址） (B01H+控号)低位 (B01H+控号)高位遥控命令限定词返校错误的报文为07改为47H遥控撤消的确认报文为07改为09传输原因可以为一个或两个字节，公共地址可以为一个或两个字节，信息体地址可以为一个或两个或三个字节，上面是按照传输原因一字节；公共地址一字节；信息体地址两字节来写的。
(完整)104规约解析
104规约测试文档(详细实用)
测试前准备1.直流24V工作电源一台，接FTU端子Vin+和Vss；2.使用以太网线连接电脑以太网口和FTU的NET1口；3.将配置好的程序下装进去；4.PMA测试软件。
遥控注意：1.测量遥控单元时需要将遥信端子第五路与24V+短接即实现远方控制；2.此FTU面板端子支持两路遥控，即遥控点位6001H和6002H。
但是软件程序开放六路遥控6001H——6006H，且均可以产生正确报文，但是，仅有6001H和6002H两路为工作要求的有效点位。
（6004H也可以使继电器动作估计为程序bug）；3.单点遥控和双点遥控在装置中设置为同一种遥控，只是报文最后一帧81/82的区别。
单点遥控报文举例：遥控预置执行报文：主站发送68 0e 00 00 0a 00 2d 01 06 00 02 00 02 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=0 接收序号(NR)=5 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值选择点号=24578 合从站发送68 0e 0a 00 02 00 2d 01 07 00 02 00 02 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=5 接收序号(NR)=1 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值选择点号=24578 合主站发送68 0e 02 00 0e 00 2d 01 06 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=1 接收序号(NR)=7 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值执行点号=24578 合从站发送68 0e 0e 00 04 00 2d 01 07 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=7 接收序号(NR)=2 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值执行点号=24578 合从站发送68 0e 10 00 04 00 2d 01 0a 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=8 接收序号(NR)=2 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 0a T=0 PN=0 CAUSE =10 COA =2 C_SC_NA_1单点遥控命令肯定认可激活结束 QU=0默认值执行点号=24578 合遥控预置撤销报文：主站发送68 0e 1c 00 64 01 2d 01 06 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=14 接收序号(NR)=178 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值选择点号=24577 合从站发送68 0e 64 01 1e 00 2d 01 07 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=178 接收序号(NR)=15 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值选择点号=24577 合主站发送68 0e 1e 00 68 01 2d 01 08 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=15 接收序号(NR)=180 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 08 T=0 PN=0 CAUSE =8 COA =2 C_SC_NA_1单点遥控命令肯定认可停止激活 QU=0默认值选择点号=24577 合从站发送68 0e 68 01 20 00 2d 01 09 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=180 接收序号(NR)=16 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 09 T=0 PN=0 CAUSE =9 COA =2 C_SC_NA_1单点遥控命令肯定认可停止激活确认 QU=0默认值选择点号=24577 合遥控返校超时报文：由于主站发送遥控报文的信息体地址不在FTU实际设置的遥控点表范围（6001H——6006H）内，导致返校超时；不理解下位机报文传送原因为什么是6f。
(完整word版)104规约报文说明
主站与子站通过IEC60870－5－104规约通讯协议说明目录目录 (1)前言 (2)一、IEC60870-5-104应用规约数据单元基本结构 (2)1.1 应用规约数据单元APDU (2)1.2 应用规约控制信息APCI (3)1.3 应用服务数据单元ASDU (4)二、IEC60870-5-104规约的过程描述 (6)三、IEC60870-5-104规约源码分析（报文分析） (7)3.1启动连接（U格式） (7)3.2启动连接确认（U格式） (8)3.3总召唤（I格式） (8)3.4总召唤确认（I格式） (8)3.5数据确认（S格式） (9)3.6总召唤结束（I格式） (9)3.7测试连接（U格式） (9)3.8测试连接确认（U格式） (10)3.9．遥信信息（I格式） (10)3.9遥测信息（I格式） (14)3.10 SOE信息（I格式） (17)前言根据全国电力系统控制及其通信标准委员会三届五次会议和最近出版的国标DL/T634.5.104:2002对104规约的参数选择做了如下说明：1、采用端正101规约中的链路地址和短报文（指链路确认报文）2、采用召唤一级数据3、两个字节表示公共地址（站址）4、两个字节表示传送原因5、三个字节表示信息体地址上述3、4、5点与上一次通讯协议具体说明有冲突，为执行国际国内标准，建议根据上述要求对报文做如下修改。
一、IEC60870-5-104应用规约数据单元基本结构应用规约数据单元：APDU（Application protocal data unit）应用规约控制信息：APCI（Application protocal control information）应用服务数据单元：ASDU（Application protocal control unit）APDU=APCI + ASDU1.1 应用规约数据单元APDU定义了启动字符、应用服务数据单元的长度规范、可传输一个完整的应用规约数据单元。
104规约说明
引言 (2)1 应用规约控制信息 (APCI) (3)1.1 应用规约控制信息 (APCI) 的定义 (3)1.2 防止报文丢失和报文重复传送 (6)1.3 测试过程 (7)1.4 用启/停进行传输控制 (7)1.5 未被确认的 I 格式 APDU (k)最大数目 (7)1.6 关于TCP连接 (8)2 报文结构 (10)2.1 104规约调试工具截图 (11)2.2 101规约信息地址： (12)2.3 类型标识 (13)2.4传送原因 (16)3 基本应用功能 (18)3.1站初始化 (18)3.2启动数据传输 (18)3.3停止数据传输 (18)3.4时钟同步 (18)3.5站总召唤 (20)3.6循环数据传送 (23)3.7读过程 (23)3.8突发传送 (23)3.9控制命令传送 (28)3.10累计量传送 (35)3.11参数装载 (35)3.12参数激活 (35)3.13测试过程 (35)3.14文件传输 (36)3.15背景扫描 (36)附A 问题解答 (37)附B (38)IEC60870-5-101为两个具有永久连接电路的主站与子站间传输基本远动信息提供了一套通信协议集。
在某些应用中，可能需要在通过数据网络连接的远动站之间传输相同类型的信息，这个数据网络上含有中继站，可以存储与转发信息，并在远动站之间提供虚电路。
这种网络的传输延时取决于网络负载。
一般而言，不确定的延时意味着在远动站之间没办法采用定义在IEC60870-5-101中的数据链路层。
但是，在某些情况下，还是可以使具有IEC60870-5-101全部3层的远动站，通过打包解包设备连接，从而适应数据网络，实现平衡通信。
对于其他所有情况，本标准不采用IEC60870-5-101的链路功能，但通过一套合适的传输文件集，可用来提供平衡式存取。
1 应用规约控制信息(APCI)1.1 应用规约控制信息(APCI) 的定义传输接口（TCP到用户）是一个定向流接口，它没有为IEC 60870-5-101中的ASDU定义任何启动或者停止机制。
IEC104规约介绍
• IEC 60870-5-104规约中公共地址占用2个字节，前低后高 ，而在IEC 60870-5-101中公共地址只占用1个字节。
• IEC 60870-5-104规约中信息体地址占用3个字节，前低后 高，而在国标101中信息体地址只占用2个地址。
• 由于网络传输延时不确定和网络可能发生暂时性故障，采 用从毫秒到年的7个字节时标。
• 在应用功能方面，除了IEC 101的召唤1级用户数据，召唤2 级用户数据功能（链路层功能）不能使用外，其他应用功 能全部保留。
工程实现要点（１）
• 主站和RTU之间使用IEC 60870-5-104规约进行通信时采 用网络传输层的可靠传输协议TCP；主站（控制侧）为 TCP客户端，RTU（被控制端）为TCP服务器端，即主 站主动进行TCP连接，而RTU被动响应TCP连接；双方 都使用固定的TCP端口号2404，该端口号已被IANA（ Internet Assigned Number Authority）所确认。服务器端 和客户端都需要知道对方的IP地址，作为连接判断的依 据。
规约结构 ( ９ ) Ｕ格式
• Ｍ－＞Ｒ : 6804070000 00
U
STARTDT激活（生效）
• Ｒ－＞Ｍ: 68040B0000 00
U
STARTDT确认
• 本端发送Ｕ格式，本端发送序号保持不 变
通讯特点（１）防止报文丢失和 报文重复传送
I（a, b) a=发送 序号 b=接收 序号
通讯特点（２）防止报文丢失和 报文重复传送
工程实现要点（２）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3,104通讯过程：
a,建链、启动传输
b,是否启动确认(未确认等待启动帧返回a)
C,站召唤
d,回答全数据
e,回答结束否(等待d结束,未结束返回d)
f,有无定时任务
TYP:类型标识,可查表
在监视方向的过程信息
<0> :=未定义
<1> :=单点信息M_SP_NA_1
<3> :=双点信息M_DP_NA_1
<5>:=步位置信息M_ST_NA_1
<7>:= 32比特串M_BO_NA_1
<9>:=测量值，归一化值M_ME_NA_1
<11>:=测量值，标度化值M_ME_NB_1
<13>:=测量值，短浮点数M_ME_NC_1
<15>:=累计量M_IT_NA_1
=带状态检出的成组单点信息M_PS_NA_1<20>:
<21>:=不带品质描述的归一化测量值M_ME_ND_1
=为将来的兼容定义保留<22..29>:
<30> :=带时标CP56Time2a的单点信息M_SP_TB_1 <31> :=带时标CP56Time2a勺双点信息M_DP_TB_1
规约对比标准的104规约
格式说明
APCI起始字节68H
APDl长度
控制域八位位组1
控制域八位位组2
控制域八位位组3
控制域八位位组4
ASDU TYP类型标识
VSQ可变结构限定词
COT_L传送原因
COT_H
ADDRj站占地址
ADDR_H
InfAddr_0信息体
InfAddr_1
InfAddr_2
结构说明:
简称U-文(HeX)控制域(Bin)语义
6804 07000000 00000111启动命令
68040B00000000001011启动确认
6804 13000000 00010011停止命令
6804 23000000 00100011停止确认
6804 43000000 01000011测试命令
<52..57>:=为将来的兼容定义保留
在控制方向的过程信息，带时标的ASDU
CoN <58> :=带时标CP56Time2a的单命令C_SC_TA_1 CoN <59> :=带时标CP56Time2a勺双命令C_DC_TA_1CON<60>:=带时标CP56Time2a勺步调节命令C_RC_TA_1CON<61>:=带时标CP56Time2a的设点命令，归一化值C_SE_TA_1
类型标识:= UI8[1..8]<45..69>
CON<45>:=单命令C_SC_NA_1 CON<46>:=双命令C_DC_NA_1 CON<47>:=步调节命令C_RC_NA_1 CON<48> :=设点命令，归一化值C_SE_NA_1 CON<49>:=设点命令，标度化值C_SE_NB_1 CON<50>:=设点命令，短浮点数C_SE_NC_1 CON<51>:=32比特串C_BO_NA_1
68启动符
5D长度
6C控制域1
03控制域2
78控制域3
00控制域4
01遥信
D0可变结构限定词（信息体个数）
14 00传送原因
01 00站地址
01 00 00信息体地址（点号=信息体地址-起始地址） 00 00 00 00 00 00 00
00 00 00 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00
<32> :=带时标CP56Time2a的步位置信息M_ST_TB_1 <33> :=带时标CP56Time2a勺32比特串M_B0_TB_1
<34> :=带时标CP56Time2aS勺测量值，归一化值M_ME_TD_1 <35>:=带时标CP56Time2a勺测量值，标度化值M_ME_TE_1
<36> :=带时标CP56Time2aS勺测量值，短浮点数M_ME_TF_1 <37> :=带时标CP56Time2a勺累计量M」T_TB_1
D7 D6Do
SQ信息对象数目
SQ=0离散的信息报告
SQ=1顺序的信息报告
信息对象数目的个数是0-127;一包报文中所含的信息(YC、YX等)的数目
COT丄COTHt送原因
1,NET保护单元之间的通讯怎样设置在6800里??
2,控制域的I,S,U等格式是怎样用的
I格式:信息传输格式类型(Information transmit format)
CON<62>:=带时标CP56Time2a的设点命令，标度化值C_SE_TB_1
CON<63>:=带时标CP56Time2a的设点命令，短浮点数C_SE_TC_1
CON<64>:=带时标CP56Time2a的32比特串C_BO_TA_1
<65..69> :=为将来勺兼容定义保留
VSQ可变结构限定词
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
<38>:=带时标CP56Time2aS勺继电保护装置事件M_EP_TD_1 <39>:=带时标CP56Time2a勺继电保护装置成组启动事件M_EP_TE_1
<40> :=带时标CP56Time2a的继电保护装置成组输出电路信息M_EP_TF_1
<41..44>:=为将来勺兼容定义保留
在控制方向勺过程信息
简称I-FORMAT用于传输含有信息体的报文和确认对方I格式的信息报文
S格式：计数的监视功能类型(Numbered SuPerViSOry funCtiOns)
简称S-FoRMAT用于传输对站端确认的报文
68 04 0100 0800
头 长度01接收长度
U格式：不计数的控制功能类型(UnnUmbered COntrOlfUnction)
104
链路 先握手再通信，不握手不通信，通信中断须再握手（建立链路）确认 报 文的来回须对方的认可，认可方式可以是一条专用的报文也可以是下一个询问报
文中的FCB来暗示
原因 传送的信息都必须带上原因，不允许没有理由的传输 地址 每个信息量 都有一个唯一的不重复的地址
类型 每种信息的传输都有不同的功能类型
