电力变压器保护装置
主变保护装置的作用
主变保护装置的作用主变保护装置是电力系统中重要的设备之一,其作用是保护主变压器在运行过程中免受各种故障的影响,确保电力系统的安全稳定运行。
主变保护装置通过对主变压器的电气量进行监测和检测,及时判断故障状态并采取相应的保护动作,以防止故障扩大,保护主变压器不受损害。
主变保护装置主要具有以下几个方面的作用:1. 过电流保护:主变保护装置能够监测主变压器的电流,当电流超过额定值时,会及时切断电源,避免主变压器过载。
过电流保护是主变保护装置的基本功能之一,能够有效防止主变压器因电流过大而受损。
2. 过温保护:主变压器在运行过程中,由于各种原因可能会产生过热现象,这时主变保护装置会及时检测主变压器的温度,当温度超过额定值时,会自动切断电源,以保护主变压器不受损害。
3. 短路保护:主变保护装置能够监测主变压器的电压和电流,当出现短路故障时,会及时切断电源,以防止故障扩大。
短路保护是主变保护装置的重要功能之一,能够有效防止主变压器因短路故障而受损。
4. 接地保护:主变保护装置能够监测主变压器的接地情况,当出现接地故障时,会及时切断电源,以保护主变压器不受损害。
接地保护是主变保护装置的必备功能之一,能够有效防止主变压器因接地故障而受损。
5. 欠电压保护:主变保护装置能够监测主变压器的电压,当电压低于额定值时,会及时切断电源,以保护主变压器不受损害。
欠电压保护是主变保护装置的重要功能之一,能够有效防止主变压器因电压过低而受损。
6. 过电压保护:主变保护装置能够监测主变压器的电压,当电压超过额定值时,会及时切断电源,以保护主变压器不受损害。
过电压保护是主变保护装置的重要功能之一,能够有效防止主变压器因电压过高而受损。
7. 动作记录和报警功能:主变保护装置能够记录主变压器的各种故障动作情况,并能及时报警,通知运维人员进行处理。
动作记录和报警功能是主变保护装置的重要功能之一,能够及时发现故障并采取相应的措施,保护主变压器的安全运行。
变压器继电保护装置闭锁与报警课件
目录
• 变压器继电保护装置概述 • 变压器继电保护装置闭锁功能 • 变压器继电保护装置报警功能 • 变压器继电保护装置闭锁与报警的配合使用 • 变压器继电保护装置闭锁与报警的未来发展
01
变压器继电保护装置概 述
变压器继电保护装置的定义与作用
定义
变压器继电保护装置是一种用于监测 和保护变压器的自动化设备,当变压 器出现异常情况时,能够迅速切断故 障部分,防止事故扩大。
缺点
报警功能的可靠性取决于传感器、比较器等硬件的精度和稳定性。此外,复杂的运行环境和干扰因素可 能影响信号采集和处理的准确性,导致误报或漏报现象。因此,需要采取有效的抗干扰措施和校准方法 ,以确保报警功能的可靠性。
04
变压器继电保护装置闭 锁与报警的配合使用
闭锁与报警的关联性分析
闭锁与报警在变压器继电保护 中具有密切关联,二者相互补 充,共同保障设备安全。
智能电网领域
智能电网是未来电力行业的发展方向,变压器继电保护装 置闭锁与报警技术将在智能电网建设中发挥重要作用,保 障电网的安全稳定运行。
工业自动化领域
随着工业自动化程度的提高,变压器继电保护装置闭锁与 报警技术将应用于更多的工业自动化领域,为工业生产的 安全稳定提供保障。
对未来发展的建议与对策
加强技术研发和创
报警功能的概念与作用
概念
报警功能是变压器继电保护装置中的一项重要功能,用于在变压器运行异常或故 障时向运行人员发出警告,以便及时发现和处理问题。
作用
报警功能可以及时发现设备异常,防止故障扩大,降低设备损坏风险,保障电力 系统安全稳定运行。
常见报警功能类型及原理
电流报警
当变压器电流超过设定值时触发报警。原理是通过电流互 感器采集电流信号,经过比较器判断是否超过设定值,超 过则触发报警。
珠海优特电力 UT-9935变压器保护测控装置 说明书
l UT-9933 适用于 110kV 及以下电压等级的两卷或三卷变压器一侧的电气测量,两组消弧线圈电流的测
量,有载调压变压器的电压分接头调节与显示,以及变压器中性点地刀的遥控分、合。
l UT-9934A 适用于110KV 及以下二圈变或三圈变的本体保护,同时具有双母线电压切换和一个操作回路功能。
量;对 110KV 终端线路保护(不需要距离保护的场合)也完全适用。
l UT-9912 适用于 35-110kV 直接接地系统或经消弧线圈接地系统的线路(母联)保护及测量控制;对于
35kV-110kV 经由电阻接地系统也完全适用。
l UT-9931A 适用于 110kV 及以下双卷变压器的主保护,装置还包含非电量保护动作后信号、动作事件记录
全套的保护和测控。 l UT-9941A
适用于各种电压等级,实现对一台断路器的控制和测量,具有遥控、遥测、遥信和事件记录功 能。 l UT-9941B
适用于各种电压等级,配合操作箱实现对一台断路器的控制和测量,具有遥控、遥测、遥信和 事件记录以及单相捕捉同期合闸功能。 l UT-9941C
适用于各种电压等级,实现对一台断路器的控制和测量,具有遥控、遥测、遥信和事件记录以 及单相捕捉同期合闸功能。 l UT-9951
适用于 110kV 及以下各种电压等级的中性点不接地、经消弧线圈或中值电阻接地系统的电容器 保护、测量、控制。 l UT-9961A
适用于 110kV 及以下电压等级母线的分段断路器自投。在用作分段断路器自投时,该装置同时 作为分段断路器的测量、控制和保护装置。 l UT-9961B
适用于 2000kW 及以上异步电动机的主保护,一般与 UT-9971 配合完成 2000kW 以上电动机的成 套保护。 l UT-9981

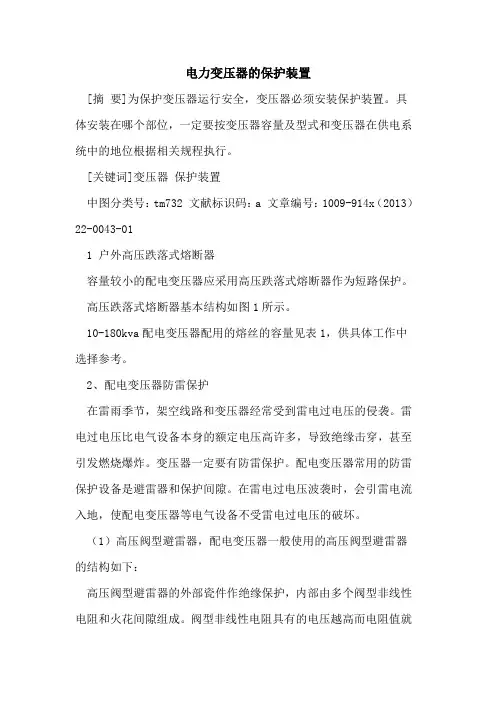

电力变压器的保护装置
电力变压器的保护装置[摘要]为保护变压器运行安全,变压器必须安装保护装置。
具体安装在哪个部位,一定要按变压器容量及型式和变压器在供电系统中的地位根据相关规程执行。
[关键词]变压器保护装置中图分类号:tm732 文献标识码:a 文章编号:1009-914x(2013)22-0043-011 户外高压跌落式熔断器容量较小的配电变压器应采用高压跌落式熔断器作为短路保护。
高压跌落式熔断器基本结构如图1所示。
10-180kva配电变压器配用的熔丝的容量见表1,供具体工作中选择参考。
2、配电变压器防雷保护在雷雨季节,架空线路和变压器经常受到雷电过电压的侵袭。
雷电过电压比电气设备本身的额定电压高许多,导致绝缘击穿,甚至引发燃烧爆炸。
变压器一定要有防雷保护。
配电变压器常用的防雷保护设备是避雷器和保护间隙。
在雷电过电压波袭时,会引雷电流入地,使配电变压器等电气设备不受雷电过电压的破坏。
(1)高压阀型避雷器,配电变压器一般使用的高压阀型避雷器的结构如下:高压阀型避雷器的外部瓷件作绝缘保护,内部由多个阀型非线性电阻和火花间隙组成。
阀型非线性电阻具有的电压越高而电阻值就越小、电压越低则电阻值越大。
阀型电阻的一端通过接地线接地,上部的火花间隙接到变压器的高压侧。
在一般工作条件下,火花间隙有足够的绝缘强度,不可能被正常运行的工频电压击穿。
在有雷电过电压出现时,火花间隙骤然被击穿,高电压加到阀型电阻上,这时阀型电阻值马上降低,甚至降到”零”值,将雷电流迅速导入大地。
雷电波过后,阀型电阻的电阻值又骤然升高,恢复至原来的高电阻值,工频电流同时被火花间隙截断,避免线路由于继续放电而出现跳闸事故,使电路恢复正常运行。
(2)角型间隙。
在雷电过电压波袭来时,角型间隙击穿,将雷电流引入地下。
间隙的结构一定要符合以下要求:①间隙距离能调节,调节好后要保持稳定不变。
②间隙不容易在雨滴后短路,一般采用水平间隙。
③间隙击穿时,其电弧不能跳到其他机械设备上。
SDG801E变压器保护装置
SDG801E变压器保护装置技术和使用说明书国电南京自动化股份有限公司南京河海南自水电自动化有限公司SDG801E变压器保护装置技术与使用说明书编写李鹏高振东审核批准(此页仅供审查签署用,不印刷)安全声明为保证安全、正确的使用装置,请务必阅读一下重要信息:1)装置的安装和调试应由专业人员进行2)装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程并参照说明书对装置进行操作、调整和测试。
如有随机资料,相关部分以资料为准3)装置上电前,应明确连线与正确示图相一致4)装置应可靠接地5)装置施加的额定操作电压应与铭牌上标记的一致6)严禁无防护措施触摸电子器件7)接触装置端子,要防止电触击8)如要拆解装置,必须保证断开所有的外部端子连接,或者切除所有的输入激励量。
否则,触及装置内部的带电部分,将可能造成人身伤害;9)对装置进行测试时,应使用可靠的测试仪;10)装置的调试密码:0801;操作密码:8888版本声明本说明书适用于SDG800E型变压器保护装置V1.0版本。
产品说明书版本修改记录表*技术支持电话:(025)51858389传真:(025)51858373*本说明书可能会被修改,请注意核对实际产品与说明书的版本是否相符*2015年6月第1版第1次印刷*国电南自技术部监制目录1概述 (1)1.1应用范围 (1)1.2装置特点 (1)1.3主要保护性能 (2)2配置方案 (4)2.1保护功能 (4)2.2典型配置 (4)2.3组屏方案 (5)3主要技术指标 (7)3.1机械及环境参数 (7)3.2额定电气参数 (7)3.3电磁兼容 (7)3.4保护主要技术指标 (8)4保护原理说明 (10)4.1变压器差动保护 (10)4.2复合电压闭锁过流保护 (14)4.3复合电压闭锁方向过流保护 (15)4.4过流速断保护 (18)4.5零序过流保护 (18)4.6零序方向保护过流保护 (19)4.7间隙零序保护 (20)4.8间隙过压保护 (21)4.9间隙过流保护 (22)4.10过负荷、启动通风及闭锁调压保护 (23)4.11低压侧零序电压告警 (23)4.12TV断线 (24)4.13非电量保护 (24)5装置整体说明 (26)5.1结构及安装 (26)5.2装置面板布置及功能说明 (27)5.3装置背板布置图 (28)5.4模件配置及各模件说明 (29)6界面操作说明 (38)6.1界面显示风格 (38)6.2装置键盘说明 (38)6.3界面功能框图 (39)6.4装置密码 (40)6.5操作说明 (40)7通信及对时说明 (53)7.1通信口及通信规约 (53)7.2MODBUS通信规约 (53)7.3串口103通信规约 (55)7.4以太网103通信规约 (57)7.5GPS校时 (58)附录A 整定计算及工程应用说明 (60)A.1.变压器差动保护 (60)A.2.复合电压闭锁过流保护 (62)A.3.复合电压闭锁方向过流保护 (62)A.4.过流速断保护 (63)A.5.零序过流保护 (64)A.6.零序方向过流保护 (64)A.7.间隙零序保护 (65)A.8.过负荷保护 (66)A.9.低压侧接地告警 (66)附录B 装置配置说明 (67)B.1.变压器差动保护装置(SDG801E-TM) (67)B.2.变压器后备保护装置(SDG801E-TB) (68)1 概述1.1 应用范围SDG801E型变压器保护装置为针对35kV~110kV 电压等级电力变压器功能要求及配置特点研发的新一代数字式变压器保护装置。
PST 1200U变压器保护装置说明书_智能站
3.1 保护启动..........................................................................................................................................................7 3.2 差动保护..........................................................................................................................................................8 3.3 后备保护........................................................................................................................................................19 3.4 告警功能及其它辅助功能 .............................................................................................................................28
电炉变压器保护配置标准
电炉变压器保护配置标准为了确保电炉变压器安全可靠地运行,必须采取适当的保护措施。
这些保护装置旨在检测和清除可能损坏变压器的异常情况,包括过电流、过电压、接地故障和温升过高。
过电流保护熔断器:当电流超过额定值时,熔断器熔断,切断电路,保护变压器免受过电流损坏。
电流继电器:检测过载电流并跳闸断路器,从而切断变压器电源。
温控继电器:监测变压器绕组的温度,并在温度升高至预设值时跳闸,以防止过热损坏。
过电压保护避雷器:将雷电感应的过电压分流至地,保护变压器的绝缘免受损坏。
浪涌抑制器:吸收由开关操作或其他事件产生的浪涌电压,防止其损坏变压器绕组。
电压继电器:检测过电压并跳闸断路器,以切断变压器电源。
接地故障保护继电保护:检测变压器绕组与地之间发生的接地故障,并跳闸断路器,以防止故障电流损坏变压器。
核心平衡电流互感器:测量流入变压器核心和流出的电流差,如果差值过大,则指示接地故障并触发保护装置。
温升过高保护温度继电器:监测变压器的绕组温度,并在温度升高至预设值时跳闸,以防止过热损坏。
热像仪:通过非接触式测量,检测变压器不同部位的温度分布,用于定期检查和预防性维护。
其他保护措施除了上述主要保护装置外,电炉变压器还可能配备以下保护装置:差动保护:比较变压器两侧电流的差异,如果差异过大,则指示内部故障并跳闸。
过励磁保护:检测变压器过励磁状态(当电压过高时),并采取措施降低磁通量,以防止绕组损坏。
失压保护:当变压器输入电压下降或消失时,切断变压器电源,以防止无功功率反送。
保护装置的选择和设置保护装置的选择和设置取决于变压器的额定值、应用和操作环境。
应仔细考虑以下因素:变压器的额定电流和电压过载能力和允许的温升接地系统类型电源系统的特性环境条件(温度、湿度)维护和测试保护装置应定期维护和测试,以确保其正常工作。
维护包括定期清洁、检查连接和校准设置。
测试包括注入测试电流或电压,以验证保护装置的正确响应。
通过实施全面的保护配置,电炉变压器可以免受各种异常情况的损坏,从而确保其安全可靠的运行。
国家电网公司66kV变压器保护装置技术规范书_通用部分
1.1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5 本规范书经招、投标双方确认后作为订货合同的技术附件,与合同正文具有同等效力。
1.2
供方的工作范围将包括下列内容,但不仅仅限于此内容。
1.2.1提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2提供国家或电力行业级检验检测机构出具的动模试验报告、型式试验报告和IEC61850的一致性测试报告,以便确认供货设备能否满足所有的性能要求。
1.2.3提供与投标设备版本相符的安装及使用说明书。
2.4.466kV变压器电量保护宜按主、后备保护分开配置,各侧后备保护分别独立,后备保护宜与测控装置一体化。也可按双套配置,双套配置时应采用主、后备保护一体化配置;
2.4.566KV变压器各侧MU宜按单套配置,也可按双套配置
2.4.6保护装置内任一个元件损坏,除出口继电器外,不应引起保护误动作跳闸。
技术规范使用说明
1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分,项目单位应填写专用部分“项目单位技术差异表”,并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:
表1保护装置应满足的规定、规范和标准
电力变压器应装设哪些继电保护装置
(1)瓦斯保护。
容量在800kvA以上的变压器,应装设瓦斯保护,用以反映变压器油箱内故陋及油面降低。
(2)纵联差动保护。
单独运行的7500kV A以上的变压器采用纵联差动保护,作为变压器内部故障、绝缘旁管及引出线相间短路的保护。
小容量的变压器可用电流速断保护代替差动保护。
(3)过电流保护。
作为变压器外部短路和内部短路的后备保护。
(4)零序电流保护。
在变压器中性点直接接地或经放电间隙接地时,应装设零序电流保护,用以提高单相接地时保护的灵敏度。
(5)过负荷及温度保护。
一般用作信号,但在无人值班的变电所,也可以用作跳闸或自动切除一部分负荷。
变压器继电保护装置应用现状及改造措施_1
变压器继电保护装置应用现状及改造措施发布时间:2022-11-27T07:35:18.482Z 来源:《中国科技信息》2022年8月第15期作者:冶军[导读] 电力系统中继电保护发挥着极其重要的作用,在这个系统中的某个原件发生故障时,能够马上跳闸,冶军国家电投集团黄河上游水电开发有限责任公司格尔木分公司摘要:电力系统中继电保护发挥着极其重要的作用,在这个系统中的某个原件发生故障时,能够马上跳闸,以最大速度中断整个电路的危险因素和最小范围切断原件或者发出信号给技术人员使其采取行动。
继电保护装置的合理应用还能实现对变压器容量参数等的监测,可及时发现变压器运行异常状况并发出警报,对于提升变压器运行可靠性具有积极作用。
但目前来看,当前应用的继电保护装置在应用中暴露出了很多问题,主要表现为机械控制部分容易出现卡死现象、触点容易产生氧化影响保护动作的灵敏度、保护定值精度低等问题。
因此,本文先对变压器继电保护装置的应用现状进行分析,之后探讨有效的改造措施。
关键词:变压器;继电保护;应用现状;改造措施引言当前的社会生产以及人们生活均对电力能源产生了较大的依赖,电力能源的供应质量和安全直接影响生产作业和人们的生活质量。
因此,会借助变压器对电流和电压进行有效调节,在保障满足用电需求的基础上,降低能源损耗。
可以说变压器是保证供电质量的关键设备。
而由于当前的变压器运行压力较大,很可能出现故障问题,当变压器无法正常工作的情况下便会带来很多潜在的事故风险。
从前期发生的一系列供电事故来看,事故影响往往十分深远。
因此,急需通过提高继电保护装置的保护动作可靠性来保证变压器的稳定运行。
1变压器继电保护变压器继电保护主要从两方面着手,即短路保护与瓦斯保护。
其中,在短路保护环节中,主要是针对变压器的阻抗问题与过电流情况进行继电保护,针对变压器阻抗问题的保护是通过阻抗元件的保护功能来实现的,实际上就是对变电器进行自动断电处理,以规避变压器阻抗问题;而后者则需要通过变压器两侧端元件与电源电流保护装置的协同,对电流元件进行继电保护,让电流元件及其相关时间元件在经历短期运行后可自动断电,以避免变压器出现过电流问题。
变压器差动保护原理
变压器差动保护原理
变压器差动保护是一种常用的电力系统保护装置,用于保护变压器免受内部故障和外部故障的影响。
变压器差动保护的原理是基于电流平衡的原则,通过比较变压器的输入和输出电流来检测故障。
当变压器正常运行时,输入和输出电流应该是相等的,因为电流在变压器中是按照电能守恒的原则进行传递的。
如果出现故障,例如绕组短路或接地故障,会导致输入和输出电流不平衡,差动保护装置就会发出警报并采取措施来防止进一步损坏。
变压器差动保护通常由差动继电器、互感器和CT(电流互感器)组成。
差动继电器通过将输入和输出电流进行差值运算,来判断是否存在故障。
互感器用于将变压器的高电压转换为可测量的低电压,而
CT将高电流转换为适宜测量的低电流。
通过将互感器和CT的输出接入差动继电器,可以进行电流差动计算,并根据计算结果判断是否需要采取保护动作。
除了电流差动保护,变压器差动保护还可以包括电压差动保护和变比差动保护。
电压差动保护通过比较变压器的输入和输出电压来检测故障。
变比差动保护则通过监测变压器的变比来判断是否存在故障。
总之,变压器差动保护是一种重要的保护装置,能够有效地检测和防
止变压器内外部的故障。
它不仅可以保护变压器的运行安全,还能提高电力系统的可靠性和稳定性。
ENR-JXB系列变压器中性点间隙接地保护装置
ENR-JXB系列变压器中性点间隙接地保护装置一、概述1、ENR-JXB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点,以实现变压器中性点接地运行或不接地运行两种不同的运行方式;从而避免由于系统故障,引发变压器中性点电压升高造成对变压器的损害。
本产品广泛应用于电力、冶金、石化、建筑、环保等领域。
2、一般来说,棒间隙为极不均匀电场,放电电压不稳定分散性大从而决定了其保护性能差。
球间隙为均匀电场放电电压稳定,分散性小保护性能好。
球间隙现场调试比较容易,用户可根据自己地区情况现场调试;而棒间隙尖顶特别难对准,所以现场调试难度大。
球间隙采用不锈钢球表面镀银、成本高并且固定要求高,所以许多厂家为降低成本而采用棒间隙,但是并没有考虑使用效果。
3、电流互感器选用:采用环氧树脂浇注的干式电流互感器。
电流互感器装在不锈钢箱体里,不受环境气候影响,使用寿命长。
使保护不会出现误动或拒动且稳定可靠。
二、技术数据ENR-JXB型变压器中性点间隙接地保护装置的技术数据如下表:产品的型号及技术参数三、产品特点1、符合标准,专业制造ENR-JXB型变压器中性点间隙接地保护装置严格按照GB1985-2004《高压交流隔离开关和接地开关》GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备,保证产品制造的流程化、标准化和专业化。
2、设计新颖,整体安装ENR-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备,具有体积小,安装调试方便,可靠性高的特点。
GB 50062-2008 T电力变压器保护设计规范
电力变压器保护设计规范电力变压器保护设计规范(GB/T50062—2008)4·0·1电压为3~110kV,容量为63MV·A及以下的电力变压器,对下列故障及异常运行方式,应装设相应的保护装置:1,绕组及其引出线的相问短路和在中性点直接接地或经小电阻接地侧的单相接地短路。
2,绕组的匝间短路。
3,外部相间短路引起的过电流。
4,中性点直接接地或经小电阻接地的电力网中外部接地短路引起的过电流及中性点过电压。
5,过负荷。
6,油面降低。
7,变压器油温过高、绕组温度过高、油箱压力过高、产生瓦斯或冷却系统故障。
4.0.2容量为0.4MV·A及以上的车间内油浸式变压器、容量为0.8MV·A及以上的油浸式变压器,以及带负荷调压变压器的充油调压开关均应装设瓦斯保护,当壳内故障产生轻微瓦斯或油面下降时,应瞬时动作于信号;当产生大量瓦斯时,应动作于断开变压器各侧断路器。
瓦斯保护应采取防止因震动、瓦斯继电器的引线故障等引起瓦斯保护误动作的措施。
当变压器安装处电源侧无断路器或短路开关时,保护动作后应作用于信号并发出远跳命令,同时应断开线路对侧断路器。
4.0.3对变压器引出线、套管及内部的短路故障,应装设下列保护作为主保护,且应瞬时动作于断开变压器的各侧断路器,并应符合下列规定:1,电压为10kV及以下、容量为10MV·A以下单独运行的变压器,应采用电流速断保护。
2,电压为10kV以上、容量为10MV·A及以上单独运行的变压器,以及容量为6.3MV·A及以上并列运行的变压器,应采用纵联差动保护。
3,容量为10MV·A以下单独运行的重要变压器,可装设纵联差动保护。
4,电压为10kV的重要变压器或容量为2MV·A及以上的变压器,当电流速断保护灵敏度不符合要求时,宜采用纵联差动保护。
5,容量为0.4MV·A及以上、一次电压为10kV及以下,且绕组为三角一星形连接的变压器,可采用两相三继电器式的电流速断保护。
TDR935系列变压器保护装置哪家好
TDR935系列变压器保护装置哪家好TDR935系列变压器保护装置由差动保护、非电量保护、后备保护构成了电力变压器成套保护。
TDR935系列变压器保护装置可以实现网上数据共享,为变电站综合自动化系统设计。
那么TDR935系列变压器保护装置哪家好呢?推荐钛能科技。
电动机综合保护装置哪家好?可以选择钛能科技,钛能专注TDR935系列变压器保护装置的研发制造,下面钛能介绍下TDR935系列变压器综合保护装置。
TDR935系列变压器综合保护装置TDR935系列变压器保护装置由差动保护、非电量保护、后备保护构成了电力变压器成套保护。
装置为变电站综合自动化系统设计,具有完善的通信接口,同时提供工业以太网、RS485通信接口,采用DL/T667-1999(idt IEC-60870-5-103)、保护94通信规约,实现网上数据共享。
其中,以太网数量可以根据需要选择使用单以太网,还是双以太网。
特点☑采用高性能DSP,有效地加快了数据处理速度,既能满足保护的实时性的要求,又可满足测量高精度的要求;☑每周波32点采样速率,动态频率跟踪,保证了遥测的精度和响应速度,同时使保护捕获暂态信号的能力大大提高;提高了暂态保护的性能;☑记录故障录波数据,方便再现故障的过程,有效协助您分析故障;☑具有测量和控制功能,能够实现遥测、遥信和遥控功能;☑出口可编程,出口可灵活配置;☑多级密码防护系统,保证系统的安全运行,同时保证了操作的安全性;☑丰富的在线帮助系统,无需说明书也可轻松使用装置;☑具有完整的事件记录和操作记录,记录信息掉电保持达十年以上;☑可同时支持工业以太网和RS485现场总线网,通信可靠、实时;☑支持IRIG-B码对时,保证了极高的对时精度;☑具有通讯对点功能,在无外加信号时可测试通讯点号的正确性;☑实现装置硬件状态自检,可检测装置通信、时钟的正确性;☑辅助软件DRS Express可帮您十分方便的调试、维护、故障分析;☑采用全封闭机箱、整面板设计,外型小巧、美观,结构新颖;☑高抗干扰、抗震动、宽温设计,满足就地安装的技术要求。
