气相色谱的进样系统
气相色谱仪及色谱检测器-2
2). 进样器
类型：微量注射器,旋转式六通阀 用注射器进样重复性为2-5% 用六通阀进样量的重复性<0.5% 液体样品: 5、10 μL 微量进样器 气体样品: 50、100、200μL 微量进样器 也可用一般1mL、2mL注射器 定量最好用六通阀进样 0.5、1、2……mL定量 环
3、分离系统
进入检测器的试样是气体，mv· mL/mL 灵敏度表示每毫升载气中有一毫升试样在检测 器上产生的毫伏数。Q的单位为毫升组分/毫升流动 相，则有检测器体积灵敏度SV： Sv= u2FdA/u1mL
B. 质量型检测器灵敏度， mv·s/g
表示每秒钟有一克物质通过检测器时所产 生的信号的大小。Q的单位为克组分/秒，则 有质量型检测器灵敏度St，其单位为毫伏/克 组分/秒。 St=60u2A/u1m
1 、气路系统
气相色谱仪的气路系统是一个载气连续运行,包 括气源、气体净化、气体流速控制和测量。 气路系统的气密性、载气流量的稳定性都对实 验的结果有影响。 气相色谱的气路系统有：单柱单气路系统 双柱双气路系统
1). 载气的选择
气相色谱常用的载气有：氢气、氮气、氦气等， 其选用取决于所用的检测器。 •热导检测器（TCD） •氢火焰离子化检测器（FID） •火焰光度检测器（FPD） •电2 （高纯 >99.99%）
由灵敏度公式：
1、进样量与峰面积成正比。（色谱 峰定量的理论基础） 2、进样量一定时，峰面积与流速成 反比。（定量时，要保持载气流速 恒定）
2).噪声和漂移：（稳定性）
噪声：当纯载气通过检测器时，记录仪记 录下来的基线波动为噪声。 以RN表示，单位为mv或mA 短期噪声：记录笔的振幅波动。 长期噪声：周期性的基线波动。 漂移：单方向的长期噪声所产生基线相对 于起始基线移动的距离。
气相色谱进样模式
气相色谱进样模式
一、直接进样
直接进样是将样品直接注入色谱柱中，适用于样品浓度较高的情况。
该方法操作简单，但可能会受到样品中高浓度组分的影响，导致色谱峰变形或拖尾。
二、分流进样
分流进样是将样品通过分流阀分为两部分，一部分进入色谱柱进行分离，另一部分排出系统外。
该方法适用于样品浓度较低的情况，可以降低高浓度组分对色谱峰的影响。
三、不分流进样
不分流进样是将样品全部进入色谱柱进行分离。
该方法适用于样品中各组分浓度相差较大的情况，可以更好地分离各组分。
四、冷柱头进样
冷柱头进样是将样品在低温下注入色谱柱，以避免样品中的高沸点组分在高温下挥发。
该方法适用于分析高沸点化合物的情况。
五、程序升温进样
程序升温进样是在进样过程中逐渐升高色谱柱的温度，以更好地分离各组分。
该方法适用于分析复杂样品的情况。
六、定量环进样
定量环进样是通过定量环将样品注入色谱柱，可以精确
控制进样量。
该方法适用于需要精确测量样品浓度的分析。
七、穿透进样
穿透进样是通过穿透技术将样品注入色谱柱，可以避免样品在进样过程中的损失。
该方法适用于分析挥发性或半挥发性化合物的情况。
八、顶空进样
顶空进样是将样品在顶空条件下注入色谱柱，可以避免样品在进样过程中的损失和污染。
该方法适用于分析挥发性或半挥发性化合物的情况。
气相色谱(GC)工作原理
气相色谱工作原理：是利用试样中各组份在气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次分配，由于固定相对各组份的吸附或溶解能力不同，因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，按顺序离开色谱柱进入检测器，产生的离子流讯号经放大后，在记录器上描绘出各组份的色谱峰。
气相色谱仪的组成部分（1）载气系统：包括气源、气体净化、气体流速控制和测量（2）进样系统：包括进样器、汽化室（将液体样品瞬间汽化为蒸气）（3）色谱柱和柱温：包括恒温控制装置（将多组分样品分离为单个）（4）检测系统：包括检测器，控温装置（5）记录系统：包括放大器、记录仪、或数据处理装置、工作站一、气相色谱的简要介绍气相色谱法是二十世纪五十年代出现的一项重大科学技术成就。
这是一种新的分离、分析技术，它在工业、农业、国防、建设、科学研究中都得到了广泛应用。
气相色谱可分为气固色谱和气液色谱。
气固色谱的“气”字指流动相是气体，“固”字指固定相是固体物质。
例如活性炭、硅胶等。
气液色谱的“气”字指流动相是气体，“液”字指固定相是液体。
例如在惰性材料硅藻土涂上一层角鲨烷，可以分离、测定纯乙烯中的微量甲烷、乙炔、丙烯、丙烷等杂质。
二、气相色谱法的特点气相色谱法是指用气体作为流动相的色谱法。
由于样品在气相中传递速度快，因此样品组分在流动相和固定相之间可以瞬间地达到平衡。
另外加上可选作固定相的物质很多，因此气相色谱法是一个分析速度快和分离效率高的分离分析方法。
近年来采用高灵敏选择性检测器，使得它又具有分析灵敏度高、应用范围广等优点。
三、气相色谱法的应用在石油化学工业中大部分的原料和产品都可采用气相色谱法来分析；在电力部门中可用来检查变压器的潜伏性故障；在环境保护工作中可用来监测城市大气和水的质量；在农业上可用来监测农作物中残留的农药；在商业部门可和来检验及鉴定食品质量的好坏；在医学上可用来研究人体新陈代谢、生理机能；在临床上用于鉴别药物中毒或疾病类型；在宇宙舴中可用来自动监测飞船密封仓内的气体等等。
气相色谱法
气相色谱法气相色谱法1、气相色谱法（gc）是以气体为流动相的色谱分析法。
2、气相色谱缺点要求样品气化，不适用于大部分沸点高和热不稳定的化合物，对于腐蚀性能和反应性能较强的物质更难于分析。
大约有15%-20%的有机物能用气相色谱法进行分析。
3、气相色谱仪的组成气路系统、进样系统、分离系统、检测系统、温控系统、记录系统。
4、气路系统包括气源、净化器和载气流速控制；常用的载气有：氢气、氮气、氦气:。
5、进样系统包括进样装置和气化室。
气体进样器（六通阀）：试样首先充满定量管，切入后，载气携带定量管中的试样气体进入分离柱；液体进样器：不同规格的微量注射器，填充柱色谱常用10μl；毛细管色谱常用1μl；新型仪器带有全自动液体进样器，清洗、润冲、取样、进样、换样等过程自动完成，一次可放置数十个试样。
6、进样方式分流进样：样品在汽化室内气化，蒸气大部分经分流管道放空，只有极小一部分被载气导入色谱柱；不分流进样：样品直接注入色谱的汽化室，经过挥发后全部引入色谱柱。
7、分离系统色谱柱：填充柱（2-6 mm直径，1-5 m长），毛细管柱（0.1-0.5 mm直径, 几十米长）。
8、温控系统的作用温度是色谱分离条件的重要选择参数，气化室、色谱柱恒温箱、检测器三部分在色谱仪操作时均需控制温度。
气化室：保证液体试样瞬间气化；检测器：保证被分离后的组分通过时不在此冷凝；色谱柱恒温箱：准确控制分离需要的温度。
9、检测系统作用：将色谱分离后的各组分的量转变成可测量的电信号。
指标：灵敏度、线性范围、响应速度、结构、通用性。
通用型——对所有物质均有响应；专属型——对特定物质有高灵敏响应。
检测器类型：浓度型检测器、热导检测器、电子捕获检测器、质量型检测器、氢火焰离子化检测器、火焰光度检测器。
10、热导检测器的主要特点结构简单，稳定性好；对无机物和有机物都有响应，不破坏样品；灵敏度不高。
11、氢火焰离子化检测器的特点优点：(1)典型的质量型检测器；(2)通用型检测器（测含c有机物）；(3)氢焰检测器具有结构简单、稳定性好、灵敏度高、响应迅速、死体积小、线性范围宽等特点；(4)比热导检测器的灵敏度高出近3个数量级，检测下限可达10-12g·g-1。
气相色谱法
当含较大电负性有机物被载气带入ECD内时，将 捕获已形成的低速自由电子，生成负离子并与载 气正离子复合成中性分子，基流下降形成“倒峰”
四、火焰光度检测器（FPD）
FPD对含S、P化合物具有高选择性和高 灵敏度的检测器。因此，也称硫磷检测 器。主要用于SO2、H2S、石油精馏物的 含硫量、有机硫、有机磷的农药残留物 分析等。
检测器: 将被分离的组分的量转为 易于测量的电信号的装置
检测器类型
浓度型检测器：检测器的响应值与组分的 浓度成正比，如热导检测器和电子捕获检 测器。 质量型检测器：检测器的响应值与单位时 间内进入检测器某组分的质量成正比，如 氢火焰离子化检测器和火焰光度检测器。
一、热导池检测器
热导池检测器（TCD)：根据不同的物质具 有不同的热导率这一原理制成。 通用型检测器: 对任何气体均可产生响应。 因而通用性好 特点：线性范围宽、价格便宜、应用范围 广，但灵敏度较低。
工作原理
仅有载气通过时，电桥 平衡 R参=R测 ; R1=R2 ， R参· 2=R测· 1 R R 无电压信号输出； 有样品随载气进入样品臂时，热导系数发生变化， 测量臂的温度发生变化，其电阻亦发生变化，电 桥失去平衡 R参≠R测；R参· 2≠R测· 1，有电压信号输出。 R R
规律：载气和样品混合气体与纯载气的热导系数相 差越大，则输出信号越强。
3. 分离系统
分离柱包括填充柱和开管柱(或称毛细管柱)。 柱材料包括金属、玻璃、融熔石英、等。
填充柱：多为U形或螺旋形，内径2~4 mm， 长1~3m，内填固定相。
开管柱： ①涂壁开管柱：将固定液均匀地涂在内径为0.1～ 0.5mm的毛细管内壁而成; ②多孔层开管柱：在管壁上涂一层多孔性吸附剂 固体微粒; ③载体涂渍开管柱：先在毛细管内壁涂上一层载 体，如硅藻土载体，在此载体上再涂以固定液。 ④键合型开管柱：将固定液用化学键合的方法键 合到涂敷硅胶的柱表面或经表面处理的毛细管内 壁上，该类柱的固定液流失少，热稳定性高。

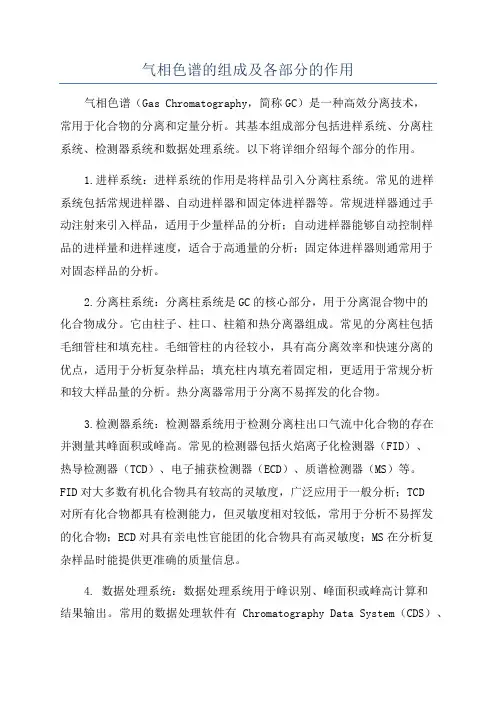

气相色谱的组成及各部分的作用
气相色谱的组成及各部分的作用气相色谱（Gas Chromatography，简称GC）是一种高效分离技术，常用于化合物的分离和定量分析。
其基本组成部分包括进样系统、分离柱系统、检测器系统和数据处理系统。
以下将详细介绍每个部分的作用。
1.进样系统：进样系统的作用是将样品引入分离柱系统。
常见的进样系统包括常规进样器、自动进样器和固定体进样器等。
常规进样器通过手动注射来引入样品，适用于少量样品的分析；自动进样器能够自动控制样品的进样量和进样速度，适合于高通量的分析；固定体进样器则通常用于对固态样品的分析。
2.分离柱系统：分离柱系统是GC的核心部分，用于分离混合物中的化合物成分。
它由柱子、柱口、柱箱和热分离器组成。
常见的分离柱包括毛细管柱和填充柱。
毛细管柱的内径较小，具有高分离效率和快速分离的优点，适用于分析复杂样品；填充柱内填充着固定相，更适用于常规分析和较大样品量的分析。
热分离器常用于分离不易挥发的化合物。
3.检测器系统：检测器系统用于检测分离柱出口气流中化合物的存在并测量其峰面积或峰高。
常见的检测器包括火焰离子化检测器（FID）、热导检测器（TCD）、电子捕获检测器（ECD）、质谱检测器（MS）等。
FID对大多数有机化合物具有较高的灵敏度，广泛应用于一般分析；TCD对所有化合物都具有检测能力，但灵敏度相对较低，常用于分析不易挥发的化合物；ECD对具有亲电性官能团的化合物具有高灵敏度；MS在分析复杂样品时能提供更准确的质量信息。
4. 数据处理系统：数据处理系统用于峰识别、峰面积或峰高计算和结果输出。
常用的数据处理软件有Chromatography Data System（CDS）、Chemist Workstation等，它们可以对峰进行定性和定量分析，并生成结果报告。
气相色谱作为一种高效的分离技术，可以应用于各个领域的分析，例如环境分析、食品安全检测、医药分析等。
通过合理配置和使用各个部分的组件，可实现快速、准确、高效的分离和定量分析。
气相色谱进样方式——学习总结001B
气相色谱的五种进样方式1.直接进样通过一系列的前处理操作(提取、萃取、过滤等)后，用有机溶剂定容，进样针吸取极少量的液体样品进入进样口中被瞬间气化后，经分流或不分流进样方式，进入到色谱柱中。
自动进样器它快速而标准的进样动作也有效地降低了样品歧视，提高了进样的准确性和重复性。
直接进样适用范围：样品可溶于有机溶剂中进行检测，上机样品为液体，无水。
2.气体进样阀当要检测的对象在常温下本身就是气体的，比如天然气等，就可以用气体进样阀直接将样品引入色谱系统内。
气体进样阀一般是加热的六通阀或十通阀。
可以使用气体注射器，气体采样袋，样品钢瓶将待测气体注入到进样阀的样品环内。
然后阀切换，载气通过样品环，将样品带入系统。
气体进样阀的使用范围：待检测物质在常温下是气体的，比如天然气。
3.顶空进样器因为气相色谱的毛细管柱不能进入水相，所以很多水溶性的样品不能与水一并进入到色谱柱中，此时需要顶空进样。
比如土壤中的样品，水中溶解的样品等。
顶空进样是将样品放入顶空瓶的底部，在加热平衡后，待检测的物质会挥发出来，聚集在顶空瓶的上方，此时进样针吸取上层气体，送入气相色谱中。
顶空进样的适用范围：水溶性的样品，或者基体复杂与水密切的样品。
4.吹扫捕集进样顶空进样一般灵敏度相对较低，当样品中的有害物质极低（痕迹量）的时候，顶空进样达不到灵敏度要求时，此时使用吹扫捕集进样。
将样品放入吹扫管中，吹扫气体不断吹扫样品，样品中的待检测物质在出口处的捕集阱中被收集，捕集结束后，将捕集阱加热，并用载气吹扫，将收集到的样品吹出，以供检测。
吹扫捕集进样适用范围：和顶空进样一致，但待测物质含量极少的样品5.热脱附进样当检测气体中痕迹量的样品时，或测定某一空间内微量的有害物质时，用气体进样阀进样满足不了灵敏度的需求，此时使用热脱附进样，先将对应的捕集阱放置于待测空间中一段时间，再将捕集阱放入热脱附进样器，由载气将样品送入色谱系统中。
热脱附进样适用范围：空气中有害气体检测，特定空间内痕迹量气体样品检测。
气相色谱仪组成及结构
分流歧视 A，
：指在一定分流比条件下，不同样品组分的实际分流比是不同的，会造
成进入色谱柱的样品组成不同于原来的样品组成，从而影响定量分析的准确度。 造成的 原因：
（1）不均匀汽化（进样是动态的），汽化不太完全的组分比完全汽化的组分可能多分流掉 一些样品。极性不同沸点各异导致汽化速度差异。
（2）不同样品组分在载气中的扩散速度不同（扩散速度与温度成正比，故尽量快速汽化） -----》高汽化温度，合适的衬管
流控制装置，压力表，针型阀，稳流阀，电磁阀，电子流量计
2，进样系统 自动进样器，进样阀，各种进样口（填，毛，冷柱上，程升ห้องสมุดไป่ตู้样口，顶
空进样口）吹扫—捕集，裂解等辅助进样装置。作用：有效地将样品导入色谱柱进行分离。
3，柱系统 柱加热，色谱柱，进样口和检测器的接头。色谱柱本身的性能是分离成败的关
键，是仪器的心脏。柱子断了进行连接就好比心脏搭桥手术。
气相色谱仪组成及详细结构
山东鲁南瑞虹化工仪器有限公司
邱强
-
1
了解结构的目的：（三个有利于）
有利于对色谱理论的把握和理解 有利于更好地使用和操作仪器 有利于仪器的修理和维护
-
2
一，仪器组成 通过分析样品的一个完整流程→整体结构
1，气路系统 载气和检测器所用气体的气源（N2,H2,HE2,AIR等）及气
5，隔垫吹扫的功能，硅橡胶的影响 ,A 不可避免地会含有一些残留溶剂或低分子齐聚物 ， B 汽化室高温的影响，硅橡胶会产生部分降解，进入柱内形成鬼峰。
故此二点影响正常分析，用吹扫功能消除此影响2—3ML/MIN。
， 。 C 定期检查隔垫是否漏气，及时更换
-
8
进样口结构及技术指标
气相色谱基本知识
SSI 分流模式流路图
SSI 不分流模式流路图
ＳＳＩ分流流量计算
隔垫吹扫填充进样口
对于毛细管柱:
1.增加了隔垫吹扫的功能
隔垫吹扫的作用:由于要让进去的液体或固体样品在汽化室汽化, 这里必然 有高温,高温会使隔垫上的一些易挥发的物质出来,同时 由于进样针的插入,有可能会使垫圈上的物质脱落,若没有隔垫吹 扫,则会使色谱图上出现鬼峰,采用隔垫吹扫,这些物质可以从隔垫 吹扫气路吹走.
原理)
二、气相色谱的定义与分类
定义：
气相色谱法是以惰性气体(N2、Ｈe、Ar、H2等)为流动相 的柱色谱分离技术,其应用于化学分析领域,并与适当的检 测手段相结合,就构成了气相色谱分析法。
分类：根据固定相的状态不同，可将其分为气固色谱和气
液色谱。
３.气相色谱流程
气相色谱法用于分离分析样品的基本过程如下图：
3.进样的速度
1)对于有的样品,进样速度要快 2)留针:对于粘滞的样品,先刺入隔垫,进针2/3,推针不马上进
行,待升温使其溶解后再推针.
4. 泄漏：
进样垫和柱泄漏会改变保留时间和峰面积。样品可能从泄 漏处跑掉，空气会扩散入进样口造成柱损伤。定期更换进 样垫并在第一次发生问题时检查柱连接。
５.进样口温度、分流比等设置不正确
典型色谱图
问题色谱图
#1 #2 #3 #4 #5 #6 #7 #8 #9
毛细管柱问题2
鬼峰：残留或柱污染
典型色谱图
问题色谱图
#1 #2 #3 #4 #5 #6 #7 #8 #9
毛细管柱问题3
RT 和面积完全不同：用错了柱子
典3 #4 #5 #6 #7 #8 #9
气相色谱仪工作原理
系统由储液器、泵、进样器、色谱柱、检测器、记录仪等几部分组成。
储液器中的流动相被高压泵打入系统,样品溶液经进样器进入流动相,被流动相载入色谱柱(固定相)内,由于样品溶液中的各组分在两相中具有不同的分配系数,在两相中作相对运动时,经过反复多次的吸附-解吸的分配过程,各组分在移动速度上产生较大的差别,被分离成单个组分依次从柱内流出,通过检测器时,样品浓度被转换成电信号传送到记录仪,数据以图谱形式打印出来高效液相色谱仪主要有进样系统、输液系统、．分离系统、检测系统和数据处理系统，下面将分别叙述其各自的组成与特点。
1．进样系统液相色谱仪一般采用隔膜注射进样器或高压进样间完成进样操作，进样量是恒定的。
这对提高分析样品的重复性是有益的。
2．输液系统该系统包括高压泵、流动相贮存器和梯度仪三部分。
高压泵的一般压强为l．47～4．4X107Pa，流速可调且稳定，当高压流动相通过层析柱时，可降低样品在柱中的扩散效应，可加快其在柱中的移动速度，这对提高分辨率、回收样品、保持样品的生物活性等都是有利的。
流动相贮存错和梯度仪，可使流动相随固定相和样品的性质而改变，包括改变洗脱液的极性、离子强度、PH值，或改用竞争性抑制剂或变性剂等。
这就可使各种物质（即使仅有一个基团的差别或是同分异构体）都能获得有效分离。
3.分离系统该系统包括色谱柱、连接管和恒温器等。
色谱柱一般长度为10～50cm （需要两根连用时，可在二者之间加一连接管），内径为2～5mm，由"优质不锈钢或厚壁玻璃管或钛合金等材料制成，住内装有直径为5～10μm粒度的固定相（由基质和固定液构成）．固定相中的基质是由机械强度高的树脂或硅胶构成，它们都有惰性（如硅胶表面的硅酸基因基本已除去）、多孔性（孔径可达1000?）和比表面积大的特点，加之其表面经过机械涂渍（与气相色谱中固定相的制备一样），或者用化学法偶联各种基因（如磷酸基、季胺基、羟甲基、苯基、氨基或各种长度碳链的烷基等）或配体的有机化合物。
气相色谱组成的五个部分
气相色谱组成的五个部分
气相色谱（Gas Chromatography, GC）是一种分离和分析混合物中成分的技术。
GC系统通常由以下五个主要部分组成：
●进样系统（Injector System）：
进样系统负责将待分析的混合物引入色谱柱。
样品通常以气态或液态形式注入进样口。
进样系统的性能对分析的灵敏度和分辨率有影响。
●色谱柱（Column）：
色谱柱是GC的核心部分，通常是一根长而细的管道，内壁被涂覆有一层用于分离化合物的涂层（固定相）。
不同的色谱柱和涂层适用于不同类型的样品。
●载气系统（Carrier Gas System）：
载气系统负责将气体载体通过色谱柱，以便将样品分离并传递到检测器。
常用的载气包括氮气、氢气和氦气。
●检测器（Detector）：
检测器负责监测通过色谱柱的化合物，并将其转化为电信号。
常见的检测器包括焰离子检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）等。
不同的检测器对不同类型的化合物有不同的灵敏度和选择性。
●数据系统（Data System）：
数据系统负责记录、处理和分析从检测器获得的信号。
现代GC系统通常配备了计算机化数据系统，使得数据分析更为自动化和高效。
这五个部分共同工作，使得气相色谱能够高效地对混合物中的化合物进行分离和检测。
每个部分的性能和选择都会影响最终的分析结果。
气相色谱仪的主要组成部分及作用
气相色谱仪的主要组成部分及作用1.进样系统：进样系统用于将待测试样品引入色谱柱中进行分离。
常见的进样方式包括气相进样和液相进样。
在气相进样中，待测试样品经过挥发后以气态方式引入色谱柱，常用的方法有气体体积进样、吸附进样和进样装置进样等。
2.色谱柱：色谱柱是分离化合物组分的重要部分，其作用是提供相对长的分离路径，实现对化合物的分离。
色谱柱通常由不同的填充物填充，如硅胶、活性炭、聚酰胺、螺旋细管等，不同种类的填充物适用于不同类型和性质的样品。
3.检测器：检测器用于检测色谱柱出口的化合物组分，并产生相应的电信号。
常用的检测器有热导、火焰离子、电化学、质谱、氮磷硫等。
不同的检测器适用于不同类型的化合物，可以选择合适的检测器进行定量或定性分析。
4.数据处理系统：数据处理系统用于收集、分析和处理色谱仪输出的信号并生成图表或报告。
常见的数据处理系统有计算机、数据采集卡等。
通过数据处理系统，分析人员可以获得样品中各化合物的相对含量、峰面积以及峰面积比等信息，以实现定量和质量控制等分析目的。
此外，气相色谱仪还包括进样器、移相器、柱炉、气源和流量控制器等。
1.进样器：进样器用于存储和送进样品。
2.移相器：移相器用于控制色谱柱中的流动相的流动。
3.柱炉：柱炉用于控制色谱柱的温度，以优化分离效果。
4.气源：提供气体流动相或载气，常见的气源有氮气、氢气和压缩空气等。
5.流量控制器：流量控制器用于控制进样量、载气流速和检测器气流流量等参数。
总结起来，气相色谱仪的主要组成部分包括进样系统、色谱柱、检测器和数据处理系统，辅助组件还包括进样器、移相器、柱炉、气源和流量控制器等。
这些部件共同作用，实现了样品的进样、分离、检测和数据处理，广泛应用于化学、生物、食品、医药、环境和石油等领域的分析实验中。
气相色谱的维护以及保养
二、进样系统（进样口）：
目前各厂家GC进样口主要有填充柱进样口、分流/不分流柱进样口、PTV (温度可编程蒸发进样口) 、VI (挥发物接口) 、COC(冷柱头进样口) 、气体进样阀接口 (气体样品)等多种进样口类型以及ALS(自动进样器) 、顶空进样、吹扫捕集进样等进样附件。其中主要以填充柱进样口、分流/不分流柱进样口应用最广，填充柱进样口主要在老的标准方法以及气体分析、大体积进样分析等应用中常用，目前主流的进样口主要为分流/不分流柱进样口，由于其分析要求一般比较高（如农残分析等），维护工作尤其重要，如维护不到位，其分析结果差异较大。
HP-Innowax），只作为最后使用的溶剂。
四：检测系统（检测器）：
就目前而言，GC检测器主要有热导检测器 (TCD)、氢火焰离子化检测器 (FID)、电子捕获检测器 (ECD)、微电子捕获检测器 (mECD)、氮磷检测器 (NPD)、双波长火焰光度检测器(DFPD)、火焰光度检测器 (FPD)、脉冲火焰光度检测器（PFPD）、光离子化检测器(PID)、电导检测器 (ELCD, HALL)、质谱检测器 (MSD)、红外光谱检测器(IRD) 、原子发射检测器 (AED)等等，大多数检测器都需要简单的，但是定期的清洗，以保持最佳性能。对于高灵敏度的检测器尤其如此。没有日常的维护，GC系统性能降低并能引起检测器失效。下面就常用的TCD、FID、ECD、NPD、FPD、MSD等几种检测器维护进行详解。
气相色谱的五大部件及其作用
气相色谱的五大部件及其作用
气相色谱（Gas Chromatography, GC）是一种常用的化学分析方法，主要用于分离和分析易挥发的物质。
气相色谱仪的主要组成部分及其各自的作用如下：
1.进样系统（Injector）：进样系统的作用是将样品引
入色谱系统。
在气相色谱中，样品通常是气态或易
挥发的液态。
进样系统能够精确控制样品的量和进
样的时间，确保样品快速且有效地进入柱子。
2.载气系统：载气，又称为移动相，通常是一种惰性
气体，如氦气或氮气。
载气的作用是携带气态的样
品通过固定相（色谱柱）。
载气的流速和稳定性对分
离效果有重要影响。
3.色谱柱（Column）：色谱柱是气相色谱的核心部分。
柱内填充有固定相，可以是固体（气-固色谱）或液
体（气-液色谱）。
不同组分在柱中的运动速度不
同，从而实现分离。
柱的类型、长度、直径和填充
物的性质都会影响分离效果。
4.检测器（Detector）：检测器用于检测从色谱柱流出
的组分。
常见的检测器有火焰离子化检测器
（FID）、热导检测器（TCD）等。
不同的检测器对不
同的化合物敏感度不同，选择合适的检测器对实验
结果至关重要。
5.数据处理系统：现代气相色谱仪通常配备有计算机
和相应的软件，用于控制仪器的运行参数、收集数
据以及数据分析。
数据处理系统可以实现对色谱峰
的识别、定量和定性分析。
这五大部件共同工作，使气相色谱成为一种强大且灵活的分析工具，广泛应用于环境分析、药物检测、食品安全以及化学研究等领域。
气相色谱构成
气相色谱构成
气相色谱仪主要由以下几个部分构成：
1. 气路系统：包括气源、气体净化、气体流速控制阀门和压力表等，为获得纯净、流速稳定的载气。
2. 进样系统：包括气化室和进样装置，常以微量注射器（穿过隔膜垫）或六通阀将液体样品注入气化室（气化室温度比样品中最易蒸发物质的沸点高约50℃），通常六通阀进样的重现性好于注射器。
要求进样量或体积适宜，“塞子”式进样。
3. 柱分离系统：柱分离系统是色谱分析的心脏部分。
分离柱包括填充柱和毛细管柱。
柱材料包括金属、玻璃、融熔石英等。
填充柱多为U形或螺旋形，内径2～4mm，长1～3m，内填固定相。
4. 温控系统：通过恒温、程序升温等方式对色谱柱进行控制，以满足不同物质分离的需要。
5. 检测系统：检测器是色谱仪的眼睛，它能够将色谱柱分离后的组分转化为电信号，然后通过记录系统记录下来。
常用的检测器有火焰离子化检测器（FID）、火焰热离子检测器（FTD）、火焰光度检测器（FPD）、热导检测器（TCD）、电子俘获检测器（ECD）等。
6. 记录系统：记录系统负责将检测器检测到的信号记
录下来，形成色谱图或谱图数据，供后续分析使用。
气相色谱仪的组成部分及各部分的作用
气相色谱仪的组成部分及各部分的作用
气相色谱仪（Gas Chromatograph，GC）的主要组成部分包括进样系统、分离柱、检测器和数据处理系统。
各部分的作用如下：
1. 进样系统：负责将样品引入气相色谱仪。
进样系统通常包括进样口、进样器和进样装置。
进样口用于引入样品，进样器用于存储和调整样品的体积，进样装置用于将样品自动或手动地引入进样器。
2. 分离柱：分离柱是气相色谱仪的核心部分，起到将混合物中的化合物分离的作用。
分离柱通常由不同材料制成，具有不同的分离机理。
常见的分离柱类型包括毛细管柱（Capillary column）和填充柱（Packed column）。
3. 检测器：检测器用于检测分离柱出口的化合物，并将其转化为可量化的信号。
常见的检测器类型包括火焰离子化检测器（Flame Ionization Detector，FID）、热导率检测器（Thermal Conductivity Detector，TCD）、质谱检测器（Mass Spectrometer，MS）等。
4. 数据处理系统：数据处理系统用于采集、处理和分析检测器输出的信号，并将结果转化为可视化的色谱图。
数据处理系统可以是计算机软件或专用设备，常用的数据处理软件包括Chromeleon、ChemStation、GC-MS Solution等。
以上是气相色谱仪的主要组成部分及各部分的作用，各部分的性能和配置会因实际应用需求而有所不同。
在线气相色谱仪原理
在线气相色谱仪原理
在线气相色谱仪（Online Gas Chromatography, OGC）原理是通过将样品气体进样到气相色谱仪中进行分离和定量分析。
在线气相色谱仪主要由进样系统、色谱柱、检测器和数据处理系统组成。
进样系统用于将待分析的气体样品引入色谱柱中，色谱柱是一种用于分离混合物成分的长管状材料，通常用硅胶或聚合物包裹液态载气（液态载气用以携带样品气体通过柱，促进气体分离）。
色谱柱长度和液态载气的成分、流速等因素会直接影响色谱分离的效果。
检测器用于检测物质在柱上分离的结果，常用的检测器有火焰离子化检测器（FID）、热导检测器（TCD）、质谱检测器等。
数据处理系统用于记录检测到的信号，并进行定量分析。
在线气相色谱仪的运行原理是，样品气体经过进样系统引入色谱柱，其中的混合物成分因为相互作用力的不同，会以不同的速度通过柱，并在柱中进行分离。
分离后的物质通过检测器进行检测，不同的物质对应不同的信号强度或峰面积。
通过对信号进行记录和处理，可以得到各个成分的浓度或含量。
在线气相色谱仪广泛应用于环境监测、食品安全、药物分析、石油化工等领域，能够高效快速地对气体样品中的成分进行分析和检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气相色谱的进样系统
气相色谱的进样系统的作用是将样品直接或经过特殊处理后引入气相色谱仪的气化室或色谱柱进行分析，根据不同功能可划分为如下几种：
1、手动进样系统微量注射器：使用微量注射器抽取一定量的气体或液体样品注入气相色谱仪进行分析的手动进样。
广泛适用于热稳定的气体和沸点一般在500℃以下的液体样品的分析。
用于气相色谱的微量注射器种类繁多，可根据样品性质选用不同的注射器。
固相微萃取（SPME）进样器：固相微萃取是九十年代发明的一种样品预处理技术，可用于萃取液体或气体基质中的有机物，萃取的样品可手动注入气相色谱仪的气化室进行热解析气化，然后进色谱柱分析。
这一技术特别适用于水中有机物的分析。
2、液体自动进样器
液体自动进样器用于液体样品的进样，可以实现自动化操作，降低人为的进样误差，减少人工操作成本。
适用于批量样品的分析。
3、阀进样系统、气体进样阀
气体样品采用阀进样不仅定量重复性好，而且可以与环境空气隔离，避免空气对样品的污染。
而采用注射器的手动进样很难做到上面这两点。
采用阀进样的系统可以进行多柱多阀的组合进行一些特殊分析。
气体进样阀的样品定量管体积一般在0.25毫升以上。
液体进样阀
液体进样阀一般用于装置中液体样品的在线取样分析，其样品定量环一般是阀芯处体积约0.1-1.0微升的刻槽。
4、吹扫捕集系统
用于固体、半固体、液体样品基质中挥发性有机化合物的富集和直接进气相色谱仪进行分析。
5、热解吸系统
用于气体样品中挥发性有机化合物的捕集，然后热解吸进气相色谱仪进行分析。
6、顶空进样系统
顶空进样器主要用于固体、半固体、液体样品基质中挥发性有机化合物的分析，如水中VOCs、茶叶中香气成分、合成高分子材料中残留单体的分析等。
7、热裂解器进样系统
配备热裂解器的气相色谱称为热解气相色谱(pyrolysis gas chromatography PGC)，理论上可适用于由于挥发性差依靠气相色谱还不能分离分析的任何有机物（在无氧条件下热分解，其热解产物或碎片一般与母体化合物的结构有关，通常比母体化合物的分子小，适于气相色谱分析），但目前主要应用于聚合物的分析。
通常在气相色谱仪的载气（氦气或氮气）中，无氧条件下，将聚合物试样加热，由于施加到聚合物试样上的热能超过了分子的键能，结果引起化合物分子裂解。
分子的碎裂包括以下过程：失去中性小分子，打开聚合物链产生单体单元或裂解成无规的链碎片。
聚合物热裂解的机理取决于聚合物的种类，但热解产物的性质和相对产率还与热裂解器的设计和热裂解条件有关。
影响特征热裂解碎片产率重现性的关键因素有：终点热解温度、升温时间或升温速率和进样量。
用于固体和高沸点液体的热解器分为两类：脉冲型和连续型。
目前常用的居里点热解器和热丝热解器属于第一类，炉式热解器属于第二类。
此外还有一些特殊的热解器。
PGC应用于聚合物分析包括合成聚合物和生物聚合物。
在合成聚合物领域的主要应用包括指纹鉴定、共聚物或共混物组成的定量分析和结构测定如无规、序列和支化。
在生物聚合物领域的应用包括研究细菌、真菌、碳水化合物和蛋白质等。
此外PGC在其他很多方面也有应用。
