豪华型微电脑控制器I 型顺序控制及通讯协议手册88290008-680(01)

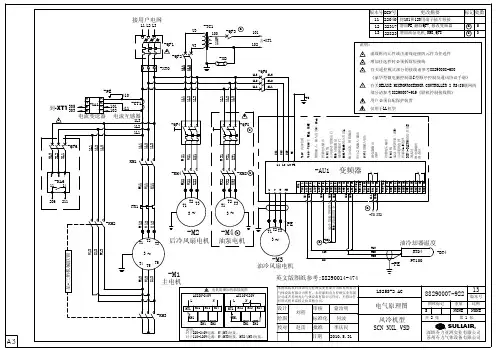

LS25电气原理图
-AP
RTD1 - 16
RTD1 + 15
3 GND
P2 SIG 14
4 Td
P1 SIG 13
5 Ic
+12V 12
6 RTD3 +
GND 11
7 RTD3 -
D10 10
8 RTD4 +
D9 9
9 RTD4 -
D8 8
10 RTD GND
D7 7
11 RTD5 -
D6 6
12 RTD5 +
D5 5
-XT2 b
-XT3
英文版图纸参考:88290014-474
a -XT4
RTD-M1 RTD-M2 RTD-M3
pt11 pt11 pt12 pt12 pt13 pt13 PE PE pt21 pt21 pt22 pt22 pt23 pt23 PE PE pt31 pt31 pt32 pt32 pt33 pt33 PE PE
7
GND
J1
K8
15 EXTEND
14 K7
13 EXTEND
12
FULL LOAD MODULATE ELECTRIC DRAIN COMMON FAULT
11 K6
10 K5
9 K4
8
UNLOAD/LOAD *-DELTA RUN
7 K3
6 K2
5 K1
4
AC GND 3
120V N 2
AC L 1
90 90 91 91
KA7 92 92 93 93
KA2 94 94 95 95
KA3
Hale Waihona Puke -XT51机组 机组 机组 运行 报警 加载

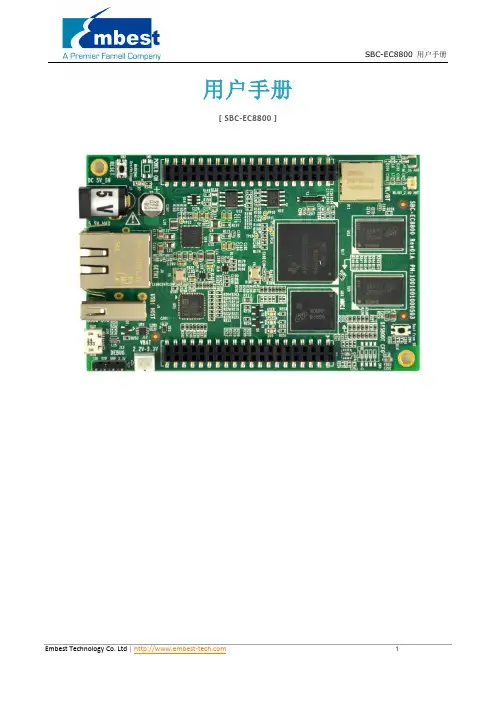

SBC-EC8800 用户手册说明书
用户手册[ SBC-EC8800 ]版权声明：●SBC-EC8800评估板及其相关知识产权由深圳市英蓓特科技有限公司所有。
●本文档由深圳市英蓓特科技有限公司版权所有，并保留一切权利。
在未经英蓓特公司书面许可的情况下，不得以任何方式或形式来修改、分发或复制本文档的任何部分。
免责声明：●产品附带光盘所提供的程序源代码、软件、资料文档等，深圳市英蓓特有限公司不提供任何类型的担保；不论是明确的，还是隐含的，包括但不限于合适特定用途的保证，全部的风险，由使用者来承担。
版本修改内容作者Rev1.0 初始版本John XinRev1.1 修改WLAN的功能框图和参数描述John Xin目录历史记录..... . (3)目录............. .. (4)第1章产品概述 (5)1.1 产品简介 (5)1.1.1 包装内容 (5)1.1.2 产品特性 (5)1.2 接口位置介绍 (6)1.3 系统框图 (7)1.4 产品尺寸(单位：mm) (8)第2章硬件系统简介 (9)2.1 最小系统 (9)2.1.1 CPU (9)2.1.2 Memory (10)2.1.3 PMIC (14)2.2 外部接口 (15)2.2.1 LED (15)2.2.2 按键、拨码开关 (16)2.2.3 以太网 (18)2.2.4 USB (19)2.2.5 UART (20)2.2.6 WLAN+Bluetooth (20)2.2.7 RS485 (22)2.2.8 CAN (23)2.2.9 MicroSD (24)2.2.10 LCD (24)2.2.11 Camera (27)2.2.12 扩展接口 (28)技术支持和保修服务 (32)第1章产品概述1.1产品简介SBC-EC8800是英蓓特面向于医疗仪器、工业控制、通信等领域推出的一款基于TI AM437x的评估板。
该处理器集成了高达1GHz的ARM Cortex™-A9内核，并提供了丰富的外设接口。
AS-i主站控制器使用手册
AS-i主站控制器使用手册1.1AS-i 诊断LED在主站控制器显示面板上有三个诊断LED指示灯。
这些指示灯显示AS－i主站的状态和AS－i系统的一些与从站的连接信息。
具体含义如下：（常亮）AS-i 主控制器电源模块已供电，并且主控制器至少已经和一个以上确定的从站进行正常的通讯。
（闪烁）AS-i 主控制器电源模块已供电，但是主控制器没有和任何确定的从站进行正常通讯。
主控制器组态模式被激活，但组态监视器未被激活。
主控制器组态模式被激活，无法切换到保护模式。
因为主站上连接有一个地址为0的从站。
从站实际的物理配置状况和当前的所组态不一致。
在所连接的从站中至少有一个出现外部错误。
主控制器面板LED显示如图1-1所示：图1-1 AS-i主控制器面板1.2连线连接和从站设置虽然AS-i单元对短路和反极性连接的故障带有专门的保护，但是对控制器模块接线时还是应该先关掉电源。
当给主站模块接电源线时，先去掉模块上的端子盖，然后用黄色电缆接到AS-i +/-，棕色接正，淡蓝色接负。
一端接在AS-i控制器上ASi1+（或ASi2+）和ASi-（ASi2-），另外一段接在AS-i电源模块的ASi+和ASi-上，同时利用辅助电源给AS－i控制器的+24V电源供电。
送上电源，AS-i 主站和AS-i电缆都被供上电了。
具体连接方式见图1-2。
如果AS-i 控制器被供电，而该系统上没有连接从站时，绿色的 LED‘+PWR/COM’闪烁。
图1-2 AS-i电源模块及主控制器接线方式通过主站控制器上的按钮配合文本/图形显示可以完成从站地址设置。
方法如下：使用方向向左的按钮(‘Menu'）选择控制器菜单，然后使用按钮选择‘Slaves adr.’，确认选择用方向向左的按钮(‘OK’)，然后选择‘Easy Startup’。
重要提示：每个从站中存储的地址都是稳定不变的，为了使AS-i主站能与每一个从站进行单独通讯，每个地址在系统网络中只能出现一次，也就是一个地址只能分配给一个从站。
8809 8808 系列温控器 说明书
8809/8808系列温控器使用说明书显示示意图尊敬的客户,首先感谢您选用本公司生产的8809型和8808型系列电采暖温控器,安装和使用前希望您仔细阅读本说明,这将有助于您充分了解本产品的功能,从而保证您的正确安装和使用.①本产品电子集成度较高,请不要在过分潮湿的环境下使用.②由于本产品采用上下散热孔,因此请在装饰墙面时对上部散热孔采取一定的保护措施,以防止进水后电子器件短路,造成机器损坏.③请不要在高于50℃的环境下使用,否则,对机器的使用寿命将会产生很大的影响.如安装过热保护传感器,请将其穿入穿线管中，放置于需要测温的地方切勿将其线及探头直接接触水泥沙浆。
功能及特点大屏幕液晶显示,用户操作界面友好。
五种工作模式：定程、非程、日程、周程、防冻周编程(每日六时段)，为用户节约能源。
预置固定时段程序，方便用户使用。
内置防冻功能，使用安全。
温度上限锁定：可调（标准：6-99℃）宽范围温度设定，适应不同应用环境。
室内温度测量蓝色背光(备选项)时钟功能键盘锁定功能过热温度保护(8809S;8809SD;8808S;8808SD)远距离测温(8809W;8809WD;8808W;8808WD)技术指标温度设定范围：5～99℃温控精度：±1℃防冻温度：8℃（可定制）过热保护温度:40 ℃（可定制）温控容差：±1℃（可定制）输出方式：继电器本机功耗：<1W电源电压：220V±10% 50HZ额定负载：3000W最大电流：16A（8809） 10A（8808）屏幕尺寸：60*48mm外形尺寸：86*86*21mm/86*86*34mm安装孔距：60mm1、温度控制当被测温度高于设定温度时，加热设备停止加热；当被测温度低于设定温度时，加热设备开始加热。
2、五种工作模式定程：程序栏显示[定程]，温控器按下表出厂预置的时段和温度运行。
非程：程序栏显示[非程]，仅允许对温度进行设定。
IT8800 使用手册说明书
用户使用手册
直流可编程电子负载
IT8800 系列
型号IT8811/IT8812 IT8812B/IT8812C
© 版权归属于艾德克斯电子有限公司 Ver1.13 /MAR, 2012/ IT8800-701
1
用户使用手册
目录
IT8800 使用手册
第一章 验货与安装 ............................................................... 6
第二章 快速入门............................................................................................................................................ 9
2.1 开机自检 .............................................................................................................................................. 9 2.1.1 介绍 .............................................................................................................................................. 9 2.1.2 自检步骤....................................................................................................................................... 9 2.1.3 如果负载不能启动 ...................................................................................................................... 10
RDC880集中控制器产品使用说明书
RDC880集中控制器地址：厦门市集美区软件园三期 B 区 B10 栋 13 层电话：************网址：厦 门 人 达 科 技 有 限 公 司 Xiamen Renda T echnology Co.,Ltd产品使用说明书产品名称： RDC880集中控制器版本编号： V1.0.3修订时间： 2021.3.22目录1. 产品概述 (1)1.1. 功能特点 (1)1.2. 产品用途 (1)2. 技术参数 (1)2.1. 输入参数 (1)2.2. 硬件平台 (1)2.3. 软件控制平台 (2)3. 接口说明 (3)4. 集中器典型接线图 (4)5. 外观尺寸及安装方式 (5)6. 指示灯说明 (5)7. 操作说明 (6)7.1. 按键说明 (6)7.2. 操作说明 (7)7.2.1. 回路控制 (7)7.2.2. 电能信息 (8)8. 参数配置 (8)8.1. 配置连接图 (8)8.2. 状态 (9)8.2.1. 概览 (9)8.2.2. 防火墙 (9)8.2.3. 路由表 (10)8.2.4. 系统日志 (11)8.2.5. 内核日志 (11)8.2.6. 系统进程 (12)8.2.7. 实时信息 (12)8.3.系统 (13)8.3.1. 系统 (13)8.3.2. 管理权 (14)8.3.3. 备份/升级 (14)8.3.4. 重启 (16)8.4. VPN设置 (16)8.4.1. PPTP (16)8.4.2. L2TP (17)8.4.3. OpenVPN (18)8.5. 网络 (19)8.5.1. 接口 (19)8.5.2. 无线 (23)8.5.3. 交换机 (24)8.5.4. DHCP/DNS (25)8.5.5. 静态路由 (25)8.5.6. 防火墙 (26)8.5.7. 网络诊断 (30)8.5.8. Turbo ACC 网络加速设置 (31)8.6. 数据采集 (32)8.6.1. 接口设置 (32)8.6.2. 服务器设置 (32)8.7. 集中器 (33)8.7.1. 基本信息 (33)8.7.2. 上报中心 (34)8.7.3. 定时任务 (35)8.7.4. 电表数据 (36)8.7.5. IO状态 (36)注意事项使用前，请详细阅读本规格书，以免造成安装错误，导致设备无法正常使用1.产品概述1.1.功能特点基于高性能32位工业级微处理器，主频880MHz；采用高可靠的 Linux内核和web服务器；带液晶显示功能，多个指示灯，多个按键；具有10/100M/1000M 以太网接口，RS485 接口；支持4G通信方式，支持以太网远程通讯方式，可扩展为5G全网通通讯方式；支持wifi通信，支持远程运维，远程登录设备并配置；方便本地wifi连接和设置；支持远程程序升级，支持以太网、本地程序升级；内置智能电表，实现远程电能等数据读取，支持外置电表远程数据读取；内置高性能PLC通信模块，实现智能路灯控制；内置4路DO开关量输出，6路开关量DI 输入检测， 2路交流DI 输入检测；全密封防护外壳，抗干扰能力强，能经受高压、雷电及高频信号干扰；1.2.产品用途集中控制器适用于公共照明，远程配电箱线控开关控制，远程灯具开关控制，远程电能数据监控隧道照明，市区道路照明，景观照明，能耗监控。
锐捷WS6008无线控制器安装手册
RG-WS6008系列无线控制器文档版本：V1.01版权声明copyright © 2015锐捷网络保留对本文档及本声明的一切权利。
未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分内容或全部进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。
以上均为锐捷网络的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。
本手册仅作为使用指导。
锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。
前言感谢您使用锐捷网络产品，本手册为您提供了详细的硬件安装指南。
使用范围本手册主要介绍了产品在功能上和物理上的一些特性，提供了安装步骤、故障排除、技术规格，以及电缆和连接器的规格和使用准则。
适用于想对上述内容进行了解且在安装和维护网络硬件方面具有一定经验的用户。
同时假定该款产品的用户熟知相关术语和概念。
技术支持⏹锐捷网络官方网站：/⏹锐捷网络在线客服：⏹锐捷网络官方网站服务与支持版块：/service.aspx⏹7×24小时技术服务热线：4008-111-000⏹锐捷网络技术论坛：⏹常见问题搜索：/service/know.aspx⏹锐捷网络技术支持与反馈信箱：4008111000@文档格式约定本书采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：注意、警告、提醒操作中应注意的事项。
说明、提示、窍门、对操作内容的描述进行必要的补充☑对于产品的支持情况进行必要的补充。
LS25S-250系列第二代操作手册ACWC88290008-312(01)
7.1 概述……………………………………………………………………………… 56 7.2 压缩机可能发生的故障及排除方法 ……………………………………………………56 7.3 传感器使用说明及控制器参数的校准-豪华型微电脑控制器I ……………………… 57 7.4 传感器使用说明及监控器参数的校准-寿力监控器SUPERVISOR II …………………58
VI
5.7 空气过滤器的保养·…………………………………………………………………………… 26 5.8 油气分离器的保养·…………………………………………………………………………… 27 5.9 压力调节器的保养·…………………………………………………………………………… 27 5.10 最小压力阀的保养·…………………………………………………………………………… 28 5.11 放空阀的保养·………………………………………………………………………………… 28 5.12 控制管路过滤器的保养·……………………………………………………………………… 29 5.13 电磁阀的保养·………………………………………………………………………………… 30 5.14 联轴器的拆装与保养·………………………………………………………………………… 32 5.15 变频器的保养·……………………………………………………………………………33 5.16 寿力压缩机专用电机的维护说明·………………………………………………………… 33 5.16.1 低压电动机·………………………………………………………………………………… 33 5.16.2 高压电动机·………………………………………………………………………………… 35
第六章 电气原理图
6.1 风冷机组电气原理图-低电压（寿力监控器SUPERVISOR II）·………………………… 37 6.2 风冷机组电气原理图-低电压（豪华型微电脑控制器I）·……………………………… 39 6.3 高压电柜的接口原理图-高电压·……………………………………………………………… 41 6.4 风冷机组电气原理图-高电压（寿力监控器SUPERVISOR II）·…………………………42 6.5 风冷机组电气原理图-高电压（豪华型微电脑控制器I）………………………………… 45 6.6 水冷机组电气原理图-低电压（寿力监控器SUPERቤተ መጻሕፍቲ ባይዱISOR II）·……………………………48 6 . 7 水 冷 机 组 电 气 原 理 图 - 低 电 压 （ 豪 华 型 微 电 脑 控 制 器 I ）· … … … … … … … … … … 4 9 6.8 水冷机组电气原理图-高电压（寿力监控器SUPERVISOR II）·……………………………50 6.9 水冷机组电气原理图-高电压（豪华型微电脑控制器I）………………………… 53
蓝迪通信科技有限公司LDICK-01IC卡智能控制器使用说明书
版本号：202308501010105LDICK-01IC卡智能控制器使用说明书微信公众号目录第一章产品概述 (4)1.1概述 (4)1.2产品特点 (4)第二章产品功能 (5)第三章技术参数 (6)3.1产品外观 (6)3.2技术参数 (6)第四章参数设置 (7)4.1端子定义 (7)4.2安装方式 (8)4.3参数初始化 (9)4.4功能参数 (10)4.5控制器及相关软件使用 (19)第五章常见问题解决办法 (23)附录 (24)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山蓝迪通信科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。
商标声明：为唐山蓝迪通信科技有限公的注册商标。
本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。
注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
公司声明：本说明书最终解释权由蓝迪通信科技公司负责。
1.1概述IC卡智能控制器是集成型多功能RTU，内部集成高性能计算处理芯片，微功耗设计，可处理各种模式的计量、设备控制、介质监测，用于物联网传感终端、自动设备监测控制终端。
产品广泛应用于水利、水政、水务等水利信息化建设中。
1.2产品特点●通过水利行业权威检测。
●多用户计量。
●多种刷卡模式：一表多卡、一表一卡、一卡多表。
●多中心上报。
●多种设参方式：电脑设参、蓝牙设参、刷卡设参和远程设参。
●支持各家组态软件和用户自行开发软件系统。
第二章产品功能·预付费远程控制功能；·全中文液晶显示，直观、简洁、方便；·准确记录每次充值的时间和充值量，确保操作透明、安全；·实现一表一卡、一表多卡模式；·计费方式：多种计量方式，实现水量计量、电量计量、时间计量方式；·采集功能：采集流量计、积算仪、电表等数据，支持多种仪表协议；·输出控制功能：继电器输出控制水泵或模拟信号输出控制开度阀门；·充值功能：支持非接触式IC卡、远程充值剩余量；·远程管理功能：支持通过无线传输设备进行远程参数设置、程序升级；·具有余量不足预警功能，提示客户及时充值，且可以设置阀门控制余量；·采用非接触式IC卡，操作简单，使用方便，避免接触式IC卡触电不良的缺陷；·具有防雷保护功能，确保控制终端在雷雨季节安全运行；·设备具有唯一编号，数据动态加密，实现一卡一密，具有更高的保密性；·传输方式：内嵌4G、NB-lot、LoRa远传模块。
Moxa ioLogik E2200 系列乙太网络远程I O设备说明书
ioLogik E2200系列具備Click&GO邏輯的智慧乙太網路遠端I/O特色與優點•具備專利Click&Go控制邏輯的前端智慧，多達24項規則•與MX-AOPC UA伺服器進行的主動通訊•透過點對點通訊節省時間和接線成本•支援SNMP v1/v2c/v3•透過網頁瀏覽器輕鬆完成配置•使用Windows或Linux版MXIO程式庫簡化I/O管理•支援寬溫工作環境，適合-40至75°C（-40至167°F）環境認證簡介Moxa的ioLogik E2200系列乙太網路遠端I/O是PC型資料擷取和控制裝置，使用基於事件的主動報告來控制I/O裝置，並採用Click&Go程控介面。
不同於被動而且必須輪詢資料的傳統PLC，Moxa的ioLogik E2200系列與我們的MX-AOPC UA伺服器配對時，將使用主動訊息與SCADA系統進行通訊，該訊息僅在發生狀態變更或配置事件時推送到伺服器。
此外，ioLogik E2200配備使用NMS（網路管理系統）進行通訊和控制的SNMP，IT專業人員可以將裝置配置為按照已配置的規格推送I/O狀態報告。
這種在例外狀況發生時進行報告的方法是基於PC的監控的新方法，相較於傳統輪詢方法，這需要的頻寬更少。
免PC告警和控制智慧這個裝置支援簡單而強大的Click&Go™技術，可配置透過電子郵件、TCP/UDP或SNMP陷阱傳送的事件驅動報告和告警，為您提供強大而有效的工具，以即時傳送有時間戳記的狀態更新。
藉由內建的Click&Go™智慧，可以對於與簡單輸入觸發條件配對的簡單輸出配置這個裝置，而不需要PC控制器。
這個裝置由於這項特點而能夠按照使用者指定的條件自動報告I/O事件。
用於乙太網路裝置管理的SNMP藉由使用SNMP，IT工程師可以將裝置配置為針對特定I/O事件傳送告警(SNMP trap)，或用來直接讀取或寫入I/O暫存器。
惠威 HY900 有线全数字会议主机控制系统说明书
有线数字控制会议系统（HY900MANUAL）产品说明书前言欢迎您使用HiVi惠威会议系统产品。
在安装和使用本产品之前，请您务必仔细阅读随机配送的资料，这会有利于您更好的使用本产品。
未严格按本手册说明操作而导致的错误或造成的任何损失，HiVi惠威将不承担责任。
本手册中的图片仅供参考，如果图片与实际产品不符，请以实际产品为准。
为更好地提供服务，HiVi 惠威保留对本手册中描述的产品和软件程序以及本手册的内容随时更新和修改的权利，恕不另行通知。
本手册内容受著作权法律法规保护，未经HiVi惠威事先书面授权，不得以任何方式复制、抄录本手册，或将本手册内容以任何形式在任何媒体中进行传播，或将本手册翻译成任何文字。
为确保设备可靠使用及人员的安全，请在安装、使用和维护时，严格遵守以下事项：1.为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将系统设备受雨或受潮，阴雨潮湿天气或长时间不使用时，应关闭设备。
2.会议系统主机的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。
3.非专业人士未经许可，请不要试图拆开设备，不要私自维修，以免发生意外事故、严重导致损坏。
4.安装时确保安全。
使用过程中发现本产品的实际情况与本手册有不一致之处，或您想得到最新的信息，以及您有任何问题或想法，请垂询本公司。
第一章·系统介绍HY900有线全数字会议系统，是HiVi惠威针对现代大、中、小型会议的使用场合而研发设计的专门电子会议设备，具有讨论、表决、同传、签到、服务呼叫、自动摄像跟踪功能；系统采用100M以太网总线，实现会议控制数字化、音频数字化、网络化。
采用稳定性高的嵌入式软件操作系统、专用航空级带螺纹及锁紧接口的接插电缆，完全胜任工程严柯施工要求和长时间会议使用考验。
系统遵循HiVi自主专利的会议控制协议（HCCP）与音频流协议（HCAP），具备在线升级功能，维护升级智能化。
系统特色：1．支持单元即插即用，随时增加会议单元与会，会议管理简洁高效；2．支持单元热插拔，不影响在线会议单元，有效保障会议正常进行；3．单元链路节点记忆，单元掉电在原链路节点重新上电可以继续工作；4．集中供电和分布供电的新特性，满足不同工程施工和布线的需要，为工程提供灵活多样的解决方案；5．具有单独的会场全景摄像图像输出功能，在一般的会议发言摄像跟踪基础上，为会议提供更周到、更全面的会场摄像跟踪解决方案。
TEMI880使用说明书
TEMI880使用说明书恒温恒湿可编程控制器- 1 -目录1. 安装说明......................................................... .31.1 安全注意事项 (3)1.1.1 有关对本使用说明书的注意事项: (3)1.1.2 有关本产品的安全及收造（变更）的注意事项: (3)1.1.3 有关本产品的免责 (4)1.1.4 有关对本产品的品质保证条件 (4)1.2 外观检查及配件确认 (4)1.2.1 产品配置确认 (5)1.2.2 包装内容确认 (5)1.2.3 发现有问题产品的处理方法 (6)1.3 产品安装 (6)1.3.1 安装 点及环境的注意事项: (6)1.3.2 安装时注意事项： (7)1.3.3 安装外形尺寸 (8)1.3.4 开孔尺寸 (8)1.3.5 支架安装方式 (9)1.3.6 安装断路电路器 (10)1.4 配线 ..........................................................111.4.1 配线方法 (11)1.4.2 接线柱配线图 (12)2. 使用说明.........................................................192.1 设定按钮 (19)2.2 设定值输入键盘 (19)2.2.1 设定值输入键的功能与说明 (20)2.2.2 参数设定方法 (20)2.2.3 设定值输入方法 (21)2.3 本运行设定流程图 (22)2.4 初始画面 (23)2.5 主画面 ........................................................232.6 运行画面 (24)2.6.1 程序停止画面 (24)2.6.2 程序运行画面 (27)2.6.3 定值停止画面 (29)2.6.4 定值运行画面 (29)2.7 操作设定画面 (30)- 2 -2.8 预约设定画面 (33)2.9 曲线显示画面 (34)2.10 程序设定画面 (35)2.10.1 程式编辑画面 (36)2.10.2 循环设定画面 (40)2.10.3 档案管理画面 (42)2.10.4 讯控设置画面 (43)2.10.5 待机动作设定画面 (46)2.10.6 程式名称设定画面 (48)3. 系统设定.........................................................493.1 输入设定画面 (50)3.1.1 温度输入设定 (50)3.1.2 湿度输入设定 (51)3.1.3 输入表示画面 (52)3.2 输出设定 (53)3.3 开/关和IS的参数设定画面 (54)3.3.1 开/关信号设置 (54)3.3.2 IS设定 (56)3.4 继电器设置画面 (58)3.5 警报与DI错误名称设定画面 (63)3.5.1 警报设定 (63)3.5.2 DI错误名称设定画面 (65)3.5.3 发生DI错误的画面 (65)3.6 初始化显示设定 (66)3.6.1 状态表示灯设定 (66)3.6.2 更收密码 (67)3.7 PID设置画面 (68)3.7.1 PID范围设定 (68)3.7.2 PID组参数设定 (71)- 3 -1. 安装说明1.1 安全注意事项非常感谢您购买我公司的“温度湿度可编程控制器”。
Tmaster(常规)操作手册
© Copyright -Joton Special Equipment (Shanghai) Ltd. http: //
9
3.3 控制器的背面
4．更换I2-manager和Tmaster芯片
开/关机
开/关机按键。
24/06/96 11:09 日历及时钟 在屏幕的最下一行显示文字信息
当机组没有报警发生，此位置会显示当前的工作状态：“开机/关机/手动/节能。” 当机组有报警或警告发生时，此位置会显示相应故障类型信息文字。
3.3 Tmaster控制器的菜单 就像操作PDA或WINDOW NT一样，点击您想进入的菜单，跳转至您想观察的机组，
22.1 50.4 为此机组的回风温湿度。 ♦ 在单个机组的窗口中显示信息为该机组的信息，并且在此窗口中执行的操作也是针对这一台机组。在
单个机组窗口中可以方便地用方向键在不同机组菜单中切换。
3.1 Tmaster与I2-manager的联接 Tmaster控制器安装在机组的面板上，通过八芯RJ45 JOBUS网线联接，最大距离10
调节阀动作时间 加湿器电压
电加热级数
加湿器类型
加热迟滞区
加湿蒸汽输出量
模拟量输出 1 漏水警告
模拟量输出 2 自动重启动时间
PUMPDOWN 图形控制器开关
休眠方式 第一间隔 第二间隔 每周休眠时间 休眠中间区域或关闭 休眠方式重新设定
参数校准 温度 湿度 PTC3
系统设置菜单
语言
标准设置
联机台数 系统编号
h 模块 4 d
报警复位
ON/OFF
温湿度设定 历史曲线 模块设置菜单
h 模块 4 d 亮度调节 故障报表 系统设置菜单
工作时间 空调机组 压缩机 1 压缩机 2 加湿器 加热器 自然冷却
K-CU01 主控制器模块使用说明书
HOLLiAS MACS -K系列模块2014年5月B版HOLLiAS MAC-K系列手册- K-CU01 主控制器模块使用说明书重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。
警告图标：表示存在风险，可能会导致安全隐患。
提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。
目录1.概述 (1)2.接口说明 (2)2.1主控单元结构示意图 (2)2.2底座接口说明 (4)2.3地址跳线 (8)2.4IO-BUS (11)3.状态灯说明 (12)4.其他特殊功能说明 (14)4.1短路保护功能 (14)4.2诊断功能 (15)4.3冗余功能 (15)4.4掉电保护 (16)5.工程应用 (18)5.1底座选型说明 (18)5.2应用注意事项 (18)6.尺寸图 (19)6.1K-CU01尺寸图 (19)6.2K-CUT01尺寸图 (19)7.技术指标 (20)7.1K-CU01主控制器模块 (20)7.2K-CUT01 4槽主控器底座 (21)K-CU01主控制器模块1.概述K-CU01是K系列硬件的控制器模块，是系统的核心控制部件，主要工作是收集I/O模块上报的现场数据，根据组态的控制方案完成对现场设备的控制，同时负责提供数据到上层操作员站显示。
控制器基本功能块主要包括系统网通讯模块、核心处理器、协处理器（IO-BUS主站MCU）、现场通讯数据链路层、现场通讯物理层、以及外围一些辅助功能模块。
K-CU01控制器模块支持两路冗余IO-BUS和从站I/O模块进行通讯，支持两路冗余以太网和上位机进行通讯，实时上传过程数据以及诊断数据。
可以在线下装和更新工程，且不会影响现场控制。
K-CU01控制器模块支持双冗余配置使用。
当冗余配置时，其中一个控制器出现故障，则该控制器会自动将本机工作状态设置为从机，并上报故障信息；若作为主机出现故障，则主从切换；若作为从机出现故障，则保持该状态。
ALTEC AL808 说明书
② 外 型 尺 寸(宽×高 × 深,单 位: mm)
无 96×96×100
D
48×96×100
E
96×48×100
M 72×72×100
S
48×48×100
A
160×80×100
B
80×160×100
·1·
CONTROLLER AL808
③ ④ 输 出1、 输 出2
96
RA P MA N
控 设 定 … … 等 多 种 功 能 参 数,用 户 可 根 据 需 要 选 择 设 置.
◆采 用 了 本 公 司 专 有 的 高 速16位A/D转 换 器,采 样 及 处 理 周 期125mS,因 此 不 仅 适 用 于 温 度 、 湿 度 等 缓 变 量 的 精 确 控 制,而 且 特 别 适 用 于 压 力 、 张 力 等 快 速 变 化 量 的 精 确 控 制.
PAR
A/M
A LTE C
AL808M
12
100
25
68
68
30
AL808D
48
PV SV
OP 1
OP 2
RA P
MA N
CO M
CO M
A/M
PAR A LTE C
AL808D
12
100
25
45
92
30
·3·
CONTROLLER AL808
AL808E
PV
SV A LTE C
0
无输出
R
继电器输出(常开触点,3A/250V AC)
L
逻 辑 电 平 输 出( 2 0 V / 1 0 m A ) ,可 驱 动 大 功 率 固 态 继 电 器S S R
远程I O终端 RZMS-U9规格书说明书
RZMS系列远程I/O机型: RZMS－U9T－① ①在下列代码中选择。
（例如: RZMS－U9T－M2）端子形状T : M3螺丝端子①供电电源◆交流电源M2: 100～240V AC (允许电压范围 85～264V AC、47～66Hz)◆直流电源R : 24V DC (允许电压范围 24V±10%、纹波系数 10%p-p以下) REM3－250 可直接连接在RZMS－U9的螺丝端子上， 但是由于发热会影响冷端补偿精度和标准精度，因此建议 您使用转接端子。
・组态软件（机型: RZMSCFG） 可从本公司的网站下载组态软件。
将本产品连接到电脑时，需要专用的连接电缆线。
所需专 用电缆线的型号请参照本公司网站的下载网站或组态软件 的使用说明书。
注）此软件的运作状况是在日文版与英文版OS上确认的。
・供电电源、通信: 连接器型欧式端子盘(适用电缆线: 0.2～2.5mm 2 (AWG24～12)、露线长度7mm)・RS-232-C: 9针D-sub接口（阳型） (固定螺丝 No.4-40 UNC)・输入信号、报警输出: M3螺丝端子连接 (紧固扭矩为0.6N·m)・设定器: 背面接口RS-232-C电平端子螺丝材质: 铁表面镀镍机壳材质: 灰色耐燃性树脂隔离: 输入1－输入2－输入3－输入4－输入5－输入6－输入7－输入8－输入9－输入10－输入11－输入12－触发输入－报警输出－RS-232-C・RS-485・设定器接口－电源端子－接地端子间零点和量程调整: 对于所有的输入类型，可根据应用情况进行零点和量程的调整。
(用RZMSCFG进行调整)熔断报警: 对于热电偶输入和热电阻输入，可以设定无熔断报警、上限报警和下限报警。
欲将由传感器以及布线电阻和检测电流引起的测量误差控制在最小时，请在无熔断报警的状态下使用。
热电阻时，对于设定模式，测量值有时会过渡性地向与设定相反的方向摆动。
CN616TC1 电子流水桶控制器说明书
经济型1⁄4 DIN 6区PID温度控制器CN616系列是一类多功能6回路、基于微处理器的控制器，它旨在实现简便的前面板或远程设置和操作。
每个温区按照先后顺序进行扫描，并显示活动温区。
可锁定单个温区，以便进行监测。
每种仪器都可编程，以满足操作人员的以下需求：热电偶类型、温度单位、配置为锁定或非锁定的上限、下限或者上限／下限报警；带手动调整的自动调谐或手动PID设置。
操作人员可以设置温区显示扫描时间和斜坡／恒值。
断电时，参数和设定值都会保留。
提供密码保护，可防止对校准、PID设置和斜坡/恒值曲线参数的意外更改。
如果断电，控制器将保留全部最新参数并回到“RUN”（运行）模式。
所有CN616控制器都有RS232三线制串行通讯接口。
RS232程序能够监测多达10台通过菊花链连接在一起的仪器。
线路电压是120 Vac或240 Vac，可通过外部跳线组件选择。
通过使用方便的螺钉接线端插头，可在仪器背部进行电气连接。
CN616系列采用安全密码来保护设置。
可以在前面板上启用或者禁用该密码，并且可通过RS232接口更改密码。
校准通过前面板进行，并单独受密码保护。
可提供更高级别的密码。
这种仪器封装在1⁄4 DIN铝质外壳中，安装时不用将外壳拆下。
它安装在1⁄4 DIN 面板开孔中，并用滑动托架固定。
通过6个DC脉冲输出（每个温区1个）来控制该设备。
CN616系列U6回路PID控制器U自动调谐或手动调谐U加热或冷却控制U每个温区都有20段斜坡／恒值曲线参数U密码保护U用户可编程U标配RS232数字通讯接口U前面板校准U上限、下限或上限／下限报警，锁定或非锁定U可编程热电偶类型J、K、T、R、S、E、B或CU1⁄4 DIN铝质外壳U免费软件（兼容至Windows XP操作系统）CN616TC1，图片为实际尺寸。
提供一个单输出继电器，以指示任何温区中的报警条件。
该仪器通过闪烁主温度显示屏，同时闪烁报警温区编号来指示报警条件。
EIO说明书
EIO远程IO联网设备说明书(Ver2.6)一、产品说明 (3)1．EIO介绍 (3)2．的优势及应用范围 (4)二、使用及配置 (5)1、快速安装 (5)1.最小系统需求 (5)2.安装 (5)3.检查EIO运行状态 (6)4.安装使用虚拟串口软件 (7)5.恢复出厂值 (10)6.设备配置 (10)2、网络参数设置 (11)3、配置EIO (11)4、EIO控制协议 (12)5、注意事项 (12)6、免责声明 (12)三、常见问题 (13)四、保修服务及技术支持。
(13)1、免费保修 (13)2、免费保修服务方式 (13)3、不属于免费保修的情况 (14)23一、一、 产品说明产品说明1． EIO 介绍介绍EIO 是同时集成I/O 控制和RS232/RS485串口服务器的以太网设备，同时具备开关量输出、开关量采集、串口服务器等功能，可同时替代I/O 卡和串口服务器。
支持Socket、虚拟串口两种用户通讯接口，用户可以按照Socket 标准，通过TCP/IP 连接与EIO 进行通讯。
也可以通过VSPM 虚拟串口软件，将EIO 虚拟成普通串口设备，可以有效的降低软件编写难度。
EIO 采用国际通用的Modbus TCP 作为通讯协议，可以与各类组态软件无缝结合。
首创EIO Link 技术，互联2个EIO 设备，可以将远程的开关量状态传输到控制中心，并完整重现，控制中心的开关量状态也可以传输到现场，2个EIO 的串口也可以进行透明数据传输，整个控制过程无需电脑，完全由2个EIO 实现。
EIO 设备具备光电隔离、ESD 防护等多用防护措施，可以稳定的工作在恶劣环境中。
2．的优势及应用范围的优势及应用范围优势优势比传统的电脑+I/O控制卡结构功能更多，工作更稳定。
同时集成I/O控制和协议转发，性价比更高。
实用化设计，简化部署难度。
较高的附加值。
提供例子程序的源代码，以及各种开发支持。
应用范围应用范围基于Internet的智能家居，安防系统设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DELUXE MICROPROCESSORCONTROLLER I豪华型微电脑控制器I型顺序控制及通讯协议手册深圳寿力亚洲实业有限公司 SHENZHEN SULLAIR ASIA INDUSTRIAL CO., LTD.零件号: 88290008-6802006年6月第01版目 录第一章 豪华型微电脑控制器I型通讯功能简介 (1)第二章 豪华型微电脑控制器I型顺序控制及通讯协议 (3)第三章 豪华型微电脑控制器I型Modbus通讯协议 (12)第四章 豪华型微电脑控制器I型与SUPERVISOR II在同一网络中以顺序方式联机运行时的参数设置与注意事项 (17)第一章 豪华型微电脑控制器I型通讯功能简介1． 豪华型微电脑控制器I型具有两路RS485通讯端口，1#RS485通讯端口采用顺序方式通讯协议工作，2#RS485通讯端口采用Modbus通讯协议方式工作。
2． 采用顺序方式工作时，不需要上位机等任何其它设备，只需将各豪华型微电脑控制器I的1#RS485口相互联接起来，并将工作方式等参数按联机规则设定后，各机组即实现联机控制。
在豪华型微电脑控制器I型用1#485口以顺序方式工作时，允许上位机通过2#RS485口对各机组参数进行读取，但此时不允许上位机通过2#RS485口对豪华型微电脑控制器I型进行写操作。
3． 采用Modbus通讯协议方式工作时，只需将各豪华型微电脑控制器I型的2#RS485口相互联接起来。
4． 通讯端口联线图如下：5． RS-485通讯口简介RS-485是典型的半双工通讯口，它使用同一线路发送和接收数据，线路上的发送器和接收器为差动式，使用两根数据线和一根地线，接收器通过两根线上压差接收信号，能消除共模噪声，有很强的抗干扰能力。
地线用以防止接收与发送器间的电位相差过大。
+line +5V 0V-line +5V0V Receiver1发送数据“1”时，+线为5伏，-线为0伏，发送数据“0”时，+线为0伏，-线为5伏。
发送器有三态，它可以置数据线为1（5伏）、0（0伏）或高阻状态。
所有的发送器（某一个发送器除外）都应处于三态模式，否则发送将会失败，发送器也可能被损坏。
6．豪华型微电脑控制器I型有如下几种控制模式：※挂起——响应查询命令，可以发回机组的状态，参数信息；但不响应主机（计算机）的Start（起动），Stop（停机），Load（加载）和Unload（卸载）命令。
※遥控——响应查询命令，可以发回机组的状态，参数信息，但不响应主机（计算机）的Start，Stop，load和Unload命令。
该状态允许遥控输入，输出（start/stop，load/unload，master/local）。
※顺序时间——基本上每秒钟发送一次状态信息，根据顺序时间对机组进行控制（启动、加载或卸载）。
※编号顺序——基本上每秒钟发送一次状态信息，根据机组的编号（COMID#）对机组进行控制（起动，加载或卸载）。
※ MODBUS——采用MODBUS通讯用上位机进行控制时选择此方式。
Transmitter ReceiverGND GND第二章 豪华型微电脑控制器I型顺序控制协议 本章将主要介绍豪华型微电脑控制器I型顺序控制和通讯方面的内容，与机组的操作相比，这方面的内容更加专业化。
豪华型微电脑控制器I型使用1#RS-485串行通讯口。
1． 通讯时，必须正确地设定以下参数。
※通讯编号 --------在通讯线路上机组的编号，范围为1~8，每台机组的通讯编号必须是唯一的。
※通讯速率 --------所有机组的通讯速率应相同。
（缺省为9600）※机组工作模式---设定为顺序时间或编号顺序。
※卸载压力----------在挂起、遥控时作为单机卸载点,在顺序方式工作时作为全线卸载点。
※最高管线压力----促使机组卸载的最高管线压力。
※最低管线压力----促使机组加载的最低管线压力。
※最低压力----------促使机组起动、加载的最低管线压力。
※恢复时间----------联机机组起动/加载/卸载的等待时间。
※轮换时间----------机组的一个顺序时间判断周期。
※机组供气量-------机组的供气量。
※顺序时间----------机组顺序运行累计时间。
2． 通讯方式监控器通过1#RS485口在顺序控制通讯协议下进行通讯时，可以与计算机进行通讯，有询问和广播两种通讯方式。
如果控制模式设为挂起、遥控，那么通讯采用查询方式，只有接到主机（计算机）的命令，监控器才发送信息。
在挂起、遥控模式下，监控器将不响应主机发出的控制命令，直接对机组进行控制（如起动停机和卸载），此时的通讯仅限于交换机组的状态、参数信息。
如果控制模式设为顺序时间或通讯编号，那么通讯采用广播方式。
在该方式下，监控器将定时发送状态信息。
发送间隔约为一秒。
这样，网络上的每台监控器都知道其它机组的运行状态。
通过时间分片技术，监控器发送信息的时间各不相同，避免了串行通讯线上的信号冲突。
3． 广播模式的优点：⑴． 由于没有主机，省去了响应时间，通讯量减少一半。
在主机/从机模式下，主机一定要发出命令才能得到各机组的信息。
而在广播模式下，监控器只要在自己的时间片内发出信息就行了。
⑵． 机组下网或上网对系统没有影响，不必选定主机。
⑶． 机组下网或上网对系统通讯没有影响，如果要对机组进行维护或手动控制，该性能是很有用的。
⑷． 机组停机后，监控器仍然发送状态信息，这样其它机组的监控器或系统监视器还能显示该机组的状态。
如果置为挂起模式，监控器不发送状态信息，但仍响应查询命令。
⑸． 由于控制决策在本地作出，系统的响应很快，调整、加载或卸载的反应时间都小于一秒。
起动的起动时间是：1秒+机组的Y-△转换时间+机组起动加载延迟时间。
⑹． 系统监控无需额外的通讯开销，由于各监控器每秒都发送状态信息。
系统监控器无需发命令就能获取各机组的状态信息。
此外，系统监控器还可以改善命令，查询状态，参数信息或控制机组的运行（系统监控器可以命令系统中的某一机组停机）。
⑺． 监控器无需一直接在网络上，在任何时候都可以装上或拆下系统监控器。
4． 信息格式以下介绍信息所能具有的格式@ 文本开始 STX（2）## 机组编号，两字符d 数据，数目不定，每个数据由逗分隔XX 校验码，两字符CR 回车（13）LF 前进一行（10）注意：在例子中将省略STX、CR和LF。
5． 信息类型5.1以下信息由主机发送给从机信息类型格式举例Q-状况简介 ##Qxx 01Q4E01S4C S-停机 ##SxxU-卸载 ##Uxx01U4A L-加载（调节） ##Lxx 01L5301F59 F-满载 ##Fxx01T4B T-调整 ##TxxE-紧急停机 ##Exx 01E5A如果机组处于停止状态。
U、L、F或T将起动机组。
5.2从机的响应：信息类型格式举例Q-状况简介 ##q1，2，h，r，01q0，115，1200，M，C65mxx1是排气量，2是P2，h是运行时间，r是运行状态，m是模式。
5.3运行状态（r）E---紧急停机M---手动停机 m-手动停机&常规错误R---遥控停机 r-遥控停机&常规错误B---暂停 b-暂停&常规错误S---起动 s-起动&常规错误U---卸载 u-卸载&常规错误L---加载 l-加载&常规错误T---调整 t-调整&常规错误F---满载 f-满载&常规错误5.4 模式（m）A-自动运行，可以遥控起停a-自动运行，不能遥控起停C-连续运行，可以遥控起停c-连续运行，不能遥控起停5.5 信息类型5.5.1 如果处于顺序控制状态，机组将发送以下信息：信息类型格式举例N-状态信息 ##N1，2，h，r，mxx01N0，115，2000，M，C88 M-系统监控器允许 ##Mxx 01M521是供气量，2是P2，h是运行时间，r是运行状态，m是模式。
5.5.2 以下信息由系统监控器发送信息类型格式举例G-取参数 ##Gn，xx 01G3，58P-更改参数 ##Pn，v，xx 01P3，1，93D-显示信息 ##Dxx 01D5BI-状态信息 ##Ixx 01I56A-自动运行模式 ##Axx 01A5EC-连续运行模式 ##Cxx 01C5C5.5.3 更改参数一栏内：n=编号，v=更改值。
注：压力修改及返回值单位都为PSI，不管控制器上面的单位。
1 显示语言（0=汉语，1=英语）2 机组类型（只读）-不能更改3 温度单位（0 摄氏度1＝华氏度）4 压力单位（0=公制单位，1=英制单位）5 卸载压力6 加载压差7 Y-Δ转换时间（0~10分钟）10 疏水间隔（0~30分钟）11 疏水时间（0~10秒）13 P1最大允许值（0~60秒）17 卸载停机时间（15~120分钟）20 电力恢复时间（-1—600秒）27 温度通道选择0=T1 T2 1=T1-T3 2=T1-T431 顺序控制模式（0-挂起，1-遥控，2-从机，3-时间，4-机组编号，5-MODBUS）32 顺序控制时间（0~65000）33 最高总管压力34 最低总管压力36 供气量（0~10000）37 轮换时间（10~250小时）38 通讯编号（1－8）41 恢复时间（2—30秒）50 T1CAL （-7--+7）℃51 T2CAL （-7--+7）℃52 T3CAL （-7--+7）℃53 T4CAL （-7--+7）℃54 T5CAL （-7--+7）℃55 T6CAL （-7--+7）℃57 P1CAL ( -29-29 ) PSI58 P2CAL ( -29-29 ) PSI59 P3CAL ( -29-29 ) PSI60 P4CAL ( -29-29 ) PSI61 dP1CAL (-15-15 ) PSI62 dP2AL (-15-15 ) PSI5.5.4从机的响应为：信息类型格式举例P-参数更改 ##pn，v，xx 01p5，1003Dg-参数状态 ##gn，v，xx 01p5，1003dd-显示信息 ##dm，mxx 01dE-STOP，0 72DEid,···，ddxxI-状态信息 ##q-状态简介 ##q1，2，h，r，01q0，0，E，C66mxx参数更改将送回更改值，如果更改值超出范围，更改无效，返回的仍是更改前的值。
