预埋螺栓施工组织设计方案(终稿)
预埋螺栓施工方案
总目录总目录 (1)第一章工程概况与施工组织设计 (2)第一节工程概述 (2)第二节编制依据 (2)第二章施工准备 (3)一、技术准备 (3)二、材料的准备 (3)三、施工现场准备 (4)第三章基础及设备基础施工技术方案 (5)一、基础施工技术方案 (5)二、设备基础施工技术方案 (5)三、预埋地脚螺栓安装 (6)四、预埋件的安装 (10)五、预留孔模及套管的安装 (12)六、预埋地脚螺栓安装示意图： (16)第一章工程概况与施工组织设计第一节工程概述建设单位：宁波江宁化工有限公司工程名称：宁波江宁化工有限公司8万吨/年顺酐及衍生物一体化工程建设规模：本工程为江宁化工810火炬构筑物,占地面积约1500m2，其中有两个大型火炬，及周边设备基础，大部分有预埋螺栓和预埋铁件。
其他单体有预埋螺栓均按此方案执行。
要求质量标准：国家施工验收规范一次性验收合格。
第二节编制依据1、根据810火炬装置工程建筑工程的施工图。
2、《工程质量规范》(GB50026-93）。
3、《建筑工程施工质量验收统一标准》（GB50300-2001）4、《混凝土结构工程施工质量验收规范》(GB50204—2002）.5、《钢结构工程施工质量验收规范》(GB50205-2001）6、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）7、《石油化工设备混凝土基础工程施工及验收规范》（SH3510-2000）8、《建设工程质量管理条例》(国务院第279号令）。
以及本公司有关工程管理、质量、工期、安全、文明考核，规定标准。
本公司质量体系文件“质量手册、程序文件、作业指导书”有关管理规定和文件。
第二章施工准备施工准备工作从内容上分技术准备、物资准备、施工现场准备、劳动力组织准备四部分。
一、技术准备（一）熟悉和审查施工图纸1、检查施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的规范要求。
2、施工图纸与其说明在内容上是否一致，施工图纸的各组成部分间是否矛盾。
预埋螺栓施工方案(终稿)
预埋螺栓施工方案一、概述本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有 M24、M30、M36、M42 等规格的地脚螺栓。
本工程预埋螺栓的埋设采用直埋法.直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓,与钢筋连成一体，再浇筑混凝土一次固定。
二、准备工作（1）、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图,了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。
1（2)、材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查,原材料检查的项目有：圆钢质量证明文件;螺栓出厂合格证，螺母质量证明书及出厂合格证;外观检查的项目有：螺栓的直径;螺栓的长度;螺栓的弯起长度;螺栓螺纹的长度;螺栓螺纹的质量(可随机按比例抽取，用螺母拧入,看拧入是否顺畅，咬合是否严密)；还应准备部分φ 6~φ 10 的钢筋及φ 3.2E40XX 型焊条，以备螺栓与钢筋固定使用.（3）、工具准备在预埋螺栓施工过程中使用的工具主要有；A、测量工具;经纬仪；水准仪(配塔尺）；钢卷尺(5m、50m）；水平尺；线锤；为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。
经纬仪:一般钢结构工程采用精度在 2s 级以上的光学经纬仪,对于高层钢结构工程宜采用激光经纬仪,其精度应在 1/2000 之内。
水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在±3。
0 ㎜/km.钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：温度改正数=0.000011(t－t)L—标定长度时的温度，式中L—测量长度；t-测量时的温度；t20℃。
施工方案-某工程整体性地脚螺栓预埋施工方案
施工方案-某工程整体性地脚螺栓预埋施工方案一、施工背景某工程地基处于湿地区域，为确保建筑物结构稳定和安全，需要在地基顶面进行地脚螺栓预埋施工。
二、施工方案1.前期准备（1）施工人员到场后，对工程现场进行综合评估，确认施工部位并确定施工方向。
（2）根据设计要求和要求进行必要的所有地面钻机操作。
（3）一旦地面钻机操作完成，准备确定施工位置，保证地面水平。
2.施工深度（1）根据设计要求，采用机械钻孔机打下潜孔，孔深不小于1300mm；（2）孔内使用配合比为1:2：3.5的混凝土填充至孔口以下100mm处，使混凝土具有一定的强度。
（3）地脚螺栓必须嵌入混凝土中，深度在350mm至500mm之间。
混凝土灌注时间不应超过15分钟。
3.螺栓型号选择确定螺栓型号应根据结构设计图，根据以下准则：（1）根据结构设计图，确认适当的规格地脚螺栓，包括直径、圈数、长度等。
（2）根据预埋地脚螺栓所在的位置，选择适当的镀锌铁件。
（3）确保地脚螺栓的强度满足设计规范和负载标准，确保可靠性和安全性。
4.地脚螺栓预埋（1）在孔内装入螺纹状地脚螺栓，直到顶部剩余400mm。
（2）在螺钉顶部加上螺母和螺丝，紧固螺母和螺丝，以确保地脚螺栓牢固。
（3）根据设计要求，确定预埋的地脚螺栓的数量和分布均匀。
5.螺栓涂层（1）地脚螺栓应喷涂轻质防腐剂，并在底部添加1至2mm厚度的沥青防止水份浸透。
（2）必须按照设计要求，确保地脚螺栓的防腐涂层满足设计要求。
三、安全措施1.施工人员必须在操作前接受充足的培训和证明比满足当地劳动和安全标准的资质。
2.施工现场必须设置警告区域和相关标志，以确保行人和车辆的安全，并采取必要的安全防护措施。
3.应采取必要的安全带、急救器材和救援设备，以确保施工人员的安全。
四、施工质量要求1.确保混凝土配合比符合设计标准，并达到规定的最小强度。
2.螺栓强度必须符合设计要求，并满足施工安全要求。
3.在施工过程中，必须进行必要的标记和记录，以确保所有地脚螺栓的位置和数量都在设计要求范围内。
预埋螺栓施工方案
预埋螺栓施工方案预埋螺栓是指在混凝土中事先埋入的螺栓，用于连接或固定构件。
预埋螺栓施工方案的主要目标是保证施工质量和安全性。
下面是一个700字的预埋螺栓施工方案。
一、施工准备1.安全措施：在施工现场设置安全警示标志，确保施工人员的安全。
配备必要的防护装备，如安全帽、安全鞋、鞋套、手套等。
2.机械设备准备：配备必要的机械设备，如起重机、气动扳手、电动扳手等，以便于预埋螺栓的安装和固定。
3.材料准备：准备好预埋螺栓、螺母、垫圈等必要材料，并进行质检，确保质量合格。
二、螺栓预埋施工流程1.确定位置和布置：根据设计图纸以及相关规范要求，确定预埋螺栓的位置和布置方法。
2.施工准备：在确定的位置上进行必要的挖掘和清理工作，确保施工区域的干净和平整。
3.制作模板：根据螺栓的规格和要求，制作相应的预埋模板。
模板的制作应精确，确保预埋螺栓的位置和方向准确无误。
4.浇筑混凝土：将预埋模板放置在挖掘好的坑内，并用木板加固。
然后按照施工图纸的要求，进行混凝土浇筑。
5.安装螺栓：在混凝土还没有完全凝固之前，将预埋螺栓插入到相应的位置。
螺栓的长度要根据设计要求和混凝土厚度来确定。
确保螺栓的垂直和水平度。
6.固定螺栓：用扳手或扳手等工具，将螺母紧固在螺栓上，并加以适当的力道和顺序，确保螺栓与构件的连接牢固。
7.清理现场：螺栓固定后，清除施工现场上的残渣和垃圾，并进行必要的修整工作，使施工现场整洁有序。
8.验收和记录：对已经固定的螺栓进行验收，并将验收结果进行记录，以备后续的整改和查验。
三、安全质量控制1.质检：对预埋螺栓和相关材料进行质量检查，确保其符合相关要求。
2.施工监督：设立专门的施工监督人员，进行现场巡查和检查，确保施工质量和安全。
3.培训培训：对参与预埋螺栓施工的人员进行相关培训，提高其相关知识和技能，并加强安全意识。
4.质量验收：在施工完成之后，进行质量验收，确保预埋螺栓的质量和使用效果。
以上是一个预埋螺栓施工方案的基本内容。

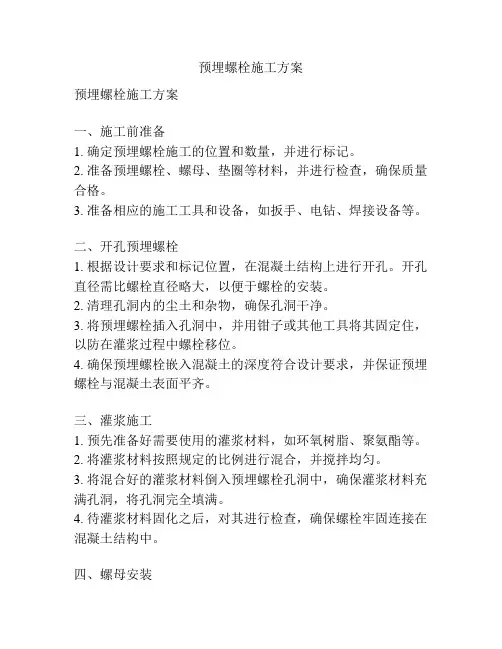

预埋螺栓施工方案
预埋螺栓施工方案预埋螺栓施工方案一、施工前准备1. 确定预埋螺栓施工的位置和数量，并进行标记。
2. 准备预埋螺栓、螺母、垫圈等材料，并进行检查，确保质量合格。
3. 准备相应的施工工具和设备，如扳手、电钻、焊接设备等。
二、开孔预埋螺栓1. 根据设计要求和标记位置，在混凝土结构上进行开孔。
开孔直径需比螺栓直径略大，以便于螺栓的安装。
2. 清理孔洞内的尘土和杂物，确保孔洞干净。
3. 将预埋螺栓插入孔洞中，并用钳子或其他工具将其固定住，以防在灌浆过程中螺栓移位。
4. 确保预埋螺栓嵌入混凝土的深度符合设计要求，并保证预埋螺栓与混凝土表面平齐。
三、灌浆施工1. 预先准备好需要使用的灌浆材料，如环氧树脂、聚氨酯等。
2. 将灌浆材料按照规定的比例进行混合，并搅拌均匀。
3. 将混合好的灌浆材料倒入预埋螺栓孔洞中，确保灌浆材料充满孔洞，将孔洞完全填满。
4. 待灌浆材料固化之后，对其进行检查，确保螺栓牢固连接在混凝土结构中。
四、螺母安装1. 在预埋螺栓露出的一端，安装螺母和垫圈，并使用扳手进行拧紧。
2. 确保螺母与螺栓之间的间隙适当，不得过松或过紧。
五、焊接施工（适用于需要焊接的预埋螺栓）1. 准备好相应的焊接设备和焊接材料。
2. 在预埋螺栓露出的一端进行焊接，确保焊接牢固可靠。
3. 对焊接部位进行检查，确保焊接质量合格。
六、验收和交付1. 对预埋螺栓施工的质量进行检查和验收，确保符合设计要求和施工规范。
2. 清理施工现场，确保安全、整洁。
以上就是预埋螺栓施工的方案，通过合理的准备和施工操作，能够保证预埋螺栓的牢固安装，为后续的施工工程提供可靠支持。
地脚螺栓预埋(专项)施工方案
地脚螺栓预埋(专项)施工方案工程概况：本工程的上部结构为钢结构，其中柱子为钢柱。
根据设计图纸的要求，在基础施工阶段需要预埋地脚螺栓，用于连接基础和上部钢柱。
本工程需要预埋的地脚螺栓数量为182根ø24、396根ø27和144根ø30.地脚螺栓施工的精度要求非常严格，因为其精度直接影响到钢柱的安装精度以至整个钢结构工程的安装精度。
因此，为保障施工的顺利进行，需要对此项工作严肃对待。
地脚螺栓预埋：首先，在厂房周边布下各轴线的外控桩点，以便在预埋时使用经纬仪进行投测控制。
其次，在每块固定模板上标注轴线刻画线。
预埋时，架设经纬仪从纵横两个方向投测，以进行初步固定。
然后，使用钢卷尺检查每个柱子地脚螺栓的相对距离以及每组地脚螺栓之间的定位尺寸。
经过复核无误后，利用事先做好的柱脚模板进行套对，只有套对合格后，才可利用短钢筋对地脚螺栓进行最后的固定。
施工方法：首先，按照施工图纸的要求，在柱墩预埋地脚螺栓处，需要进行轴线放线定位，以确定其水平定位位置和螺顶标高。
利用经纬仪将各轴线刻画在已固定好的模板上，作为各组螺栓安装的安装中心轴线。
螺栓安装时，拉尺测量出单个螺栓与轴向的相对尺寸。
并根据模板上的标记位置，用钢管搭设独立的螺栓组安装支架，并固定，以固定地脚螺栓和定位地脚螺栓标高用。
其次，为保证每组地脚螺栓中每个地脚螺栓相对位置的精确性和安装便捷性，本工程在埋设地脚螺栓过程中利用定位套板辅助安装。
在地脚螺栓安装完成后，再采用定位套板加以试套。
试套合格后，才可进入下一步工序。
最后，将地脚螺栓预先放入短柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸。
将标高调节一致，并达到设计要求，再进行下一步固定工作。
地脚螺栓的固定：第一步固定是使用短钢筋头作为基础钢筋笼的支架，与模板及垫层顶死，并与基础钢筋笼焊接牢固，以防止基础梁移位。
钢结构预埋螺栓施工方案
钢结构预埋螺栓施工方案一、工程概述本工程为_____钢结构建筑，位于_____，建筑面积为_____平方米。
结构形式为_____，预埋螺栓作为钢结构与基础连接的重要部件，其施工质量直接影响到钢结构的稳定性和安全性。
二、施工准备1、技术准备（1）熟悉施工图纸和相关技术规范，编制详细的施工方案，并向施工人员进行技术交底。
（2）进行测量放线，确定预埋螺栓的位置和标高。
2、材料准备（1）根据设计要求，采购符合标准的预埋螺栓、螺母、垫圈等材料，要求材料具有质量证明书和检验报告。
（2）对进场的材料进行检验，检查其规格、型号、数量是否符合要求，外观是否有缺陷。
3、施工机具准备（1）准备好电焊机、水准仪、全站仪、钢尺、扳手等施工机具，并进行校验和调试。
（2）确保施工机具性能良好，能够满足施工要求。
4、作业条件准备（1）基础混凝土垫层已施工完毕，并达到一定强度。
（2）施工现场道路畅通，水电供应满足施工要求。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪和钢尺在基础垫层上放出预埋螺栓的中心线和控制线，并做好标记。
2、制作螺栓固定支架根据预埋螺栓的布置情况，制作螺栓固定支架。
支架采用角钢或槽钢焊接而成，要求具有足够的强度和稳定性。
3、安装固定支架将制作好的固定支架安装在基础垫层上，使用水准仪测量其标高，调整至符合设计要求后，将支架与垫层固定牢固。
4、安装预埋螺栓将预埋螺栓穿过固定支架上的预留孔，用螺母和垫圈将其初步固定。
然后使用全站仪和钢尺对螺栓的位置和标高进行调整，使其符合设计要求。
调整完毕后，将螺母拧紧，确保螺栓固定牢固。
5、焊接固定在预埋螺栓与固定支架之间进行焊接，以增强螺栓的稳定性。
焊接时要注意焊接质量，避免烧伤螺栓。
6、复查验收在混凝土浇筑前，对预埋螺栓的位置、标高、垂直度等进行复查验收，确保符合设计要求。
如有偏差，及时进行调整。
7、混凝土浇筑在复查验收合格后，进行基础混凝土浇筑。
浇筑过程中，要注意避免振捣棒碰撞预埋螺栓，防止螺栓移位。
预埋螺栓固定施工方案
预埋螺栓固定施工方案
3.4.1预埋螺栓因定采用预埋螺栓敷设架和定位锚固板，预埋螺栓敷设架固定在柱基底板预埋的150㎜×150㎜钢板上。
3.4.2敷设架采用8#槽钢作为主要支架，局部剪刀撑、斜撑采用10#角钢。
敷设架的平面尺寸及高度情况根据地脚螺栓的深入基础深度、平面相对距离进行适当调整，以适应锚固需要。
3.4.3锚固板一般采用8㎜钢板，根据地脚螺栓的平面相对尺寸进行分类定加工，锚固板根据地脚螺栓相应位置进行钻孔，孔的尺寸根据地脚螺栓的容许偏差定尺寸，一般孔尺寸较螺栓直径大5㎜。
并定加工与地脚螺栓相同数量的垫圈，垫圈一般采用6㎜钢板加工，其开孔尺寸一般比地脚螺栓直径大0.5㎜.
3.4.4锚固板、预埋螺栓的定们和验收采用经纬仪侧角、拉统长钢丝、吊线锤、标准尺（加弹簧秤并作温度改正）量距等方法。
地脚螺栓敷设架根据轴线位置固定完毕后，进行地脚螺栓的就位，就位矫正时通过锚固板确定整体位置，地脚螺栓相应位置高速完毕后，把事先套在地脚螺栓上的垫圈焊接在敷设架上，然后移走锚固板。
这样地脚螺栓的平面位置基本固定完毕。
3.4.5地脚螺栓的标高通过水平仪来测量，调整时，利用地脚螺栓配套的螺母旋转进行调整（垫圈位置事先固定在螺纹处）。
通过垂直仪矫正地脚螺栓的垂直度，然后通过角钢焊接固定地脚螺栓下端。
同时螺母采用点焊固定。
3.4.6螺栓固定验收完毕后（混凝土浇注前）必须进行保护。
方法采用上端螺纹螺母处涂以黄油，用油纸包好，防止混凝土浇注时污染和雨水的侵蚀。
某工程整体性地脚螺栓预埋施工方案
某工程整体性地脚螺栓预埋施工方案螺栓预埋是在建筑工程中常见的一种连接方式，它可以用于连接不同构件或者固定和支撑一些结构。
下面是一份针对整个工程的螺栓预埋施工方案，包括施工前准备、施工步骤、质量控制等内容。
一、施工前准备1.1确定螺栓预埋的具体位置和数量，根据设计图纸计算出所需的预埋螺栓数量。
1.2准备好所需的预埋螺栓材料，包括螺栓、垫圈、螺母等。
1.3清理施工现场，确保施工区域干净整洁，没有杂物和障碍物。
二、施工步骤2.1根据设计要求，在施工区域进行标线，确定每个预埋螺栓的具体位置和间距。
2.2根据标线，在混凝土浇筑前的合适时间，开挖出符合螺栓尺寸和深度要求的基坑。
2.3在基坑底部铺设一层细石料或沙子，用以填充坑底中的不平整、空隙和异物。
2.4根据预埋螺栓的尺寸和长度，选择合适的套管，将套管嵌入基底中。
2.5将套管调整到正确的高度，并用水平仪检查其水平度。
2.6在套管内的内壁涂抹防锈剂，以保护螺栓。
2.7在套管内预埋螺栓，并用水平仪检查其垂直度和水平度。
2.8根据设计要求进行螺栓配筋作业，包括螺栓草室以及与钢筋焊接等工作。
2.9将螺栓的一侧用塑料膜覆盖，防止砼浇筑时发生黏结、腐蚀等情况。
2.10在螺栓周围搭设膜材料或者其他措施，防止砼浇筑时发生泥浆泄漏现象。
2.11在螺栓的另一侧安装保护套，以保护螺栓。
2.12根据设计要求进行混凝土浇筑作业。
三、质量控制3.1施工前，施工人员必须熟悉相关的安全技术规范和操作规程。
3.2施工过程中，使用专业测量仪器检测螺栓的水平度和垂直度。
3.3施工人员必须采取必要的防护措施，确保施工区域的安全、整洁。
3.4混凝土浇筑后，及时进行灌浆作业，以确保预埋螺栓的固定和支撑效果。
3.5施工结束后，对预埋螺栓进行清理和检查，确保其质量合格。
四、安全注意事项4.1施工前，严格遵守相关安全规范，必须戴上安全帽、安全鞋等个人防护装备。
4.2施工过程中，注意防止砼浇筑时发生的挤压、碰撞等意外情况。
钢结构预埋螺栓施工方案
A 2施工组织设计（方案）报审表工程名称：郑州宇通重工有限公司新厂区建设项目总装联合厂房等5项编号：致：河南海华工程建设监理公司（监理单位）我方已根据施工合同的有关规定完成了地脚螺栓预埋施工方案工程施工组织设计（方案）的编制，并经我单位上报技术负责人审查批准，请予以审查。
附件：地脚螺栓预埋施工方案承包单位（章）项目经理日期年月日专业监理工程师审查意见：专业监理工程师日期年月日审查意见：项目监理机构总监理工程师日期年月日注：本表各相关单位各存一份郑州市工程质量监督站监制郑州宇通重工有限公司新厂区建设项目总装联合厂房等5项工程地脚螺栓预埋施工方案编制单位：中建三局第二建设工程有限责任公司编制人：审核人：编制时间： 2012年4月20日目录1、编制依据 (3)2、工程概况 (3)3、施工准备 (3)4、施工工艺 (5)5、地脚螺栓定位 (6)6、质量标准 (7)7、应注意问题 (7)8、安全文明施工 (7)一、编制依据1、业主提供的工程施工图及相关技术资料2、钢结构安装工程相关施工及验收规范3、建筑现场条件4、本公司相关程序文件及其它支持性文件5、与本工程相似的工程施工经验及相关资料二、工程概况本工程包括总装联合厂房、仓库、技术中心实验室、整机调试涂装单元、售后服务中心五个单体，总建筑面积107210 m2。
厂房为单层门式刚架轻型房屋钢结构，基础为独立基础。
根据图纸本工程需用的地脚螺栓型号有M24、M36、M39、M42、M45、M52、M56、M60八种。
由于地脚螺栓与承台上部混凝土短柱一次性浇筑，且埋件与短柱钢筋均比较密集，现场施工面积大，工序复杂，定位及固定困难，故编制本方案指导施工。
三、施工准备1、施工环境准备：地脚螺栓预埋是上部钢结构工程安装的基础，直接影响钢结构的安装质量，因此，预埋的准确性要求非常高，所以必须做好预埋的现场准备工作：A．甲方必须提供准确无误的原始轴线控制点及原始标高控制点。
预埋地脚螺栓施工方案
预埋地脚螺栓施工方案一、施工流程二、地脚螺栓加工1、本工程地脚螺栓螺纹段全部采用车床加工，要求螺纹螺牙均匀、螺纹长度满足设计要求及规范要求。
2、地脚螺栓托板和加筋板采用人工电弧焊焊接，要求焊接焊缝均匀、满焊、不留气孔、无焊瘤，焊缝尺寸必须符合设计、符合规范要求。
3、螺栓加工完毕、进施工现场前必须由材料员和检验员进行100%自检，检查螺栓规格、尺寸、数量、螺纹段长度、总长度是否符合设计要求。
4、验收合格螺栓螺纹段及时涂防绣油，防止生绣；按规格堆放整齐，堆放过程中做好相应的保护措施，防止螺纹段磕碰造成不应有的损伤；并做好标识，使之醒目。
5、出厂前出具自检报告和出厂合格证。
三、技术准备1、收集、准备相应的技术资料，如施工图纸，预埋规范等。
2、组织项目人员认真学习有关的规范、规程、规定，在施工的过程中做到有据可依。
3、施工前认真审阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的问题在施工前解决，提前确定施工中存在的难点及需要重点注意的地方，做到目标明确，重点突出。
4、具体需要熟悉的有：螺栓规格、数量，轴距尺寸，每轴之间垮距尺寸，预埋种类等做到心中有数。
工作难点其注意的地方有：如何保证轴与轴之间平行，如何保证每轴距在规范要求内。
5、实行三级交底制：技术部对项目部有关此工程项目经理、技术人员进行方案交底；项目经理对工程部分包队长，班组长进行交底；分包队长对班组长，员工进行交底。
四、钢制模板制作根据施工图纸对地脚螺栓做相应的钢制模板，其注意事项：1、钢制模板其目的是控制预埋尺寸精度，提高预埋速度。
2、模板采用4.5-6mm之间的钢板制作，板必须校平面度<1mm，若板厚度不够，则四周用Ø12mm钢筋焊接，加强模板钢性，图中虚线所示。
3、如上图所示模板孔尺寸ØD+2，D为螺栓圆钢直径，A、B中心尺寸要求<1mm，中心线用垂直钢尺靠住，水笔一次性划出中心线，中心线必须醒目。
4、单块模板总重量<50斤，便于预埋工人操作；对于螺栓预埋轴数较多的可以多制作一付模板，提高预埋效率。
地脚螺栓预埋施工方案
地脚螺栓预埋施工方案
一、工程概况
1.1工程名称
1.2工程地点
***
1.3工程规模
***地脚螺栓预埋施工
二、施工准备
2.1地脚螺栓施工
2.1.1施工前准备工作
（1）分析施工拆卸图纸及计算泥匠统计表，统计准备螺栓的总数，依据施工要求，进行施工准备。
（2）准备布置施工支护材料、施工工具、安全防护用具，准备耐磨垫片及防水涂料。
（3）在施工部位检查墙体的材质，确定螺栓的型号及规格，准备相应的施工材料与配件。
（4）根据施工图纸确定施工位置及地脚螺栓的深度、位置，做模拟施工标记，验证标记位置是否正确。
2.1.2施工过程
（1）钻眼：将规定部位钻孔，螺栓深度按照钻眼图纸规定，垂直，位置正确。
（2）安装螺栓：将螺栓放入深度规定的地方，起螺钉法垂直准确安装，确保螺栓固定牢靠、正确。
（3）垫片安装：将螺栓下串垫片按照厚度要求放置，确保垫片安装均匀、牢固，有效防止腐蚀，保证螺栓固定牢靠。
（4）施工后整理：清理施工现场，验收整理，通过施工验收后，方可把施工准备和垫片安装施工结束，完成地脚螺栓安装工程。
预埋螺栓施工方案两篇
预埋螺栓施工方案两篇篇一：预埋螺栓施工方案一、概述本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有M24、M30、M36、M42等规格的地脚螺栓。
本工程预埋螺栓的埋设采用直埋法。
直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。
二、准备工作(1)、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。
(2)、材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；还应准备部分φ6～φ10的钢筋及φ3.2E40XX型焊条，以备螺栓与钢筋固定使用。
(3)、工具准备在预埋螺栓施工过程中使用的工具主要有；A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m、50m）；水平尺；线锤；为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。
经纬仪：一般钢结构工程采用精度在2s级以上的光学经纬仪，对于高层钢结构工程宜采用激光经纬仪，其精度应在1/20XX之内。
水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在±3.0㎜/km。
钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：)L温度改正数=0.000011(t－t式中 L—测量长度； t—测量时的温度； t—标定长度时的温度，20℃。
预埋地脚螺栓施工方案
预埋地脚螺栓施工方案一、施工流程二、地脚螺栓加工1、本工程地脚螺栓螺纹段全部采用车床加工，要求螺纹螺牙均匀、螺纹长度满足设计要求及规范要求。
2、地脚螺栓托板和加筋板采用人工电弧焊焊接，要求焊接焊缝均匀、满焊、不留气孔、无焊瘤，焊缝尺寸必须符合设计、符合规范要求。
3、螺栓加工完毕、进施工现场前必须由材料员和检验员进行100%自检，检查螺栓规格、尺寸、数量、螺纹段长度、总长度是否符合设计要求。
4、验收合格螺栓螺纹段及时涂防绣油，防止生绣；按规格堆放整齐，堆放过程中做好相应的保护措施，防止螺纹段磕碰造成不应有的损伤；并做好标识，使之醒目。
5、出厂前出具自检报告和出厂合格证。
三、技术准备1、收集、准备相应的技术资料，如施工图纸，预埋规范等。
2、组织项目人员认真学习有关的规范、规程、规定，在施工的过程中做到有据可依。
3、施工前认真审阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的问题在施工前解决，提前确定施工中存在的难点及需要重点注意的地方，做到目标明确，重点突出。
4、具体需要熟悉的有：螺栓规格、数量，轴距尺寸，每轴之间垮距尺寸，预埋种类等做到心中有数。
工作难点其注意的地方有：如何保证轴与轴之间平行，如何保证每轴距在规范要求内。
5、实行三级交底制：技术部对项目部有关此工程项目经理、技术人员进行方案交底；项目经理对工程部分包队长，班组长进行交底；分包队长对班组长，员工进行交底。
四、钢制模板制作根据施工图纸对地脚螺栓做相应的钢制模板，其注意事项：1、钢制模板其目的是控制预埋尺寸精度，提高预埋速度。
2、模板采用4.5-6mm之间的钢板制作，板必须校平面度<1mm，若板厚度不够，则四周用Ø12mm钢筋焊接，加强模板钢性，图中虚线所示。
3、如上图所示模板孔尺寸ØD+2，D为螺栓圆钢直径，A、B中心尺寸要求<1mm，中心线用垂直钢尺靠住，水笔一次性划出中心线，中心线必须醒目。
4、单块模板总重量<50斤，便于预埋工人操作；对于螺栓预埋轴数较多的可以多制作一付模板，提高预埋效率。
预埋地脚螺栓的施工方案
预埋地脚螺栓的施工方案第一节：纸机车间预埋螺栓施工方案一、预埋地脚螺栓施工方案1、预埋地脚螺栓具有的条件（1）提供整台纸机的正确的地脚螺栓的位置图.(2）提供(或制作)与单块基础板地脚螺栓位置尺寸相同的假基础板（如图），其螺栓孔的直径比地脚螺栓不得大于2mm。
方钢(3) 地脚螺栓在一定的位置包裹一定长度泡沫(如图)泡沫2、预埋地脚螺栓施工方案(1) 方案一：楼面已经做成1)根据土建提供的纸机基础中心线和基准点在已有的楼面做出纸机中心线辅助线和基准点。
2）在已作成楼面的一边（传动侧或操作侧）用工字钢做成一个悬臂的框架（如图3）。
工字钢楼面辅助中心线槽钢图3）根据提供的图纸，将假基础板就位，初步调校好.4)穿上地脚螺栓，利用已有的辅助线，将假基础板调校正确，并将其与框架固定好，使其成为一个整体。
5）根据土建提供的标高点,将地脚螺栓调到所需的标高，然后用上、下两螺帽锁紧螺杆。
6)复核假基础的具体尺寸,使其完全正确。
7)将地脚螺栓上的泡沫调节到适当的位置。
技术要求：所有假基础板的纵横向尺寸误差确保在5mm以内。
(2) 方案二:楼面已经做成1)根据土建提供的纸机基础中心线和基准点在已有的楼面做出纸机中心线辅助线和基准点。
2)在已作成楼面的一边(传动侧或操作侧）用工字钢做成一个悬臂的框架(如图4）。
图43）根据提供的图纸,将假基础板就位，初步调校好。
4）穿上地脚螺栓，利用已有的辅助线，将假基础板调校正确，并将其与框架固定好,使其成为一个整体。
5）根据土建提供的标高点,将地脚螺栓调到所需的标高，然后用上、下两螺帽锁紧螺杆.）复核假基础板的具体尺寸,使其完全正确。
67)将地脚螺栓上的泡沫调节到适当的位置。
（3) 方案三:两侧楼面没做成1)根据土建提供的纸机中心线，作出中心线和基准点.2)根据提供的图纸，将假基础板就位。
3)将多根槽钢插入到钢筋中，并与钢筋有一定的焊接.4）穿上地脚螺栓。
5)根据图纸要求，利用基准点和中心线调校假基础板符合图纸要求，并使其与槽钢固定,同时传、操两侧用槽钢固定,使其成为一个整体框架.6)根据土建提供的标高基准点，调校地脚螺栓到设计标高,并锁紧上、下两螺帽。
预埋螺栓施工方案
预埋螺栓施工技术方案编希9: _______________________ 内部评审：________________________ 内部审批：________________________目录1 工程概述 (1)2 编制依据. (2)3 准备工作 (2)4 施工方法 (3)5 钢结构吊装前对螺栓的复查及准备 (6)6 质量要求及标准 (7)7 注意事项 (7)预埋螺栓施工技术方案1工程概述_____________ 工程，钢柱中预埋螺栓。
工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，主要为M30规格的地脚螺栓。
本工程预埋螺栓的埋设就是先在柱基模板上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇筑混凝土之前埋入螺栓，通过井子架与钢筋焊成一体，再浇筑混凝土一次固固定架柱基模板预埋螺栓本工程柱脚螺栓本工程由于面积较大，故预埋工作量也较大，且土建一开始施工，即全面开花，工期要求紧，质量要求也高，因此必须合理安排，科学管理，做到进度快、质量优，为后续工程创优打下坚实的基础。
2 编制依据工程设计图纸工程施工组织设计地基与基础工程施工及验收规范( GBJ202-83) 混凝土结构工程施工及验收规范( GB50204-92)《工程测量规范》(GB50026-93《建筑变形测量规程》( JGJ/T408-2017) 《建筑工程施工质量验收统一标准》( GB50300-2016) 《钢结构工程施工质量验收规范》 ( GB50205-2001) 《钢筋焊接及验收规程》 ( JGJ18-2003) 《建筑施工扣件式钢管脚手架安全技术规范》( JGJ166-2016)3 准备工作3.1 图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸。
3.2 材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预埋螺栓施工方案
一、概述
本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有M24、M30、M36、M42 等规格的地脚螺栓。
本工程预埋螺栓的埋设采用直埋法。
直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。

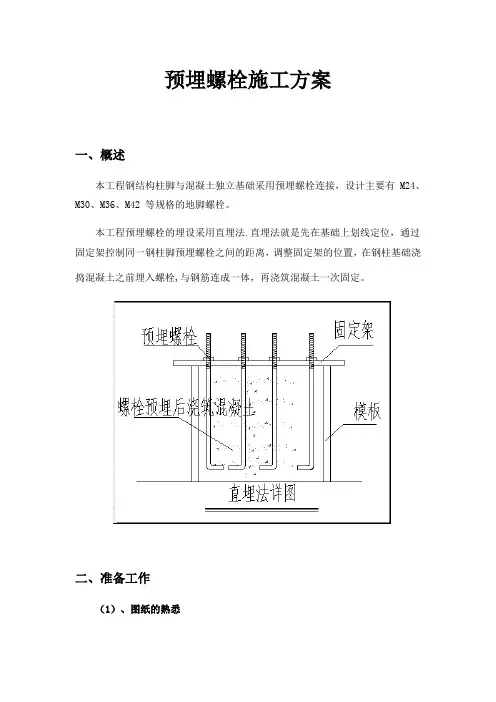

二、准备工作
(1)、图纸的熟悉
预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。
1
(2)、材料准备
当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；
还应准备部分φ6～φ10 的钢筋及φ3.2E40XX 型焊条，以备螺栓与钢筋固定使用。
(3)、工具准备
在预埋螺栓施工过程中使用的工具主要有；
A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m、50m）；水平尺；线锤；
为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。
经纬仪：一般钢结构工程采用精度在2s 级以上的光学经纬仪，对于高层钢结构工程宜采用激光经纬仪，其精度应在1/2000 之内。
水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在±3.0 ㎜/km。
钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：
温度改正数=0.000011(t－t
)L
式中 L—测量长度； t—测量时的温度； t
—标定长度时的温度，20℃。
B、螺栓固定架，螺栓固定架应有深化设计排料，工厂制作，在使用前应进行仔细的检查，检查的项目有：螺孔的个数、直径、排列方式、螺孔与螺孔之间的距离。
一般螺孔的直径比螺栓的直径0.5 ㎜，在固定架使用前还应在架子上划出螺栓孔之间的中心线（如图）。
2
C、电焊机
(4)、轴线及水准复核
A、定位轴线复核
预埋螺栓一进场，应立即对工程的定位轴线进行复核。
B、水准点的复核
对建设单位提供的水准点进行闭合测量，核对水准点，符合要求后将水准点引测到附近的建筑物或不宜损坏的地方，加以保护，同时保持视线畅通。
三、施工方法
1、测量定位
根据柱平面布置图预埋螺栓的尺寸，计算出螺栓中心线与纵向轴线的距离L，然后两端在横向轴线量出距离L，定出两个点A、B。
在A 点上架设经纬仪
进行调整后，对准B，固定经纬仪的水平转动盘，转动水准仪的竖向转动盘，分
别定出整个纵向轴线上的各个基础上的纵向螺栓中心线，标注在基础的模板上，接着用同样的方法定出横向轴线上的螺栓横向中心线。
3
2、标高引测
在场地中央架设水准仪，将标高从基准水准点引测到各个柱基础的模板上（如图）。
3、摆放固定架
将固定架放置在模板上，在摆放固定架时应注意固定架的纵横方向，将固定架用水平尺测量，将固定架放置平整，再将固定架的中心线与模板上划出的中心线用线锤对齐（如图）。
4
4、穿入螺栓
当固定架放置好后，穿入预埋螺栓，用螺母将螺栓在固定架上固定，用钢卷尺丈量引测到模板上的标高与螺栓顶的距离，计算螺栓顶的标高，通过拧螺母来调整螺栓顶的标高。
螺栓顶的标高参照柱平面布置图纸可计算得出，在穿入螺栓时，应尽量避免移动固定架，同时应避开基础的钢筋，使螺栓自然下垂，保证螺栓的垂直度。
5、中心线复核
当螺栓穿好后，再一次复核固定架中心线与基础模板上中心线是否对齐，如发现移动则再调整。
6、螺栓固定
螺栓在固定架上穿好，调整标高及固定架的位置，确认准确无误后，用准备好的钢筋将螺栓与埋设好的基础钢筋焊接连接，同时将钢筋的四周与模板顶紧，做到螺栓与基础钢筋及模板之间的位置都固定（如图），连接钢筋应上下设置两道。
间距为40～50cm。
5
7、拆除固定架
当螺栓与基础钢筋、模板固定牢固，保证在浇筑混凝土时不会因浇捣原因引起螺栓移动，然后将螺母拧出，拆除固定架，准备下一个钢柱螺栓的预埋。
8、螺栓螺纹的保护
当螺栓埋设好后，必须在螺栓螺纹上涂适量的黄油，再用塑料纸包裹，用细铁丝上中下绑扎三道（如图）。
以避免混凝土浇筑时砂浆污染螺纹，导致安装时螺母无法拧入。
四、钢结构吊装前对螺栓的复查及准备
1、预埋螺栓复查的项目
当基础混凝土浇筑好后，在钢结构构件进场准备吊装前，应对预埋螺栓进行全方位的复核，取得真实有效的数据，以备对螺栓做必要的校正和在安装过程中做调整。
预埋螺栓主要应检查以下项目：
(1)、预埋螺栓中心线的偏移；
(2)、同一组螺栓之间的距离；
(3)、螺栓露出长度；
(4)、螺栓螺纹长度；
(5)、支撑面的标高及水平度；
2、划出安装纵横十字线
6
为了在安装钢柱时钢柱的轴线位置，应此在基础上划出安装钢柱的纵横十字线，以便钢柱的中心线与纵横十字线对齐，在预埋螺栓复核时应将安装的纵横十字线在基础上划出。
3、调整螺母的放置
钢结构采用调整螺母（如图）来调整钢柱安装时的标高，应在钢结构吊装前统一测量，放置调整螺母，螺母的标高为钢柱柱脚底板的标高。
五、质量要求及标准
1、材料
螺栓的规格、型号质量应符合设计要求和钢结构工程施工质量验收规范（GB50205—2001）的要求，螺栓所用的圆钢的质量证明文件、出厂合格证，螺母的质量证明文件。
2、螺栓埋设的允许偏差
7
3、混凝土浇筑好后预埋螺栓的螺纹应完好，没有砂浆污染。
六、注意事项
1、预埋螺栓进场后，在指定地点按规格分类堆放，防止螺纹被碰撞而
损坏。
2、当测量放线时发现自己放的线与基础施工单位放的线有差别时，应
通知基础施工单位一起进行检查，校正错误。
3、螺栓与基础钢筋焊接固定时，应采用点焊，不得应焊接引起螺栓有
效截面的减小。
4、浇筑混凝土前，应对预埋螺栓进行检查，特别是间隔时间较长时。
包括平面位置和标高是否符合设计图纸要求，若发现误差及时进行纠正。
5、预埋螺栓外露部位，特别是螺纹部位在混凝土浇筑前应进行一次检
查，凡未按要求涂黄油和包扎塑料布或包扎不严密，应返工重做，以免混凝土浇筑时被漏浆污染。
6、在浇筑混凝土前应通知浇筑人员避免浇捣棒直接与预埋螺栓接触，
以免移动螺栓位置。
7、预埋螺栓施工人员在施工现场应遵守“安全生产六大纪律”等相关
的安全规程，当在混凝土柱顶埋设预埋螺栓时，应系好安全带。
8、在施工现场由于模板施工有铁钉等物体，施工人员应注意防止铁钉
扎脚。
8。
