电源设计测试方案
线性电源方案
d)线性电源的结构布局合理，符合生产、维护和升级要求。
六、售后服务
1.提供完善的线性电源技术支持，协助客户解决技术问题；
2.提供线性电源的维修、更换服务；
3.定期对线性电源进行回访，了解设备运行情况，提供优化建议。
本线性电源方案旨在为客户提供安全、稳定、高效的Байду номын сангаас性电源产品，助力电子设备行业的发展。在方案实施过程中，如遇特殊情况，可根据实际情况予以调整，确保方案的合理性和有效性。
4.散热管理
-分析电源工作时的热损耗，设计有效的散热方案；
-选择合适的散热材料和结构，保证电源在额定负载下的温升在规定范围内。
5.保护措施
-设计过流、过热、短路等多重保护功能，确保电源及负载安全；
-设定合理的保护阈值，防止误保护，同时避免设备因保护不足而损坏。
6.抗干扰设计
-优化电路布局，减少电磁干扰；
4.提升线性电源的环境适应能力，满足不同应用场景需求。
三、方案内容
1.选用符合国家标准的线性电源元器件，确保元器件质量；
2.依据设备需求，合理设计线性电源的输出电压和电流；
3.优化电源电路设计，提高电源效率和稳定性；
4.强化电源散热措施，降低线性电源的温升；
5.采取防干扰措施，提升线性电源的抗干扰能力；
第2篇
线性电源方案
一、引言
线性电源作为电子设备中不可或缺的部分，其性能直接关系到整个电子系统的稳定性和可靠性。本方案旨在提供一种符合行业规范、高效稳定的线性电源解决方案，以满足各类电子设备的需求。
二、目标与原则
1.目标
-设计出具有高效能、高稳定性和良好安全性能的线性电源；
【测试方案】UPS电源测试解决方案_PA功率分析仪
PA系列功率分析仪能够执行最多7个功率输入通道的测量，从而实现UPS 电源输入输出与直流回路同步测量，进一步提高效率测试的准确度。
UPS电源蓄电池测量
蓄电池充放电特性
电池充放电特性测试
PA功率分析仪的积分功能可以测量电网互联之中的卖出/买入电量和电 池充/放电量。PA可提供电流积分(q)、视在功率(WS)、无功功率(WQ)，以 及有功功率(Wh)积分，能够在充放电模式下进行积分。
cos
P S
P UIcos
Q UIsin
视在功率（额定容量）
S
P 2 Q2
YD/T 1095-2008标准还要求UPS电源的输出有功功率必须大于额定容量的 70%，即输出功率因数大于0.7。
UPS电源功率、功率因数的测量
准确测量功率因数，需 要确保电压与电流同步输入 ，保证两者的输入相位与实 际相符。
UPS电源系统的标准中规定，输出电压波形失真度应≤5%，输 出分别接额定阻性负载与非阻性负载，用谐波分析分别测量UPS在 正常工作和电池逆变工作方式时，输出波形失真度应符合相应的规 定。
PA功率分析仪在进行 谐波测量时，从数值窗口中 就能观察到Uthd，直接测 量得到波形失真度。
PA功率分析仪常规测 量模式下，就能观察到负载 的特性。
UPS电源的输入电压与频率的可变范围较宽，相对来说可以减少 电池供电的机会，延长电池使用寿命；同时，也能扩大UPS电源的适 用范围。
UPS输出电压稳压精度
UPS电源的输出电压稳压精度反映了其在不同工作状态下保持正 常电压输出的性能。根据YD/T 1095-2008标准规定，UPS电源的输 出电压稳压精度必须在额定电压的±1%以内。测量方式如下：
如何高精度测量UPS电源效率
开关电源耐压测试方法
开关电源耐压测试方法摘要：一、开关电源耐压测试的必要性二、开关电源耐压测试的方法和步骤1.参照国标GB/T 15290-2012设计测试方案2.测试设备准备3.测试过程a.设置漏电流和电压量程b.短路输出端正负极和输入端正负极c.开始耐压检测d.观察测试结果三、开关电源耐压测试的标准四、测试结果的解读与应用正文：开关电源是现代电力电子技术的一种重要应用，其工作原理是通过控制开关管开通和关断的时间比率来维持稳定的输出电压。
然而，在开关电源断开时，若电压增大到一定程度可能发生击穿从而导电，这时的开关即使断开也不起作用。
因此，对开关电源进行耐压测试显得尤为重要，可以确保在特定工作电路中开关不会发生高压击穿问题。
在进行开关电源耐压测试时，首先需要参照国标GB/T 15290-2012设计测试方案。
该标准规定了电子设备用电源变压器和滤波扼流圈的技术条件和测试方法。
根据标准，开关电源的耐压测试主要包括以下步骤：1.测试设备准备：准备好高压测试仪、测试架、手套和测试线等必要的测试设备。
2.测试过程：a.设置漏电流和电压量程：将漏电流设置为0.5ma，电压量程选择4000Vac。
b.短路输出端正负极和输入端正负极：将待检产品输出端正负极短路，输入端正负极同时与测试棒接触良好。
c.开始耐压检测：按下开始按钮，对待检产品用4000Vac的电压进行耐压检测。
d.观察测试结果：耐压测试持续1秒，结束后观察测试设备是否报警，左上角显示“Pass”表示良品，反之为不良品。
3.测试结果的解读与应用：通过耐压测试，可以判断开关电源的绝缘等级是否安全，是否对人体造成伤害。
对于测试不合格的产品，需要及时处理，避免在实际应用中出现安全问题。
总之，开关电源耐压测试是保障产品质量和安全的重要手段。
通过对测试方法的了解和掌握，可以有效地检测开关电源的耐压性能，确保其在特定工作电路中安全可靠地运行。
电源测试方法
开关电源测试方案开关电源因其效率高，体积小而被电子企业广泛应用，以下是自己在工作中总结出来的测试方法和测试项目，在电源设计时若能充分考虑到这些方面，那么其产品将会被越来越多的客户所使用。
现在的电子产品对电源的要求有所提高，大部分是关心其稳定性，输入电压的范围，输出稳定性，输出谐波大小，在工作中发现有些电源的纹波较大，导致设备不工作，因此这也是影响电源发展的一个方面。
电源实际工作在电路中，最关心的还是源效应（电压调整率），因为电路确定后，负载已基本确定，负载的影响明显小于输入电压对电源的影响，此外还要注意电磁干扰，在电子环境中，电磁干扰对电源的工作会产生一定的影响，源效应和负载效应小的电源其稳定性较好，在电源设计中应考虑到这些方面。
随着国家强制认证的实施，电磁干扰和电磁抗干扰技术逐步提上日程，新电源的设计应通过电磁兼容性试验，才能保证产品在市场中流通。
一、测试项目需测项目包括开关电源空载输出、额定负载时电压和电流输出、源效应、负载效应、纹波、耐压和绝缘电阻、短路保护（或过流保护点）。
测试参考各开关电源给出的详细参数说明书进行。
对于较重要的或功率在几十瓦以上的电源，其效率（或内部功率器件的工作温度）直接决定了它的可靠性、故障率，应予测试；此外尚有多项其他指标应根据不同要求安排测试，我爱方案网指出突加负载输出电压的瞬时跌落及其恢复时间、AC/DC 电源的输入功率因数和波形峰值比、电源的各项EMC 指标以及温度系数、时间稳定性等。
二、测试要求1、测试人员需能正确使用数字万用表，识别开关电源的管脚图，能调节功率电源的输出电压，具有电相关知识。
2、测试仪器要求尽量使用精度高、分辨率高的仪器仪表，根据实际情况，选择使用仪器。
3、一般常规测试是在常温常压下测试的，对测试条件有特殊要求的需在要求条件下进行测试（比如有的需要模拟工作现场的环境，如室外、阴雨、暴晒等）。
三、测试方法和过程3.1空载输出电压将开关电源的输入电压调至开关电源的额定电压，用万用表测试开关电源的输出电压，为了减小误差，可以多测几组数据（图中的电源开关电源表示所检开关电源）。

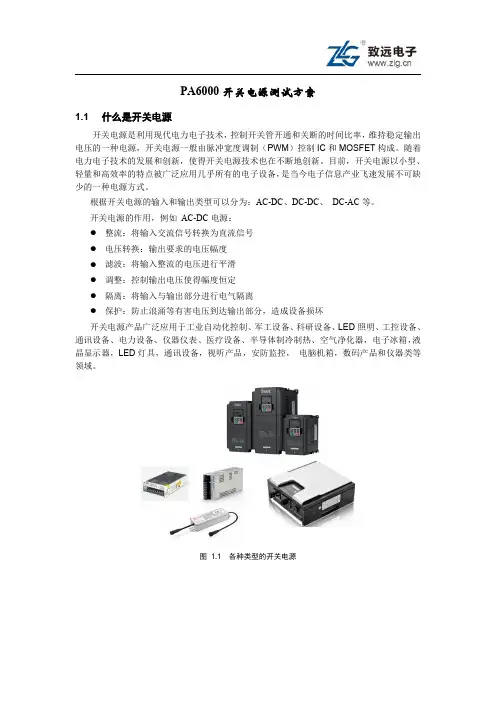

功率分析仪PA6000开关电源测试方案
1.3
开关电源的测试和指标
对于工作中的开关电源， 设备负载和需求在不同时间之间可能会大幅度变化。 即使是商 用开关电源也必须能够承受突然出现的远远超过平均工作电流的峰值电流。 设计电源的工程 师或使用电源的系统需要了解电源在各种条件下的工作状态， 并需要对开关电源进行详尽的 测试和验证，例如电源输入电能质量的测试，输入波动对输出影响的测试，负载变动对输出 影响的测试，此外整体能效的测试和评估都是非常必要的。 开关电源的测试参数主要包括输入参数、输出参数和能效参数的测试。
图 1.13 开关电源启动时间测量
对上图中的测量结果进行分析，测量开关电源从 AC220V 上电，到 DC12V 稳定输出的 过程： AC220V 上电到 DC12V 稳定输出时间为 350ms DC12V 输出稳定时间为 15ms
PA 系列功率分析仪能够直接测量出开关电源输入输出的电压、电流、功率、功率因素 和效率。通过趋势图，可以得到输入和输出电压、电流的波动情况，可以得到电网调整率、
THD
U
1
U
Uh h
2
40
2
1
THD
I
1
I
Ih h
2
40
2
1
图 1.3
开关电源输入参数的测试示例
1.3.2 输出参数 开关电源的输出参数包括了以下的主要指标： 1． 反映输入电压对输出电压影响的指标 输入电压影响输出电压的几个指标形式：
绝对稳压系数 S=△Uo/Uo / △Ui/Ui
图 1.5
输入电压的波动对输出电流的影响
3． 反映负载对输出电压影响的指标 负载对输出电压影响的几种指标形式： 负载调整率（也称电流调整率） 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量 △Uo/Uo ，常用百分数表示，有时也用绝对变化量表示。 在额定电网电压下，额定负载、空载或者最小负载时，输出电流的最大相对变 化量△ Io/Io ，常用百分数表示，有时也用绝对变化量表示。

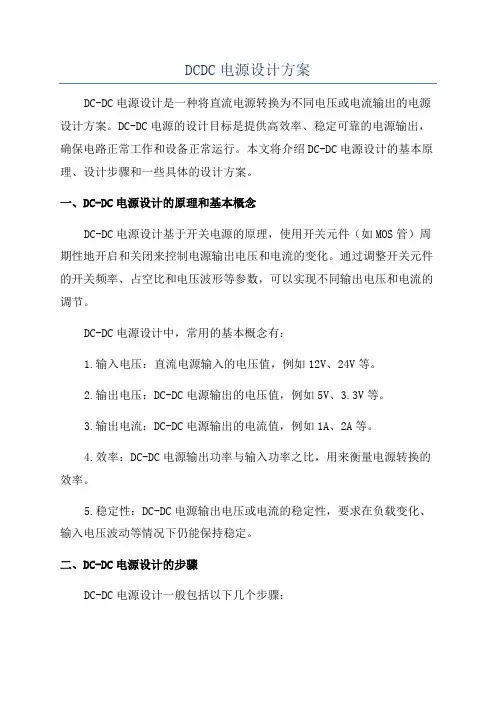

DCDC电源设计方案
DCDC电源设计方案DC-DC电源设计是一种将直流电源转换为不同电压或电流输出的电源设计方案。
DC-DC电源的设计目标是提供高效率、稳定可靠的电源输出，确保电路正常工作和设备正常运行。
本文将介绍DC-DC电源设计的基本原理、设计步骤和一些具体的设计方案。
一、DC-DC电源设计的原理和基本概念DC-DC电源设计基于开关电源的原理，使用开关元件（如MOS管）周期性地开启和关闭来控制电源输出电压和电流的变化。
通过调整开关元件的开关频率、占空比和电压波形等参数，可以实现不同输出电压和电流的调节。
DC-DC电源设计中，常用的基本概念有：1.输入电压：直流电源输入的电压值，例如12V、24V等。
2.输出电压：DC-DC电源输出的电压值，例如5V、3.3V等。
3.输出电流：DC-DC电源输出的电流值，例如1A、2A等。
4.效率：DC-DC电源输出功率与输入功率之比，用来衡量电源转换的效率。
5.稳定性：DC-DC电源输出电压或电流的稳定性，要求在负载变化、输入电压波动等情况下仍能保持稳定。
二、DC-DC电源设计的步骤DC-DC电源设计一般包括以下几个步骤：1.确定设计需求和参数：根据目标设备的需求和规格，确定DC-DC电源的输入电压、输出电压和输出电流等参数。
2. 选择拓扑结构：根据需求参数和应用场景选择合适的DC-DC拓扑结构，常见的有反激式、降压Buck型、升压Boost型、降压升压Buck-Boost型等。
3.选择元器件和设计电路：根据拓扑结构选择合适的开关元件、滤波电感、滤波电容和控制电路等元器件，并设计合理的电路连接方式和参数。
4.进行电路仿真和优化：使用仿真软件对电路进行仿真分析，评估电路的性能指标，并根据仿真结果对电路进行优化调整。
5.PCB设计和布局：根据电路设计结果进行PCB设计和布局，确保电路的稳定性和可靠性。
6.电路调试和测试：对设计好的PCB电路进行调试和测试，验证电路的稳定性、效率和输出性能是否符合设计要求。
泰克power测试整体方案介绍_202003
泰克Power整体测试方案介绍哪些是电源客户（广义）COMPLEX & SME工业设备汽车数据中心军工/政府消费电子太阳能逆变器电动汽车power train数据中心服务器航天消费电子(可穿戴)……客户需求调研工作需求和个人需求结合客户关注且大部分已经购买客户关注且有需求了解方案客户不关注.阶段阶段1：器件特性阶段2：原型版设计及验证阶段3：电源质量评价阶段4：标准认证项目1. 器件IV 特性2. 动态参数测试 1.电源质量测试 2. PSRR 及环路响应测试3. 开关损耗4.磁损耗测试5. scope + ISOvu probe6.电源纹波测试+power rail7.电源谐波测试 1. 电流谐波标准测试 2. 待机功耗测试 3. 效率测试 1. EMC预一致性侧2.老化测试客户反馈70%认识到，但是没有一家测试65%有兴趣了解并需求测试方法。
35% 意识到，但是14%人真正测试71% 意识并都要求测试100% 意识到，只有28% 测试71% 意识到，但是无一家真正测试57% 意识到，28% 有测试100% 意识到，71% 有测试71% 意识到，57% 有测试71% 意识到，71% 有测试86%人意识到，71% 测试86%人意识到，71% 测试100% 意识到，只有86% 测试71% 意识到，43% 有测试泰克提供全流程测试方案功率器件选择•静态特性与动态特性•双脉冲测试•功率二极管特性验证•IGBT/MOSFET特性验证电源原型板设计•开关系统设计优化•开关损耗及磁损耗测试•环路响应和电源抑制比•板级mV级纹波测试•SiC,GaN系统设计优化验证电源质量分析•电源效率测试•电流谐波标准：IEC61000测试•电源输出纹波测试产品最终认证•EMC预一致性测试•电源待机标准测试•电源谐波标准测试•直流低待机电流测试•老化实验验证不仅仅是示波器部分测试方案简介4 MARCH 2020电源工程师工作流程器件的动态特性表征--双脉冲测试•分析电源开关阶段的开关瞬态+开关功率损耗•研究实际试验下的开关特性，与仿真工具比较的结果(例如SPICE)•保证功率器件数据表的规格•确认功率器件或模块的实际值或偏差许多工程师仍然使用游标和EXCEL手动测量开关参数。
移动电源的工程方案
移动电源的工程方案一、移动电源工程方案概述1.1 项目背景移动电源是一种用于给移动设备如手机、平板电脑等充电的便携式充电设备。
由于移动设备的普及和便携使用的要求，移动电源在市场上获得了越来越大的需求。
然而，市面上的移动电源产品种类繁多，品质良莠不齐，用户在购买时常会遇到选择困难的情况。
因此，设计一款高品质、高性能的移动电源产品，成为了当前工程项目的首要任务。
1.2 项目目标本项目的目标是设计一款外观精美、性能可靠的移动电源产品，以满足用户的不同需求。
产品的设计要符合相关的国家标准和法规，质量可靠，安全性强。
同时，产品还要具备一定的环保性能，尽可能降低对环境的影响。
1.3 技术路线本项目将采用先进的电池组合技术和充电管理技术，结合高效的转换电路和外壳设计，打造出一款性能可靠、安全耐用的移动电源产品。
产品的设计要符合相关的国际标准，同时还要具备创新性和差异化。
二、移动电源工程技术方案2.1 电池选型在移动电源产品的设计中，电池是最为重要的部分之一。
目前市面上常见的电池类型主要有锂离子电池和聚合物锂离子电池。
锂离子电池具有高容量、能量密度大、重量轻等特点，因此被广泛应用于移动电源产品中。
在电池选型中，需要考虑电池的容量、循环寿命、安全性以及成本等因素。
一般来说，容量越大的电池，可以提供的充电次数就越多，但同时成本也会更高。
因此，在设计移动电源产品时，需要根据产品的定位和预期功能，选择合适的电池型号和容量。
除此之外，为了保证产品的安全性和稳定性，还需要采用一定的电池管理系统（BMS），对电池进行充放电控制和温度保护等功能。
2.2 充电管理技术在移动电源产品中，充电管理技术是至关重要的一环。
它涉及到充电效率、充电速度、保护电池安全等诸多方面。
充电管理技术主要包括充电控制、充电保护和充电适配等功能。
充电管理技术的关键在于一方面能够提供高效快速的充电能力，另一方面要保证对电池的保护。
为了在充电时避免过充、过放等现象，需要采用智能化的充电管理芯片，并通过合理的电路设计和算法控制，实现对电池的全面保护。
DCDC电源设计方案
DCDC电源设计方案一、选取DC-DC电源拓扑结构在进行DC-DC电源设计之前，首先需要选择合适的拓扑结构。
常见的DC-DC拓扑结构有Buck（降压）、Boost（升压）、Buck-Boost（升降压)及SEPIC等。
具体选择哪种拓扑结构，需要根据实际应用需求来决定。
以Buck为例，其具有简单、稳定、高效的特点，适合输出电压低于输入电压的场合。
二、计算输入输出参数根据实际需求，计算DC-DC电源的输入输出参数，包括输入电压、输出电压、输出电流等。
这些参数将决定了电源所需的功率、电流和电压范围，为选择合适的元器件提供了依据。
三、选择元器件选择合适的电容器、电感器、开关管、二极管等元器件。
其中，在选择电容器和电感器时，需要考虑元器件的电流和电压容量、频率响应等特性，以保证电源设计的可靠性和稳定性。
在选择开关管和二极管时，需要考虑其导通压降、频率响应和损耗等特性，以提高DC-DC电源的效率和稳定性。
四、设计控制电路根据所选择的拓扑结构，设计出合适的控制电路。
其中，关键的元件是PWM控制器，它能够控制开关管的开关频率和占空比，从而实现对输出电压的调整和稳定。
在设计控制电路时，需要考虑电源的稳定性、保护功能和过载能力等。
五、PCB布线设计PCB布线设计是DC-DC电源设计的重要环节，它影响着电路的高频特性和噪声干扰。
在进行布线设计时，需要注意元器件之间的布局、功率地和信号地的分离、降低线路的传输损耗和改善信号完整性，以提高电路的性能和稳定性。
六、电源性能测试与验证在完成DC-DC电源的设计之后，需要进行性能测试和验证。
通过测试电源的输出电压、输出电流、负载调整能力、效率等参数，验证电源设计的稳定性和可靠性，以确保电源符合设计要求。
七、优化与改进对已完成的DC-DC电源设计进行评估和改进。
如果存在性能不足或不稳定的情况，需要进行优化和改进，调整电源的拓扑结构和元器件选择，优化PCB布线和控制电路，提高电源的效率和可靠性。
开关电源测试方案
开关电源测试方案开关电源是一种通过晶体管开关来实现能量转换的电源。
由于其高频开关和能量存储元件，使得开关电源具有高效率、小体积和轻量化的特点。
在开关电源的设计和生产过程中，需要进行各种测试以确保其性能和质量。
下面将介绍一般的开关电源测试方案。
1.输入电流和输入电压测试：-使用电源测试仪测量开关电源的输入电流和输入电压。
-测试过程需要考虑电源电压和电流的正常范围。
2.输出电压和输出电流测试：-使用负载电阻、电子负载或示波器等仪器测量开关电源的输出电压和输出电流。
-需要在不同负载条件下进行测试，以验证输出电压和输出电流的稳定性和准确性。
3.效率测试：-使用功率计测量开关电源的输入功率和输出功率，计算电源的效率。
-需要在不同输出电压和输出电流条件下进行测试，以评估电源的效率和节能性能。
4.温度测试：-使用红外热像仪或温度传感器测量开关电源的各个元件的温度。
-测试过程中需要考虑元件的工作温度范围，并且在不同负载条件下进行测试，以评估电源的散热性能和稳定性。
5.过载保护和短路保护测试：-通过加大负载或短路负载来测试开关电源的过载保护和短路保护功能。
-测试过程中需要观察开关电源的响应时间和保护方式，以确保其能够及时有效地保护负载和电源本身。
6.带载稳定性测试：-在不同负载条件下进行开关电源的输出电压和输出电流的稳定性测试。
-需要测试电源在负载变化时的响应速度和输出电压、输出电流的稳定性。
7.波形测试：-使用示波器观察开关电源的输入和输出波形，以评估电源的波形质量。
-需要测试电源的纹波和噪声等指标，并与标准进行比对。
8.绝缘电阻测试：-使用绝缘电阻测试仪测量开关电源的输入和输出端的绝缘电阻。
-需要测试电源的绝缘电阻是否满足要求，以确保电源的安全性能。
9.EMC测试：-进行电磁兼容性测试，包括辐射和传导干扰测试以及抗干扰能力测试。
-需要按照相关标准进行测试，以确保开关电源在工作时不会对其他设备产生干扰，同时具有较强的抗干扰能力。
电源参数指标及测试方法
未来发展趋势预测
智能化和自动化测试
随着人工智能和自动化技术的发展，未来电源测试将更加智能化和 自动化，提高测试效率和准确性。
绿色环保和高效能
环保和节能成为全球关注的热点，未来电源产品将更加注重绿色环 保和高效能，推动电源行业向可持续发展方向转型。
多功能集成和定制化
随着电子设备的多样化需求，未来电源产品将更加注重多功能集成和 定制化，满足不同应用场景的个性化需求。
03 测试方法及原理介绍
CHAPTER
静态测试方法
01
02
03
直流电压测试
通过测量电源输出的直流 电压值，判断其是否在设 计范围内。
纹波电压测试
测量电源输出中的交流分 量，以评估电源的稳定性 和噪声性能。
静态电流测试
在电源无负载或轻载状态 下，测量其消耗的电流， 以评估电源的待机功耗。
动态测试方法
目前电源性能评价缺乏统一的标准，不同厂家和 机构采用不同的测试方法和评价指标，导致评价 结果难以比较和互认。
测试方法和设备不完善
现有的电源测试方法和设备在准确性和可重复性 方面存在不足，无法满足高精度、高效率的测试 需求。
行业监管和认证体系不健全
电源行业缺乏有效的监管和认证体系，导致市场 上存在大量质量参差不齐的产品，给消费者和行 业带来安全隐患。
线性度
表示电源设备输出电压与输入电压或负载电流之间的线性关系程度。线性度越好 ，电源设备的输出特性越稳定，越能满足精密电子设备的要求。
效率与功率因数
效率
指电源设备将输入功率转换为输出功率的能力。效率越高，电源设备的能量转换效率越高，能源利用率越高。
功率因数
表示电源设备输入有功功率与视在功率之比。功率因数越高，电源设备对电网的污染越小，越符合绿色环保的要 求。同时，高功率因数还能降低电网负荷和线路损耗，提高电网的运行效率。
电源环路响应测试方案
电源环路响应测试方案1. 前言电源环路响应测试是电源设计和生产过程中不可或缺的一部分。
它可以检测电源的质量、可靠性和稳定性，并帮助高质量电源的制造商在市场竞争中占据优势。
2. 测试准备在进行电源环路响应测试前，需要准备以下设备和工具：- 信号发生器- 示波器- 直流电源- 外部负载- 信号发生器和示波器的连接线3. 测试步骤3.1 基准测试在进行电源环路响应测试之前，需要对电源进行基准测试，由于在响应测试过程中采用的是交流信号，因此必须知道电源所提供的直流输出水平。
3.2 加载规格在进行响应测试之前，需要调整外部负载以符合电源的负载规格。
电源负载规格通常在电源数据表上给出。
3.3 信号发生器参数设置在进行响应测试时，需要将信号发生器设置为所需的频率和振幅。
这些设置通常在测试中所需的数据表中给出。
3.4 测试仪器的连接连接信号发生器和示波器，以便将测试信号输入到电源并从电源的输出中读取响应。
连接线的连接必须正确。
3.5 测试过程通过信号发生器向电源输入测试信号并通过示波器观察电源的响应。
检查电源响应是否正确，是否符合规格。
4. 响应测试的参数电源环路响应测试通常涉及以下参数：4.1 上升时间（Rise time）上升时间是测量电源在从空载到满载状态下所需的时间。
此参数表示电源变得可用的时间。
＃4.2 超调（Overshoot）超调是电源在从小于其稳态值到大于该值的瞬间反弹的现象。
经典的Overshoot值为10％。
4.3 下降时间（Fall time）下降时间是电源从满载到空载状态所需的时间，与上升时间类似，但是是从满载到空载的反向操作。
＃4.4 电源稳态误差稳态误差是指电源在工作状态下偏离其标称输出值的程度，它是评估电源稳定性的关键参数。
＃4.5 电源纹波电源纹波是输入电源AC信号在直流电源输出中引起的变动。
它通常表现为电压或电流的典型波形。
5. 总结电源环路响应测试是电源设计和生产过程中必要的一部分。
电源电路设计方案
电源电路设计方案电源电路设计方案一、设计目标本电源电路设计的目标是为了满足以下要求：1. 提供稳定可靠的直流电源，能够满足设备工作的电源电压和电流需求。
2. 具备过压、欠压和过载保护功能，能够对输入电压和电流进行监控并及时进行处理。
3. 具备高效率和低能耗的特点，能够最大限度地减少能源的浪费。
二、方案描述1. 输入电源输入电源采用交流电源，经过整流电路变成直流电源。
在输入电源的前端添加滤波电路，以减少输入电源的纹波电压和噪音。
2. 正确选择电源的输出电压和电流根据所需应用的电压和电流要求，选择合适的电源输出电压和电流。
同时，考虑电源的容量和稳定性，确保能够满足设备的工作电压和电流需求。
3. 电源稳定性设计为了保证电源的稳定性，在电源电路中使用稳压器件，例如稳压二极管或稳压模块，来提供稳定的输出电压。
此外，还可以使用反馈电路来监测并调整输出电压。
同时，添加适当的滤波电路来减少输出电压的纹波和噪音。
4. 过压、欠压和过载保护设计在电源电路中添加相应的保护电路，用来监测输入电压和电流的变化情况，并在超出设定范围时触发保护措施。
例如，可以使用过压保护电路、欠压保护电路和过载保护电路来保护电源和设备的安全运行。
5. 高效率和低能耗设计为了提高电源的效率和减少能源的浪费，可以采用高效率的开关电源设计。
同时，优化整个电源电路的结构和参数，减少各个部件的功耗和损耗。
三、方案实施1. 根据设计需求，选择合适的电源和元器件，并进行相应的电路布局和连接。
2. 确保电源电路的接地良好，减少接地回路的干扰和噪音。
3. 进行电源电路的测试和调试，保证其稳定性和可靠性。
4. 对电源电路进行保护措施的测试和验证，确保其能够满足设备的安全运行要求。
四、方案总结本电源电路设计方案能够有效满足设备对电源的电压和电流要求，并具备过压、欠压和过载保护功能。
通过优化设计，能够提高电源的效率和降低能源的浪费。
同时，良好的电源稳定性和可靠性能够保证设备的正常工作。
电源设计方案
电源设计方案概述电源设计是电子设备开发过程中不可或缺的一部分。
一个稳定、高效的电源供应系统是保障电子设备正常运行的关键。
本文将介绍一个通用的电源设计方案，详细讨论电源模块选择、稳压控制、过流保护和短路保护等关键要素。
一、电源模块选择在电源设计中，选择正确的电源模块是至关重要的。
电源模块应能够提供设备所需的稳定电压、电流，并具备高效能的转换效率。
要根据设备的功耗要求、工作温度要求、输入电压范围和输出电压/电流等因素，选择合适的电源模块。
常见的电源模块有开关电源模块、线性稳压器、直流稳压电源等。
开关电源模块通常具有更高的转换效率和更大的功率密度，但成本较高，适用于功耗较大的设备。
线性稳压器适用于功耗较低的设备，具有更低的成本和较好的抗干扰性能。
直流稳压电源适用于对电源稳定性要求较高的设备。
二、稳压控制稳压控制是电源设计中最重要的一部分。
稳压控制器的作用是通过反馈机制来调整输出电压，保持其稳定在设定范围内。
常见的稳压控制器有线性稳压器、开关稳压器等。
线性稳压器通常采用负反馈控制，通过调节阻值来实现稳压。
开关稳压器采用开关元件和反馈电路，通过高频开关操作来控制输出电压。
选择合适的稳压控制器需要考虑输出电压范围、负载调整能力、响应速度和成本等因素。
三、过流保护电源设计中的过流保护是为了保护设备免受过大电流的损坏。
过流保护通常通过电流传感器和保护电路来实现。
电流传感器可以是电流互感器、电流变压器、电流开关等。
保护电路可以是电流比较器、二极管整流电路、快速开关等。
过流保护的触发电流应根据设备的需求进行合理设置，以避免误触发或过大的保护延迟。
四、短路保护短路保护是为了防止设备在输出短路时受到损坏。
短路保护通常通过短路检测电路和保护电路来实现。
常见的短路检测电路有电流检测、电压检测、功率检测等。
保护电路可以是短路保护芯片、电流比较器、电压检测电路等。
选择合适的短路保护方案需考虑触发速度、保护延迟、灵敏度和成本等因素。
产品电源测评报告模板
产品电源测评报告模板
1. 产品概述
在这里对测试的产品进行简单概述，包括品牌、型号、主要特点等。
2. 测试目的
明确测试目的，解释为何选择此产品进行测试。
3. 测试过程
详细描述测试过程，包括测试所用的设备及软件工具。
4. 测试项目
列出测试项目及项目说明，包括以下几个方面：
4.1 输入电压范围
测试此电源产品的输入电压范围，包括最小和最大输入电压。
4.2 输出电压稳定性
测试此电源产品在正常工作状态下输出电压的稳定性，包括空载和满载情况下。
4.3 输出电流负载能力
测试此电源产品的输出电流负载能力，包括最大输出电流、过载保护等。
4.4 效率和功率因数
测试此电源产品的电能转换效率和功率因数。
4.5 温度和噪音
测试此电源产品的工作温度和噪音水平，以评估其散热和使用舒适度。
5. 测试结果与分析
根据测试项目的数据和观察得出的结论，进行结果总结和分析。
6. 优点与不足
根据测试结果，对该电源产品的优点和不足进行评价。
7. 总结与建议
根据测试结果和优点不足，结合市场需求，对该电源产品进行总结和建议。
8. 结论
总结整篇测评报告，对该电源产品的测试结果和性能进行评价，为读者提供参考。
9. 参考资料
列出本次测试中使用的参考资料，如产品规格书、相关技术文献等。
以上是一份产品电源测评报告模板，可根据实际情况进行灵活调整。
祝写作顺利！。
电源电路设计方案
电源电路设计方案1. 引言电源电路是电子设备中的重要组成部分，为设备提供稳定可靠的电力供应。
在设计电源电路时，需要考虑到电压的稳定性、功率因数、效率等因素。
本文将介绍一种常见的电源电路设计方案，包括电源类型、电源拓扑、元件选择和设计步骤等内容。
2. 电源类型常见的电源类型包括直流电源和交流电源。
直流电源通常是通过变压器、整流和滤波电路来获得稳定的直流电压。
交流电源则可以通过变压器、整流和滤波电路来获得所需的交流电压。
3. 电源拓扑根据不同的应用需求和设计目标，可以选择不同的电源拓扑结构。
常见的电源拓扑有线性电源拓扑、开关电源拓扑和开关模式电源拓扑。
•线性电源拓扑是较为简单的一种电源设计方案，通过一个线性稳压器将输入电压降压并稳定输出。
线性电源具有简单、成本低、稳定性好的特点，但效率较低，适用于功率要求较低的场景。
•开关电源拓扑则包括多种设计方案，如Buck、Boost和Buck-Boost等方案。
开关电源的主要特点是效率高、功率密度大，但设计复杂度较高。
•开关模式电源拓扑则是开关电源的高级形式，利用开关管在开关状态和关断状态之间切换以提高效率。
开关模式电源常用于高功率应用场景。
根据实际需求和设计目标，选择适合的电源拓扑结构是电源电路设计的重要一步。
4. 元件选择在设计电源电路时，选择合适的元件对于电源的稳定性和性能至关重要。
4.1 变压器变压器用于将输入电压变换为所需的电压。
在选择变压器时，需要考虑额定功率、绕组匝数、绝缘等级和工作频率等因素。
4.2 整流和滤波电路整流和滤波电路主要用于将交流输入转换为稳定的直流输出。
整流电路将交流信号转换为直流信号，而滤波电路通过滤波器去除残余的波形。
4.3 稳压器稳压器用于保持输出电压稳定，防止电压波动对设备造成影响。
常见的稳压器有线性稳压器和开关稳压器。
4.4 开关管和电容器开关管用于控制电路的开关状态，电容器则用于存储电荷以平滑电流。
合理选择开关管和电容器的参数是确保电源电路工作稳定的关键。

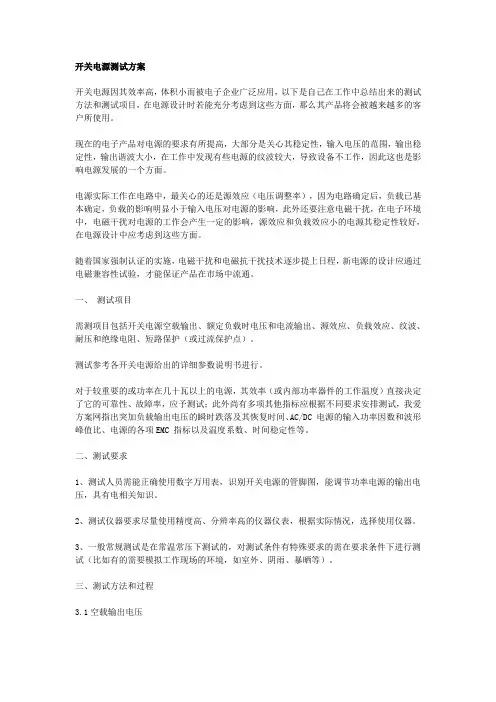

电源测试方案
电源测试方案1. 简介电源测试是在电子设备开发过程中必不可少的一环。
它可以帮助开发人员评估电源系统的性能、稳定性和可靠性。
本文将介绍一个电源测试方案，该方案可以有效地测试电源的各项指标，并帮助开发人员优化电源系统设计。
2. 测试目标电源测试的目标是确保电源系统能够满足设备的工作需求，并提供足够的功率以供应各个组件。
具体的测试目标包括：- 输出电压和电流的稳定性和精度- 效率和能量消耗- 开关和负载调整的响应速度- 温度和电磁兼容性3. 测试仪器和设备为了进行电源测试，我们需要以下仪器和设备：- 信号发生器：用于模拟负载电流和电压变化- 示波器：用于测量电源输出的波形和噪音- 数据采集卡：用于记录电源输出的参数- 负载电阻：用于模拟设备的负载- 温度测量设备：用于测量电源系统的温度4. 测试方法4.1 输出电压和电流的稳定性和精度测试通过连接示波器和数据采集卡，我们可以测量电源输出电压和电流的稳定性和精度。
我们可以设置负载电流和电压的变化范围，并记录电源输出的波形和噪音。
通过分析数据，我们可以评估电源系统的稳定性和精度是否满足要求。
4.2 效率和能量消耗测试通过测量输入功率和输出功率，我们可以计算电源系统的效率。
同时，我们还可以记录不同负载下的能量消耗。
这些数据可以帮助开发人员评估电源系统的能效，并根据需求进行调整。
4.3 开关和负载调整的响应速度测试在负载突变或开关操作时，电源系统应能迅速调整以满足设备的要求。
通过使用信号发生器模拟负载和开关变化，并记录电源输出的响应时间，我们可以评估电源系统的响应速度是否符合预期。
4.4 温度和电磁兼容性测试电源系统的温度和电磁兼容性对设备的可靠性和稳定性至关重要。
通过使用温度测量设备和电磁兼容性测试设备，我们可以测量电源系统的温度和电磁辐射水平。
这些数据可以帮助开发人员优化电源系统的设计，使其能够承受各种环境条件下的工作。
5. 测试结果分析与优化通过对电源测试数据的分析，我们可以评估电源系统的性能，并找到存在的问题。
UPS电源(60Kw)设计方案
UPS60KW解决方案目录1. 简介 (2)2. 产品介绍 (2)2.1 产品概述 (2)2.2 产品展示 (4)2.3 外观结构 (5)3. 工作原理 (5)3.1．UPS框架结构 (5)3.2．正常供电模式 (5)3.3．电池供电模式 (6)3.4．旁路供电模式 (6)3.5．维修旁路供电模式 (7)4. 功能单元 (7)4.1 整流器 (7)4.2 逆变器 (8)4.3 静态开关 (9)4.4 主控制单元 (9)5. UPS电源参数 (10)6.1 环境要求 (11)6.2 现场搬运 (11)6.3 安装位置布局 (12)6.4 电缆规格选择 (12)6.5 UPS系统配电图 (13)6.6 功率电缆连接 (14)6.7 电池组的连接 (14)6.8 UPS信号电缆的安装 (15)6.8.1 RS232监控系统的安装与使用 (15)6.8.2 SNMP卡及其网络管理的安装与使用 (15)6.9 发电机与UPS的匹配设计 (17)6.10 UPS与电机匹配设计 (17)6.11 降低UPS输出零-地电压设计 (18)6.12 UPS交流输入回路冗余供电设计方案 (19)7. 使用与维护 (21)7.1 开机前的检查事项 (21)7.2 第一次上电开机 (21)7.3 工作模式测试 (22)7.4 操作界面介绍 (22)7.5 日常运行管理 (24)7.6日常维护 (25)8监控管理 (27)8.1.单机近程监控管理 (27)8.2多计算机监控管理 (27)8.3UPS网络化管理 (27)8.4网络监控组网拓扑图 (28)9. 设备容量估算 (28)10. 服务承诺 (28)1. 简介致力于电源产品配套的研发、生产及销售，是国内少数能提供全系列工频纯在线式UPS及逆变电源的厂家之一；产品广泛应用于银行、证券、电信、航天、交通、税务、医疗、教育、部队、政府机关、科研机构和厂矿企业。
公司广纳电源界技术精英和专家，加强技术研发，同国外知名品牌建立了良好的技术交流合作关系，不断开展科技创新，研制具有国际先进水平的电源产品，提高本公司产品知名度，塑造企业在国内外的良好形象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
春晚摇一摇幕后英雄:功率分析仪为电源设计提供高可靠性测试方案
摘要
2015年微信红包书写一个全新的奇迹――除夕摇一摇总次数110亿次，峰值1400万次/秒，8.1亿次每分钟，微信红包收发达10.1亿次！奇迹的产生别忘了一个又一个的幕后英雄。
后台数据显示：央视春晚送红包互动中，微信摇一摇总次数72亿次，峰值8.1亿次/分钟，送出微信红包1.2亿个，服务器扛住了。
随后华为发帖：“各位，为了保障大家能够顺利抢红包，华为中国区IT服务团队有八个兄弟重点保障腾讯机房设备。
刚刚已经与现场服务经理确认，腾讯服务器未瘫机，仅是排队造成的延迟，请各位放心发放红包。
”
艾默生、施耐德、中兴、华为、英维克和中恒等均参与UPS、HVDC、机房空调和turnkey 总包等项目建设，纷纷发表祝贺：“大家在抢微信红包时，不要忘记幕后英雄—－我们为腾讯提供MDC数据中心、大容量UPS、精密列头柜、精密空调等设备，保障了大家在这一刻收发红包的顺畅。
祝大家春节快乐！”
这样的大数据洪流对数据中心直流电源、UPS电源提出了更严峻的考验。
大量用户在同一时间摇红包，瞬间产生每秒千万级的请求，这个量级的请求使得后台服务器负载瞬间飙升十倍以上，直流电源、UPS电源负载也是瞬间飙升，电源长时间工作在高负荷条件下，并且负载率不断变化，电源的稳定性尤其重要。
功率分析仪在电源的研发、测试、生产过程中都扮演着重要角色，高精度、稳定、好用的功率分析仪能够快速提高电源测试的效率和稳定性。
UPS电源主旁路相位、频率跟踪测试中频繁改变接线？
为保证数据机房的不间断供电，UPS电源线路设计为主路与旁路并联，若UPS主路出现故障，需要无缝切换到旁路进行供电，UPS电源的主旁路输出端要求相位、频率一致。
在功率分析仪测试过程中，在不改变接线的情况下，要求测量第1通道和第4通道间的电压相位角、第2通道和第5通道间电压相位角、第3通道和第6通道间电压相位角，同时记录每一通道的电压、电流频率。
PA系列功率仪支持测量任意通道间信号的相位角，测试过程无需重新改变接线，大大提高测试效率与精确性。
仪器是否满足UPS突发性负载变化模拟测试？
UPS电源在测试过程中需要模拟各种各样真实的负载情况，如容性负载、阻性负载、感性负载、整流性负载。
同样在测试过程中也需要模拟突发性负载变化，负载电流会呈脉冲型，这就要求功率分析仪具有很高的峰值因数测试能力，否则无法保证测量精度或者出现量程频繁切换的问题。
PA6000功率分析仪支持峰值因数高达6，完全满足各种极限负载变化条件下的测试。
不同仪器测量谐波得到的结果不一致？
谐波对于服务器来说无疑是潜在的捉摸不定的威胁，是UPS电源输出电源质量的重要指标，电源谐波测试的可重复性非常重要。
标准IEC61000-4-7是谐波和间谐波测量的通用指导，用来指导各厂家按照该标准设计仪器，使用统一标准来评估谐波结果，才能保证不同仪器评估结果的准确性、一致性和权威性，解决不同仪器测量结果相差很大的问题，避免不必要的谐波治理带来的投资浪费。
PA6000根据IEC61000-4-7 标准的严格规定，谐波测量的频谱分析时间窗为10 个周期。
UPS电源系统测试中功率分析仪输入通道不够用？
PA6000功率分析仪一共包含7路输入通道，对UPS电源的三相输入、直流部分、三相输出进行同步测量，可实现对UPS电源性能指标的全面测试。
为应对越来越高频的设备测量需求，2015年我们将发布基于最领先架构的PA8000与PA5000高精度功率分析仪。
2MS/s的采样率、5MHz带宽更加适合于变频空调、变频器、高频开关电源的测试，同时全新的操作界面与操作方式也给工程师更人性化的操作设计，提高测试效率与准确性。
