实验一 存储器实验

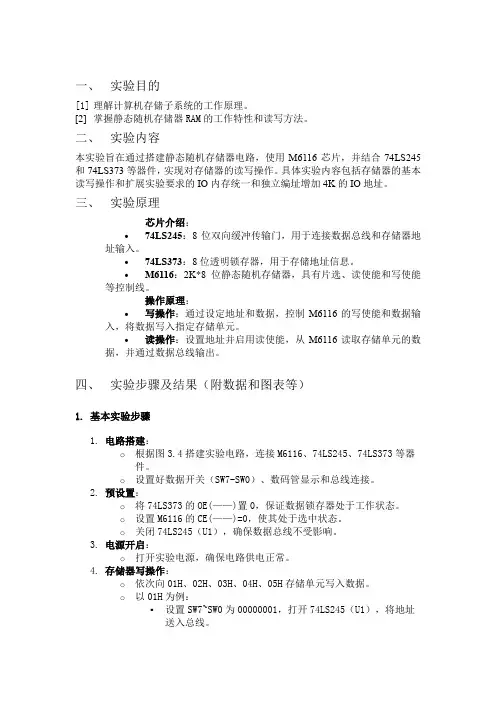

存储器实验
一、实验目的[1]理解计算机存储子系统的工作原理。
[2]掌握静态随机存储器RAM的工作特性和读写方法。
二、实验内容本实验旨在通过搭建静态随机存储器电路，使用M6116芯片，并结合74LS245和74LS373等器件，实现对存储器的读写操作。
具体实验内容包括存储器的基本读写操作和扩展实验要求的IO内存统一和独立编址增加4K的IO地址。
三、实验原理芯片介绍：•74LS245：8位双向缓冲传输门，用于连接数据总线和存储器地址输入。
•74LS373：8位透明锁存器，用于存储地址信息。
•M6116：2K*8位静态随机存储器，具有片选、读使能和写使能等控制线。
操作原理：•写操作：通过设定地址和数据，控制M6116的写使能和数据输入，将数据写入指定存储单元。
•读操作：设置地址并启用读使能，从M6116读取存储单元的数据，并通过数据总线输出。
四、实验步骤及结果（附数据和图表等）1. 基本实验步骤1.电路搭建：o根据图3.4搭建实验电路，连接M6116、74LS245、74LS373等器件。
o设置好数据开关（SW7-SW0）、数码管显示和总线连接。
2.预设置：o将74LS373的OE(——)置0，保证数据锁存器处于工作状态。
o设置M6116的CE(——)=0，使其处于选中状态。
o关闭74LS245（U1），确保数据总线不受影响。
3.电源开启：o打开实验电源，确保电路供电正常。
4.存储器写操作：o依次向01H、02H、03H、04H、05H存储单元写入数据。
o以01H为例：▪设置SW7~SW0为00000001，打开74LS245（U1），将地址送入总线。
▪将74LS373的LE置1，将地址存入AR，并观察地址数码管。
▪将LE置0，锁存地址到M6116的地址输入端。
▪设置数据开关为要写入的数据，打开74LS245（U4），将数据送入总线。
▪将M6116的WE(——)由1转为0，完成数据写入操作。
▪关闭74LS245（U4）。
计算机组成原理与汇编实验报告
计算机组成原理与汇编实验报告姓名：学号：学院：信息科学与工程学院班级：实验1 存储器实验实验目的⏹掌握静态存储随机存储器RAM的工作特性⏹掌握静态存储随机存储器RAM的读写方法实验设备74LS273（一片），静态存储器MEMORY 6116（一片），与门（一片），与非门（一片），单脉冲（一片）,开关若干，灯泡若干实验原理在微机系统中，常用的静态RAM 有6116、6264、62256 等。
在本实验中使用的是6116。
6116 为2K╳8 位的静态RAM，其逻辑图3.1如下：图3.1 6116逻辑图其中A0～10 为11 根地址线，I/O0～7 为8 根数据线，CS 为片选端，OE 为数据输出选通端，WR 为写信号端。
其工作方式见下表3-1：表3-1工作方式表实验所用的半导体静态存储器电路原理如图3.2 所示，实验中的静态存储器一片6116（2K×8）构成，其数据线接至数据总线，地址线由地址锁存器（74LS273）给出。
地址灯AD0—AD7 与地址线相连，显示地址线内容。
数据开关经一三态门（74LS245）连至数据总线，分时给出地址和数据。
图3.2 存储器实验原理图因地址寄存器为8 位，接入6116 的地址A7—A0，而高三位A8—A10 接地，所以其实际容量为256 字节。
6116 有三个控制线：CE（片选线）、OE（读线）、WE（写线）。
当片选有效（CE=0）时，OE=0时进行读操作，WE=0时进行写操作。
本实验中将OE 常接地，在此情况下，当CE=0、WE=0 时进行读操作，CE=0、WE=1 时进行写操作，其写时间与T3 脉冲宽度一致。
控制信号SW-B 为低电平有效，控制信号LDAR 为高电平有效。
实验步骤1. 选择实验设备：根据实验原理图，将所需要的组件从组件列表中拖到实验设计流程栏中。
搭建实验流程：将已选择的组件进行连线（鼠标从一个引脚的端点拖动到另一组件的引脚端，即完成连线）。

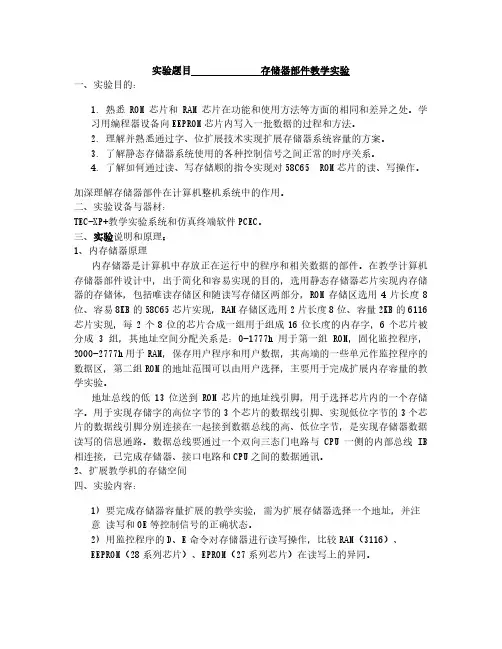

计算机组成原理实验_存储器部件教学实验
实验题目存储器部件教学实验一、实验目的：1. 熟悉ROM芯片和RAM芯片在功能和使用方法等方面的相同和差异之处。
学习用编程器设备向EEPROM芯片内写入一批数据的过程和方法。
2. 理解并熟悉通过字、位扩展技术实现扩展存储器系统容量的方案。
3. 了解静态存储器系统使用的各种控制信号之间正常的时序关系。
4. 了解如何通过读、写存储顺的指令实现对58C65 ROM芯片的读、写操作。
加深理解存储器部件在计算机整机系统中的作用。
二、实验设备与器材：TEC-XP+教学实验系统和仿真终端软件PCEC。
三、实验说明和原理：1、内存储器原理内存储器是计算机中存放正在运行中的程序和相关数据的部件。
在教学计算机存储器部件设计中，出于简化和容易实现的目的，选用静态存储器芯片实现内存储器的存储体，包括唯读存储区和随读写存储区两部分，ROM存储区选用4片长度8位、容易8KB的58C65芯片实现，RAM存储区选用2片长度8位、容量2KB的6116芯片实现，每2个8位的芯片合成一组用于组成16位长度的内存字，6个芯片被分成3组，其地址空间分配关系是：0-1777h用于第一组ROM，固化监控程序，2000-2777h用于RAM，保存用户程序和用户数据，其高端的一些单元作监控程序的数据区，第二组ROM的地址范围可以由用户选择，主要用于完成扩展内存容量的教学实验。
地址总线的低13位送到ROM芯片的地址线引脚，用于选择芯片内的一个存储字。
用于实现存储字的高位字节的3个芯片的数据线引脚、实现低位字节的3个芯片的数据线引脚分别连接在一起接到数据总线的高、低位字节，是实现存储器数据读写的信息通路。
数据总线要通过一个双向三态门电路与CPU一侧的内部总线IB 相连接，已完成存储器、接口电路和CPU之间的数据通讯。
2、扩展教学机的存储空间四、实验内容：1) 要完成存储器容量扩展的教学实验，需为扩展存储器选择一个地址，并注意读写和OE等控制信号的正确状态。

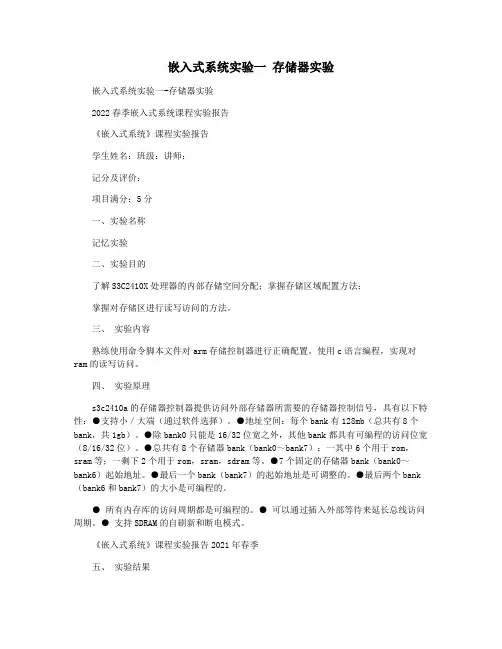

嵌入式系统实验一 存储器实验
嵌入式系统实验一存储器实验嵌入式系统实验一-存储器实验2022春季嵌入式系统课程实验报告《嵌入式系统》课程实验报告学生姓名：班级：讲师：记分及评价：项目满分：5分一、实验名称记忆实验二、实验目的了解S3C2410X处理器的内部存储空间分配；掌握存储区域配置方法；掌握对存储区进行读写访问的方法。
三、实验内容熟练使用命令脚本文件对arm存储控制器进行正确配置。
使用c语言编程，实现对ram的读写访问。
四、实验原理s3c2410a的存储器控制器提供访问外部存储器所需要的存储器控制信号，具有以下特性：●支持小／大端（通过软件选择）。
●地址空间：每个bank有128mb（总共有8个bank，共1gb）。
●除bank0只能是16/32位宽之外，其他bank都具有可编程的访问位宽（8/16/32位）。
●总共有8个存储器bank（bank0～bank7）：一其中6个用于rom，sram等；一剩下2个用于rom，sram，sdram等。
●7个固定的存储器bank（bank0～bank6）起始地址。
●最后一个bank（bank7）的起始地址是可调整的。
●最后两个bank （bank6和bank7）的大小是可编程的。
● 所有内存库的访问周期都是可编程的。
● 可以通过插入外部等待来延长总线访问周期。
● 支持SDRAM的自刷新和断电模式。
《嵌入式系统》课程实验报告2021年春季五、实验结果超级终端上显示一下信息：六、练习编写程序对sram进行字节的读写访问。
#包括\voidmemory_test(void){因蒂；uint16tdata;intmemerror=0;uint16t*pt;2022春季嵌入式系统课程实验报告uart_printf(\0x00e00000,_ram_startaddress+0x00f00000);pt=（uint16t*）（_ram_startaddress+0x00e0000）；//记忆书写while((uint32t)pt<(_ram_startaddress+0x00f00000)){*pt=（uint16t）pt；pt++；}//memoryreaduart_uuuprintf（\memorytest（%xh-%xh）：rd\\n\uuu内存_uuuu起始地址+0x00e00000，uuu内存_uuu起始地址+0x00f00000）；pt=(uint16t*)(_ram_startaddress+0x00e00000);而（（uint32t）pt<（_ram_startaddress+0x00f00000））{data=*pt;如果（数据！=（uint16t）pt）{memerror=1;uart_uPrintf（\break；}pt++;}if（memerror==0）uart_printf(\}。
存储器读写实验
实验一存储器读写实验一、实验目的1. 熟悉静态RAM 的使用方法，掌握8088 微机系统扩展RAM 的方法；2. 掌握静态RAM 读写数据编程方法。
二、实验内容对指定地址区间的RAM（4000H～43FFH）先进行写数据55AAH，然后将其内容读出再写到5000H～53FFH 中。
三、实验接线图（系统中已连接好）四、实验步骤1. 在PC 机和实验系统联机状态下，编辑源程序。
2. 从存储器窗口检查和记录4000H～43FFH 中的内容和5000～53FFH 中的内容。
3. 对源程序进行编译和装载，生成可执行文件。
4. 对可执行文件进行调试，调试方法有：单步，宏单步，自动单步，自动宏单步，注意这些方法之间的区别。
5. 连续运行实验程序。
6. 从存储器窗口检查和记录4000H～43FFH 中的内容和5000～53FFH 中的内容，比较程序运行前、后存储器内容的变化情况。
五、实验程序清单CODE SEGMENT ;RAM.ASMASSUME CS:CODEPA EQU 0FF20H ;字位口PB EQU 0FF21H ;字形口PC EQU 0FF22H ;键入口ORG 1850hSTART: JMP START0BUF DB ?,?,?,?,?,?data1:db0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1hdb 86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FH START0: MOV AX,0HMOV DS,AX ;写数据段地址MOV BX,4000H ;内存首址MOV AX,55AAH ;要写入的字MOV CX,0200H ;数据长度RAMW1: MOV DS:[BX],AX ;写数据ADD BX,0002H ;下一个单元LOOP RAMW1 ;循环写MOV AX,4000H ;首址MOV SI,AX ;SI置源首址MOV AX,5000HMOV DI,AX ;DI置目首址MOV CX,0400H ;数据长度CLD ;增址REP MOVSB ;串传送call buf1 ;写”62256-”mov cx,0ffhcon1: push cxcall disp ；显示pop cxloop con1call buf2 ;写”--good”con2: call disp ;显示jmp con2DISP: MOV AL,0FFH ;显示子程序 ,5msMOV DX,PAOUT DX,ALMOV CL,0DFH ;20H ;显示子程序 ,5msMOV BX,OFFSET BUFDIS1: MOV AL,[BX]MOV AH,00HPUSH BXMOV BX,OFFSET DATA1ADD BX,AXMOV AL,[BX]POP BXMOV DX,PBOUT DX,ALMOV AL,CLMOV DX,PAOUT DX,ALPUSH CXDIS2: MOV CX,00A0HLOOP $POP CXCMP CL,0FEH ;01HJZ LX1INC BXROR CL,1 ;SHR CL,1JMP DIS1LX1: MOV AL,0FFHMOV DX,PBOUT DX,ALRETBUF1: MOV BUF,06H ;写”62256-”MOV BUF+1,02HMOV BUF+2,02HMOV BUF+3,05HMOV BUF+4,06HMOV BUF+5,17HRETBUF2: MOV BUF,17H ;写”--good”MOV BUF+1,17HMOV BUF+2,09HMOV BUF+3,00HMOV BUF+4,00HMOV BUF+5,0dHRETCODE ENDSEND START六、实验总结这个自己实现！！！。

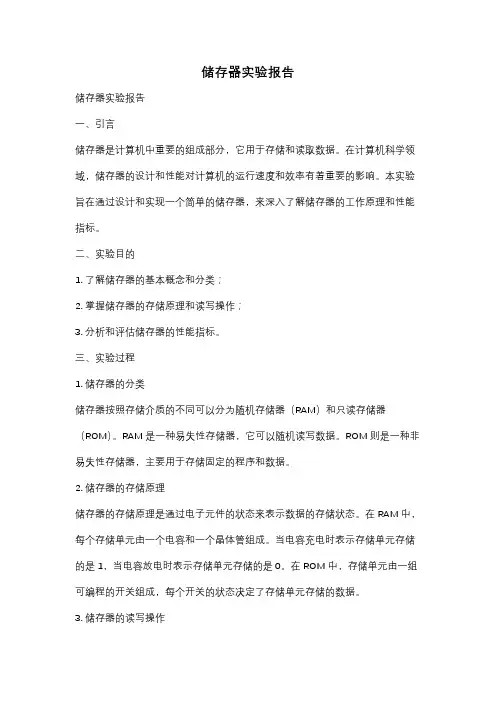

储存器实验报告
