模具制造工艺流程(简易)

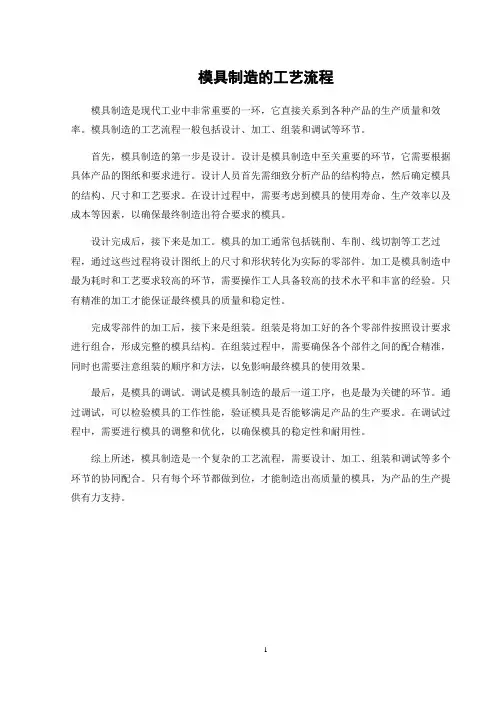

总的来说模具制作工艺流程如下:
审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产
A:模架加工:1打编号,2 A/B板加工,3面板加工,4顶针固定板加工,5底板加工
B:模芯加工:1飞边,2粗磨,3铣床加工,4钳工加工,5CNC粗加工,6热处理,7精磨,8CNC精加工,9电火花加工,10省模
C:模具零件加工:1滑块加工,2压紧块加工,3分流锥浇口套加工,4镶件加工
模架加工细节
1,打编号要统一,模芯也要打上编号,应与模架上编号一致并且方向一致,装配时对准即可不易出错。
2, A/B板加工(即动定模框加工),a:A/B板加工应保证模框的平行度和垂直度为,b :铣床加工:螺丝孔,运水孔,顶针孔,机咀孔,倒角c:钳工加工:攻牙,修毛边。
3,面板加工:铣床加工镗机咀孔或加工料嘴孔。
4,顶针固定板加工:铣床加工:顶针板与B板用回针连结,B板面向上,由上而下钻顶针孔,顶针沉头需把顶针板反过来底部向上,校正,先用钻头粗加工,再用铣刀精加工到位,倒角。
5,底板加工:铣床加工:划线,校正,镗孔,倒角。
(注:有些模具需强拉强顶的要加做强拉强顶机构,如在顶针板上加钻螺丝孔)
模芯加工细节
1)粗加工飞六边:在铣床上加工,保证垂直度和平行度,留磨余量
2)粗磨:大水磨加工,先磨大面,用批司夹紧磨小面,保证垂直度和平行度在,留余量双边
3)铣床加工:先将铣床机头校正,保证在之内,校正压紧工件,先加工螺丝孔,顶针孔,穿丝孔,镶针沉头开粗,机咀或料咀孔,分流锥孔倒角再做运水孔,铣R角。
4)钳工加工:攻牙,打字码
5) CNC粗加工
6)发外热处理HRC48-52
7)精磨;大水磨加工至比模框负,保证平行度和垂直度在之内
8) CNC精加工
9)电火花加工
10)省模,保证光洁度,控制好型腔尺寸。
11)加工进浇口,排气,锌合金一般情况下浇口开,排气开,铝合金浇口开排气开,塑胶排气开,尽量宽一点,薄一点。
滑块加工工艺:1,首先铣床粗加工六面,2精磨六面到尺寸要求,3铣床粗加工挂台,4挂台精磨到尺寸要求并与模架行位滑配,5铣床加工斜面,保证斜度与压紧块一致,留余量飞模,6钻运水和斜导住孔,斜导柱孔比导柱大1毫米,并倒角,斜导柱孔斜度应比滑块斜面斜度小2度。斜导柱孔也可以在飞好模合上模后与模架一起再加工,根据不同的情况而定。
