半导体材料有哪些特性和用途

半导体材料的特性和应用半导体材料是一类具有特定电学特性的材料，其在电导率方面介于导体和绝缘体之间。

半导体材料的电导率受温度、光照等外部条件影响较大，因此在实际应用中具有广泛的用途。

本文将介绍半导体材料的几种主要特性和应用。

特性1. 负导性半导体材料的电导率随温度升高而变化，且通常会随温度的上升而下降，这种负导性是半导体材料的典型特征之一。

2. 光电导性一些半导体材料在受到光照的作用下，电导率会发生变化，产生光电导性，这种特性被广泛应用在光敏元件中。

3. 半导体衍射在晶体结构中，半导体材料由于晶格结构的存在，会产生衍射现象，这种衍射特性对于半导体材料的物理性质研究具有重要意义。

4. 良好的热稳定性相比金属材料，半导体材料具有较好的热稳定性，能够在高温环境下稳定工作，这使得半导体材料在高温应用中得到广泛应用。

应用1. 电子器件半导体材料在电子器件中起着重要作用，例如半导体二极管、晶体管等，这些器件在通信、计算机等领域中得到广泛应用。

2. 光电器件半导体材料具有光电导性，因此在光电器件中得到应用，如太阳能电池、光电探测器等，利用半导体材料的光电性能实现能量转换和信号检测。

3. 激光器半导体材料在激光器件中扮演关键角色，激光二极管利用半导体材料的特性产生激光，广泛应用于通信、医疗等领域。

4. 光伏发电半导体材料的光电导性使其成为光伏发电的基础材料，利用光照能直接转化为电能，广泛应用于可再生能源领域。

结语半导体材料具有独特的特性和广泛的应用领域，其在电子、光电等领域发挥着重要作用。

随着科技的不断发展，半导体材料的研究和应用将会更加深入，并为人类创造出更多的科技奇迹。

半导体材料介绍论文

半导体材料介绍论文引言：半导体材料是当今电子工业中至关重要的一类材料。

它们具有介于金属和绝缘体之间的电导性质，因而被广泛应用于电子器件的制造。

半导体材料的研究和发展对于电子行业的技术进步和创新起到了关键的作用。

本文将介绍半导体材料的基本特性、分类、制备方法、以及常见的应用领域。

1.基本特性：-可控的电导率：半导体材料的电导率可以通过外加电场或掺杂调节。

这使得半导体材料可以用来制造各种控制电流的电子器件，例如晶体管。

-禁带：半导体材料具有接近禁带（能量带隙）范围的能级，使得它们在常温下既不是导电体也不是绝缘体。

-注入载流子：通过施加特定的电压或电流，碰撞激发半导体中的电子和空穴，形成导电的载流子。

-温度敏感性：半导体材料的导电性质受温度影响较大，温度升高会导致其电导率增加。

2.分类：根据禁带宽度，半导体材料可以分为以下几类：-基础型半导体：禁带宽度较大，难以直接用于电子器件的制造。

例如，硅（Si）和锗（Ge）。

-化合物半导体：由两种或多种元素结合形成的化合物。

其禁带宽度较小，适合用于电子器件的制造。

例如，砷化镓（GaAs）和磷化氮（GaN）。

-合金半导体：由两个或多个基础型半导体材料合成的材料。

通过调节合金组成可以改变其禁带宽度。

例如，锗硅（Ge-Si）合金。

3.制备方法：-材料净化：去除杂质和不纯物质，确保制备的半导体材料具有良好的纯度。

-晶体生长：通过溶液法、气相沉积法、分子束外延等技术，使半导体材料在晶体结构中有序排列。

-掺杂：故意添加少量特定元素（掺杂剂），改变半导体材料的导电性质。

-制造器件：通过光刻、蚀刻、金属沉积等工艺，将半导体材料转化为各种电子器件。

4.应用领域：-电子行业：半导体材料是电子器件的基础材料，例如集成电路、晶体管等。

-光电子学：半导体材料的光学特性使其适用于光电器件的制造，例如激光二极管、太阳能电池等。

-光通信：半导体材料是光纤通信系统的重要组成部分，用于制造光电调制器、光放大器等器件。

半导体材料的简介

半导体材料的简介一、引言半导体材料是一类特殊的材料，具有介于导体和绝缘体之间的特性。

它在现代电子技术中扮演着重要的角色。

本文将介绍半导体材料的定义、性质、种类以及在各个领域中的应用。

二、定义和性质2.1 定义半导体材料是一种具有能带间隙的固体材料，其导电性介于导体和绝缘体之间。

半导体的导电性主要由载流子（电子和空穴）的运动决定。

2.2 性质1.导电性：半导体的电导率介于导体和绝缘体之间，它能在外加电场或热激发下传导电流。

2.温度特性：半导体的电导率随温度的变化而变化，通常是随温度的升高而增加。

三、半导体材料的种类3.1 元素半导体元素半导体是由单一元素构成的半导体材料，常见的有硅（Si）和锗（Ge）。

3.2 化合物半导体化合物半导体是由两个或更多的元素组合而成的半导体材料，例如砷化镓（GaAs）和磷化氮（GaN）。

3.3 合金半导体合金半导体是由不同元素的合金构成的半导体材料，合金的成分可以调节材料的性质。

四、半导体材料的应用4.1 电子器件半导体材料是制造各种电子器件的重要材料，如晶体管、二极管和集成电路。

这些器件被广泛应用于电子设备、通信系统等领域。

4.2 光电子学半导体材料在光电子学中有重要应用，例如激光器、光电二极管和太阳能电池。

这些器件利用半导体材料的光电转换特性，将光能转化为电能或反之。

4.3 光通信半导体材料广泛应用于光通信领域，如光纤通信和光学传感器。

半导体激光器和光电探测器在光通信中起到关键作用。

4.4 光储存半导体材料在光存储技术中发挥重要作用，如CD、DVD等光盘的制造。

这些光存储介质利用半导体材料的光电转换和可擦写性能来实现信息存储与读取。

五、总结半导体材料是一类具有重要应用价值的材料，广泛应用于电子器件、光电子学、光通信和光存储等领域。

随着科技的不断发展，对新型半导体材料的研究和应用也在不断推进。

通过不断探索和创新，半导体材料有望在未来的科技发展中发挥更加重要的作用。

参考文献1.Bhuyan M., Sarma S., Duarah B. (2018) [Introduction toSemiconductor Materials]( In: Introduction to Materials Science and Engineering. Springer, Singapore.。

什么叫半导体材料的特性

什么叫半导体材料的特性？
半导体材料是一类具有特殊电学特性的材料，在现代电子学领域发挥着重要的作用。

半导体材料的特性主要表现在以下几个方面：
1. 晶体结构
半导体材料通常具有晶体结构，其中原子排列有序。

这种结构使得电子在材料中以禁带形式出现，能够在受激励时跃迁到导带中形成载流子。

2. 禁带宽度
半导体材料中的禁带宽度是指能带结构中导带和价带之间的能隙大小。

禁带宽度的大小直接影响了半导体材料的导电性能，如禁带宽度较小的半导体容易被激发产生导电行为。

3. 拓扑结构
半导体材料的电子结构和晶体结构决定了其拓扑性质，如在一维拓扑材料中，存在着边界态等特殊性质。

这些拓扑性质决定了半导体材料的一些特殊电学特性。

4. 光学性质
半导体材料通常具有良好的光学性质，如能够实现光电二极管、激光器等光电器件。

这些光学性质使得半导体材料在光电子领域有着广泛的应用。

5. 热电性质
部分半导体材料具有较好的热电性质，能够在温差作用下产生电能。

这种热电性质使得半导体材料在热电传感器、热电发电等领域具有应用前景。

总的来说，半导体材料具有晶体结构、禁带宽度、拓扑结构、光学性质和热电性质等多种特性，这些特性使得半导体材料在电子学、光电子学、热电领域有着广泛的应用和研究价值。

半导体及其特性

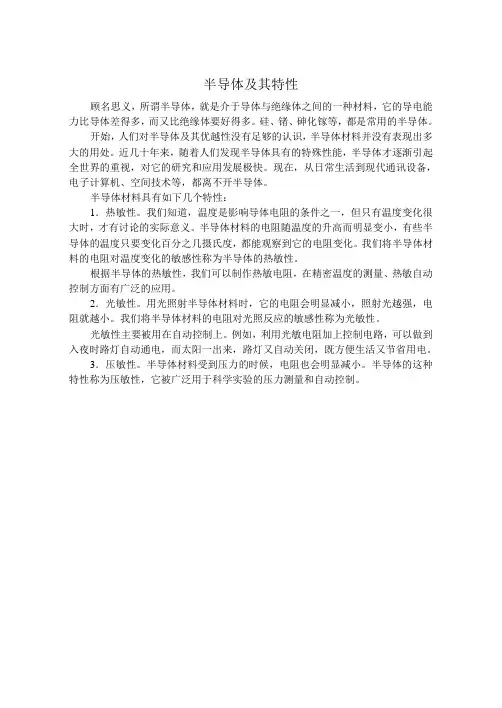

半导体及其特性
顾名思义，所谓半导体，就是介于导体与绝缘体之间的一种材料，它的导电能力比导体差得多，而又比绝缘体要好得多。

硅、锗、砷化镓等，都是常用的半导体。

开始，人们对半导体及其优越性没有足够的认识，半导体材料并没有表现出多大的用处。

近几十年来，随着人们发现半导体具有的特殊性能，半导体才逐渐引起全世界的重视，对它的研究和应用发展极快。

现在，从日常生活到现代通讯设备，电子计算机、空间技术等，都离不开半导体。

半导体材料具有如下几个特性：
1．热敏性。

我们知道，温度是影响导体电阻的条件之一，但只有温度变化很大时，才有讨论的实际意义。

半导体材料的电阻随温度的升高而明显变小，有些半导体的温度只要变化百分之几摄氏度，都能观察到它的电阻变化。

我们将半导体材料的电阻对温度变化的敏感性称为半导体的热敏性。

根据半导体的热敏性，我们可以制作热敏电阻，在精密温度的测量、热敏自动控制方面有广泛的应用。

2．光敏性。

用光照射半导体材料时，它的电阻会明显减小，照射光越强，电阻就越小。

我们将半导体材料的电阻对光照反应的敏感性称为光敏性。

光敏性主要被用在自动控制上。

例如，利用光敏电阻加上控制电路，可以做到入夜时路灯自动通电，而太阳一出来，路灯又自动关闭，既方便生活又节省用电。

3．压敏性。

半导体材料受到压力的时候，电阻也会明显减小。

半导体的这种特性称为压敏性，它被广泛用于科学实验的压力测量和自动控制。

对半导体的认识

对半导体的认识一、什么是半导体半导体是一种介于导体和绝缘体之间的材料，它的电导率介于金属和非金属之间。

半导体材料在常温下的电导率较低，但当加热或施加外加电场时，半导体材料的电导率会显著增加。

二、半导体的特性1. 带隙：半导体材料的带隙是指导带和价带之间的能量差。

带隙大小决定了半导体材料的导电性质。

带隙越小，半导体材料的导电性越好。

2. 控制导电性：半导体材料的电导率可以通过控制材料中杂质的类型和浓度来调节。

掺杂是指在半导体材料中引入掺杂剂，以改变材料的导电性质。

根据掺杂剂的类型，半导体可以分为n型半导体和p型半导体。

3. 温度依赖性：半导体材料的电导率随温度的变化而变化。

一般情况下，随着温度的升高，半导体材料的电导率会增加。

三、半导体的应用领域1. 电子器件：半导体材料广泛应用于各种电子器件中，如晶体管、二极管、集成电路等。

这些器件不仅在计算机、手机等电子产品中得到应用，也在通信、医疗、能源等领域发挥着重要作用。

2. 光电子器件：半导体材料的特性使其非常适合用于制造光电子器件，如激光器、LED等。

这些器件广泛应用于显示技术、光通信、光储存等领域。

3. 太阳能电池：半导体材料可将光能转化为电能，因此被广泛应用于太阳能电池中。

太阳能电池通过吸收太阳光的能量，将其转化为电能，可以用于供电或储存能量。

4. 传感器：半导体材料的电导率随温度、光照、压力等因素的变化而变化，因此被广泛应用于传感器中。

传感器可以感知环境的变化，并将其转化为电信号，用于测量、监测等应用。

四、半导体的发展趋势1. 微电子技术的进步：随着微电子技术的不断进步，半导体器件的尺寸不断缩小，性能不断提高，功耗不断降低。

这使得半导体器件在各个领域的应用更加广泛。

2. 新材料的研发：为了满足不同应用领域对半导体材料性能的需求，研究人员正在努力开发新的半导体材料。

例如，砷化镓、碳化硅等材料的应用越来越广泛。

3. 新技术的应用：随着人工智能、物联网等新技术的快速发展，对半导体器件的需求也在不断增加。

(完整版)半导体材料及特性

地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物,例如方铅矿(PbS)很早就用于无线电检波，氧化亚铜(Cu2O)用作固体整流器，闪锌矿(ZnS)是熟知的固体发光材料，碳化硅(SiC)的整流检波作用也较早被利用。

硒(Se)是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。

元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。

中国的半导体研究和生产是从1957年首次制备出高纯度(99.999999％～99.9999999％) 的锗开始的。

采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。

以砷化镓(GaAs)为代表的Ⅲ－Ⅴ族化合物的发现促进了微波器件和光电器件的迅速发展。

半导体材料可按化学组成来分，再将结构与性能比较特殊的非晶态与液态半导体单独列为一类。

按照这样分类方法可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体。

元素半导体：在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素，下表的黑框中即这11种元素半导体,其中C表示金刚石。

C、P、Se具有绝缘体与半导体两种形态;B、Si、Ge、Te具有半导性；Sn、As、Sb具有半导体与金属两种形态。

P的熔点与沸点太低,Ⅰ的蒸汽压太高、容易分解，所以它们的实用价值不大。

As、Sb、Sn的稳定态是金属，半导体是不稳定的形态。

B、C、Te也因制备工艺上的困难和性能方面的局限性而尚未被利用。

因此这11种元素半导体中只有Ge、Si、Se 3种元素已得到利用。

Ge、Si仍是所有半导体材料中应用最广的两种材料。

无机化合物半导体：四元系等。

二元系包括：①Ⅳ-Ⅳ族:SiC和Ge-Si合金都具有闪锌矿的结构。

②Ⅲ-Ⅴ族:由周期表中Ⅲ族元素Al、Ga、In和V族元素P、As、Sb组成，典型的代表为GaAs。

它们都具有闪锌矿结构,它们在应用方面仅次于Ge、Si,有很大的发展前途。

半导体材料有哪些特性及应用

半导体材料特性及应用半导体材料是一种介于导体和绝缘体之间的材料，具有特殊的电子结构和导电性质。

半导体材料具有多种独特的特性，使其在电子、光电子、光伏和光通信等领域有广泛的应用。

半导体材料的主要特性1. 能带结构：半导体材料的电子能隙较窄，介于导体和绝缘体之间，使其在一定条件下可导电。

2. 斯特克斯位：半导体材料中的离子实栅靠近导带边缘，使电子在能带中具有很大的有效质量，有利于电子迁移。

3. 自由载流子浓度调控：通过施加外电场或调控杂质，可以有效调控半导体中的自由载流子浓度，实现半导体材料的导电性能调节。

4. 温度特性：半导体材料的电导率和载流子浓度都会随温度的变化而变化，通常表现为负温度系数。

5. 光电效应：半导体材料对光具有敏感性，可以通过光照射产生电子空穴对，实现光电转换及光电控制。

半导体材料的应用电子领域应用•集成电路（IC）：半导体材料在微电子领域中广泛应用，作为IC芯片的基础材料，实现电子元器件、逻辑电路等功能。

•太阳能电池：半导体材料通过光电效应转化光能为电能，广泛应用于太阳能电池板制造。

光电子领域应用•激光器：利用半导体材料的光电效应和电子受激辐射特性，制作激光器用于光通信、医疗等领域。

•LED：利用半导体材料的电子激发辐射特性制造发光二极管，广泛应用于照明、显示等领域。

光伏领域应用•光伏电池：利用半导体材料的光电转换特性，制造光伏电池转化光能为电能，应用于太阳能发电系统。

光通信领域应用•光纤通信：利用半导体激光器和探测器构成的光通信系统，提供高速、远距离的光通信服务。

综上所述，半导体材料由于其特殊的电子结构和性质，在电子、光电子、光伏和光通信领域有着重要而广泛的应用。

随着科学技术的不断发展，半导体材料的应用前景将更为广阔。

半导体材料的生长与特性研究

半导体材料的生长与特性研究半导体材料是现代电子技术中不可或缺的重要组成部分，它们具有介于导体和绝缘体之间的电导率。

在电子器件的制造过程中，半导体材料的生长和特性研究是至关重要的一环。

本文将探讨半导体材料的生长和特性，以及相关的研究进展。

一、半导体材料的生长半导体材料的生长是指将其从气态、液态或溶胶状态转变为固态晶体的过程。

常见的半导体材料有硅、锗、砷化镓等。

生长过程可以通过多种方法实现，包括化学气相沉积、物理气相沉积、溶液法以及分子束外延等。

1. 化学气相沉积(CVD)化学气相沉积是一种常用的半导体材料生长方法。

它利用化学反应在物质表面上沉积出半导体材料的薄膜。

其中的关键环节是将含有所需元素的气体通过加热使其分解产生高活性的反应物质，最终在基底上生长出薄膜。

这种方法制备的半导体薄膜具有较高的晶体质量和致密度。

2. 物理气相沉积(PVD)物理气相沉积是另一种常见的半导体材料生长方法。

它通过加热所需元素的固体源，使其发生升华或蒸发，并在基底上形成薄膜。

这种方法要求源材料具有较高的纯度，以保证薄膜的质量。

物理气相沉积可以分为热蒸发、电子束蒸发、激光剥蚀和磁控溅射等不同类型。

二、半导体材料的特性研究半导体材料的特性研究对于了解其电学、光学以及物理性质至关重要。

以下是一些常用的特性研究手段：1. 印迹效应半导体材料在生长过程中，受到基底的影响，会发生晶格失序或者形成缺陷。

这些缺陷在半导体材料的特性研究中起到重要作用。

通过控制生长条件和基底特性，可以调控半导体材料的性能。

2. 光电测量光电测量是研究半导体材料性能的重要手段之一。

通过照射光源，测量材料的吸收、发射、散射和透射等光学性质，可以了解半导体材料的电子结构、能带特性以及载流子迁移率等重要参数。

3. 电子显微镜分析电子显微镜可以提供半导体材料的表面形貌、晶体结构以及缺陷的信息。

透射电子显微镜可以观察到材料的原子排列和晶体结构，而扫描电子显微镜可以提供高分辨率的表面形貌信息。

半导体材料基础_基本特性

为直接跃迁。相当于电子由价带竖直地跃迁到导带，所以也
称为垂直跃迁。对应的材料为直接带隙半导体。k = k'+ hv
间接跃迁
c
若导带底和价带顶位于k空间的不同位置，则任
何竖直跃迁所吸收的光子能量都应该比禁带宽
度大。但实验指出，引起本征吸收的最低光子
能量还是约等于Eg。
——推论：除竖直跃迁，还存在另一类跃迁过
激子吸收不会改变半导体的导电性。
Eenx
=
1
2 r
m* m
13.6 n2 (eV )
iii) 杂质吸收
杂质可以在半导体的禁带中引入杂质能级，占据杂质能级的电子或空穴的跃迁可以引起光吸收，这种吸收称为杂质吸收，可以分为下面三种类型： a.吸收光子可以引起中性施主上的电子从基态到激发态或导带的跃迁； b.中性受主上的空穴从基态到激发态或价带的跃迁； c.电离受主到电离施主间的跃迁；
自由载流子吸收也需要声子参与，因此也是二级过程，与间接跃迁过程类似。但这里所涉及的是载流子在同一带内不同能级间的跃迁。
自由载流子吸收不会改变半导体的导电性。
v) 子带间的跃迁
电子在价带或导带中子带（sub-band）之间的跃迁。在这种情况下，吸收曲线有明显的精细结构，而不同于由自由载流子吸收系数随波长单调增加的变化规律。
由于杂质能级是束缚态，因而动量没有确定的值，所以不必满足动量守恒的要求，因此跃迁几率较大。
杂质吸收的长波长总要长于本征吸收的长波长。杂质吸收会改变半导体的导电性，也会引起光电效应。
电子在杂质能级及杂质能级与带间的跃迁
浅能级杂质：红外区深能级杂质：可见、紫外区
iv) 自由载流子吸收
当入射光的波长较长，不足以引起带间跃迁或形成激子时，半导体中仍然存在光吸收，而且吸收系数随着波长的增加而增加。这种吸收是自由载流子在同一能带内的跃迁引起的，称为自由载流子吸收。（准连续、长波长段）

半导体材料的物理特性及其应用

半导体材料的物理特性及其应用半导体材料是一种在电学上介于导体和绝缘体之间的材料。

它有一些特殊的物理性质，使它能在电子学、光电子学、半导体器件等领域发挥重要作用。

本文将介绍几种常见的半导体材料及其物理特性与应用。

1. 硅材料硅是最常用的半导体材料，它具有良好的电性能、热稳定性和化学稳定性。

硅具有典型的共价键特性，原子核和价电子的积极电性恰好相互抵消，在正常条件下不会使电子“自由跑动”。

但是，当添加少量的杂质如硼或磷等，硅就成为P型或N型半导体。

P型半导体低浓度地掺入三价杂质（B、Al等）后，在晶体中形成空穴，因此称为空穴型半导体。

N型半导体则在硅中高浓度地掺入五价杂质（P、As等），在晶体中形成自由电子。

因此，N型半导体被称为电子型半导体。

硅材料广泛应用于集成电路(IC)的制造中。

集成电路是电子元器件在一个微小的芯片上集成在一起，实现高度集成和微型化。

硅制造的集成电路的优点是体积小、处理速度快、噪声低、功耗小、寿命长等。

2. 石墨烯石墨烯是一种二维的碳材料，由一个单层碳原子组成的单层网格构成。

它具有高导电性、高透明度、高热传导性和高机械强度等特点。

这种半导体材料能够在多种领域产生重要的应用。

在电子学领域，石墨烯可以成为下一代集成电路的有力竞争者。

由于它非常薄，因此石墨烯集成电路能够在非常小的尺寸内承载更多的电子元器件，从而实现更高的性能和功率密度。

此外，石墨烯还可以用作高性能的透明导电膜，例如用于太阳能电池板和液晶显示器。

3. 氮化硅氮化硅是另一种常见的半导体材料，也被称为GaN。

它具有优异的电学、光学和热学特性，包括高电子迁移率、高耐高温性和高光电转换效率。

这些特性使氮化硅在高功率电子装置、蓝色LED、激光二极管和高速通信等领域有广泛的应用。

氮化硅的应用之一是制造蓝色LED。

蓝色LED是在1990年代初期开发出的强光源，此后用于白色汽车前照灯、车内照明和LCD背光源等产品，使LED在照明和显示领域得到广泛应用。

半导体是啥材料

半导体材料的特性和应用
半导体材料是一类在导电性能上介于导体和绝缘体之间的材料。

它的电导率介
于金属和绝缘体之间，因此在电子学中具有重要的应用价值。

半导体材料的特性主要取决于其电子结构和晶格结构。

主要特性：
1.能带结构：半导体材料的能带结构决定了其导电性能。

在晶体中，
价带和导带之间存在一个带隙，只有当外加能量足够大时，电子才能从价带跃迁到导带。

2.载流子：半导体中存在两种载流子，即电子和空穴。

在摄氏零度时，
半导体中几乎没有自由载流子存在，而在升温时，电子和空穴会被外加电场或光照激发出来，从而形成电流。

3.掺杂：通过加入少量的杂质可以改变半导体的导电性能。

掺杂有两
种类型：N型掺杂和P型掺杂，分别用掺入施主杂质和受主杂质来增加载流
子的浓度。

应用领域：
1.电子器件：半导体材料是电子器件制造的重要基础材料，如二极管、
晶体管、集成电路等，广泛应用于电子产品中。

2.光电领域：半导体材料还可用于光电器件的制造，如太阳能电池、
激光器、LED等，对光电转换具有重要作用。

3.传感器：利用半导体材料的特性，可以制造各种传感器，如光敏传
感器、压力传感器、温度传感器等，用于检测环境中的各种信号。

4.通信：半导体材料在通信领域中应用广泛，如光通信系统、微波器
件等，为信息传输提供必要的支撑。

总的来说，半导体材料以其独特的电学特性，在现代电子领域中扮演着不可或
缺的角色，为人类社会的科技进步和生活带来了巨大便利。

半导体材料特点

半导体材料特点半导体材料是一类电子材料，它具有许多独特的物理特性。

它们的电学，热学和光学性质与传统的金属或绝缘材料大为不同。

在计算机芯片、太阳能电池、LED灯、交流-直流转换器和其他电子设备中，半导体材料已经成为关键材料。

在这篇文章中，我将详细介绍半导体材料的特点。

1. 半导体有带隙最基本的特性之一是半导体具有能隙。

能隙是指价带和导带之间的能量差异。

它们的价带通常被填满，而导带处于空置状态。

只有当电子在电场或光子的作用下被激发时，才从价带向导带跃迁。

能隙的大小是重要的，因为它会影响半导体传导电子和电子掉入价带的速度。

2. 半导体的电导率可以被控制与金属相比，半导体的电导率较低。

但是，通过添加掺杂物可以增加其电导率。

这种过程被称为掺杂。

掺杂物是在半导体晶体中添加的小量杂质元素。

当掺杂物添加到硅晶体中时，掺入3价元素，如砷或锑，其具有三个价电子。

硅原子有四个外层电子。

当掺入元素与原来的硅原子结合时，会产生多余电子。

由于多余电子在导带中移动的能力，在掺杂的区域内提高了电子浓度。

同样地，当掺入5价元素，如铍或硼时，原子会缺失一个电子，因此会产生空穴。

空穴在导带中也会导致加速电子移动。

因此，掺杂可以使半导体晶体的导电性能增强。

3. 半导体具有PN结PN结是半导体材料中最具代表性的特性之一。

当n型半导体与p型半导体相接触时，就会形成PN结。

N型半导体的意思是有多余电子。

P型半导体的意思是有空穴。

当p型半导体和n型半导体结合后，多余电子渗透到p型半导体中，而空穴则反之。

当这些极化的电子和空穴彼此相遇时，它们就会发生复合。

这种复合过程释放出一些能量，形成一些光子。

因此，当一个电子和一个空穴重合时，将会释放出光子并产生一个电子/空穴对。

在光电效应中，这种机制派上了用场。

4. 半导体的电学和光学性质具有非线性性在半导体中，电子的行为受到奇怪的限制。

这种限制在它们的热学和光学性质上表现出来。

半导体不能像金属那样释放热量或能量。

半导体材料特性

半导体材料特性半导体材料是在导体和绝缘体之间具有特殊电导特性的材料。

半导体材料具有很多特性，以下是其中一些重要的特性：1. 导电性能调节：半导体材料可以通过控制材料中的杂质浓度和施加外部电场来调节其导电性能。

通过控制杂质浓度可以改变半导体材料的电子或空穴的浓度，从而控制其导电性能的大小。

同时，通过施加外部电场可以改变半导体材料中电子和空穴的迁移速度，进而改变其导电性质。

2. 负温度系数：半导体材料的电阻随温度变化的方式与金属和绝缘体不同。

在常温下，半导体材料的电阻通常随温度升高而降低，这是由于导带中载流子的增加和声子散射的增强所致。

3. 非线性电性：半导体材料的电流与电压之间的关系不是线性的，而是呈现出非线性特性。

这是由于半导体材料的导电性质与载流子浓度有关，而载流子浓度与电压有关。

半导体材料中的载流子密度增加时，导电性能急剧上升，这种非线性电性是半导体器件实现逻辑运算和放大的基础。

4. 光电特性：半导体材料可以吸收光子能量，并将其转化为电子能量。

当光子能量大于半导体带隙能量时，电子从价带跃迁到导带，产生电子-空穴对。

这就是半导体材料实现光电转换的原理。

根据光电效应的不同，半导体材料可以用作光电二极管、太阳能电池等光电器件的基础材料。

5. 热噪声：半导体器件的热噪声是由于材料内部的热运动引起的。

半导体材料中载流子的热运动会产生随机的电压和电流波动，这就是热噪声。

热噪声在很多电子器件中是一个重要的限制因素，需要通过设计合适的电路来降低热噪声的影响。

总的来说，半导体材料具有导电性能调节、负温度系数、非线性电性、光电特性和热噪声等特性。

这些特性使得半导体材料成为现代电子技术和信息技术的基础材料，广泛应用于集成电路、光电器件、功率器件、传感器等领域。

半导体材料的特性与应用

半导体材料的特性与应用半导体材料是一类具有特殊电导特性的材料，其独特的物理和化学性质使其在现代电子技术中发挥着重要的作用。

本文将介绍半导体材料的特性和应用，并探讨其在各个领域的潜在应用。

一、半导体材料的特性1. 带隙能带隙是半导体材料的重要特性之一。

它是在固体中电子能量分布的差异，代表了电子穿越能量障碍所需的最小能量。

半导体材料的带隙大小决定了其导电性能，大带隙材料为绝缘体，小带隙材料为导体，而介于两者之间的材料为半导体。

2. 载流子半导体材料中的载流子是电荷的载体，一般包括电子和空穴两种。

电子是带负电荷的载流子，空穴则被视为存在一个正电荷，是缺电子的位置。

材料中载流子的浓度和流动性决定了其导电性能。

3. 禁带能隙半导体材料中的禁带是指带隙两侧的能量区域。

在禁带中，材料的电子无法自由地处于其中。

当半导体材料受到外界激发时，电子可以接收到足够的能量以克服禁带并跃迁到传导带中。

4. PN结半导体材料通过掺杂可以形成PN结。

其中P区域富含正电荷，N区域则富含负电荷。

PN结具有整流特性，仅允许电流在特定方向通过。

这种特性使得PN结在电子器件中得到广泛应用。

二、半导体材料的应用1. 电子器件半导体材料在电子制造业中具有重要地位。

典型的应用包括晶体管、集成电路和光电器件等。

晶体管是现代电子设备的核心组件，其通过控制电流和放大电信号实现了电子设备的功能。

2. 光电子器件半导体材料对光的特殊响应使其在光电子器件中得以应用。

光电二极管将光信号转化为电信号，广泛应用于光通信、显示技术和光电传感器等领域。

此外，半导体激光器是激光技术的重要组成部分，用于医疗、通信、激光刻录等领域。

3. 太阳能电池半导体材料的光电转换特性使其成为太阳能电池的重要组件。

太阳能电池通过将光能转化为电能，为可再生能源领域做出了重要贡献。

随着对可再生能源需求的不断增长，太阳能电池的应用前景十分广阔。

4. 传感器半导体材料的特性使其在传感器技术中得到广泛应用。

有关半导体的概念和特征

有关半导体的概念和特征半导体是一种介于导体和绝缘体之间的物质，具有一些独特的特征和性质。

下面将详细介绍半导体的概念和特征。

一、概念半导体是指在一定条件下，其电阻介于导体和绝缘体之间的物质。

与导体相比，半导体的电子能带结构介于能量带隙较小的导带和价带之间，使得它具有在一定条件下既能导电又能阻止电流通过的特性。

半导体材料广泛应用于电子器件、集成电路等领域。

二、特征1. 导电性：半导体既能导电又能阻止电流通过，这是半导体的最基本特征之一。

当半导体中加上外加电压时，导电性取决于半导体中的载流子浓度和电荷运动的能量。

2. 元素组成：常见的半导体材料包括硅(Si)和锗(Ge)等元素，它们的能带结构适合用于制造电子器件。

此外，还有一些化合物半导体，如氮化镓(GaN)、碳化硅(SiC)等。

3. 能带结构：半导体的电子能带结构具有导带和价带，二者之间存在能量带隙，这是半导体的一个重要特征。

它决定了载流子的行为和光学性质。

4. 控制载流子浓度：半导体的导电性质可以通过控制载流子浓度来实现。

掺杂是一种常用的方式，通过在半导体晶体中掺入杂质，可以改变其导电性能。

5. 二极管特性：半导体具有二极管特性，即只允许电流沿一个方向流动。

当半导体中的n型区域和p型区域相接触时，形成pn结，当施加正向偏置时，电流可以流动；当施加反向偏置时，由于内建电场的作用，电流很难通过。

6. 温度特性：半导体的电导率随温度变化而变化。

在绝对零度时，半导体成为绝缘体，随着温度的升高，半导体的电导率也逐渐增加。

7. 光电效应：半导体具有很好的光电效应，即能够将光信号转换为电信号。

这使得半导体能够广泛应用于光电器件和太阳能电池等领域。

8. 高纯度要求：制造半导体器件需要高纯度的材料，包括高纯度的硅原料和掺杂材料。

杂质的存在会影响半导体的性能。

总结起来，半导体具有导电性、能带结构、载流子控制、二极管特性、高纯度要求等特征。

这些特征使得半导体在现代通信、计算机、电子等领域有着广泛的应用。

半导体与PN结的特性

半导体与PN结的特性半导体材料是一种在电学行为上介于导体和绝缘体之间的材料。

它具有一些独特的特性，其中一个重要的特性是PN结。

一、半导体的特性半导体的特性主要包括：1. 导电性：半导体在特定条件下能够导电。

半导体的导电性取决于其电子能带结构和掺杂材料类型。

2. 带隙：半导体具有较小的能带隙，即价带和导带之间的能量差。

能带隙的大小决定了半导体的导电性能。

3. 温度特性：半导体的电性质受温度的影响较大。

温度升高时，半导体的导电性会增加。

4. 灵敏度：半导体对光、温度和电磁场的变化具有较高的灵敏度，可以用于光电器件、传感器等应用。

二、PN结的特性PN结是由P型半导体和N型半导体通过接触形成的结。

PN结具有以下特性：1. 势垒：PN结有一个内置电场，形成一个势垒，导致P区与N区之间的电荷分布不均匀。

P区的多数载流子是空穴，N区的多数载流子是电子。

2. 正向偏置：当外加电压正向偏置PN结时，即P区连接正电压，N区连接负电压，势垒会减小，电子和空穴会在势垒区域内重新组合，形成电流通过。

3. 反向偏置：当外加电压反向偏置PN结时，即P区连接负电压，N区连接正电压，势垒会增大，形成一个较大的电阻，几乎没有电流通过。

4. 正向漏电流：正向偏置时，PN结会产生正向漏电流。

正向漏电流的大小与应用的电压和PN结的材料特性有关。

5. 反向击穿：反向偏置电压过高时，PN结会发生击穿现象，导致电流突然增大。

这种现象需要避免，以免损坏器件。

三、PN结的应用PN结由于其特性的调控和控制，被广泛应用于以下领域：1. 整流器：PN结具有整流作用，可以将交流电转换为直流电，广泛应用于电子设备的电源部分。

2. 放大器：PN结可以用作放大电路的基本元件。

通过合理的偏置和电路设计，可以放大输入信号的幅度。

3. 光电器件：PN结受光照射会产生电荷，用于太阳能电池、光电二极管等光电转换器件。

4. 传感器：PN结对温度、压力等外界环境变化非常敏感，可以用于传感器的制造。

半导体的特性及应用

半导体的特性及应用半导体是指介于导体和绝缘体之间的一类材料，具有一些特殊的电学、热学和光学性质。

半导体材料的特性决定了其在电子行业等领域的广泛应用。

以下将详细介绍半导体材料的特性及应用。

首先，半导体材料的主要特性之一是能带结构。

半导体材料的能带结构在能量与电子态分布之间建立了关系。

简单来说，半导体材料的能带分为价带和导带。

在绝缘体中，价带和导带之间的能量差很大，因此绝缘体无法导电。

而在导体中，价带和导带之间存在重叠，因此导体可以自由导电。

而在半导体材料中，价带和导带之间的能量差较小，介于绝缘体和导体之间，因此半导体的导电性介于两者之间。

其次，半导体材料的电导率可以通过外加电场或温度变化来进行调节。

当半导体材料施加一定的电场或者加热时，电子会跃迁到导带中，导致半导体材料的电导率增加。

这种现象被称为载流子激发。

半导体的载流子激发可以通过掺杂来调节。

掺杂是指在半导体晶体中加入一些其他材料，形成掺杂材料。

掺杂有两种类型：N型和P型。

N型半导体是通过向半导体材料中掺入杂质原子，如磷或砷，来增加导电性能。

这些杂质原子会提供过多的电子，从而导致额外的电子在导带中移动，增加电导率。

相反，P型半导体是通过向半导体材料中掺入杂质原子，如硼或铟，来增加导电性能。

这些杂质原子会提供过少的电子，从而创建空穴在价带中移动，增加电导率。

半导体材料的特性决定了其在电子行业领域的广泛应用。

首先，半导体器件广泛应用于电子集成电路（IC）中。

集成电路是将大量电子器件，如晶体管和二极管等，集成到单一的芯片上。

半导体器件的小尺寸和高可靠性使得IC具有高集成度、高速度和低功耗的特点。

IC的应用范围非常广泛，包括计算机、通信、军事、汽车等。

其次，半导体材料在光电子领域也有重要应用。

半导体材料具有独特的光电特性，能够通过外界激发或电场激发发光。

利用这种特性，半导体材料制备了各种光电子器件，如发光二极管（LED）、激光器和光电二极管等。

这些器件在照明、通信、显示和医疗等领域发挥着重要作用。

半导体材料具有哪些主要特性

半导体材料具有哪些主要特性
半导体是一种介于导体（金属）和绝缘体之间的材料，具有一些独特的特性，
使其在电子学和光电子学领域具有重要的应用。

以下是半导体材料的主要特性：
1. 带隙能量
半导体材料具有禁带宽度，即能带隙。

这是指在材料中电子能级的变化范围，
使得材料在低温下几乎是绝缘体，而在受到刺激（例如光或热）时，电子可以跨越能带隙并变得导电。

带隙能量的大小决定了半导体的导电性质，常用电子伏特（eV）作为度量单位。

2. 控制载流子浓度
半导体材料可以通过掺杂来控制载流子（电子和空穴）的浓度，这在半导体器
件的制造中至关重要。

通过引入少量的杂质原子，可以从而增加或减少载流子的浓度，从而改变材料的导电性质。

3. 半导体器件的制造
半导体材料可通过各种加工工艺来制造成各种半导体器件，如二极管、晶体管
和光电器件等。

这些器件在现代电子技术中发挥着重要作用，推动了信息技术和通信技术的快速发展。

4. 温度特性
半导体材料的电导率和带隙能量都随温度的变化而变化。

这种温度特性使得半
导体器件在一定的温度范围内工作性能更稳定，同时也为一些特定应用提供了可能，如温度传感器等。

5. 光电特性
半导体材料在受到光照射后会产生光生载流子，这种光电性质使得半导体器件
在光电子学领域有广泛的应用，如太阳能电池、发光二极管（LED）和激光器等。

总的来说，半导体材料具有能带隙、控制载流子浓度、器件制造、温度特性和
光电特性等一系列独特的特性，使得其在现代电子学领域具有重要的应用价值。

半导体材料特性

半导体材料特性半导体材料是一类电子特性介于导体与绝缘体之间的材料。

它们具有独特而重要的电学、热学和光学等性质，广泛应用于电子元件、光电器件以及能源转换等领域。

本文将重点探讨半导体材料的特性。

1. 带隙（Bandgap）半导体材料的带隙是指在材料中电子能级能够占据的能量范围。

带隙的大小决定了材料的导电性质。

在典型的半导体材料中，带隙通常介于金属材料的导带和价带之间，通常为数电子伏特至数光子伏特。

半导体材料的带隙决定了在特定能量条件下能否形成可观测的电子和空穴激发，从而影响了电导率和光吸收等性质。

2. 载流子（Charge Carriers）半导体材料中的载流子是指能够携带电荷的自由电子和空穴。

在纯净（本征）半导体中，自由电子主要来源于带隙内被激发的价带电子，而空穴则是带隙内被激发的导带空穴。

载流子的行为直接影响了半导体材料的导电性质。

另外，掺杂材料（如n型和p型半导体）可通过添加杂质改变载流子浓度，进而影响电导率。

3. 能带（Energy Bands）能带理论是用来描述半导体材料中电子能级分布的理论模型。

能带可以看作是连续的能量区域，其中容纳了大量电子。

在能带理论中，导带是最高一层电子能级的集合，而价带则是最低一层。

其中，带隙将导带和价带分开。

能带理论解释了半导体材料在特定能量范围内的电子激发行为，进而揭示了导电机制和光学特性。

4. 堆垛结构（Heterostructures）半导体材料的堆垛结构是指将不同材料的薄层堆叠在一起。

这种结构常用于纳米器件和半导体光电子学中，可以调控电子和光的传播特性。

堆垛结构的设计和制备对于开发新型半导体材料、优化器件性能以及实现功能集成具有重要意义。

5. 热电性能（Thermoelectric Properties）热电性能是指半导体材料中电子和热之间的相互转换效应。

热电材料通过在温度梯度下产生电压差来实现热能转化为电能，或者通过施加电压来实现电能转化为冷热能。

半导体材料的热电性能直接决定了其在能源转换和散热器件中的应用潜力。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

20/86 ---Donald A. Neamen---Microelectronics Circuit Analysis and Design
半导体材料与特性 半导体内之电流
自由电子流动电洞流:价电子获得能量而流动至
