origin基本作图技巧
Origin基础图形操作

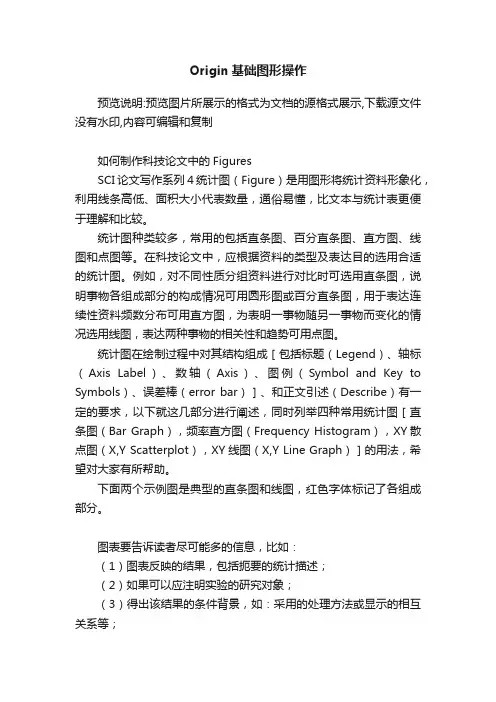

Origin基础图形操作预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制如何制作科技论文中的FiguresSCI论文写作系列4统计图（Figure）是用图形将统计资料形象化，利用线条高低、面积大小代表数量，通俗易懂，比文本与统计表更便于理解和比较。
统计图种类较多，常用的包括直条图、百分直条图、直方图、线图和点图等。
在科技论文中，应根据资料的类型及表达目的选用合适的统计图。
例如，对不同性质分组资料进行对比时可选用直条图，说明事物各组成部分的构成情况可用圆形图或百分直条图，用于表达连续性资料频数分布可用直方图，为表明一事物随另一事物而变化的情况选用线图，表达两种事物的相关性和趋势可用点图。
统计图在绘制过程中对其结构组成［包括标题（Legend）、轴标（Axis Label）、数轴（Axis）、图例（Symbol and Key to Symbols）、误差棒（error bar）］、和正文引述（Describe）有一定的要求，以下就这几部分进行阐述，同时列举四种常用统计图［直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）］的用法，希望对大家有所帮助。
下面两个示例图是典型的直条图和线图，红色字体标记了各组成部分。
图表要告诉读者尽可能多的信息，比如：（1）图表反映的结果，包括扼要的统计描述；（2）如果可以应注明实验的研究对象；（3）得出该结果的条件背景，如：采用的处理方法或显示的相互关系等；（4）实验地点（仅室外实验时需要）；（5）需要详细的图解对图表反映的结果做出解释（许多杂志都强调图表需成为独立的部分，即读者可以不阅读正文章节而通过检视图表本身而理解论文结果，这一点经常被许多中国作者忽视）；（6）如果可以应注明培养或处理的参数或条件(温度、媒介等)；（7）实验的样本大小和统计检验结果；（8）不要在两坐标轴标签之间用“versus”对其简单重述。
Origin作图基础操作
Origin作图基础操作1.改变坐标轴粗细：选中坐标轴，在坐标轴上双击，弹出对话框X Axis – Layer1，选中Title&Format选项卡，在Thickness(pts)中输入要求的坐标轴粗细。
2.改变坐标轴数字标号字号：选中坐标轴数字标号，在坐标轴数字标号上双击，弹出对话框X Axis – Layer 1，选中Tick Labels选项卡，在Point中输入要求的坐标轴数字标号字号。
3.去掉图例黑框：在图例上点击鼠标右键，选择Properties，在弹出对话框中，Background项选择为None。
在该对话框中，还可调整图例字体、字号等。
4.更改图片四周白色空白区域的宽窄：选择Tools——Options菜单，选择Page选项卡，调整Margin Control为Tight（紧凑）。
如果需要彻底去掉白色空白区域，可调整Margin Control为Border选项，然后可将Clip Border设置为0。
5.设置插入图片对象的尺寸：依次选择Format——Page菜单，在Units中设置度量尺寸的单位，然后在Width和Height中输入要求的宽高值。
6.改变曲线样式以及曲线上点样式：双击图中的曲线，弹出Plot Details对话框，在Line选项卡中，可以改变线形（直线、样条曲线；实线、虚线等）、线粗细、线颜色；在Symbol选项卡中，可以改变曲线上点的大小，点边的粗细，点边的颜色，以及点边内的填充颜色。
如要改变不同曲线的颜色顺序、不同曲线上点的颜色、形状顺序，则在Group选项卡中设置。
其中：None表示所有对象默认设为样式列表中的第一个样式；By One表示对象按照先后顺序依次设为样式列表中相应序号的样式，按照样式列表中的先后顺序遍历每一个样式。
如要更改样式列表中样式的先后顺序，则在样式列表框中点击，在弹出的―…‖详细按钮中设置。
origin作图技巧

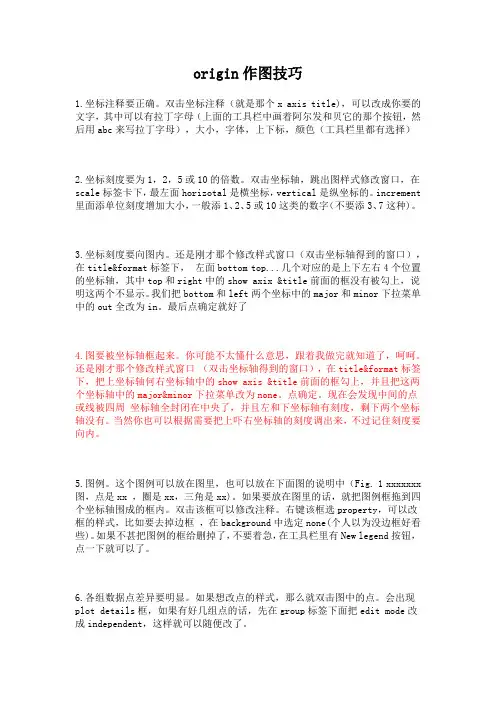

origin作图技巧1.坐标注释要正确。
双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc来写拉丁字母），大小，字体，上下标，颜色（工具栏里都有选择）2.坐标刻度要为1，2，5或10的倍数。
双击坐标轴，跳出图样式修改窗口，在scale标签卡下，最左面horizotal是横坐标，vertical是纵坐标的。
increment 里面添单位刻度增加大小，一般添1、2、5或10这类的数字（不要添3、7这种)。
3.坐标刻度要向图内。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top和right中的show axix &title前面的框没有被勾上，说明这两个不显示。
我们把bottom和left两个坐标中的major和minor下拉菜单中的out全改为in。
最后点确定就好了4.图要被坐标轴框起来。
你可能不太懂什么意思，跟着我做完就知道了，呵呵。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，把上坐标轴何右坐标轴中的show axis &title前面的框勾上，并且把这两个坐标轴中的major&minor下拉菜单改为none。
点确定。
现在会发现中间的点或线被四周坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。
当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。
5.图例。
这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx 图，点是xx ，圈是xx，三角是xx)。
如果要放在图里的话，就把图例框拖到四个坐标轴围成的框内。
双击该框可以修改注释。
右键该框选property，可以改框的样式，比如要去掉边框，在background中选定none(个人以为没边框好看些)。
用Origin处理数据并作图

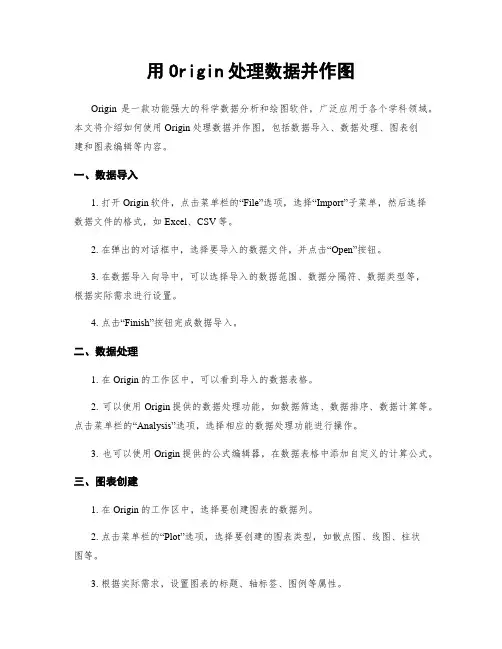

用Origin处理数据并作图Origin是一款功能强大的科学数据分析和绘图软件，广泛应用于各个学科领域。
本文将介绍如何使用Origin处理数据并作图，包括数据导入、数据处理、图表创建和图表编辑等内容。
一、数据导入1. 打开Origin软件，点击菜单栏的“File”选项，选择“Import”子菜单，然后选择数据文件的格式，如Excel、CSV等。
2. 在弹出的对话框中，选择要导入的数据文件，并点击“Open”按钮。
3. 在数据导入向导中，可以选择导入的数据范围、数据分隔符、数据类型等，根据实际需求进行设置。
4. 点击“Finish”按钮完成数据导入。
二、数据处理1. 在Origin的工作区中，可以看到导入的数据表格。
2. 可以使用Origin提供的数据处理功能，如数据筛选、数据排序、数据计算等。
点击菜单栏的“Analysis”选项，选择相应的数据处理功能进行操作。
3. 也可以使用Origin提供的公式编辑器，在数据表格中添加自定义的计算公式。
三、图表创建1. 在Origin的工作区中，选择要创建图表的数据列。
2. 点击菜单栏的“Plot”选项，选择要创建的图表类型，如散点图、线图、柱状图等。
3. 根据实际需求，设置图表的标题、轴标签、图例等属性。
4. 点击“OK”按钮，即可创建图表。
四、图表编辑1. 在Origin的工作区中，选中要编辑的图表。
2. 点击菜单栏的“Plot”选项，选择“Edit”子菜单，可以对图表进行编辑。
3. 可以修改图表的样式、颜色、线型等属性，以及添加数据标签、误差线等。
4. 还可以进行坐标轴的调整，如修改刻度范围、刻度间隔等。
五、图表导出1. 在编辑完成后，点击菜单栏的“File”选项，选择“Save As”子菜单，选择要导出的图表格式，如图片格式（JPEG、PNG等）或者矢量图格式（EPS、PDF等）。
2. 在弹出的对话框中，选择导出的文件路径和文件名，并点击“Save”按钮。
Origin作图方法和要求
Origin作图方法和要求1、新建origin的.opj文件2、分别在X、Y轴写入数据，然后点击“”，做出散点图。
3、根据数据修改X、Y轴的标识（1）右键单击X轴标识，选择“properties”，出现如下对话框（2）删除上图中蓝色“%(?X)”，修改为对应标识，如温度，单位为小写的o和大写的C。
然后选中“小写的o”，单击，将其改为上标。
（3）将字体修改为“Times new roman”，同时修改字体大小为26号，（4）全选所写X轴的标识（如图中Temperature（\+(o)C）），点击“”将标识设为粗体。
然后点击“OK”（5）按照同样的方法修改Y 轴的标识，得到下图。
4、修改坐标轴（1）双击坐标轴，出现如下对话框（2）在图中“Scale ”标签下修改X 、Y 轴的量程。
（3）选择“Title&Format ”选项，修改坐标轴的竖线。
将下左图中红框部分的“out ”改成“in ”。
然后顺序修改“bottom”的为“in”，“top”和“right”为“None”。
修改后为上面的右图。
（4）选择“Tick Labels”选项，将“bottom”和“left”的下图红框内bold的“勾”勾上。
然后点击“应用”，得到下图。
5、修改曲线标识（1）右键单击曲线图示（上图中间黑框-■-NO2 conv部分），选择“properties”，出现如下对话框。
（2）将上图中蓝色部分的“%(1)”修改成图中曲线的真正含义，如“NO2 conversion”（3）将上图“Background”的下拉菜单修改为“None”，然后单击“oK”。
曲线标识变成如下：6、修改图形大小在图形右侧白色部分单击右键，出现如下对话框。
将其中的宽度（Width）高度改为10，高度（Height）高度改为8，然后单击确定。
得到最终的图形如下：。
Origin十大绘图技巧 轻松提高作图效率
Origin十大绘图技巧轻松提高作图效率Origin是每一位科研工作者最常用的数据绘图软件之一。
然而，正因为使用的次数很频繁，我们才要在作图过程中尽量采用简便有效的方法来节省时间，提高工作效率。
下面我整理了几个实用的小技巧，帮助大家原来十分钟才可以做一张图，现在一分钟就可以轻松搞定。

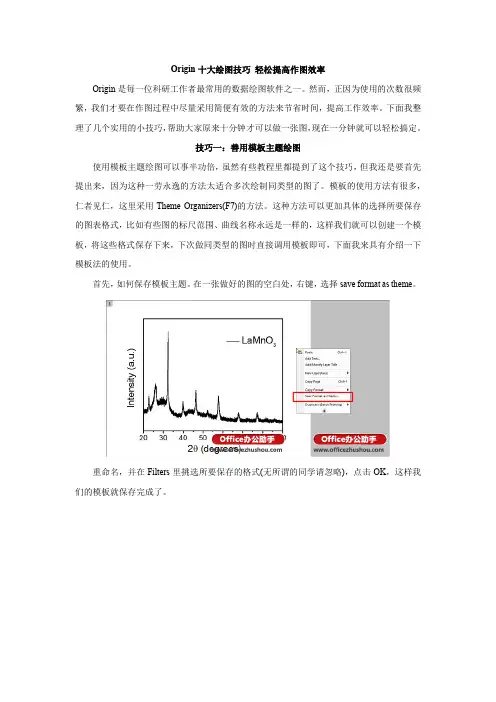

技巧一：善用模板主题绘图使用模板主题绘图可以事半功倍，虽然有些教程里都提到了这个技巧，但我还是要首先提出来，因为这种一劳永逸的方法太适合多次绘制同类型的图了。
模板的使用方法有很多，仁者见仁，这里采用Theme Organizers(F7)的方法。
这种方法可以更加具体的选择所要保存的图表格式，比如有些图的标尺范围、曲线名称永远是一样的，这样我们就可以创建一个模板，将这些格式保存下来，下次做同类型的图时直接调用模板即可，下面我来具有介绍一下模板法的使用。
首先，如何保存模板主题。
在一张做好的图的空白处，右键，选择save format as theme。
重命名，并在Filters里挑选所要保存的格式(无所谓的同学请忽略)，点击OK，这样我们的模板就保存完成了。
接下来我们通过一个具体的实例来学习如何调用模板主题快速作图。
首先，先做出一张草图。
然后按F7，弹出Theme Organizers对话框，选中刚才保存的主题，点击Apply Now，然后Close，即可。
技巧一总结：对于科研工作者来说，所要做的图有无数个，但这些图的类别是有限的，我们可以尽可能多地保存不同类别的模板主题，这样就可以保证每次做出的图美观准确，而且节约至少40%的绘图时间。
技巧二：搭配使用Excel制作数据处理模板有了技巧一，做一张图就是鼠标点几下的事了。
然而事与愿违，很多情况下并不是把仪器测得的原始数据直接导入到Origin里作图就可以了，因为原始数据的横纵坐标单位往往与期刊所要求的单位不一致等等的情况，需要对原始数据进行处理，虽然在Origin里也可以使用set column values功能对每一列进行处理，但当数据量较大时，我们就可以求助我们的老朋友Excel来制作数据处理模板了。
使用origin绘图的简单教程
使用origin绘图的简单教程每年到修改论文的时候，发现很多同学不懂图形和数据处理，出来的图形惨不忍睹。
有的人想学没处学,有的根本不想学，最后的结果是研究生给本科生干活，老师给学生干活。
所以有空的时候，想以这种方式写一点数据处理技术,给自己的未来减负.1.Origin如何输出图表以及在word中如何插入在word中插入origin的图表，一种是携带数据的,就是说点击它可以进入origin进行修改，这种适合文章还没定稿之前；另外一种直接就是图片格式的图表，无法进行数据修改，只能进行图片编辑，适合投稿的时候使用，这样别人就无法窥探你的数据。
1。
携带数据方式最简单的方法就是在origin图表页面直接按ctrl+c，然后在word里按ctrl+v，也就是万能的粘贴-复制=_=还可以点击origin菜单栏edit—copy page，然后在word里粘贴第三种方法稍微麻烦点，origin直接保存project,在word里插入-对象-由文件创建—浏览，选择刚刚保存的.opj格式的文件即可。
2。
图片格式origin菜单栏file-export page，保存的时候可以选择你要保存的类型,可以选择需要的格式，比如jpg、gif图片格式等，DPI分辨率一般设置为300就足够了。
（我用的中文绿色版的，嘿嘿)下面在word里直接插入图片，相信这一步大家都会，呵呵。
PS：用ORIGIN编制了一个曲线图,将图标添加进WORD里面之后，曲线中的汉字说明都变成了“？”。
解决方法是在origin中选择的汉字字体不是宋体,改为宋体就可以了另外，建议用高版本的origin2.origin软件如何对jpg图片添加文字首先把JPG图片导入origin中,在origin中新建个Layout，然后File >Im port Image……将图片导入到Layout，将图片调整好大小比例。
点击左侧工具栏上的“T”(Text Tool)按钮,在图片上你要插入文字的位置点击，此时可以输入文字了.修改完成后，File 〉Export Page 同样将图片导出即可3.origin如何在画出的曲线上取点，通过一组数据拟合出一条曲线，现在想在曲线上取点，并做标记可以点击Origin 左侧工具栏上的”田“ 工具图标，然后点击在你的曲线上，这样就选择了一个数据点,相应的X，Y 坐标值也会显示出来。
Origin画图方法
第一章Origin基础知识Origin是美国Microcal公司出的数据分析和绘图软件,现在的最高版本为7.0 特点：使用简单，采用直观的、图形化的、面向对象的窗口菜单和工具栏操作，全面支持鼠标右键、支持拖方式绘图等。
两大类功能：数据分析和绘图。
数据分析包括数据的排序、调整、计算、统计、频谱变换、曲线拟合等各种完善的数学分析功能。
准备好数据后，进行数据分析时,只需选择所要分析的数据,然后再选择响应的菜单命令就可.Origin的绘图是基于膜板的,Origin本身提供了几十种二维和三维绘图模板而且允许用户自己定制模板.绘图时,只要选择所需要的膜版就行。
用户可以自定义数学函数、图形样式和绘图模板；可以和各种数据库软件、办公软件、图像处理软件等方便的连接；可以用C等高级语言编写数据分析程序，还可以用内置的Lab Talk语言编程等。
一、工作环境1.1工作环境综述类似Office的多文档界面，主要包括以下几个部分：1、菜单栏顶部一般可以实现大部分功能2、工具栏菜单栏下面一般最常用的功能都可以通过此实现3、绘图区中部所有工作表、绘图子窗口等都在此4、项目管理器下部类似资源管理器，可以方便切换各个窗口等5、状态栏底部标出当前的工作内容以及鼠标指到某些菜单按钮时的说明工作表矩阵绘图1.2 菜单栏菜单栏的结构取决于当前的活动窗口工作表菜单绘图菜单矩阵窗口菜单简要说明：File文件功能操作打开文件、输入输出数据图形等Edit编辑功能操作包括数据和图像的编辑等，比如复制粘贴清除等，特别注意undo功能View视图功能操作控制屏幕显示,Plot绘图功能操作主要提供5类功能:1、几种样式的二维绘图功能，包括直线、描点、直线加符号、特殊线／符号、条形图、柱形图、特殊条形图／柱形图和饼图2、三维绘图3、气泡／彩色映射图、统计图和图形版面布局4、特种绘图，包括面积图、极坐标图和向量5、膜板：把选中的工作表数据到如绘图模板Column列功能操作比如设置列的属性，增加删除列等Graph图形功能操作主要功能包括增加误差栏、函数图、缩放坐标轴、交换X、Y轴等Data数据功能操作Analysis分析功能操作对工作表窗口：提取工作表数据；行列统计；排序；数字信号处理（快速傅里叶变换FFT、相关Corelate、卷积Convolute、解卷Deconvolute）；统计功能（T －检验）、方差分析（ANOA V）、多元回归（Multiple Regression）；非线性曲线拟合等对绘图窗口：数学运算；平滑滤波；图形变换；FFT；线性多项式、非线性曲线等各种拟合方法Plot3D 三维绘图功能操作根据矩阵绘制各种三维条状图、表面图、等高线等Matrix矩阵功能操作对矩阵的操作，包括矩阵属性、维数和数值设置，矩阵转置和取反，矩阵扩展和收缩，矩阵平滑和积分等Tools工具功能操作对工作表窗口：选项控制；工作表脚本；线性、多项式和S曲线拟合对绘图窗口：选项控制；层控制；提取峰值；基线和平滑；线性、多项式和S曲线拟合Format格式功能操作对工作表窗口：菜单格式控制、工作表显示控制，栅格捕捉、调色板等对绘图窗口：菜单格式控制；图形页面、图层和线条样式控制，栅格捕捉，坐标轴样式控制和调色板等Window窗口功能操作控制窗口显示Help帮助二、基本操作作图的一般需要一个项目Project来完成，File→New保存项目的缺省后缀为：OPJ自动备份功能：Tools→Option→Open／Close选项卡→“Backup Project Before Saving”添加项目：File→Append刷新子窗口：如果修改了工作表或者绘图子窗口的内容，一般会自动刷新，如果没有请Window→Refresh第二章简单二维图2-1输入数据一般来说数据按照X Y坐标存为两列，假设文件为sindata.dat,如下格式：X sin(x)0.0 0.0000.1 0.1000.2 0.1990.3 0.296…………输入数据请对准data1表格点右键调出如下窗口，然后选择Inport ASCII找到sindata.dat文件打开就行2-2、绘制简单二维图按住鼠标左键拖动选定这两列数据,用下图最下面一排按钮就可以绘制简单的图形，按从左到右三个按钮做出的效果分别如下:2-3设置列属性双击A列或者点右键选则Properties,这里可以设置一些列的属性。
origin作图常用技巧
1．利用origin计算利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。
（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））2．基本的作图方法及注意事项剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。
用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。
当还有其它方式，不过最常用的是这里提到的两种。
当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。
如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。
在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。
Y A x i s T i t l eX Axis TitleB0510********Y A x i s T i t l eX Axis TitleB3．几个纵坐标510152025303540-2000200400600800100012001400 BY A x i s T i t l eX axis title0.00.20.40.60.81.0C 0246D要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer （Axes ）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X ＋左为Y ”，“上为X ＋右为Y ”，“上为X ”，“右为Y ”），如果只是增加纵坐标，即Y 轴，则选择“right Y ”就可以，选定后整个图呈现两层（在图的做上角有1和2两个小框，每次只能选中其中的一个框。
用Origin处理数据并作图
2、用Origin处理数据并作图Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范。
以下给出三个示例说明数据处理及作图步骤。
（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：①启动Origin程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“Set Column Values”,在弹出－压力差”，本例为“767.65-col(C)”，如图1-3-7的对话框中输入计算公式“p大气所示，点击“OK”完成D列值的设置。
按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。
图1-3-7 用Origin处理数据公式的设定图1-3-8 用Origin处理数据结果②对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatter”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。
若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Add，然后继续添加相应列为X和Y即可。
作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“Set as X”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatter”亦可得到图1-3-10所示结果。
图1-3-9 用Origin作图方法图1-3-10 用Origin作散点图结果然后对所得散点图进行线性拟合，方法是左键点击“Analysis”选择“Fit linear”，即得拟合的直线，并在右下端窗口给出了拟合后的线性方程，其斜率B、截距A以及相关性R等信息，如图1-3-11所示，如果右下端窗口未显示相关信息，则点击菜单栏中“View”→“Results Log”即可显示。
自己总结的origin作图方法
1. 已经画好坐标轴，需要把坐标轴右侧和上侧也连上，成一封闭的。
如何做？点中坐标轴右击，再选Title & Format ，里面依次有bottom, top, left, right 。
选Top, 打钩show axis & tick ，就会显示上边的坐标轴。
如果不需要轴上的标尺，则在Major 和Minor 中选择none 。
右边的线同上。
Major 和Minor 的作用是标尺的刻度线向上(in)还是向下(out)还是 无(none)。
Y A x i s T i t l eX Axis TitleY A x i s T i t l eX Axis TitleY A x i s T i t l eX Axis Title，2.画好图之后，菜单栏—Edit---Copy page (编辑—复制页面)，之后到word直接粘贴即可。
W ord里的图直接双击，可以直接打开origin，重新编辑和修改图。
修改好之后，菜单栏--文件—更新***.doc，即可同步到word。
此时出现的文件是可以用Origin打开的，如果不想别人打开，将W ord中的图片Ctrl+C，再Ctrl+V 就可以了。
双击图片，看看图片大小效果吧，ps. 1 inch = 2.54 centimeter。
用origin做完图后，怎么导出放在word中呢，用cope page 还是export page啊，论文中都是用什么形式的呢？cope page，粘到word中双击还可以修改。
论文写作中使用tiff格式比较多，如果图表已经完成，可以直接输出为tiff格式的图片，再插入到文档中。
export比较好，可以输出多种格式的图片：bmp，jpg, eps，pdf等等，几乎什么格式都有了。
当然，你如果想在word 里还对图进行修改，copy是最好了，这样在word里面双击就可以修改图了。
正式刊发的论文大多偏爱eps的，清晰而又不大。
科研干货-Origin必备技能,分分钟提高作图效率!
科研干货 | Origin必备技能，分分钟提高作图效率！Origin是科研领域使用最为频繁的数据分析绘图工具，现在已成为多数论文期刊的图形指定格式，是撰写学术论文绘图必不可少的科研工具。
今天就为大家介绍一些Origin绘图的小技巧，分分钟提高效率哦~~一、设置紧凑页边距默认情况下，Origin做的图片总会有较宽的空白边框，也许你会使用PPT甚至是PS进行裁剪，但其实只要在Origin中设置好页边距就能解决问题默认页边距1、点击“工具（Tools）”→选项“（Options）”，或者直接按快捷键“Ctrl+U”2、点击“页面（Page）”，设置页边距控制为“页面内紧凑（Tight in page）”页边距紧凑调整后的图片二、设置默认字体这个功能使用的可能不多，但如果用的是中文版Origin，那就必须设置了。
中文版Origin 2018的默认字体是宋体，但Sci期刊和学位论文，都要求是Times New Roman 等英文字体，将其设置为默认字体之后就不用之后一项项的修改啦。
PS：具体投稿的时候也要注意期刊的字体要求。
1、点击“工具（Tools）”→“选项（Options）”，或者直接按快捷键“Ctrl+U”2、点击“文本字体”，默认字体设置为Times New Roman三、粘贴格式，告别重复排版Get了这个技能，就再也不需要每画一张图都得把字体、坐标轴、轴线和刻度线等等通通设置一遍。
在排版好的页面上，右击→点击“复制格式”→点击“所有”，然后在要排版的页面上，右击→点击“粘贴格式”，就可以快速设置好这张图的格式啦！此外，还可以将某张设置好格式的图片保存为主题，这样新作的图就直接生成默认排版样式了。
在排版好的页面上，右击→点击“保存格式为主题”→填写主题名称，并设置为默认主题。
需要注意的是，建议勾选所有格式，如果勾选所有，会出现图片中找不到数据的情况；此外并不是所有的数据图都可以用一个主题，因此要对主题要分好类，以方便调用。
origin绘图技巧
origin绘图技巧、投稿格式、使用教程下载等ZZ投稿要求一般的位图**dpi的tif,...等等[1] 换算1dip=1像素/1inc=1像素/2.54cm=0.394像素/cm[2] 杂志实际刊登图的大小一般的双栏A4版面，单个栏的宽度一般不超过3.5inc（8.9cm）；双栏为7-7.5inc（17.8-19cm）一般说大部分的图都是单栏水平放置，这样实际图的大小=3.5inc=8.9cm若一个图占据2个栏水平放置，图实际大小=7-7.5inc=17.8-19cm[3] 图的设置为了避免输出的图形占据空间过大，在输出之前，可以按照单栏/双栏图的大小图的页面属性上设置图的大小：一般的单栏图1/4页: 8cm* 6cm;大一点的半页双栏图: 20cm*15cm;最大的一页图: 30cm*20cm就可以了。
就可以不失真的清晰显示出来。
[4] 图的大小以1200dpi为例，图形体积简单算法：一般的单色位图大小=长度cm*宽度cm*5.4 K字节，比如：长宽10*5的大小为 ~27 k长宽20*10的大小为 ~108 k长宽30*20的大小为 ~324 K按照自己的需要，可以进行合理的设置。
-------------------------------------------------------------------------------------------------------------------------------------------------------------[附1]关于灰度和彩色的调整，在origin里都有相应设置。
[附2]对于纯粹的图片（不是位图）自然ps可以大显身手。
[附3]关于origin输出图形输出应该使用export命令输出。
根据杂志的要求，比如tif、jpg、eps...进行选择。
[一定要严格按照要求！]再根据杂志要求的分辨率（dpi）设置输出选项。
一些使用origin编辑的技巧
一些使用origin作图的小小技巧1.如何设置图片边距？以前绘图的时候就发现一个问题，绘图之后需要把图像拷贝到word中，而最常用的拷贝方法是选择菜单“Edit|Copy Page”，但是这样考到word中的图像的边距很大，不仅不美观，而且占用论文的空间，以前使用的一个替代的方法是把图像抓到画图板中，然后去掉边距，虽然这样能减小图像的边距，但是图像的清晰度大大降低了。
这个问题完美的解决方法其实很简单，选择菜单中的“Tools|Options|Page|Clip Border”设置为0即可。
2.如何设置特殊字符、模板等？在origin中插入℃后，考到其它的地方经常会变形或不识别，有一个好的办法就是输入“O”（字母O，不是数字0)和大写字母"C",然后把“O”设为上标，这样做在发表文章时也是认可的（包括外文文章）另外一种方法（自己发明，后来发现有人也一样这样实现了），在origin中插入℃后，考到word 里经常会变形或不识别，解决这个问题的方法是,先在word 里插入符号" ℃"然后复制粘贴到origin里,记住此时一定要将"℃"选中后将其字体设置为宋体,这时保存后的origin再粘贴到word里就不会有问题了.(有时"℃"字符可能会在设置字体时旋转90度,请在origin文本设置里再将其旋转回来就可以了)，希望对大家有帮助。
其他特殊符号也可以采用word中编辑，再copy回origin中的方法。
或者直接输出为图（有多种格式可供选择，通常TIF最佳……也最符合投稿要求）通常做完实验，我们都会用origin作图。
因为“细节决定成败”，所以连图上的标识，字体大小什么的都要规定。
比如x，y轴上的tick要向内（默认为向外），轴上的数字要大一点，轴标识也要大一点，图中scatter要15磅，线条要2磅，而默认的大小都不是我们想要的大小。
origin作图和找峰值的方法
1.打开origin, 新建一个workbook。
2.导入数据（默认保存的格式即可）3.给longname命名编号（和excel表格一样，可以输入或删除），温度点从1~8（Al）4.用鼠标左键单击C(Y)，选中Y第一列，然后拖动鼠标左键向右拉，选中1~8个温度列。
5.鼠标左键点击左下角的点划线（line+symbol）6.画图如下7.如果你觉得线或点太粗了，可以鼠标左键双击图上的线，可改变线或点的粗细。
8.同理，如果要修改x轴或y轴的坐标名，可用鼠标左键双击坐标名，选定后再直接输入自己命名的就好了，若出现乱码，修改一下左上角的字体类型，改为中文宋体即可。
9.双击x或y轴的刻度值，可选scale改变刻度和显示范围。
10.图形命名标题。
点击左侧的T型图标，在界面空白处单击鼠标，输入要命名的标题。
11.图片导出。
如下图所示，打开对话框，在image type中选jpg格式，在file name 处命名文件名，比如9-Al，在path处的“。
”选择保存路径，其他默认，点击ok，图形保存完毕。
12.找峰值。
Origin8.6以上的版本有标峰的快捷图标，在左侧工具栏“田”形图标的扩展框内有一个带红圈的“田”，点击它，然后点在谱峰的位置，按键盘的左右方向键，找到峰值后按回车就能标准了。
Origin8.6以下的版本只能手动找峰值，然后T 插入文本框自己填写刚才找出的峰值。
先点击左侧工具栏上的“田”形图标，再点击谱峰位置，按键盘的左右方向键，找到峰值，并记住这个数值。
然后点击左侧工具栏上的“T”形图标，再点击到图中的空白处，输入刚才记住的数值。
二．数据线性拟合左键选中一列数据，然后按如下进行操作。
origin_作图常用技巧
1．利用origin计算利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。
（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））2．基本的作图方法及注意事项剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。
用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。
当还有其它方式，不过最常用的是这里提到的两种。
当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。
如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。
在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。
Y A x i s T i t l eX Axis TitleY A x i s T i t l eX Axis Title3．几个纵坐标510152025303540-2000200400600800100012001400 BY A x i s T i t l eX axis title0.00.20.40.60.81.0C 0246D要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer（Axes）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X＋左为Y”，“上为X＋右为Y”，“上为X”，“右为Y”），如果只是增加纵坐标，即Y轴，则选择“right Y”就可以，选定后整个图呈现两层（在图的做上角有每次只能选中其中的一个框。
Origin教程丨一文教你快速绘制20种常用图
Origin教程⼁⼀⽂教你快速绘制20种常⽤图来源⼁Paper绘图Origin是每⼀位科研⼯作者最常⽤的数据绘图软件之⼀，具备统计、峰值分析和曲线拟合等分析功能，可以绘制出⼆维和三维图形。
⼀、绘制线(Line)图⼆、绘制误差棒图三、绘制散点图四、绘制垂线图五、绘制⽓泡图六、绘制彩⾊点图七、绘制彩⾊⽓泡图⼋、绘制点线图九、绘制柱形图⼗、绘制条形图⼗⼀、绘制浮动柱形图⼗⼆、绘制浮动条形图⼗三、绘制饼图⼗四、绘制Y轴错位堆垒曲线图⼗五、绘制⼆维瀑布图⼗六、绘制⾯积图⼗七、绘制堆垒⾯积图⼗⼋、绘制填充⾯积图⼗九、绘制局部放⼤图⼆⼗、绘制含数据标签图⼀、绘制线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES.OAT⽂件数据。
①选中B列。
②单击菜单命令【Plot】→【Line】→【Line】或2D Graphs⼯具栏的【Line】。
2D Graphs⼯具栏：如下图所⽰：⼆、绘制误差棒图形在Book1数据空⽩处，单击右键，选择“Add New Column ”，增加2列新的数据单元格“C（Y）”和“D（Y）”两列数据。
如下图所⽰：将计算得到的X轴数据，平均值，2列标准偏差分别输⼊origin的Book1数据表中，然后选中标准偏差所在列的数据，右键单击，选择”set as“，将“C（Y）列数据设置为“ Xerror ”，将“D（Y）列数据设置为“ Y error ”将如下图所⽰：三、绘制散点图选中数据，点击点击“Plot”——“Symbol”。
或者直接点击下⾯的⼯具栏选项。
各个选项的意思：Scatter(散点图); Scatter Central(中⼼散点图); Y Error(Y 误差); XY Error(XY 误差) Vertical Drop Line (垂线)；Bubble (⽓泡)；Color Mapped (彩标)；Bubble + CM (⽓泡+彩标) 。
①选择Scatter，做出的图形如下：②选择Scatter Central，做出的图形如下：③选择Vertical Drop Line ，做出的图形如下：④选择 Bubble ，做出的图形如下：⑤选择Color Mapped ，做出的图形如下：⑥选择 Bubble + CM，做出的图形如下：四、绘制垂线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES .DAT⽂件数据。
origin基本作图技巧
实战origin复旦bbs，chemistry序Origin软件主要使用来做数据绘图用的。
本系列文章将主要介绍origin的初级使用方法，为许多刚开始使用origin写试验报告的同学提供入门帮助。
并不像某些软件使用说明书籍那样系统的讲解，而是着重面向解决实际问题。
前一段时间有人说origin要严打（我觉得只要自己小心处理，他根本无法抓住你用的是什么版），介绍了其他几款数据绘图软件，据说也都很好。
不过我从来没用过，这5年多来一直使用的是origin，对其使用方法也略有所得，也只能介绍介绍这款软件。
这里使用的是origin7.0＋Peak Fitting Module 7.0（这个东西虽然装了 ，不过从来没用过，安装方法参考他的readme文件）。
安装时请参考他的intruction.txt,里面有serial no.的。
基本入门操作现在介绍最最最基本的使用方法。
比如说你现在有一组数据想做图(其中a列代表一系列点的x坐标，b列代表该系列点的y坐标，c列代表另一系列点的y坐标(x坐标同第一系列点))。
a b c1 1 32 2 63 3 94 4 125 5 156 6 187 7 21打开origin，会看到data1数据窗口，在窗口里空白处点右键->add new column,会看到表格增加一列，上面的数据输入表格里。
下面开始根据数据绘图。
选菜单兰中的plot->scatter(这里选scatter,line,line+symbol...都可以，只不过出来的样式不一样，大家自己选选体会一下就可以了)。
这是跳出一个select columns for plotting的窗口，问你哪列数据做x轴，那列做y轴。
我们点左面的A[x]，然后点中间的<->X，示意A是X轴，再点B[Y]，再点<->Y，示意B列做y轴。
这时点Add按钮，告诉程序说第一组数据是以A为x轴，B为Y轴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实战origin复旦bbs，chemistry序Origin软件主要使用来做数据绘图用的。
本系列文章将主要介绍origin的初级使用方法，为许多刚开始使用origin写试验报告的同学提供入门帮助。
并不像某些软件使用说明书籍那样系统的讲解，而是着重面向解决实际问题。
前一段时间有人说origin要严打（我觉得只要自己小心处理，他根本无法抓住你用的是什么版），介绍了其他几款数据绘图软件，据说也都很好。
不过我从来没用过，这5年多来一直使用的是origin，对其使用方法也略有所得，也只能介绍介绍这款软件。
这里使用的是origin7.0＋Peak Fitting Module 7.0（这个东西虽然装了 ，不过从来没用过，安装方法参考他的readme文件）。
安装时请参考他的intruction.txt,里面有serial no.的。
基本入门操作现在介绍最最最基本的使用方法。
比如说你现在有一组数据想做图(其中a列代表一系列点的x坐标，b列代表该系列点的y坐标，c列代表另一系列点的y坐标(x坐标同第一系列点))。
a b c1 1 32 2 63 3 94 4 125 5 156 6 187 7 21打开origin，会看到data1数据窗口，在窗口里空白处点右键->add new column,会看到表格增加一列，上面的数据输入表格里。
下面开始根据数据绘图。
选菜单兰中的plot->scatter(这里选scatter,line,line+symbol...都可以，只不过出来的样式不一样，大家自己选选体会一下就可以了)。
这是跳出一个select columns for plotting的窗口，问你哪列数据做x轴，那列做y轴。
我们点左面的A[x]，然后点中间的<->X，示意A是X轴，再点B[Y]，再点<->Y，示意B列做y轴。
这时点Add按钮，告诉程序说第一组数据是以A为x轴，B为Y轴。
这时，再单击C[Y]，点<->Y按钮，单击Add按钮，示意第二组点时以A列为X轴，C列为Y轴。
最后点OK。
这时会看到跳出一个Graph 窗口，里面有坐标轴何我们要的点。
我们这两组数据均是线性的，接下来我们拟和直线。
先拟和第一组，选菜单蓝里的data 看看g1 data1....是不是被勾上了(默认应该时被勾上的)，如果勾上了说明现在对的是第一组数据进行操作。
点菜单兰analysis->fit linear，这时会看到拟和出来直线了。
拟和第二组，选菜单蓝里的data->g2 data2，把第二组选中，这时对应的操作是对第二组的。
同上analysis->fit linear。
可以看到第二组也被拟和成直线了。
如果数据不是线性的，那么就拟和成非线性的，analysis->fit sigmoidal(S型) 或 guassian(高斯拟和)或nonliner curve fit中的fitting wizard(选一个你觉得合适的形状进行拟和)。
这样最最最基本的origin作图就做出来了。
最后存盘，file->save project as...就可以了。
如果想要copy到word里怎么办？这里有几种方法，我介绍两种。
1.在做好的图旁边点右键，选copypage(如果没有的话，说明你右键点错地方了，多换几个地方点点)。
然后在word里面粘贴就好了，这样比较方便，不过有时候图会变形。
还有一个致命缺点就是，我前面也提到了，容易被人家抓住你用的是盗版origin。
2.在菜单兰里file->export page，可以输出各种格式的，对于图片格式来说，我试了几个感觉tif的要比bmp和jpg的要好，那么我们就输出tif格式的，把下面的show export option勾上，点保存。
如果是想插到word里面，的话，DPI选72比较合适，如果是打印实验报告的话,color depth里直接选monochrome的就可以了(毕竟不要彩打)，点ok，就输出一个tif文件，最后在word里面插入这个文件就ok了。
图的细节修饰与美化（1）一般做图都应该有要求的，要规范。
以前我也不太清楚怎么算规范，后来听了王迅院士的一个报告，关于科技论文的写作，里面提到了怎么规范的画图，这样才知道原来图这么画看起来才好看。
下面我介绍一下怎样按照王讯院士提到的几个标准来作图。
1.坐标注释要正确双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc 来写拉丁字母），大小,字体，上下标，颜色，（工具栏里都有选择）。
2.坐标刻度要为1，2，5或10的倍数双击坐标轴，跳出图样式修改窗口，在scale 标签卡下，最左面 horizotal 时横坐标，vertical 时纵坐标的。
increment 里面添单位刻度增加大小，一般添1,2,5或10这类的数字（不要添3,7这种)。
3.坐标刻度要向图内还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format 标签下，左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top 和right 中的show axix &title 前面的筐没有被勾上，说明这两个不显示。
我们把bottom 和left 两个坐标中的major 和minor 下拉菜单中的out 全改为in。
最后点确定就好了。
4.图要被坐标轴筐起来你可能不太懂什么意思，跟着我做完就知道了，呵呵。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format 标签下，把上坐标轴何右坐标轴中的show axis &title 前面的筐勾上，并且把这两个坐标轴中的major&minor 下拉菜单改为none。
点确定。
现在会发现中间的点或线被四周坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。
当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。
5.图例这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx 图，点是xx，圈是xx，三角是xx)。
如果要放在图里的话，就把图例筐拖到四个坐标轴围成的筐内。
双击该筐可以该注释。
右键该筐选property，可以改筐的样式，比如要去掉边框，在background 中选定none(个人以为没边框好看些)。
如果不甚把图例的筐给删掉了，不要着急，在工具栏里有New legend 按钮，点一下就可以了。
6.各组数据点差异要明显如果想改点的样式，那么就双击图中的点。
会出现plot details 筐，如果有好几组点的话，先在group 标签下面把edit mode 改成independent，这样就可以随便改了。
左面的筐中列出了有几组点，你可以选你要改的那组，右面的symbol 标签中的size 啊color 啊都Edited by Foxit Reader Copyright(C) by Foxit Software Company,2005-2008For Evaluation Only.可以改成自己需要的，line标签中也可以把线的样式改成实线，虚线等等。
此时也可以在plot type下拉菜单中选你要改的类型。
一般情况下，为了对比清楚，点，最好实心的和空心的结合着用。
线么，就solid, dash, dot, dash-dot，好了，不过最好把线调的粗一点(默认是0.5width的，建议改为1或1.5的)，否则有的地方看不出来。
7.在重要的地方标示。
比如图中有一个地方需要着重指出，那么我们就用箭头标一下好，左面的工具筐里有箭头按钮，点一下它，在在图中需要的地方加各箭头就ok了。
如果想加文字的话，那边还有一个T按钮，是加入文本框的。
总之如果需要的话那个工具筐里的很多东西都可以加。
图的细节修饰与美化（2）（1） 作图不是非得刻度标尺标在图里面。
以前我标在里面，但是现在发现标在外面也很漂亮。
（2） 作图最好图中出现“标题行”和“注释行”。
标题行就是指一行黑体字，写清楚这个图是什么，如"XPS of ZrxTiyOz"等，注释行就是在图中每一条线的附近写清楚这是什么样品，如“X=0.2", "X=0.4", "X=0.6"等。
这里有个很好的参考范本，见：Kinetic study of the catalytic oxidation of alkanes over nickel, palladium, and platinum foils, M. Aryafar， F. Zaera*, Catalysis Letters, Volume 48, Issue 3, Jan 1997, Pages: 173-183.(3) 一张漂亮的图，四周都要框起来，而不能只框两面。
常见的不妥当之处：一篇文章中有的图框两面，有的图框四面。
一篇文章中有的图用这个字体，有的图用那个字体。
还有的错误在The ACS Style Guide: A Manual for Authors and Editors里有介绍(p. 283-291)。
主要是：线条太细，一缩小，几乎看不见。
点子（如方块，三角，圆圈）太大，但线条太细。
点子（如方块，三角，圆圈）太小，但线条太粗。
模板的使用可以做一些模板，就不需要在每次作图时重复下面的操作（如改变坐标注释字体大小、坐标轴线宽、添加top和right坐标轴，改变数据线的宽度 等等)步骤如下:1) 生成模板：对做好的一张图,"File"-->"Save Template As...", 一张模板就诞生了.选一些比较通用的数据图，生成不同的模板，以后会方便很多2) 使用模板：对需要作图的一列数据，右键"Plot"-->"Template Library...",选合适的模板,OK!制作并排的数据图先做一张图,在坐标轴外的空白处,右键 "Add and Arrange Layers..." 调整上下,或左右间距为0就并排连起来了, 然后在新的layers添加需要的数据列.另外一种方法先画好你要并排的图，然后找到“Merge”的工具，点击它，就出现合并图的提示，然后确定你是要列排还并排，也就是指定rows 和columns的数目。
计算器在用origin的时候，我们很有可能要作一些简单的计算，比如一些加减乘除或三角的运算有几种选择，一种就是手头有计算器，一种就是用windows自带的计算器，还有一种就是用origin自带的script window来作（这个方法要比用windows带的计算器方便）。
