变压器铁心的制造工艺
变压器生产流程(3篇)
第1篇一、引言变压器是电力系统中不可或缺的设备，它负责将高压电能转换为低压电能，为家庭、工业等提供稳定的电力供应。
随着我国经济的快速发展，变压器市场需求逐年增加。
本文将详细介绍变压器生产流程，包括原材料准备、零部件加工、组装调试、试验检测等环节。
二、原材料准备1. 铁芯材料：变压器铁芯是变压器的核心部分，主要采用硅钢片叠压而成。
硅钢片应具有良好的磁导率、较低的损耗和足够的机械强度。
2. 绝缘材料：绝缘材料包括绝缘纸、绝缘漆、绝缘布等，用于保护线圈免受外界干扰和腐蚀，保证变压器安全运行。
3. 导线材料：导线材料主要采用铜或铝，具有较高的导电性能和足够的机械强度。
4. 塑料、橡胶等辅助材料：用于制作变压器外壳、接线端子等。
三、零部件加工1. 铁芯加工：将硅钢片剪切成所需尺寸，然后叠压成铁芯。
铁芯加工过程中，应严格控制硅钢片间的间隙，以保证变压器效率。
2. 线圈绕制：根据变压器设计要求，选用合适的导线材料，绕制线圈。
线圈绕制过程中，应保持均匀的绕制张力，确保线圈形状和尺寸符合要求。
3. 绝缘处理：对线圈进行绝缘处理，包括绝缘纸包扎、绝缘漆涂覆等，以提高线圈的绝缘性能。
4. 接线端子加工：根据变压器设计要求，加工接线端子，确保其与线圈连接牢固。
四、组装调试1. 组装：将铁芯、线圈、接线端子等零部件组装成变压器本体。
组装过程中，应严格按照设计要求进行，确保各部件连接牢固、位置准确。
2. 油处理：将组装好的变压器本体进行油处理，包括注油、排气、静置等，以确保变压器内部油质清洁。
3. 调试：对变压器进行调试，包括空载试验、负载试验等，以检验变压器性能是否满足设计要求。
五、试验检测1. 外观检查：检查变压器外观，确保无损坏、变形等缺陷。
2. 绝缘性能检测：检测变压器绝缘性能，包括绝缘电阻、介质损耗角正切等，确保变压器绝缘性能符合要求。
3. 电性能检测：检测变压器电性能，包括空载损耗、负载损耗、短路阻抗等，确保变压器性能满足设计要求。
变压器铁心制造工艺探讨研究
变压器铁心制造工艺探讨研究1. 引言1.1 背景介绍变压器是电力系统中不可或缺的设备，用于电压的升降和功率的传递。
而变压器铁心则是变压器的核心部件，承担着支撑线圈、传导磁力线等重要功能。
随着电力系统的发展和需求的提高，对变压器铁心的制造工艺也提出了更高的要求。
传统的变压器铁心制造工艺存在着一些问题，例如材料选择不合理、制造过程繁琐等，影响了变压器的性能和可靠性。
对变压器铁心的制造工艺进行深入研究和探讨，寻求优化的方案势在必行。
本文将围绕变压器铁心制造工艺展开探讨，探究材料选择、制造过程、工艺优化以及质量控制等方面的内容，旨在提高变压器铁心的生产效率和质量，满足电力系统对变压器的需求。
希望通过本文的研究，能够为变压器铁心的制造工艺提供一定的参考和借鉴，促进相关领域的发展和进步。
1.2 研究意义变压器作为电力系统中的重要设备，其性能直接影响着电力传输和分配的效率和稳定性。
变压器铁心作为变压器的核心部件之一，对于变压器的性能具有至关重要的影响。
对变压器铁心制造工艺进行探讨研究具有重要的意义。
通过深入研究变压器铁心制造工艺，可以探讨如何提高生产效率，降低制造成本，提高产品质量，从而促进变压器行业的发展。
对变压器铁心材料选择进行研究，可以指导生产厂家选择更合适的材料，提高产品的可靠性和使用寿命，确保电力系统的稳定运行。
对变压器铁心制造过程进行优化研究，可以提升生产工艺水平，减少资源浪费，降低能耗，实现可持续发展。
通过对变压器铁心质量控制的研究，可以确保产品品质稳定，提高市场竞争力，满足不同客户需求，推动行业发展。
研究变压器铁心制造工艺具有重要意义，对于促进行业技术进步和提高产品质量具有积极推动作用。
2. 正文2.1 变压器铁心制造工艺概述变压器铁心是变压器的核心部件，它直接关系到变压器的性能和稳定性。
变压器铁心制造工艺的质量直接影响着变压器的整体性能。
变压器铁心制造工艺概述主要包括材料预处理、冷冲压模、矫正、包装等工序。
变压器制造工艺流程
变压器制造工艺流程变压器是一种将电能按照不同电压传递的电气设备，广泛应用于电力系统中。
变压器的制造工艺流程包括变压器设计、材料采购、铁心加工、线圈制作、组装和测试等多个环节。
首先是变压器的设计阶段。
根据用户需求、电力系统要求以及变压器的额定功率和电压等参数，设计师将制定出适合的变压器结构、尺寸和性能要求。
接下来是材料采购阶段。
变压器的主要材料包括铁芯、导线、绕组绝缘和介质等。
制造商将根据设计要求和产品质量要求选择合适的材料，并与供应商进行合作采购。
然后是铁心加工阶段。
铁芯是变压器的核心部件，主要用于传导磁通。
铁芯通常由硅钢片组成，制造商将根据设计要求和减小磁通损耗的需要，对硅钢片进行切割、堆叠和焊接，形成具有特定结构和尺寸的铁芯。
接着是线圈制作阶段。
线圈是变压器的导线组成部分，通过绕制和连接实现电能的传递。
制造商将根据设计要求选择合适的导线规格和绕制方法，并进行绕制、固定和打包等工艺操作，最终形成具有特定匝数和绝缘性能的线圈。
然后是组装阶段。
制造商将根据设计要求和变压器的结构尺寸，将铁芯和线圈进行组合，通过绝缘垫片和支撑结构等辅助部件固定和分隔，形成变压器的基本结构。
同时，制造商还会安装绝缘和绝缘油循环系统等重要设备，确保变压器的安全和可靠运行。
最后是测试阶段。
变压器在制造完成后，需要进行一系列的测试来验证其性能和质量。
这些测试包括绝缘电阻测试、绕组相序检查、冷却系统测试以及负载性能测试等。
只有通过这些测试并符合设计和标准要求，变压器才能出厂。
总之，变压器的制造工艺流程包括设计、材料采购、铁心加工、线圈制作、组装和测试等多个环节。
通过科学的设计和精细的制造过程，才能生产出高质量、高性能的变压器，为电力系统的稳定运行提供可靠的保障。
c型变压器铁芯的绕制
C 型变压器铁芯的绕制C 型变压器是一种常用的变压器类型，其铁芯绕制是其制作过程中至关重要的一步。
本文将介绍 C 型变压器铁芯的绕制方法、计算公式以及注意事项。
下面是本店铺为大家精心编写的5篇《C 型变压器铁芯的绕制》，供大家借鉴与参考，希望对大家有所帮助。
《C 型变压器铁芯的绕制》篇1一、C 型变压器铁芯的绕制方法C 型变压器铁芯的绕制方法主要有以下几种：1. 绕线式绕制方法：该方法将铜线绕在铁芯上，通过绝缘材料隔离不同的线圈。
该方法的优点是绕制简单，缺点是铜线浪费较大。
2. 箔式绕制方法：该方法将铜箔贴在铁芯上，通过绝缘材料隔离不同的线圈。
该方法的优点是铜箔利用率高，缺点是绕制难度较大。
3. 混合式绕制方法：该方法将绕线式和箔式绕制方法相结合，既充分利用了铜线的强度，又提高了铜箔的利用率。
二、C 型变压器铁芯的计算公式C 型变压器铁芯的计算公式主要包括以下几种：1. 铁芯面积计算公式：S = (0.785 × L) / √(B × N)其中，S 为铁芯面积，L 为铁芯长度，B 为铁芯宽度，N 为绕制匝数。
2. 绕组匝数计算公式：N = (1.732 × U) / (2 × I ×√(B ×N))其中，N 为绕组匝数，U 为输入电压，I 为输入电流，B 为铁芯宽度。
3. 输出电压计算公式：U2 = (U1 × N2) / N1其中，U2 为输出电压，U1 为输入电压，N2 为输出绕组匝数，N1 为输入绕组匝数。
三、C 型变压器铁芯的绕制注意事项1. 铁芯绕制时应注意绝缘材料的选择，应选用耐高温、耐高压的绝缘材料。
2. 绕制时应注意铜线的拉伸和弯曲半径，避免铜线断裂和损伤。
3. 绕制后应进行检测和测试，确保变压器的性能符合要求。
4. 在使用过程中，应注意变压器的使用环境，避免长时间过载和短路等操作。
《C 型变压器铁芯的绕制》篇2C 型变压器是一种常用的电力变压器，其铁芯通常由硅钢片或软铁制成。
干式变压器制造工艺流程

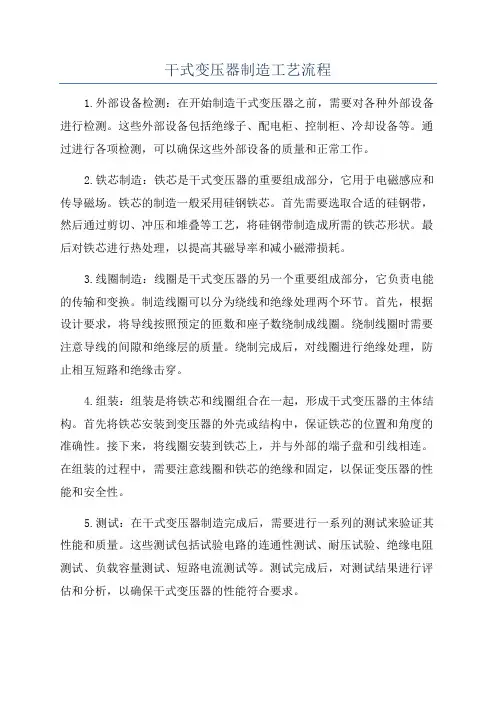

干式变压器制造工艺流程1.外部设备检测：在开始制造干式变压器之前，需要对各种外部设备进行检测。
这些外部设备包括绝缘子、配电柜、控制柜、冷却设备等。
通过进行各项检测，可以确保这些外部设备的质量和正常工作。
2.铁芯制造：铁芯是干式变压器的重要组成部分，它用于电磁感应和传导磁场。
铁芯的制造一般采用硅钢铁芯。
首先需要选取合适的硅钢带，然后通过剪切、冲压和堆叠等工艺，将硅钢带制造成所需的铁芯形状。
最后对铁芯进行热处理，以提高其磁导率和减小磁滞损耗。
3.线圈制造：线圈是干式变压器的另一个重要组成部分，它负责电能的传输和变换。
制造线圈可以分为绕线和绝缘处理两个环节。
首先，根据设计要求，将导线按照预定的匝数和座子数绕制成线圈。
绕制线圈时需要注意导线的间隙和绝缘层的质量。
绕制完成后，对线圈进行绝缘处理，防止相互短路和绝缘击穿。
4.组装：组装是将铁芯和线圈组合在一起，形成干式变压器的主体结构。
首先将铁芯安装到变压器的外壳或结构中，保证铁芯的位置和角度的准确性。
接下来，将线圈安装到铁芯上，并与外部的端子盘和引线相连。
在组装的过程中，需要注意线圈和铁芯的绝缘和固定，以保证变压器的性能和安全性。
5.测试：在干式变压器制造完成后，需要进行一系列的测试来验证其性能和质量。
这些测试包括试验电路的连通性测试、耐压试验、绝缘电阻测试、负载容量测试、短路电流测试等。
测试完成后，对测试结果进行评估和分析，以确保干式变压器的性能符合要求。
以上是干式变压器制造的基本工艺流程。
该流程包括外部设备检测、铁芯制造、线圈制造、组装和测试等环节，每个环节都需要严格把控和操作，以确保干式变压器的质量和性能。
同时，制造过程中还需要采取各种措施，保证制造环境的洁净度和干燥度，以提高干式变压器的绝缘性能和可靠性。
变压器工艺流程及要求

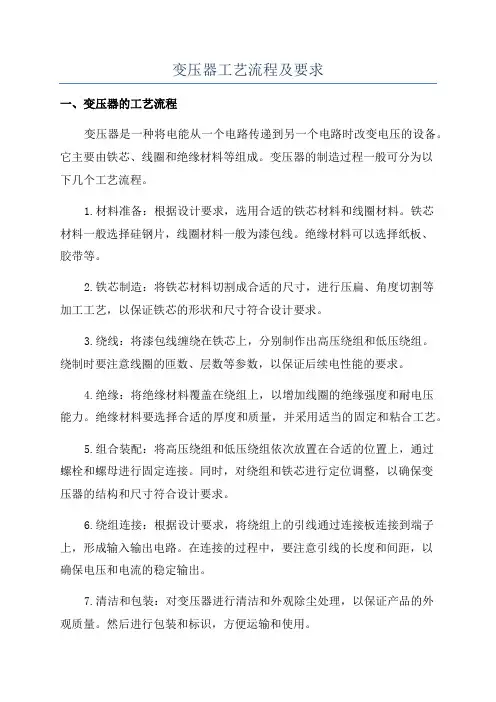

变压器工艺流程及要求一、变压器的工艺流程变压器是一种将电能从一个电路传递到另一个电路时改变电压的设备。
它主要由铁芯、线圈和绝缘材料等组成。
变压器的制造过程一般可分为以下几个工艺流程。
1.材料准备：根据设计要求，选用合适的铁芯材料和线圈材料。
铁芯材料一般选择硅钢片，线圈材料一般为漆包线。
绝缘材料可以选择纸板、胶带等。
2.铁芯制造：将铁芯材料切割成合适的尺寸，进行压扁、角度切割等加工工艺，以保证铁芯的形状和尺寸符合设计要求。
3.绕线：将漆包线缠绕在铁芯上，分别制作出高压绕组和低压绕组。
绕制时要注意线圈的匝数、层数等参数，以保证后续电性能的要求。
4.绝缘：将绝缘材料覆盖在绕组上，以增加线圈的绝缘强度和耐电压能力。
绝缘材料要选择合适的厚度和质量，并采用适当的固定和粘合工艺。
5.组合装配：将高压绕组和低压绕组依次放置在合适的位置上，通过螺栓和螺母进行固定连接。
同时，对绕组和铁芯进行定位调整，以确保变压器的结构和尺寸符合设计要求。
6.绕组连接：根据设计要求，将绕组上的引线通过连接板连接到端子上，形成输入输出电路。
在连接的过程中，要注意引线的长度和间距，以确保电压和电流的稳定输出。
7.清洁和包装：对变压器进行清洁和外观除尘处理，以保证产品的外观质量。
然后进行包装和标识，方便运输和使用。
二、变压器的工艺要求为了保证变压器产品的质量和性能，工艺上需要满足一些要求。
1.材料要求：各种材料的选择要符合标准要求，如铁芯材料要选用低磁导率的硅钢片，线圈材料要选用电阻低、绝缘性能好的漆包线。
2.尺寸要求：变压器的尺寸要与设计要求一致，以保证其结构的稳定性和安装的便捷性。
3.绕制要求：线圈的绕制要按照设计要求进行，匝数、层数等参数要精确控制，以免影响变压器的电性能。
4.绝缘要求：绝缘材料要具有足够的厚度和质量，以保证变压器的绝缘强度和耐电压能力，防止电击和泄漏。
5.连接要求：绕组的引线连接要牢固可靠，接触电阻低，并注意引线的长度和间距，以免产生过大的电阻和电压降。
铁芯加工工艺技术
铁芯加工工艺技术铁芯加工工艺技术是指将铁芯进行加工处理，以满足特定的工艺需求。
铁芯是电力变压器的核心部件，承担着电磁能量的传递和转换。
在铁芯加工工艺技术中，主要包括材料选择、切割、成型、加热处理等步骤。
首先，材料选择是铁芯加工工艺技术的第一步。
通常情况下，铁芯材料采用的是硅钢片。
硅钢片具有低矫顽力、低损耗和高饱和磁感应强度等特点，适合用于制造高效率的电力变压器。
在选择硅钢片时，需要考虑其磁性能、机械性能和加工性能。
接下来是切割。
切割是将硅钢片按照设计要求进行尺寸裁剪，一般采用数控切割机进行自动切割。
切割工艺主要包括材料准备、尺寸测量、定位夹紧、切割加工等步骤。
在切割过程中，需要注意保证切割精度和尺寸稳定性，以防止铁芯在后续成型过程中出现尺寸偏差。
然后是成型。
成型是将切割好的硅钢片按照设计要求进行折叠、迭合和焊接，形成铁芯的形状。
成型工艺主要包括折叠与迭合工艺、焊接工艺和校正工艺等步骤。
在成型过程中，需要保证硅钢片的表面清洁，焊接缝的质量和强度。
最后是加热处理。
加热处理是为了消除铁芯在成型过程中产生的应力和磁通漏磁，提高铁芯的磁导率和抗腐蚀性能。
加热处理通常采用连续温度控制和气氛控制的方法。
加热工艺主要包括升温、保温和冷却等步骤。
在加热处理过程中，需要控制温度和时间，以避免铁芯的变形和磁性能的损失。
总之，铁芯加工工艺技术是电力变压器生产中的重要环节，直接关系到电力变压器的性能和质量。
通过适当的材料选择、切割、成型和加热处理，可以提高铁芯的磁导率、降低损耗和噪音，从而提高电力变压器的效率和可靠性。
同时，铁芯加工工艺技术的不断创新和改进，也将推动电力变压器的发展，实现能源的高效利用和可持续发展。
铁芯卷绕工艺
铁芯卷绕工艺1. 简介铁芯卷绕工艺是一种用于制造电力变压器和电感器的关键工艺。
铁芯是电力变压器和电感器中的核心部件，其作用是传导磁场并提高设备的效率。
铁芯卷绕工艺则是将导线绕制在铁芯上，以实现对电流和磁场的控制。
2. 工艺流程铁芯卷绕工艺通常包括以下几个步骤：2.1 材料准备首先需要准备好所需的材料，包括铁芯、导线、绝缘材料等。
铁芯通常由硅钢片组成，这种材料具有低磁滞、低损耗和高导磁性能。
导线通常采用纯铜或铝制成，以确保电流能够顺利通过。
2.2 铁芯预处理在进行卷绕之前，需要对铁芯进行预处理。
这一步骤主要包括清洗、除锈和涂层处理等操作，以确保铁芯表面光滑、干净，并提高其抗腐蚀性能。
2.3 卷绕卷绕是铁芯卷绕工艺的核心步骤。
在这一步骤中，需要将导线固定在铁芯上，并按照设计要求进行绕制。
通常会采用机械或自动化设备来实现高效、精确的卷绕操作。
在卷绕过程中，需要注意导线的张力、层数和匝数等参数，以确保卷绕质量。
2.4 绝缘处理卷绕完成后，需要对导线进行绝缘处理。
这是为了防止导线之间发生短路或漏电，并提高设备的安全性和可靠性。
常用的绝缘材料包括胶带、纸板和涂层等。
2.5 固定和封装最后一步是对铁芯进行固定和封装。
固定可以使用胶水、螺丝或焊接等方式进行，以确保铁芯与其他部件之间的连接牢固。
封装则是将整个设备包装起来，常见的方式有塑料外壳和金属外壳等。
3. 工艺优化为了提高铁芯卷绕工艺的效率和质量，可以采取以下一些优化措施：3.1 自动化设备引入自动化设备可以提高卷绕的精度和速度，减少人工操作的误差。
自动化设备能够精确控制导线的张力和匝数，提高卷绕质量。
3.2 高效绝缘材料选择高效的绝缘材料可以提高设备的耐压性和绝缘性能。
这样可以减少绝缘层的厚度，使整个设备更加紧凑轻便。
3.3 优化工艺参数通过调整工艺参数，如导线张力、层数和匝数等，可以进一步提高卷绕质量。
合理选择这些参数可以使电流分布均匀、磁场更加稳定。
4. 应用领域铁芯卷绕工艺广泛应用于电力变压器、电感器等领域。
干式变压器制造工艺流程
干式变压器制造工艺流程
1.设计和规划：根据客户的需求和规格，进行设计和规划工作，包括
变压器的容量、电压、相数、频率等方面的确定。
2.材料准备：采购所需的材料，包括铁芯、线圈、绝缘材料等。
确保
材料质量符合要求，同时进行质量检查和测试。
3.制作铁芯：将铁芯切割成适当的形状和尺寸，然后堆叠起来以形成
变压器的磁路。
在堆叠过程中，需要确保铁芯的每一层和每一块之间的接
触紧密，以提高磁传导效率。
4.绕制线圈：将导线根据设计要求绕制在铁芯上，形成高低压绕组。
使用绝缘材料对绕组进行绝缘，以防止线圈之间或线圈与铁芯之间的短路。
5.绝缘和固定：使用绝缘材料将线圈包覆住，以提供额外的保护和绝
缘效果。
同时，使用固定材料将线圈固定在铁芯上，确保线圈的位置准确。
6.测试和调整：对制造完成的变压器进行各项测试，包括绝缘测试、
耐压试验、负载测试等。
根据测试结果，调整变压器的性能和参数。
7.完成、检验和交付：对变压器进行外观检查和质量检查，确保产品
符合设计和规格要求。
完成所有必要的文件和文件，并将变压器交付给客户。
8.运输和安装：将干式变压器运输到现场，并进行安装。
确保变压器
的正确连接和接地，以及安全使用。
9.维护和保养：定期维护和保养变压器，包括清洁、检查、润滑等工作。
及时修复和更换损坏的部件，确保变压器的正常运行和长寿命。
以上是干式变压器制造工艺流程的大致描述。
在整个制造过程中，需要严格的质量控制和符合国家标准的要求，以确保制造出的干式变压器具有良好的性能和可靠性。
变压器工艺流程及要求
03
变压器的主要参数
额定电压
定义：变压器能够长期、安全、可靠运行的最大输入或输出电压 单位：伏特（V） 分类：单相、三相 影响因素：变压器绕组的绝缘强度、变压器的冷却方式等
额定电流
定义：变压器在额定电压下，按照额定功率运行时的电流 计算公式：I=P/U 单位：安培（A） 意义：反映变压器承载负荷的能力，是变压器选择和使用的重要依据
油箱
作用：变压器 油箱是变压器 的重要组成部 分，用于容纳 变压器油和绕
组等部件
材质：变压器 油箱一般采用 钢板焊接而成， 具有较高的强 度和耐腐蚀性
结构：变压器 油箱内部一般 分为上、下两 部分，上部为 储油室，下部 为绕组和铁芯
等部件
密封性：变压 器油箱必须具 有良好的密封 性，以防止变 压器油泄漏和 外部空气进入
变压器异响：检查内部结构是否 松动、接触不良，及时调整
添加标题Βιβλιοθήκη 添加标题添加标题添加标题
变压器漏油：检查密封件是否老 化、损坏，及时更换
变压器跳闸：检查保护装置是否 正常工作，排除故障后重新启动
安全注意事项
遵守操作规程：按照规定程序进行操作，确保设备正常运行 定期检查：对变压器进行定期检查，及时发现并处理潜在问题 保持设备清洁：定期清理变压器表面灰尘和杂物，防止短路或漏电 避免超负荷运行：避免变压器长时间超负荷运行，以免损坏设备
单击添加项标题
组装：将各个部分组装在一起
单击添加项标题
清洗和涂装：对油箱进行清洗和涂装
单击添加项标题
成品入库：将成品入库，等待发货
冷却装置制造工艺流程
散热器制造工艺流程：包括 材料准备、切割、冲压、焊 接等步骤
冷却装置的组成：包括散热 器、风扇、油泵等部件
干式变压器制造工艺流程
干式变压器制造工艺流程
干式变压器制造主要由原材料检验入库、变压器的组装、线圈的制造、总装配、温控系统的制作调试几大部分组成。
这几部分在变压器制造过程中几乎是同步进行的。
各部件加工完成后进行总装配。
一、原材料、配件、外购件入库
包括金属零件、高低压铜导线（铜箔）、硅钢片绝缘零件、金属结构件、黑色金属、配件、附件的检验入库。
二、变压器部件制作
1、铁芯制造，其中包括硅钢片剪切、硅钢片的预叠、铁芯装配、铁芯绑扎及入炉干燥、铁芯试验。
2、线圈的制造
①首先是绝缘件制作与准备。
②通过分段圆筒式高压线圈绕制、箔式线圈绕制、环氧浇注模具表面处理、环氧树脂浇注、环氧树脂浇注线圈烘焙固化、浇注式线圈脱模、线圈表面处理等一系列工艺流程的加工后线圈转装配工序待进行器身组装。
3、器身装配，其中包括绝缘件装配，器身入炉干燥（绝缘电阻测量）、线圈的套装、插板及夹铁、引线装配、器身半成品做试验。
3、总装配。
1、器身的收拾整顿与紧固、铁芯对地绝缘电阻的丈量、搜检器身干净度及各零部件的紧固程度，分接线及引线绝缘距离。
2、温控系统，风机的制作、安装、调试。
变压器生产工艺流程
变压器生产工艺流程变压器是一种将高电压转换成低电压或低电压转换成高电压的电器设备，它在电力系统中起着至关重要的作用。
下面将介绍一下变压器的生产工艺流程。
1. 材料准备：变压器的主要组成部分是铁芯和线圈。
铁芯通常由取向硅钢片制成，具有优良的导磁性能。
线圈主要由铜线或铝线绕制而成。
在生产工艺开始前，需要对这些材料进行充分的准备和检验，确保其质量合格。
2. 铁芯制造：铁芯制造是变压器生产中的关键步骤。
首先，将取向硅钢片剪裁成所需的形状和尺寸。
然后将这些片层叠组装起来，并进行表面处理和热处理，以提高其导磁性能和耐腐蚀性。
3. 线圈制造：线圈是变压器的另一个重要组成部分。
根据设计要求，将铜线或铝线绕制成所需的匝数和层数，并进行绝缘处理，以避免电流泄漏和短路。
4. 组装：在变压器的组装过程中，首先将铁芯和线圈组装在一起，并进行绝缘和固定处理，确保它们的位置和连接稳固可靠。
然后，将绝缘材料和冷却装置安装到变压器中，以提高其绝缘性能和散热效果。
5. 测试和调试：完成组装后，需要对变压器进行全面的测试和调试，以确保其工作正常并符合设计要求。
测试项目包括绝缘耐压测试、漏电流测试、温升测试、负载和空载试验等。
6. 包装和出厂检验：完成测试和调试后，将变压器进行包装，并进行出厂检验。
出厂检验包括外观检查、功能检测、标志和说明书的填写等，以确保变压器能够安全运输和正确使用。
总结起来，变压器的生产工艺流程包括材料准备、铁芯制造、线圈制造、组装、测试和调试以及包装和出厂检验。
通过这些工序的精心操作和严格检验，可以确保所生产出的变压器具有优良的性能和可靠的品质。
变压器铁芯绑扎工艺
变压器铁芯的绑扎工艺是变压器制造过程中的重要环节，它对确保铁心的机械强度、损耗和噪声指标等都有重要影响。
以下是一些常见的变压器铁芯绑扎工艺：
1. 人工绑扎：人工绑扎需要操作者在铁心叠装完成后，使用钢带将心柱夹紧，然后手动缠绕玻璃丝粘带。
这种方法虽然比较灵活，但对于大规模生产来说效率较低。
2. 机械绑扎：机械绑扎是使用机械设备对铁心进行绑扎。
这种方法能够快速、准确地完成大量工作，同时还可以提高工作效率。
然而，这种方法需要较高的设备投入和维修保养成本。
3. 超声波焊接：超声波焊接是一种利用高频振动将铁芯片连接在一起的工艺方法。
这种方法能够确保铁芯片之间的紧密连接，同时还可以提高铁心的机械强度和导电性能。
然而，这种方法需要使用特殊的超声波焊接设备，同时对操作人员的技能要求较高。
4. 热压绑扎：热压绑扎是一种利用高温和压力将铁芯片压紧在一起的工艺方法。
这种方法能够使铁芯片之间的接触更加紧密，从而提高导电性能和机械强度。
然而，这种方法需要使用高温和高压力的设备，同时对操作人员的技能要求也较高。
总的来说，不同的绑扎工艺有不同的优缺点，选择哪种方法应根据实际情况而定。
但无论采用哪种方法，都应确保铁心的机械强度、导电性能和损耗指标达到要求。
变压器制造工艺(3篇)
第1篇一、引言变压器是电力系统中不可或缺的设备，其作用是将高压电能转换为低压电能，以满足各类用电设备的需要。
随着我国电力工业的快速发展，变压器制造技术也得到了长足的进步。
本文将从变压器制造工艺的各个方面进行详细介绍，包括材料选择、结构设计、制造过程、质量控制等。
二、材料选择1. 硅钢片：硅钢片是变压器铁芯的主要材料，其性能直接影响变压器的损耗和效率。
优质硅钢片应具备以下特点：低损耗、高导磁率、良好的机械性能和耐腐蚀性。
2. 铝或铜：变压器绕组通常采用铝或铜作为导线材料。
铝具有重量轻、成本低、导电性能好等优点，但机械强度较差；铜具有较高的导电性能和机械强度，但成本较高。
3. 绝缘材料：绝缘材料是保证变压器正常运行的重要部分，包括绝缘纸、绝缘漆、绝缘油等。
绝缘材料应具备良好的绝缘性能、耐热性能、耐油性能和耐老化性能。
4. 其他材料：变压器制造过程中，还需要使用各种辅助材料，如绑带、垫圈、螺栓等，这些材料应具备良好的机械性能和耐腐蚀性。
三、结构设计1. 铁芯：铁芯是变压器的磁路部分，由硅钢片叠压而成。
铁芯结构设计应满足以下要求：高导磁率、低损耗、良好的散热性能。
2. 绕组：绕组是变压器的电路部分，由导线绕制而成。
绕组设计应满足以下要求：足够的导电性能、良好的绝缘性能、合理的几何尺寸。
3. 外壳：外壳是变压器的保护部分，通常采用钢板或铸铁制成。
外壳设计应满足以下要求：足够的强度、良好的密封性能、便于安装和维护。
四、制造过程1. 铁芯制造：首先将硅钢片剪切成所需尺寸，然后进行叠压，叠压过程中应注意硅钢片的清洁和整齐。
叠压完成后，进行去毛刺、校平、涂漆等工序。
2. 绕组制造：根据设计图纸，将导线绕制在绕线机上，绕制过程中应注意线圈的均匀性、绝缘层的厚度和绝缘性能。
3. 组装：将铁芯、绕组、外壳等部件进行组装，组装过程中应注意各部件的尺寸和位置，确保变压器结构的稳定性。
4. 热处理：对变压器进行热处理，以提高其机械性能和耐腐蚀性能。
干式变压器生产工艺
干式变压器生产工艺
干式变压器生产工艺是指在生产过程中将变压器油箱替换为干式绝缘材料的生产方法。
干式变压器生产工艺有以下几个关键步骤：
1. 确定设计参数：根据用户需求确定变压器的额定功率、输入和输出电压、阻抗等设计参数。
2. 铁芯制造：首先需要制造变压器的铁芯。
这一步骤包括剪切硅钢片、按一定规律叠压、焊接固定等工艺。
3. 绕线：将铜线或铝线依照设计要求绕制在铁芯上。
绕线时需要注意导线的截面积、匝数等，保证变压器的性能和负载能力。
4. 绝缘材料处理：绝缘材料可以采用多种干式绝缘材料，如环氧树脂、玻璃纤维布等。
在绝缘材料处理过程中，需要对绝缘材料进行处理和烘干，以确保电气绝缘性能。
5. 组装：将铁芯和绕线部分进行组装，包括绑扎固定、绝缘处理、连接螺栓等步骤。
同时，在组装过程中需要做好各种连接和引线的处理。
6. 测试和调试：组装完成后，需要进行测试和调试，包括电气性能测试、绝缘性能测试、负载能力测试等，以确保变压器的质量和性能达到设计要求。
7. 包装和出厂：经过测试和调试后，将变压器进行包装，包括采用木箱或胶合板箱进行保护，同时进行标签贴附和随机附件的准备。
然后安排出厂。
干式变压器相对于油浸式变压器具有体积小、维护方便、环保等优点，并且适用于室内和室外环境。
生产工艺的精细化和标准化可以提高变压器的生产效率和质量。
变压器铁芯生产的工艺流程
变压器铁芯生产的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器铁芯是变压器中的重要组成部分，它主要承担传递磁通的作用。
变压器铁芯
变压器铁芯简介变压器铁芯是一种用于变压器中的核心部件，其作用是传递磁力线和增加磁通量。
铁芯的材料通常采用硅钢片，由于硅钢具有低磁滞和低铁耗的特性，因此非常适合用于变压器的铁芯制造。
组成和结构变压器铁芯由多个硅钢片堆叠而成。
硅钢片是一种具有特殊牵引力的钢材料，其具有高导磁性和低电阻率，能够有效地减小涡流损耗和焦耳损耗。
硅钢片通常具有矩形形状，其中心装有空心孔，以便通入线圈。
铁芯的形状和尺寸根据变压器的要求而定，常见的形状有E型、C型和I型。
功能和原理变压器铁芯的主要功能是改变交流电的电压，并实现电能的转换。
在变压器中，铁芯承担着两个重要的作用：传递磁力线和增加磁通量。
当交流电通过线圈产生磁场时，铁芯会吸收和释放磁力线，从而传递磁力。
铁芯的存在可以提高磁通量，进而增加变压器的效率。
变压器铁芯的工作原理基于法拉第电磁感应定律。
当电流通过变压器的一侧线圈时，产生的磁场将穿过铁芯并感应到另一侧线圈上。
由于铁芯的存在，磁感应线会更容易通过铁芯而不是空气，从而增加了磁通量的传递效果。
根据绕组的匝数比例，变压器可以实现电压的升降。
工艺制造变压器铁芯的制造包括以下几个主要步骤：1.材料准备：选择合适的硅钢片材料，确保其具有良好的导磁性能和低铁耗特性。
2.切割和堆叠：将硅钢片按照变压器的要求进行切割，并逐层堆叠起来。
在堆叠的过程中，需要确保各个硅钢片之间没有间隙，以提高传热和传磁效果。
3.焊接：使用特殊的焊接工艺，将硅钢片固定在一起，形成整体的铁芯结构。
焊接过程需要注意控制温度和焊接时间，以确保焊接质量。
4.缓冲层和保护层：在变压器铁芯的外表面添加缓冲层和保护层，以防止铁芯的腐蚀和氧化。
5.检验和测试：对制造好的变压器铁芯进行检验和测试，确保其符合设计要求和质量标准。
优缺点变压器铁芯的优点包括：•高导磁性能：硅钢片具有高导磁性能，能够有效地传导和集中磁力线，提高变压器的效率。
•低电阻率：硅钢片具有低电阻率，能够减小涡流损耗和焦耳损耗。
变压器的制造工艺及改进措施
２ 线 圈 绕 制 工 艺
德 国乔格 线 Ｇ Ｏ Ｇ精 剪 、铁 芯 涂 刷 Ｈ 树 脂 漆工 艺 ＥＲ Ｈ 是 降噪 音 降空 载 损 耗 、 高铁 芯 机械 强 度 的保 证 措施 。 提
变 压器 的 噪音 主要 在 于 变压 器 的铁 芯 ， 压 器 的铁 芯 变
工 艺 与 装 备
变 压器 的制 造 工艺 及 改 进措 施
陈 爱云
（ 山东 达 驰 电 气有 限公 司 ， 武 ２４ ０ 成 ７ ２０）
摘 要 ： 文 主要 介 绍 了变压 器的铁 芯 制造 工艺 、 圈绕 制 工 艺 、 身及 引线 装 配工 艺 和改 进措 施 。 本 线 器 关 键词 ： 变压 器 铁 芯 线 圈 器身 引线 制 造 工 艺 改进措 施
２ １ 线 圈立 绕及 拉 紧 工艺 ． 线 圈立 绕及 拉 紧 工 艺是 提 高抗 短路 能力 的保 证 措施 。 利 用 立 绕机 张 紧装 置 绕 制 线 圈 ， 低 绕 制 系数 ， 采 降 并
１１ 铁 芯 五级 步 进 、 片单 叠 、 叠 上轭 工 艺 ． 单 不 铁 芯 五 级 步 进 、 片单 叠 、 叠 上轭 工 艺 是 降 噪 音 降 单 不 空 载 损 耗 的保 证 措施 。 引 进 进 口铁 芯 横 剪 线 ， 而 实 现 步 进 裁 剪 功 能 ， 终 从 最
实 现 了 铁 芯 多 级 步 进 搭 接 ， 般 采 用 五 级 步 进 搭 接 ， 种 一 这
多 种 工 序 才 能 生 产 完 成 ，制 造 工 艺 的好 坏 直 接 影 响 变 压
器 的性 能水 平 。 １ 铁 芯 制 造 工 艺
（ ） 于风 冷 型 变 压 器来 讲 ， ３对 整个 变压 器 的 噪音 是 变 压 器 本 体 噪 音 和 风 机 噪音 的叠 加 ，所 以选用 低 噪音 的风 机是 至 关 重要 的 ， 否则 变 压 器 本 体 的 噪 音再 小 ， 风机 的 噪 音一 大 ， 变压 器 整 体 噪 音也 会 很 大 ， 以我 厂 以选 用 优质 所 低 噪音 风 机来 实 现降 低 风冷 式 变压 器 的 整体 噪 音 。 １３ 铁 芯 夹 件压 钉 压 紧 、 芯 六 面刚 性定 位 工 艺 ． 铁 铁 芯 夹件 压 钉 压 紧 、 芯 六 面 刚性 定 位工 艺 是 现 场免 铁 吊罩 检 查 的保 证措 施 。 要 确 保 现场 免 吊罩 检 查 主要 是 要 在 结 构 上克 服 器 身 在 运 输过 程 中发 生 移 位 ，因此 我公 司 产 品 采 取 在铁 芯 下
变压器立体卷铁
变压器立体卷铁
变压器的铁心是由铁芯片组成的，通常是立方体状的铁芯组件。
铁芯由多层薄片叠压而成，铁芯薄片通常是以立体卷铁的形式加工而成。
立体卷铁是制造变压器铁芯的一种常见工艺。
它是通过将带有孔洞的铁芯板弯曲成立体结构的形式完成的。
该工艺可以有效地减小铁芯的损耗和噪音，并提高变压器的效率和性能。
立体卷铁工艺在变压器制造中具有重要的应用价值。
立体卷铁的制程过程一般包括以下几个步骤：首先，将厚度为0.23-0.35mm的硅钢板进行裁剪。
然后，将裁剪好的硅钢片降
温至常温，并在每层片的边缘切割出选定的孔洞形状。
接下来，将切割好的硅钢片按照设计要求进行弯曲，形成立体卷铁铁芯组件。
最后，对立体卷铁进行清洗、调整和检验，以确保其质量和性能。
立体卷铁的加工工艺相对复杂，需要专门的设备和技术来完成。
但由于其具有优异的性能和效益，因此在变压器制造中得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品课件
1、在生产过程中随时随地要有的概念： “三低”、“两高”
※三低：低损耗、低局放、低噪音。 ※两高：提高产品抗短路能力，提高产品绝缘强度。
2、用户对制造厂家产品的要求：
①产品为一次试验合格的产品。 ②运行可靠性。
精品课件
3、工艺规程：
规定产品或零部件制造工艺过程和操作方法等的 工艺文件。（要求科学性、严密性、适用性）
14、铁心：铁心担负磁路重任，也是变压器 的骨架，产品各部件固定（绕组、绝缘件、 引线、开关等）。
精品课件
15、夹件：（对夹件制造的要求）
①具有足够的强度 ②焊线强度 ③加工精度 ④焊接处不可形成“袋状” ⑤肢板之间必须垂直 ⑥压钉螺母焊后的中心线垂直肢板
精品课件
⑦高低压下夹件肢板必须在同一平面上，尤其是A、 C端部
精品课件
9、磁性硅钢片标准 GB/T2521-1996
□□ □ □ □□□
表示铁损（w/kg）
表示标称 厚度/mm
G表示高磁密 材料
Q表示取向钢带， W表示无取向钢 带。
精品课件
10、硅钢片有两种损耗：
※磁滞损耗 ※涡流损耗
11、绝缘膜：由轧钢厂用化学方法在钢片表 面形成的很薄的无机磷化膜。
※无机磷化膜的绝缘性能好、耐蚀性好、耐击穿电 压、表面光洁、厚度均匀。
片厚/mm 0.23
0.30
毛 刺 高 度 0.028 0.068 0.02 0.04
/mm
P0增加/% 0.2 5.1 2 4.1
精课件
13、主要设备工具：
纵剪线、横剪线、剪床、冲床、自动叠装机、 叠装台、千斤顶、定位棒、电木板、吸尘器、料 盘、扳手、夹具、收紧带、水平尺、外卡钳、料 盘升降架、C型夹具、液压机、液压缸等。
接地的部位： ①应该接地的部位要保证接触良好。
②不应有悬浮电位产生。
精品课件
8、工艺系数：
※铁心实际铁损与铁心理论计算所用材料的损耗之 比。
※K= 铁心实际测得的铁损（w/kg）/铁心设计计算 的铁损（w/kg）
※工艺系数是反映工厂制造水平的综合指标，系数 越小，越接近1，则工艺水平越高（一般为1.15～ 1.45）。
（7）.叠第一级第一层，测尺寸 （8）.最好钉5mm就打齐一次 （9）.叠片时，如果前一级为正公差时，则下一级
必须为负公差 （10）.按图放油道 （11）.放支撑板 （12）.测每级垂直度 （13).放枕木、垫脚等 （14）.夹紧心柱、测外接圆
精品课件
（15）.夹紧铁心（液压机、液压缸） （16）.装上横梁、测梁、拉带、垫脚绝缘及垫脚
精品课件
18、铁心叠装工艺要点
准备：夹件、夹件绝缘、枕木、横梁、拉板、 压钉、垫脚绝缘等。 （1）.放置叠片：放在液压升降台上 （2）.布台：找平，使铁心中心对准台中心 （3）.放千斤顶位置，留拉带、夹紧空间 （4）.将千斤顶固定在台上 （5）.垫脚与短臂距离
精品课件
（6）.放拉板、拉板绝缘、夹件绝缘（三者的上面 必须在同一水平面上）
4.工艺纪律：
在生产过程中，有关人员应该遵守的工艺秩序。
精品课件
5、工艺水平四大支柱：
①工艺装备水平 ②工艺技术水平 ③工艺管理水平 ④人员素质水平
精品课件
6、在制造过程中，要认真执行“三按”的规 定，即按图样、按标准、按工艺。
三者关系为：制造工艺所生产的产品要满足图样、 标准要求。
7、在制造中，带电部分要牢牢连接在一起 （低、中、高）。
精品课件
12、影响铁心质量的因素：
①设计 ②原材料：牌号、厚度不均、绝缘膜、波浪度。 ③剪切质量：毛刺、片宽、片长、角度。 ④叠装质量：接缝、器身垫脚高度、心柱级支撑块、
夹紧、扎紧、心柱垂直度、地面水平度、磕碰摔 打、片弯曲半径。
精品课件
毛刺大时：
造成片间短路损耗增加、噪声增大，破坏绝缘 引起局部过热。
精品课件
⑧压钉螺母要用三锥过一次 ⑨连接部位不涂漆，保证接触良好 ⑩夹件倒角
16、铁心选片的优点：
①提高叠片工序的效率 ②检查废片提前补充不足片，保证每级的厚度和层
数
精品课件
17、叠装要求（公差）
容量/KVA 630及以下 800及以上
最大接缝 参差不齐
1.5
1.5
2.0
2.0
高低压下，肢板在同一水平面，小型＜2mm，大 型＜4mm。
（必须等厚）（防止铁心变形而增加损耗和噪声） （17）.清除其他杂物 （18）.用拉紧带将铁心与叠台捆在一起 （19）.起立短臂，调正垫脚与短臂之内的充垫物 （20）.起吊 （21）.铁心放在平地上 （22）.测绝缘电阻
精品课件
19、铁心必须一点接地
铁心与金属件必须相连接接地，使同一电位（零 电位），铁心两点接地相当于铁心两端短路，会 产生一定电流，导致损耗增加，严重时会熔断接 地片，铁心悬浮绝不允许。
