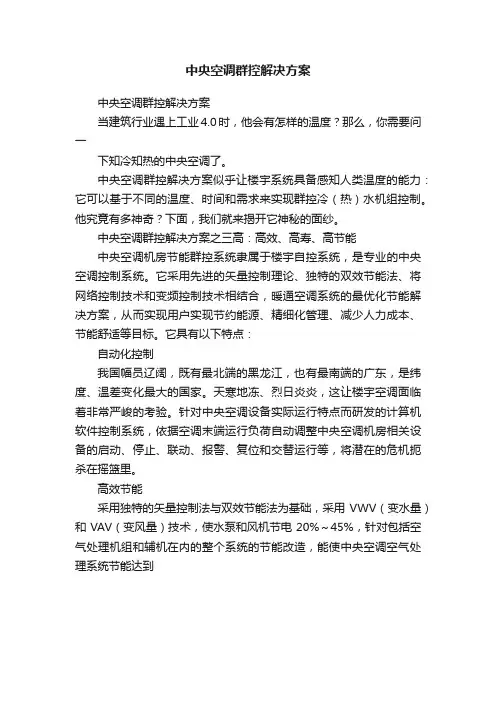

中央空调群控解决方案
中央空调群控解决方案
当建筑行业遇上工业4.0时，他会有怎样的温度？那么，你需要问一
下知冷知热的中央空调了。
中央空调群控解决方案似乎让楼宇系统具备感知人类温度的能力：它可以基于不同的温度、时间和需求来实现群控冷（热）水机组控制。
他究竟有多神奇？下面，我们就来揭开它神秘的面纱。
中央空调群控解决方案之三高：高效、高寿、高节能
中央空调机房节能群控系统隶属于楼宇自控系统，是专业的中央空调控制系统。
它采用先进的矢量控制理论、独特的双效节能法、将网络控制技术和变频控制技术相结合，暖通空调系统的最优化节能解决方案，从而实现用户实现节约能源、精细化管理、减少人力成本、节能舒适等目标。
它具有以下特点：
自动化控制
我国幅员辽阔，既有最北端的黑龙江，也有最南端的广东，是纬度、温差变化最大的国家。
天寒地冻、烈日炎炎，这让楼宇空调面临着非常严峻的考验。
针对中央空调设备实际运行特点而研发的计算机软件控制系统，依据空调末端运行负荷自动调整中央空调机房相关设备的启动、停止、联动、报警、复位和交替运行等，将潜在的危机扼杀在摇篮里。
高效节能
采用独特的矢量控制法与双效节能法为基础，采用VWV（变水量）和VAV（变风量）技术，使水泵和风机节电20%～45%，针对包括空气处理机组和辅机在内的整个系统的节能改造，能使中央空调空气处理系统节能达到。
中央空调机房群控BA技术方案
目录一、项目概况 (3)二、系统概述 (3)三、设计原则 (5)四、设计依据 (6)五、江森自控系统介绍 (7)六、江森自控系统结构 (13)七、江森自控主要特点 (16)7.1、与网络技术的完美结合 (16)7.2、与空调技术的完美结合 (18)7.3、与计算机技术的完美结合 (18)八、江森自控性能优势 (20)8.1、系统网络化 (21)8.2、结构模块化 (22)8.3、强大的网络控制引擎 (22)8.4、强大的报警功能 (23)8.5、监控软件不受系统点数限制 (23)8.6、易操作的监控软件用户界面 (23)九、针对本项目的设计 (25)9.1、监控点设计 (25)9.2、设计思路简述 (27)十、主要设备参数 (29)10.1、塔式服务器 (29)10.2、台式操作站 (29)10.3、数据管理软件 (30)10.4、优化运行控制模块 (31)10.5、网络控制器 (32)10.6、数字控制器 (35)10.7、扩展模块 (36)10.8、电磁式流量计 (37)10.9、室外温湿度传感器 (37)10.10、水管温度传感器 (37)10.11、水管压力传感器 (37)10.15、水管压差传感器 (38)十一、数据管理软件功能 (39)11.1、图形显示 (39)11.2、管理警报和事件消息 (40)11.3、趋势分析 (40)11.4、汇总和报告 (41)11.5、设置时间表 (42)11.6、系统安全 (43)11.7、系统设置工具 (44)11.8、模拟值轮廓 (45)11.9、舒适曲线 (46)11.10、时间河 (46)11.11、星形图 (47)十二、优化算法控制模块功能 (49)13.1、主机的控制更加科学 (50)13.2、冷冻泵的控制更加科学 (51)13.3、冷却泵的控制更加科学 (52)13.4、冷却塔的控制更加科学 (52)13.5、优化运行控制CPO10功能小结 (53)十三、本项目设备的控制逻辑 (54)13.1、冷水机组控制逻辑 (54)13.2、变频水泵控制逻辑 (56)13.5、冷却塔控制逻辑 (57)13.6、压差、温差旁通阀控制 (57)14.6、连锁控制 (58)一、项目概况项目名称：*********制冷机房群控系统；工程内容：机房群控系统；现场条件：地处亚热带，受海洋性气候影响，气候温和、湿润和有轻度盐雾腐蚀；室内温度：-5℃～45℃；最大相对湿度：98％；电力供应：三相五线制；电压：380/220V±5％电气设备接地电阻：≤1Ω；如何最大限度的节约能耗将成为重中之重，机房群控系统提供的控制方式将为业主解决这方面的问题。
商场空调群控节能系统设计方案
空调机组监控（公共区域）
回 风 温 度 监 测 冷/热 水 二 通 阀 调 节 风 机 频 率 调 节 / 反 馈 新 风 风 门 调 节 室 内 二 氧 化 浓 度 监 测 过 滤 网 压 差 监 测 风 机 压 差 监 测 风 机 运行、故 障 监 测 手 动 / 自 动 状 态 监 测 风 机 启 停 控 制
大型商场
空调群控节能系统方案说明
项目简介
本工程位于商务区三号地块，为大型商业综合体建筑。建筑包括地下2层，地下室主要 由平战结合机动车库及设备机房组成。地上裙房5层，为商业综合用房，主要功能包括影 院、餐饮、商业购物中心等。大楼空调采用中央空调系统，夏季供冷、冬季供热。项目 冷热源设备设置于地下一层冷冻机房，系统冷源由4台离心式冷水机组、5台变频冷冻水 泵、冷却水泵及裙楼屋顶冷却塔组成。热源由两台油气两用热水机组和3台变频热水循环 泵组成。空调末端设备采用卧式空调机组和新风机组组成。
联网型温控器（公共区）
公共区域风机盘管系统将通过接口网关的形式接入本群控系统进行管理，系统在各个 区域设置以太网串口服务器及联网型温控器，从而将分散在不同楼层、不同区域的风 机盘管进行集联，达到集中管理控制的效果。 本案主要针对2~5层公共区域共56台风机盘管进行监控。 主要监控内容： 风机盘管运行状态 风机盘管故障状态 风机盘管开关控制 高、中、低风速控制 房间温度调节及反馈
控制器自带485接口，可实现现场集成第三方设备，包括冷水机组、热水机 组、多参数电表、电梯等采用RS485接口开放数据的设备。
可扩展RS485口，通过插入RS485接口模块的方式，实现接口扩展，实现更 多设备接入的功能。DDC的集成能力非常强大，符合BA系统控制对象复杂， 协议众多的要求。
一些特殊位置，没有网络点的位置，可以通过485口连接组网，实现补充， 提高系统组网的灵活性
机房群控策略详细说明
机房群控策略详细说明本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March中央空调的冷源系统中央空调的冷源系统包括冷水机组、冷冻水循环系统、冷却水系统。
空调系统的冷源通常为冷冻水。
空调冷冻水由制冷机（也称冷水机组）提供。
空调系统中应用最广泛的制冷机有压缩式（活塞式、离心式、螺杆式、涡旋式）和吸收式两种。
制冷机的选择应根据建筑物用途、负荷大小和变化情况、制冷机的特性、电源、热源和水源情况以及初次建设投资、运行费用、维护保养、环保和安全等因素综合考虑。
一、冷源系统的组成冷水系统可以设计成不同的类型，按流量分为定流量系统和变流量系统，按水泵的设置方式分为一次泵系统和二次泵系统。
定流量系统是指空调水系统中输配管路的流量保持不变，空调房间的温度改变依靠进入末端设备的水流量、改变房间送风量等手段进行控制。
为了保证每个末端设备能控制其服务范围的温度参数，需要采用电动三通阀来控制通过盘管的水流量。
定流量系统的控制比较简单，但系统存在如下缺点:1)冷水机组总容量及水泵总流量必须按照各末端冷量的最大值之和来计算，否则会因为水量不足而造成部分末端冷量不足。
这样，会使设备安装容量过大导致能耗过高；2)采用多台冷水机组和相应的水泵联合运行时，其系统工作情况取决于水泵的运行方式，水系统运行不节省能量。
因此，定流量系统一般适用于间歇性使用建筑(例如体育馆、展览馆、影剧院、大会议厅等)的空调系统，以及空调面积小，只有一台冷水机组和一台循环水泵的系统。
高层民用建筑尽可能少采用这种系统。
变流量系统是指系统中供回水温差保持不变，当末端负荷变化时，通过改变供水量来适应。
末端设备的流量随着二通调节阀的调节而改变，使得供给用户的输配管路的流量也在改变。
在二通调节阀的调节过程中，管路性能曲线将发生变化，因而系统用户负荷侧水量将发生变化。
这些变化，将引起水泵和冷水机组的水流量变化。
中央空调群控系统介绍
日立冷水机组群控系统功能：
功能一：系统登陆
功能二：系统信息
功能三：实时监控
实时监控画面一
实时监控画面二
功能四：报警查询
设置画面
功能五：用户设置
群组控制画面
群组画面二
功能七：实时曲线显示
随着我国建筑的发展、超高楼及楼群的出现， 对中央空调系统也有了新的要求。为满足市场 需求，我们开发了日立冷水机组群控系统。
日立冷水机组群控系统构成介绍：
本系统由多台日立冷水机组（一套群控系统最多可控制八 台日立机组）、适配器、工控群控机、开关电源及相互间 通讯线、电源线。 工控机：集成监视、控制、参数修改等一体化工业控制计算 机。使得与其它设备通信更简单。 适配器：主要是把机组的H—LINK通讯转换为RS485通讯 （采用MODBUS通信协议）。 开关电源：应包括12v及24v直流稳压电源。 通讯线：为增加抗干扰性，最好用屏蔽双绞线。 电源线：0.75mm2。 在机组上设定机组编号（1~8），然后统一并接到适配器的 H—LINK通信口。
中央空调冷热源机房群控知识
中央空调冷热源机房群控知识简析冷热源群控系统0 引言空调系统冷热源的能耗在整个空调系统中占有相当大的比例．而冷源系统的能耗主要由冷水机组电耗及冷冻水泵、冷却水泵、冷却塔风机电耗构成，采取群控策略可以恰当地调节冷水机组运行状态．降低冷冻水泵、冷却水泵及冷却塔风机电耗．最大限度地实现空调冷热源系统的节能运行1 群控系统的优势民用建筑内中央空凋设备种类繁多．各设备运行是相互关联的。
群控系统按照T艺流程控制各设备的启停．如果局部设备发生故障．群控系统能及时进行逻辑判断并决定是否启用备用设备或全面停机。
所有的逻辑控制及设备关联控制的实现均由群控系统控制主机完成．能真正做到协涮统一而对于BA系统的DDC控制器来说．各控制器的功能独立完成．通过控制器间的指令传递来执行先后顺序．没有全面协调的“大脑”．很难实现逻辑性很强的设备关联控制因此．采用群控系统对冷热源设备运行进行优化控制．在提高空凋系统的运行效率方面具有很大的优势2 冷热源群控系统构成本文结合光启城项目对冷热源群控系统进行分析光启城项目总建筑面积约为163 868 mz，业态为裙房商业和塔楼办公相结合的综合体项目。
该项目冷热源设备如表1、表2所示。
---------------冷热源群控系统由冷热源监测系统、冷冻机房设备监控系统、直燃机房设备监控系统构成冷热源群控系统管理主机设于地下室冷冻机房值班室内．共设置监控管理主机两台(互为备用)，对冷冻监控系统及锅炉监控系统中相关设备的运行状态等进行监测并通过TCP／IP 协议与本项目的BA系统通信．接受其对冷热水机组、板式换热器及配套设备的总体监测、控制和管理。
冷热源群控系统网络拓扑结构如图1所示。
冷冻机房设备监控系统用于集中监测、控制和管理冷源设备，由冷水机组群控系统、配套设备群控系统、冷却塔群控系统及冷冻水二次变频泵群控系统共同组成。
在冷水机组群控系统中．7台冷水机组通过各自的机组管理模块连接到网络控制器．实现与冷水机组工作站的通信。
制冷机房群控系统方案
制冷机房群控系统方案制冷机房群控系统方案一、制冷机房自控系统概述冷机自控系统通过对多台中央空调冷水机组和外围设备（包括冷冻水泵、冷却水泵和冷却塔等）的自动化控制使达到节能、精确控制和操作维护方便的功效。
系统采集和控制各类输入输出信号，实现多台冷水机组的远程管理控制，同时也把冷冻水泵、冷却水泵和冷却塔等联锁控制纳入管理。
冷机自控系统中的监控计算机监测和控制这些设备的各种重要参数，并作为管理者的操作界面。
在该界面上，可通过对设备的运行状态了解，设定或修改各类运行参数，如设定冷机运行时间表、修改冷机的出水温度控制值等。
1、冷机自控系统主要特点和功能：（1）根据时间表，自动投入或停止冷机自控的功能。
（2）在运行时间段内，以合理的机组台套数匹配用户负荷，实现节能、高效运行。
（3）平衡各机组的运行时间，延长机组寿命。
（4）具有对指定的运行机组相应开关冷冻水泵、冷却水泵、冷却塔及相关电动蝶阀的功能。
（5）显示外围设备（冷冻水泵、冷却水泵、冷却塔及电动蝶阀等）和冷水机组的运行状态和主要参数。
（6）通过控制器对冷冻水泵、冷却水泵和冷却塔等实现联锁控制，并可根据突发事件自动启停备用设备。
（7）自动记录与打印系统数据，方便不同级别操作人员管理。
2、冷机自控系统主要作用：（1）提高冷机系统的运行效率1）能够保证用户在节能方面的要求，允许用户从使用的经济性和环境保护两个角度来管理冷机的能源消耗。
2）机组运行时间安排、负荷分段卸载等功能可以为用户提供最高效的能耗管理策略。
3）操作者可以在短时间内对系统故障报警作出反应，保持空调系统的舒适性和提高能效率。
4）能够提供设备运行时间和能耗量等数据，为用户作能耗分析，为其决策提供有效的依据。
（2）提高用户的办公空气舒适度通过对冷冻水水温、空气温度、相对湿度、室外空气通风量的精确控制来提升数据机房工作效率（3）降低劳动强度，提高工作效率1）集中监控大大减轻了人工手动操作的劳动强度，简化排除故障的过程，避免了由于人工手动操作疏忽而造成的设备损坏2）持续性的远程监视，有利于延长冷水机组的寿命，降低设备的维护成本（4）强化了的系统诊断能力1）网络为操作者提供了辨别设备非正常运行状态和由此对其他设备产生影响的功能2）所有的维护请求需要进行现场或远程操作的确认，不会自动清除二、中央站动画界面描述冷源系统自控中央站为使显示界面中点的运行数据更清楚、更直观，使界面更形象生动，系统不仅可以以文本的方式显示，还可以提供一种以色彩变化或是动画的显示方式，如：设备的故障报警提示为闪耀的红色；冷却塔风机风扇的转动等，并保证其动作的真实性。
中央空调机房群控BA技术方案
中央空调机房群控BA技术方案制冷机房群控系统目录制冷机房群控体系制冷机房群控体系一、项目概况项目名称：*********制冷机房群控系统；工程内容：机房群控体系；现场条件：地处亚热带，受海洋性气候影响，气候温和、湿润和有轻度盐雾侵蚀；室内温度：-5℃～45℃；最大相对湿度：98％；电力供应：三相五线制；如何最大限度的节约能耗将成为重中之重，机房群控系统提供的控制方式将为业主解决这方面的问题。
本项目机房群控系统要求达到“国际先进，国内一流”的总体要求。
我方已经分考虑本系统在弱电系统中的领导地位，除包括提供舒适、温馨、高效环境、节能的运行特征，高标准的自动化服务，以及便利灵活的使用功能，投资合理等特点外，还特别提出了自己针对该项目自己的特色，能够充分满足作为客户要求。
本方案设计是遵照机房群控系统及系统集成的技术要求，围绕先进的控制理念和开放式的智能化建筑结构方式，依据有关图纸资料和相关设计规范并结合我们在机房群控系统及系统集成方面的多年实践经验，运用当今主流的计算机技术和自动控制技术而进行的设计。
二、系统概述我们针对本工程HVAC设备（如冷冻水机组、水泵等）举行统一管理，体系以致力于创造节能、舒适、安全、高效的环境。
为此，我们仔细研究相关图纸，结合我司的实际工程经验，从系统的当前设计及今后的宏观规划均作了仔细考虑，为贵方提供以下技术方案，确保整个工程提供的设备为先进的、节能的、便于维护、操作方便，自动控制、技术经济性能符合业主的要求，既满足高度智能化和系统集成化的技术要求，又能满足系统今后升级换代及系统扩展的需要，系统始终贯彻“为天悦城提供增值服务”的设计理念，服务于商业中心的管理和功能需求，实现舒适、节制冷机房群控系统我们为机房群控系统（BAS）提供最新的采用唯一协议BACnet系统的METASYS系列，并适用于楼宇的建筑特点及先进的控制和管理要求，包括选用最先进的BACnet技术的32位CPU直接数字控制器，以及与其它供应商系统的开放性接口。
医院中央空调冷热源群控系统设计说明
医院中央空调冷热源群控系统设计说明一、中央空调冷热源控制系统设计：1.控制对象本工程中央空调控制系统包括冷源智能优化控制系统和热源智能优化控制系统。
冷热源优化控制系统针对中央空调冷源水系统中的两台冷水主机、三台冷冻水泵、三台冷却水泵、两台热水锅炉、三台热水泵、两台风冷热泵、三台热水泵、三台冷水泵的启停运行，进行优化控制。
并针对各支路电动开关阀、电动调节阀进行调节，实现任意工况下设备、阀门的优化组合，智能匹配，高效运行。
控制系统还包括对过度季节免费板式换热机组系统进行节能优化控制，当过度季节空调末端需求冷量较小且外界天气条件较好时可启动免费板式换热机组系统进行冷量供应，大大节省了空调机组的能耗，达到高效节能。
2、冷源系统控制原理本控制系统包括机组自优化控制、基于负荷预测的智能变流量控制、动态水利平衡优化控制和智能计划管理控制等优化控制模块，实现对冷热源系统的集中优化管理和远程智能联动控制，并且可根据需求自动进行远程/就地、手动/自动切换。
对中央空调冷水机组、冷冻水泵、冷却水泵、冷却塔风机、电动调节阀、电动蝶阀、膨胀水箱液位、各设备耗电量等进行监控管理，监控内容包括运行状态、远程启停、故障报警以及参数采集分析等。
通过各支路温度、压力传感器以及流量传感器的参数采集和计算分析，结合历史数据库判断系统冷热量需求，通过主机自优化计算自动调整冷水主机开启台数及其输出冷量，自动匹配水泵、阀门启闭和流量控制以满足末端冷量需求。
自动控制系统需满足以下要求：实时优化冷热源主机运行环境和运行参数，使主机运行始终在高COP状态下；对主机、辅机进行计划管理、轮循控制，根据设备运行时间、故障状况累计调整设备运行时间，延长设备服务年限；对冷冻水系统进行基于负荷预测的变流量优化控制，通过冷冻水系统实时参数采集，并结合对末端负荷变化的短期预测，前馈调节设备启停和运行频率，使系统最大程度的节能降耗。
对冷却水系统建立以系统整体能效最优的智能优化控制模型进行控制。
中央空调生产企业设备群控系统的设计与开发
中央空调生产企业设备群控系统的设计与开发付琛【摘要】以某中央空调生产企业设备改造项目为载体，提出了基于PLC与组态软件结合采用Modbus及以太网通讯协议实现设备的群控系统设计。
主要介绍了系统的硬件设计方案，并重点就系统软件设计过程中的一些关键技术进行阐述，如Modbus 通讯、以太网通讯以及数据处理等程序的实现。
目前该系统在现场使用过程中，能够实时监测系统设备的关键参数，直观显示设备的工作运行状态，并能及时对监测数据出现的设备异常情况进行报警信息提示。
% A set of equipment-group controlling system has been designed with the center air-conditioning manufacturer as the carrier . This system was composed of the Programmable Logic Controller (PLC) and configuration software,which was combined with Modbus and Ethernet communication protocol. In this paper the system’s hardware design was introduced,and the key technologies such as the processing block on Modbus communication, Ethernet communication and data processing programs were described in detail. By debugging and running, it has shown that the system can monitor the real-time key parameters, and display the running condition visually,and also give warning and alarming information when abnormal situation occurs.【期刊名称】《机电工程技术》【年(卷),期】2012(000)012【总页数】4页(P14-17)【关键词】中央空调;设备群控;PLC;Modbus【作者】付琛【作者单位】无锡商业职业技术学院电子工程学院, 江苏无锡 214153【正文语种】中文【中图分类】TP2770 引言在一些大型设备的生产制造过程中，往往需要多个车间、多个设备进行稳定工作才能实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析中央空调机房群控系统的构建摘要空调系统的节能潜力与机房系统群控有很大的关系，特别与主机和水泵的控制方式密切相关。
因此，要合理设计主机和水泵的控制方式，最大限度地发挥主机和水泵的节能潜力。
通过对某单位的中央空调机房建立机房群控系统，使该中央空调机房管理更简洁方便，又达到一定节能减排目的。
关键词群控；控制方式；变频
中图分类号tb663 文献标识码a 文章编号 1674-6708（2011）43-0019-02
0 引言
根据美国ari 标准和中国行业标准jb/t4329-97，集中空调系统通常10%的时间，负荷在90%以上；30%的时间，负荷在60%以上；60%的时间，负荷在40% [1]。
集中空调系统往往处理半负荷状态，做好其运行管理能带来较大的节能空间。
而整个空调系统的节能潜力与机房系统群控有很大的关系，特别与主机和水泵的控制方式密切相关。
因此要合理设计主机和水泵的控制方式，最大限度地发挥主机和水泵的节能潜力[2]。
1 配置概况
某单位现有两幢大楼都使用了水冷螺杆式中央空调机组，具体配置如下：
一号机房：冷冻主机3台，冷冻泵3台，
冷却泵3台，浮动盘管热交换器 2台，
冷却塔为水轮机（通过控制冷却泵控制其运转，无需另外控制）。
二号机房：冷冻主机2台，冷冻变频泵 3台，冷却水泵3台，冷却塔风机4台，板式换热机组2台末端配置变流量电磁阀，另有生活热水系统等。
我们搭建机房群控目的主要在于科学高效的管理两个机房的设备，将管理人员人数减少、工作量降低，并响应政府号召开展节能减排工作等。
基于这样的目的，对机房群控系统是这样构思：在1号机房边的控制中心区域设立一个彩色界面图形控制工作站，采用软件集中管理，使各种设备智能化、自动化运行，通过及时掌握系统的变化和参数的全面分析选择最合理的方式响应，对两个机房的设备实施全面操控。
2 群控系统的控制原理
主机群控的最优解决方案是通过采用智能模糊控制监测冷水及冷却水进出水温度、蒸发温度、冷凝温度、油温、油压、压缩机电动机状态等，即时预测下一时段负荷，并根据负荷变化优化主机启停，调整主机出力，实施水泵变频调速，实现远程控制主机、水泵等设备，使得空调的控制系统达到最优，确保合理的控制设备工况，而不仅仅是简单地通过主机启停来达到节能的目的[3]。
通过对几种控制方法的比较，选择了智能模糊控制技术作为系统的控制技术，此技术是以p、pi、pid（比例-积分-微分）及其它控制算法为
基础，运用计算机处理技术，将采集到的包括温度、流量、压力、负荷等各种参数的数据进行计算，通过对各个参数设定，使得各个参数间相互影响调整，构成一个协调的动态系统，并对冷冻水温度、冷冻水旁通阀、冷却塔风机、冷冻泵、冷却泵等作出指令，同时保证冷水机组控制的稳定性。
3 群控系统的主要内容
3.1 合理安排各个设备之间的动作流程
系统将根据科学的流程，最大限度地减少设备的能耗，根据冷冻水温度和过去的冷负荷惯性/反应时间，来调节设定冷水机-泵-冷却塔的启/停时间表。
按照最优的方案来控制冷冻水泵、冷却水泵、冷却塔和冷水机组启动和停止的顺序和时间。
3.2 对冷水机排序/选择
系统将预测冷负荷需求/趋势，并根据过去的能效、负荷需求、冷水机-泵-冷却塔的功率和待命冷水机的情况来选择设备的最优
组合。
除非负荷高于任一台机组的制冷量的情况出现，否则设定只启动某一台制冷机组。
3.3 冷冻水冷却水水温的设定
用户可以根据天气或者实际使用要求，对冷却水、冷冻水水温进行调节设定。
根据文献，机组蒸发温度每提高1℃，电耗下降2%。
这样可以在保证制冷效果的情况下，达到节能运行的目的
3.4 冷却塔的控制
冷却塔风机将按照冷水机的运行来自动启停。
为了实现能效最优，冷却塔风机的启/停可根据冷水机的运行状况来自动选择。
3.5 非变频泵的控制
非变频水泵的启动与停止等，与相配套的主机的运行状况相适应，设定在主机启动前启动，在主机停机后一段时间停止，并且这个时间可根据实际情况设定。
3.6 变频水泵的控制
据文献对于末端采用电动二通阀的水系统，是通过调节压差旁通阀的开度使末端所需冷量与提供的水量相匹配。
因此在负荷降低时，水泵还是处于定流量运行，能耗并不减少。
由于系统有90％时间在90％负荷下运行，水泵能耗严重浪费。
在实际工程中，设计人员在选取水泵时过于保守，使得所选的水泵流量扬程偏大，只有通过关小水泵出口的阀门，无谓的能量消耗在阀门上，并且有可能使水泵电机过载。
上述问题通常是采用水泵变频调节的方式来解决。
考虑到末端采用电动二通阀，因此我们采用恒压差控制法来调节水量。
此控制法宜将压差传感器设于管路远端[4]。
经过调试，再根据系统实际条件设定一个合理的压差作为控制的基准，同时需设定一个频率的最低值来保障机组、水泵等的安全。
随着制冷机控制技术的发展，制冷机冷凝器与蒸发器内的水流量允许在一定的范围内变化，对于冷却水泵变流量运行，存在当冷水机组的流量在60％~100％之间变化时，对冷水机组的效率并没有影响[5]。
考虑到对
主机及整个系统的安全和稳定性，我们将水泵流量的60%时的频率设定为最低频率。
4 结论
1）节能：据保守估算，改造后节能的空间在3%~5%；
2）控制更灵活：由于空调使用季节气候变化很大，系统将根据气温的不同，进行冷冻水出水温度的重新设定；
3）存在问题：市场相对不够成熟，没有统一的标准，相互间的兼容性不够；工程时间节能效果不如之前宣传的那么明显。
参考文献
[1]合肥通用机械研究所.jwt429～97 容积式冷水(热泵)机组[s].北京：中国标准出版社，1997.
[2]王锡玲，丁桂霞，等.地源热泵系统节能技术在国家体育场的应用[j].制冷与空调，2010，10(5)：79-84.
[3]庄炜茜.武汉地区地铁车站通风空调系统的节能控制研究[j].暖通空调，2010，40(5)：39-43.
[4]涂岱昕，李建兴，胡振杰.空调变水量系统水泵变频的相关问题[j].流体机械，2007，35(1)：49-63.
[5]孙一坚.空调水系统变流量节能控制[j].暖通空调，2001，31(6)：5-7.。
