地铁车站通风空调系统设计

地铁车站通风空调系统设计

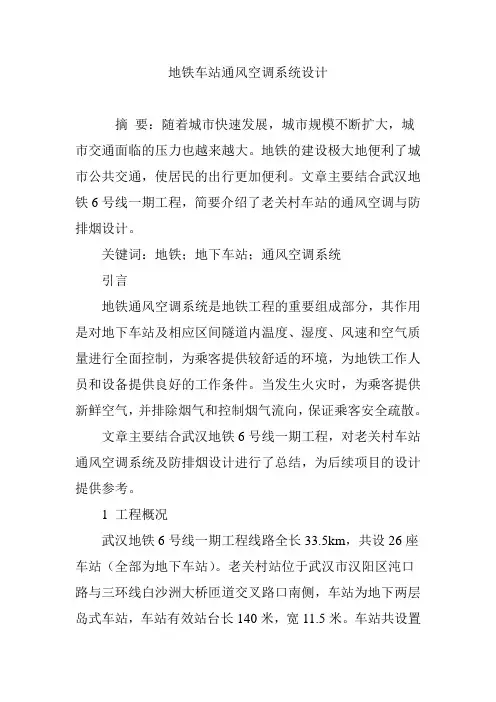

地铁车站通风空调系统设计摘要:随着城市快速发展,城市规模不断扩大,城市交通面临的压力也越来越大。

地铁的建设极大地便利了城市公共交通,使居民的出行更加便利。

文章主要结合武汉地铁6号线一期工程,简要介绍了老关村车站的通风空调与防排烟设计。

关键词:地铁;地下车站;通风空调系统引言地铁通风空调系统是地铁工程的重要组成部分,其作用是对地下车站及相应区间隧道内温度、湿度、风速和空气质量进行全面控制,为乘客提供较舒适的环境,为地铁工作人员和设备提供良好的工作条件。

当发生火灾时,为乘客提供新鲜空气,并排除烟气和控制烟气流向,保证乘客安全疏散。

文章主要结合武汉地铁6号线一期工程,对老关村车站通风空调系统及防排烟设计进行了总结,为后续项目的设计提供参考。

1 工程概况武汉地铁6号线一期工程线路全长33.5km,共设26座车站(全部为地下车站)。

老关村站位于武汉市汉阳区沌口路与三环线白沙洲大桥匝道交叉路口南侧,车站为地下两层岛式车站,车站有效站台长140米,宽11.5米。

车站共设置三组风亭,均为低风亭,并在2号风亭附近布置冷却塔。

2 区间隧道通风系统(兼排烟)站内隧道通风系统所服务的范围为车站除轨道区域以外的隧道部分。

主要目的是要满足列车正常运行、阻塞运行、火灾工况运行的温度、风速、烟气流向和风向、空气压力变化等运行的要求,保证乘客疏散及消防扑救需要。

在车站两端分别设置一条区间事故/活塞风道,在列车轨行区设置活塞/事故风阀(开孔面积为20m2)。

每条风道内设置两台区间事故风机,风机后设置与风机联动的事故风阀,风机旁边的过流面积满足活塞通风要求,在该过流断面上设置活塞风阀(风阀净面积16m2)。

通过开启和关闭不同的阀门,可以实现活塞通风工况,或者两台区间事故风机对同一区间隧道进行通风或排烟的工况。

3 车站公共区通风空调系统车站公共区通风空调系统采用全空气系统,兼做排烟系统。

通风空调机房设在车站站厅层的两端。

每端的通风空调机房内设置一台风量50000m3/h组合式空调机组、一台相对应的回排风机和一台小新风机,各承担车站一半公共区的通风空调负荷。
