形位公差符号及标注含义线在某个方向上的偏差,如果直线超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

●标注含义:被表面投影后为一接近直线的”波浪线”(如下图),该”波浪线”的变化范围应该在距离为公差值t(t=0.1)的平行线之间。

3.2 平面度平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。

●标注含义: 被测加工表面必须位于距离为公差值t(t=0.01)的两平行面内,如下区域。

3.3 圆度(○) ▬▬是指工件横截面接近理论圆的程度,工件加工后的投影圆应该在圆度要求的公差范围之内。

●标注含义:被测圆柱面的任意截面的圆周必须位于半径为公差值t(t=0.025)的两同心圆之内,如右图区域。

3.4 圆柱度()▬▬是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度,素线直线度,轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

标注含义:被测圆柱面必须位于半径为公差t(t=0.1)的两同轴圆柱面之间,如图。

●圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就保证圆度,但反过来不行。

●圆柱度和圆度的作用:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,而活塞环的圆柱度则对于缸套中上下运动的顺畅性至关重要。

四位置公差4.1 平行度()▬▬,指两平面或两直线平行的程度,即其中一平(边)相对于另一平面(边)平行的误差最大允许值。

●标注释义:被测轴线必须位于距离为公差值t(t=0.1),且给定方向上平行于基准轴线的两平行平面之间。

4.2垂直度(⊥)▬▬用于评价直线之间,平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线(面)的两个平行平面之间的区域,两个平行平面间的距离为t(t=0.06),被测线(面)必须位于这两个平面之间。

形位公差理论和标注实例

形位公差理论和标注实例

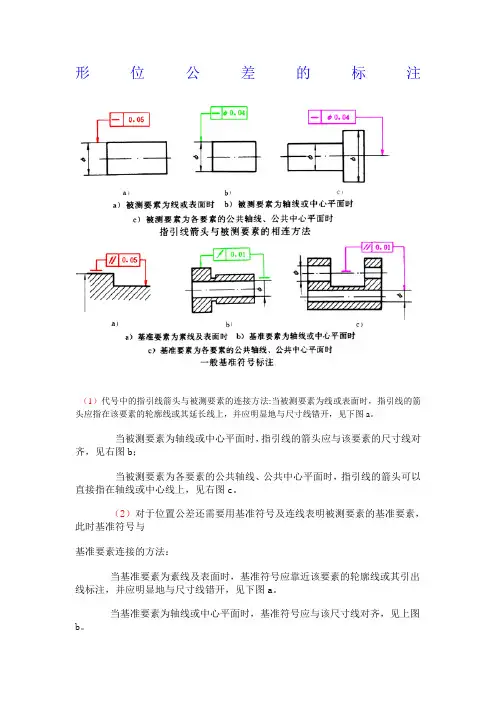

形位公差的标注(1)代号中的指引线箭头与被测要素的连接方法:当被测要素为线或表面时,指引线的箭头应指在该要素的轮廓线或其延长线上,并应明显地与尺寸线错开,见下图a。

当被测要素为轴线或中心平面时,指引线的箭头应与该要素的尺寸线对齐,见右图b;当被测要素为各要素的公共轴线、公共中心平面时,指引线的箭头可以直接指在轴线或中心线上,见右图c。

(2)对于位置公差还需要用基准符号及连线表明被测要素的基准要素,此时基准符号与基准要素连接的方法:当基准要素为素线及表面时,基准符号应靠近该要素的轮廓线或其引出线标注,并应明显地与尺寸线错开,见下图a。

当基准要素为轴线或中心平面时,基准符号应与该尺寸线对齐,见上图b。

当基准要素为各要素的公共轴线、公共中心平面时,基准符号可以直接靠近公共轴线或中心线标注,见上图c。

(3)当基准符号不便直接与框格相连时,则采用基准代号(点击此处查看画法)标注,其标注方法与采用基准符号时基本相同,只是此时公差框格应为三格或多格,以填写基准代号的字母,见下图。

(4)当位置公差的两要素,被测要素和基准要素允许互换时,即为任选基准时,就不再画基准符号,两边都用箭头表示,见下图。

(5)当同一个被测要素有多项形位公差要求,其标注方法又是一致时,可以将这些框格画在一起,共用一根指引线箭头,见下图。

(6)若多个被测要素有相同的形位公差(单项或多项)要求时,可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连,见下图。

(7)如需给出被测要素任一长度(或范围)的公差值时,其标注方法见图a。

如不仅给出被测要素汪一长度(或范围)的公差值,还需给出被测要素全长(或整个要素)内的公差值,其标注方法见下图b。

Example:形位公差间的关系及取代应用国家标准GB1182~1184《形状和位置公差》包括形状公差——直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度;定向位置公差——平行度、垂直度、倾斜度;定位位置公差——同轴度、对称度、位置度;跳动——径向、斜向、端面圆跳动,径向、端面全跳动。

形位公差的符号和图示大全

形位公差的符号和图示大全

形位公差的符号和图示大全形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差,而相互位置的差异就是位置公差,统称为形位公差(tol erance of form and position).形位公差术语根据GB/T1182—2008 已改为新术语几何公差。

包括形状公差和位置公差。

任何零件都是由点、线、面构成的,这些点、线、面称为要素。

后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。

这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上.20世纪50年代前后,工业化国家就有形位公差标准。

国际标准化组织(I SO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。

中国于1980年颁布形状和位置公差标准,其中包括检测规定。

形状公差和位置公差简称为形位公差。

下列图表有利于金粉更直观的了解其概念。

测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。

如:加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。

位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。

如:阶梯轴的各回转轴线可能有偏移等。

目前有一种高效测量各种形位误差的测量方法,就是可以直接利用数据采集仪连接各种指示,如百分表等,数据采集仪会自动读取测量数据并进行数据分析,无需人工测量跟数据分析,可以大大提高机械测量效率。

测量仪器:偏摆仪、百分表(或其他指示表)、数据采集仪测量原理:数据采集仪可从百分表中实时读取数据,并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中,不需要人工计算,提高测量的准确率。

形位公差标注

形位公差标注

一、形位公差标注方法
1.形位公差的项目与符号
2.形位公差带的形状特征
公差带指被测实际要素变动的区域,由形状、大小、 方向、位置四个要素决定。 其形状(根据特征)最典型的有四种:
3.形位公差的标注
形位公差标注的内容: ⑴公差框格:①公差的项目符号②公差数值③基准符号 ⑵公差数值 : 需选择 ⑶被测要素指引线 : 带箭头 ⑷基准要素 :两种方式(形状公差无)
(3)计算另一个偏差
在第一个配合中: ES= EI+IT6 = 0+0.009 = +0.009 es = ei +IT5 = +0.015 +0.006 = +0.021 在第二个配合中: EI = ES - IT6 = -0.012 - 0.009 = -0.021 ei = es – IT5 = 0 - 0.006 = - 0.006 (4)公差带图
基 本术语
实际轮廓:指平面与实际表面相交所得的轮廓线。 横向实际轮廓:与加工纹理方向垂直的截面上的 轮廓。
取样长度L与评定长度Ln
L:用于判别具有表面粗糙度特征的一段基准线长度 , 一般包括5个以上的轮廓峰与轮廓谷。 Ln:是用以评定轮廓所必需的一段长度,包括一个 或几个取样长度 .
基准线
评定表面粗糙度参数数值大小 的一条参考线称为基准线。通常 采用轮廓算术平均中线。
(1)间隙配合 (1)间隙配合 (2)过盈配合 (3)过渡配合
⑴间隙配合(X)
具有间隙(包括最小间隙为零)的配合。
(2)过盈配合 (Y) interference fit
具有过盈(包括最小过盈为零)的配合。
(3)过渡配合transition fit
可能具有间隙或过盈的配合。

形位公差举例

形位公差举例
当给定互相垂直的两个方向时,平行度公 差带是两对互相垂直的距离分别为t1和t2 且平行于基准直线的两平行平面之间的区 域。如图所示,ød孔轴线必须位于公差值 为0.1mm和0.2mm且平行于基准轴线的两 对平行平面内。
平行度(三)
当给定任意方向时,平行度公差带是直径 为公差值t且平行于基准轴线的圆柱面内的 区域。如图所示,ød孔轴线必须位于直径 公差值ø 0.1mm,且平行于基准轴线的圆 柱面内。
面轮廓度也分无基准要求的面轮廓度公差、 有基准要求的面轮廓度公差。
位置公差
定向公差 1、平行度 2、垂直度 3、倾斜度 定位公差 1、同轴度 2、对称度 3、位置度
跳动公差 1、圆跳动公差 2、全跳动公差
定向公差
关联被测要素对基准要素在规定方向上允许的变动量, 特点:定向公差相对于基准有确定的方向,公差带的位置可以浮动;定向公差具有综合控制
在给定方向内的直线度
如图是两个方向的示例,棱线必须位于水 平方向距离为公差值0.02mm,垂直方向 距离为公差值0.1mm的两对平行平面之内。
任意方向上的直线度
其公差带是直径为公差值t的圆柱面内的区域。 如图所示,ød圆柱体的轴线必须位于直径为 公差值0.04mm的圆柱体,标准规定,形位 公差值前加注“ø”,表示其公差带为一圆柱 体。
被测要素的方向和形状的职能。 分为:平行度、垂直度和倾斜度。
平 行度当(两一要)素要求互相平行时,用平行度公差 来控制被测要素对基准的方向误差。当给 定一个方向上的平行度要求时,平行度公 差带是距离为公差值t,且平行于基准平面 (或直线或轴线)的两平行平面(或轴线) 之间的区域。
平行度 (二)
基准的建立:
单个基准时,由实际要素建立基准应符合最小条件。

形位公差符号大全

形位公差符号大全

形位公差符号大全作为机加工老司机,你阅图无数,加工无数。

当我们说到“形位公差”,它是既理论又实际的专业知识,你对它有多了解呢?在生产中,如果我们对图纸标注的形位公差理解错误,就会使加工分析、加工结果与要求偏离,甚至带来严重后果。

今天,就让我们一起来系统了解14项形位公差。

先给大家看重点,下面这张表是国际统一化的14项形位公差符号,这非常重要哦。

1直线度直线度,即通常所说的平直程度,表示零件上的直线要素实际形状保持理想直线的状况。

直线度公差是实际线对理想直线所允许的最大变动量。

示例1:在给定平面内,公差带必须在距离为0.1mm的两平行直线间的区域。

示例2:在公差值前加注记号Φ、则公差带必须在直径0.08mm 的圆柱面内的区域。

2平面度平面度,即通常所说的平整程度,表示零件的平面要素实际形状,保持理想平面的状况。

平面度公差是实际表面对理想平面所允许的最大变动量。

示例:公差带是位于距离0.08mm的两个平行平面之间的区域。

3圆度圆度,即通常所说的圆整程度,表示零件上圆的要素实际形状与其中心保持等距的状况。

圆度公差是在同一截面上,实际圆对理想圆所允许的最大变动量。

示例:公差带必须在同一正截面上,半径差为公差值0.03mm的两个同心圆之间的区域。

4圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点,对其轴线保持等距状况。

圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。

示例:公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。

5线轮廓度线轮廓度是表示在零件的给定平面上,任意形状的曲线,保持其理想形状的状况。

线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。

示例:公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。

诸圆的圆心位于具有理论正确几何形状的线上。

6面轮廓度面轮廓度是表示零件上的任意形状的曲面,保持其理想形状的状况。

面轮廓度公差是指非圆曲面的实际轮廓线,对理想轮廓面的允许变动量。

形位公差的符号和图示大全

形位公差的符号和图示大全

形位公差的符号和图示大全,赶紧收藏吧!2014-12-08金属加工形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差,而相互位置的差异就是位置公差,统称为形位公差(tolerance of form and position)。

形位公差术语根据GB/T1182-2008 已改为新术语几何公差。

包括形状公差和位置公差。

任何零件都是由点、线、面构成的,这些点、线、面称为要素。

后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。

这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上。

20世纪50年代前后,工业化国家就有形位公差标准。

国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。

中国于1980年颁布形状和位置公差标准,其中包括检测规定。

形状公差和位置公差简称为形位公差。

下列图表有利于金粉更直观的了解其概念。

测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。

如:加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。

位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。

如:阶梯轴的各回转轴线可能有偏移等。

目前有一种高效测量各种形位误差的测量方法,就是可以直接利用数据采集仪连接各种指示,如百分表等,数据采集仪会自动读取测量数据并进行数据分析,无需人工测量跟数据分析,可以大大提高机械测量效率。

【金属加工微信,内容不错值得关注!】测量仪器:偏摆仪、百分表(或其他指示表)、数据采集仪测量原理:数据采集仪可从百分表中实时读取数据,并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中,不需要人工计算,提高测量的准确率。

形位公差标注

形位公差标注
面轮廓度公差带
四、形状公差与位置公差
(二) 位置公差和位置误差 位置公差是关联实际要素的位置对基
准的变动全量。
位置公差带是限制关联实际要素变动的 区域,被测实际要素要在此区域内才 合格。
1.定向位置公差—平行度
被测实际要素相对于基准要素的方向成0º的要求。
以平面为基准的平行度公差带
1.定向位置公差—垂直度
选择公差与配合的原则是在保证机械产 品基本性能的前提下,充分考虑制造的可 行性,并应使制造成本最低。
3. 公差等级的选用
选用的原则如下: (1) 对于基本尺寸≤500mm的轴孔配合,当标准公
差≤IT8时,国家标准推荐孔比轴低一级相配合; 但当标准公差>IT8级或基本尺寸>500mm的配 合,推荐采用同级孔、轴配合。 (2) 选择公差等级,既要满足设计要求,又要考 虑加工的可能性与经济性。
的轴心线垂直 度公差为
8P9 0.02 B
φ0.01
Φ24H7( +00.021)
槽宽为8P9的 键槽对称中心 面Φ24H7圆 柱孔的对称中 心面对称度公 差为0.02mm
Φ24H7圆孔 轴心线的直 线度公差为
φ0.01mm
0.05mm
例2、识读阶梯轴所注的形位公差的含义。
圆锥体任一截面的圆 度公差为0.04mm
= 上偏差—下偏差
例:一根轴的直径为 500.008 基本尺寸: 50 最大极限尺寸: 50.008 最小极限尺寸: 49.992 上偏差 = 50.008 - 50 =+ 0.008
下偏差 = 49.992 – 50 = -0.008 公差 = 50.008-49.992 = 0.016
或 = 0.008-(-0.008) =0.016

形位公差图标大全

形位公差图标大全

给定平面内的直线度(素线)公差带:两条平行直线
给定方向的直线度:一个方向:两平行平面t
给定方向的直线度:两个方向:两组平行平面t1、t2
任意方向上的直线度(空间) 公差带为直径为φt的圆柱面
一个方向:两平行平面且平行于基准
二个方向:以t1×t2为尺寸的两组平行平面且平行于基准
垂直度:限制实际要素对基准在垂直方向上允许的变动全量。

一个方向:两平行平面且平行于基准
控制圆柱面(圆锥面)与圆柱面(圆锥面)轴线间的同轴程度。

此时,轴线可能发生平移,倾斜或弯曲,或同时发生
公差带:以φt为直径的圆柱面,且与基准同轴
它是用来限制轴线或中心面偏离基准直线或中心平面的一项指标
公差带:对称于基准平面的两个平行平面之间的区域
位置度:
限制被测要素的实际位置对其理想位置偏离的程度
点的位置度:(平面点)
公差带:以φt为直径的圆球
线的位置度:(空间孔位)
公差带:以φt为直径的小圆柱且垂直A,平行于B、C
跳动公差
以测量方法定义的位置公差,是限制一个圆要素的形位误差的综合指标其特点:1、公差带相对于基准轴线有确定的位置2、可综合控制被测要素的位置、方向和形状
径向圆跳动:检测方向垂直于基准轴公差带:在测量面上的两个同心圆
端面圆跳动:检测方向平行于基准轴线公差带:在测量圆柱面上公差值为t的一段距离
斜向圆跳动:既不垂直也不平行于基准轴线,此时标注必须是法向方向
公差带:在测量圆锥面上半径差为t的圆环
径向全跳动:指示器运动方向与基准轴线平行公差带:两同轴圆柱,以基准轴线为基准
端面全跳动:指示器的运动方向与基准轴线相垂直公差带:两平行平面且垂直于基准轴线。

形位公差标注大全

形位公差标注大全

形位公差标注大全
公差特征项目符号有或无基准要求
形状形状直线度无平面度无圆度无圆柱度无
形状或位置轮廓
线轮廓度有或无
面轮廓度有或无
位置定向
平行度有
垂直度有
倾斜度有
定位
位置度有或无
同轴(同心)度有
对称度有
跳动
圆跳动有
全跳动有
•直线度(straightness)
•平面度(flatness)
•圆度(circularity)
•圆柱度(cylindricity)
•线轮廓度(profile of a line)•面轮廓度(profile of a surface)•定向公差(orientation tolerance)•平行度(parallelism)
•垂直度(perpendicularity)
•倾斜度(角度) (angularity)
•位置度(position)
•对称度(symmetry)
•同轴度(同心度) (concentricity)•圆跳动(circular runout)
•全跳动(total runout)
来源:液压圈。

形位公差的标注课件

形位公差的标注课件

6.形位误差选用 举例
(1)55j6圆柱面
从检测的可能
性和经济性分析, 可用径向圆跳动公 差代替同轴度公差, 参照表4-27确定公 差等级为7级,查表 4-22,其公差值为 0.025mm。查表 4-25和表4-20确 定圆柱度公差等级 为6级,公差值为 0.005mm。
45m6()
E
60
C2 A
8,9
常用于形位精度要求一般、尺寸公差等级为IT9至IT11的零件。8级用于拖拉机发动机分配轴 轴颈,与9级精度以下齿轮相配的轴,水泵叶轮,离心泵体,棉花精梳机前后滚子,键槽等; 9级用于内燃机气缸套配合面,自行车中轴等
(3) 键槽12N9和键槽16N9查表4-27,对称 度公差数值均按8级给出,查表4-22,其公 差值为0.02mm。
4.公差原则的选择
•独立原则:主要用于尺寸精度和形位精度要 求都较严,且需要分别满足要求;或尺寸精 度与形位精度要求相差较大。或用于保证运 动精度、密封性等特殊要求,常提出与尺寸 精度无关的形位公差要求。
•包容要求:主要用于需严格保证配合性质的 场合。
•最大实体要求:主要用于中心要素,保证可 装配性(无配合性质要求)的场合。
A B A
图4-19 轮廓基准要素的标注
(2) 当基准要素是轴线或中心平面或由带尺寸的要 素确定的点时,基准符号的连线应与该要素的尺寸 线对齐;见图4-20a;当基准符号与尺寸线的箭头 重叠时,可代替尺寸线的一个箭头;
C
A
B
图4-20 中心基准要素的标注
(3)当基准要素为中心孔或圆锥体的轴线时,则按 图4-21所示方法标注。
除线轮廓度、面轮廓度以及位置度未规定公差等级外,其余 11项均有规定。一般划分为12级,即1~12级,精度依次降低, 仅圆度和圆柱度划分为13级,即增加了一个0级,以便适应精密零 件的需要。

形位公差符号及标注含义

形位公差符号及标注含义

形位公差符号及标注含义形位公差符号及标注含义⼀、形位公差零件加⼯时,不仅会产⽣尺⼨误差,还会产⽣形状和位置误差。

零件表⾯的实际形状对其理想形状所允许的变动量,称为形状误差。

零件表⾯的实际位置对其理想位置所允许的变动量,称为位置误差。

形状和位置公差简称形位公差。

⼆、形位公差符号三形状公差3.1 直线度(-)——直线度公差是实际直线对理想直线的允许变动量,限制了加⼯⾯或线在某个⽅向上的偏差,如果直线度超差有可能导致该⼯件安装时⽆法准确装⼊⼯艺⽂件规定的位置。

标注含义:被测表⾯投影后为⼀接近直线的“波浪线”(如下图),该“波浪线”的变化范围应该在距离为公差值t(t=0.1)的两平⾏直线之间。

3.2 平⾯度——平⾯度表⽰⾯的平整程度,指测量平⾯具有的宏观凹凸⾼度相对理想平⾯的偏差,⼀般来讲,有平⾯度要求的就不必有直线度要求了,因为平⾯度包括了⾯上各个⽅向的直线度。

标注含义:被测加⼯表⾯必须位于距离为公差值t(t=0.01)的两平⾏平⾯内,如下图区域。

3.3 圆度(○)——是指⼯件横截⾯接近理论圆的程度,⼯件加⼯后的投影圆应在圆度要求的公差范围之内。

标注含义:被测圆柱⾯的任意截⾯的圆周必须位于半径差为公差值t (t=0.025)的两同⼼圆之内,如右图区域。

3.4圆柱度()——是限制实际圆柱⾯对理想圆柱⾯变动量的⼀项指标。

它控制了圆柱体横截⾯和轴截⾯内的各项形状误差,如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

标注含义:被测圆柱⾯必须位于半径差为公差值t(t=0.1)的两同轴圆柱⾯之间,如图。

●圆柱度和圆度的区别:圆柱度是相对于整个圆柱⾯⽽⾔的,圆度是相对于圆柱⾯截⾯的单个圆⽽⾔的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不⾏。

●圆柱度和圆度的作⽤:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,⽽活塞的圆柱度则对于其在缸套中上下运动的顺畅性⾄关重要。

形位公差理论和标注实例

形位公差理论和标注实例

形位公差的标注(1)代号中的指引线箭头与被测要素的连接方法:当被测要素为线或表面时,指引线的箭头应指在该要素的轮廓线或其延长线上,并应明显地与尺寸线错开,见下图a。

当被测要素为轴线或中心平面时,指引线的箭头应与该要素的尺寸线对齐,见右图b;当被测要素为各要素的公共轴线、公共中心平面时,指引线的箭头可以直接指在轴线或中心线上,见右图c。

(2)对于位置公差还需要用基准符号及连线表明被测要素的基准要素,此时基准符号与基准要素连接的方法:当基准要素为素线及表面时,基准符号应靠近该要素的轮廓线或其引出线标注,并应明显地与尺寸线错开,见下图a。

当基准要素为轴线或中心平面时,基准符号应与该尺寸线对齐,见上图b。

当基准要素为各要素的公共轴线、公共中心平面时,基准符号可以直接靠近公共轴线或中心线标注,见上图c。

(3)当基准符号不便直接与框格相连时,则采用基准代号(点击此处查看画法)标注,其标注方法与采用基准符号时基本相同,只是此时公差框格应为三格或多格,以填写基准代号的字母,见下图。

(4)当位置公差的两要素,被测要素和基准要素允许互换时,即为任选基准时,就不再画基准符号,两边都用箭头表示,见下图。

(5)当同一个被测要素有多项形位公差要求,其标注方法又是一致时,可以将这些框格画在一起,共用一根指引线箭头,见下图。

(6)若多个被测要素有相同的形位公差(单项或多项)要求时,可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连,见下图。

(7)如需给出被测要素任一长度(或范围)的公差值时,其标注方法见图a。

如不仅给出被测要素汪一长度(或范围)的公差值,还需给出被测要素全长(或整个要素)内的公差值,其标注方法见下图b。

Example:形位公差间的关系及取代应用国家标准GB1182~1184《形状和位置公差》包括形状公差——直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度;定向位置公差——平行度、垂直度、倾斜度;定位位置公差——同轴度、对称度、位置度;跳动——径向、斜向、端面圆跳动,径向、端面全跳动。

形位公差标注示例全解

形位公差标注示例全解

8.6.3 形位公差标注示例形位公差的标注示例如图8.6.2-1、图8.6.2-2所示。

图8.6.2-2图8.6.2-1图中各符号的含义为:框中的○是圆度的符号,表示在垂直于轴线的任一正截面上,Ф100圆必须位于半径差为格公差值0.004的两同心圆之间。

框中的∥是平行度的符号,表示零件右端面必须位于距离为公差值0.01,且平行基准格平面A的两平行平面之间。

框中的⊥是垂直度的符号,表示零件上两孔轴线与基准平面B的垂直度误差,必须格位于直径为公差值0.03的圆柱面范围内。

框中的◎是同轴度的符号,表示零件上两孔轴线的同轴度误差,Ф30H7的轴线必须格位于直径为公差值0.02,且与Ф20H7基准孔轴线A同轴的圆柱面范围内。

符号是基准代号,它由基准符号(粗短线)、圆圈、连线和字母组成。

圆圈的直径与框格的高度相同。

字母的高度与图样中尺寸数字高度相同。

形状和位置公差的通则、定义、符号和图样表示法等,详见国家标准GB/T1182-1996、GB/T1183-1996、GB/T1184-1996和GB/T16671-1996。

第四章形状和位置精度设计与检测要求一般理解与掌握的内容有:形位公差的基本概念、分类,公差原则中的最小实体要求与可逆要求,形位误差及其检测;要求深刻理解与熟练掌握的重点内容有:1、形位公差特征项目的名称和符号;2、形位公差在图样上的表示方法;3、形位公差带;4、公差原则;难点:公差原则,形位公差的选择。

实验六:学生根据自己的兴趣选择一种零件的形状或位置公差的检测。

学时:8学时=6学时+习题课2学时零件在加工过程中,由于工件、刀具、夹具及工艺操作等因素的影响,会使被加工零件的各几何要素产生一定的形状误差和位置误差,而几何要素的形位误差会直接影响机械产品的工作精度、运动平稳性、密封性、耐磨性、使用寿命和可装配性等。

因此,为了满足零件的使用要求,保证零件的互换性和制造经济性,在设计时应对零件的形位误差给以必要而合理的限制,即应对零件规定形状和位置公差。
