海湾GST9000简单操作说明.doc
海湾JB-QG QT-GST9000火灾报警控制器(联动型).
安装、使用产品前,请阅读安装使用说明书。
请妥善保管好本手册,以便日后能随时查阅。
JB-QG/QT-GST9000 火灾报警控制器(联动型安装使用说明书(Ver5.09,2015.07前言JB-QG/T-GST9000火灾报警控制器(联动型是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神,并参考了欧洲标准EN 54-2和EN 54-4的相关要求,设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及直接控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器(联动型采用柜式安装、JB-QT-GST9000火灾报警控制器(联动型采用琴台式安装,两款控制器的功能、操作等均相同。
本说明书应由专人负责,妥善保管,以备日后查用。
目录第一部分概述 (1第1章GST9000火灾报警控制器(联动型简介 (2第二部分结构.安装.调试 (3第2章GST9000控制器(联动型结构及配置说明 (42.1控制器结构及配置方式概述 (42.2GST9000控制器主机结构说明 (72.2.1按键及面板设置说明(以JB-QG-GST9000控制器为例 (72.2.2控制器主机内部结构说明 (82.3智能消防启动盘结构说明 (112.4GST9000控制器电源系统说明 (122.5GST-LD-D02智能电源盘结构说明 (132.6控制器对外接线端子说明 (14 第3章安装与调试 (153.1开箱检查 (153.2控制器的安装条件及方式 (15 3.3开机检查 (153.4外部设备检查 (153.5接线和设置 (163.6调试 (16第三部分系统应用 (17第4章一般性用户使用说明 (18 4.1开机、关机与自检 (184.2常规键盘操作 (194.2.1键盘按键的分类 (194.2.2数据输入的一般方法 (20 4.2.3汉字信息的输入方法 (20 4.2.4菜单操作的一般方法 (20 4.2.5信息查看操作的方法 (21 4.3键盘解锁和锁键盘 (214.3.1键盘解锁 (214.3.2锁键 (214.4信息显示 (214.4.1文本信息显示 (214.5信息查询 (244.5.1历史记录查询 (244.5.1.1 运行记录查询 (244.5.1.3 操作记录查询 (254.5.2系统设备检查 (264.5.3联动公式检查 (294.5.4联动设备查询 (304.5.5工作信息检查 (304.5.6气体信息查询 (314.6信息的打印 (314.7控制器声音提示及消音 (32 4.8警报器的消音及启动 (32 4.9火警传输直接控制 (324.10火警及故障的处理方法 (32 4.10.1火警的一般处理方法 (32 4.10.2故障的一般处理方法 (324.11设备的屏蔽与取消屏蔽 (334.12用户设置 (344.12.1时间设置 (344.12.2防盗设置 (354.12.3启动设置 (354.12.4屏幕设置 (384.12.5打印设置 (394.12.6喷洒设置 (404.12.7预警设置 (404.12.8工程名称 (424.13联动设备的手动启动与停动操作 (424.13.1对联动进行手动启动操作的条件 (424.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作 (43 4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作 (43 4.13.4利用直接控制盘进行的手动启动/停动操作 (444.14联动设备的自动控制 (444.14.1实现自动联动的条件 (444.14.2自动联动逻辑的实现 (444.14.3延时启动的取消和直接启动控制 (444.14.4待联动设备禁止输出控制 (444.15气体灭火设备的启动和停动控制 (454.15.1气体灭火设备的启动条件 (454.15.2气体灭火设备的手动启动控制 (454.15.3气体灭火设备的自动联动控制 (464.15.4气体灭火设备的紧急停动控制 (464.16复位功能 (46第5章系统管理员操作指南 (475.1密码设定 (475.1.1密码的分类 (475.1.2密码的更改 (475.2.1设备定义的内容 (485.2.2设备定义操作 (495.2.3现场设备的定义实例 (545.2.4分区分层方式火灾显示盘定义实例 (545.2.5手动消防启动盘控制一般性设备的定义实例 (555.2.6手动消防启动盘控制气体灭火设备启动定义实例 (56 5.3自动联动公式的编辑方法 (565.3.1联动公式的格式 (565.3.2联动公式的编辑 (575.3.2.1新建联动公式 (575.3.2.2修改联动公式 (585.3.2.3删除联动公式 (585.3.2.4快速定义联动公式 (585.3.3气体灭火设备的联动编程 (59 第6章系统调试功能说明 (616.1进入和退出调试状态 (616.2设备注册功能 (616.2.1设备注册 (626.2.2重码检测 (626.3设备调试 (636.3.1定点调试 (636.2.1.1直接启动 (636.2.1.2直接停动 (636.2.1.3功能监测 (646.2.1.4数据监测 (646.3.2修改设备编码 (646.3.3修改设备特性 (646.4自检功能 (646.4.1声光部件自检 (656.4.2输出功能自检 (656.4.3总线设备自检/取消自检 (65 6.5警报器输出设置 (666.6警报器输出接线说明 (66第四部分配接直接控制盘 (67第7章配接直接控制盘 (687.1概述 (687.2特点 (687.3控制应用 (687.4布线 (687.5面板说明 (697.6内部结构说明 (697.6.1使用说明 (707.6.2功能设定 (707.6.2.1输出方式设定 (707.6.2.2盘号设定 (707.7输出容量计算 (707.8维修 (71第五部分联网 (72第8章联网 (738.1通讯功能概述 (738.2通讯卡结构特征 (738.3通讯系统的连接 (738.3.1GST控制网络的连接 (73 8.3.2CRT的连接 (738.3.3电话线远程网络的连接 (74 8.4GST控制网络 (748.4.1网络构成简介 (748.4.2网络功能 (748.4.3组网方式 (758.5GST网络系统应用示例 (76 8.6CRT显示系统 (778.6.1功能介绍 (778.6.2设置及操作 (778.7火灾显示盘汉字下载 (78第六部分用户须知 (79第9章故障、异常信息处理和定期检查 (80 9.1一般性故障处理 (809.2打印机维护 (809.2.1更换打印纸 (809.2.2自检测 (809.2.3运行操作 (819.3液晶屏维护 (819.4蓄电池维护 (81第10章注意事项 (82附录一技术指标 (83附录二设备类型表 (84附录三标准汉字码表 (85附录四调试表格 (92附录五整机内部接线示意图 (93附录六简单操作说明 (94第一部分概述GST9000火灾报警控制器(联动型简介第1章GST9000火灾报警控制器(联动型简介JB-QG/T-GST9000火灾报警控制器(联动型(简称为GST9000控制器是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾JB-QT-GST-9000灾报警系统操作流程图
1、复位报警设备按
键按
键系统自动复位；
2
按
键；
3、系统手动
按
键；
4、信息查询
进行查询；
海湾JB-QT-GST-9000火灾报警系统是通过光电式感温、感烟探测器对大厦进行24小时监测，同时中控室值班人员也需实行24小时值班制度，消防主机一出现信号，即通知火警就近岗位人员跟进（跑点），如经确认有灾情出现，即进入火警应急程序，启动微型消防站，并开启消防联动设备、设施及消防广播系统。
海湾JB-QT-GST-9000报警系统操作流程图
屏幕显示操作流程
1、卷帘启动
2、消防广播进行疏散；
3
1
手动控制盘操作流程 多线控制盘操作流程。
海湾操作说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书(Ver.3.01，2007.08)前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述........................................................ 第1章GST9000火灾报警控制器(联动型)简介 ............................. 第二部分结构·安装·调试............................................. 第2章GST9000控制器（联动型）结构及配置说明..........................2.1控制器结构及配置方式概述.........................................2.1.1内部结构及连接线示意..........................................2.2GST9000控制器主机结构说明........................................2.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例）...............2.2.2控制器主机内部结构说明........................................2.3智能消防启动盘结构说明...........................................2.4GST9000控制器电源系统说明........................................2.5GST-LD-D02智能电源盘结构说明.....................................2.6控制器对外接线端子说明........................................... 第3章安装与调试....................................................3.1开箱检查.........................................................3.2控制器的安装条件及方式...........................................3.3开机检查.........................................................3.4外部设备检查.....................................................3.5接线和设置.......................................................3.6调试............................................................. 第三部分系统应用...................................................... 第4章一般性用户使用说明............................................4.1开机、关机与自检.................................................4.2常规键盘操作.....................................................4.2.1键盘按键的分类................................................4.2.2数据输入的一般方法............................................4.2.3汉字信息的输入方法............................................4.2.4菜单操作的一般方法............................................4.2.5信息查看操作的方法............................................4.3键盘解锁和锁键盘.................................................4.3.1键盘解锁......................................................4.3.2锁键..........................................................4.4信息显示.........................................................4.4.1文本信息显示..................................................4.4.2图形信息显示..................................................4.5信息查询.........................................................火警记录查询.........................................................4.5.2系统设备检查..................................................4.5.3联动公式检查..................................................4.5.4联动设备查询..................................................4.5.5工作信息检查..................................................4.5.6气体信息查询..................................................4.6信息的打印.......................................................4.7控制器声音提示及消音.............................................4.8警报器的消音及启动...............................................4.9火警传输直接控制.................................................4.10火警及故障的处理方法 ...........................................4.10.1火警的一般处理方法............................................4.10.2故障的一般处理方法............................................4.11设备的屏蔽与取消屏蔽.............................................4.12用户设置 .......................................................4.12.1时间设置......................................................4.12.2防盗设置......................................................4.12.3启动设置......................................................4.12.4屏幕设置......................................................4.12.5打印设置......................................................4.12.6喷洒设置......................................................4.12.7预警设置......................................................4.12.8工程名称......................................................4.13联动设备的手动启动与停动操作 ...................................4.13.1对联动进行手动启动操作的条件..................................4.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作................4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作.............4.13.4利用多线制盘进行的手动启动/停动操作...........................4.14联动设备的自动控制 .............................................4.14.1实现自动联动的条件............................................4.14.2自动联动逻辑的实现............................................4.14.3延时启动的取消和直接启动控制..................................4.14.4待联动设备禁止输出控制........................................4.15气体灭火设备的启动和停动控制 ...................................4.15.1气体灭火设备的启动条件........................................4.15.2气体灭火设备的手动启动控制....................................4.15.3气体灭火设备的自动联动控制....................................4.15.4气体灭火设备的紧急停动控制....................................4.16复位功能 ....................................................... 第5章系统管理员操作指南............................................5.1密码设定.........................................................5.1.1密码的分类....................................................5.2设备定义.........................................................5.2.1设备定义的内容................................................5.2.2设备定义操作..................................................5.2.3现场设备的定义实例............................................5.2.4分区分层方式火灾显示盘定义实例................................5.2.5手动消防启动盘控制一般性设备的定义实例........................5.2.6手动消防启动盘控制气体灭火设备启动定义实例....................5.3自动联动公式的编辑方法...........................................5.3.1联动公式的格式................................................5.3.2联动公式的编辑................................................新建联动公式.........................................................修改联动公式.........................................................删除联动公式.........................................................快速定义联动公式.....................................................5.3.3气体灭火设备的联动编程........................................ 第6章系统调试功能说明..............................................6.1进入和退出调试状态...............................................6.2设备注册功能.....................................................6.2.1设备注册......................................................6.2.2重码检测......................................................6.3设备调试.........................................................6.3.1定点调试......................................................直接启动.............................................................直接停动.............................................................功能监测.............................................................数据监测.............................................................6.3.2修改设备编码..................................................6.3.3修改设备特性..................................................6.4自检功能.........................................................6.4.1声光部件自检..................................................6.4.2输出功能自检..................................................6.4.3总线设备自检/取消自检......................................... 第四部分配接多线制.................................................... 第7章配接多线制....................................................7.1概述.............................................................7.2特点.............................................................7.3控制应用.........................................................7.3.1与GST-LD-8302C切换模块接线说明................................7.3.2控制应用举例..................................................7.4布线.............................................................7.5结构特征.........................................................卡...................................................................卡...................................................................7.6内部结构说明.....................................................7.6.1使用及操作....................................................按键操作.............................................................自检.................................................................7.6.2功能设定......................................................输出方式设定.........................................................卡编号设定...........................................................卡编号设定...........................................................7.7维修............................................................. 第五部分联网.......................................................... 第8章联网..........................................................8.1通讯功能概述.....................................................8.2通讯卡结构特征...................................................8.3通讯系统的连接...................................................8.3.1GST控制网络的连接.............................................8.3.2CRT的连接.....................................................8.3.3电话线远程网络的连接..........................................8.4GST控制网络......................................................8.4.1网络构成简介..................................................8.4.2网络功能......................................................8.4.3组网方式......................................................8.5GST网络系统应用示例..............................................8.6CRT显示系统......................................................8.6.1功能介绍......................................................8.6.2设置及操作....................................................8.7火灾显示盘汉字下载............................................... 第六部分用户须知...................................................... 第9章故障、异常信息处理和定期检查 ..................................9.1一般性故障处理...................................................9.2打印机维护.......................................................9.2.1更换打印纸....................................................9.2.2自检测........................................................9.2.3运行操作......................................................9.3液晶屏维护....................................................... 第10章注意事项...................................................... 附录一技术指标........................................................附录二设备类型表...................................................... 附录三标准汉字码表.................................................... 附录四调试表格........................................................ 附录五整机内部接线示意图.............................................. 附录六简单操作说明....................................................第一部分概述GST9000火灾报警控制器（联动型）简介第1章 GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾消防主机操作说明
一、设立消防系统的目的和作用 二、海湾GST9000的基本操作指引 三、联动设备操作指引
一、设立消防主机的目的和作用
目的：通过先进的消防设备，最大限度 的减少因火灾造成的生命和财产的损失。
作用：消防主机即火灾报警控制器 火灾报警控制 器： 1）用来接收火灾信号并启动火灾报警装置。该设 备也可用来指示着火部位和记录有关信息。 2）能通过火警发送装置启动火灾报警信号或通过 自动消防灭火控制装置启动自动灭火设备和消防联 动控制设备。 3）自动的监视系统的正确运行和对特定故障给出 声、光报警。
：指用户操作控制器时，完成相应的命令， 改变系统状态的按键
“系统设置”、“用户 指用户需要设置控制器的参数、调试及改
设置”
变控制器设置时使用的按键
“空格”数字键（0-9）、 指用户输入数据用的数字或字符键，数字
“*”“#”等
键同时为菜单操作时快速进入菜单快捷键
指用户进行各种操作时均可能用到的按键
二、海湾GST9000的基本操作 - 常规键盘操
2.2.2 信息查询-火 警记录查询
进入“2、火警记录查 询”，可检查火警记录 信息，如图所示。每条 信息包括序号、火警发 生的时间、二次码、设 备类型及注释信息。本 控制器可查询系统最新 发生的1000条火警记录 信息。
二、海湾GST9000的基本操作 - 常规键盘操作
秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散；
2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员：
1）通知总值
班、总经理； 2）通知总值 班、总经理
同意后启动
现场联动设 备；3）请示 总经理同意 后，拨打119 报警。
JB-QG_T-GST9000控制器说明书
自检灯：黄色，当系统中有设备处于自检状态时，此灯点亮。
警报器消音灯：黄色，当控制器发出警报音响时，按“警报器消音/启动”键该灯点亮，警报器终止发出警报。如再次按下“警报器消音/启动”键或有新的警报发生时，警报器消音指示灯熄灭，同时警报器再次发出警报声。
本控制器采用图形化彩色显示界面，不同信息采用不同窗口显示，窗口颜色不同，界面清晰易懂、方便直观，通过简单的操作（通过键盘的数字键或方向键或通过触摸屏操作）就可实现系统提供的多种功能。
1.3灵活的模块化结构和多种功能配置选择
本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到14000点间的任意配置，若接入通讯板、CRT板和火警传输接口板，系统还可以提供与火灾显示盘、CRT和火警传输设备连接所需的标准接口。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
①主机
②智能手动消防启动盘
③多线制控制盘
④智能电源盘
⑤封板（可按需配置单元）
图2-2
上图说明：
①主机
②智能电源盘
③智能手动消防启动盘
④多线制控制盘
2.1.1
控制器内部结构图如图2-3所示，具体的内部连接线见“附录五整机内部接线示意图”。

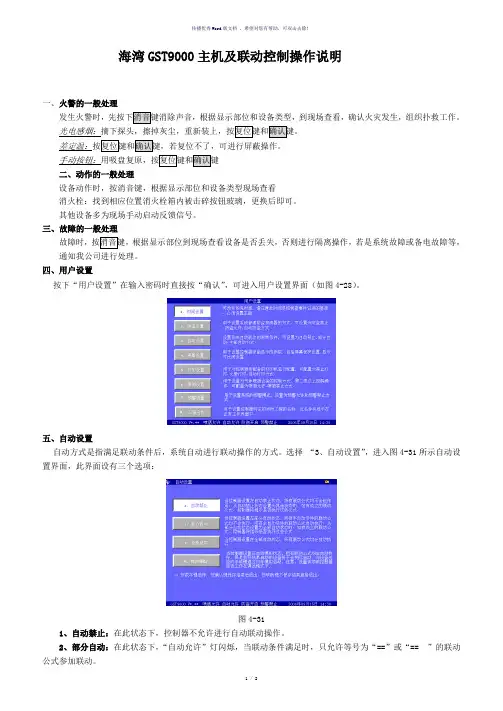

GST9000简单操作说明
海湾GST9000主机及联动控制操作说明一、火警的一般处理发生火警时，先按下消音键消除声音，根据显示部位和设备类型，到现场查看，确认火灾发生，组织扑救工作。
光电感烟：摘下探头，擦掉灰尘，重新装上，按复位键和确认键。
差定温：按复位键和确认键，若复位不了，可进行屏蔽操作。
手动按钮：用吸盘复原，按复位键和确认键二、动作的一般处理设备动作时，按消音键，根据显示部位和设备类型现场查看消火栓：找到相应位置消火栓箱内被击碎按钮玻璃，更换后即可。
其他设备多为现场手动启动反馈信号。
三、故障的一般处理故障时，按消音键，根据显示部位到现场查看设备是否丢失，否则进行隔离操作，若是系统故障或备电故障等，通知我公司进行处理。
四、用户设置按下“用户设置”在输入密码时直接按“确认”，可进入用户设置界面（如图4-28）。
五、自动设置自动方式是指满足联动条件后，系统自动进行联动操作的方式。
选择“3、自动设置”，进入图4-31所示自动设置界面，此界面设有三个选项：图4-311、自动禁止：在此状态下，控制器不允许进行自动联动操作。
2、部分自动：在此状态下，“自动允许”灯闪烁，当联动条件满足时，只允许等号为“==”或“==”的联动公式参加联动。
1 / 23、全部自动：在此状态下，“自动允许”灯点亮，当联动条件满足时，等号为“=”、“=”、“==”或“==”的联动公式均可以参加联动。
4、自动模拟：此功能仅用于工程调试。
在此状态下，当联动条件满足时，符合联动条件的手动手动消防启动键的红灯闪烁，表示联动公式已正确执行，但此状态下不启动外部被控设备。
六、设备的屏蔽与取消屏蔽当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。
按下“屏蔽/取消屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁），屏幕显示如图4-27所示。
屏幕左侧显示的是已经进行设备定义的可屏蔽设备，右侧显示的是已经被屏蔽的设备。
[实用参考]海湾9000操作说明书.doc
![[实用参考]海湾9000操作说明书.doc](https://img.taocdn.com/s3/m/b653357b376baf1ffc4fade6.png)
优质参考文档安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书(Ver.3.01，20RR.08)前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-20RR《火灾报警控制器》和GB 16806-20RR《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述 (1)第1章GST9000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第2章GST9000控制器（联动型）结构及配置说明 (4)2.1控制器结构及配置方式概述 (4)2.1.1内部结构及连接线示意 (5)2.2GST9000控制器主机结构说明 (7)2.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例） (7)2.2.2控制器主机内部结构说明 (9)2.3智能消防启动盘结构说明 (11)2.4GST9000控制器电源系统说明 (12)2.5GST-LD-D02智能电源盘结构说明 (13)2.6控制器对外接线端子说明 (14)第3章安装与调试 (15)3.1开箱检查 (15)3.2控制器的安装条件及方式 (15)3.3开机检查 (15)3.4外部设备检查 (15)3.5接线和设置 (16)3.6调试 (16)第三部分系统应用 (17)第4章一般性用户使用说明 (18)4.1开机、关机与自检 (18)4.2常规键盘操作 (19)4.2.1键盘按键的分类 (19)4.2.2数据输入的一般方法 (20)4.2.3汉字信息的输入方法 (20)4.2.4菜单操作的一般方法 (20)4.2.5信息查看操作的方法 (21)4.3键盘解锁和锁键盘 (21)4.3.1键盘解锁 (21)4.3.2锁键 (21)4.4信息显示 (21)4.4.1文本信息显示 (21)4.4.2图形信息显示 (24)4.5信息查询 (25)4.5.1历史记录查询 (26)4.5.1.2 火警记录查询 (26)4.5.2系统设备检查 (27)4.5.3联动公式检查 (31)4.5.4联动设备查询 (32)4.5.5工作信息检查 (32)4.6信息的打印 (33)4.7控制器声音提示及消音 (33)4.8警报器的消音及启动 (34)4.9火警传输直接控制 (34)4.10火警及故障的处理方法 (34)4.10.1火警的一般处理方法 (34)4.10.2故障的一般处理方法 (34)4.11设备的屏蔽与取消屏蔽 (34)4.12用户设置 (35)4.12.1时间设置 (36)4.12.2防盗设置 (36)4.12.3启动设置 (37)4.12.4屏幕设置 (39)4.12.5打印设置 (40)4.12.6喷洒设置 (41)4.12.7预警设置 (41)4.12.8工程名称 (43)4.13联动设备的手动启动与停动操作 (44)4.13.1对联动进行手动启动操作的条件 (44)4.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作 (44)4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作 (45)4.13.4利用多线制盘进行的手动启动/停动操作 (45)4.14联动设备的自动控制 (45)4.14.1实现自动联动的条件 (45)4.14.2自动联动逻辑的实现 (46)4.14.3延时启动的取消和直接启动控制 (46)4.14.4待联动设备禁止输出控制 (46)4.15气体灭火设备的启动和停动控制 (47)4.15.1气体灭火设备的启动条件 (47)4.15.2气体灭火设备的手动启动控制 (47)4.15.3气体灭火设备的自动联动控制 (48)4.15.4气体灭火设备的紧急停动控制 (48)4.16复位功能 (48)第5章系统管理员操作指南 (49)5.1密码设定 (49)5.1.1密码的分类 (49)5.1.2密码的更改 (49)5.2设备定义 (50)5.2.1设备定义的内容 (50)5.2.2设备定义操作 (51)5.2.3现场设备的定义实例 (57)5.2.4分区分层方式火灾显示盘定义实例 (57)5.2.5手动消防启动盘控制一般性设备的定义实例 (58)5.2.6手动消防启动盘控制气体灭火设备启动定义实例 (59)5.3自动联动公式的编辑方法 (59)5.3.1联动公式的格式 (59)5.3.2联动公式的编辑 (60)5.3.2.1新建联动公式 (60)5.3.2.2修改联动公式 (61)5.3.2.4快速定义联动公式 (61)5.3.3气体灭火设备的联动编程 (62)第6章系统调试功能说明 (64)6.1进入和退出调试状态 (64)6.2设备注册功能 (64)6.2.1设备注册 (65)6.2.2重码检测 (65)6.3设备调试 (65)6.3.1定点调试 (66)6.2.1.1直接启动 (66)6.2.1.2直接停动 (66)6.2.1.3功能监测 (67)6.2.1.4数据监测 (67)6.3.2修改设备编码 (67)6.3.3修改设备特性 (67)6.4自检功能 (68)6.4.1声光部件自检 (68)6.4.2输出功能自检 (68)6.4.3总线设备自检/取消自检 (68)第四部分配接多线制 (70)第7章配接多线制 (71)7.1概述 (71)7.2特点 (71)7.3控制应用 (71)7.3.1与GST-LD-8302C切换模块接线说明 (71)7.3.2控制应用举例 (71)7.4布线 (73)7.5结构特征 (73)7.5.1面板说明 (73)7.5.1.1 LD-KZC-100卡 (73)7.5.1.2 KZK-100卡 (73)7.6内部结构说明 (74)7.6.1使用及操作 (75)7.6.1.1 按键操作 (75)7.6.1.2自检 (75)7.6.2功能设定 (75)7.6.2.1 输出方式设定 (75)7.6.2.2 KZK-100卡编号设定 (75)7.6.2.3 LD-KZC-100卡编号设定 (76)7.7维修 (76)第五部分联网 (77)第8章联网 (78)8.1通讯功能概述 (78)8.2通讯卡结构特征 (78)8.3通讯系统的连接 (78)8.3.2CRT的连接 (78)8.3.3电话线远程网络的连接 (78)8.4GST控制网络 (79)8.4.1网络构成简介 (79)8.4.2网络功能 (79)8.4.3组网方式 (80)8.5GST网络系统应用示例 (81)8.6CRT显示系统 (82)8.6.1功能介绍 (82)8.6.2设置及操作 (82)8.7火灾显示盘汉字下载 (83)第六部分用户须知 (84)第9章故障、异常信息处理和定期检查 (85)9.1一般性故障处理 (85)9.2打印机维护 (85)9.2.1更换打印纸 (85)9.2.2自检测 (85)9.2.3运行操作 (86)9.3液晶屏维护 (86)第10章注意事项 (87)附录一技术指标 (88)附录二设备类型表 (89)附录三标准汉字码表 (90)附录四调试表格 (97)附录五整机内部接线示意图 (98)附录六简单操作说明 (99)第一部分概述GST9000火灾报警控制器（联动型）简介第1章GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
GST9000主机打操作
1. 手动禁止2. 手动允许GST9000主机打操作用户设置确认按3启动设置消防泵手动----手报无法启泵消防泵自动-----无法启泵主机手动栓内手报消防泵手动------无法启泵 主机自动消防泵自动------手报可以直接启泵消防学习总结：如下是卷帘门编码样子：F5-10050184卷帘下禁止放物品卷帘按钮禁止乱动卷帘远程操作只能降不能升。
卷帘控制开关灯亮时锁闭，不亮时打开。
通配符：*，表示这一位可以是0－9的任意数字。
消防泵都是一用一备两个泵：指针指1用2备时远程会启动1泵，指针指2用1备时远程会启动2泵。
自动喷水灭火系统-洒水喷头-------------------消防喷淋头承受的最大温度是多少？常用为68红色和93绿色1.在工作中不断学习，在实践中不断总结，慢慢地这一切就都成为自身的经验。
如今工作，经验是很重要的。
卷帘编码：05代表5层0代表东区184代表卷帘代码信息查询：2系统设备检查3按设备查询系统设置：回路号—01—设备编码：—189—二次码—010189—设备类型—27—：代表卷帘下设备注释：—地址—卷帘按钮：灯亮是锁，不亮是开。
主机常用键：信息查询，启动与停动，屏蔽与取消，市政供水管道：DN200，压力为0.25MPA室外消防火栓30L/S 室内消防栓40L/S屋顶水箱间设18M消防水箱，和2套增压稳压装置，能于主机联运的消防设备：可通过现场模块进行控制，也可在联动控制台上通过硬线手动控制，并接收其返馈信号。
海湾 操作说明书
2.1.1内部结构及连接线示意5
2.2GST9000控制器主机结构说明7
2.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例）7
2.2.2控制器主机内部结构说明9
2.3智能消防启动盘结构说明11
2.4GST9000控制器电源系统说明12
2.5GST-LD-D02智能电源盘结构说明13
4.2.2数据输入的一般方法20
4.2.3汉字信息的输入方法20
4.2.4菜单操作的一般方法20
4.2.5信息查看操作的方法21
4.3键盘解锁和锁键盘21
4.3.1键盘解锁21
4.3.2锁键21
4.4信息显示21
4.4.1文本信息显示21
4.4.2图形信息显示24
4.5信息查询25
4.5.1历史记录查询26
1.4配备智能化手动消防启动盘
本控制器配接智能化手动消防启动盘，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。
1.5具备全面自检功能的多线制控制盘
本控制器配备多线制控制盘，可对消防泵、排烟机、送风机等重要设备进行直接控制。本控制盘具有输出线断路、短路和接反故障检测以及指示灯检测功能，这些检测功能可最大限度的保障控制盘本身及其与重要设备之间连接的可靠性。
火警传输动作/反馈：红色，当系统中有火警信息传输时，该灯闪亮，当接收到火警传输设备的反馈信号后该灯常亮；有新的火警信息传输时，该灯再次闪亮。该灯可反映信息传输的最新状态。
工作灯：绿色，当控制器工作时，此灯点亮。
主电工作灯：绿色，当控制器由AC220V电源供电工作时，此灯点亮。
海湾9000操作简介
海湾9000操作简介一、一般性操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时，系统将全屏显示此信息；若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息，蓝色光条指向的窗口为当前窗口，用“窗口切换”键可以进行当前窗口切换。
2、消音在接收到火警、故障或动作等信息时，控制器的扬声器会发出相应的警报声加以提示，此时应按“消音”键，并派人到现场检查处理。
按下“消音”键后，消音指示灯点亮，扬声器终止发出警报。
3、复位（清除）当火警、故障或动作等处理完毕后，应按下“复位”键、“确认”键，可以实现清除当前所有火警、故障和动作显示及所有控制命令（一般当故障恢复时，系统中原有显示的故障信息会自动消失）。
4、隔离第一种方法：若外部设备（如010121号光电感烟探测器）发生故障因特殊原因不能及时排除时，应按下“隔离”键，输入用户编码（01012103），按“确认”键，将故障设备暂时从系统中隔离。
第二种方法：当信息显示外部设备（如010121号光电感烟探测器）发生故障或火警因特殊原因不能及时排除时，首先确保该信息显示是当前窗口（若不是按“窗口切换”键切换信息显示窗口）,按上下键选中当前窗口中的010121号器件，按确定，按“1”，按确定后该设备被屏蔽。
5、取消隔离（释放）若原隔离设备（如010121号光电感烟探测器）经修理或更换后，应按下“取消隔离”键，在“取消屏蔽窗口”按左右移动键将光标键动到“取消屏蔽”栏（在设备上第二个输入框中为取消屏蔽栏，第一个为屏蔽设备栏,一定不要搞错了），输入用户编码（01012103），按“确认”键，将设备恢复到正常状态。
重要提示：A.当有火警信息时，按下“消音”键后应马上派人到现场确认；对于故障或动作信息，也应尽快派人到现场检查维修。
B.在外部设备被隔离期间，控制器将不再对其进行监视与控制。
例如：某探测器被隔离后，该探测器将不会发送报警信号；某被控设备模块被隔离后，在控制室将不能实现远程控制该设备。
海湾9000主机操作
GST-9000火灾报警控制系统软件用户手册(Ver1.01,2006.04)海湾安全技术有限公司软件使用说明书The Intelligent Solution目录第1章系统简介 (1)1.1系统特点 (1)1.2系统配置 (1)1.2.1软件环境 (1)1.2.2硬件环境 (1)第2章系统的安装及卸载 (1)2.1安装程序 (1)2.2执行程序 (4)2.3卸载程序 (4)第3章用户使用说明 (5)3.1概述 (5)3.2用户操作步骤及说明 (6)3.2.1创建Gst9000控制器文件 (6)3.2.2创建定义文件 (9)3.2.3数据下载 (15)3.2.4采集数据 (17)3.2.5生成报表 (18)3.2.6实时操作 (19)3.2.7回路计算 (21)第1章系统简介1.1系统特点GST-9000火灾报警控制系统软件的主要功能是用于调试和配置GST9000火灾报警控制器。
该软件在整体上界面美观、大方、人机界面友好，功能完备，操作灵活，可与海湾集团所生产的GST9000火灾报警控制器（联动型）通讯，可将回路设备、手动盘设备、联动公式等进行定义，并将这些定义信息下载到控制器或从控制器上传至本软件中，从而大大简化了消防系统的工程调试工作，方便现场调试人员进行工程定义及诊断。
它主要具有以下主要功能：●回路设备定义●联动公式定义●手动键定义●下载定义信息至控制器●采集控制器定义信息●生成信息报表●设备启动/停动，隔离/释放1.2系统配置1.2.1软件环境操作系统：Win98,Win2000,WinXP1.2.2硬件环境●内存：256M以上●CPU：PIII1G以上●硬盘：2G以上第2章系统的安装及卸载2.1安装程序本系统的安装程序发布文件名称为Setup.exe，双击setup文件，系统提示开始安装GST-9000火灾报警控制系统软件，如图2-1所示。
图2-1点击“下一步”按钮系统弹出询问选择目的路径对话框，如图2-2所示。
海湾GST-9000主机操作说明
消防培训（消防报警主机）01设立消防系统的目的和作用CONTENT203联动设备操作指引海湾GST9000的基本操作指引设立消防主机的目的和作用01生命和财产的损失。
海湾GST9000的基本操作指引02简介名称：GST9000火灾报警控制器（联动型）电源开关开启流程：3 → 1 → 2关闭流程：2 → 1 → 3 123检查设备运行情况设备执行是否正确时间是否准确主机运行状态显示气体灭火模块显示联动信息显示主机各类故障显示各类报警、屏蔽、监管反馈，一般伴有声光提示•2.1按键分类按键名称按键作用信息查询类按键“浏览火警”、“信息查询”、“窗口切换”、“图形/文本”指用户查询各类信息时，用来进行显示信息切换的按键，属于用户经常操作的按键特殊功能类按键“火警确认”、“消音”、“警报器消音/启动”、“火警传输直接控制”、“复位”、“自检”、“启动/停动”、“屏蔽/取消屏蔽”指用户操作控制器时，完成相应的命令，改变系统状态的按键设置功能类按键“系统设置”、“用户设置”指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键字符键“空格”数字键（0-9）、“*”“#”等指用户输入数据用的数字或字符键，数字键同时为菜单操作时快速进入菜单快捷键操作键指用户进行各种操作时均可能用到的按键二、海湾G S T9000的基本操作—常规键盘操作2.2常规键盘操作选择焦点屏幕“选中”键，选择焦点窗口焦点窗口；当信息种类多于2所示，在图4-74-8所示界面。
•-运行记录查询进入“1、运行记录查询”，可检查运行记录信息，如图所有的报警信息，发出的命令和进行的设置。
每条信息包括序号、信息类型、信息发生的时间、二次码、设备类型及注释信息。
本控制器可查询系统最新发生的3200条记录。
-火警记录查询进入“2、火警记录查询”，可检查火警记录信息，如图所示。
每条信息包括序号、火警发生的时间、二次码、设备类型及注释信息。
本控制器可查询系统最新发生的1000条火警记录信息。
海湾操作说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书(Ver.3.01，2007.08)前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述........................................................ 第1章GST9000火灾报警控制器(联动型)简介 ............................. 第二部分结构·安装·调试............................................. 第2章GST9000控制器（联动型）结构及配置说明..........................2.1控制器结构及配置方式概述.........................................2.1.1内部结构及连接线示意..........................................2.2GST9000控制器主机结构说明........................................2.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例）...............2.2.2控制器主机内部结构说明........................................2.3智能消防启动盘结构说明...........................................2.4GST9000控制器电源系统说明........................................2.5GST-LD-D02智能电源盘结构说明.....................................2.6控制器对外接线端子说明........................................... 第3章安装与调试....................................................3.1开箱检查.........................................................3.2控制器的安装条件及方式...........................................3.3开机检查.........................................................3.4外部设备检查.....................................................3.5接线和设置.......................................................3.6调试............................................................. 第三部分系统应用...................................................... 第4章一般性用户使用说明............................................4.1开机、关机与自检.................................................4.2常规键盘操作.....................................................4.2.1键盘按键的分类................................................4.2.2数据输入的一般方法............................................4.2.3汉字信息的输入方法............................................4.2.4菜单操作的一般方法............................................4.2.5信息查看操作的方法............................................4.3键盘解锁和锁键盘.................................................4.3.1键盘解锁......................................................4.3.2锁键..........................................................4.4信息显示.........................................................4.4.1文本信息显示..................................................4.4.2图形信息显示..................................................4.5信息查询.........................................................火警记录查询.........................................................4.5.2系统设备检查..................................................4.5.3联动公式检查..................................................4.5.4联动设备查询..................................................4.5.5工作信息检查..................................................4.5.6气体信息查询..................................................4.6信息的打印.......................................................4.7控制器声音提示及消音.............................................4.8警报器的消音及启动...............................................4.9火警传输直接控制.................................................4.10火警及故障的处理方法 ...........................................4.10.1火警的一般处理方法............................................4.10.2故障的一般处理方法............................................4.11设备的屏蔽与取消屏蔽.............................................4.12用户设置 .......................................................4.12.1时间设置......................................................4.12.2防盗设置......................................................4.12.3启动设置......................................................4.12.4屏幕设置......................................................4.12.5打印设置......................................................4.12.6喷洒设置......................................................4.12.7预警设置......................................................4.12.8工程名称......................................................4.13联动设备的手动启动与停动操作 ...................................4.13.1对联动进行手动启动操作的条件..................................4.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作................4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作.............4.13.4利用多线制盘进行的手动启动/停动操作...........................4.14联动设备的自动控制 .............................................4.14.1实现自动联动的条件............................................4.14.2自动联动逻辑的实现............................................4.14.3延时启动的取消和直接启动控制..................................4.14.4待联动设备禁止输出控制........................................4.15气体灭火设备的启动和停动控制 ...................................4.15.1气体灭火设备的启动条件........................................4.15.2气体灭火设备的手动启动控制....................................4.15.3气体灭火设备的自动联动控制....................................4.15.4气体灭火设备的紧急停动控制....................................4.16复位功能 ....................................................... 第5章系统管理员操作指南............................................5.1密码设定.........................................................5.1.1密码的分类....................................................5.2设备定义.........................................................5.2.1设备定义的内容................................................5.2.2设备定义操作..................................................5.2.3现场设备的定义实例............................................5.2.4分区分层方式火灾显示盘定义实例................................5.2.5手动消防启动盘控制一般性设备的定义实例........................5.2.6手动消防启动盘控制气体灭火设备启动定义实例....................5.3自动联动公式的编辑方法...........................................5.3.1联动公式的格式................................................5.3.2联动公式的编辑................................................新建联动公式.........................................................修改联动公式.........................................................删除联动公式.........................................................快速定义联动公式.....................................................5.3.3气体灭火设备的联动编程........................................ 第6章系统调试功能说明..............................................6.1进入和退出调试状态...............................................6.2设备注册功能.....................................................6.2.1设备注册......................................................6.2.2重码检测......................................................6.3设备调试.........................................................6.3.1定点调试......................................................直接启动.............................................................直接停动.............................................................功能监测.............................................................数据监测.............................................................6.3.2修改设备编码..................................................6.3.3修改设备特性..................................................6.4自检功能.........................................................6.4.1声光部件自检..................................................6.4.2输出功能自检..................................................6.4.3总线设备自检/取消自检......................................... 第四部分配接多线制.................................................... 第7章配接多线制....................................................7.1概述.............................................................7.2特点.............................................................7.3控制应用.........................................................7.3.1与GST-LD-8302C切换模块接线说明................................7.3.2控制应用举例..................................................7.4布线.............................................................7.5结构特征.........................................................卡...................................................................卡...................................................................7.6内部结构说明.....................................................7.6.1使用及操作....................................................按键操作.............................................................自检.................................................................7.6.2功能设定......................................................输出方式设定.........................................................卡编号设定...........................................................卡编号设定...........................................................7.7维修............................................................. 第五部分联网.......................................................... 第8章联网..........................................................8.1通讯功能概述.....................................................8.2通讯卡结构特征...................................................8.3通讯系统的连接...................................................8.3.1GST控制网络的连接.............................................8.3.2CRT的连接.....................................................8.3.3电话线远程网络的连接..........................................8.4GST控制网络......................................................8.4.1网络构成简介..................................................8.4.2网络功能......................................................8.4.3组网方式......................................................8.5GST网络系统应用示例..............................................8.6CRT显示系统......................................................8.6.1功能介绍......................................................8.6.2设置及操作....................................................8.7火灾显示盘汉字下载............................................... 第六部分用户须知...................................................... 第9章故障、异常信息处理和定期检查 ..................................9.1一般性故障处理...................................................9.2打印机维护.......................................................9.2.1更换打印纸....................................................9.2.2自检测........................................................9.2.3运行操作......................................................9.3液晶屏维护....................................................... 第10章注意事项...................................................... 附录一技术指标........................................................附录二设备类型表...................................................... 附录三标准汉字码表.................................................... 附录四调试表格........................................................ 附录五整机内部接线示意图.............................................. 附录六简单操作说明....................................................第一部分概述GST9000火灾报警控制器（联动型）简介第1章 GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾消防主机操作说明
秩序员：报监控 中心，讲明火势 ，同时使用灭火 器扑救灭火。
秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散； 2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员： 1 ）通知通讯 联络组、疏 消防监控员： 散 引 导 组 、 1 ）通知总值 后勤保障组、 班、总经理； 救 护 警 戒 组 2 ）通知总值 的人员展开 班、总经理 救援； 同意后启动 2 ）通知第二 现场联动设 梯队秩序员， 备； 3 ）请示 按总指挥指 总经理同意 令拨打 120 、 后，拨打 119 110 、供电、 报警。 燃气公司的 联系电话。
现场设备
通知工程维 修
临时屏蔽（ 需通知主管 经主管同意 后方可执行
维修完毕后 恢复屏蔽
二、海湾GST9000的基本操作 2.6 复位键的使用
- 常规键盘操作
清除当前 的所有火 警、故障 和反馈显 示
复位所有 联动设备
复位所有 总线制被 控设备和 手动消防 启动盘、 多线制盘 上的状态 指示灯
清除正处 于请求和 延时请求 启动的命 令
3
三、联动设备操作指引 - 手动操作
步骤一 步骤二 步骤三
1
7
6
9
8
1、发生火警时 1 和 5 会有信息及声光提示 2、监控人员根据 1 提示信息通知现场秩序员查看现场情况，同 时可点 2 进行消音处理，待秩序员跑点，确认为真实火情后点 4 进行火警确 3、迅速点击 6 启动消防报警声光，然后通过 消防主机 7 多线盘 功能键盘直接控制火灾相关区域设备动作如：正压送风、电梯迫降 设置 等,如需使用消防灭火系统先将 8 控制钥匙由禁止调整为允许， 在根据信息提示 9 开启相关喷淋泵和消火栓泵 4、待确认火情被扑灭后，先手动停止 6 7 8 9 后点击 3 对主 机进行复位
海湾 操作说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书(Ver.3.01，2007.08)前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述..................................................... 第1章GST9000火灾报警控制器(联动型)简介........................... 第二部分结构·安装·调试 .......................................... 第2章GST9000控制器（联动型）结构及配置说明 .......................2.1控制器结构及配置方式概述......................................2.1.1内部结构及连接线示意.......................................2.2GST9000控制器主机结构说明.....................................2.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例）............2.2.2控制器主机内部结构说明.....................................2.3智能消防启动盘结构说明........................................2.4GST9000控制器电源系统说明.....................................2.5GST-LD-D02智能电源盘结构说明..................................2.6控制器对外接线端子说明........................................ 第3章安装与调试..................................................3.1开箱检查......................................................3.2控制器的安装条件及方式........................................3.3开机检查......................................................3.4外部设备检查..................................................3.5接线和设置....................................................3.6调试.......................................................... 第三部分系统应用................................................... 第4章一般性用户使用说明..........................................4.1开机、关机与自检..............................................4.2常规键盘操作..................................................4.2.1键盘按键的分类.............................................4.2.2数据输入的一般方法.........................................4.2.3汉字信息的输入方法.........................................4.2.4菜单操作的一般方法.........................................4.2.5信息查看操作的方法.........................................4.3键盘解锁和锁键盘..............................................4.3.1键盘解锁...................................................4.3.2锁键.......................................................4.4信息显示......................................................4.4.1文本信息显示...............................................4.4.2图形信息显示...............................................4.5信息查询......................................................4.5.1历史记录查询...............................................火警记录查询 .....................................................4.5.2系统设备检查...............................................4.5.3联动公式检查...............................................4.5.4联动设备查询...............................................4.5.5工作信息检查...............................................4.5.6气体信息查询...............................................4.6信息的打印....................................................4.7控制器声音提示及消音..........................................4.8警报器的消音及启动............................................4.9火警传输直接控制..............................................4.10火警及故障的处理方法........................................4.10.1火警的一般处理方法.........................................4.10.2故障的一般处理方法.........................................4.11设备的屏蔽与取消屏蔽..........................................4.12用户设置....................................................4.12.1时间设置...................................................4.12.2防盗设置...................................................4.12.3启动设置...................................................4.12.4屏幕设置...................................................4.12.5打印设置...................................................4.12.6喷洒设置...................................................4.12.7预警设置...................................................4.12.8工程名称...................................................4.13联动设备的手动启动与停动操作................................4.13.1对联动进行手动启动操作的条件...............................4.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作.............4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作..........4.13.4利用多线制盘进行的手动启动/停动操作........................4.14联动设备的自动控制..........................................4.14.1实现自动联动的条件.........................................4.14.2自动联动逻辑的实现.........................................4.14.3延时启动的取消和直接启动控制...............................4.14.4待联动设备禁止输出控制.....................................4.15气体灭火设备的启动和停动控制................................4.15.1气体灭火设备的启动条件.....................................4.15.2气体灭火设备的手动启动控制.................................4.15.3气体灭火设备的自动联动控制.................................4.15.4气体灭火设备的紧急停动控制.................................4.16复位功能.................................................... 第5章系统管理员操作指南..........................................5.1密码设定......................................................5.1.1密码的分类.................................................5.1.2密码的更改.................................................5.2设备定义......................................................5.2.1设备定义的内容.............................................5.2.2设备定义操作...............................................5.2.3现场设备的定义实例.........................................5.2.4分区分层方式火灾显示盘定义实例.............................5.2.5手动消防启动盘控制一般性设备的定义实例.....................5.2.6手动消防启动盘控制气体灭火设备启动定义实例.................5.3自动联动公式的编辑方法........................................5.3.1联动公式的格式.............................................5.3.2联动公式的编辑.............................................新建联动公式 .....................................................修改联动公式 .....................................................删除联动公式 .....................................................快速定义联动公式 .................................................5.3.3气体灭火设备的联动编程..................................... 第6章系统调试功能说明............................................6.1进入和退出调试状态............................................6.2设备注册功能..................................................6.2.1设备注册...................................................6.2.2重码检测...................................................6.3设备调试......................................................6.3.1定点调试...................................................直接启动 .........................................................直接停动 .........................................................功能监测 .........................................................数据监测 .........................................................6.3.2修改设备编码...............................................6.3.3修改设备特性...............................................6.4自检功能......................................................6.4.1声光部件自检...............................................6.4.2输出功能自检...............................................6.4.3总线设备自检/取消自检...................................... 第四部分配接多线制 ................................................. 第7章配接多线制..................................................7.1概述..........................................................7.2特点..........................................................7.3控制应用......................................................7.3.1与GST-LD-8302C切换模块接线说明.............................7.3.2控制应用举例...............................................7.4布线..........................................................7.5结构特征......................................................7.5.1面板说明...................................................卡 ...............................................................卡 ...............................................................7.6内部结构说明..................................................7.6.1使用及操作.................................................按键操作 .........................................................自检 .............................................................7.6.2功能设定...................................................输出方式设定 .....................................................卡编号设定 .......................................................卡编号设定 .......................................................7.7维修.......................................................... 第五部分联网....................................................... 第8章联网........................................................8.1通讯功能概述..................................................8.2通讯卡结构特征................................................8.3通讯系统的连接................................................8.3.1GST控制网络的连接..........................................8.3.2CRT的连接..................................................8.3.3电话线远程网络的连接.......................................8.4GST控制网络...................................................8.4.1网络构成简介...............................................8.4.2网络功能...................................................8.4.3组网方式...................................................8.5GST网络系统应用示例...........................................8.6CRT显示系统...................................................8.6.1功能介绍...................................................8.6.2设置及操作.................................................8.7火灾显示盘汉字下载............................................ 第六部分用户须知................................................... 第9章故障、异常信息处理和定期检查................................9.1一般性故障处理................................................9.2打印机维护....................................................9.2.1更换打印纸.................................................9.2.2自检测.....................................................9.2.3运行操作...................................................9.3液晶屏维护.................................................... 第10章注意事项.................................................... 附录一技术指标..................................................... 附录二设备类型表................................................... 附录三标准汉字码表 ................................................. 附录四调试表格..................................................... 附录五整机内部接线示意图 ........................................... 附录六简单操作说明 .................................................第一部分概述GST9000火灾报警控制器（联动型）简介第1章 GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾消防主机操作说明
2.5.2 火警及故障的处理方法 -火警的一般处理方
法
确认误报，向 消控中心说明
原因
主机复位
做好记录
消防监控 员： 接到火警 ，通知就 近商管员
秩序员： 到现场查 看并回复
秩序员： 报监控 中心，讲明火势 ，同时使用灭火 器扑救灭火。
秩序员 ： 报监 控中心 ，讲明 火势， 同时使 用灭火 器扑救 灭火。
：指用户操作控制器时，完成相应的命令， 改变系统状态的按键
“系统设置”、“用户 指用户需要设置控制器的参数、调试及改
设置”
变控制器设置时使用的按键
“空格”数字键（0-9）、 指用户输入数据用的数字或字符键，数字
“*”“#”等
键同时为菜单操作时快速进入菜单快捷键
指用户进行各种操作时均可能用到的按键
二、海湾GST9000的基本操作 - 常规键盘操作
2 ）通知第二 梯队秩序员， 按总指挥指 令拨打 120、 110、供电、 燃气公司的 联系电话。
消防监控 员：利用 监控观察 现场情况， 结合现场 员工做好 应急小组 之间沟通 协调，并 做好记录
二、海湾GST9000的基本操作 - 常规键盘操作
2.5.3 火警及故障的处理方法 -故障的一般处理方
秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散；
2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员：
1 ）通知总值 班、总经理； 2）通知总值 班、总经理 同意后启动
现场联动设 备； 3）请示
总经理同意 后，拨打 119 报警。
消防监控员： 1 ）通知通讯 联络组、疏 散引导组、 后勤保障组、 救护警戒组 的人员展开 救援；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海湾 GST-9000 用户使用说明
1.1常规键盘操作
1.1.1键盘按键的分类
控制器键盘示意图如图1-1、 1-2 所示。
浏览火警信息查询窗口切换火警确认
选
中消音警报器火警传输复位
消音 / 启动直接控制
图1-1
1 2 ABC 3 DEF 确认系统设置用户设置
4 GHI
5 JKL
6 MNO 取消图形/ 文本自检
7 PQRS 8 TUV 9 WXYZ 空格
启动/ 停动
屏蔽/
取消屏蔽
* 0 # + =
图1-2
按照控制器各按键的功能来划分，可以分为信息查询类按键、特殊功能类按键、设置功能
类按键、字符键和操作键。
信息查询类按键：指用户查询各类信息时，用来进行显示信息切换的按键，属于用户
经常操作的按键，包括：“浏览火警” 、“信息查询” 、“窗口切换” 、“图形/文本”。
特殊功能类按键：指用户操作控制器时，完成相应的命令，改变系统状态的按键，包
括：“火警确认” 、“消音”、“警报器消音 / 启动”、“火警传输直接控制” 、“复
位”、“自检”、“启动 / 停动”、“屏蔽 / 取消屏蔽”。
设置功能类按键：指用户需要设置控制器的参数、调试及改变控制器设置时使用的按
键，包括：“系统设置”、“用户设置” 。
操作键：指用户进行各种操作时均可能用到的按键，包括：、、或
、选
中“确认”、“取消”。
、
本控制器除具有本机键盘外，还可配接标准键盘，并具有触摸屏操作功能，可利用外接键
盘及触摸屏进行数据输入或菜单选择等操作。
1.2信息查询
按下“信息查询”液晶屏将显示图1-3 所示界面。
图1-3
1.2.1历史记录查询
选择“ 1、历史记录查询”可对运行记录、火警记录和操作记录进行查询。
如图1-4 所示。
图1-4
运行记录查询
进入“ 1、运行记录查询” ，可检查运行记录信息，如图1-5 所示。
运行记录包括所有的报
警信息，发出的命令和进行的设置。
每条信息包括序号、信息类型、信息发生的时间、二次码、
设备类型及注释信息。
本控制器可查询系统最新发生的3200 条记录。
图1-5
火警记录查询
进入“ 2、火警记录查询” ，可检查火警记录信息，如图1-6 所示。
每条信息包括序号、火
警发生的时间、二次码、设备类型及注释信息。
本控制器可查询系统最新发生的1000 条火警记录信息。
图1-6
1.3警报器的消音及启动
在发生火警时，控制器所连接的警报器将发出报警声，提示人员有火警存在，如果值班人
员发现不是真实火警时，可以按“警报器消音 / 启动” 键，来禁止警报器和讯响器发出声音报警，
警报器消音的同时控制器的警报器消音指示灯点亮，有新的火警发生时，警报器将再次发出声
音报警，同时控制器的警报器消音指示灯熄灭。
也可以通过按下“警报器消音/ 启动”键来手动启动控制器所连接的警报器，在按确认键后，警报器和讯响器将启动。
“警报器消音/ 启动”键需要使用用户密码（或更高级密码）解锁后才能进行操作。
1.4火警传输直接控制
在发生火警时，控制器直接（或按照联动控制关系）启动火警传输设备。
值班人员也可以
通过“火警传输直接控制”按键直接启动火警传输设备。
“火警传输直接控制”键需要使用用户密
码（或更高级密码）解锁后才能进行操作。
1.5火警及故障的处理方法
1.5.1火警的一般处理方法
当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
若确认为火灾发生，应立刻通知消防部门，并组织人员疏散。
若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大
的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，
请联系售后服务人员解决。
1.5.2故障的一般处理方法
故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；
警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8 小时以上，直
至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提
示 1 小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48 小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供
的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备
恢复。
1.6设备的屏蔽与取消屏蔽
当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它屏蔽掉，待修理或更换后，
再利用取消屏蔽功能将设备恢复。
用触摸屏操作的方法：系统默认的状态为可屏蔽设备或取消屏蔽列表框中显示全部可屏蔽
设备或可取消屏蔽设备，直接点击可屏蔽设备或取消屏蔽列表框区域的屏幕，可直接选择设备
二次码，被选中的设备二次码反白显示，再次点击被选中的设备二次码，选中的设备二次码写
入到相应设备提示框，点击屏幕“屏蔽”按钮或“取消”按钮，可屏蔽/ 取消屏蔽该设备。
图1-7
本控制器还可对报故障的设备实现直接屏蔽，即当有设备报故障时，可通过按“确认”键
对焦点信息所对应的设备进行屏蔽，而不需输入屏蔽二次码。
若对本机警报器进行屏蔽操作，则用户编码前六位为本机二次码，设备类型为76-警报输出，确认后本机警报器将被屏蔽，声光警报器屏蔽指示灯点亮．取消屏蔽操作类似，不再赘述。
若对本机火警传输设备进行屏蔽操作，则用户编码前六位为本机二次码，设备类型为77- 火警传输，确认后本机火警传输设备被屏蔽，火警传输故障/屏蔽指示灯常亮．取消屏蔽操作类似，不再赘述。
注意：在进行“屏蔽” 、“取消屏蔽” 、“启动 / 停动”等操作中输入设备的编码时，可以
使用通配符“ * ”，表示这一位可以是 0~9 中的任意数字，这个功能可以使我们方便的将一类设备
屏蔽、取消屏蔽、启动或停动。
例如：如果要屏蔽掉系统中所有的防盗探测器，我们可以在屏蔽
操作时输入：“48”，这样所有防盗模块将被屏蔽。
其中“48”为防盗模块设备类型代码。
1.7复位功能
当火警或故障等处理完毕后，对控制器进行复位操作，操作方法为按下“复位”键，输入
用户密码并确认。
复位可以实现以下功能：
清除当前的所有火警、故障和反馈显示。
复位所有联动设备。
复位所有总线制被控设备和手动消防启动盘、多线制盘上的状态指示灯。
清除正处于请求和延时请求启动的命令。
清除消音状态。
清除所有的火灾显示盘显示。
清除屏蔽显示，但屏蔽内容依旧起作用，屏蔽指示灯依然点亮。
