低压电气配电柜、操作台、操作箱 使用说明手册
低压电气配电柜、操作台、操作箱-使用说明书说课讲解
低压电气配电柜、操作台、操作箱使用说明书中冶南方（武汉）自动化有限公司二○一六年四月目录概述 (3)供货范围的产品介绍 (3)低压配电柜的运行维护 (16)低压配电柜检修维护保养方案 (18)安全注意事项 (18)结束语 (20)一、概述：本说明适用于中冶南方（武汉）自动化有限公司给日照酸再生供货的MCC柜、PLC柜、操作台、操作箱。
二、供货范围的产品介绍:主要产品包括：PLC柜MCC配电柜变频调速柜电气操作台箱小型动力配电柜配电箱2.1、PLC柜1.产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计非标PLC控制柜，完成多行业的生产线全功能自动化控制。
配合HMI、控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。
PLC控制柜具有过载、短路、缺相保护等保护功能。
它具有结构紧凑、工作稳定、功能齐全。
可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。
PLC控制柜能适应各种大小规模的工业自动化控制场合。
2.使用环境条件（1）、周围空气温度：最高温度+55℃，最低温度-15℃；（2）、环境湿度：日平均相对湿度不大于90%，月平均相对湿度不大于85%；（3）、海拔：设备安装场所最大海拔高度1000米；（4）、地震：地震烈度不超过8度；（5）、周围空气：应不受腐蚀性或可燃性气体、水蒸汽等明显污染；（6）、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足I类要求。
3.结构特点控制柜体使用优质冷轧钢板一次加工成型的九折弯立柱，使用刚插件和焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。
2.2 MCC低压配电柜1.产品概述：MCC电机控制中心是将各种电机控制单元及计量设备高度集成的电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。

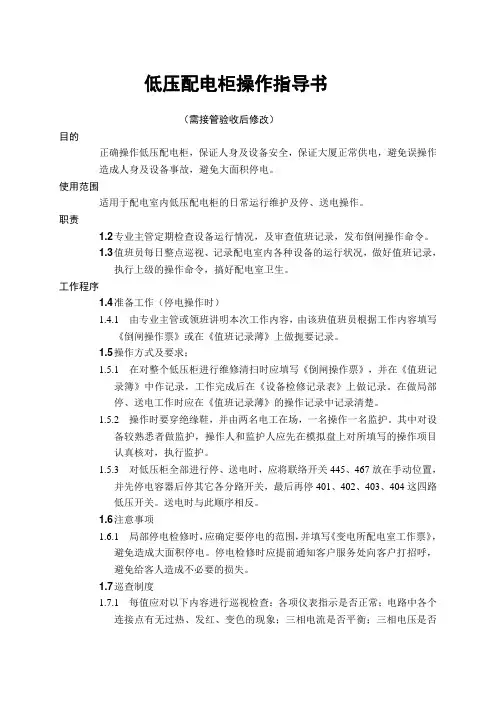

低压配电柜操作指导书
低压配电柜操作指导书（需接管验收后修改）目的正确操作低压配电柜，保证人身及设备安全，保证大厦正常供电，避免误操作造成人身及设备事故，避免大面积停电。
使用范围适用于配电室内低压配电柜的日常运行维护及停、送电操作。
职责1.2 专业主管定期检查设备运行情况，及审查值班记录，发布倒闸操作命令。
1.3 值班员每日整点巡视、记录配电室内各种设备的运行状况，做好值班记录，执行上级的操作命令，搞好配电室卫生。
工作程序1.4 准备工作（停电操作时）1.4.1由专业主管或领班讲明本次工作内容，由该班值班员根据工作内容填写《倒闸操作票》或在《值班记录薄》上做扼要记录。
1.5 操作方式及要求；1.5.1在对整个低压柜进行维修清扫时应填写《倒闸操作票》，并在《值班记录簿》中作记录，工作完成后在《设备检修记录表》上做记录。
在做局部停、送电工作时应在《值班记录薄》的操作记录中记录清楚。
1.5.2操作时要穿绝缘鞋，并由两名电工在场，一名操作一名监护。
其中对设备较熟悉者做监护，操作人和监护人应先在模拟盘上对所填写的操作项目认真核对，执行监护。
1.5.3对低压柜全部进行停、送电时，应将联络开关445、467放在手动位置，并先停电容器后停其它各分路开关，最后再停401、402、403、404这四路低压开关。
送电时与此顺序相反。
1.6 注意事项1.6.1局部停电检修时，应确定要停电的范围，并填写《变电所配电室工作票》，避免造成大面积停电。
停电检修时应提前通知客户服务处向客户打招呼，避免给客人造成不必要的损失。
1.7 巡查制度1.7.1每值应对以下内容进行巡视检查：各项仪表指示是否正常；电路中各个连接点有无过热、发红、变色的现象；三相电流是否平衡；三相电压是否正常；各种低压电器有无异常声音及气味；空气开关、交流接触器的灭弧罩是否完好；配电装置及低压电器表面否清洁；电路器外壳有无凹凸不平及鼓肚现象，电路器有无异常声响，操作、维修通道是否保持通畅；接地线是否良好；母线运行是否正常，有无异常声响。

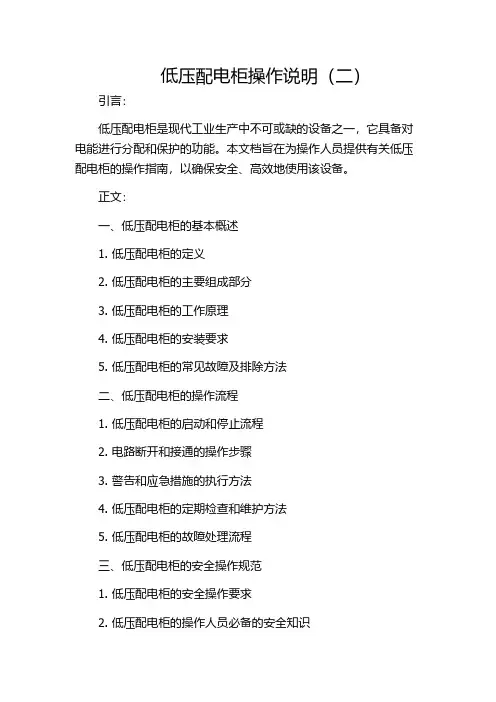

低压配电柜操作说明(二)
低压配电柜操作说明（二）引言：低压配电柜是现代工业生产中不可或缺的设备之一，它具备对电能进行分配和保护的功能。
本文档旨在为操作人员提供有关低压配电柜的操作指南，以确保安全、高效地使用该设备。
正文：一、低压配电柜的基本概述1. 低压配电柜的定义2. 低压配电柜的主要组成部分3. 低压配电柜的工作原理4. 低压配电柜的安装要求5. 低压配电柜的常见故障及排除方法二、低压配电柜的操作流程1. 低压配电柜的启动和停止流程2. 电路断开和接通的操作步骤3. 警告和应急措施的执行方法4. 低压配电柜的定期检查和维护方法5. 低压配电柜的故障处理流程三、低压配电柜的安全操作规范1. 低压配电柜的安全操作要求2. 低压配电柜的操作人员必备的安全知识3. 防止触电和火灾的预防措施4. 输电线路的安全操作技巧5. 遇到意外情况时的应急处理方法四、低压配电柜的节能和环保指导1. 低压配电柜的节能意义和原则2. 如何合理利用低压配电柜进行电能节约3. 低压配电柜的环保维护方法4. 废旧低压配电柜的处理和回收办法5. 低压配电柜的环保监测和评估建议五、低压配电柜的未来发展趋势1. 低压配电柜的技术创新方向2. 智能化低压配电柜的发展前景3. 低压配电柜与可再生能源的结合4. 低压配电柜的网络化管理趋势5. 提升低压配电柜安全性能的研究方向总结：本文旨在为操作人员提供低压配电柜的操作指南，从基本概述、操作流程、安全操作规范、节能环保指导以及未来发展趋势等五个大点进行详细的阐述。
通过正确操作和遵守安全规范，能够确保低压配电柜的安全和高效运行，同时也为未来发展提供了一些参考。
低压配电柜操作作业指导书
一、目的
保证配电柜正常运行，确保供电正常。
二、适用范围
XXXX小区
三、方法和过程控制
3.1在操作配电柜前先检查各仪表指示灯是否正常。
3.2操作前，操作人员必须穿戴好绝缘鞋、绝缘手套。
3.3送电操作
3.3.1当变压器供电时，AA1柜进线总开关的分闸指示灯亮。
A.按下进线总开关合闸按钮，合闸指示灯亮。
B.将DP2“Ⅰ”位置,电容补偿启动
C.然后将负荷用电开关逐旋到相应的位置，各负荷开关指示灯亮。
3.4停电操作
3.4.1把所有负荷开关扳到相应位置，并检查指示灯是否灭掉。
3.4.2按下母线开关柜开关分闸按钮，分闸指示灯亮。
3.4.3把对应的无功功率补偿柜开关扳到“O”位置。
3.4.4按下进线总开关分闸按钮，分闸指示灯亮。
3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常，并确认是否完全停电。
3.4.6在对配电柜检修时必须停电进行，挂上“有人工作，严禁合闸”标识，并且挂好接地线，有一人监护才能够进行。
检修完毕，拆除接地线，检查柜内没有工具及其它零配件，正常后方可进行规定程序送电。
四、支持性文件
01临时停电申请单
02配电房作业操作票
03 低压配电运行记录
04综合电房巡查表
05变配电设备维护保养记录06电房外来人员登记表。
低压配电柜使用说明
低压配电柜使用说明一、低压配电柜的作用和功能低压配电柜是电力系统中的一种重要设备，用于控制和分配电能，保护电气设备，并提供安全、稳定、可靠的电力供应。
低压配电柜通过对电源输入和输出进行控制，保证电能在不同电路间的合理分配，以满足电力需求，同时通过各种保护装置对电路进行监测和保护，确保设备和人员的安全。
二、低压配电柜的主要组成部分1.进线开关：用于将电能从外部电源导入低压配电柜中，一般采用空气开关或断路器作为进线开关。
2.入线柜：接收进线电路提供的电能，并通过开关装置将电能引入配电柜内不同的电路中。
3.配电开关：用于在配电柜内将电能从入线柜引到出线柜中的各个支路。
4.出线柜：将配电开关引出的电能提供给各个终端设备。
5.电流互感器：用于监测电流大小，提供给保护装置进行过载和短路保护。
6.电压互感器：用于监测电压大小和稳定性，提供给保护装置进行电压保护。
7.保护装置：包括过载保护、短路保护、欠压保护、过压保护等，用于监测电路状态并在异常情况下切断电源。
三、低压配电柜的使用注意事项1.安全操作：在使用低压配电柜前，必须了解柜内设备的基本原理和使用方法，并严格按照操作规程进行操作。
应该保持清晰的头脑，禁止酒后或疲劳情况下进行操作。
2.电源检查：在开启低压配电柜之前，应检查输入电源的工作电压和频率是否与柜体标识一致，避免因电源不匹配而导致设备损坏。
3.周围环境：低压配电柜应放置在通风良好、干燥清洁、无腐蚀性气体和易燃物质的环境中，避免尘埃、湿气、高温等对设备造成损坏。
4.过载保护：低压配电柜内设有过载保护装置，当电流超过额定值时将自动切断电源。
因此，在连接负载设备时，应确保电流不超过配电柜的额定电流。
如需连接电流较大的负载设备，应采用合适的配电柜型号。
5.维护保养：低压配电柜应定期进行巡视、检查和保养，清除灰尘，紧固螺栓，检查电缆接线是否松脱，检查保护装置是否正常工作等。
如果发现任何问题，应立即进行修理或更换配件。
MNS低压开关柜使用说明书(完整版)
MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。
低压配电柜操作说明
低压配电柜操作说明第一步：检查设备在操作低压配电柜之前，首先要检查设备是否处于正常工作状态。
检查设备是否有明显的损坏或故障，并确保所有的电缆、线路和连接器都牢固可靠。
第二步：准备工具在进行低压配电柜操作前，需要准备一些相应的工具。
常见的工具包括螺丝刀、扳手、电压表、绝缘手套等。
第三步：操作前的安全措施在进行低压配电柜操作之前，必须先采取一些安全措施以确保人员的安全。
首先，应切断电源，并贴上相应的警示标志以防止他人误操作。
其次，操作人员应穿戴好绝缘手套、安全帽、护目镜等个人防护用品。
第四步：操作过程1.打开低压配电柜的门，检查并确认柜内的设备和元件工作状态正常。
如有异常，应及时采取相应的措施进行修复或更换。
2.使用电压表检测柜内的电压情况。
先测量大致的电压范围，再进行详细的电压测量。
确保电压在允许范围之内。
3.检查配电柜的熔断器状态，查看是否有熔断现象发生。
如有熔断，应先检查并排除故障原因，再更换新的熔断器。
4.检查低压配电柜内的继电器、开关等元件的状态是否正常，是否有松动或接触不良等问题，并做好相应的维护保养工作。
5.对于需要更换元件或进行维修的情况，应先切断相应的电源，并按照规定的步骤和程序进行操作。
更换元件时，要注意与原先的元件参数相匹配，并严格按照规定进行安装和连接。
6.完成操作后，要及时关闭低压配电柜的门，确保柜内的设备得到有效的保护。
第五步：安全措施在操作低压配电柜时，必须始终保持安全意识，严格遵守操作规程和安全操作要求。
不能擅自拆卸、更换设备或改变电路连接方式。
操作人员应定期进行安全培训，熟悉低压配电柜的结构和性能，并遵循相关的安全操作指南。
总结：低压配电柜是供电系统中的重要设备，正确的操作和维护能够保障供电系统的正常运行。
在操作之前，必须检查设备的工作状态、准备好相应的工具，并采取安全措施以防止意外事故的发生。
在操作过程中，要注意检查元件的状态、测量电压、检查熔断器等，并按照规定的步骤进行操作。
低压配电柜使用说明
低压配电柜使用说明1.安全操作-在操作低压配电柜之前，确保柜门关闭并锁紧，以避免电击等意外伤害。
-佩戴好工作服、绝缘手套和护目镜等安全设备，并确保操作手部干燥无浑浊，以免电流通过。
-在操作配电柜时，避免触摸金属部件，以防止电流通过人体。
2.机械操作-在操作低压配电柜之前，确保电源已经关闭，并使用标准电压表验证电源是否已经切断。
-开启低压配电柜的柜门之前，需将手按照说明书指示的开门按扭进行操作。
-操作前，应该确保自己在合适的位置，以免被柜门冲击或磁力影响。
-操作配电柜时，要轻开轻关，避免用力过猛导致损坏柜门。
-在操作低压配电柜之前，确保无异物堵塞或夹住柜门，以免带来不必要的卡阻。
3.电器操作-操作低压配电柜时务必阅读并按照说明书来进行正确的电器操作。
-配电柜内部的电源开关和断路器，只能由专业人员进行操作，不得私自调整。
-在操作低压配电柜之前，确保电源已经切断，并通过电压表或电流表确认电源线路断开。
-在操作前应检查电器设备的运行状态，如存在烧坏、漏电等问题，应及时通知专业人员进行维修。
-操作低压配电柜时，要轻柔稳定地进行开关操作，以免振动或过力的触发操作，导致开关或接触器的损坏。
-配电柜内的电器设备需要经常进行检测和维护，以确保其正常工作。
4.接地和绝缘-在操作低压配电柜之前，确保配电柜的接地线已经连接好，以确保电流的正常接地。
-配电柜的接地电阻需符合国家标准，以确保设备的安全可靠。
-在操作低压配电柜时，不得将绝缘材料覆盖在接地线上，以确保接地线的良好接触。
-对于需要绝缘的设备和电缆，要使用合适的绝缘材料进行覆盖，以防止触电事故的发生。
5.清洁与维护-配电柜一般需要设立专门的维护制度，定期对配电柜进行清洁与维护。
-清洁时，要使用干净的软布或刷子进行清洁，不得使用硬物或带有酸碱性的清洁剂。
-定期检查配电柜的电源线路、开关、接触器等部件是否存在异常，如有异常及时排查和处理问题。
总结：低压配电柜的使用需要注意安全操作，机械操作，电器操作，接地和绝缘以及清洁与维护。
低压电气配电柜、操作台、操作箱使用说明书
低压电气配电柜、操作台、操作箱使用说明书中冶南方（武汉）自动化有限公司二○一六年四月目录概述 (3)供货范围的产品介绍 (3)低压配电柜的运行维护 (16)低压配电柜检修维护保养方案 (18)安全注意事项 (18)结束语 (20)一、概述：本说明适用于中冶南方（武汉）自动化有限公司给日照酸再生供货的MCC柜、PLC柜、操作台、操作箱。
二、供货范围的产品介绍:主要产品包括：PLC柜MCC配电柜变频调速柜电气操作台箱小型动力配电柜配电箱2.1、PLC柜1.产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计非标PLC控制柜，完成多行业的生产线全功能自动化控制。
配合HMI、控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。
PLC控制柜具有过载、短路、缺相保护等保护功能。
它具有结构紧凑、工作稳定、功能齐全。
可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。
PLC控制柜能适应各种大小规模的工业自动化控制场合。
2.使用环境条件（1）、周围空气温度：最高温度+55℃，最低温度-15℃；（2）、环境湿度：日平均相对湿度不大于90%，月平均相对湿度不大于85%；（3）、海拔：设备安装场所最大海拔高度1000米；（4）、地震：地震烈度不超过8度；（5）、周围空气：应不受腐蚀性或可燃性气体、水蒸汽等明显污染；（6）、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足I类要求。
3.结构特点控制柜体使用优质冷轧钢板一次加工成型的九折弯立柱，使用刚插件和焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。
2.2 MCC低压配电柜1.产品概述：MCC电机控制中心是将各种电机控制单元及计量设备高度集成的电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。
低压配电柜操作说明
低压配电柜操作说明低压配电柜是一种用于供电、保护和控制低压电力系统的设备。
它广泛应用于住宅、商用建筑、工业设施等各种场所。
本文档将详细介绍低压配电柜的操作步骤和注意事项，帮助用户正确、安全地操作低压配电柜。
操作步骤：1. 确保安全：在操作低压配电柜之前，务必戴上绝缘手套和护目镜，以确保个人的安全。
此外，确保配电柜的周围没有湿润或积水的环境，并确保没有明火或易燃物品附近。
2. 开启柜门：首先，找到低压配电柜的柜门，通常位于设备的前面。
使用配电柜钥匙或相应的工具，轻轻地将柜门打开，确保不要用力过猛，以免损坏柜门或配电设备。
3. 识别电源开关：在配电柜内，会有一个或多个电源开关，用于控制整个低压电力系统的供电。
通过观察电源开关旁边的标签，可以确定每个电源开关的功能。
确保在操作之前，您已经了解了每个电源开关的用途和位置。
4. 打开电源开关：根据需要，选择正确的电源开关，并将其从“关”位调至“开”位。
此时，您应观察到相应的指示灯亮起，表示电力系统正在供电。
5. 操作其他开关：在低压配电柜中，除了电源开关之外，还有其他用于控制电路和设备的开关。
根据需要，您可以根据标签和标识，选择正确的开关并将其打开或关闭。
6. 配电柜的重置：在某些情况下，您可能需要重置低压配电柜，以恢复正常操作。
请参考配电柜的使用手册，详细了解如何进行复位操作。
请记住，在进行重置之前，首先需要将电源开关关闭，以确保安全。
注意事项：1. 维护保养：定期对低压配电柜进行维护保养，检查每个开关和连接端子是否正常。
确保清理配电柜周围的杂物，避免积尘或堆积物。
2. 不得私自改动：未经专业人士批准，严禁未经授权者私自打开、改动低压配电柜内部的电路或设备。
3. 不擅自重载：低压配电柜的负载应当根据设备的额定功率来合理安排，严禁超负荷运行，以免造成损坏或危险。
4. 注意散热：低压配电柜运行时，内部会产生一定的热量。
确保配电柜的周围空间足够，保持通风良好，避免过热和过载。
d低压配电系统操作手册
d低压配电系统操作手册一、系统概述低压配电系统是一种将电能分配给建筑物或设施内各种用电设备的系统。
该系统的主要功能是提供安全、可靠、高效的电能，以满足各种用电设备的需求。
二、设备组成2.1 低压配电柜低压配电柜是低压配电系统中的主要设备之一，用于接收和分配电能。
其主要组成部分包括进线柜、出线柜、联络柜等。
2.2 变压器变压器是一种将高电压降低至低电压的设备，用于满足各种用电设备的需求。
其主要组成部分包括铁芯、线圈、绝缘材料等。
2.3 电缆电缆是低压配电系统中的重要组成部分，用于传输电能。
其主要类型包括单芯电缆、三芯电缆等。
2.4 断路器断路器是一种用于控制和保护电路的设备，当电路中出现故障时，它可以自动切断电路，保护电路设备不受损坏。
三、操作流程3.1 启动步骤（1）检查所有设备是否正常，符合操作要求。
（2）按照操作顺序依次启动低压配电柜、变压器、电缆和断路器等设备。
（3）检查系统运行状态，确保正常。
3.2 正常操作运行在正常操作运行期间，应定期检查设备的运行状态，包括温度、声音、气味等方面。
同时，应记录设备的运行数据，如电流、电压、功率因数等。
3.3 停机步骤（1）按照操作顺序依次停止低压配电柜、变压器、电缆和断路器等设备。
（2）检查所有设备是否已经完全停止运行，符合停机要求。
（3）记录停机时间和停机原因，便于后续维护和检修。
四、维护与保养4.1 日常检查日常检查是维护与保养的重要环节之一，应定期对低压配电系统的各个部分进行检查，包括低压配电柜、变压器、电缆和断路器等设备。
检查内容包括设备的外观、温度、气味等方面，同时应记录检查结果和数据。
如果发现异常情况，应及时进行处理。
4.2 定期维护定期维护是根据设备的运行情况和制造商的推荐进行的一种预防性维护措施。
维护内容包括清洁设备、检查设备的紧固件是否松动、更换磨损的零件等。
定期维护可以延长设备的使用寿命，提高设备的运行效率。
4.3 故障排查与处理如果低压配电系统出现故障，应及时进行排查和处理。
低压配电柜操作说明
操作说明一、GCK抽屉操作说明GCK出厂时抽屉上手柄朝向＂Ⅰ＂位置，此时断路器处于合闸状态。
1、打开包装，检查手柄的位置。
首先将手柄逆时针旋转，直至＂O＂位置，此时断路器断开；当主电路有电后可顺时针旋转手柄，使其对准＂Ⅰ＂位置，断路器合闸。
2、进行线路或设备维修时，可按以下程序操作①工作状态（合闸状态）下，将手柄逆时针旋转，直至＂O＂位置，此时断路器分闸，然后用钥匙将抽屉门打开。
②将抽屉右下方的锁板（带有黑色护套）往外拉，直至拉到最左端，此时抽屉可拉出进行维修。
③事故跳闸后手柄在“tripped”位置，若想打开抽屉，首先将手柄旋至＂O＂位置，再用钥匙将抽屉门打开。
再按照②操作进行。
3、关合抽屉时，先将抽屉下的锁板置于最左端，然后关抽屉推锁板即将抽屉合上。
4、将抽屉门关上，锁好。
5、将手柄旋至＂Ⅰ＂位置，合上断路器。
二、塑壳断路器整定说明1、塑壳断路器配用PR221DS电子脱扣器，提供过载保护（L）、延时断路保护（S）及顺时短路保护（I）。
可通过保护单元面板上的拨动开关选择S保护或I保护。
对中性线的电流和保护可进行单独调整。
对于T2断路器，中性线保护门限值可选相电流的50%或100%；而对于T4、T5和T6，可选择关闭该保护功能或直接通过断路器前面板上的拨动开关设为相电流的50%或100%。
过载保护（L）脱扣特性：反时限长延时，整定调整范围：（0.4~1）*In，步长：0.04In延时断路保护（S）脱扣特性：反时限短延时，整定调整范围：（1~10）*In，步长：0.5In瞬时短路保护（I）整定调整范围：（1~10）*In，步长：0.5In注：S保护和I保护使用时二选一。
三、双电源自动切换装置说明：DPT/SE装置用于控制和自动切换两路带有机械和电器联锁的低压断路器：转换开关可设定四种工作模式：-自动模式：自投自复-正常模式：正常供电断路器单路供电不切换-应急模式：不论任何状态下，切断正常电源，若备用电源有电则投入。
低压配电柜操作说明
低压配电柜操作说明一、操作前的准备1.1操作人员应熟悉低压配电柜的结构和功能，并具备相关的操作技能与知识。
1.2确保所需的安全工具齐全，包括绝缘手套、绝缘踏板、防护眼镜等，并保持其良好的状态。
1.3要求操作人员佩戴隔离性良好的工作服，并保持身体干燥，以防止触电事故的发生。
二、安全操作流程2.1打开柜门前，先按照以下步骤进行操作：2.1.1在操作人员将要进行的操作前，先确保工作环境的安全性，并注意周围的人员和物体。
2.1.2检查低压配电柜的柜门和配电系统外壳是否带电，应使用专门的器具进行测量，确认无电之后才可进行后续的操作。
2.1.3在确认无电的情况下，始可打开低压配电柜的柜门，进行相关的操作。
2.2合理使用操作工具：2.2.1操作人员应根据实际需要选择合适的操作工具，如电气螺丝刀、电钳等，并保持其清洁和完好的状态。
2.2.2操作工具应与电气设备相匹配，避免因使用不当而引发事故。
2.3操作前检查安全装置：2.3.1在进行操作前，要先检查低压配电柜的安全装置是否完好，如熔断器是否正常、断路器是否可靠等，确保其工作正常。
2.3.2若发现安全装置损坏或故障，应停止操作，并及时报告相关部门进行处理。
2.4操作时注意周围环境：2.4.1在进行低压配电柜操作时，要注意周围环境是否有易燃、易爆等危险物品，以及是否有积水等湿润的地方，避免因此引起事故。
2.4.2操作时不得滥用保护装置，即不得将保护装置擅自跳闸或损坏，应遵守相关工作规范。
2.5操作完毕后的处理：2.5.1操作结束后，应确认低压配电柜的全部操作已经完成，并检查到位。
2.5.2清理工作区域，清除多余物品和垃圾，保持低压配电柜周围的整洁，避免发生意外事故。
三、常见问题及应急措施3.1当出现电流过大、电压异常等问题时，应立即停止操作，并报告工作主管或安全管理员。
3.2当发生火灾、短路、意外触电等紧急情况时，应立即切断电源，并及时报警，采取相应的灭火措施。
3.3为了防止意外触电事故的发生，操作人员应定期接受相关的安全教育和培训，提高自身的安全意识和应急处理能力。
低压配电柜使用说明书
低压配电柜
使
用
说
明
书
盛隆电气集团
一．概况：
本低压配电柜是用于实能电能分配和控制，主要用于控制电动机、照明、负载保护及无功补偿的综合控制柜，具有过载、短路、漏电保护，能妥善保护控制柜及回路的安全。
在进行控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。
如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。
请在熟练掌握有关控制柜说明书之后再进行安装使用。
二、使用环境：
1、使用电压：380V A C
2、相对温度：≤80%
3、温度：-20℃～50℃
4、控制柜（包括机械设备上的所有电器）应安装在防雨、防尘的厂房内。
三、主要技术参数：
1、型式：MNS型
2、电源：三相五线线380V
3、外形尺寸：600×2000×1000mm（长×高×宽）
四、安装方式：
柜体底板设有4个10×30安装孔，通过4个M8×30螺钉固定。
五、使用方法
参见控制系统操作说明及操作流程。
六、检查与维修
1、控制柜检查按下表方法检查：
七、运输与安装
1、运输时必须小心谨慎，不得跌、撞、碰、砸。
2、包装箱应防潮、防雨，不得露天存放。
3、安装时箱体应牢固地固定在车壁上。
4、按图纸要求，正确接线，接地应牢固可靠。
5、检查安装、接线等无误后方可通电工作。
八、低压控制柜外形图及按钮标示。
低压配电柜操作说明
低压配电柜操作说明一、简介低压配电柜是一种用于配电系统中的重要设备。
它主要用于控制、分配和保护电力系统中的电能，保证电力设备的正常运行。
本文将详细介绍低压配电柜的操作步骤和注意事项。
二、操作步骤1. 安全检查: 在操作低压配电柜之前，首先要确保操作环境安全。
检查设备周围是否有可燃物品，确认地面是否干燥清洁。
确保操作人员身体健康，没有佩戴金属饰品，以免发生电击事故。
2. 配电柜开关操作: 首先，确认低压配电柜的总开关处于关闭状态。
对于具有多个开关的配电柜，要按照顺序逐一打开开关，确保每个开关都处于正常工作状态。
3. 连接电源: 将低压配电柜的输入电源正确连接到供电系统上。
注意检查电源电压和频率是否与设备要求一致，以免损坏设备。
4. 操作控制台: 打开低压配电柜的控制台，确认所有的指示灯和显示屏都正常工作。
如果发现故障指示灯亮起或者显示屏上出现异常信息，应及时停止操作并联系维修人员。
5. 进行操作: 根据实际需求，操作低压配电柜的控制台。
可以通过按下按钮、旋转开关或者拨动刀闸等方式，控制电能的分配和传输。
操作时要保持手部干燥，确保指令的准确执行。
6. 关闭配电柜: 在使用完毕后，应按照相反顺序关闭所有开关和刀闸。
确认配电柜内部所有操作已停止后，可以关闭总开关，切断电源供应。
三、注意事项1. 严格按照操作规程进行操作，不得随意更改设备参数。
如需更改参数，应在专业人员指导下进行。
2. 经常检查配电柜的工作状态，特别是指示灯和显示屏。
如果发现任何异常，应立即停止使用并联系维修人员。
3. 避免在潮湿或多尘的环境中使用低压配电柜。
4. 任何时候都不得打开配电柜的外壳，除非在专业人员指导下。
5. 不得在配电柜上方堆放物品，以确保散热良好。
6. 使用过程中应注意避免触摸裸露的电线和接线端子，以免发生触电事故。
7. 若发现配电柜运行异常、异味或发生不明响声，应及时断电停用，并联系维修人员处理。
四、总结低压配电柜是现代配电系统中不可或缺的设备，正确的操作和维护对电力设备的安全运行至关重要。
PT低压柜操作说明
P T低压柜操作说明(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除威胜电气有限公司8PT低压柜操作说明书目录一、开关柜主要性能参数....................................... 错误!未指定书签。
二、操作规程................................................. 错误!未指定书签。
1、开关柜的操作.............................................. 错误!未指定书签。
1.1断路器柜的操作....................................... 错误!未指定书签。
1.2储能弹簧的储能....................................... 错误!未指定书签。
2、抽屉柜的操作.............................................. 错误!未指定书签。
三、维护..................................................... 错误!未指定书签。
3.1?检查................................................ 错误!未指定书签。
3.2?保养................................................ 错误!未指定书签。
一、开关柜主要性能参数二、操作规程1、开关柜的操作1.1断路器柜的操作1.1.2抽出式断路器的准备往导向框架中装入断路器1、检查断路器位置指示器，确保显示的是DISCON，否则断路器将不能被放入。
2、抽出导轨。
3、将断路器放入导向框架中。
4、推到断开位置。
5、关闭柜门1.1.3松开摇查手柄/退出摇进手柄1、断开断路器2、前推摇进机构3、拉出手柄4、将控制杠杆抬起，并维持5、退出摇进机构1.1.4将断路器摇入连接位置1.1.5插入摇进手柄注意：不要将摇柄转到超出挡块的位置！否则会损坏摇进机构。
低压配电柜操作说明(一)
低压配电柜操作说明（一）引言概述：低压配电柜作为电力系统中的重要组成部分，在供电、接线、保护等方面起到了至关重要的作用。
为了确保低压配电柜的安全运行和正常使用，本文将对低压配电柜的操作方法进行详细说明。
正文内容：一、低压配电柜的基本结构和工作原理1.1 低压配电柜的结构组成1.1.1 主电路部分1.1.2 配电系统部分1.1.3 控制系统部分1.2 低压配电柜的工作原理1.2.1 主电路的工作原理1.2.2 配电系统的工作原理1.2.3 控制系统的工作原理二、低压配电柜的操作步骤2.1 开启低压配电柜2.1.1 检查供电情况2.1.2 操作柜门开关2.1.3 确认柜内电气设备状态2.2 进行电气设备接线2.2.1 执行电气设备接线前的准备工作 2.2.2 进行电气设备的接线2.2.3 检查接线的准确性2.3 配电柜的开关操作2.3.1 操作主开关2.3.2 操作回路断路器2.3.3 操作熔断器2.4 配电柜的保护设备操作2.4.1 操作过载保护器2.4.2 操作短路保护器2.4.3 操作接地保护装置2.5 关闭低压配电柜2.5.1 关闭电气设备2.5.2 关闭主开关2.5.3 关闭配电柜的门三、低压配电柜的常见故障和排除方法3.1 电气设备接触不良的故障排除3.1.1 检查接线端子的紧固情况3.1.2 清洁和修复接触表面3.1.3 更换损坏的接触器3.2 电气设备过载的故障排除3.2.1 检查设备的额定功率和负荷情况 3.2.2 检查保护器的设置参数3.2.3 调整设备的工作方式3.3 电气设备过热的故障排除3.3.1 检查设备的散热条件3.3.2 清除设备周围的障碍物3.3.3 更换损坏的散热器四、低压配电柜的安全注意事项4.1 注意电气设备的使用环境4.1.1 维持配电柜周围的通风和干燥 4.1.2 避免设备过度振动和冲击4.1.3 防止杂物积聚4.2 注意配电柜的使用规范4.2.1 按照正常的操作流程操作配电柜 4.2.2 确保设备的正常运行状态4.2.3 遵守电气安全标准和规范4.3 注意配电柜的维护和检修4.3.1 定期清洁配电柜4.3.2 定期检查设备的工作状态4.3.3 及时处理设备的故障和损坏五、低压配电柜的相关知识扩展5.1 低压配电柜的常见型号和规格5.1.1 主要功率和容量参数5.1.2 适用的电压等级5.1.3 适用的工作环境和场合5.2 低压配电柜的接线方式和方法5.2.1 并联接线方式5.2.2 串联接线方式5.2.3 三相四线接线方法总结：本文详细介绍了低压配电柜的操作方法，包括基本结构和工作原理、操作步骤、常见故障和排除方法、安全注意事项以及相关知识扩展。
低压配电柜操作流程
低压配电柜操作流程低压配电柜是电力系统中的重要设备，它主要用于对电能进行分配、控制和保护。
在使用低压配电柜时，需要按照一定的操作流程进行操作，以确保其正常运行和安全使用。
下面就来介绍一下低压配电柜的操作流程。
一、开启低压配电柜在开启低压配电柜之前，需要先检查其周围环境是否安全，确保没有可燃物或易燃物质，以及没有人员在附近工作。
然后，按照以下步骤进行操作：1.检查低压配电柜的电源是否已经关闭，确认电源已经关闭后，将电源开关打开。
2.检查低压配电柜的主开关是否处于关闭状态，如果处于关闭状态，则将其打开。
3.检查低压配电柜的熔断器是否正常，如果有熔断器损坏，则需要更换。
4.检查低压配电柜的电缆是否连接正常，如果有松动或损坏，则需要进行修复或更换。
5.检查低压配电柜的接地是否正常，如果接地不良，则需要进行接地处理。
二、操作低压配电柜在低压配电柜开启后，需要按照以下步骤进行操作：1.检查低压配电柜的电流表和电压表是否正常，如果不正常，则需要进行修复或更换。
2.根据需要，将低压配电柜的开关进行调整，以控制电能的分配和保护。
3.在操作低压配电柜时，需要注意安全，避免触电或其他危险事故的发生。
4.在操作低压配电柜时，需要按照相关规定进行操作，避免违反相关法律法规。
三、关闭低压配电柜在使用低压配电柜后，需要按照以下步骤进行关闭：1.将低压配电柜的开关全部关闭。
2.将低压配电柜的主开关关闭。
3.将低压配电柜的电源开关关闭。
4.检查低压配电柜的电缆和接地是否正常，如果有问题，则需要进行修复或更换。
低压配电柜是电力系统中的重要设备，使用时需要按照一定的操作流程进行操作，以确保其正常运行和安全使用。
在操作低压配电柜时，需要注意安全，避免触电或其他危险事故的发生。
同时，需要按照相关规定进行操作，避免违反相关法律法规。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电气配电柜、操作台、操作箱
使用说明书
中冶南方（武汉）自动化有限公司
二○一六年四月
目录
MCC配电柜
变频调速柜
电气操作台箱
小型动力配电柜
配电箱
2.1、PLC柜
1.产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计
非标PLC控制柜，完成多行业的生产线全功能自动化控制。
配合HMI、控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。
PLC控制柜具有过载、短路、缺相保护等保护功能。
它具有结构紧凑、工作稳定、功能齐
焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。
2.2 MCC低压配电柜
1.产品概述：MCC电机控制中心是将各种电机控制单元及计量设备高度集成的
电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。
2.产品分类：MCC低压配电柜按柜型可分为GWF低压配电柜，GGD交流低压配
电柜，GCK低压抽出式配电柜。
3.使用环境条件
（1）、周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
（2）、大气条件：空气清洁，相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，例如+20℃时为90%,但应考虑到温度变化，有可能会偶然
（3
（4
（5
所。
（6
4.GWF低压配电柜
GWF低压配电柜将配电回路设计成纵横分隔的结构，将设备分别置于单独的小室内，使主母线系统、配电母线系统、功能单元、电缆连接空间相互隔离，保证了低压开关柜在检修、维护时的独立性和安全性，能防止故障的扩大并避免触电的危险，实现设备的安全供配电。
a)基本参数
额定电流：In=630A~5000A
额定短时耐受电流:Icw=30kA, 65kA
额定工作电压：Ue=400V
额定绝缘电压：Ui=660V
防护等级：IP30
基本尺寸：2200（H）X800（W）X800（D）
4.2
（1
（2
数孔
（
（4
4.3
GW F
封闭式
中冶南方（武汉）自动化有限公司配电柜
5.GGD交流低压配电柜
GGD型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户，作为交流50 Hz，额定工作电压380V，额定电流3150A以下的配电系统中作为动力、照明及配电设备的电能转换，分配与控制之用，产品分断能力高、线路方案灵活、组合方便、实用性强、结构新颖。
产品符合IEC60439-1：1992??低压成套开关设备和控制设备?第1部分：型式试
?第1
5.2
（1）、柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接或组装而成，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。
（2）、设计时充分考虑到柜体运行中散热问题。
在柜体上下两端均有不同数量的散热槽孔达到自然散热。
（3）、柜门用转轴式活动铰链与构架相连、安装、拆卸方便。
门的折边处均嵌有一根山型橡塑条，关门时让与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
（4）、柜体面漆可选用聚脂橘形烘漆，亦可选用喷塑粉工艺处理。
均具有附着力强，质感好。
整柜呈亚光色调，避免了眩光效应，创造了较舒适的视觉环境。
之间
6.GCK低压抽出式配电柜
GCK 型低压抽出式配电柜适用于交流50(60)HZ 、额定工作电压660V 及以下的控配电系统。
符合IEC60439-1 《低压成套开关设备和控制设备》、
GB7251.1-1997 《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、单台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
广泛应
6.2
（1
（2）、该柜采用热镀锌钢板加工而成的带有E=20mm模数孔的8MF型钢组成骨架，机动灵活，便于组合，重量轻，强度大，门、侧板、顶板、后盖板和柜体的表面均采用静电喷涂，涂层均匀，附着力大，耐磨性好。
（3）、控制柜各个相同的功能单元均能互换，提高了设备的可靠性。
（4）、各种大小抽出式单元可以任意组合, 以满足系统的设计要求。
（5）、设计独特的机械锁定机构, 具有明显的运行、试验、抽出位置标志, 操作安全可靠。
（6）、设计方案组合性强, 可自由地组合抽屉式方案和固定分隔式方案, 满足各种场合需要。
6.3型号解释
2.3
1.
象。
中。
2.
（1）、海拔高度不超过2000米；海拔超过2000米应降额使用；
（2）、空气相对湿度20%-80%；
（3）、周围环境温度-10~40度24小时平均值不超过+35度（柜内工作温度不超过50度）；
（4）、现场应无导电尘埃和破坏金属绝缘的腐蚀气体；
（5）、无剧烈颠簸，倾斜角不超过5度的环境中；
（6）、电源电压波动范围：±10%；
3. 基本参数
变频器型号：可根据用户要求定做，国产进口品牌均可。
变频器功率：与电机配套
输入电抗器EMC滤波器：与变频器配套
输出电抗器EMC滤波器：与变频器配套
欠压
2.4
1.
2.结构材质
操作台基本尺寸：750（H）X800（W）X900（D）
750（H）X1000（W）X1050（D）
操作台IP等级：IP31
操作箱基本尺寸：400（H）X300（W）X200（D）
500（H）X400（W）X200（D）
600（H）X500（W）X250（D）
操作箱IP等级：IP43、IP54。
材质：壳体采用1.5mm厚冷轧钢板，安装板采用2mm厚钢板，经电镀锌处理，防腐性强，面板也可采用不锈钢材质。
2.5产品名称:小型低压动力配电柜
1.品概述：低压动力配电柜适用于工矿企业、学校、钢铁、建筑、各型楼宇单元的
2.
3C
3.
产品系户内封闭式低压配电柜。
壳体结构用1.5mm或者2.0mm薄钢板弯制焊接而成，正面为单扇开门，门上装有电压表，电流表等测量仪器和操作电器、信号电器。
配电柜靠墙安装，进出线电缆由底部引入，用户有特殊要求也可在柜顶盖板上开进出线敲落孔或加装母线室。
2.6 产品名称：低压配电板
1.产品概述：
低压配电板品种繁多，可适用于工厂企业车间，又可适用于民用乃至高层建筑，交流频率50,60HZ,电压220/380V、额定工作电流63A及以下作照明配电用，也可作为63A及以下动力回路漏电、过载、短路保护用。
2.基本参数
额定工作电压：Ue=380V/220V
额定绝缘电压：Ui=400V
3C
3.
标准的
三、
对故障进行维修，还有必要指定相应的维护计划。
四、低压配电柜检修维护保养方案
在进行低压配电柜的检修维护和保养之前，需向上级主管部门提出申请，只有批准通过了才能继续后面的工作；另外，在检修前要完善好停送电手续。
在检修过程中，应该从变压器的低压侧开始检修，将其中的灰尘清理干净，随后检查母线和引下线是否有良好的链接，接头处是否出现有发热和变色的现象；对
所有的二次回路接线进项检查，保证可靠的链接；包括在进行抽屉式开关的检查时，要保证推入和拉出动作的灵活性，具有可靠的机械闭锁。
对自动空气开关操作机构进行检查，保证接线螺丝的紧固。
将接触器表面的灰尘等污秽清理干净，检查其完好情况，如果出现接触不良的现象，应该及时进行适当的触头表面修锉处理，如果触头出现了较为严重的烧蚀，应该更换新的触头。
对电源
五、
1、
2、工作中，正确选用绝缘工具、戴绝缘手套，必须戴好安全帽，必要时在工作前
停用有关继电保护装置,务必做好防护工作，避免误伤。
3、作业地点设置遮拦及隔离带、防止非实训作业人员进入，遮拦四周悬挂标示牌。
4、工作现场严禁吸烟，动明火。
5、停止使用的配电箱应切断电源，箱门锁上。
六、结束语
低压配电设备在运行过程总会存在很多问题，对系统运行构成很大威胁，因此需经常、定期地对设备进行维护和维修。
维护人员应加强专业技术学习和技能培训，建立运营维护管理制度，提高电气运行安全责任心，认真做好配电系统日常巡视和定期检修。
平时注重经验积累，从事故中吸取教训，切实际加强配电设备的运行维护和管理，遵循各项技术要求及注意事项，保证维护质量，确保低压配电系统安全，可靠地运行。
