数控机床编程指令以下是常见的数控机床编程指令：1. G代码：用于控制机床的动作，如G00表示快速直线移动，G01表示直线插补运动，G02/G03表示圆弧插补运动等。
2. M代码：指令机床执行特定的功能，如M03表示启动主轴正转，M04表示启动主轴反转，M05表示停止主轴等。
3. T代码：切换工具的指令，如T01表示切换到1号工具。
4. S代码：设置主轴转速的指令，如S2000表示将主轴转速设为2000转/分钟。
5. F代码：设置进给速度的指令，如F100表示设定进给速度为100mm/min。
6. X/Y/Z/A/B/C代码：分别控制机床的X/Y/Z/A/B/C轴运动。
7. I/J/K代码：用于定义圆弧插补中圆弧的半径和圆心坐标。
8. R代码：用于定义圆弧的起点与终点之间的圆弧半径。
9. N代码：给程序段赋予行号，便于查找和修改程序。
10. G56代码：切换工件坐标系，使机床能够在不同位置加工工件。
11. G90/G91代码：G90表示绝对坐标运动，G91表示增量坐标运动。
12. G98/G99代码：G98表示返回初始平面，G99表示返回R点。
13. G61/G64代码：G61表示精确加工，G64表示标准加工。
14. G17/G18/G19代码：分别表示XY平面、ZX平面和ZY平面。
15. G43/G44/G49代码：G43表示刀具长度补偿，G44表示切削长度补偿，G49表示取消长度补偿。
16. G21/G22/G23代码：分别表示英制单位、公制单位和旋转坐标系。
17. G43.4/G43.3/G43.2代码：G43.4表示半径补偿，G43.3表示磨损补偿，G43.2表示长度与半径补偿。
18. G70/G71代码：G70表示英制单位，G71表示公制单位。
19. M02/M30代码：M02表示程序结束停机，M30表示程序结束自动返回原点。
20. G15/G16代码：G15表示极坐标插补，G16表示固定角度插补。
数控编程代码大全
1.FANUC车床G代码G代码解释G00G01仁和32T M指令SKY 2003N M G代码SKY 2003N M M指令华兴M指令华兴铣床G代码华兴M指令仁和32T G代码三菱 E60 铣床G代码DASEN 3I铣床G代码DASEN 3I车床G代码华兴车床G代码GSK990M G代码GSK990M M指令GSK928MA G代码GSK928MA M指令GSK980车床G代码GSK980T M指令GSK928 TC/TE G代码GSK928 TC/TE M指令HNC M指令KND100铣床G代码KND100车床G代码KND100 M指令SIEMENS 801、802S/CT、 802SeT 固定循环SIEMENS 802D、810D/840D 固定循环HNC车床G代码HNC铣床G代码FANUC车床G代码FANUC铣床G代码FANUC M指令代码SIEMENS铣床 G代码SIEMENS802S/CM 固定循环SIEMENS802DM/810/840DM 固定循环SIEMENS车床 G 代码定位 (快速移动)直线切削数控编程代码大全G02G03 G04 G09 G20 G21G22 G23 G27 G28 G29 G30 G32 G40G41G42G50 G52 G53 G70 G71 G72 G73 G74 G75 G76 G80 G83 G84 G85 G87 G88 G89 G90 G92 G94 G96 G97 G98 G99内部行程限位 有效内部行程限位 无效检查参考点返回参考点返回从参考点返回回到第二参考点切螺纹取消刀尖半径偏置刀尖半径偏置 (左侧)刀尖半径偏置 (右侧)修改工件坐标；设置主轴最大的 RPM 设置局部坐标系选择机床坐标系精加工循环内外径粗切循环台阶粗切循环成形重复循环Z 向步进钻削X 向切槽切螺纹循环取消固定循环钻孔循环攻丝循环正面镗孔循环侧面钻孔循环侧面攻丝循环侧面镗孔循环(内外直径)切削循环切螺纹循环(台阶) 切削循环支持宏程序编程恒线速度控制恒线速度控制取消每分钟进给率每转进给率暂停 (Dwell)停于精确的位置英制输入公制输入顺时针切圆弧 (CW，顺时钟)逆时针切圆弧 (CCW，逆时钟)G代码解释G00G01G02G03G04G15/G16 G17G18G19G28G30*G40G41G42*G43*G44G49*G53G54G55G56G57G58G59G73G74G76*G80G81G82G83G84G85G86G87G88G89*G90G91G92顶位 (快速移动)定位 (快速移动)直线切削顺时针切圆弧逆时针切圆弧刀具长度 + 方向偏移刀具长度 - 方向偏移取消刀具长度偏移暂停极坐标指令XY 面赋值XZ 面赋值YZ 面赋值机床返回原点机床坐标系选择工件坐标系1选择工件坐标系2选择工件坐标系3选择工件坐标系4选择工件坐标系5选择工件坐标系6选择高速深孔钻削循环左螺旋切削循环精镗孔循环取消固定循环中心钻循环机床返回第2和第3原点取消刀具直径偏移刀具直径左偏移刀具直径右偏移反镗孔循环深孔钻削循环右螺旋切削循环镗孔循环镗孔循环反向镗孔循环镗孔循环镗孔循环使用绝对值命令使用增量值命令设置工件坐标系2.FANUC铣床G代码*G98*G99G50G51G68G69M代码说明M00M01M02M03M04M05M06M08M09M30M48M49M94M95M96M98M99地址含义DFGG0G1G2G3CIPG33G331固定循环返回起始点返回固定循环R点比例缩放坐标系旋转支持宏程序编程程序停选择停止程序结束(复位)主轴正转 (CW)主轴反转 (CCW)主轴停换刀切削液开切削液关程序结束(复位) 并回到开头主轴过载取消 不起作用主轴过载取消 起作用镜象取消X坐标镜象Y坐标镜象子程序调用子程序结束刀具刀补号进给率(与G4 一起可以编程停留时间)G功能(准备功能字)快速移动直线插补顺时针圆弧插补逆时针圆弧插补中间点圆弧插补恒螺距的螺纹切削不带补偿夹具切削内螺纹3.FANUC M 指令代码4.SIEMENS 铣床 G 代码G332 CTG4G63 G74 G75 G25 G26G110G110 G120 G17* G18 G19G40 G41 G42 G500 G54 G55 G56 G57 G58 G59 G53 G60* G70不带补偿夹具切削内螺纹. 退刀带切线的过渡圆弧插补快速移动快速移动回参考点回固定点主轴转速下限主轴转速上限极点尺寸，相对于上次编程的设定位置极点尺寸，相对于当前工件坐标系的零点极点尺寸，相对于上次有效的极点X/Y平面Z/X平面Y/Z平面刀尖半径补偿方式的取消调用刀尖半径补偿, 刀具在轮廓左侧移动调用刀尖半径补偿, 刀具在轮廓右侧移动取消可设定零点偏置第一可设定零点偏置第二可设定零点偏置第三可设定零点偏置第四可设定零点偏置第五可设定零点偏置第六可设定零点偏置按程序段方式取消可设定零点偏置准确定位英制尺寸G71* G700 G710 G90* G91G94* G95G901 G900 G450 G451 IJKI1J1K1LMM0M1M2M3M4M5M6N:P RETSTXYZ CALL CHF CHR CR GOTOB 公制尺寸英制尺寸，也用于进给率F公制尺寸，也用于进给率F绝对尺寸增量尺寸进给率F，单位毫米/分主轴进给率F，单位毫米/转在圆弧段进给补偿“开”进给补偿“关”圆弧过渡等距线的交点插补参数插补参数插补参数圆弧插补的中间点圆弧插补的中间点圆弧插补的中间点子程序名及子程序调用辅助功能程序停止程序有条件停止程序结束主轴顺时针旋转主轴逆时针旋转主轴停更换刀具副程序段主程序段子程序调用次数子程序结束主轴转速,在G4 中表示暂停时间刀具号坐标轴坐标轴坐标轴循环调用倒角，一般使用倒角轮廓连线圆弧插补半径向后跳转指令GOTOFRND循环说明LCYC82LCYC83LCYC840LCYC84LCYC85LCYC60LCYC61LCYC75循环说明CYCLE82CYCLE83CYCLE84CYCLE85CYCLE86CYCLE88CYCLE71LONGHOLEPOCKET4POCKET3SLOT1SLOT2地址含义DFFGG0G1G2G3G33G4向前跳转指令圆角支持参数编程钻削，沉孔加工深孔钻削带补偿夹具的螺纹切削不带补偿夹具的螺纹切削镗孔线性孔排列圆弧孔排列矩形槽，键槽，圆形凹槽铣削中心钻孔深孔钻削性攻丝SIEMENS802DM/810/840DM 固定循环铰孔镗孔带停止镗孔端面铣削一个圆弧上的长方形孔环形凹槽铣削矩形凹槽铣削一个圆弧上的键槽环行槽刀具刀补号进给率(与G4 一起可以编程停留时间)6.SIEMENS 车床 G 代码G功能(准备功能字)快速移动直线插补顺时针圆弧插补逆时针园弧插补恒螺距的螺纹切削快速移动5.SIEMENS802S/CM 固定循环G63 G74 G75G17 G18*G40 G41 G42 G500 G54 G55 G56 G57 G58 G59 G53 G70 G71* G90* G91 G94* G95 II1K1LMM0 M1 M2快速移动回参考点回固定点(在加工中心孔时要求)Z/X平面刀尖半径补偿方式的取消调用刀尖半径补偿, 刀具在轮廓左侧移动调用刀尖半径补偿, 刀具在轮廓右侧移动取消可设定零点偏置第一可设定零点偏置第二可设定零点偏置第三可设定零点偏置第四可设定零点偏置第五可设定零点偏置第六可设定零点偏置按程序段方式取消可设定零点偏置英制尺寸公制尺寸绝对尺寸增量尺寸进给率F，单位毫米/分主轴进给率F，单位毫米/转插补参数圆弧插补的中间点圆弧插补的中间点子程序名及子程序调用辅助功能程序停止程序有条件停止程序结束M30M17M3M4M5M6N:PRETSTXYZARCALLCHFCHRCRGOTOBGOTOFRND循环说明LCYC82LCYC83LCYC840LCYC84LCYC85LCYC93LCYC95LCYC97循环说明CYCLE71CYCLE82YCLE83CYCLE84CYCLE85CYCLE86主轴顺时针旋转主轴逆时针旋转主轴停更换刀具副程序段主程序段子程序调用次数子程序结束主轴转速,在G4 中表示暂停时间刀具号坐标轴坐标轴坐标轴圆弧插补张角循环调用倒角，一般使用倒角轮廓连线圆弧插补半径向后跳转指令向前跳转指令圆角支持参数编程钻削，沉孔加工深孔钻削带补偿夹具的螺纹切削7.SIEMENS 801、802S/CT 、 802SeT 固定循环不带补偿夹具的螺纹切削镗孔切槽循环毛坯切削循环螺纹切削平面铣削中心钻孔深孔钻削SIEMENS 802D 、810D/840D 固定循环刚性攻丝铰孔镗孔CYCLE88CYCLE93CYCLE94CYCLE95CYCLE97G代码解释G00G01G02G03G04G09G20G21G22G23G27G28G29G30G32G36G37G40G41G42G53G54—G59G71G72G73G76G80G81G82G90G91G92G96G97带停止镗孔切槽退刀槽形状E..F 毛坯切削螺纹切削定位 (快速移动)直线切削顺时针切圆弧 (CW，顺时钟)逆时针切圆弧 (CCW，逆时钟)暂停 (Dwell)停于精确的位置英制输入公制输入内部行程限位 有效内部行程限位 无效检查参考点返回参考点返回从参考点返回回到第二参考点切螺纹直径编程半径编程取消刀尖半径偏置刀尖半径偏置 (左侧)刀尖半径偏置 (右侧)直接机床坐标系编程坐标系选择内外径粗切循环台阶粗切循环绝对值编程增量值编程工件坐标系设定闭环车削复合循环切螺纹循环内外径切削循环端面车削固定循环8.HNC 车床G 代码恒线速度控制恒线速度控制取消螺纹切削固定循环G94G95G代码组别解释*G00G01G02G03G040G0716G090*G17G18G19G20*G21G22G24*G25G28G29*G40G41G42G43G44*G49*G50G51G52G53*G54G55G56G57G58G59G600*G61G64G68*G691定位 (快速移动)直线切削顺时针切圆弧逆时针切圆弧暂停虚轴指定准停校验2XY 面赋值XZ 面赋值YZ 面赋值8英寸输入毫米输入脉冲当量3镜像开镜像关返回到参考点由参考点返回7取消刀具直径偏移刀具直径左偏移刀具直径右偏移8刀具长度 + 方向偏移刀具长度 - 方向偏移取消刀具长度偏移4缩放关缩放开局部坐标系设定直接机床坐标系编程14工件坐标系1选择工件坐标系2选择工件坐标系3选择工件坐标系4选择工件坐标系5选择工件坐标系6选择单方向定位12精确停止校验方式连续方式5旋转变换旋转取消9.HNC 铣床G 代码支持参数与宏编程每分钟进给率每转进给率G73G74G76*G80G81G82G83G84G85G86G87G88G89*G90G91G920*G94G95*G98G99M代码说明M00M01M02M03M04M05M06M07M09M98M99G代码组别解释G00G01G02G03G040G17G18G199高速深孔钻削循环左螺旋切削循环精镗孔循环取消固定循环中心钻循环反镗孔循环深孔钻削循环右螺旋切削循环镗孔循环镗孔循环反向镗孔循环镗孔循环镗孔循环3使用绝对值命令使用增量值命令设置工件坐标系14每分钟进给每转进给10固定循环返回起始点返回固定循环R点支持参数与宏编程切削液开程序停选择停止程序结束(复位)主轴正转 (CW)1定位 (快速移动)直线切削顺时针切圆弧逆时针切圆弧暂停2XY 面赋值XZ 面赋值YZ 面赋值10.HNC M 指令11.KND100铣床G 代码切削液关子程序调用子程序结束主轴反转 (CCW)主轴停换刀G28G29*G40G41G42*G43*G44G49*G53G54G55G56G57G58G59G73G74G76*G80G81G82G83G84G85G86G87G88G89*G90G91G920*G98*G99G代码组别解释G00G01G02G03机床返回原点从参考点返回7取消刀具直径偏移刀具直径左偏移刀具直径右偏移8刀具长度 + 方向偏移刀具长度 - 方向偏移取消刀具长度偏移14机床坐标系选择工件坐标系1选择工件坐标系2选择工件坐标系3选择工件坐标系4选择工件坐标系5选择工件坐标系6选择9高速深孔钻削循环左螺旋切削循环精镗孔循环取消固定循环钻孔循环（点钻）钻孔循环（镗阶梯孔）深孔钻削循环攻丝循环镗孔循环钻孔循环反向镗孔循环镗孔循环镗孔循环3使用绝对值命令使用增量值命令设置工件坐标系10固定循环返回起始点返回固定循环R点1定位 (快速移动)直线切削顺时针切圆弧 (CW，顺时钟)逆时针切圆弧 (CCW，逆时钟)12.KND100车床G 代码G04G10G20G21G27G28G29G31G321G36G37G40G41G42G50G54G55---G59G70G71G72G73G74G75G76G90G92G94G96G97G98G99M代码说明M00M01M02M03M04M05M06M08M090暂停 (Dwell)偏移值设定6英制输入公制输入0检查参考点返回参考点返回从参考点返回跳跃机能切螺纹X轴自动刀偏设定Z轴自动刀偏设定7取消刀尖半径偏置刀尖半径偏置 (左侧)刀尖半径偏置 (右侧)0坐标系设定工件坐标系工件坐标系0精加工循环内外径粗切循环台阶粗切循环成形重复循环端面深孔加工循环外圆、内圆切削循环切螺纹循环1(内外直径)切削循环切螺纹循环(台阶) 切削循环12恒线速度控制恒线速度控制取消5每分钟进给率每转进给率切削液开程序停选择停止程序结束(复位)主轴正转 (CW)切削液关13.KND100 M 指令主轴反转 (CCW)主轴停换刀M10M11M32M33M98M99G代码组别功能G00*G01G02G03 G04 G28G32 1 G50 0 G65 00G70G71G72G73G74G75G90 G92G94 G96 G97*G98 G99M代码说明M03M04M05M08M09M3214.GSK980车床G 代码卡紧松开润滑开1定位（快速移动）直线插补（切削进给）圆弧插补CW（顺时针）圆弧插补CCW（逆时针）0暂停，准停返回参考点螺纹切削坐标系设定宏程序命令 00精加工循环外圆粗车循环端面粗车循环封闭切削循环端面深孔加工循环外圆，内圆切槽循环1外圆，内圆车削循环螺纹切削循环端面切削循环2恒线速开恒线速关3每分进给每转进给支持参数与宏编程主轴正转主轴反转主轴停止15.GSK980T M 指令冷却液开冷却液关（不输出信号）润滑开润滑关子程序调用子程序结束M33M10M11M00M30G代码功能G00*G01G02G03G32G33 G71G72G74G75G90 G92G94 G22G80*G98 G99G50G26G27G29M代码说明M03M04M05润滑关（不输出信号）备用备用尖（不输出信号）程序暂停，按‘循环起动’程序继续执行程序结束，程序返回开始定位（快速移动）直线插补（切削进给）圆弧插补CW（顺时针）圆弧插补CCW（逆时针）攻牙循环螺纹切削外圆粗车循环端面粗车循环端面深孔加工循环外圆，内圆切槽循环外圆，内圆车削循环螺纹切削循环主轴正转主轴反转每转进给设置工件绝对坐标系X、Z轴回参考X轴回参考点主轴停止16.GSK928 TC/TE G 代码17.GSK928 TC/TE M 指令Z轴回参考点支持参数与宏编程外圆内圆锥面循环局部循环开始局部循环结束每分进给M08M09M32M33M10M11M00M30G代码组别解释G00G01G02G03G040G17G18G19G28G29*G40G41G42*G43*G44G49*G53G54G55G56G57G58G59G73G74G76*G80G81冷却液开冷却液关（不输出信号）润滑开润滑关（不输出信号）备用备用尖（不输出信号）程序暂停，按‘循环起动’程序继续执行程序结束，程序返回开始1定位 (快速移动)直线切削顺时针切圆弧逆时针切圆弧18.GSK990M G 代码暂停2XY 面赋值XZ 面赋值YZ 面赋值0机床返回原点从参考点返回7取消刀具直径偏移刀具直径左偏移刀具直径右偏移8刀具长度 + 方向偏移刀具长度 - 方向偏移取消刀具长度偏移14机床坐标系选择工件坐标系1选择工件坐标系2选择工件坐标系3选择工件坐标系4选择工件坐标系5选择工件坐标系6选择高速深孔钻削循环左螺旋切削循环精镗孔循环取消固定循环钻孔循环（点钻）G82G83G84G85G86G87G88G89*G90G91G920*G98*G99M代码说明M00M01M02M03M04M05M06M08M09M10M11M32M33M98M99G代码解释G00G1G02G03G04G17G18G19G28G299钻孔循环（镗阶梯孔）深孔钻削循环攻丝循环镗孔循环钻孔循环反向镗孔循环镗孔循环镗孔循环3使用绝对值命令使用增量值命令设置工件坐标系10固定循环返回起始点返回固定循环R点程序停19.GSK990M M 指令选择停止程序结束(复位)主轴正转 (CW)主轴反转 (CCW)主轴停换刀切削液开切削液关卡紧松开润滑开润滑关子程序调用子程序结束定位 (快速移动)直线切削20.GSK928MA G 代码顺时针切圆弧逆时针切圆弧延时等待XY 面赋值XZ 面赋值YZ 面赋值机床返回原点从参考点返回*G40G41G42*G43*G44G49*G53G54G55G56G57G58G59G73G74G80G81G82G83G84G85G86G89*G90G91G92*G98*G99G10 G11G12 G13G14 G15G22G23G27G28G31G34 G35G38 G39M指令解释取消刀具直径偏移刀具直径左偏移刀具直径右偏移刀具长度 + 方向偏移刀具长度 - 方向偏移取消刀具长度偏移机床坐标系选择工件坐标系1选择工件坐标系2选择工件坐标系3选择工件坐标系4选择工件坐标系5选择工件坐标系6选择高速深孔钻削循环左螺旋切削循环取消固定循环钻孔循环（点钻）钻孔循环（镗阶梯孔）深孔钻削循环右旋攻牙循环镗孔循环钻孔循环镗孔循环使用绝对值命令使用增量值命令设置浮动坐标系固定循环返回起始点返回固定循环R点圆凹槽内粗铣全圆内精铣外圆精铣系统参数运算（模态）判参数值跳转机械零点检测经中间点快速定位到程序快速返回R基准面矩形凹槽内精铣矩形外精铣21.GSK928MA M 指令M3M4M5M8M9M12M32M33M98M99G代码组别解释※G00*G01G02G03G04G05M0程序停止。
数控编程必背50个代码
数控编程必背50个代码在数控编程领域，熟练掌握一些常用的代码是非常重要的。
这些代码可以帮助工程师更高效地编写程序，实现机床的自动化加工。
下面列出了数控编程中必须掌握的50个代码片段。
1. G00 快速移动用于机床的快速移动，无需切削，只需迅速移动到指定坐标点。
2. G01 直线插补用于直线切削，控制机床在两个坐标点之间做直线运动。
3. G02 圆弧顺时针用于控制机床做以一定半径圆弧顺时针运动。
4. G03 圆弧逆时针用于控制机床做以一定半径圆弧逆时针运动。
5. G04 暂停暂停一段时间后再继续执行后续代码。
6. G17 选择XY平面设置XY平面为加工坐标系。
7. G18 选择XZ平面设置XZ平面为加工坐标系。
8. G19 选择YZ平面设置YZ平面为加工坐标系。
9. G20 设置英寸单位设置程序使用英寸单位进行加工。
10. G21 设置毫米单位设置程序使用毫米单位进行加工。
11. G28 回零将各轴回到零点位置。
12. G40 刀具卸载停止刀具补偿。
13. G41 刀具左补偿使用左刀具半径进行切削。
14. G42 刀具右补偿使用右刀具半径进行切削。
15. G50 缩放程序按比例放大程序。
16. G80 消除模态清除之前设置的模态参数。
17. G90 绝对编程以绝对坐标进行编程。
18. G91 增量编程以增量坐标进行编程。
19. G92 设定坐标修改坐标系的偏移。
20. M00 程序暂停程序暂停，等待操作员确认后继续执行。
21. M06 刀具换位按照程序中定义的刀具号换刀。
22. M08 冷却开启开启冷却系统。
23. M09 冷却关闭关闭冷却系统。
24. M30 程序结束程序正常结束。
25. M98 调用子程序调用程序中定义的子程序。
26. M99 子程序结束子程序执行完毕返回。
27. T01 选择刀具1选择对应编号的刀具。
28. T02 选择刀具2选择对应编号的刀具。
29. S500 设置主轴转速设置主轴的转速为500转/分钟。
完整版)数控车床指令代码大全
完整版)数控车床指令代码大全数控车床指令代码大全1.F功能F功能指令用于控制切削进给量，有两种使用方法。
第一种是每转进给量，编程格式为G95F~，其中F后面的数字表示主轴每转进给量，单位为mm/r。
例如，G95F0.2表示进给量为0.2mm/r。
第二种是每分钟进给量，编程格式为G94F~，其中F后面的数字表示每分钟进给量，单位为mm/min。
例如，G94F100表示进给量为100mm/min。
2.S功能S功能指令用于控制主轴转速，编程格式为S~，其中S后面的数字表示主轴转速，单位为r/min。
在具有恒线速功能的机床上，S功能指令还有其他作用。
第一种是最高转速限制，编程格式为G50S~，其中S后面的数字表示最高转速，单位为r/min。
例如，G50S3000表示最高转速限制为3000r/min。
第二种是恒线速控制，编程格式为G96S~，其中S后面的数字表示恒定的线速度，单位为m/min。
例如，G96S150表示切削点线速度控制在150m/min。
第三种是恒线速取消，编程格式为G97S~，其中S后面的数字表示恒线速度控制取消后的主轴转速。
如果S未指定，将保留G96的最终值。
例如，G97S3000表示恒线速控制取消后主轴转速为3000r/min。
3.T功能T功能指令用于选择加工所用刀具，编程格式为T~，其中通常有两位数表示所选择的刀具号码。
但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号和刀尖圆弧半径补偿号。
例如，T0303表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300表示取消刀具补偿。
4.M功能M功能指令用于控制机床的各种辅助功能。
M00表示程序暂停，可用NC启动命令（CYCLESTART）使程序继续运行；M01表示计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；M03表示主轴顺时针旋转；M04表示主轴逆时针旋转；M05表示主轴旋转停止；M08表示冷却液开；M09表示冷却液关；M30表示程序停止，程序复位到起始位置。
数控机床指令代码大全
数控机床编程指令代码详解H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。
G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。
2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。
3、G54.1 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。
取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。
5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。
6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。
7、G21—毫米输入G20—英寸输入8、G16—启用极坐标指令G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。
其轨迹不一定是两点一线，有可能是一条折线。
注意事项：（1）刀具从上向下移动时：G00 X Y ；Z ；先定XY面，然后Z轴下降。
（2）刀具从下向上移动时：G00Z ；X Y ；Z轴先上升，然后定ＸＹ面。
2、G01—直线插补指令格式：G01 X Y Z F ；格式含义：G01指令使刀具按F指令从当前运动到指定点。
3、G02—顺时针插补、G03—逆时针插补格式：G17 ｛G02 /G03｝X Y （R /I J）F;G18 ｛G02 /G03｝X Z（R /I K）F;G19 ｛G02 /G03｝Y Z（R /J K）F;注：1、I J K为零时可以省略；在同一段程序中，如I J K与R同时出现时，R有效。
数控车床常用代码

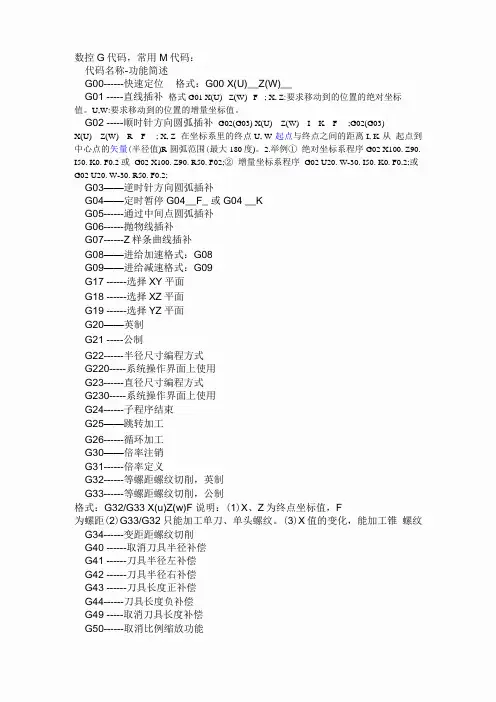

数控G代码，常用M代码：代码名称-功能简述G00------快速定位格式：G00 X(U)__Z(W)__G01 ----- 直线插补格式G01 X(U)_ Z(W)_ F_ ; X, Z:要求移动到的位置的绝对坐标值。
U,W:要求移动到的位置的增量坐标值。
G02 ----- 顺时针方向圆弧插补G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03)X(U)__Z(W)__R__F__ ; X, Z -在坐标系里的终点U, W-起点与终点之间的距离I, K-从起点到中心点的矢量(半径值)R-圆弧范围(最大180度)。
2.举例① 绝对坐标系程序G02 X100. Z90. I50. K0. F0.2 或G02 X100. Z90. R50. F02;② 增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;G03——逆时针方向圆弧插补G04——定时暂停G04__F_ 或G04 __KG05------通过中间点圆弧插补G06------抛物线插补G07------Z样条曲线插补G08——进给加速格式：G08G09——进给减速格式：G09G17 ------选择XY平面G18 ------选择XZ平面G19 ------选择YZ平面G20——英制G21 ----- 公制G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25——跳转加工G26------循环加工G30——倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制格式：G32/G33 X(u)Z(w)F 说明：(1)X、Z为终点坐标值，F为螺距(2)G33/G32只能加工单刀、单头螺纹。
数控车床编程实例详解(30个例子)
数控车床编程实例详解（30个例子）1. 基础G00轨迹移动G00指令可以用于快速移动机床上的工具，不做切削。
例如，要将铣刀从(0,0,0)点移动到(100,100,0)可以使用下面的编程：G00 X100 Y100 Z02. 简单的G01直线插补3. 向X正方向设定工件原点在某些情况下，需要在工件上设计的特定原点作为整个程序的起点。
在下面的例子中，我们将工件原点移到X轴上的10毫米位置:G92 X104. G02 G03 模拟圆弧G02和G03指令可以用于沿着一条圆弧轨迹移动工具。
例如，以下代码将插入一个逆时针圆弧：G03 X50 Y50 I25 J05. 床上对刀长度测量刀具长度对刀是数控车床操作的重要步骤。
在这个例子中，我们使用手动设定对刀。
首先，我们将铣刀移动到Z轴处的一个位置，然后将刀具轻轻放置在工件上以测量其长度。
最后，我们将刀具测量值输入机床，以便于适当地调整刀具长度。
6. 坐标旋转在某些情况下，需要在XY平面上绕特定角度旋转工件，以便于确保最佳切削角度。
在这个例子中，我们将工件绕着Z轴旋转45度：G68 X0 Y0 R457. 使用M code 启动或停止旋转工件M03用于启动旋转工作台的主轴，M05用于关闭它。
例如，以下代码段启动了工作台的主轴，并等待它旋转到合适速度，以便于切削。
8. 镜像轨迹在制造工具或零件时，可能需要将一个轮廓沿着特定轴镜像。
例如，以下代码镜像X 轴上的轮廓：G01 X50 Y0G01 X0 Y50G01 X-50 Y0G01 X0 Y-50MHE29. 使用G04指令延迟程序G04指令用于程序内部的延迟。
例如，以下代码让机床停顿1秒钟：G04 P100010. 利用G10指令改变工作坐标系G10指令可以用于更改工作坐标系。
例如，下面的代码段将当前坐标系设定为{X50 Y50 Z0}：11. 使用G17, G18和G19指令绘制园形、X-Y平面和Z-X平面G17G02 X50 Y50 I25 J0G02 X0 Y0 I-25 J0G02 X-50 Y50 I0 J25G02 X0 Y100 I25 J0G02 X50 Y50 I0 J-25G02 X0 Y0 I-25 J0MHE2M30指令可以用于彻底结束程序。
cnc数控机床编程代码
CNC数控机床编程代码数控机床编程代码是控制数控机床进行加工的重要指令集合，通过编写这些代码，可以使数控机床按照预定的轨迹、速度和加工方式完成加工任务。
本文将介绍数控机床编程代码的基本概念、常用指令及编写技巧。
1. 数控机床编程代码概述数控机床编程代码是一种特定的程序语言，用于描述机床的加工轨迹、工件的形状和加工工艺等信息。
它通常由一系列指令组成，每条指令都包含特定的功能和参数。
数控编程人员根据零件图纸和加工要求，编写相应的数控编程代码，通过数控系统加载执行，实现对工件的精密加工。
2. 常用数控机床编程指令2.1 G代码G代码是数控机床编程中最基本的指令之一，用于指定机床的运动方式和路径。
常见的G代码包括G00（快速定位）、G01（直线插补）、G02（圆弧顺时针插补）和G03（圆弧逆时针插补）等，通过合理组合这些G代码，可以实现复杂的加工轨迹。
2.2 M代码M代码用于控制机床的辅助功能，如启动/停止主轴、冷却液开关、变速等。
不同类型的数控机床对M代码的支持情况有所差异，编程人员需要根据具体机床的要求进行设置。
2.3 X、Y、Z轴坐标X、Y、Z轴坐标是描述工件在空间中位置的基本参数，通过指定这些坐标值，可以精确定位机床的加工位置。
编程人员需要准确计算这些坐标值，并根据实际加工需求进行调整。
2.4 F、S参数F参数用于指定进给速度，即工件在X、Y、Z轴方向的运动速度；S参数用于设定主轴转速。
这两个参数对加工效率和加工质量有着重要影响，编程人员需要根据具体加工要求进行合理设置。
3. 数控编程技巧3.1 熟练掌握数控编程语法数控编程语法是编写数控编程代码的基础，编程人员需要熟练掌握各种指令的使用方法和语法规则。
只有深入理解数控编程语法，才能高效、准确地编写数控编程代码。
3.2 细心分析零件图纸在编写数控编程代码之前，编程人员需要仔细分析零件图纸，理解工件的形状、尺寸和加工要求。
只有充分了解工件的特点，才能编写出符合加工要求的数控编程代码。
数控车床代码大全及使用方法
数控车床代码大全及使用方法数控车床是一种自动化加工设备，通过预先编写好的代码来控制机床进行加工操作。
在数控车床代码大全中，包含了各种常用的G代码和M代码，用于控制车床的各项功能。
下面将介绍一些常用的数控车床代码及其使用方法。
1. G代码：G代码用于控制加工过程中的各种运动方式，如刀具的直线或曲线运动、进给速度的调整等。
常用的G代码有：- G00：快速定位，用于将刀具迅速移动到指定位置，不进行加工。
- G01：直线插补，用于控制刀具按直线路径进行加工。
- G02/G03：圆弧插补，用于控制刀具按圆弧路径进行加工，G02表示顺时针方向，G03表示逆时针方向。
- G90：绝对定位，用于以机床坐标系中的绝对坐标进行加工。
- G91：增量定位，用于以刀具当前位置为基准，按照增量值进行加工。
2. M代码：M代码用于控制机床的一些辅助功能，如切割润滑、切削进给等。
常用的M代码有：- M03：主轴正转，开启主轴旋转。
- M04：主轴反转，反转主轴旋转。
- M05：主轴停止，停止主轴旋转。
- M08：冷却液开启，开启切削液供给。
- M09：冷却液关闭，关闭切削液供给。
在使用数控车床代码时，首先需要了解机床的坐标系和工件坐标系。
机床坐标系是机床固有的坐标系，而工件坐标系是以工件作为参考的坐标系。
在编写代码时，需要根据加工需要选择合适的坐标系。
其次，需要了解数控车床控制系统的具体操作界面，如何编辑和输入代码。
通常可以通过专门的数控编程软件进行代码编辑，并通过U盘或网络传输到机床控制系统。
另外，在编写代码时需要注意安全性和合理性。
合理设置切削参数、进给速度、切削深度等，以避免加工过程中出现问题。
总之，数控车床代码是控制机床加工操作的重要工具。
通过掌握常用的G代码和M代码，并了解其使用方法，可以更好地利用数控车床进行加工操作，提高加工效率和质量。
数控机床编程代码
快速定位(G00)1. 格式这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
图4. 举例N10 G00 X-100 Y-100 Z65G01直线切削进给(G01)1. 格式G00 X_ Y_ Z_G01 X_ Y_ Z_F_这个命令将刀具以直线形式，按Ｆ代码指定的速率，从它的当前位置移动到程序要求的位置。
F 的速率是程序中指定轴速率的复合速率。
图2. 举例G01 G90 X-50. F100；或G01 G91 X30. F100；G01 G90 X-50. Y30. F100；或G01 G91 X30. Y15. Z0 F100；G01 G90 X-50. Y30. Z15. F100；圆弧切削 (G02/G03 G17/G18/G19)1. 格式圆弧所在的平面用G17, G18 和G19 指令来指定。
但是，只要已经在先前的程序块里定义了这些命令，也能够省略。
圆弧的回转方向像下图表示那样，由 G02/G03 来指定。
在圆圆弧在 XY 面上G17 G02 ( G03 ) G90 ( G91 ) X_ Y_ F_；或G17 G02 ( G03 ) G90 ( G91 ) I_ J_ F_；或G17 G02 ( G03 ) G90 ( G91 ) R_ F_；圆弧在 XZ 面上G18 G02 ( G03 ) G90 ( G91 ) X_ Z_ F_；或G18 G02 ( G03 ) G90 ( G91 ) I_ K_ F_；或G18 G02 ( G03 ) G90 ( G91 ) R_ F_；圆弧在 YZ 面上G19 G02 ( G03 ) G90 ( G91 ) Y_ Z_ F_；或G19 G02 ( G03 ) G90 ( G91 ) J_ K_ F_；或G19 G02 ( G03 ) G90 ( G91 ) R_ F_；G02/G03G17/G18/G19圆弧所在的平面用G17, G18 和G19 指令来指定。
数控机床代码
常用M代码：M03：主轴正传M04：主轴反转M05：主轴停止M07：雾状切削液开M08：液状切削液开M09：切削液关M00：程序暂停M01：计划停止M02：机床复位M30:程序结束，指针返回到开头M98：调用子程序M99：返回主程序数控系统G代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补 G03------逆时针方向圆弧插补 G04------定时暂停G05------通过中间点圆弧插补 G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用 G23------直径尺寸编程方式G230-----系统操作界面上使用 G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制 G33------等螺距螺纹切削，公制 G53,G500-设定工件坐标系注销 G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详细：G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
数控机床编程G代码汇总
G82
钻孔循环或反镗
G82
09
钻孔循环或反镗
G83
深孔钻循环
G84
攻丝循环
G85
镗孔循环
G86
镗孔循环
G87
背镗循环
G88
镗孔循环
G89 G90 G91 G92
G92.1 G94 G95 G96 G97 G98 G99
09
镗孔循环
绝对值编程
03
增量值编程
设坐标系最大主轴速度控制
00 工件坐标系预置
G60
00/01
单方向定位
G61
准确停止方式
G62
自动拐角方式
G63
15
攻丝方式
G64
切削方式
G65
00
宏程序调用
G66
宏程序模态调用
G67
12
宏程序模态调用取消
G68
坐标旋转有效
G69
16
坐标旋转取消
G73
深孔钻循环
G74
左旋攻丝循环
G76
精镗循环
G80
固循环取消/外操作功能取消
G81
钻、锪镗或外操作功能
G15
极坐标指令消除
17
G16
极坐标指令
G17
选择XY平面
G18
02
选择XZ平面
G19
选择YZ平面
G20
英寸输入
G22
06
存储行程检测功能接通
G23
04
存储行程检测功能断开
G27
返回参考点检测
G28
返回参考点
G29
00
从参考点返回
G30
返回第2、3、4参考点
数控机床编程与操作 代码
数控机床编程与操作代码《数控机床编程与操作代码》
一、数控机床基本编程
1. 基本指令：
G00 快速定位；
G01 直线插补；
G02 圆弧插补；
G03 圆弧插补；
G04 延时
2. 其他指令：
G20 编程单位为英寸；
G21 编程单位为毫米；
G40 不复位刀偏；
G41 复位刀偏；
G50 变倍率；
G51 坐标缩放；
G60 固定循环；
G61 动态循环；
G62 不重复终止；
G63 重复终止；
G80 减压；
G81 重复加工；
G82 停止持续加工；
G83 重复挖槽；
G84 停止持续挖槽；
G90 绝对编程；
G91 相对编程；
G94 时间单位为分钟；
G95 时间单位为秒；
二、数控机床操作
1. 机床运行操作：
开启电源，启动机床，检查各项动态参数，校正机床零点，操作面板选择运行模式，调整机床参数，执行运行程序，监控机床当前状态，终止程序，总线选择，清除机床报警状态，关闭电源，检查安全情况。
2. 机床修改操作：
检查机床各部件，校正机床零点，修改机床参数，改变机床运行模式，设定报警状态，修改机床程序，更换机床零件。
(完整版)数控车床编程指令代码
一．指令集（Ｘ向如Ｘ、Ｕ等的编程量均采用直径量）G00：快速定位指令。
格式为G00 X（U） Z（W），X、Z为绝对编程时的目标点，U、W 为相对编程时的目标点。
两轴同时以机床最快速度开始运动，但不一定同时停止，即合成刀具轨迹并不一定是直线。
本系统可以混合编程，如G00 X W。
G01：直线插补指令。
格式为G01 X（U） Z（W） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
G02：顺圆插补指令。
格式为G02 X（U） Z（W） R（I K ） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。
G03：逆圆插补指令。
格式为G03 X（U） Z（W） R（I K ） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。
G04：暂停指令。
格式为G04 P(X U ) ,采用P时（不能用小数点），时间单位为ms，X、U时，时间单位为s。
最大延时9999.999s。
G20：英制单位设定指令。
G21：公制单位设定指令。
注意：某程序若不指定G20、G21，则采用上次关机时的设定值。
G27：返回参考点检测指令。
格式为G27 X（U） Z（W） T0000，本指令执行前必须使刀架回零一次。
若指定的两个坐标值分别是机床参考点的坐标值，且机床面板上的两个回零参考点指示灯都亮，则说明机床零点正确。
否则，机床定位误差过大。
G28：返回参考点指令。
格式为G28 X（U） Z（W） T0000，若机床启动后回过零点，则本指令的执行使刀架经过指定点回零，否则经过指定点移动至系统加电时的位置。
数控代码大全及使用方法
数控代码大全及使用方法
数控代码是用于控制数控机床的指令集。
它包括G代码和M代码两种类型。
G代码用于控制运动和位置，如G00（快速定位）和G01（线性插补）；M代码用于控制机床的其他功能，如M03（打开主轴）和M04（关闭主轴）。
G代码常用指令如下：
G00：快速定位
G01：线性插补
G02：圆弧插补（顺时针）
G03：圆弧插补（逆时针）
G04：延迟
G20：设置为英制单位
G21：设置为公制单位
G28：回原点
G90：设置为绝对坐标
G91：设置为相对坐标
M代码常用指令如下：
M03：打开主轴
M04：关闭主轴
M05：关闭刀具
M06：更换刀具
M08：打开冷却液
M09：关闭冷却液
M30：程序结束
使用方法：
1.准备数控程序，将其输入到数控机床中
2.设置好机床的参数
3.运行程序，监控机床的运行状态
4.根据需要调整参数并重新运行
注意事项：
1.确保机床和刀具的安全
2.避免在运行时修改程序
3.确保工件的稳定性和正确的定位
4.使用正确的刀具和刀具参数
5.注意机床的润滑和维护
6.使用专业的软件进行编程
数控代码的使用需要一定的专业知识和经验，对于新手来说可能会有一些困难。
建议在学习
和使用过程中寻求专业人员的指导和帮助。
除了上述常用指令，数控代码还有很多其他指令，如刀具偏置，坐标系转换，输出信号等，这些指令的使用需要根据具体情况和需求来确定。
总之，数控代码是数控机床的基础，理解和掌握它对于控制机床和完成各种加工任务是非常重要的。
数控编程基础知识代码
数控编程基础知识代码数控编程基础知识数控编程是将机械加工过程中的图形、尺寸、工艺等信息转化为机床能够理解的指令代码，以实现自动化加工的过程。
以下是数控编程基础知识。
一、数控编程语言1. G代码：G代码是机床控制系统中最常用的指令代码，用于描述加工轨迹和切削工艺。
G代码由字母G和数字组成，例如：G01表示直线插补，G02表示圆弧插补。
2. M代码：M代码用于控制机床辅助功能，例如：M03表示主轴正转，M08表示冷却液开启。
3. F代码：F代码用于描述进给速度，例如：F100表示进给速度为100mm/min。
4. S代码：S代码用于描述主轴转速，例如：S1000表示主轴转速为1000r/min。
二、坐标系1. 直角坐标系：直角坐标系是最常见的坐标系，在平面上由X、Y两个轴组成。
在三维空间中还需要加上Z轴。
2. 极坐标系：极坐标系由极径和极角两个参数构成，适合描述圆形或环形零件。
3. 坐标系原点：坐标系原点是机床上的一个固定点，通常为机床的中心点或工件的起始点。
三、插补方式1. 直线插补：直线插补是指沿着直线路径进行加工。
2. 圆弧插补：圆弧插补是指沿着圆弧路径进行加工，分为顺时针和逆时针两种方向。
3. 螺旋线插补：螺旋线插补是指沿着螺旋线路径进行加工，通常用于制造螺纹零件。
四、切削参数1. 切削速度：切削速度是指刀具在加工过程中的移动速度，单位为m/min或mm/min。
2. 进给量：进给量是指每个切削齿口在一次进给中所移动的距离，单位为mm/rev或mm/min。
3. 切削深度：切削深度是指每次切削时刀具与工件表面之间的距离，单位为mm。
4. 切削宽度：切削宽度是指每个齿口在一次进给中所切割的宽度，单位为mm。
五、数控编程实例以下是一个简单的数控编程实例：O0001（程序号）N10 G54 G17 G90 G40（坐标系、平面、绝对坐标、刀具半径补偿取消）N20 M03 S1000（主轴正转，转速1000r/min）N30 G01 X50 Y50 F100（直线插补，X轴50mm，Y轴50mm，进给速度100mm/min）N40 G02 X80 Y80 I15 J15 F200（圆弧插补，以X轴80mm，Y轴80mm为圆心，半径为15mm的圆弧路径进行加工，进给速度200mm/min）N50 M05（主轴停止）六、注意事项1. 数控编程需要严格按照机床的参数和加工工艺进行编写。
数控机床代码顺口溜
数控机床代码顺口溜一.指令集(X向如X、U等的编程量均采用直径量) G00:快速定位指令.格式为G00 X(U) Z(W) ,X、Z为绝对编程时的目标点,U、W为相对编程时的目标点.两轴同时以机床最快速度开始运动,但不一定同时停止,即合成刀具轨迹并不一定是代码是数控机床的大脑,代码很多,真正用的到的倒不多,一二十个吧,记住就行了.G00 快速定位 M00 程序停止 G01 直线插补 M01 选择停止G02 顺圆弧插补M03 主轴正转G03 逆圆弧插补M04 主轴反转G04 暂停 M05 主轴停止 G32 车螺纹 M08 切削液开 G50 坐标系设定M09 切削液关限制最高速T0101 刀具刀补选择G92 车螺纹循环S500 主轴转速 G90 车外圆循环 G94 车端面循环以上为最基本的编程知识,路漫漫其修远兮!G00快速定位,G01直线插补,G02顺时针插补,G03逆时针插补,G04暂停,G40取消刀补,G41左补,G42右补,G54-G59工件坐标系{车床、加工中心都一样}.G70精加工复合循环,G71外圆粗加工循环,G72端面粗加工循环,G73固定形状粗加工循环,G74端面钻孔循环,G75外圆切槽循环,G76外圆螺纹循环, G00 点定位 G50 * 刀具偏置0/- G01 直线插补 G51 * 刀具偏置+/0 G02 顺时针圆弧插补 G52 * 刀具偏置-/0 G03 逆时针代码是数控机床的大脑,代码很多,真正用的到的倒不多,一二十个吧,记住就行了. g00 快速定位 m00 程序停止 g01 直线插补 m01 选择停止 g02 顺圆弧插补 m03 主轴正转 g03 逆圆弧插补 m04 主轴反转g04 暂停 m05 主轴停止 g32 车螺纹 m08 切削液开 g50 坐标系设定m09 切削液关限制最高速 t0101 刀具刀补选择 g92 车螺纹循环 s500 主轴转速 g90 车外圆循环 g94 车端面循环以上为最基本的编程知识,路漫漫其修远兮!主要用他们编程还有f进给速度 s主轴转速等等这是g代码 G00 快速移动点定位 G01 直线插补 G02 顺时针圆弧插补 G03 逆时针圆弧插补 G04 暂停 G05 --- G17 XY平面选择 G18 ZX平面选择 G19 YZ平面选择 G32 螺纹切削 G33 --- G40 刀具补偿注G00 X Z 快速定位 G01 X Z F 直线插补 G02(G03) X Z R F 顺(逆)时针圆弧插补 G04 X(P) 暂停 G20 英制尺寸 G21 公制尺寸 G32 X(Z) F 螺纹单一循环 G40 取消刀尖半径补偿 G41 刀尖圆弧半径左补偿 G42 刀尖圆弧半径右补偿 G50 指定主轴最发那科:G01 X _Z_ G02(G03)X_Z_R_ G92X_Z_F_ G71U_R_ G71P_Q_U_W_ 以上是常用的指令G00-快速定位 G01-直线插补 G02/G03-圆弧插补这3个最常用,还有一些固定循环等等.G,S,FM,T,N最常用的是G00\G01\G02\G03\G40\G41\G42\G43\G44\G49\M00\M01\M02 \M03\M04\M05\M06\M07\M08\M09\M30\M98\M99 G00。
数控车床编程代码
G代码分组功能G00 01 定位（快速移动）G01 01 直线插补（进给速度）G02 01 顺时针圆弧插补G03 01 逆时针圆弧插补G04 00 暂停，精确停止G09 00 精确停止G17 02 选择X Y平面G18 02 选择Z X平面G19 02 选择Y Z平面G27 00 返回并检查参考点G28 00 返回参考点G29 00 从参考点返回G30 00 返回第二参考点G40 07 取消刀具半径补偿G41 07 左侧刀具半径补偿G42 07 右侧刀具半径补偿G43 08 刀具长度补偿＋G44 08 刀具长度补偿－G49 08 取消刀具长度补偿G52 00 设置局部坐标系G53 00 选择机床坐标系G54 14 选用1号工件坐标系G55 14 选用2号工件坐标系G56 14 选用3号工件坐标系G57 14 选用4号工件坐标系G58 14 选用5号工件坐标系G59 14 选用6号工件坐标系G60 00 单一方向定位G61 15 精确停止方式G64 15 切削方式G65 00 宏程序调用G66 12 模态宏程序调用G67 12 模态宏程序调用取消G73 09 深孔钻削固定循环G74 09 反螺纹攻丝固定循环G76 09 精镗固定循环G80 09 取消固定循环G81 09 钻削固定循环G82 09 钻削固定循环G83 09 深孔钻削固定循环G84 09 攻丝固定循环G85 09 镗削固定循环G86 09 镗削固定循环G87 09 反镗固定循环G88 09 镗削固定循环G89 09 镗削固定循环G90 03 绝对值指令方式G91 03 增量值指令方式G92 00 工件零点设定G98 10 固定循环返回初始点G99 10 固定循环返回R点大多数的G代码是模态的，所谓模态G代码，是指这些G代码不只在当前的程序段中起作用，而且在以后的程序段中一直起作用，直到程序中出现另一个同组的G代码为止，同组的模态G代码控制同一个目标但起不同的作用，它们之间是不相容的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速定位(G00)1. 格式这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
图5.2-14. 举例N10 G00 X-100 Y-100 Z65G01直线切削进给(G01)1. 格式G00 X_ Y_ Z_G01 X_ Y_ Z_F_这个命令将刀具以直线形式，按Ｆ代码指定的速率，从它的当前位置移动到程序要求的位置。
F 的速率是程序中指定轴速率的复合速率。
图5.2-22. 举例G01 G90 X-50. F100；或G01 G91 X30. F100；G01 G90 X-50. Y30. F100；或G01 G91 X30. Y15. Z0 F100；G01 G90 X-50. Y30. Z15. F100；圆弧切削(G02/G03 G17/G18/G19)1. 格式圆弧所在的平面用G17, G18 和G19 指令来指定。
但是，只要已经在先前的程序块里定义了这些命令，也能够省略。
圆弧的回转方向像下图表示那样，由G02/G03 来指定。
在圆圆弧在XY 面上G17 G02 ( G03 ) G90 ( G91 ) X_ Y_ F_；或G17 G02 ( G03 ) G90 ( G9 1 ) I_ J_ F_；或G17 G02 ( G03 ) G90 ( G91 ) R_ F_；圆弧在XZ 面上G18 G02 ( G03 ) G90 ( G91 ) X_ Z_ F_；或G18 G02 ( G03 ) G90 ( G9 1 ) I_ K_ F_；或G18 G02 ( G03 ) G90 ( G91 ) R_ F_；圆弧在YZ 面上G19 G02 ( G03 ) G90 ( G91 ) Y_ Z_ F_；或G19 G02 ( G03 ) G90 ( G9 1 ) J_ K_ F_；或G19 G02 ( G03 ) G90 ( G91 ) R_ F_；G02/G03G17/G18/G19圆弧所在的平面用G17, G18 和G19 指令来指定。
但是，只要已经在先前的程序块里定义了这些命令，也能够省略。
圆弧的回转方向像下图表示那样，由G02/G03 来指定。
在圆弧回转方向指定后，指派切削终点坐标。
G90 是指定在绝对坐标方式下使用此命令；而G91是在指定在增量坐标方式下使用此命令。
另外，如果G90/G91 已经在先前程序块里给出过，可以省略。
圆弧的终点用包含在命令施加的平面里的两个轴的坐标值指定( 例如，在XY平面里，G17 用X, Y 坐标值) 。
终点坐标能够像G00 和G01 命令一样地设置。
圆弧中心的位置或者其半径应当在设定圆弧终点之后设置。
圆弧中心设置为从圆弧起点的相对距离，并且对应于X，Y 和Z 轴表示为I、J 和K。
圆弧中心坐标值减去圆弧起点坐标值得到的结果对应分配给I、J、K。
自动原点返回(G28/G30)1. 格式第一原点返回：第二、三和四原点返回：#P2, P3, P4: 选择第二、第三和第四原点返回(如果被省略，系统自动选择第二原点返回)。
由X, Y 和Z 设定的位置叫做中间点。
机床先移动到这个点，而后回归原点。
省略了中间点的轴不移动；只有在命令里指派了中间点的轴执行其原点返回命令。
在执行原点返回命令时，每一个轴是独立执行的，这就像快速移动命令（G00）一样；通常刀具路径不是直线。
因此，要求对每一个轴设置中间点，以免机床在原点返回时与工件碰撞等意外发生。
G28 (G30) G90 X150. Y200.；或者G28 (G30) G91 X100. Y150.；注意：在所给例子里，去中间点的移动就像下面的快速移动命令一样。
G00 G90 X150. Y200.；或者G00 G91 X100. Y150.；如果中间点与当前的刀具位置一致（例如，发出的命令是- G28 G91 X0 Y0 Z0；），机床就从其当前位置返回原点。
如果是在单程序块方式下运行，机床就会停在中间点；当中间点与当前位置一致，它也会暂时停在中间点（即，当前位置）。
G28 G90 ( G91 ) X_Y_Z_；G30 G90 ( G91 ) P2 ( P3, P4 ) X_Y_Z_；G40/G41/G42刀具半径偏置功能(G40/G41/G42)1. 格式当处理工件(“A”) 时，就像下图所示，刀具路径(“B”) 是基本路径，与工件(“A”)的距离至少为该刀具直径的一半。
此处，路径“B” 叫做由A 经R 补偿的路径。
因此，刀具半径偏置功能自动地由编程给出的路径 A 以及由分开设置的刀具偏置值，计算出补偿了的路径B。
就是说，用户能够根据工件形状编制加工程序，同时不必考虑刀具直径。
因此，在真正切削之前把刀具直径设置为刀具偏置值；用户能够获得精确的切削结果，就是因为系统本身计算了精确补偿的路径。
图5.2-5在编程时用户只要插入偏置向量的方向(举例说，G41：左侧，G42：右侧)和偏置地址(例如，D2：在“D” 后面是从01 到32 的两位数字)。
所以用户只要输入偏移号码D(根据MDI)，只不过是由精确计算刀具直径得出的半径。
2. 偏置功能代码功能G40 取消刀具直径偏置G41 偏置在刀具行进方向的左侧G42 偏置在刀具行进方向的右侧表5.2-1G41 X_ Y_D_；G42 X_ Y_D_；G43/G44/G49刀具长度偏置(G43/G44/G49)1. 格式2. 偏置功能首先用一把铣刀作为基准刀，并且利用工件坐标系的Z 轴，把它定位在工件表面上，其位置设置为Z0。
(☼ 见G92：坐标系设置)请记住，如果程序所用的刀具较短，那么在加工时刀具不可能接触到工件，即便机床移动到位置Z0。
反之，如果刀具比基准刀具长，有可能引起与工件碰撞损坏机床。
为了防止出现这种情况，把每一把刀具与基准刀具的相对长度差输入到刀具偏置内存，并且在程序里让机床执行刀具长度偏置功能。
代码功能G43 把指定的刀长偏置值加到命令的Z 坐标值上G44 把指定的刀长偏置值从命令的Z 坐标值上减去G49 取消刀长偏置值表5.2-2在设置偏置的长度时，使用正/负号。
如果改变了(+/-) 符号，G43 和G44 在执行时会反向操作。
因此，该命令有各种不同的表达方式。
举例说：首先，遵循下列步骤测量刀具长度：1.把工件放在工作台上。
2.更换要测量的刀具3.调整基准刀具轴线，使它接近工件；把该刀具的前端调整到工件表面上。
4.此时Z 轴的相对坐标系的坐标作为刀具偏置值输入偏置菜单。
通过这么操作，如果刀具短于基准刀具时偏置值被设置为负值；如果长于基准刀具则为正值。
因此，在编程时仅有G43 命令允许您做刀具长度偏置。
3. 举例G00 ZO；G00 G43 Z0 H01；G00 G43 Z0 H03；或者G00 G44 Z0 H02；或者G00 G44 Z0 H02；G43 Z_ H_；G44 Z_ H_；G49 Z_；G43, G44 或G49 命令一旦被发出，它们的功能会保持着，因为它们是“模态命令”。
因此，G43 或G44 命令在程序里紧跟在刀具更换之后一旦被发出；那么G4 9 命令可能在该刀具加工结束，更换刀具调用。
注意1) 在用G43 (G44) H 或者用G 49 命令的指派来省略Z 轴移动命令时，, 偏置操作就会像G00 G91 Z0 命令指派的那样执行。
也就是说，用户应当时常小心谨慎，因为它就像有刀具长度偏置值那样移动。
注意2) 用户除了能够用G49 命令来取消刀具长度补偿，还能够用偏置号码H0 的设置(G43/G44 H0) 来获得同样效果。
注意3) 若在刀具长度补偿期间修改偏置号码，先前设置的偏置值会被新近赋予的偏置值替换。
G53选择机床坐标系(G53)1. 格式2. 功能刀具根据这个命令执行快速移动到机床坐标系里的X_Y_Z 位置。
由于G53 是“一般”G 代码命令，仅仅在程序块里有G53 命令的地方起作用。
此外，它在绝对命令(G90) 里有效，在增量命令里(G91) 无效。
为了把刀具移动到机床固有的位置，像换刀位置，程序应当用G53 命令在机床坐标系里开发。
注意(1) 刀具直径偏置、刀具长度偏置和刀具位置偏置应当在它的G53 命令调用之前提前取消。
否则，机床将依照设置的偏置值移动。
注意(2) 在执行G53 指令之前，必须手动或者用G28 命令让机床返回原点。
这是因为机床坐标系必须在G53 命令发出之前设定。
G54～G59工件坐标系选择(G54～G59)1. 格式2. 功能( G90 ) G53 X_ Y_ Z_；G54 X_ Y_ Z_；图5.2-6通过使用G54～G59 命令，最多可设置六个工件坐标系（1～6）。
在接通电源和完成了原点返回后，系统自动选择工件坐标系 1 (G54) 。
它们均为模态指令，执行某个坐标系命令后将保持其有效性，直到其它坐标系指令发出。
图5.2-7G73高速深孔钻循环(G73)1. 格式X_ Y_:孔位数据Z_:孔底深度（绝对坐标）R_:每次下刀点或抬刀点（绝对坐标）G73 X__Y__Z__R__Q__ F__K__Q_:每次切削进给的切削深度（无符号，增量）F_:切削进给速度K_:重复次数(如果需要的话)2. 功能进给孔底快速退刀。
