Plaxis中常见问题集锦
深度学习中常见问题解决办法大全(九)
深度学习中常见问题解决办法大全深度学习作为人工智能领域的一个重要分支，近年来得到了广泛的关注和应用。
然而，深度学习也面临着诸多挑战和问题。
本文将针对深度学习中常见的问题进行总结和解决办法的探讨，希望能够为深度学习从业者提供一些实用的参考和帮助。
一、梯度消失和梯度爆炸在深度神经网络中，梯度消失和梯度爆炸是一个常见的问题。
梯度消失指的是在反向传播过程中，梯度逐渐变小甚至消失，导致模型无法收敛；梯度爆炸则是梯度逐渐变大，导致模型参数发散。
解决这一问题的方法包括使用合适的激活函数（如ReLU、Leaky ReLU等）、使用梯度裁剪技术、以及使用适当的权重初始化方法（如Xavier初始化、He初始化等）。
二、过拟合和欠拟合过拟合和欠拟合是深度学习中常见的模型训练问题。
过拟合指的是模型在训练集上表现良好，但在测试集上表现较差；欠拟合则是模型无法很好地拟合训练集。
解决过拟合和欠拟合的方法包括使用正则化方法（如L1正则化、L2正则化）、增加训练数据、使用更复杂的模型结构或者减小模型复杂度、以及使用交叉验证等技术。
三、梯度下降的收敛速度梯度下降是深度学习中常用的参数优化算法，然而其收敛速度可能较慢。
针对这一问题，可以采用学习率调整策略（如衰减学习率、自适应学习率等）、使用动量法、以及使用自适应优化算法（如Adam算法、RMSProp算法等）来加速模型的收敛速度。
四、数据预处理和特征工程数据预处理和特征工程对于深度学习模型的性能至关重要。
常见的数据预处理方法包括归一化、标准化、缺失值处理、以及数据增强等；特征工程则包括特征选择、特征提取、特征变换等技术。
针对不同的问题和数据特点，需要采用合适的数据预处理和特征工程方法来提高模型的性能。
五、模型解释和可解释性深度学习模型通常被认为是黑盒模型，其内部结构和决策过程难以解释和理解。
然而在一些应用场景中，模型的解释性是非常重要的。
针对这一问题，可以采用可解释性深度学习模型（如递归神经网络、注意力机制等）、或者使用可解释性的模型辅助来提高模型的解释性。
Plaxis中常见问题集锦
1 问：Geo FEM，Plaxis，Z-Soil软件比较？2008/6/5 9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受围之。
就易用性来说，Plaxis好于Z-Soil好于GEO。
Plaxis大家都用得很多了，Z-Soil的建模可以在前处理模块中用CAD元素绘制，或者通过dxf文件导入；GEO4只能输入剖面线的坐标，比较烦琐。
Plaxis和Z-soil基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，只能解决隧道、边坡等相关问题；Plaxis和Z-Soil可以进行渗流分析（非饱和）包括流固偶合分析。
总的来说，Plaxis和Z-Soil是专业的岩土工程有限元程序；GEO FEM是GEO4里面的一个工具包，而GEO4类似于国的理正一样，是遵循Eurocode的设计软件。
2问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等这些滑裂面的相关参数呢？2008/6/59:36:26 答：使用强度折减法，不用假定slip surface，故不会有这些数据。
3问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，过个月再填一半，而且这一半也不是一次填完，要在几天完成，请问怎么在Plaxis中模拟，怎么设置可以反应填筑速率，请高手指教？2008/6/59:47:25 答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
4问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？2008/6/59:49:13 答：应该是：A=沿着洞轴方向L×厚度d E是弹性模量I是惯性矩5问：在网上看到有人怀疑Plaxis 3D Foundation和3D Tunnel的真三维性，有人说它们不是真正的三维计算，有谁知道是怎么回事吗？2008/6/59:59:42 答：Plaxis 3D Tunnel计算核是三维的。
PLAXIS渗流模块介绍
PLAXIS渗流模块介绍PLAXIS 渗流模块介绍岩土工程应用中需要高级数值计算工具及高级本构模型来模拟岩土的非线性、时间相关性及各向异性等行为，而土（或岩石）的状态可能是饱和或部分饱和。
PLAXIS 渗流模块可用于分析二维非饱和及地下水瞬态渗流问题。
很多实际工程应用中，不仅需要考虑变形，而且需要考虑地下水渗流问题。
针对时间相关性问题，需要位移和孔压的混合方程，即流固耦合的方法。
该分析基于比奥固结理论，针对饱和和部分饱和土体，可用来同时计算变形和地下水渗流边界条件。
建模：时间相关边界条件（线性、简谐及用户自定义）针对渗流的多种边界条件（浸润线、水头、指定边界变化、浸润/降雨、排水板和井）?多种水土特征曲线（SWCC）（Mualem-Van Genuchten、近似Van Genuchten 及用户自定义类型）基于不同类别的土，针对SWCC的多种预定义数据组（标准、Hypres、USDA及Staring）针对非饱和土模型状态改变时的毕肖普应力和吸力Barcelona Basic模型针对非饱和土的用户自定义模型计算：针对流固耦合和地下水渗流分析的自动时间步长所有已有计算类型（塑性、强度折减法、动力和固结分析）中部分饱和土的力学行为模拟三种计算模式；经典：与PLAXIS的老版本类似；高级：非饱和土；渗流：地下水渗流分析输出：变形、应力以及渗流结果，如：达西速度吸力饱和度相对渗透性地下水头应用：非饱和土行为模拟土石坝（时间相关问题）随时间的分步施工快速水位降落工况边坡稳定性分析（山崩、环境因素（降雨、洪水等）对边坡稳定性的影响）?存在破坏风险的土（夯实土）排水系统。
Plaxis中常见问题集锦
Plaxis中常见问题集锦1 问：Geo FEM， Plaxis， Z-Soil软件比较？2008/6/5 9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受范围之内。
就易用性来说，Plaxis好于Z-Soil好于GEO。
Plaxis大家都用得很多了，Z-Soil的建模可以在前处理模块中用CAD元素绘制，或者通过dxf文件导入；GEO4只能输入剖面线的坐标，比较烦琐。
Plaxis和Z-soil基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，只能解决隧道、边坡等相关问题；Plaxis和Z-Soil可以进行渗流分析（非饱和）包括流固偶合分析。
总的来说，Plaxis和Z-Soil是专业的岩土工程有限元程序；GEO FEM是GEO4里面的一个工具包，而GEO4类似于国内的理正一样，是遵循Eurocode的设计软件。
2问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等这些滑裂面的相关参数呢？2008/6/59:36:26 答：使用强度折减法，不用假定slip surface，故不会有这些数据。
3问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，过个月再填一半，而且这一半也不是一次填完，要在几天内完成，请问怎么在Plaxis中模拟，怎么设置可以反应填筑速率，请高手指教？2008/6/59:47:25 答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
4问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？2008/6/59:49:13 答：应该是： A=沿着洞轴方向L×厚度d E是弹性模量 I 是惯性矩5问：在网上看到有人怀疑Plaxis 3D Foundation和3D Tunnel的真三维性，有人说它们不是真正的三维计算，有谁知道是怎么回事吗？2008/6/59:59:42 答：Plaxis 3D Tunnel计算内核是三维的。
PLAXIS基本知识备忘
PLAXIS基本知识备忘提示: 即使不满意网格生成的结果，也必须使用<更新>按钮返回到几何模型。
输入模式。
提示:网格全局疏密度的默认设置为粗。
大多数情况下，这是合适的首选。
> 全局疏密度的设置可以在网格菜单中加以修改。
另外，可以整体或局部加密网格。
在这一输入阶段，还可以调整部分几何对象或增加几何对象。
如果做出调整，必须重新生成有限元网格。
从网格菜单中,选择全局疏密,选项,这时单元分布下拉菜单的默认选项为粗。
为,加密全局疏密,,我们可以从下,菜单中选择下一个选项:中等:,然后点击<生成>按钮。
另外,我们也可以从网格菜单中,选择全局加密选项。
随后,输出视窗出现一个较细的网格。
然后,点击<更新>按钮返回。
结构单元拐角处的点可能产生很大的位移梯,,因此最好在这些区域内划分相对于几何模型其他部分,细的网格。
点击:单击:地下连续墙下部的中间,所选几何直线变为红色。
从网格菜单中选择加密线选项,所选线周围局部加密后的网格呈现视窗中。
之后,点击<更新>按钮返回。
网格设置和输入的其他部分保存在一起。
当再次进入一个现存项目而不改变其几何轮廓和网格设置时，可以通过点击工具栏中的生成网格按钮重新生成同样的网格。
不过，几何模型的任何轻微变化将导致不同的网格。
网格菜单中的全部重置选项用来恢复生成网格的默认设置(全局疏密度=粗并且没有局部加密)。
点击工具栏中的生成初始应,按钮:红十字:或在生成菜单中选择初始应,选项,出现K0-过程对话框。
保持土体容重的总乘子:ΣMweight,等于1.0_这意味着土的全部重,应用于生成初始应,。
接受PLAXIS 建议的K0 默认值并点击<确认>按钮。
提示:K0-过程只能应用于地基水平分层且表面水平，地下水位也是水平的情况。
关于K0-过程的详细知识，参见附录A 或参考手册。
K0 的默认值基于Jaky 公式:K0,1-sinφ。
修改默认值以后，输入一个负值可以恢复其默认值。
用Abaqus所遇到问题汇总
用Abaqus 所遇到问题汇总（持续更新）2011-02-17 02:45:26 转载▼ 标签：分类：好好学习abaqus杂谈问题1：当Verification 所有都pass 的时候，仍然提示Problem during compilation - ifort.exe not found in PATH解决办法：找到ABAQUS 安装目录下的Commands 文件夹例如D:SIMULIAAbaqusCommands下的abq6101.bat，右键，编辑此文件，插入下面这行使之成为第一行：8 P O2 b W R4 y6 U5ucallquotX:yourdirIntelCompilerFortranversionIA32Binifortvar s.batquot，例如我的是：- k q V/ : EcallquotC:ProgramFilesIntelCompiler11.1070binia32ifortvars_ia32. batquot f9 G9 R C0 Lamp quot d/ Y d问题2：当使用UMAT 子程序是出现以下错误Error in job Job-line44: 630 elements have been defined with zero hourglass stiffness. You may use hourglass stiffness or change the elementtype. The elements have been identified in element setErrElemZeroHourGlassStiffness.解决办法：由于设置了减缩积分，所以出现沙漏现象，将其改成全积分或imcompatible 可解决，详细解析在《基于ABAQUS 的有限元分析和应用》的第510页。
问题3：提交作业后模型出现问题，standard.exe 停止工作，只生成dat 文件而没有找到msg 文件解决办法：黄色图标的文件即msg 文件，但文件类型显示为outlook，用记事本打开即可。
Plaxis82-0-一般信息
2D -版本 8编者R.B.J.Brinkgreve, W.Broere代尔伏特技术大学， PLAXIS公司，荷兰D.WatermanPLAXIS公司，荷兰参与合作者R.Al-KhouryK.J.BakkerP.G.BonnierX.ChengH.J.BurdG.SoltysE.X.SongP.A.Vermeer.DOC Den Haag商标Windows 是微软公司注册商标PLAXIS软件版权：PLAXIS 公司：邮箱 572， 2600 AN Delft, Netherlands传真：31 15 257 3107；电子邮箱：info@plaxis.nl; 互联网网址：http://www.plaxis.nl未经PLAXIS 公司许可，本手册或其任意部分均不许重新出版、复制或以任何其他方式印刷出版。
ISBN 90-808079-x-x2006荷兰印刷IMPORTANT WARNING AND DISCLAIMERPLAXIS is a finite element program for geotechnical applications in which soil models are used to simulate the soil behaviour. The PLAXIS code and its soil models have been developed with great care. Although a lot of testing and validation have been performed, it cannot be guaranteed that the PLAXIS code is free of errors. Moreover, the simulation of geotechnical problems by means of the finite element method implicitly involves some inevitable numerical and modeling errors. The accuracy at which reality is approximated depends highly on the expertise of the user regarding the modeling of the problem, the understanding of the soil models and their limitations, the selection of model parameters, and the ability to judge the reliability of the computational results. Hence, PLAXIS may only be used by professionals that possess the aforementioned expertise. The user must be aware of his/her responsibility when he/she uses the computational results for geotechnical design purposes. The PLAXIS organization cannot be held responsible or liable for design errors that are based on the output of PLAXIS calculations.The ENGLISH version of PLAXIS products (software, documentation, DISCLAIMER, etc.) is leading. Other language versions of these products are intended solely as a convenience to the users. THE MOST UP-TO-DATE VERSION OF THE ENGLISH MANUAL IS AVAILABLE AT THE PLAXIS WEBSITE: HTTP://WWW.PLAXIS.NL. A LIST OF TRANSLATED TERMS USED IN THE NON-ENGLISH PROGRAM CAN BE FOUND IN THE MANUAL OF THE NON-ENGLISH VERSION. Although great care has been taken to translate these products, the PLAXIS organization cannot be held responsible or liable for translation errors. Furthermore, due to the time required for translations, translated products are generally available at a later stage than the original English version or may not be available at all. Hence, the most up-to-date version of any product is always the English version.严重警告和免责声明：PLAXIS是一个用于岩土工程分析的有限元程序，其中岩土的性质用各种模型来模拟。
plaxis 3D foundation
Plaxis 3D foundation
Lession1.
几何设置和材料属性设置后，可以产生2D/3D Mesh，在计算步前，要设置初始条件（初始结构设置和初始应力条件），初始应力条件的产生有重力加载（默认）和Ko过程。
在初始应力设置面板没有：calculation type,也就无法更改默认的加载方式。
[plaxis 3D 中默认的却是Ko过程]
1.1
1.2
采用的初始应力加载条件不同，得出的最大沉降位移略有不同，274.84*10-3m, 274.49*10-3m
(我都怀疑，tutorial中给的结果不错的话，那么这crack版的运行结果感觉好像也是默认的是Ko过程，而不是gravity loading)
Lession2.
①：在材料属性中：Switch to the Soil tab and enter the K0 values for the respective soil layers according to Table 4.
②：桩的属性设置没有
③：Ko过程无法实现
Lession3.
①：材料属性中的模型就三种：线弹模型、摩尔库伦模型、哈丁模型
②：Ko过程无法实现，时间步没法设定，渗透系数没设定，各层土的OCR没
法设定
③：计算类型无法设定，也就无法设置各施工段的计算类型：K0过程、塑性
计算、固结计算
如有侵权请联系告知删除，感谢你们的配合！。
Plaxis中常见问题集锦讲解
2008/6/5 Z-Soil软件比较？Plaxis，1问：Geo FEM，9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受范围之内。
的建模可以在前Z-SoilGEO。
Plaxis大家都用得很多了，就易用性来说，Plaxis好于Z-Soil好于比较烦琐。
只能输入剖面线的坐标，或者通过dxf文件导入；GEO4处理模块中用CAD元素绘制，只能解决隧道、基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，Plaxis 和Z-soil 可以进行渗流分析（非饱和）包括流固偶合分析。
Plaxis和Z-Soil边坡等相关问题；里面的一个工具GEO4是专业的岩土工程有限元程序；GEO FEM是总的来说，Plaxis和Z-Soil类似于国内的理正一样，是遵循Eurocode的设计软件。
包，而GEO4问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等2008/6/5 2 这些滑裂面的相关参数呢？9:36:26slip surface，故不会有这些数据。
答：使用强度折减法，不用假定问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，2008/6/5 过个月再填一半，而且这一半也不是一次填完，要在几天内完成，请问怎么在3Plaxis中模拟，怎9:47:25么设置可以反应填筑速率，请高手指教？答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ2008/6/5 4 和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？9:49:13是弹性模量I是惯性矩答：应该是：A=沿着洞轴方向L×厚度d E问：在网上看到有人怀疑Plaxis 3D Foundation 和3D Tunnel的真三维性，有人说它们不是2008/6/5 5真正的三维计算，有谁知道是怎么回事吗？9:59:42答：Plaxis 3D Tunnel计算内核是三维的。
Plaxis中常见问题集锦
1 问：Geo FEM， Plaxis， Z-Soil软件比较？2008/6/5 9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受范围之内。
就易用性来说，Plaxis好于Z-Soil好于GEO。
Plaxis大家都用得很多了，Z-Soil的建模可以在前处理模块中用CAD元素绘制，或者通过dxf文件导入；GEO4只能输入剖面线的坐标，比较烦琐。
Plaxis和Z-soil基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，只能解决隧道、边坡等相关问题；Plaxis和Z-Soil可以进行渗流分析（非饱和）包括流固偶合分析。
总的来说，Plaxis和Z-Soil是专业的岩土工程有限元程序；GEO FEM是GEO4里面的一个工具包，而GEO4类似于国内的理正一样，是遵循Eurocode的设计软件。
2问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等这些滑裂面的相关参数呢？2008/6/59:36:26 答：使用强度折减法，不用假定slip surface，故不会有这些数据。
3问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，过个月再填一半，而且这一半也不是一次填完，要在几天内完成，请问怎么在Plaxis中模拟，怎么设置可以反应填筑速率，请高手指教？2008/6/59:47:25 答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
4问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？2008/6/59:49:13 答：应该是： A=沿着洞轴方向L×厚度d E是弹性模量 I是惯性矩5问：在网上看到有人怀疑Plaxis 3D Foundation和3D Tunnel的真三维性，有人说它们不是真正的三维计算，有谁知道是怎么回事吗？2008/6/59:59:42 答：Plaxis 3D Tunnel计算内核是三维的。
GeoIPAS使用中常见问题
GeoIPAS使用中常见问题1.数据检查数据检查的必要性，因为实验室的分析报告还是手工输入的，还是存在录入错误的，我们重点检查的是“>”，数据中间的空格等录入错误问题；另外还有畸变检查，数据的特大值,比如超过10倍变差，一般对这样的分析值实验室会很重视的,你也可以提出让他们再确认一下,做到心中有数。
另一类错误可能会是我们录入样号或者坐标时出现的错误，如：“56b”写成“56 b”,程序是以空格分开数据的，数据如果写成这样就会产生错误结果，有时在完成处理后才可能发现，这样一来我们前面的工作就作废了。
所以数据检查是非常必要的。
2.坐标投影变换在坐标投影变换和成图时经常出现的是将“源数据投影参数”的单位、比例尺弄错的情况，比如把数据直接转换成结果投影的单位等，这些是不需要做的，我们一般工作默认用的投影参数就是我们的地图参数，比如“投影平面直角坐标，北京54，高斯-克吕格投影坐标系”或者“投影平面直角坐标，西安80，高斯-克吕格投影坐标系”，实际工作的坐标单位一般用米，比如我们要成5万图，那参数设置就是：源数据投影参数，比例尺：1，坐标单位：米，13度带结果投影参数，比例尺：50000，坐标单位：毫米，13度带3.网格化一个工区的数据都要统一网格化，如计算模型、搜索范围和网格化参数，程序已经设置成批处理，可以一次全部做完。
这主要是为方了满足便组合异常，叠加处理时数据要求统一的要求。
问：在进行不规则网格化时，网格化参数、间距能采用默认值吗？为什么要取整？进行不规则网格化时,网格化参数中的默认值X、Y坐标为坐标数据的最小、最大值，初始行数设为50，初始的X间距为：（X最大值-X最小值）/50，Y间距等于X间距，然后（Y最大值-Y最小值）/Y间距，取整数作为列数，然后再如X 一样得到Y间距，这是程序先计算的一个初始值，而我们在实际工作中采样的密度是不同的，那我们在设定X、Y间距时就要按实际的密度来做调整，取整数这也是网格化时的一个要求，有时候按实际要求还有可能不是正方形的网格，而是矩形网格。
plaxis注意点[必读]
![plaxis注意点[必读]](https://img.taocdn.com/s3/m/4cffd7a9c281e53a5902ff66.png)
plaxis注意点[必读]一(输入前说明1. 在平面应变分析里，由指定位移计算所得的力，是平面外单位长度上的力(z方向，见图)。
轴对称分析计算所得的力(力-X，力-Y)，是作用于对角弧度为1的圆弧边界上的力。
因而，要得到与整个问题对应的力，这些分力应当乘以因子2π。
轴对称分析问题的其他计算结果，是按单位宽度而不是按单位弧度给出的。
在所有输出数据里，压应力(包括孔隙压力)和压力设为负值，而拉应力和拉力设为正值。
二(输入前处理1. 平面应变模型，适用于断面(大致)均匀的几何形状，其中垂直于断面(z-方向)一定长度上的应力状态和加载机制是相同的。
z 轴方向上的位移轴正应力。
和应变设为零。
但是，完全考虑了z轴对称模型，适用于径向断面(大致)均匀的圆形结构，加载机制围绕中心轴，设沿任意径向的变形和应力状态一致。
注意:轴对称问题的x坐标表示半径，y 坐标对应于对称轴线。
不能使用负x 坐标值。
选择平面应变或轴对称，意味着二维有限元模型的每个节点，只具备2个平移自由度(即x-和y-方向)。
2. 板用来模拟地层中的细长形结构对象，具有相当的抗弯刚度(或弯曲刚度)和轴向刚度。
板可以模拟沿z方向延伸的挡土墙、板、壳体或衬砌的影响。
最重要的参数是抗弯刚度(弯曲刚度)EI 和轴向刚度EA。
由以上两个参数可以用下式计算出板的等效厚度deq :3. 土工格栅是具有轴向刚度而无弯曲刚度的细长形结构。
土工格栅只能承受拉力，不能承受压力。
该类对象一般用来模拟土体的加固作用。
和点对点锚杆相组合的土工格栅，可以用来模拟地层锚杆。
在这种组合情况下，土工格栅用来模拟锚杆的锚固段，而点对点锚杆用来模拟锚杆的自由段。
4. 用界面单元可以研究结构对象(挡土墙、板、土工格栅等)和周围土体之间充分的相互作用。
可以使用一个加号(+)或减号(-)，来标注沿同一条几何线上可能出现的两个界面。
这里的加减号仅仅是为了区别不同界面，并没有什么物理意义，对计算结果也无影响。
PumpLinx常见问题问答
Q：Pumplinx计算时残差曲线收敛的标准是什么？有没有什么判定收敛的方法？纵坐标的数字代表的是10的数量级吗？A：收敛和其他CFD软件一样首先是按残差算。
除了残差，还要考虑整体守恒性（比如总质量流的守恒），以及所关心的物理量的变化情况（趋于稳定，或周期性等）。
残差的纵坐标是10的数量级。
Q：多级离心泵泵要关心级间的扬程，就是看每一级的扬程，那就是要得到第一级的出口跟第二级的进口交互面的压力，所以能不能对交互面的压力进行“plot”，就像是plot出口压力那样，而现在点击交互面plot后的列表里没有压力选项。
从结果文件integrals.txt里只有x，y，z轴上的压力（px_rotor_mgi_volute，pz_rotor_mgi_volute，py_rotor_mgi_volute），怎么得到这个面上的压力？A:Interface（交界面）可以输出总压。
需要按质量平均的总压用于每级间的扬程计算。
总压按内定是不输出的，所以你要手动加上。
先把模式改成”extended Mode“，然后选关心的界面，把”Output"改成“user select”，并加上“mass averaged total pressure”Q:现在加面的话只能是加垂直的面（x=2的面），能不能加斜的面？A:可以用斜面做切面。
选“Arbitrary Plane”就可以了Q:对容积泵来说稳定运行后泵有可能充不满油，这个能否模拟A:原则上可以，不过处理这样的问题目前的（空化）模型不是很理想，做的比较少Q:现在pumplinx做的都是稳定运行时的情况吧？能不能模拟泵启动的过程？就是油逐渐充满泵的过程，看一下什么时间充满什么程度，充满用多久…？A:可以，但没有太多验证算例Q：pumplinx生成文档-integrals.txt里，第一行标注（qa,qva,powa,q,qv,px,py,pz,tx,ty,tz,torq,pow,gas）的汉语意思？A：qa、qva和powa指的是平均质量流量、平均体积流量和平均功率；px、py、pz指的是压力；tx、ty、tz和torq指的是扭矩；gas指的气体体积质量分数。
ABAQUS常见错误汇总
ABAQUS常见错误汇总在使用ABAQUS进行有限元分析时，常会遇到一些错误或问题。
下面是一些常见的错误和解决方法的汇总。
1. Error: "Analysis Input File Processor exited with errors".这个错误通常是由于输入文件中存在语法错误或者输入数据不完整引起的。
解决方法是检查输入文件，确保其语法正确，并检查每个关键字是否都有正确的输入。
2. Error: " "CONVERGENCE NOT ACHIEVED"."这个错误表示分析过程中未能达到收敛。
可能的原因包括应力或位移的边界条件不正确、模型不稳定或步长选择不合适等。
解决方法是调整边界条件，减小步长或尝试使用不同的收敛准则。
3. Error: " "ELEMENT HAS BECOME HIGHLY DISTORTED".这个错误表示在分析过程中一些单元出现了严重的扭曲。
可能的原因包括单元网格过大、材料本质参数选择不当或模型几何形状不合理等。
解决方法是检查单元网格，确保其尺寸适当，并重新评估材料本质参数和模型几何形状。
4. Error: " "INCREMENT SIZE MAY BE TOO LARGE".这个错误表示步长选择过大，导致数值解算不稳定。
解决方法是减小步长，确保分析过程的稳定性。
5. Error: " "TOO MANY ATTEMPTS MADE FOR THIS TIME INCREMENT".这个错误表示在一些时间步长内尝试的次数过多，可能由于分析过程的不稳定导致。
解决方法是增加材料的强度或调整分析的边界条件，以确保模型的稳定性。
6. Error: " "TOO MANY INCREMENTAL ITERATIONS INSTRUCTED".这个错误表示求解过程中的迭代次数过多，可能由于收敛准则不合适或者分析步长选择不当导致。
abaqus问题大集合
1．ABAQUS的UMAT一点看法：如果本构模型复杂，应力应变关系是非线性的隐式表达，就需要进行迭代，更新应力。
这就是UMAT 的最重要的任务。
那么这样一来，在给定应变增量的情况下更新应力，就必须求解应变对应力的导数，运用迭代，如N-R迭代。
这样一来，在UMAT中就需要求解两次导数。
（DDSDDE为一次）所以比较麻烦的。
对于时间相关的本构模型来说更是麻烦。
2．使用abaqus求解螺栓和螺母接触螺纹的强度所碰到的问题1．Solver problem. Zero pivot when processing D.O.F. 1 of 49 nodes. The nodes have been identified in node set warnnodesolvprobzeropiv_1_1_1_1_1.（是什么原因造成的？）2。
The system matrix has 6276 negative eigenvalues..（是什么原因造成的？）3。
1304 nodes may have incorrect normal definitions. The nodes have been identified in node set warnnodeincorrectnormal.（这个法向量错误在模型中显示为螺母内部的接触面，但我反了一下法向量还是同样错误）4。
Program is asked to invert a singular matrix.（是什么原因造成的？）2．模型就是一个螺母和螺栓之间夹一个平板的简单模型边界条件施加如下：固定螺栓的下端，在螺栓、平板、螺母之间分别建立surface to surface接触（带摩擦），然后在螺母上施加力矩，这样来求解螺栓预紧时螺纹接触部分的应力，但总是出现上述问题，请高手分析指点，谢谢！答：检查一下两个接触面之间是不是有初始的穿透；负特征值可能是因为你的初始步长太大了，接触的问题；保证模型中的每个零件在开始时有稳定的约束，可以考虑加一些软弹簧约束住；还可以用ajust使两个接触面在一开始就起上作用。
plaxis3Dfoundation
Plaxis 3D foun dati onLessi on1.几何设置和材料属性设置后，可以产生2D/3D Mesh,在计算步前，要设置初始条件（初始结构设置和初始应力条件），初始应力条件的产生有重力加载（默认）和Ko过程。
在初始应力设置面板没有：calculation type,也就无法更改默认的加载方式。
［plaxis 3D中默认的却是Ko过程］七Fldxis 3D Foundation LI Output - [XXSNFXX.O27]SFile Edit Vrew Geometry C^eformations Stresses VMindovj Help世乱阈 | -2JJQ | QM 3D |.1I 乌Hie Edit View Deformations Forces Window Help J * wIgpv UEn _ _ _ _ 『1.2采用的初始应力加载条件不同，得出的最大沉降位移略有不同，274.84*10-3m, 3274.49*10 m（我都怀疑，tutorial中给的结果不错的话，那么这crack版的运行结果感觉好像也Total disphcciwcnits (IftDt)Eyivem Ltol 27*iiM*10'3 nU.2WIU豹0.L8OE1.L4QU.：l»O.MO11.020-Q.020Total(Jr$piacem€rYt5 (Ulot)Exlrenw trial： ZJ-l.M-lO'3 m是默认的是 Ko过程，而不是gravity load in g）Lession2.①：在材料属性中：Switch to the Soil tab and enter the KO values for the respective soil layers according to Table 4.②：桩的属性设置没有③： Ko 过程无法实现Lession3.①：材料属性中的模型就三种：线弹模型、摩尔库伦模型、哈丁模型②： Ko 过程无法实现，时间步没法设定，渗透系数没设定，各层土的 OCR 没法设定③：计算类型无法设定，也就无法设置各施工段的计算类型：K0过程、塑性计算、固结计算。
PumpLinx常见问题问答
PumpLinx常见问题问答Q：Pumplinx计算时残差曲线收敛的标准是什么？有没有什么判定收敛的方法？纵坐标的数字代表的是10的数量级吗？A：收敛和其他CFD软件一样首先是按残差算。
除了残差，还要考虑整体守恒性（比如总质量流的守恒），以及所关心的物理量的变化情况（趋于稳定，或周期性等）。
残差的纵坐标是10的数量级。
Q：多级离心泵泵要关心级间的扬程，就是看每一级的扬程，那就是要得到第一级的出口跟第二级的进口交互面的压力，所以能不能对交互面的压力进行“plot”，就像是plot出口压力那样，而现在点击交互面plot后的列表里没有压力选项。
从结果文件integrals.txt里只有x，y，z轴上的压力（px_rotor_mgi_volute，pz_rotor_mgi_volute，py_rotor_mgi_volute），怎么得到这个面上的压力？A:Interface（交界面）可以输出总压。
需要按质量平均的总压用于每级间的扬程计算。
总压按内定是不输出的，所以你要手动加上。
先把模式改成”extended Mode“，然后选关心的界面，把”Output"改成“user select”，并加上“mass averaged total pressure”Q:现在加面的话只能是加垂直的面（x=2的面），能不能加斜的面？A:可以用斜面做切面。
选“Arbitrary Plane”就可以了Q:对容积泵来说稳定运行后泵有可能充不满油，这个能否模拟A:原则上可以，不过处理这样的问题目前的（空化）模型不是很理想，做的比较少Q:现在pumplinx做的都是稳定运行时的情况吧？能不能模拟泵启动的过程？就是油逐渐充满泵的过程，看一下什么时间充满什么程度，充满用多久…？A:可以，但没有太多验证算例Q：pumplinx生成文档-integrals.txt里，第一行标注（qa,qva,powa,q,qv,px,py,pz,tx,ty,tz,torq,pow,gas）的汉语意思？A：qa、qva和powa指的是平均质量流量、平均体积流量和平均功率；px、py、pz指的是压力；tx、ty、tz和torq指的是扭矩；gas 指的气体体积质量分数。
热塑性弹性体常见问题和解答
热塑性弹性体常见问题和解答在强调环境适应性材料的开发过程中，不需硫化和混炼工艺的热塑性弹性体，具有省能、省资源、高生产效率等特点，其年增长率高达6%。
在这一背景下，加工制造厂使用新型热塑性弹性体材料的用途在逐渐扩大，但随之而出现的问题（成型品表面粗糙、变形等）也有所增加。
一、与材料有关的问题及其对策热塑性弹性体来自材料的主要的问题问题现象原因对策白化成型品表面的白化（a）添加剂过量（b）聚合物与稳定剂不适宜或不相容（a）降低用量，最佳化（b）用相容性良好的稳定剂或用高相对分子质量稳定剂发粘制品表面发粘（a）因热分解而产生低分子（b）增塑剂，稳定剂的迁移（a）降低成型温度，低剪切化（b）不要放置在高温下，减少用量，更换种类老化机械强度下降，外观质量变差（a）热（b）紫外线（a）添加热稳定剂（b）添加耐候性稳定剂或有屏蔽效果的填料1.1 白化白化是指稳定剂等配合剂迁移至成型品的表面，其表面像喷上粉一样呈现出一种白色现象。
其原因主要是由于稳定剂过量配合或与聚合物不相容而引起的。
因此，应选择与聚合物相容性良好的稳定剂或将稳定剂的用量控制在最佳的范围。
其次，更换成相对分子质量高的稳定剂也是十分有效的。
另外，也有通过迁移至成型品表面发挥其功能的稳定剂。
例如，抗静电剂、润滑剂等。
对这种稳定剂来讲，选择即使迁移也难以出现白化的稳定剂是非常必要的。
热塑性弹性体在一般的环境下使用时很少会出现白化的问题，但在高温、潮湿、户外长期使用的场合，为提高耐久性在配合上追加耐热稳定剂（防老剂）、耐侯稳定剂是十分必要的。
特别是高温下，因其极易引起迁移，所以稳定剂的选择也是相当重要的。
1.2 发粘与树脂相比，软质热塑性弹性体表面更容易产生发粘的现象。
其原因主要是因老化而生成低相对分子质量聚合物和增塑剂、稳定剂迁移至表面而引起的。
但无论属哪种情况，采用红外光谱法（IR）等分析手段，通过分析发粘成分便能够比较容易地确定出与此相关的物质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

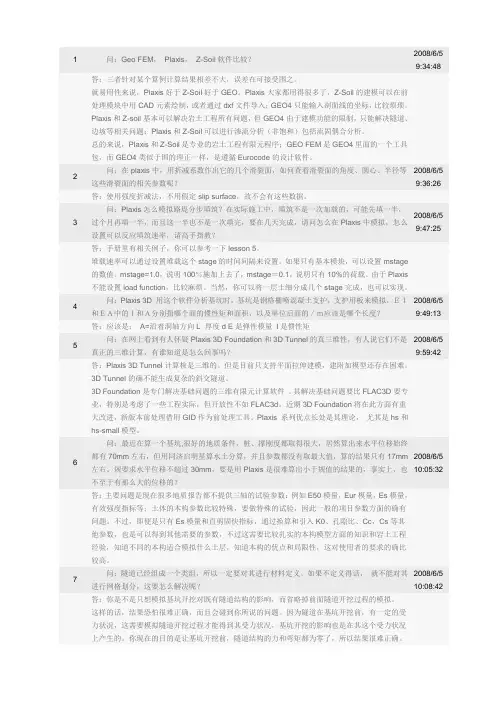

1 问：Geo FEM， Plaxis， Z-Soil软件比较？2008/6/5 9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受范围之内。
就易用性来说，Plaxis好于Z-Soil好于GEO。
Plaxis大家都用得很多了，Z-Soil的建模可以在前处理模块中用CAD元素绘制，或者通过dxf文件导入；GEO4只能输入剖面线的坐标，比较烦琐。
Plaxis和Z-soil基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，只能解决隧道、边坡等相关问题；Plaxis和Z-Soil可以进行渗流分析（非饱和）包括流固偶合分析。
总的来说，Plaxis和Z-Soil是专业的岩土工程有限元程序；GEO FEM是GEO4里面的一个工具包，而GEO4类似于国内的理正一样，是遵循Eurocode的设计软件。
2问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等这些滑裂面的相关参数呢？2008/6/59:36:26 答：使用强度折减法，不用假定slip surface，故不会有这些数据。
3问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，过个月再填一半，而且这一半也不是一次填完，要在几天内完成，请问怎么在Plaxis中模拟，怎么设置可以反应填筑速率，请高手指教？2008/6/59:47:25 答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
4问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？2008/6/59:49:13 答：应该是： A=沿着洞轴方向L×厚度d E是弹性模量 I是惯性矩5问：在网上看到有人怀疑Plaxis 3D Foundation和3D Tunnel的真三维性，有人说它们不是真正的三维计算，有谁知道是怎么回事吗？2008/6/59:59:42 答：Plaxis 3D Tunnel计算内核是三维的。
但是目前只支持平面拉伸建模，建附加模型还存在困难。
3D Tunnel的确不能生成复杂的斜交隧道。
3D Foundation是专门解决基础问题的三维有限元计算软件。
其解决基础问题要比FLAC3D要专业，特别是考虑了一些工程实际，但开放性不如FLAC3d。
近期3D Foundation将在此方面有重大改进，新版本前处理借用GID作为前处理工具。
Plaxis 系列优点长处是其理论，尤其是hs和hs-small模型。
6问：最近在算一个基坑,很好的地质条件，桩、撑刚度都取得很大，居然算出来水平位移始终都有70mm左右，但用同济启明星算水土分算，并且参数都没有取最大值，算的结果只有17mm左右。
深圳规范要求水平位移不超过30mm，要是用Plaxis是很难算出小于规范值的结果的，事实上，也不至于有那么大的位移的？2008/6/510:05:32 答：主要问题是现在很多地质报告都不提供三轴的试验参数：例如E50模量，Eur模量，Es模量，有效强度指标等；土体的本构参数比较特殊，要做特殊的试验，因此一般的项目参数方面的确有问题。
不过，即便是只有Es模量和直剪固快指标，通过换算和引入K0、孔隙比、Cc，Cs等其他参数，也是可以得到其他需要的参数，不过这需要比较扎实的本构模型方面的知识和岩土工程经验，知道不同的本构适合模拟什么土层，知道本构的优点和局限性，这对使用者的要求的确比较高。
7问：隧道已经组成一个类组，所以一定要对其进行材料定义。
如果不定义得话，就不能对其进行网格划分，这要怎么解决呢？2008/6/510:08:42 答：你是不是只想模拟基坑开挖对既有隧道结构的影响，而省略掉前面隧道开挖过程的模拟。
这样的话，结果恐怕很难正确，而且会碰到你所说的问题。
因为隧道在基坑开挖前，有一定的受力状况，这需要模拟隧道开挖过程才能得到其受力状况，基坑开挖的影响也是在其这个受力状况上产生的。
你现在的目的是让基坑开挖前，隧道结构的内力和弯矩都为零了，所以结果很难正确。
如果你非要让隧道的结构内力都为零，可以用这样的方法：就是在初始状况计算时，将隧道开挖和衬砌结构都选上再计算，这样就会达到隧道内力都为零的情况。
Plaxis中如果你定义了区域，而不进行材料定义，是没办法划分网格的。
8问：在Plaxis例题第五课路基沉降，4米高的路堤分两次填筑，每次填筑间隔时间5天，固结时间200天，我把4米分成一次性填筑，结果计算失败，请高手解释下原因，如果我要分析一次填筑和分次填筑的结果区别，该怎么办？2008/6/510:09:57 答：软土地基强度不够，所以不能一次堆上去，必须分级堆载。
这就是区别。
9问：如果strut是斜的从wall 连接到底面，那么那个anchor force F（kN/m）出来的这个数据是什么方向的？是随着strut的方向？还是水平方向的？2008/6/510:16:19 答：Plaxis中无论是node-to-node的anchor 还是固定端的anchor其实都是弹簧单元，所以算出的Anchor force只能是轴向的，也就是随着strut的方向。
10问：在计算的时候，那个tolerated error应该设为多少啊？有时候只要改大一点，计算就可以过了。
请问最大可以给多少？（standard setting里面，以前7.2版本是给的defaut=0.03，现在8.5是给的0.01）2008/6/510:27:23 答：计算时tolerent error 设置多大的值完全要根据模型的情况来确定。
一般当加载外力很大计算难收敛时，就应该适当的调小tolerent error，这样有助于计算的收敛，但是很耗时。
现在最大的值如果是8.2版本一般可以设置到0.1。
一般而言用默认值可以满足要求，不建议改动。
在收敛问题上也可以通过调整maximum iteration的步数来解决。
Tolerent error是在计算的时候设定。
Plaxis计算时用的是自行计算和优化步长，User没办法自行调整。
这在计算复杂模型收敛问题时就显得不是很方便（与其他的通用软件ANSYS或者ABAQUS相比）我自己使用的过程中觉得对收敛最有帮助的就是调节tolerent error和Maximum iteration number。
Plaxis这个软件看起来似乎操作很简单，但是其实想要用好它是相当不容易的，必须要具备岩土方面很全面的知识才能解决模型或者计算中的遇到的问题。
个人认为用Plaxis最有帮助的就是它的Reference Manual，对各种单元和计算有很全面的介绍，值得仔细阅读。
11 问：Plaxis如何模拟初期支护和二次衬砌？2008/6/5 10:28:19答：做力学上的假设，可以设置两层结构，结构之间留点土，土的力学性质用以模拟两层衬砌之间的相互作用。
数值模拟追求力学上的近似，而不是要做到“一模一样”。
12问：为什么我用Plaxis 3D算的空心桩会这样（如下图所示）？受力点在中心，这样管桩就破坏了啊？2008/6/515:04:36答：桩的刚度不够！！产生压屈破坏。
还有变形放大了200倍。
13问：问一个关于网格划分的问题，在建模时，同一模型，由于直线的端点编号不同是否会影响网格的划分？我在一个例题中发现，两条线画的顺序不一样，或起讫点不一样，结果网格会不同，其中一个网格划分直接导致最后计算不能完成（其他步骤都一样）？2008/6/515:07:02 答：网格自动划分依赖于随机数。
14问：我最近在用Plaxis 3D Foundation 1.6 进行一个桩基计算时发现，相同的计算参数和计算模型，在多次计算中的结果不同，有时收敛，有时不收敛，不知道这是什么原因？2008/6/515:10:08 答：接触面容易导致计算不收敛，网格质量太差也会导致计算不收敛，本构模型参数不合理也会导致不收敛，还有其他因素。
15问：本人刚接触Plaxis软件,用的是2D的,已经把教程上的例子做了,现请教一下：我想用Plaxis模拟3根静压桩分别沉入土体。
1）软件里用甚么单元模拟桩较好? 2）怎么模拟桩与土的接触面问题?那个Rinter如何取值? 3）如何模拟桩的贯入问题,可否在桩顶施加位移按不同工序压入?2008/6/515:18:27答：1）对于桩来说，beam单元更适合，因为可以建立桩土之间的界面。
2）Rinter值的大小，取决于土体和桩表面参数。
混凝土桩（现浇、预应力）、水泥搅拌桩的取值都不同。
3）还有个建议，同时控制施加在桩上的外力和位移。
实体单元模拟桩需要将网格划分很细，而且需要在结构和土之间施加interface，比较麻烦，计算工作量大，曾经用该方法分析过一别墅桩-承台基础与上部结构的共同作用，结果网格很粗糙，就用了5w单元，如果桩多一些，一般的台式机根本没有办法处理了.而且，采用以上方法，不能提供工程师比较关心的轴力/弯矩等。
16 问：Plaxis 3D可不可以人为施加边界条件？2008/6/5 15:20:13答：完全可以人工手动输入边界条件。
具体的操作方法可以参阅3D Reference Manual3.3-14以及3.3-15两节内容。
17问：在Plaxis建模的时候，例如输入一个斜的土钉的时候，斜的锚杆的时候，那个角度怎么输入啊，可以像AUTOCAD一样，有什么命令可以产生正确的角度吗？2008/6/515:43:44 答：一般都要计算出两个点的坐标，然后在Plaxis中输，直接在软件下方输入窗口输入即可，注意中间用空格分开，不能用逗号。
18 问：Plaxis 3D Foundation中的两跟柱相交时，需不需要联接处理？2008/6/5 15:44:59答：Plaxis默认是固定联接的，不需要处理。
19 问：Plaxis默认坐标线间距是1米，我想改成0.5米，能弄吗？2008/6/5 15:45:44答：可以，在文件菜单／一般设置／网格格珊中进行设置。
20 问：锚杆的水平间距如何在Palxis中考虑？2008/6/5 15:46:20答：在锚杆属性窗口中设置L spacing 参数。
21 问：Plaxis能进行实体建模吗？2008/6/5 15:46:54答：能，使用线弹性材料对衬砌等实体进行模拟。
