智能网联汽车基础(一)——基础概述
一、智能汽车汽车的环境感知、智能决策、自动控制以及协同控制等功能一般称为智能功能，具备智能功能的汽车称为智能汽车。
智能汽车配备了多种传感器，比如，摄像头、超声波雷达、毫米波雷达、激光雷达等，实现对周围环境的自主感知，通过一系列传感器信息识别和决策操作，汽车按照预定控制算法的速度与预设定交通路线规划的寻径轨迹行驶。
二、网联汽车汽车的协同控制功能一般需要网联功能支持。
车辆利用通信技术实现与外界信息交互的功能称为网联功能，具备网联功能的汽车称为网联汽车。
网联汽车采用新一代移动通信技术，实现车辆位置信息、车速信息、外部信息等汽车信息之间的交互，并由控制器进行计算，通过决策模块计算后控制车辆按照预先设定的指令行驶，进一步增强汽车的智能化程度和自动驾驶能力。
GB/T《道路车辆网联车辆方法论第1部分通用信息》中描述了网联车辆如下文。
1.车辆系统满足车辆制造厂的规范要求，但是超出了道路车辆的物理范围，由道路车辆、外部接口、网联附件，以及通过外部接口产生的数据通信组成的车辆系统。
在描述中，同时给出了两个相关解释：①网联车辆可以没有网联附件(实现网联功能的车外系统)；②当通信对象为非网联附件(例如道路基础设施、其他交通参与者)时，网联车辆由道路车辆、外部接口，以及通过外部接口产生的数据通信组成，道路基础设施和其他交通参与者不属于网联车辆。
◆文/江苏 周晓飞智能网联汽车基础(一)——基础概述2.网联车辆概念网联车辆是指能够实现车辆功能的所有技术部件，包括配置此功能所需的车载和车外数据以及系统。
因此，网联车辆也包括外部接口，图1所示为网联车辆的整体概念和代表性接口。
①由于道路车辆是网联车辆的一部分，因此，网联车辆的一些接口同时也是道路车辆的物理接口。
②网络服务接口是网联车辆的代表性外部接口之一，网络服务通过网络服务接口实现网联车辆与服务器的交互，服务提供商管理的服务器不属于网联车辆，第三方可以通过该服务器进行通信。
三、智能网联汽车1.智能网联汽车定义与传统汽车相比较，智能网联汽车是功能上的体现，新能源1-红色表示物理连接接口；2-蓝色表示网络服务接口；3-黄色表示无线实时通信接口；4-灰色表示所有接口或网联车辆的所有其他接口(此类接口无标准化要求)。
中国主要汽车生产基地分布图
中国主要汽车生产基地分布图一、上海地区汽车集群状况1、上海区位优势上海地处长江三角洲前缘，东濒东海，南临杭州湾，西接江苏、浙江两省，北接长江入海口，位于我国南北海岸线的中部，交通便利，腹地广阔，地理位置优越。
长江口上，航运可直达沿海沿江17个省市，可以成为连接国内国外市场的节点。
2、上海汽车、零部件分布状况上海共有10家整车厂及346家汽车零部件厂商，固定资产总计达1135.68亿元，当年主营业务收入1322.29亿元，利润总额200.24亿元。
另外，上海还拥有上海汽车工程院、上海通用泛亚汽车技术中心、上海大众技术中心等研发机构，以及同济大学汽车学院、上海交通大学汽车工程研究院等高校科研机构。
在汽车经销领域，永达、东昌、安吉都是国内知名的汽车销售企业。
值得一提的是上海良好的工业基础使上海汽车产业链得到了充分的延伸，上海宝钢是我国为数不多的掌握先进汽车钢板生产技术的钢铁企业，其生产的汽车钢板已被国内多家汽车生产厂家选用。
3 、上海汽车业综合实力状况二十年来，上海汽车产业产生了一大批在整车及相关领域的骨干企业。
作为上海汽车产业集群的核心企业的上海汽车工业(集团)总公司，截至2004年，公司注册资本53.14亿元，资产规模1069亿元，员工6万余名，年产能90万辆，是全国三大汽车集团之一。
该集团公司拥有上市公司上海汽车股份有限公司，并投资参股了上海大众汽车、上海通用汽车、延锋伟世通汽车饰件系统有限公司等多家整车及零部件制造企业。
在整车制造企业中，上海大众、上海通用作为国内最主要的乘用车生产厂家，先后在国内乘用车市场上排名第一。
上海大众是国内首家累计生产达到300万辆的轿车企业，拥有三个整车生产厂及一个发动机厂。
上海通用是中国唯一一家建成投产后8年内产销超过100万辆的企业，目前上海通用的金桥生产基地拥有两家整车生产厂及一个动力合成厂，年产能32万辆整车、10万台自动变速箱、20万台发动机7。
在2006年中国乘用车销量排行榜上，上海通用以41.34万辆居首，上海大众以35.2万辆居于次席。
大众车系线路识图(1)
• A13为中央线路板接头说明，该黑/蓝色导 线连接于中央线路板A线束第13位插头上。 以此类推， B28即在B线束第28位插头上。 导线上标有的数字表示线的截面积，如1.5、 1.0、2.5分别表示该线截面积为1.5mm2、 1.0mm2、2.5mm2。Βιβλιοθήκη 精品课件！精品课件！
• T29/8表示连接插头，即29孔插头的第8位 上。以此类推， T29/6表示29孔插头的第6 位
• 所有电路都纵向排列，不互相交。相同系统的电 路归纳在一起，基本电路从左至右按电源、起动 机、点火系统、组合仪表、照明系统、转向灯系 统、危险警告灯系统、刮水器和喷水清洁系统及 双音喇叭的顺序进行编排。有些电器的线路较复 杂，大众汽车公司采用断线代号法来处理线路复 杂交错的问题，线路上的"圃"、"圆"、"园"位置即 中止，表示此导线与线路图下端第102、128、 238编号上方的导线连接，这样与整个电路就联 在一起了。使用这种方法以后，读再复杂的电路 图，也看不到一根横线，线路清晰简洁，大大缩 短了读图时间。

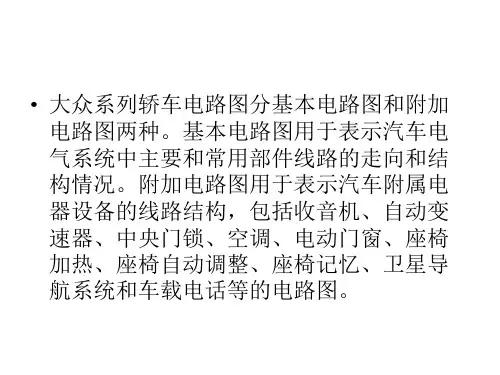

• 大众系列轿车电路图分基本电路图和附加 电路图两种。基本电路图用于表示汽车电 气系统中主要和常用部件线路的走向和结 构情况。附加电路图用于表示汽车附属电 器设备的线路结构，包括收音机、自动变 速器、中央门锁、空调、电动门窗、座椅 加热、座椅自动调整、座椅记忆、卫星导 航系统和车载电话等的电路图。
