红外遥控器编码规则简要说明
常见红外遥控器编码与格式
电源和红外发射电路组成。
信号调制为脉冲串信号，通过红外发射管发射。
常用的有通过脉冲宽度来实现信号调制的脉红外线遥控器已被广泛使用在各种类型的家电产品上，它的出现给使用电器提供了很多的便利。
红外遥控系统一般由红外发射装置和红外接收设备两大部分组成。
红外发射装置又可由键盘电路、红外编码芯片、红外接收设备可由红外接收电路、红外解码芯片、电源和应用电路组成。
通常为了使信号能更好的被传输发送端将基带二进制宽调制（PWM ）和通过脉冲串之间的时间间隔来实现信号调制的脉时调制（PPM ）两种方法。
在同一个遥控电路中通常要使用实现不同的遥控功能或区分不同的机器类型，这样就要求信号按一定的编码传送，编码则会由编码芯片或电路完成。
对应于编码芯片通常会有相配对的解码芯片或包含解码模块的应用芯片。
在实际的产品设计或业余电子制作中，编码芯片并一定能完成我们要求的功能，这时我们就需要了解所使用的编码芯片到底是如何编码的。
只有知道编码方式，我们才可以使用单片机或数字电路去定制解码方案。
下面介绍的是笔者所收集整理的一些常用遥控编码芯片的编码方式和常用一体化接收芯片的引脚示意图。
在最后还用实例介绍M50560－001P 芯片的解码思路和应用实例程序的编写。
常用红外一体化接收头引脚示意uPD6121，uPD6122，PT2222，SC6121，HS6222，HS6221载波波形 使用455KHz 晶体，经内部分频电路，信号被调制在37.91KHz ，占空比为3分之1。
数据格式. 数据格式包括了引导码、用户码、数据码和数据码反码，编码总占32位。
数据反码是数据码反相后的编码，编码时可用于对数据的纠错。
注意：第二段的用户码也可以在遥控应用电路中被设置成第一段用户码的反码。
使用455KHz 晶振时各代码所占的时间位定义 用户码或数据码中的每一个位可以是位‘1’，也可以是位‘0’。
区分‘0’和‘1’是利用脉冲的时间间隔来区分，这种编码方式称为脉冲位置调制方式，英文简写PPM 。
红外编码——精选推荐
红外编码格式最近在研究的在S3C6410的上的IRM3638 红外接收器件。
发现其中红外编码采用PT2222编码，进一步研究发现，红外编码是有好几种编码.特的将编码格式取出来放在这里.一.TC9028、TC9012、TC9243 编码方式TC9028、TC9012和TC9243这三者的编码方式是完全一致的，该码型的一帧数据中含有32 位，即8 位用户编码，8 位用户编码的重复码，8 位键数据编码（D0~D7）以及他的反码。
用户码和键数据码的发送均是低位在前，高位在后。
如上图1 所示：一帧完整的发射码有引导码、用户编码和键数据码三部分组成。
引导码由一个 4.5ms高电平脉冲及4.5ms 的低电平脉冲组成；八位用户编码，被连续发送两次：八位的键数据码也被连续发送两次，第一次发送的是键数据码的原码，第二次发送的是键数据码的反码。
―1‖和―0‖的区分取决于脉冲之间的时间，称之为脉冲位置调制方式（PPM）。
波形如图4。
当SEL接DRV0 脚时，选中的8 位用户编码为(C7-C0：00001110（0EH）），该码型的输出波形如图2所示，重复码波形如图 3所示，―1‖和―0‖的波形如图4所示，载波波形如图5所示：―1‖和―0‖的区分取决与脉冲之间的时间，称之为脉冲位置调制方式（PPM），如图4所示。
发射端输出高电平时按图5的载波波形发送：频率：38KHz；占空比：1/3。
2、UPD6122 和PT2222 编码方式：PT2222与upd6122 的编码方式完全一致，该码型所发射的一帧码含有一个引导码，8 位的用户编码（例如C7~C0=14H）及其反码，8 位的键数据码及其反码。
下图给出了这一帧码的结构。
如上图6所示，引导码由一个9ms 的载波波形和4.5ms 的关断时间构成，它作为随后发射的码的引导。
在发重复码时，引导码由一个9ms 的载波波形和2.25ms 的关断时间构成。
每次8 位的码被传送的同时，它们的反码也被传送。

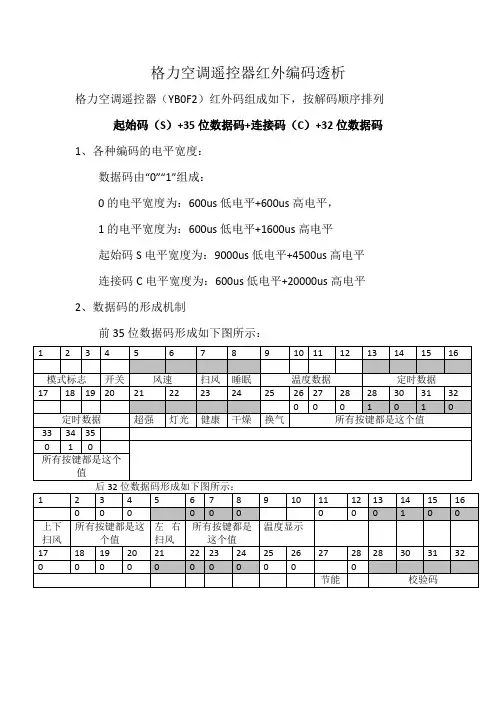

格力空调遥控器红外编码透析(长码)
