电机结构分析,零部件分解
电机结构分析零部件分解
电机的日常维护
01
02
03
电机运行状态监测
定期检查电机运行时的声 音、振动和温度，确保电 机正常运行。
清洁与除尘
定期清除电机表面的灰尘 和杂物，保持电机清洁， 防止因灰尘和杂物引起的 故障。
紧固螺丝和接线
检查电机的螺丝是否紧固 ，接线是否牢固，防止因 螺丝松动或接线不良引起 的故障。
润滑油和润滑脂
润滑油和润滑脂用于减少电机内部的摩擦和磨损，同时也有助于散热 。
绝缘材料
绝缘材料
绝缘材料用于保护电机的绕组和铁芯，防止 电流泄漏和短路。
绝缘纸
绝缘纸用于填充电机内部的间隙和支撑绕组 ，提高电机的电气性能和机械强度。
绝缘漆
绝缘漆涂敷在电机的绕组和铁芯上，形成一 层绝缘保护层。
绝缘套管
绝缘套管套在导线上，起到绝缘和保护作用 。
材料
定子的铁芯通常由硅钢片叠压 而成，绕组则是由绝缘导线绕 制而成。
特点
定子的结构紧凑，能够产生强 大的磁场，是电机中非常重要
的部分。
转子
作用
转子是电机中的旋转部 分，主要作用是在磁场
中旋转并输出动力。
组成
转子通常由铁芯和绕组 组成，铁芯也是导磁的 ，绕组通电后会产生电
磁力。
材料
转子的铁芯也是由硅钢 片叠压而成，绕组则是 由绝缘导线绕制而成。
轴承需要定期检查和更换，以确保电机的 正常运行。
03
CATALOGUE
电机的辅助部件
冷却系统
冷却系统
冷却系统是电机的重要组成部分，用于将电机运行过程中产生的热量 散发出去，保持电机正常工作温度。
散热片
散热片是冷却系统的主要部件，通过增大散热面积来提高散热效率。
电机类型与基本结构分解
电机的结构
• 电机的通风冷却系统 电机在运行过程中必然会有一部分能量转化成 热能，热能又会使电机的温度上升，当温度上升 到一定程度就会发生绝缘破坏，绕组以及换向器 碳刷烧坏，等一系列问题导致电机的损坏。 通风冷却系统，主要包括风路和风扇。应使 电机的发热和散热协调平衡，有足够的冷却气流 通过电机。
电机的结构
• 气隙对电机性能影响较大，气隙小，可减少电机 励磁安匝及损耗。但气隙过小，气隙谐波磁场增 大，电机杂散损耗及电磁噪音增加；同时，过小 的气隙，会由于机械和电磁的原因，对运行可靠 性带来一定影响。
电机的结构
• 绝缘系统
绝缘就是防止电流向不希望的方向流动及隔离导电和不 导电的部分（如导线和铁心）或隔离不同电位的导体（如 匝间﹐层间等）。 绝缘材料一般指电阻系数在 109Ω‧cm以上的材料。经验 表明，在电机出现的事故中，多数是由于绝缘破坏造成的， 正确选用绝缘材料是电机设计中重要的一环。 绝缘系统：所有绝缘材料聚合在一起所产生的一个完整 的独立的体系。
三相异步电动机的工作原理
• (1)当三相异步电机接入三相交流电源时，三相定 子绕组流过三相对称电流产生的三相磁动势（定 子旋转磁动势）并产生旋转磁场。 • (2)该旋转磁场与转子导体有相对切割运动,根据 电磁感应原理,转子导体产生感应电动势并产生感 应电流。 • (3)根据电磁力定律，载流的转子导体在磁场中受 到电磁力作用，形成电磁转矩，驱动转子旋转， 当电动机轴上带机械负载时，便向外输出机械能。
电机的分类
一、按工作电源种类划分： (a)直流电机 无刷直流电动机 永磁直流电动机和电磁直流电动机; 有刷直流电动机 (b)交流电机 同步电机和感应电机。
直流电机
交流电机
电机的分类
二、按结构和工作原理划分： (a)可分为直流电机 (b)异步电机 感应电机和交流换向器电机; (c)同步电机 永磁同步电机、磁阻同步电机和磁滞同步电机。

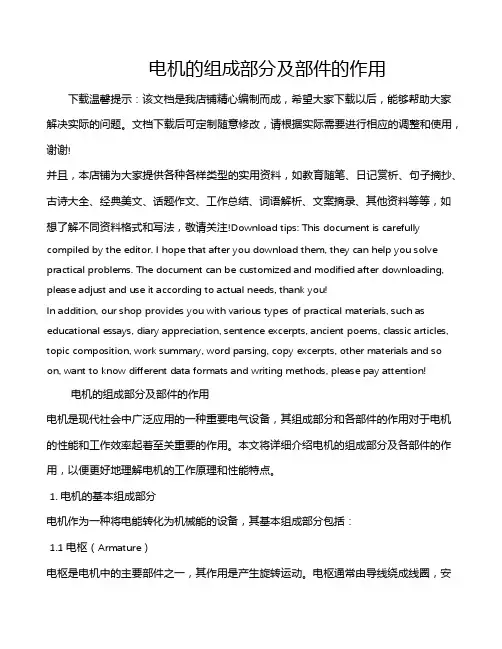

电机的组成部分及部件的作用
电机的组成部分及部件的作用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电机的组成部分及部件的作用电机是现代社会中广泛应用的一种重要电气设备，其组成部分和各部件的作用对于电机的性能和工作效率起着至关重要的作用。
电动机电动的组成和原理
电动机电动的组成和原理电动机是将电能转化为机械能的一种装置。
它由定子、转子和传动机构组成。
下面我将详细介绍电动机的组成和工作原理。
1. 定子：定子是电动机的固定部分，它通常由铁心和绕组组成。
铁心是由硅钢片叠压而成，具有较高的导磁性能和低的磁滞损耗。
绕组是由导电细线绕制而成，通常是采用铜线或铝线，绕制成多个线圈，连接成一个回路。
绕组一般分为主绕组和励磁绕组两个部分。
主绕组是用来产生磁场，励磁绕组则是用来提供励磁电流，增强磁场的强度。
2. 转子：转子是电动机的旋转部分，它通常由铁心和绕组组成。
铁心同样是由硅钢片叠压而成，其结构形式有螺线式、开口式等。
绕组则是由若干个线圈绕制而成，线圈之间通过电刷或集电环进行电气连接。
转子可以采用不同的结构形式，如直流电动机的转子通常采用换向器和电刷，而交流电动机的转子则通常采用感应电动机。
3. 传动机构：传动机构用来将电动机的旋转运动传递给外部负载。
传动机构一般由轴、联轴器、齿轮等组成。
轴是连接电动机转子和负载的关键部件，它负责传递转矩和承受轴向负载。
联轴器则用来连接轴与负载，它具有一定的柔软性，可以吸收转动不平衡和轴向偏差。
齿轮则用来增大或减小转子的转速，实现不同的传动比。
电动机的工作原理可以分为直流电动机和交流电动机两种类型。
直流电动机的工作原理：当直流电流通过电动机的主绕组和励磁绕组时，产生一个磁场。
根据左手定则，磁场的方向与通过绕组的电流方向相互垂直。
在转子上，感应出一个磁场，根据右手定则，磁场的方向与电流方向形成一个力的作用，使转子开始旋转。
当转子旋转一定角度时，刷子会与换向器接触，改变电流的方向，进而改变了磁场的方向，使转子继续旋转。
通过不断重复这个过程，直流电动机就能持续运转。
交流电动机的工作原理：交流电动机根据不同的原理可分为感应电动机和同步电动机两种类型。
感应电动机的工作原理是基于电磁感应现象。
当交流电通过主绕组时，会在定子上产生一个旋转磁场。
转子上感应到的磁场将导致感应电流的产生，而感应电流会在转子上产生一个旋转磁场。
电机的原理与结构
电机的原理与结构电机是现代社会中不可或缺的重要设备，广泛应用于各个领域。
无论是在工业生产中的机械运转，还是在家庭中的电器使用，电机都发挥着至关重要的作用。
为了更好地理解电机的原理与结构，本篇文章将从以下几个方面进行探讨。
一、电机的基本原理电机的基本原理是利用电流通过导线产生的磁场与永磁体或电磁体之间的相互作用来产生旋转力。
根据磁场的产生方式，电机可以分为直流电机和交流电机两种类型。
1. 直流电机直流电机的工作原理是利用直流电流经过转子线圈产生磁场，与永磁体之间的相互作用而产生旋转力。
直流电机一般由定子和转子两部分组成，其中定子上绕有场绕组，转子上绕有电流导线。
2. 交流电机交流电机的工作原理是利用交流电流的周期性变化，通过定子线圈产生的磁场与转子的磁场之间的相互作用来产生旋转力。
交流电机根据定子线圈和转子线圈的接线方式和结构不同，可以分为异步电机、同步电机和感应电机等多种类型。
二、电机的构造与部件电机的结构与部件根据不同的电机类型和应用需求有所不同，但一般都包括以下几个主要部分：1. 定子定子是电机的固定部件，由铁心和绕组组成。
铁心一般由硅钢片叠压而成，以减小磁场的涡流损耗。
绕组则由导线绕制而成，通常是Y型或Δ型连接，用于产生旋转磁场。
2. 转子转子是电机的旋转部件，其结构与部件的选择根据不同的电机类型有所差异。
在直流电机中，转子通常由永磁体和电流导线组成。
在交流电机中，转子可以是铜绕组、铝绕组或铁芯铝绕组等，用于通过电流产生磁场。
3. 磁场产生装置磁场产生装置主要用于产生电机所需的磁场。
在直流电机中，磁场由永磁体提供，永磁体可以是永磁铁或永磁体组成。
在交流电机中，磁场可以由励磁线圈产生，在异步电机中，磁场由定子线圈提供。
4. 输电与控制装置输电与控制装置用于提供电流和控制电机的转速和方向。
输电装置通过外部电源将电流输入电机，控制装置则根据控制信号来控制电机的工作状态。
三、电机的应用领域电机广泛应用于各个领域，包括工业生产、交通运输、家电等。
电机结构及原理
电机结构及原理电机是一种将电能转换为机械能的设备，广泛应用于各个领域，如家电、工业制造、交通运输等。
电机的结构和工作原理决定了它的性能和用途。
本文将从电机的结构和原理两个方面来介绍电机的工作机制。
一、电机的结构电机的基本结构包括定子和转子两部分。
定子是电机的固定部分，通常由铁芯和绕组组成。
铁芯是由硅钢片叠加而成，用于集中磁场和导磁。
绕组则是由导线绕制而成，用于传输电流。
转子是电机的旋转部分，通常由铁芯和导体组成。
转子的铁芯也是由硅钢片叠加而成，用于集中磁场和导磁。
导体则是通过绕制或注塑成型的方式固定在转子上，用于传输电流。
电机的结构可以分为直流电机和交流电机两大类。
直流电机的结构相对简单，通常由定子和转子组成，其中定子上有绕组，转子上有导体。
直流电机的转子可以是永磁体，也可以是电磁体。
当通电时，定子上的绕组会产生磁场，与转子上的导体相互作用，从而产生力矩，使转子旋转。
交流电机的结构相对复杂，通常由定子和转子组成，其中定子上有三相绕组，转子上有导体。
交流电机的转子通常是永磁体或感应体。
当通电时，定子上的三相绕组会依次产生旋转磁场，与转子上的导体相互作用，从而产生力矩，使转子旋转。
二、电机的原理电机的工作原理是基于电磁感应和洛伦兹力的相互作用。
当电流通过电机的绕组时，会在绕组周围产生磁场。
根据右手定则，电流的方向确定了磁场的方向。
当磁场与转子上的导体相互作用时，会产生力矩，使转子旋转。
直流电机的工作原理是基于电磁感应和洛伦兹力的相互作用。
当通电时，定子上的绕组会产生磁场，与转子上的导体相互作用，从而产生力矩，使转子旋转。
当电流方向改变时，磁场的方向也会改变，导致力矩方向相反，从而使转子反转。
交流电机的工作原理是基于电磁感应和洛伦兹力的相互作用。
当通电时，定子上的三相绕组会依次产生旋转磁场，与转子上的导体相互作用，从而产生力矩，使转子旋转。
由于三相绕组的相位差，可以实现转子的连续旋转。
电机还有许多其他的结构和原理，如无刷电机、步进电机等。
电动机的结构与工作原理
电动机的结构与工作原理电动机是一种将电能转化为机械能的装置，广泛应用于工业生产、交通运输、家用电器等各个领域。
电动机的结构和工作原理通常包括定子、转子、电枢、永磁体、触点、碳刷等部分。
电动机的结构主要包括定子和转子两部分。
定子是电动机的静部分，由铁心、绕组等组成。
铁心是由许多叠压的硅钢片组成的，用于集中电磁感应力线。
绕组则是由导线绕制成的，通常采用环形绕组，也有一些特殊的电动机使用馈线方式。
铁心和绕组通常通过一定的固定件固定在一起。
转子是电动机的动部分，通常由轴、铁芯和绕组组成。
转子绕组通常称为电枢，电枢绕组使用导电性能好的铜线制成，并按照一定的规则绕制在转子铁芯上，与定子绕组相连接。
转子通常可以分为铁心式和套筒式两种结构，铁心式转子是将铁芯直接固定在转子轴上，而套筒式转子则将铁芯套在转子轴上。
在电动机的工作原理方面，有直流电动机和交流电动机之分。
直流电动机的工作原理基于电流通过电枢产生的磁场与磁场之间的相互作用，从而实现转子的旋转。
当外加电压施加在直流电动机的电枢上时，电流开始流动，产生的磁场与电枢绕组上的磁场相互作用，产生力矩使得电枢开始旋转。
电枢旋转时，通过碳刷等设备不断与电源接触，实现电流的继续通断，从而保持电枢的旋转。
交流电动机的工作原理基于在定子上产生旋转磁场，从而使得转子开始旋转。
交流电动机通常采用三相的定子绕组，当外加三相电压施加在定子绕组上时，产生的交变电流形成旋转磁场，该旋转磁场与转子上的永磁体或感应电流相互作用，使得转子开始旋转。
对于感应电动机来说，转子上的导体产生感应电流，该感应电流与旋转磁场相互作用，从而产生力矩使得转子旋转。
此外，电动机中还包括了触点和碳刷这样的元件。
触点用于切断电枢与电源的连接，控制电动机的启停和反向。
碳刷则用于通过触摸电枢维持电枢绕组的连续供电。
总之，电动机的结构和工作原理主要包括定子、转子、电枢、永磁体、触点和碳刷等部分。
它们的相互作用和相互配合，使电动机能够将电能转化为机械能，实现各种实际应用。
电机的结构原理
电机的结构原理电机作为现代工业中重要的动力设备，其结构原理对于电机的性能和工作稳定性至关重要。
本文将详细介绍电机的结构原理，包括电机的基本组成部分、工作原理以及不同类型电机的结构特点。
一、电机的基本组成部分电机主要由定子（也称为线圈）和转子（也称为旋转部件）两部分组成。
定子是电机的静止部分，通常由若干同心的线圈组成，线圈中通有电流。
转子则是电机的旋转部件，通常由永磁体或者电流导体构成。
此外，电机还包括定子和转子的支撑部件、轴承、端盖和散热器等。
二、电机的工作原理电机的工作原理基于电磁感应现象和洛伦兹力。
当定子线圈中通有电流时，产生的磁场将与转子上的磁场相互作用，导致转子受到力的作用而旋转。
这个过程中，电能经过转换被转化为机械能，从而驱动电机的运转。
三、直流电机的结构特点直流电机是最常见的电机类型之一，其结构特点如下：1. 定子通常由若干个线圈组成，这些线圈被连接在一起以形成交错的磁极。
2. 转子通常由永磁体或者电流导体构成，可以是直接连接在轴上的圆盘状磁铁，也可以是通过电刷与外部电源相连的线圈。
3. 直流电机通过电刷和换向器来改变转子线圈通电方向，从而实现转子的旋转。
4. 直流电机结构简单、容易控制和调节，适用于多种应用场景。
四、交流电机的结构特点交流电机是另一种常见的电机类型，其结构特点如下：1. 定子通常由三个线圈组成，这些线圈被放置在电动机的内部。
2. 转子通常由铜质或者铝质的导体构成，被固定在电机的轴上。
3. 交流电机通过电源提供的交流电产生的磁场和定子线圈中的交变磁场相互作用，从而驱动转子旋转。
4. 交流电机结构复杂，但具有较高的效率和运行稳定性，在许多领域得到广泛应用。
五、其他类型电机的结构特点除了直流电机和交流电机，还有许多其他类型的电机，如步进电机、无刷电机等。
这些电机都有各自独特的结构特点和工作原理，以适应不同的应用需求。
六、总结电机的结构原理决定了它的性能和工作稳定性。
不同类型的电机在结构上存在差异，但都遵循电磁感应现象和洛伦兹力的基本原理。
三相异步电动机拆解
三相异步电动机拆解三相异步电动机作为一种常见的工业设备，在各个工业领域都有着重要的应用。
它的结构复杂，原理深奥，是现代工业自动化生产过程中不可或缺的重要组成部分。
本文将对三相异步电动机进行深入研究，探讨其内部结构和工作原理，以便更好地理解其在工业生产中的应用。
首先，我们来看三相异步电动机的基本结构。
一般来说，它由定子和转子两部分组成。
定子是固定不动的部分，通常由铁芯和线圈构成。
线圈中通有三相电流，因此称为三相异步电动机。
转子则是旋转的部分，通常由铁芯和导体构成。
当定子中的三相电流通过线圈时，会在定子中产生一个旋转的磁场，这个磁场会对转子中的导体产生感应，从而使转子受到一个旋转力矩，从而带动转子旋转，达到驱动负载的目的。
三相异步电动机在工业生产中有着广泛的应用，其应用范围涵盖了几乎所有需要驱动的机械设备。
例如，它常被用于水泵、风机、空压机、输送机等设备的驱动。
在工业生产中，这些设备通常需要长时间稳定地运转，而三相异步电动机正是能够满足这一需求的理想选择。
由于其结构简单、维护方便、运行稳定，因此深受工业生产厂家的青睐。
但是，正是由于其结构复杂，三相异步电动机在实际应用过程中也会出现一些故障。
为了更好地解决这些故障，我们需要深入了解三相异步电动机的工作原理和内部结构。
只有在深入研究的基础上，我们才能更好地进行故障诊断和维修工作，保证设备的正常运转。
在进行三相异步电动机的拆解过程中，我们需要非常小心谨慎，避免损坏关键部件。
首先，我们需要拆下外部保护罩，将电机暴露在外面。
然后，我们可以开始拆解定子和转子部分。
在拆解定子部分时，我们需要小心拆下绕组，注意不要损坏线圈。
在拆解转子部分时，我们需要注意转子和轴承的连接情况，确保能够顺利拆下转子。
在拆解完成后，我们可以对电机的各个部件进行检查和清洁。
检查时需要注意观察定子和转子的绝缘情况，检查线圈是否有短路情况。
在清洁时，我们需要用清洁剂将电机的各个部件进行清洗，确保没有灰尘和杂物影响电机的正常运转。
电动机结构原理分析
工作原理
可见，在电机中形成的合成磁场，是一 个随时间变化的旋转磁场。当电流变 化一个周期,磁场也旋转一周。
当定子绕组连接形成的是两对磁极时， 用相同的方法分析知：电流变化一个 周期，磁场只转动了半圈，即转速减 慢了一半，由此得：
n1
60 f p
工作原理
2．感应电动势的 产生
旋转磁场的磁力线 被转子导体切割， 产生感应电动势 及电流。设旋转 磁场顺转，且某 时刻为上北极N下 南极S。据右手定 则可判断电流方 向。
定子部分
（a）星形连接 （b）三角形连接
2．转子部分
（1）转子铁心
由薄硅钢片叠成，是磁 路的一部分，也用来 安放转子绕组。
（2）转子绕组
绕线形与笼形两种。
① 绕线形绕组
是三相绕组，一般接成 星形，三相首端引出 到集电环上，通过电 刷装置与外电路相连， 可串入电阻或电动势 以改善电动机的运行 1—集电环；2—电刷；3—变阻器 性能。
图4.8 三相电动机的转动原理
工作原理
3. 转子的转动
流过电流的转子导体在磁场中要受到电 磁力作用，力F的方向可用左手定则确 定。该电磁对转轴形成电磁转矩，使 转子按照旋转磁场的方向旋转，转速 为n。
转速n总是小于而接近于旋转磁场
的转速n1。
工作原理
4．转差率
n1与n之差与n1之比称为转差率s，
YD
变极多速三 相
异步电动机
电动机的转速可逐级调节，有双速、三速和四速三种类型，调节方法 比较简单，适用于不要求平滑谓速的升降机、车床切削等
高转差率三 较高的起动转矩，较小的起动电流，转差率高机械特性软。适用于具
YH
相
有冲击性负载 起动及逆转较频繁的机械设备，如剪床、冲床、锻冶
单相电机内部结构和工作原理
单相电机内部结构和工作原理单相电机，听起来是不是有点高大上？其实，咱们生活中用的那些电器，比如洗衣机、风扇，背后都是这位默默无闻的“英雄”在支撑着呢。
今天就让我们轻松聊聊单相电机的内部结构和工作原理，顺便给大家普及一下这方面的知识。
1. 单相电机的内部结构1.1 电机的外壳单相电机首先得有一个坚固的外壳，像是它的盔甲。
这个外壳一般是用铝或者铁制成的，能抵御外界的各种侵扰，比如灰尘、水分啥的。
外壳上还有一些散热孔，确保电机在工作的时候不会“热得冒烟”。
想象一下，如果你在做饭，灶台上锅里的水烧开了，冒出的蒸汽就像电机工作时的“热气”，得让它散出去才行。
1.2 定子与转子接下来，我们来聊聊电机的“主角”——定子和转子。
定子就像是电机的“家”，它的内壁上绕着一圈电线圈，充满了电流，形成一个磁场。
而转子呢，就像电机的“舞者”，它是安装在定子内部的一个旋转部分。
定子发出的磁场会让转子开始旋转，嘿，就像舞会上的男女搭档，配合得天衣无缝。
2. 单相电机的工作原理2.1 磁场的形成那么，单相电机究竟是怎么工作的呢？首先，咱得先给电机通电。
电流流过定子线圈时，就在定子内部产生了一个交变的磁场。
这个磁场可真是神奇，像是无形的手在推动着转子，想要它动起来。
大家可以想象一下，当你拿着遥控器按下开关，电视就像被魔法唤醒一样，瞬间亮起来，电机也是这个道理。
2.2 转子的旋转当转子被磁场吸引，开始旋转时，整个电机就进入了工作的状态。
转子的旋转速度取决于电流的频率，就像人跳舞的节奏，快慢有度。
如果电流的频率高，转子就转得快；频率低，转子就慢慢悠悠地转。
这就解释了为什么有些电机工作时噪音很大，而有些则像小猫一样安静。
3. 实际应用与维护3.1 日常生活中的应用单相电机的应用可广泛了，几乎随处可见。
无论是你家里的空调、冰箱，还是街边的饮料机，甚至是小型的电动工具，都是这位电机“老司机”在运转。
可以说，单相电机已经成为了现代生活的“电力助手”，把我们的生活搞得更加便捷。
伺服电机组成及结构(3篇)
第1篇一、伺服电机的组成1. 定子定子是伺服电机的核心部件，其主要功能是产生磁场。
定子通常由硅钢片叠压而成，形成一定厚度的铁芯。
在铁芯上，绕制线圈，形成线圈组。
线圈组通常采用三相交流绕组，也有两相或单相绕组。
定子通过接入电源，产生旋转磁场，从而驱动转子旋转。
2. 转子转子是伺服电机的另一个核心部件，其主要功能是产生转矩。
转子通常由永久磁铁或电磁铁组成。
永久磁铁转子具有结构简单、性能稳定、响应速度快等优点，但体积较大。
电磁铁转子通过在转子铁芯上绕制线圈，实现转矩的产生。
电磁铁转子具有体积小、重量轻、响应速度快等优点，但需要外部电源供电。
3. 控制器控制器是伺服电机的控制中心，其主要功能是接收控制信号，对伺服电机进行控制。
控制器通常由微处理器、模拟电路和数字电路组成。
微处理器负责处理控制算法，模拟电路负责放大和转换信号，数字电路负责处理数字信号。
4. 传感器传感器是伺服电机的反馈元件，其主要功能是检测伺服电机的运动状态。
传感器通常有编码器、速度传感器和力传感器等。
编码器用于检测转子位置和转速，速度传感器用于检测转子转速，力传感器用于检测伺服电机输出的力。
5. 传动机构传动机构是伺服电机与执行机构之间的连接部分，其主要功能是将伺服电机的旋转运动转换为执行机构的直线运动或旋转运动。
传动机构通常有齿轮、皮带、丝杠等。
二、伺服电机的结构1. 定子结构定子结构通常分为两种：槽式定子和绕线式定子。
（1）槽式定子：槽式定子由硅钢片叠压而成，形成一定厚度的铁芯。
在铁芯上，开有槽，槽内绕制线圈组。
槽式定子具有结构简单、成本低、性能稳定等优点。
（2）绕线式定子：绕线式定子与槽式定子类似，但绕线方式不同。
绕线式定子采用绕线式绕组，线圈直接绕在铁芯上。
绕线式定子具有结构紧凑、散热性好等优点。
2. 转子结构转子结构通常分为两种：永久磁铁转子和电磁铁转子。
（1）永久磁铁转子：永久磁铁转子由永磁材料制成，具有结构简单、性能稳定、响应速度快等优点。
电机结构原理
电机结构原理电机是一种将电能转换为机械能的装置，它在现代工业中起着至关重要的作用。
本文将从电机的结构原理方面进行探讨，以帮助读者更好地了解电机的工作原理和构造。
一、电机的基本组成部分电机主要由定子、转子、励磁系统和传动装置四个部分组成。
1. 定子：定子是电机的固定部分，通常由铁芯和定子绕组组成。
定子绕组中通入电流时，会产生一个旋转磁场，作用于转子。
2. 转子：转子是电机的旋转部分，通常由铁芯和转子绕组组成。
当定子绕组产生的旋转磁场作用于转子时，转子会产生转矩，从而使电机转动。
3. 励磁系统：励磁系统用于提供电机的磁场。
根据不同类型的电机，励磁系统可以是直流励磁、交流励磁或永磁励磁等。
4. 传动装置：传动装置用于将电机输出的转矩传递到外部负载上。
传动装置可以是齿轮传动、皮带传动或直接联轴传动等。
二、电机的工作原理电机的工作原理基于电磁感应和洛伦兹力两个基本原理。
1. 电磁感应原理：当定子绕组通入电流时，由于电流在导线中的存在，会产生一个磁场。
这个磁场与定子绕组中的导线上的电流方向有关。
根据洛伦兹力的作用，这个磁场会对转子上的导线产生一个力，从而使转子转动。
2. 洛伦兹力原理：当电流通过转子绕组时，由于转子绕组中的电流与定子磁场的相互作用，会产生一个力矩。
这个力矩会使电机转动，并将机械能传递到外部负载上。
三、电机的分类和应用根据电机的结构和工作特性，电机可以分为直流电机和交流电机两大类。
1. 直流电机：直流电机是利用直流电源供电的电机。
它可以分为直流励磁电机、直流刷瓦电机、直流无刷电机等。
直流电机具有调速范围宽、启动转矩大等优点，广泛应用于电动车、风力发电和工业生产设备中。
2. 交流电机：交流电机是利用交流电源供电的电机。
它可以分为异步电机、同步电机和步进电机等。
交流电机具有结构简单、运行平稳等特点，广泛应用于家用电器、空调以及工业制造等领域。
电机是现代工业中不可或缺的设备，它的结构原理和工作方式对于如何有效利用电能具有重要的指导意义。
电机拆解指标分析报告模板
电机拆解指标分析报告模板1. 概述电机是现代工业中使用最为广泛的动力装置之一。
在使用过程中，为了保证电机的可靠性、安全性以及工作效率，时常需要对电机进行拆解并对其内部结构和部件进行检测和分析。
本报告旨在对电机拆解后所发现的主要指标进行分析，并给出相关建议。
2. 拆解对象在本次拆解中，我们选取了一台额定功率为5kW的三相感应电动机作为拆解对象。
该电机曾经运行多年，最近出现了明显的噪音和热度过高的问题。
为了进一步了解电机运行状态和寿命状况，我们需要对该电机进行拆解检测。
3. 拆解过程在拆解电机时，我们需要按照一定的操作规程进行。
为了保证操作的安全性和有效性，我们采用了以下步骤：1.简要了解拆卸对象的结构和工作原理2.按照电机的拆卸进行操作，注意力度和角度控制，避免损坏零部件3.在拆卸过程中，对每个部件都进行检测和记录，以便后期的分析经过以上操作，我们成功地将电机拆卸为多个部件，并对每个部件进行了检测与记录。
4. 指标分析4.1. 电机定子我们首先对电机的定子进行检测和分析。
在定子检测中，我们重点关注了以下指标：•定子绝缘电阻值•定子线圈的匝数和短路情况•定子铁芯的铁损和磁路饱和情况经过检测和分析，我们发现该电机定子的绝缘电阻值比较稳定，没有过大或者过小的情况。
定子线圈的匝数也比较稳定，没有出现开路或者短路的情况。
但是，由于工作时间过长，定子铁芯表面开始出现生锈和磨损，磁路的饱和程度也有所增加，需要对其进行一定的维修和修理。
4.2. 电机转子除了定子之外，我们还对电机的转子进行了检测和分析。
在转子检测中，我们特别关注以下指标：•转子的平衡度和转速偏差情况•转子铁芯的铁损和磁路饱和情况•转子线圈的匝数和短路情况在转子检测中，我们发现该电机转子在运行过程中出现了不平衡和稳定性不佳的情况，需要进行平衡处理。
转子铁芯的铁损和磁路饱和程度较大，需要进行维修和保养。
转子线圈的匝数相对较稳定，但是有过多的扭曲和烤花现象，说明转子内部出现了过热的情况。
电动车电机内部结构图详解
电动车电机内部结构图详解电机内部的构造很多车友还不是很清楚，接下来我们走进电机的内部，去看看内部这些部件究竟是怎么一回事首先，从车友们最关心的磁钢开始。
磁钢的种类他有很多种，常见的有三种：铁氧体，铝镍钴，钕铁硼。
作为稀土永磁材料，钕铁硼能够在有限的体积内释放较强的磁能积，使得直流电机小型化成为可能，故而电动车电机除最早有过铁氧体外基本都是钕铁硼的天下，这里的磁钢也就不再单独加以标识。
磁钢是商品，既然是商品就有三六九等，那么磁钢标识怎么区分好坏？首先是牌号，磁钢牌号从高到低有EH，UH，SH，H，M，N这几个标准，对应耐温系数为200，180，150，120，100，80。
，耐温系数越高越好，毕竟电机自身会发热，发热以后就会退磁影响电机寿命；在磁钢牌号前面一般还会跟一个数字，这个数字一般是35，38，40这几个为主，这些数字标识解释起来专业术语较强，大家只要知道数字越大，磁性越强这条基本准则就可以了。
现在市面上的电机普遍采用的都是耐温100度的38M料磁钢，能用到标准的H料磁钢的少之又少。
确定了材质然后看高度，由于电机的工作原理简单说来就是电磁转换，那么你需要足够的速度或载重必须要足够的功率，也就势必需要足够体积的磁钢。
一般现在电机厂都是只标高度，而厚度宽度都没有标识，而磁钢的退磁与厚度息息相关（举例来说，3毫米厚的磁钢退磁在100度标准下2小时不会超过3%，2.5毫米厚度同等环境下退磁在5-8%，2个厚度则超过10%，相比之下宽度对于电机的影响倒不是很大，市场上的已经开始有这种黑心电机），大家需要多留个心眼哦。
说完了磁钢我们来说说铁芯，最早的电机由于是单张的矽钢片在电机厂自己叠压而成，所以现在依然有人称其为矽钢片，两者是一样的。
铁芯材质一般为冷轧板（06以前有热轧板），牌号则是800，600，470，400，350，300从高到低。
这些牌号代表什么意义呢？以冷轧470为例，表示铁损值为4.7w/kg，具体解释下去可能比较复杂，大家只要知道这个铁损值对于电机不是好事，还是越低越好就行，当然越低的牌号也代表着越贵的钢材，而且每家钢厂出产的效果也不尽相同，以国内钢材为例，同等牌号下武钢最好，宝钢太钢则是紧随其后，当然最好的钢材还是进口德国或日本的，只是不会出现在电动车电机行业罢了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
后盖在耳朵上攻螺 孔用于安装风叶。
1.4 端盖
端盖多用铸铁铸成，材质一般为HT200,HT150；用螺栓固定在机座两端。 端 盖按照安装形式分为法兰和前端盖。 主页 目录 退出
2016/7/26
门盖
材质：HT150/HT200。 用于180及以上电机的安装。 可用于控制电机出现大的窜动。 开放式轴承油脂的密封，防止 泄漏到电机外部和转子内部。
主页
目录
退出
2016/7/26
1.2.4 引出线
1.2.5 绑扎带
具有优秀的耐热性、机械强度、 柔软性和易浸渍性能，以及良好 的耐氟、耐油性能，适用于电动
电机引出线组成： 镀锡铜结构导体 隔离层 橡皮绝缘体 丁橡皮护套层 (注:根据用户所需可制成黑,白 ,绿和红等多种颜色,色泽鲜艳,持久）
3.8.1 接线柱 3.8.2 连片 3.8.3 接地牌 3.8.4 冷压端子 3.8.5 接线图 3.8.6 电缆防水接头 3.8.7 波纹管 3.9 紧固件 3.9.1 波形片 3.9.2 挡圈 3.9.3 螺钉 3.9.4 螺母 3.9.5 平垫 3.9.6 弹性挡圈 3.9.7 铆钉 3.9.8 吊环
2016/7/26
2. 转子
1.铁心：由外周有槽的硅钢片叠成。 2.转子绕组：铁心槽内铸铝形成。 3.轴承：外购标准件。 4.转轴：买圆钢金属加工而成。 转子在旋转磁场作用下，产生感应电动势或电流。
主页 目录 退出
2016/7/26
2.1 转子铁心
2.2 转子绕组
鼠笼转子
由转子冲片叠压而成。转子 也叫鼠笼转子。 冲片也是用矽钢片冲压成型。 一般由铝 浇注入转子 铁心槽内并 由两端端环短接而成。
包装入库
压装
轴 承 风叶分罩
后装配
表示关键工艺; Δ表示重点工艺
主页 目录 退出
2016/7/26
三相异步电机基本结构
一、定子部分： 1、定子铁心：由导磁性能很好的硅钢片叠成——导磁部分。 2、定子绕组：放在定子铁心内圆槽内——导电部分。 3、机座：固定定子铁心及端盖，具有较强的机械强度和刚度。 二、转子部分： 1、转子铁心：由硅钢片叠成，也是磁路的一部分。 2、转子绕组：笼型转子：转子铁心的每个槽内插入一根裸导条，形成 一个多相对称短路绕组。 3、轴承：支撑整个转子。 4、转轴：连接转子绕组，并带动负载运转。 三、其他：风机，风罩，吊环，接线盒，轴套，紧固件等。 四、气隙：异步电动机的气隙是均匀的。大小为机械条件所能允许达 到的最小值。
2.4 转轴
我司常用转轴由45号圆钢和40CR加工成。
。
2016/7/26
用于防护风叶和调整风叶风 向的零件。一般冲压或者焊 接成型。 材质为薄铁皮。
3.1
风罩
主页 目录 退出
2016/7/26
1.风机按使用材质分类可以分好几种，如铁壳风机（普通风 机）、玻璃钢风机、塑料风机、铝风机、不锈钢风机等. 我司风机标准是132及以下风机是塑料风机，电压 是单相220V，160以上是铁壳风机，电压三相380V。 2.风机分类可以按气体流动的方向，分为离心式、 轴流式、斜流式（混流式）和横流式等类型。 风机性能参数 风机的性能参数主要有流量、压力、功率，效率和 转速。另外，噪声和振动的大小也是主要的风机设计指标。 流量也称风量，以单位时间内流经风机的气体体积表示； 压力也称风压，是指气体在风机内压力升高值，有静 压、动压和全压之分；功率是指风机的输入功率，即 轴功率。风机有效功率与轴功率之比称为效率。风机 全压效率可达90％。
2016/7/26
电机结构及其主要零部件
2016/7/26
目录
一、三相异步电机生产工艺流程图 二、三相异步电机基本结构 1.定子 1.1.定子铁心 1.2 定子绕组 1.2.1 漆包线 1.2.2 槽楔 1.2.3 绝缘纸 1.2.4 引出线 1.2.5 绑扎带 1.2.6 热缩套管 1.2.7 黄蜡管 1.3. 机座 1.4 端盖
2016/7/26
4 选配件 4.1 编码器 4.1.1 联轴器 4.1.2 编码器支架/安装板 4.2 制动器 4.3 热保护器 4.4 加热带 4.5 磁钢 4.5 密封件 4.5.1 骨架油封 4.5.2 端面油封 4.5.3 O型密封圈 4.6 注油装臵 4.6.1 铜管 4.6.2 注油嘴
2016/7/26
2.3 轴承
命名：当其他机件在轴上彼此产生相对运动时，用来保持轴的中心位臵 及控制该运动的机件，就称之为 轴承。 作用：是支撑轴，能够承担径向，轴向载荷；固定轴使其只能实现转动， 而控制其轴向和径向的移动。 分类：按其所能承受的载荷方向，可分为：①径向轴承，又称向心轴承， 承受径向载荷。②止推轴承，又称推力轴承， 承受轴向载荷。③径向止推轴承，又称向心 推力轴承，同时承受径向载荷和轴向载荷。 目前我司常用的轴承是深沟球轴承和 角接触球轴承。深沟球轴承属于径向轴承， 角接触球轴承属于径向止推轴承。
卧 式 铁 机 座
1.3 机座
主页
立式铸造铝机座 材质ZL5
立式拉伸铝机座 材质LY3
其作用是支承定子铁心，按照安装方式分为立式和卧式两种。卧式又分为左右 顶出线；按照材质分为铁机座、铝机座两种。 目录 退出
2016/7/26
法兰
前端盖
后端盖
法兰用于立式 电机安装。
前端盖用于卧 式电机安装。
主页
目录
退出
2016/7/26
2.2.1 铝锭
铝，在我们日常工业上的原料叫铝锭， 应叫“重熔用铝锭”，不过大家 按国家标准（GB/T 1196-200叫惯了 “铝锭”。它是用氧化铝-冰晶石通过 电解法生产出来的。铝锭有两大类： 铸造铝合金和变形铝合金。铸造铝及 铝合金是以铸造方法生产铝的铸件； 变形铝及铝合金是以压力加工方法生 产铝的加工产品 “重熔用铝锭按化学成分分为6个牌号，分别是Al99.85、 Al99.80、Al99.70、Al99.60、Al99.50、Al99.00”（注：Al之后的数字是 铝含量）。目前，有人叫的“A00”铝，实际上是含铝为99.7%纯度的铝， 在伦敦市场上叫“标准铝”。标准铝就是含99.7%铝的铝锭，在伦敦 市场上注册的就是它。
2016/7/26
电机生产工艺流程图
*浸漆 叠压
定子铁心
定子冲片
嵌线
入线定子 定 子
轴
机座毛坯金工
端
盖
前装配 *铸铝
线盒线柱 鼠笼转子
出厂检验
半成品电机
喷漆
转子冲片
Δ动平衡
带轴转子
金工
料 转 轴
压装
转 子
前装配
成品电机
2016/7/26
1 定子
1.铁心：由内周有槽 的硅钢片叠成。 2.三相绕组
U1 ----U2 V1 ----V2 W1----W2
3.机座：铸铝、铸铁、拉伸铝。
4.端盖：端盖：固定、支撑、防护。
主页 目录 退出
2016/7/26
1.1 定子铁心
1.定子冲片：矽钢片冲压 成型。顾名思义，它是含 硅高达0.8％-4.8％的电工 硅钢，经热、冷轧制成。 一般厚度在1mm以下，故 称薄板。硅钢片广义讲属 材类，由于它的特殊用途 而独立一分支。
①.常用规格：Φ1.0mm～Φ30mm; ②.温度范围：105℃； ③.击穿电压：室温下2000V； ④.包装方式：米装或卷装(1m/条； 50m/卷；100m/卷；200m/ 卷
主页
目录
退出
2016/7/26
铁机座
铝机座
铁机座强度高。
铝机座重量轻；按照制造工艺又分为铸铝机 座和拉伸铝机座两种。
主页 目录 退出
2016/7/26
深沟球轴承
角接触球轴承
球与套圈公称接触角大于0°，而小于90° 滚动体是球的滚动轴承。 的滚动轴承。 该类轴承摩擦系数小，极限转速高， 可同时承受径向负荷和轴向负荷。 尺寸范围与形式变化多样。坚实耐用， 接触角越大，轴向承载能力越高。高精度 通用性强及低噪音运行，可在高速下 和高速轴承通常取15 度接触角。 运转和易于安装。单列深沟球轴承另 有密封型设计，可以无须再润滑和无 成对安装时，使一对轴承宽端面对宽端面， 面对面DF；窄端面对窄端面，背对背DB。 需保养。 可在两个方向使轴限制在轴向游隙范围内。 我司磨头电机上使用该轴承。
A
B
C
A
B
C
U1 Y W2 U2
V1 V2
W1 Y W2
U1 U2
V1 V2
W1
(a)
(b)
主页
目录
退出
2016/7/26
入线定子组成
1.漆包线： 它是以绕组形式来实现电磁能的转化。 2.槽楔：固定绕组与定子槽内，槽绝缘的一部分。 3.绝缘纸：用作线圈的绝缘材料。 4.引出线：绕组连接并引出机壳或绕组与电机壳体 上的接线柱连接电线。 5.绑扎带：用于固定绕组端部，使之美观整齐。 6.热缩套管：通过使用热风机可以使之紧缩包在裸 露漆包线外，起到绝缘，防护等功能。 7.黄蜡管：包于漆包线外，绝缘，防护作用。
2016/7/26
2.转子 2.1. 铁心 2.2 转子绕组 2.2.1 铝锭 2.3 轴承 2.4 转轴 3. 其他 3.1 风罩 3.2 风机 3.2.1 风机网罩 3.3 风叶 3.4 接线盒 3.4.1 接线盒皮垫 3.5 轴套 3.6 铭牌 3.7 键销 3.8 接线护线装臵
