配变监测计量终端修理
配变监测计量终端技术规范书
配变监测计量终端技术标准书工程项目:XXX公司年月1.总则1.1本技术标准书适用于公用配电变压器已安装了低压低压无功补偿装置,需要对其有功、无功电量,三相电压及电压合格率进行监测计量,并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。
本技术标准书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
标准书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和标准的条文,供方应提供一套满足本标准书和现行有关标准要求的高质量产品及其相应服务。
如果供方没有以书面形式对本标准书的条款提出异议,则意味着供方提供的设备〔或系统〕完全满足本标准书的要求。
如有异议,应在投标书中以“对标准书的意见和与标准书的差异”为标题的专门章节加以详细描述。
本设备技术标准书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术标准出版时,所示版本均为有效。
所有标准都会被修订,供需双方应探讨使用以下标准最新版本的可能性。
有矛盾时,按现行的技术要求较高的标准执行。
DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能标准GB 4208—1993 外壳防护等级〔IP代码〕DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波标准书未尽事宜,由需供双方协商确定。
配网工程(35kV及以下):配网变压器监测计量终端安装
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
配网变压器监测计量终端安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认,您的签名意味着将承担相应的安全质量责任。
施工单位检查人:
监理单位检查人: 日期:
日期:
注:对存在风险且控制措施完善填写“√”,存在风险而控制措施未完善填
写“×”,不存在风险则填写“―”,未检查项空白。
5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3(续)
5.4质量检验
表5-4质量检验
表5-4(续)
9。
配变监测计量终端
配变监测计量终端配变监测计量终端采用先进的GPRS/CDMA公用无线通信网络技术,能够实现用电监测、无功补偿、自动抄表、电能质量分析、电压合格率统计、自动生成各项管理数据、分析曲线、报表等、实现计量设备异常监测和变压器异常监测并远程报警等功能;为电力部门精细化管理提供了科学的、先进的技术手段。
目录∙配变监测计量终端的特点∙配变监测计量终端的功能∙配变监测计量终端的参数∙配变监测计量终端的特点o1、大容量的FLASH存储芯片保证各种数据的存储;2、采用高速32位嵌入式微处理器philips ARM7TDMI 和嵌入式ucosII 操作系统;3、宽电压工作范围设计,且终端在任意断两相电压的条件下,交流电源能维持终端正常工作;4、终端采用阻燃非金属外壳,GPRS和通信模块可互换且终端自适应,体积轻巧,安装方便;5、内部采用高速高精度的采样芯片,实时电能计算,在负荷波动大机谐波含量高的状况下也能保证采样和电能精度;6、电磁兼容性能优异,能抵御外界的传导性瞬变脉冲群、磁场、静电、雷击浪涌等干扰,符合Q/GDW129-2005的电磁兼容要求;7、与主站的通信规约支持《电力负荷管理系统传输规约Q/GDW130-2005》,终端与电能表的数据通信规约支持DL/T645-1997、IEC1107、威胜、ABB、红相EDMI、兰吉尔/西门子B/D表等国内外常用表计规约;∙配变监测计量终端的功能o1、测量可同时监测2路开关量的状态。
采用高性能A/D采样芯片,对6路电信号(三相电压,三相电流)进行高速不问断交流采样,可适应各种接线方式。
采用直接的数字测频方法对45~55t-{z的频率进行跟踪。
所提供的电流电压采样精度及有功功率精度为1级,无功功率精度为2.0级。
2、计算全部采用FFT算法,计算各电量的矢量以及有效值,包括:相电压、相电流、零序电流、有功功率、无功功率、功率因数等。
计算三相电压、电流不平衡度。
能进行谐波分析。
配变监测计量终端技术规范书
配变监测计量终端技术规范书工程项目:XXX公司年月1.总则1.1本技术规范书适用于公用配电变压器已安装了低压低压无功补偿装置,需要对其有功、无功电量,三相电压及电压合格率进行监测计量,并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。
本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。
如有异议,应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时,所示版本均为有效。
所有标准都会被修订,供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时,按现行的技术要求较高的标准执行。
DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能规范GB 4208—1993 外壳防护等级(IP代码)DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波1.6本设备技术规范书未尽事宜,由需供双方协商确定。

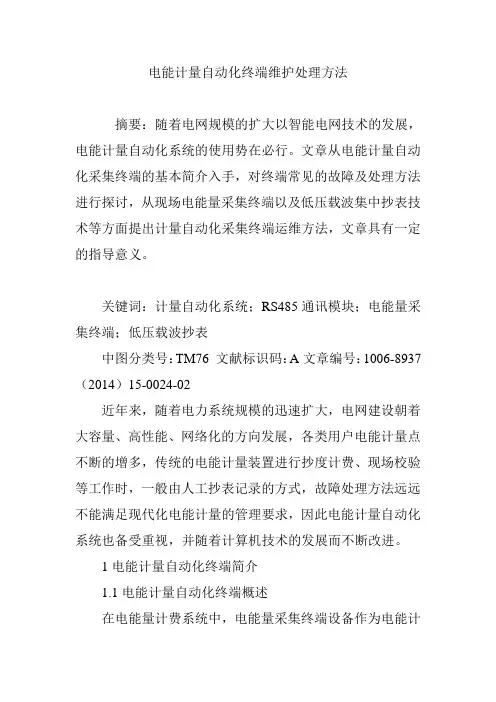

电能计量自动化终端维护处理方法
电能计量自动化终端维护处理方法摘要:随着电网规模的扩大以智能电网技术的发展,电能计量自动化系统的使用势在必行。
文章从电能计量自动化采集终端的基本简介入手,对终端常见的故障及处理方法进行探讨,从现场电能量采集终端以及低压载波集中抄表技术等方面提出计量自动化采集终端运维方法,文章具有一定的指导意义。
关键词:计量自动化系统;RS485通讯模块;电能量采集终端;低压载波抄表中图分类号:TM76 文献标识码:A文章编号:1006-8937(2014)15-0024-02近年来,随着电力系统规模的迅速扩大,电网建设朝着大容量、高性能、网络化的方向发展,各类用户电能计量点不断的增多,传统的电能计量装置进行抄度计费、现场校验等工作时,一般由人工抄表记录的方式,故障处理方法远远不能满足现代化电能计量的管理要求,因此电能计量自动化系统也备受重视,并随着计算机技术的发展而不断改进。
1电能计量自动化终端简介1.1电能计量自动化终端概述在电能量计费系统中,电能量采集终端设备作为电能计量自动化系统的一个重要的组成部分,它是介于计量主站与电能表之间的中间设备,主要由电能量数据采集、储存、处理、长时间保存、远方数据传输等功能的设备组成。
终端设备与主站共同构成电能量计费系统,一般安装在现场连接表计,进行远方原始电量、负荷数据的采集和上传。
电能量采集终端可以支持不同的通信端口以及多个不同主站同时通信,并具有按照不同主站的需求设置传输数据内容的功能。
采集终端内含通讯模块,按照不同的通讯方式,可分为GPFIS通讯模块、FSK通讯模块、CDMA通讯模块、以及PSTN采集模块等,电力企业可以根据自己的需要选择所需模块,国内大多采用的模块为RS485通讯模块。
1.2电能计量自动化终端的功能电能计量采集终端的基本功能如下:①可以完成对厂站电能量数据的高精度采集。
一般采集周期可选择1 min~24 h,采集终端可以按指定的时间起点、内容传送信息至主站;②可以按要求向主站传送和存储电表窗口电量、月冻结电量、需量、分时电量、电流、电压、功率、电表内事件记录(如失压、失流)及本身的事件记录等信息;③可以接入多功能电子式电能表以及脉冲电能表。
负荷管理终端与配变监测计量终端现场故障处理简易手册范本
负荷管理终端与配变监测计量终端现场故障处理简易手册2012年7月目录1前言 (1)2终端系统简介 (1)2.1终端系统结构 (1)2.2终端基本功能 (2)2.3终端人机交互界面 (4)2.4终端接线方式 (7)3故障分析及处理 (10)3.1终端与主站通讯异常 (10)3.1.1故障综述 (10)3.1.2故障分析及处理步骤 (10)3.1.3故障情况汇总 (14)3.2终端抄表失败 (16)3.2.1故障综述 (16)3.2.2故障分析及处理步骤 (16)3.2.3故障情况汇总 (18)3.3故障分析简易流程图 (20)4附录 (22)1前言为了简化计量自动化系统负荷管理终端、配变监测计量终端(以下简称终端)现场故障处理,提高终端维护效率,保证工作质量,方便现场运维人员工作的开展,在遵循国家、电力行业及电网公司相关规、标准的情况下,制定本手册。
本手册适用但不限于以下技术标准:《电网公司负荷管理系统技术规(0903版)》《电网公司负荷管理系统通讯协议(0903版)》《电网公司负荷管理终端异常报警判断标准与处理规》《电网公司配变监测计量终端技术规(0903版)》《电网公司配变监测计量终端通讯规约(0903版)》《电网公司配变监测计量终端异常报警判断标准与处理规》《DL408-91电业安全工作规程》《电气装置安装工程电缆施工及验收规》《电气装置安装工程电气设备交接试验标准》《建筑电气工程施工质量验收规》DL/T743-2001 《电能量远方终端》GB/T13729-92 《远动终端通用技术条件》GB/T17883-1999 《0.2S 级和0.5S级静止式交流有功电度表》GB/T17215-2002 《1 级和2 级静止式交流有功电度表》GB/T17882-1999 《2 级和3 级静止式交流无功电度表》DL/T614-1997 《多功能电能表》DL/T645-2007 《多功能电能表通信规约》2终端系统简介2.1终端系统结构系统由计量自动化系统主站(服务器)、终端、计量表计、数据通信网络四部分组成,拓扑结构如图1:电表负控终端电表配变终端图1:计量自动化系统拓扑结构图2.2 终端基本功能(1) 交流采样终端可计量正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等。
深圳市科陆电子CL760配变监测计量终端 说明书
CL790D 用电管理终端使用说明书(SX V1.0)深圳市科陆电子科技股份有限公司Un Re gi st er ed目 录一、概述............................................................................................................1 二、系统特点....................................................................................................1 三、基本功能....................................................................................................2 3.1用电监测及负荷控制..............................................................................2 3.2用电检查..................................................................................................2 3.3异常报警信息上报..................................................................................2 3.4面板显示功能..........................................................................................2 3.5数据存储..................................................................................................3 3.6抄表功能..................................................................................................3 3.7通信..........................................................................................................3 3.8自动恢复功能..........................................................................................3 四、主要技术指标............................................................................................4 五、工作原理简述.. (5)六、面板及端子说明 (6)七、操作说明....................................................................................................8 7.1安装说明..................................................................................................8 7.2 设置主站地址、终端地址......................................................................9 7.3按钮操作、指示灯及液晶显示说明. (10)八、 维护......................................................................................................11 九、 注意事项. (13)Un Re gi st er ed一、概述CL790D 系列用电管理终端采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术,支持并采用先进的GPRS 公用无线通信网络技术,是实现需求侧管理现代化的重要组成部分,也是电力负荷管理系统的配套终端产品,和电力负荷管理主站配合可实现负荷的监测与控制,并能够实现自动抄表、计量设备监测和防窃电,以及各种负荷闭环控制和异常告警功能,是电力营销自动化系统中具有较高的实用价值的终端产品。
配变监测计量终端经常出现故障的原因分析及处理
配变监测计量终端经常出现故障的原因分析及处理文章针对配变监测计量终端经常出现故障而造成无法采集数据、传回数据以及控制平台接收不到数据的原因,展开相关处理措施的分析。
结合相关数据分析得知,导致配变监测计量终端问题的主要原因包括终端硬件设备、公网连接过程以及系统控制问题,以下就是针对配变监测计量终端故障展开的具体分析。
标签:配变监测计量终端;故障原因;分析处理前言配变监测计量终端主要是通過监测设备、计量设备、电力的质量以及通讯功能组成的终端监测计量设备。
配变监测计量终端多数用于配电变压器的监测过程中,对电力的使用情况准确监测,同时还能够在设备出现故障时为其提供相关数据以便维修。
针对线损而言,配变监测计量终端能够准确的计算并且起到支撑的作用,保证数据信息的准确性与完整性,目前已经被广泛运用。
1 配变监测计量终端的使用现状在配电变压器的监测过程中采用配变监测计量终端能够更加有效的获取相关的监测数据,实时掌握配电变压器运行情况以及相关参数,在发现设备出现异常情况时能够及时上报,降低事故的发生率。
采集到相关数据后进行分析,并且在分析的过程中以表格或曲线的形式呈现,此呈现方式更加有利于发现故障,从根本上降低成本。
在变压器运行状态的监测中,配变监测计量终端能够对其负载的情况进行跟踪,防止出现超负荷的情况,在三相负荷的监测过程中,对其出现的不平衡问题能够及时的反馈,能够防止三相负荷出现不平衡的问题而导致设备损坏的情况发生,保证设备能够正常的运行。
配变监测计量终端不论是对故障的维修还是对设备的维护都起到相应的作用。
根据相关资料显示,配变监测计量终端的上线率没有达到预期的目标,实际的功能也不能够完全实现,以此降低配变监测计量终端的使用效能。
2 配变监测计量终端的组成配变监测计量终端的硬件组成系统包括控制模块、电源模块以及通信模块和变送板四种模块形式。
控制面板的主要组成包括控制主板、电源模块、通讯模块以及变送板。
3 配变监测计量终端经常出现故障的原因3.1 终端硬件出现故障导致无法采集数据导致无法采集数据的主要原因是配变监测计量终端硬件经常出现故障,以此提供的数据正确率较低。
浅谈计量自动化终端的运维故障分析处理
浅谈计量自动化终端的运维故障分析处理前言计量自动化终端指负责各级计量点电能信息的采集、数据管理、数据传输以及执行或者发主站下发的控制命令的设备,按照应用场所的不同,可分为电能采集终端、负荷管理终端、配变监测计量终端、低压集抄采集终端(包括集中器、采集器)等类型。
这些终端设备,通知智能数据采集而完成电表数据采集,但终端设备需要人工进行维护,在运维过程中,均出现各种故障,本文浅谈终端设备的运维故障分析处理方法。
关键字终端运维故障引言常见的自动化终端设备包括:厂站管理终端、负荷管理终端、配变计量监测终端、低压集抄终端等。
在农村供电所对终端现场维护中,对上述四种终端运维故障都是工作的必备技能。
终端故障分析处理现场排查作业要求首先,在现场作业人员不能少于2人,且对现场乡村道路及计量自动化系统配网模块熟悉。
其次,现场作业环境相对湿度不大于80%,如出现大风、雷雨、大雾等恶劣天气停止工作。
第三,作业场所应有足够照明。
常见的故障分析与处理1、厂站终端终端本体故障。
本体烧坏、供电电源无电压;电压不在正常范围内,测量供电电源及电源。
端子的电压是否在正常范围内;电源接线不正确,重新对电源接线进行检查。
不能与表计通讯。
假如接口的A、B 端接反、断路或短路;检查接线,用万用表测量A、B端,电压正常范围应在 2.0~5.0V 之间。
如果测得的电压为负值或0值,分别代表A、B端可能接反和断路或短路。
不能与主站通讯。
终端网口故障或者网线接触不良,重新更换网口或者重新压接水晶头;调度数据网络通道故障,或者网络交换机等通信设备故障;需要通信专业协助处理。
2、负荷管理终端设备终端本体故障,系统显示终端离线,现场排查发现显示屏黑屏,按键无反应。
处理方案:LED文件可能丢失;相线失压或零线带电造成终端保护。
电脑连接升级覆盖原文件;检查接线是否正确,检查终端电源相序是否正确,电压值为220V偏差为士30%,考虑更换终端。
终端死机,现场发现终端按键失灵,有卡顿,无法查询终端参数。
35试验室配变监测计量终端检定作业指导书
南方电网公司试验室配变监测计量终端检定作业指导书目次1定义 (1)2适用范围 (1)3引用文件 (1)4作业流程 (2)5操作指引 (3)附录A配变终端检定原始记录式样 (10)附录B配变终端检定证书式样 (15)附录C配变终端检定结果通知书式样 (21)试验室配变监测计量终端检定作业指导书试验室配变监测计量终端检定作业指导书1定义试验室配变监测计量终端检定是指在试验室条件下对配变监测计量终端电能计量功能进行检定,确定其是否满足技术要求的工作。
2适用范围本作业指导书适用于南方电网公司试验室配变监测计量终端检定的作业指导。
3引用文件《交流电测量设备通用要求、试验和试验条件第11部分:测量设备》(GB/T 17215.211-2006)《交流电测量设备特殊要求第21部分:静止式有功电能表(1级和2级)》(GB/T 17215.321-2008)《交流电测量设备特殊要求第23部分:静止式无功电能表(2级和3级)》(GB/T 17215.323-2008)《1级和2级直接接入静止式交流有功电度表验收检验》(GB/T 17442-1998)《电业安全工作规程(发电厂和变电所电气部分)》(DL 408-1991)《电能计量装置技术管理规程》(DL/T 448-2000)《多功能电能表通信规约》(DL/T 645-1997)《多功能电能表通信协议》(DL/T 645-2007)《电子式电能表检定规程》(JJG 596-2012)《中国南方电网有限责任公司配变监测计量终端技术规范》(Q/CSG 11109007-2013)《中国南方电网有限责任公司计量自动化终端上行通信规约》(Q/CSG 11109004-2013)第 2 页 共 28 页4 作业流程终端检测物资部门工作人员计量中心专业管理人员计量班组管理人员检测人员开始制定检测计划终端移库派工终端检测核验加封上传检测结果是否出具检测报告审核是出具检测报告检测结果统计结束终端移库是否需要移库是否是否需要移库是否市场营销部否5操作指引工作内容试验室配变监测计量终端检定作业●作业人员要求1.作业人员原则上不得少于两人,严禁单独工作。
中国南方电网有限责任公司配变监测计量终端技术规范
二、技术要求;
3.5 本地接口
(1) 脉冲输出 具备二路 LED 显示脉冲及二路光耦或继电器脉冲输出。电能常数必须保证
1%Ib 或 1%In,cosϕ=1 时每个脉冲间隔<1.5 分钟。面板上应有电能计量精度和脉冲常数标示信息。
(2) RS-232 接口 功能测试本地专用通讯接口,做为利用无线通道(GPRS/CDMA)进行功能
二、技术要求;
3.1 功能要求
3.1.3 终端抄表
c 日数据:
正反向有功、无功,四象限无功,保存最近 60 天以上数据,默认为每日零点,可 通过主站 进行设置。
A、B、C 各相电压的越下限、越上限累计时间、上、下限指标可通过主站设 置,保存最近60 天以上数据。
电压、电流、有功功率、无功功率、功率因数的日最大、最小值及发生时间, 保存最近 60天以上数据。
二、技术要求;
3.4 电源
(1) 供电方式 使用三相四线供电方式,在断两相电压的条件下,交流电源能 维持终端正常工作。
(2) 额定值及允许偏差 额定值及允许偏差如下: ——额定电压:220V,允许偏差 -30% ~ +30%;
——频率:50Hz,允许偏差 -5% ~ +5%。
(3) 消耗功率
在守候状态(不与主站通信的状态)下,配变监测计量终端消耗功率每相电压 回路≤2W 和 5VA, 每相电流回路≤2VA。
±1.0 ±0.5 ±1.0
1.2Un<U≤1.3Un
1、0.5(L)、0.8(C)
±1.0
二、技术要求;
3.1 功能要求
3.1.2 交流采样 电压规格为三相四线 3×220/380V,电流规格见表 1。 可显示电压、
电流、功率、功率因数、最大需量、零序电流(通过矢量计算得出)等交 流量。 电压测量精度(50% Un-120%Un)1 级,电流测量精度 (1%In-120%In)1 级,功率测量精度 (1%In-120%In)1 级。
计量检验仪器的故障分析及解决措施
计量检验仪器的故障分析及解决措施随着社会经济的快速发展,人们的生活水平得到了显著的提高,而对于产品的质量也提出了越来越高的要求,因此各行各业在生产产品的过程中必须要对其质量进行严格的检查,向市场提供更多优质的产品。
目前,各行各业在检验产品的过程中大多采用计量检验仪器进行,该仪器能够获得更加准确的信息,保证产品的质量。
但是在实际工作中,计量检验仪器往往因为各种因素的影响而导致其出现故障,无法正常使用,最终无法保证产品的质量。
鉴于此,我们必须要对其出现的故障进行分析,然后针对不同的故障原因采取不同的解决方法,从而保证计量检验仪器在实际工作中的正常使用。
一、计量检验仪器的故障分析计量检验仪器是由电路、光路、气路三个部分构成,其出现的故障大致可分为仪器本身的原因以及人为因素,本文仅对计量检验仪器的人为故障进行分析。
人为故障也就是工作人员在采用计量检验仪器对产品进行检测的过程中,由于工作人员经验不足,对仪器的胡亂操作,最终导致仪器出现故障,其故障主要有以下几种:1、因装配不当而导致仪器出现故障计量检验仪器在装配的过程中,由于工作人员对该仪器没有加以了解,其工作流程不够熟悉,各个线路胡乱搭接,这就会导致其出现故障,轻者会导致仪器接触不良,重者会对工作人员造成严重的安全问题。
2、因摆放不规范而导致仪器出现故障当计量检验仪器闲置不用时,工作人员必须要根据仪器的说明书对其严加保管,避免随意摆放,如果工作人员没有按照其说明书的规定要求,那么检验仪器在日常生活中会释放热量,最终对周边的仪器造成不同程度的影响,导致其他设备均不能使用,只能被丢弃。
3、因操作不当而导致仪器出现故障计量检验仪器是各行各业用于检验产品质量的重要设备。
但是如果在实际工作中,工作人员没有按照说明书的要求对其进行正当操作,对仪器胡乱操作,此时仪器因无法承载运行而出现问题或故障。
4、因保养不当而导致仪器出现故障计量检验仪器不管是闲置不用还是正在使用,工作人员都必须要对其进行适当的保养工作,及时发现并解决其中存在的问题,避免检验仪器在使用过程中出现故障。
配变计量监测终端TTU使用说明书
KD-100T型配变监测终端配变监测终端(TTU)使用说明书科大智能科技股份有限公司目录一、概述 (2)二、技术指标 (3)1、电气参数 (3)2、通讯接口 (3)3、遥信/脉冲输入 (4)4、安全性 (4)5、平均无故障工作时间(MTBF) (5)6、停电后数据保持时间 (5)7、工作环境 (5)8、外壳及尺寸 (5)三、外形图 (5)四、主要功能 (6)1、状态量采集 (6)2、电能表数据采集 (6)3、脉冲表数据采集 (7)4、事件记录 (7)5、数据存储 (7)6、显示功能 (7)7、功率控制 (8)8、电量控制 (10)9、终端维护 (11)五、安装及接线图 (11)六、运输存储 (14)七、售后服务 (15)一、概述KD-100T型配变监测终端是根据《电能信息采集及管理系统电力配变监测终端订货及验收技术条件》,结合Q/GDW 374.1-2009《电力用户用电信息采集系统技术规范:专变采集终端技术规范》、Q/GDW 375.1-2009《电力用户用电信息采集系统型式规范:专变采集终端型式规范》和Q/GDW 376.1-2009《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》的要求,并结合我国电力用户的实际需求而开发设计的新一代配变监测终端。
本终端采用32位的高速ARM9 CPU及目前流行的LINUX操作系统,具备高性能软硬件平台。
采用16位模数转换电路,确保数据处理的准确性与快速性。
软硬件采用模块化设计理念,可按照用户的不同需求进行积木式组合。
采用GPRS/CDMA作为主通讯方式,并采用国内外著名厂商的通讯模块,确保无线通讯的高稳定性。
终端实时检测、分析电网及多功能电能表的工作情况,发现异常主动上报,可将电力用户的损失降低到最小。
本终端可广泛应用于终端抄表、考核计量等用电需求场合。
二、技术指标1、电气参数●电源电压:3×220/380V,3×57.7/100V,70% Un~130% Un正常工作,在一相电压供电情况下正常工作。
配电监测计量终端的使用
一、功能介绍 二、多种通信功能 三、装置的使用 四、日常维护
功能介绍
交流采样计量功能 :
• 瞬时值测量:三相电压/电流、总及分相功 率因数、总及有功/无功功率,零序电流等。
• 最大需量测量:在指定需量周期及滑差窗 大小条件下,测量正反有/无功最大需量, 四象限有/无功最大需量值。
注意事项: N线和地线采用相同规格的铜 排,容易混绕,注意查看标识。
• 三、功率因数显示异常 原因:相序错误 解决方法:确认相序,保证互感器套在对 应 相序。 注意事项: A、C相不注意时容易出现反接
• 四、GPRS无连接 原因
解决办法
终端未运行
运行终端
接线错误
按照接线图正确接线
参数设置错误 重新设置正确参数
25001 192.168.25.20
8101
设备维护菜单项
该菜单主要安装维护作用。
日常维护
• 一、电流显示异常 原因:CT变比设置错误 解决方法:根据现场的电流互感器设置相应 变比 注意: 终端上显示0005 代表电流互感器的 变比为0005/5
• 二、电压显示异常
原因:N线和地线接反
解决方法:重新按标识接N线和地线
广州天梭
轮显界面
显示界面进行轮显,每10秒钟跳一个界面, 按 键跳到下一个界面,按 键跳到上一个界面。
初始界面
GPRS信号 强度显示
时钟显示
屏幕显示
电池电量 显示
广州天梭
显示 电流、电压、功率因素
显示 有功、无功功率
显示 有功、无功电能
显示 正反向有功、无功电能
显示正向有功最大需量及发生时间
显示 C相电压电流谐波
显示告警事件
配变监测计量终端说明书
配变监测计量终端
珠海市科为电力科技有限公司
4 安全指标 ....................................................................... 8 4.1 基本安全指标 ............................................................. 8 4.1.1 绝缘强度 ........................................................... 8 4.1.2 介电强度 ........................................................... 9 4.2 标识 ..................................................................... 9 4.3 温升 ..................................................................... 9 4.4 装置结构 ................................................................. 9 4.5 安全措施 ................................................................. 9
2 性能和参数指标 ................................................................. 2 2.1 电源 ..................................................................... 2 2.1.1 供电方式 ........................................................... 2 2.1.2 消耗功率 ........................................................... 2 2.1.3 抗接地故障能力 ..................................................... 2 2.1.4 备用电源 ........................................................... 2 2.2 本地接口 ................................................................. 2 2.2.1 脉冲输出 ........................................................... 2 2.2.2 RS-232 接口 ......................................................... 2 2.2.3 RS-485 接口 ......................................................... 2 2.2.4 红外接口(高速红外可达 115200bps) .................................... 2 2.2.5 开关量输入 ......................................................... 3 2.2.6 告警输出、跳闸输出 ................................................. 3 2.2.7 交流采样 ........................................................... 3 2.3 无线信号指示 ............................................................. 3 2.4 测量范围及准确度要求 ..................................................... 3 2.5 可靠性指标 ............................................................... 3 2.6 运行环境 ................................................................. 3
配网变压器监测计量终端反窃电措施探讨
体会 ,通过对 目前配 网变压器监 测计 量终 端反 窃电工作进行详细些的分析 ,并提 出 了相应 的措施 。
关键 词 :配 网变 压 器监 测 计 量 终 端 ;反 窃 电 ;措 施
中图分类号 :T M9 3 3 . 4
文献标识码 :A
文章编号 :1 6 7 4 - 7 7 1 2 ( 2 0 1 4 ) 0 2 - 0 1 0 1 - 0 1
二 、反 窃 电的 措 施
国民经济 的发展 ,人 民生活水平 的不 断提 高,逐渐 向高 科技的方 向发展 。然而 我国工业的优化发展直接 关系到我 国 电力工程 的企业发展 ,对 于我国 电力工程行业 来说,在我 国 的经济中 占有着很重要 的地位,如果我 国的电力工 程的进步 与发 展对 我 国的国民经 济的发展会起到 巨大 的促进 作用,那 么,在我国 国民经济 的不断发展的新步伐下 ,我 国配网变压 器监测计量终端反窃 电工作 中,就可 以推动我 国国民经济 的 快速发展 。 配网变压 器检测计量终端的概念
一
_ E r 0 n
l n S i i u m e  ̄ t
配网变压器监测计量终端反窃 电措施探讨
李巧雨 ( 国网山东鄄城县供 电公 司,山 东菏泽 2 7 4 6 0 0 ) 摘 要 :改革开放 以来 ,人们的观念 变化 和生活水平不 断提 高,社会 经济发展和社会 用电量也不断增 大,工业 用户窃 电问题 变得越来越棘手 ,也严重影响 了国家的经济建设 和社会 的稳定。 因此 ,本文主要根据 工作人 员的实践
参考文献:
、
对于配 网变压 器检 测计量终端来说 ,是一 款闭环式智能 型的需求侧用 电管理 终端。它采用 了微 电子技 术、计算机芯 片技术、现代通信技术 等先进的技术 ,可 以实现计 量数据 的 存储、处理、传输等 多种功能,还可提供遥信遥控 信号量 的 检 测、控制 。终端通信采用 模块化 的设计 思想 ,电话模块 、 G S M / G P R S 、C D M A通 信 模块 可 实现 热插 拔 配 置。支 持双 频 、 G S M短消息数据和拨号工作的方式 。W E R T U 一 2 0 0 配 网检测计量 终端是实现 电力需求侧 管理现代化 的重要组成 部分,也是 电 力负荷管理系统 的配 套终端产 品,和 电力 负荷 管理主站配合 可实现负荷 的监测 与控制 ,并能够实现 自动抄表,计量设置 监测和防窃 电,以及各种 负荷闭环控制和各种 告诫 功能,是 需求侧用 电管 理的理想 终端产 品。W E R T U - 2 0 0配变监测 计量 终端采用 高速 3 2位嵌入式 处理器,通过高精度 A D转换器对 二次测 电压 、电流进行 准确 的采集 、分析 、运 算,并将记录 下的各种 数据存 储在 F L A S H中;通过 G P R S 、C D M A 、S M S等公 用无线通信技 术,在远方主站可 以对 实时的采集数据 、记录 数据进行 召测 、遥测 ,同时还能进行功率控制 、电量控制等 远程操作。 ( 一 )检测计量终端反 窃电工作较 困难 1 . 我 国各项相关法规 中对窃 电行为 的确认过于原则 ,而 缺乏可操作性 ,在 正常工作 中具体办 事人 员很难把握 ,同时 对于随机性窃 电,证据收集 困难 ,在对窃 电的处理 中。法律 规定 的处 罚较其他 盗窃财物犯罪轻 ,并且存在 执法不严 及 其相应法律 的进行 大力宣 传。 由于其宣传 的工作不强 ,很 多用户 对 电的设备 属性、窃 电的违法性和应 受到的处罚 了解 的也非常少 ,一些专 业部 门 对其认识 也不够,致使窃 电者道德 理念的安心和逍遥 法外 。 加大宣传力度 ,教 育广大工业用户 依法 用 电,也借此 引起有 关 国家机关对 窃电违法犯罪现象极 为关注是 电力企业 必须做 好的一项 工作。 ( 二 )要及 时加强对供 电企业 职工的教育 ,完善 用 电营 销监督管理措 施。供 电企业 的职工人 员是供 电企业利 益的主 要维护者 ,然而个别职工人员却与用 户成 为团伙并进行窃 电, 这毫无疑 问是一种 严重的违法犯罪 行为 。这种行 为不仅要从 行政上 、法律 上予 以严重 的追 究,更重要的是要加 强对用 电 营销职工人 员的法 律教育和工作责任 教育 ,增强他们 的守法 意识和工作责 任感。 同时 ,更要加 大对 营销每个环节 的监督 检查力度 ,发挥每个环节之 间的相互监督制约作用 。 ( 三 )要 及时加大对窃 电行 为的打击力度 。窃 电现象不 断 出现 ,其重 要原因是相关法律 的打击力度 不够 。大部分供 电企业 的做法 只是抓到窃 电者 后,给予追补 电费和收取违约 使用 电费的情 况。因此,我们更要注 重运用法律 武器 ,充分 运用法律 的教 育和惩戒作用 ,发挥 有关 国家机关 的相应管理 和专政职 能,凭借国家法律 的强制力 ,严厉打击 和惩罚窃 电 者的窃 电行为,并给予维护供 电企业及工业用户的合法权益 。 ( 四)要及时充分认识 到窃 电行为给人们 带来 的危害 , 反窃 电与提高用 电用户经济 效益的利害关 系。提 高单位 的经 济效益 的工作是多方面 的,但 反窃 电工作 ,由于 可 以产生直 接 的经济效益应作为供 电企业的一项 重要 工作 。 ( 五 )要及时培养建立 一个高素质具有 一定执法权 限的 专业 反窃 电行为组织 ,进行增 强工业用 电的 自我保护 能力。 始终保持一个高效廉洁、具有高度责任感 的反窃 电行为组织 , 其主要是为 了防止窃电行为威胁 到社会的经 济发展 。 三、结束语 综上所述,对于 目前 盗窃 点的违法行 为有愈演愈 烈的趋 势 ,本文 主要 是研 究配 网变压器 监测计量终 端反窃 电工作 分 析 ,并给 予相 应的措施 。对现代 社会 的法律 进一步进行及 时 的控 制配网变压器监测计 量终端反窃 电行为 ,虽然窃 电现 象 会 时有 出现,但随着科学 技术的快速发 展,窃 电手段 不断高 明。因此,本文就对此 原因进行相关 的防护 ,并给予 配网变 压器 监测计量终端 反窃 电工作管理部 门的相关参考 。
中国南方电网有限责任公司配变监测计量终端技术规范
9中国南方电网有限责任公司 发 布配变监测计量终端技术规范Q/CSG中国南方电网有限责任公司企业标准南方电网市场〔2013〕7号附件目录1范围 (1)2规范性引用文件 (1)3术语和定义 (2)3.1配变监测计量终端 (2)3.2 计量自动化主站 (2)4技术要求 (2)4.1环境条件 (2)4.2机械影响 (3)4.3工作电源 (3)4.4外观结构 (4)4.5绝缘性能要求 (4)4.6温升 (4)4.7数据传输信道 (4)4.8功能要求 (5)4.9电磁兼容性要求 (26)4.10可靠性指标 (27)4.11包装要求 (27)5检验规则 (27)5.1检验分类 (27)5.2全性能试验 (27)5.3 到货抽检 (28)5.4 到货验收 (28)5.5 结果处理 (28)5.6 检验项目 (28)前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求,参考国家和行业标准,结合公司目前和未来的应用需求,对2008年颁布的《营销自动化系列标准》进行了修订,形成《计量自动化终端系列标准》。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
配变监测计量终端浅析
频谱的混叠和泄漏对数据采集的准确性也有很大的影响。频谱混叠时,可以通过设置低通滤波器来实现,同时还需要保证在一个周波内有大量的采集点数。为了保证精度,一个周波内至少要采集32个点,一般采集点数是128个。频谱泄漏时可以通过硬件和软件的方法来实现窗口函数的宽度是基波周期的整数倍。
3.2算法的选择
3.2.1频率计算算法
2配变监测计量终端的硬件设计
配变监测计量终端的硬件主要由电源、计量单元、核心板以及扩展板这四部分组成。它是运用DSP实现的,首先要对配电变压器的二次侧电压和电流进行数据采集,然后运用A/D转换器进行数据的分析运算,并将数据进行存储。其次,运用无线通信技术将数据传输给主站,并接收主站的调配命令,其结构图如图一所示。
4结语
综上所述,配变监测计量终端在设计的过程中综合考虑了各方面的因素,将配电变压器的监测、通信、远程协助抄表等功能都做了细致的设计,保证配变监测计量终端能实时的维护、扩展和良好的伸缩性。因此,配变监测计量终端在配电网中发挥着重要的作用,它能实现配电网的自动化控制、配电变压器的管理和线路损耗的管理。随着人们对电网技术的要求越来越高,相关的单位应该对配变监测计量终端进一步研究,使其实现更大的效用,实现配网的多方面需求。
3.2.2谐波计算算法
谐波的计算方法也有多种,如最小二乘法、傅里叶变换法、卡尔曼滤波法、神经网络发、小波变换法等。配电变压器距离用户比较近,低压侧存在大量的谐波分量,因此需要采用合适的方法对谐波量进行计算。傅里叶变换法中的半波法误差大,全波法误差相对比较小,差分法和并联补偿法的误差会更小。最小二乘法和卡尔曼滤波法会随着精度要求和状态数的增多,计算时间成倍增加。因此,在进行谐波计算时一般采用差分法和并联补偿法,以保证计算的精度和速度。
配变监测计量终端修理
目录1前言 (1)2终端系统简介 (1)2.1终端系统结构 (1)2.2终端基本功能 (1)2.3终端人机交互界面 (3)2.4终端接线方式 (6)3故障分析及处理 (9)3.1终端与主站通讯异常 (9)3.1.1故障综述 (9)3.1.2故障分析及处理步骤 (9)3.1.3故障情况汇总 (13)3.2终端抄表失败 (16)3.2.1故障综述 (16)3.2.2故障分析及处理步骤 (16)3.2.3故障情况汇总 (19)3.3故障分析简易流程图 (20)4附录 (21)1 前言为了简化计量自动化系统负荷管理终端、配变监测计量终端(以下简称终端)现场故障处理,提高终端维护效率,保证工作质量,方便现场运维人员工作的开展,在遵循国家、电力行业及广东电网公司相关规范、标准的情况下,制定本手册。
2 终端系统简介2.1 终端系统结构系统由计量自动化系统主站(服务器)、终端、计量表计、数据通信网络四部分组成,拓扑结构如图1:电表负控终端电表配变终端图1:计量自动化系统拓扑结构图2.2 终端基本功能 (1) 交流采样终端可计量正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等。
电压规格分为三相四线3×220/380V 、三相四线3×57.7/100V 、三相三线3×100V 等,常见电压规格为三相四线3×220/380V 、三相三线3×100V ;电流规格为1(2)A 、5(10)A 、20(80)A 、10(60)A 等,常见的电流规格为5(10)A 。
终端可显示电量、电压、电流、功率、功率因数、需量(平均功率)等。
(2)数据采集终端可采集电能表正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等数据,最少接入8块电能表。
(3)异常报警防窃电报警:计量装置门异常(需外接装置)、电能表示度下降、电压回路异常、电流回路异常和相序异常等。
供电质量报警:电压/电流不平衡、视在功率越限、终端停电/上电等。
电能计量自动化终端的故障及其诊断处理策略_2
电能计量自动化终端的故障及其诊断处理策略发布时间:2021-06-25T15:34:24.200Z 来源:《当代电力文化》2021年第7期作者:邓俐岚[导读] 电力作为现代社会最基础的能源之一在各个行业中发挥着极为重要的作用邓俐岚贵州电网毕节市郊供电局贵州省毕节市 551700摘要:电力作为现代社会最基础的能源之一在各个行业中发挥着极为重要的作用。
随着电网规模的迅速扩大,我国电网建设正朝着大容量、高性能和网络化的方向发展。
各类用户的电能计量点也在不断增加,现场终端运行和故障处理的工作量也随之增加。
传统的电能计量装置所配套的抄表记录方式以及现场校验工作已经远远不能满足现代化的电能计量管理要求,因此电能计量自动化系统的应用也备受重视。
针对电能计量自动化终端几种典型的故障进行分析并提供相应的处理方法,在缓解供电局系统维护压力、减少系统维护费用和企业经营成本、提高工作效率等方面有着积极的意义。
本文就电能计量自动化终端的故障及其诊断处理策略展开探讨。
关键词:计量自动化系统;终端故障;诊断处理引言伴随电网规模的拓展,我国电网的信息化程度更高,用户的电能需求越来越大,这在一定程度上加重了现行终端运行的压力。
传统的电能剂量装置及现场校验工作已经难以满足现代化的管理要求,所以电能计量自动化系统的应用尤为重要。
1电力计量自动化组成及其功能计量自动化系统是由综合应用、业务处理、数据交换处理、信息采集、通信设备和终端设备等组成,实现了对电厂、公用变压器或者专用变压器、变电站、低压用户等发电侧、配电侧、供电侧和售电侧等数据的采集和监测。
计量自动化系统具有控制管理、遥信、遥测、事件记录、用电监测、防窃电分析等评估功能。
计量自动化终端按功能分类包括厂站电能量终端、负荷管理控制终端、配变监测终端、低压集抄设备和售电管理装置;计量自动化终端内含通讯模块,按照不同的通信方式分类包含无线公网(CDMA/GPRS)、230MHz无线专网、电力线窄带载波、RS-485通信(RS-485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准)、光纤、电话线、北斗卫星等通信方式的终端。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录1前言 (1)2终端系统简介 (1)2.1终端系统结构 (1)2.2终端基本功能 (1)2.3终端人机交互界面 (3)2.4终端接线方式 (6)3故障分析及处理 (9)3.1终端与主站通讯异常 (9)3.1.1故障综述 (9)3.1.2故障分析及处理步骤 (9)3.1.3故障情况汇总 (13)3.2终端抄表失败 (16)3.2.1故障综述 (16)3.2.2故障分析及处理步骤 (16)3.2.3故障情况汇总 (19)3.3故障分析简易流程图 (20)4附录 (21)1 前言为了简化计量自动化系统负荷管理终端、配变监测计量终端(以下简称终端)现场故障处理,提高终端维护效率,保证工作质量,方便现场运维人员工作的开展,在遵循国家、电力行业及广东电网公司相关规范、标准的情况下,制定本手册。
2 终端系统简介2.1 终端系统结构系统由计量自动化系统主站(服务器)、终端、计量表计、数据通信网络四部分组成,拓扑结构如图1:电表负控终端电表配变终端图1:计量自动化系统拓扑结构图2.2 终端基本功能 (1) 交流采样终端可计量正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等。
电压规格分为三相四线3×220/380V 、三相四线3×57.7/100V 、三相三线3×100V 等,常见电压规格为三相四线3×220/380V 、三相三线3×100V ;电流规格为1(2)A 、5(10)A 、20(80)A 、10(60)A 等,常见的电流规格为5(10)A 。
终端可显示电量、电压、电流、功率、功率因数、需量(平均功率)等。
(2)数据采集终端可采集电能表正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等数据,最少接入8块电能表。
(3)异常报警防窃电报警:计量装置门异常(需外接装置)、电能表示度下降、电压回路异常、电流回路异常和相序异常等。
供电质量报警:电压/电流不平衡、视在功率越限、终端停电/上电等。
电能表运行状态报警:电能表参数更改、停走、飞走、电能量超差等。
控制报警:控制投入与解除、遥控/功控/电控跳闸等。
报警编码及含义见附录1。
(4)远程/本地通讯支持GPRS、CDMA实现数据的远程传输;支持232、红外、USB方式对终端进行本地通讯和维护。
(5)终端功能汇总终端的基本功能如下表所示:2.3终端人机交互界面人机交互界面是操作人员与终端信息交换的窗口,可以实现终端信息的显示及参数设置等操作。
(1)显示界面当前使用终端支持大液晶显示,数据查看可通过液晶显示和手抄机抄读两种方式。
液晶显示的内容包括:交流采样信息、终端电量信息、抄表信息、终端时钟信息、告警信息、通信信息、事件记录信息、终端电池信息、故障信息、控制状态信息(负荷管理终端)等。
(2)按键操作终端提供导航键、编程按键等,供用户查询信息、参数设置使用,按键样式如图2所示(按键功能不同厂家终端略有不同,参照终端说明书):图2:终端按键示意图(3)信息查询及参数设置信息查询及参数设置有多种方式:通过终端按键及屏幕、手抄机、主站系统等。
信息查询的内容除液晶显示界面要求的(2.3.1)必须显示内容外,还应包括“技术规范”、“通讯规约”要求的其他内容。
参数设置包括主站通讯相关的参数(主站地址、端口号、通讯方式等)、测量点参数(电能表通讯规约、波特率、校验位、数据位等)、告警参数(告警阀值、告警屏蔽字等)。
(4)屏幕图示及其含义为直观的表现终端的相关信息,方便用户使用,液晶屏幕会显示多种图示以表示终端的不同状态。
图示形式及含义如下表所示(不同厂家图示略有不同,参照终端说明书):图示含义表示电池的电量信息:最高是满格,最低是空格。
无线信号强度指示:当信号只有1~2格时,表示信号弱,通信不是很稳定。
信号强度为3~4格或更高时信号良好,通信比较稳定。
无线通信状态指示:表示当前已经建立了连接,可以正常传送数据。
(G:表示采用GPRS通信方式;C:表示CDMA通讯方式;S:表示短信方法,或者没有连接。
)编程状态指示:显示时表示终端处于可编程状态,可对终端进行参数设置(硬件防护相关参数)。
1测量点指示:表示当前数据属于的测量点。
(0:表示终端本身或交流采样;1:表示测量点一;2:表示测量点二;以此类推)时间指示:表示当前时间(小时、分钟、秒),格式为:hh:mm:ss终端相电压状态指示:当某相断相时,该相电压字符不显示。
终端相电流状态指示:当某相失流时,该相电流字符不显示。
告警编码指示:若终端产生告警,则显示对应的告警编码,告警编码表示的告警内容参照附录1。
(5)常用参数设置1)、网络参数设置网络参数设置主要指上行通道(GPRS/CDMA)相关参数的设置,需设置的参数如下:A、主站地址(主通道、备用通道一、备用通道二)主站地址为地市供电局计量自动化系统主站服务器地址(如192.168.200.198),通道类型有:短信、GPRS/CDMA、DTMF、Ethernet)、红外、RS232 、CSD 、Radio等,通常通道类型采用GPRS/CDMA。
B、端口前置机的网络端口号,即目的端口号。
C、APNGPRS接入点名称,不同地市供电局APN不同;对CDMA此项无效。
D、心跳周期指终端为保证实时在线与前置机通讯的时间间隔(默认15分钟)。
E、用户名、密码用户名:接入CDMA的用户名。
密码:接入CDMA的用户密码。
F、压缩方式报文压缩方式,可根据需要选择是否采用数据压缩;为节约流量费用,一般采用压缩方式。
G、通讯方式现有通讯方式有UDP或TCP,根据地市供电局实际情况进行选择。
H、终端地址终端地址由8位16进制数组成,与主站不符时不能登录主站。
2)、电表参数设置电能表(测量点)参数设置包括以下内容:A、测量点号0 固定为终端,1 为电表1,2 为电表2,如此类推;可设置1~8号测量点;B、测量点状态设置“有效”时,终端才能采集电表数据;设置“无效”时,表示该测量点未启用或无该电能表;C、测量点类型485 表、模拟量、脉冲量、计算值、交流采样,测量点类型设置成“485表”时,终端进行电表数据采集;D、电能表地址根据用户电表实际情况设定,电能表地址设置错误时不能抄表;E、规约根据用户电表实际情况设定电能表规约,常见规约类型有DL/T-645、红相规约、兰吉尔规约等,需与对应电表匹配;F、端口号指RS485通讯口,抄表采用1号端口“485_1”;G、RS485通讯参数RS485相关的通讯参数有波特率、数据位、校验位、停止位等;通讯参数常采用“1200波特率、8位数据位、1位停止位、偶校验”,具体设置必须与电能表匹配。
2.4终端接线方式终端的接线包括强电和弱电两个部分。
强电部分包括电压、电流回路;弱电部分包括遥信、轮次(负荷管理终端)、RS485通信、脉冲接口等。
(1)强电接线1)、端子接线图图3:终端强电端子接线图2)、三相三线接法图4:三相三线电源端子接线3)、三相四线接法图5:三相四线电源端子接线(2)弱电接线1)、负荷管理终端辅助端子排1接线示意图图6:负荷管理终端辅助端子排1接线示意图2)、负荷管理终端辅助端子排2接线示意图图7:负荷管理终端辅助端子排2接线示意图3)、配变监测计量终端辅助端子排1接线示意图图8:配变监测计量终端辅助端子排1接线图4)、配变监测计量终端外观简图辅助端子排2接线示意图图9:配变监测计量终端辅助端子排2接线示意图3故障分析及处理根据现场故障情况,将故障类型分为两大类:终端与主站通讯异常、终端抄表故障。
3.1终端与主站通讯异常3.1.1故障综述终端与主站通讯异常是指终端不在线,或主站无法接收到终端数据,表现形式有终端不在线、在线状态不稳定、远程通讯失败、通讯不稳定等情况。
造成这种故障的原因有以下几种:终端损坏、终端死机、无线通讯模块故障、无线网络未覆盖或信号较弱、无线信号被屏蔽、天线损坏、无线通讯参数设置错误等。
3.1.2故障分析及处理步骤终端与主站通讯异常,首先表现出来的是终端不在线、数据不完整或数据丢失。
该故障多由主站管理人员发现,在已排除故障原因非主站或前置机造成的情况下,及时安排人员进行终端现场故障处理。
在出现终端与主站通讯异常时,采用以下步骤进行故障分析及处理:(1)检查终端是否已损坏或处于工作状态。
故障现象:终端损坏或工作异常是造成终端离线的主要原因之一,常见的终端损坏或工作异常现象有终端烧毁或爆裂、液晶屏幕显示异常(屏幕全白或全黑)、电源灯熄灭状态(电源电路损坏、线路无电压或电压过低)、终端死机等。
该类故障可通过现场人工检查发现。
故障处理:1)若发现终端存在烧毁或爆裂等明显损坏情况,则进行终端更换处理;2)若终端存在显示异常、死机等情况,通过软硬件重启,终端仍无法恢复正常工作,则进行终端更换处理。
故障终端进行详细故障分析,并返厂维修。
(2)检查终端无线通讯信号强度。
若终端工作正常,则进行终端无线信号情况检查,部分终端安装地点无信号、信号弱、信号不稳定等情况是造成终端离线的另一主要原因。
故障分析:查看终端屏幕显示信号强度标志、查看信号强度数值(通常终端有相关查询选项),并使用手机或专业工具进行信号对比分析。
故障处理:1)若终端显示信号无信号或信号较弱,且对比手机信号存在同样情况,说明该处无线信号未覆盖或信号较弱无法满足通信要求,则应做好故障情况分析结果记录,由供电局统一联系运营商进行信号覆盖或信号加强。
2)若终端显示信号情况较差,但实际信号情况较好,则说明终端在通信信号接收方面存在故障,应检查天线安装情况。
常用的天线分“短天线”和“长天线”两种。
若计量表箱为金属外壳则不宜采用短天线,容易导致信号被屏蔽,应采用“长天线”引出表箱外;检查天线是否存在损坏,如鼠咬或生锈等,如有损坏,及时更换。
图10、图11为“短天线”和“长天线”实物图:图10:“短天线”图11:“长天线”(3)检查无线通信SIM卡。
在终端信号情况较好的情况下,终端仍无法登陆主站,则需进一步检查无线通信SIM卡安装情况,主要检查SIM卡是否欠费、SIM卡是否腐蚀或安装正常等问题。
故障分析:通过分析终端无线拨号及登陆主站流程,正常的流程应为:GPRS(或CDMA)模块初始化—>开始拨号连接—>拨号成功发送登陆帧—>登陆成功—>与主站正常通信。
若终端拨号失败,则说明终端尚未连接至无线运行商,需检查SIM卡是否欠费、SIM卡是否腐蚀或安装正常等;若终端为拨号成功,说明终端已经正常连接无线运营商基站或服务器,无线运营商基站或服务器至计量自动化主站的信道出现异常,可检查主站的终端地址是否正确、前置机或主站是否正常工作、主站服务器的网络连接情况。
故障处理:1)若终端拨号失败,即未成功登陆基站或无线运营商服务器,需重新安装SIM卡、更换SIM卡、或对现有SIM进行充值等处理。
