振动测试必须知道的个基本常识
(2) 第1章振动测试的基本知识
1.2.2 有阻尼的自由衰减振动的测试 参数 m cx kx 0 x
解得x(t )
Ae
nt
sin( p n t
2 n 2
Ae Ae
nt nt
sin( Pd t sin( 2f d t
A–位移振幅，C–阻尼系数，n–衰减系数 (2n c / m)
例：
电测法 宽（大、中、小量程均有） 宽（大、中、小量程均有） 规格型号多 需要 中、小（Kistler 公司 1mm 注塑监控用力传感器） 高、中、低均有 高、中、低档均有 接触式、需考虑温度、湿 度、腐蚀及电磁干扰等影 响 伺服式加速度计 压电式加速度计 惯性式速度计 角位移计
传感器生产 商：
VdB 20 log x dB
式中：a1，v1，x1是指测量得到的有效值（或峰 值） a2，v2，x2是指某一参考值（一般取
a2=10-2mm/s2，v2=10-5mm/s，x2=10-8mm;
x1 20 log dB x2
或者取为1)
例如：声级计的p2=20μpa 有的仪表1mv 0dB 或者 1v 0dB 某放大器的增益为40dB，表示输入信号的 幅值是输入信号幅值的100倍。 这种所谓的分贝标尺起到了将大范围的变 化加以等精度压缩的作用。
| X ( f ) |与 f )都是频率 f 的实函数 | X ( f ) |—幅频曲线
f ) —相频曲线 根据振动信号的频谱，可以判断振动系统 的动力学特性。
1.3 振动测试方法及分类
机械法 — 适用被测振动频率较低、振幅
较大和精度不高的场合。
测试方法 光学法 — 可实现无接触测量，但只能作 相对测试，故需良好隔振。 电测法 — 是瞬态、冲击和随机振动等复 杂参数的唯一测试手段。
2第1章振动测试的基本知识
相对测试，故需良好隔振。
电测法 — 是瞬态、冲击和随机振动等复
杂参数的唯一测试手段。
绝对式 — 选惯性空间（大地）作
振动测试参考坐标
测量时的参考坐标
相对式 — 选空间动点或不动点作
测量时的参考坐标
? 机械法：杠杆（相 对式接触式）或惯 性原理（绝对式接 触式）接收并记录 振动的方法。
测量范围： 频率范围： 供电电源： 体积： 灵敏度： 价格： 测试环境： 例：
只能通过振动测试测出。
可测得周期 Td ?
fd
?
1 Td
? =ln Ai = 1 ln A1
Ai?1 i Ai?1
?
n? Td
? ? n = 1 ln A1 ? 2? i Ai?1
1.2.3 复杂周期振动的测试参数
x(t) ? x(t ? kT)
? 1 ? 2? / T
用Ｆｏｕｒｅｒ级数展开：
?
解得x(t) ? Ae? nt sin( pn2 ? n2t ? ? ? ? Ae?nt sin(Pdt ? ? ? ? Ae?nt sin(2?fdt ? ? ?
A–位移振幅， C–阻尼系数， n–衰减系数 (2 n ? c / m)
Pn–无阻尼时固有频率（ Pn ?
k）
m
衰减系数或阻尼系数是一个重要特征值，且
?
2
c0 ? a 0
cn ?
a
2 n
?
bn2
?
n
?
arctg
bn an
c差
ω1 —基频
1.2.4 准周期振动的测试参数
两个或两个以上的无关联的周期性振动的（各 频率之比不为有理数）混合，称为准周期 性振动。

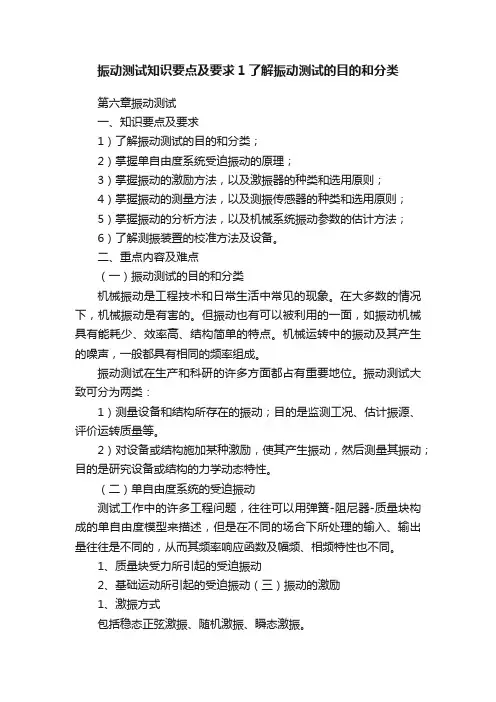

振动测试知识要点及要求1了解振动测试的目的和分类
振动测试知识要点及要求1了解振动测试的目的和分类第六章振动测试一、知识要点及要求1）了解振动测试的目的和分类；2）掌握单自由度系统受迫振动的原理；3）掌握振动的激励方法，以及激振器的种类和选用原则；4）掌握振动的测量方法，以及测振传感器的种类和选用原则；5）掌握振动的分析方法，以及机械系统振动参数的估计方法；6）了解测振装置的校准方法及设备。
二、重点内容及难点（一）振动测试的目的和分类机械振动是工程技术和日常生活中常见的现象。
在大多数的情况下，机械振动是有害的。
但振动也有可以被利用的一面，如振动机械具有能耗少、效率高、结构简单的特点。
机械运转中的振动及其产生的噪声，一般都具有相同的频率组成。
振动测试在生产和科研的许多方面都占有重要地位。
振动测试大致可分为两类：1）测量设备和结构所存在的振动；目的是监测工况、估计振源、评价运转质量等。
2）对设备或结构施加某种激励，使其产生振动，然后测量其振动；目的是研究设备或结构的力学动态特性。
（二）单自由度系统的受迫振动测试工作中的许多工程问题，往往可以用弹簧-阻尼器-质量块构成的单自由度模型来描述，但是在不同的场合下所处理的输入、输出量往往是不同的，从而其频率响应函数及幅频、相频特性也不同。
1、质量块受力所引起的受迫振动2、基础运动所引起的受迫振动（三）振动的激励1、激振方式包括稳态正弦激振、随机激振、瞬态激振。
2、常用激振器激振器是对被测对象施加某种预定要求的激振力，激起被测对象振动的装置。
常用的为电动式、电磁式、电液式；此外还有用于小型、薄壁对象的压电晶体片激振器，用于高频的磁致伸缩激振器和高声强激振器；以及用于脉冲激振的脉冲锤，用于阶跃激振的张弛弦等。
（四）振动的测量1、测振方法振动测量方法按振动信号转换后的形式可分为：电测法、机械法、光学法。
目前广泛使用的是电测法，而电测法中测振用的传感器又称为拾振器。
1）按测振时拾振器是否与被测件接触可分为：接触式和非接触式。
振动检测基本知识
分析频率/采样点数/谱线数的设置要点1．最高分析频率：Fm指需要分析的最高频率，也是经过抗混滤波后的信号最高频率。
根据采样定理，Fm与采样频率Fs之间的关系一般为：Fs=2.56Fm；而最高分析频率的选取决定于设备转速和预期所要判定的故障性质。
2．采样点数N与谱线数M有如下的关系：N=2.56M 其中谱线数M与频率分辨率ΔF及最高分析频率Fm有如下的关系：ΔF=Fm/M 即：M=Fm/ΔF 所以：N=2.56Fm/ΔF★采样点数的多少与要求多大的频率分辨率有关。
例如：机器转速3000r/min=50Hz，如果要分析的故障频率估计在8倍频以下，要求谱图上频率分辨率ΔF=1 Hz ,则采样频率和采样点数设置为：最高分析频率Fm=8·50Hz=400Hz;采样频率Fs=2.56·Fm=2.56 ·400Hz=1024Hz;采样点数N=2.56·（Fm/ΔF）=2.56·（400Hz/1Hz）=1024=210谱线数M=N/2.56=1024/2.56=400条关于现场故障诊断要注意搜集的信息最近论坛上很多朋友发送了一些案例、求助等，对于一个现场诊断人员来说，似乎有很多信息没有注意到，或者在求助的时候没有说明，给诊断工作带来很多困难。
下面我就现场诊断人员应该注意和掌握的信息作一个简单的个人总结，不是针对某一个设备，而是针对尽可能多的设备来分析，建议大家在下现场的时候或进行求助的时侯，尽可能多地描述自己得到的信息。
1．设备基本信息①设备的型号、名牌参数：如电机级数、电压、电流；气压机的转速、临界转速等。
②设备的基本机构、性能、用途：如基础是混凝土还是钢制框架；转子是否悬臂、单级还是多级；叶轮叶片数目；是否变频调速；工作介质、密封形式等。
③工艺参数：如工艺介质、流量、压力、温度；润滑油类型、油压、温度等。
2．设备轴承形式①滚动轴承形式：深沟球轴承、角接触轴承、圆柱棍子轴承、圆锥棍子轴承、纯轴向推力轴承；滚动体是单列还是双列。
振动测量基础知识
在垫板（BASE PLATE)和支 承混凝土基础（CONCRETE BASE)之间存在着显著的振动幅 值和相位的变化，这说明，很可 能是由于在两部件间的水泥灌浆 不充分所引起的。
不对中问题的相位表现
联轴节两侧轴承的振动相位差接近180°。振动幅值和相位角的测量 应该在联轴节相邻的两个轴承座的4个象限位置进行。
• 即使机器稳态运行，也不是完全重复性周期 • 其它力的响应
– 共振，外界干扰，管道扰动等随机因素
旋转机器可视为机械振荡器 所有机器的振动表现为稳态随机振动
随机振动和冲击脉冲
• 随机振动不能重复自身，不能确定频率
– 流体漩涡，紊流，摩擦，风，轮胎噪声，泵气穴
• 真正的随机振动在频域表现为水平线，如果观察时间 足够，如2分钟，所有频率将出现。 • 冲击脉冲是单事件瞬态过程
• 推荐应用在振源频率超 过5000Hz以上，如齿轮 啮合频率、电机笼条通 过频率、叶片通过频率 等，这些振源在很多情 况下会产生多阶谐频
水平安装转动机械振动 加速度/速度等级图表
振动速度幅值直接与机 器的状态有关
振动速度在10-2000Hz频 率范围内不存在对频率 的依赖关系。振源频率 范围5-5000Hz时，一般 选择测量振动速度 一台转速为1800 RPM的 机器，7.6mm/s的振动与 另一台转速为10000 RPM，振动也为 7.6mm/s的机器，具有同 样的振动损坏程度。
不平衡的相位表现
比较转子两端轴承座上水平和垂直相位差，确认不平衡 1XRPM振动幅值肯定是较高的，并且在两个轴承座上水平方向的振 动相位差等于垂直方向的振动相位差（±30°）。这说明，转子 的运动状态在水平方向和垂直方向是相同的，否则，其主要问题 可能就不会是不平衡问题了。
振动试验基础1-必要的数学和物理知识2
振动试验基础1-必要的数学和物理知识25 周期、频率、角速度※周期T完成一次全振动所需要的时间（单位：秒sec）※频率f单位时间内完成全振动的次数（单位：赫兹Hz）。
※角速度ω表示物体或质点回转速度的量，角度除以时间（单位：rad/s 或°/s）。
360° = 2π （rad）三者之间的计算关系，ω = 2πff = 1/TT* f = 1习题6 分贝振动参数（加速度、频率等）大小的比较，通常我们使用倍数来表示，比如频率是原来的10倍，位移是原来的0.5倍。
在振动中由于涉及的量级范围比较大，比如频率几赫兹到几万赫兹，加速度几m/s2到几百m/s2，所以基本上采用分贝（dB）的表示方式，比如报警上限+3dB，报警下限-3dB。
其实是倍数的另外一种对数表达形式而已，是量度两个相同单位之数量比例的计量单位。
※定义1 功率类（功率、能量、加速度平方、PSD等）的分贝定义L dB = 10log（P/P0）P0：基准值P：现在值2 电压类（电压、电流、加速度、速度、位移等）的分贝定义L dB = 20log（A/A0）A0：基准值A：现在值※常用分贝和倍数比较表（电压类分贝）分贝倍数分贝倍数0dB 1 0dB 10.5dB 1.059 -0.5dB 0.9441dB 1.12 -1dB 0.8922dB 1.26 -2dB 0.7953dB 1.41 -3dB 0.7086dB 2 -6dB 0.510dB 3.16 -10dB 0.31620dB 10 -20dB 0.140dB 100 -40dB 0.01※习题1 加速度增加到3倍，对应的分贝是多少？（9.54dB）2 速度增加到4dB，也就是增加到几倍？速度减少到-4dB，也就是减少到几倍？（1.585倍，0.631倍）7 倍频程、十倍频程在振动试验中，对于两个频率比的表示方式还有倍频程（octave）和十倍频程（decade）的方法。
振动监测基础知识
一、名词和术语1. 振动的基本参量：幅值、周期（频率）和相位机械振动是指物体围绕其平衡位置附近来回摆动并随时间变化的一种运动。
振动通常以其幅值、周期（频率）和相位来描述，它们是描述振动的三个基本参量。
a．幅值：表示物体动态运动或振动的幅度，它是机械振动强度的标志，也是机器振动严重程度的一个重要指标。
机器运转状态的好坏绝大多数情况是根据振动幅值的大小来判别的。
针对机械设备的振动信号，选择有效的特征参数指标，是实现状态监测的关键，常用的特征参数包括:有量纲参数: 均方根(RMS)，峰值(Peak)，峰峰值(Peak-Peak)。
均方根(RMS):表征信号的能量，其定义为:均方根是对机组进行状态监测最重要的指标，由于均方根振动信号的能量，当机组正常运转时，振动信号的能量处于比较稳定的状态，当机组某个零部件出现异常后，信号的能量增加，当增知到超过设定阅值时，就可以判断出机组出现异常、对于速度信号的评估，通常用均方根表示。
均方根的稳定性和趋势性较好，许多标准都采用均方根来作为状态监测的参数.ISO 10816是针对通用机械的状态监测标准，采用速度信号的RMS作为特征参数。
VDI 3834作为唯一一个针对风电机组的振动标准，采用速度和加速度的RMS作为监测指标.峰值是指某段采集的信号中的最高值和最低值，其中，最高值表示为Peak(+)，最低值表示为Peak(-)，由于加速度信号主要表征受力的大小，因此通常用峰值来表征加速度的大小.峰峰值(Peak-Peak)是指某段采集的信号中，最高值和最低值之间的差值，它是峰值(+)和峰值(-)之间的范围，由于峰峰值描述的是信号值的变化范围大小，因此对于位移信号，通常用峰峰值表示。
峰－峰值等于正峰和负峰之间的最大偏差值，峰值等于峰－峰值的 1/2。
只有在纯正弦波的情况下，均方根值才等于峰值的0.707 倍，平均值等于峰值的0.637倍。
而平均值在振动测量中一般则很少使用。
振动试验基本知识
专业知识1、振动试验基本知识1.1 振动试验方法试验方法包括试验目的，一般说明、试验要求、严酷等级及试验程序等几个主要部分。
为了完成试验程序中规定的试验，在振动试验方法中又规定了“正弦振动试验”和“随机振动试验”两种型式的试验方法。
正弦振动试验正弦振动试验控制的参数主要是两个，即频率和幅值。
依照频率变和不变分为定频和扫频两种。
定频试验主要用于：a）耐共振频率处理：在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。
b）耐予定频率处理：在已知产品使用环境条件振动频率时，可采用耐予定频率的振动试验，其目的还是为考核产品在予定危险频率下承受振动的能力。
扫频试验主要用于：●产品振动频响的检查（即最初共振检查）：确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。
●耐扫频处理：当产品在使用频率范围内无共振点时，或有数个不明显的谐振点，必须进行耐扫频处理，扫频处理方式在低频段采用定位移幅值，高频段采用定加速度幅值的对数连续扫描，其交越频率一般在55-72Hz，扫频速率一般按每分钟一个倍频进行。
●最后共振检查：以产品振动频响检查相同的方法检查产品经耐振处理后，各共振点有无改变，以确定产品通过耐振处理后的可靠程度。
随机振动试验随机振动试验按实际环境要求有以下几种类型：宽带随机振动试验、窄带随机振动试验、宽带随机加上一个或数个正弦信号、宽带随机加上一个或数个窄带随机。
前两种是随机试验，后两种是混合型也可以归入随机试验。
电动振动台的工作原理是基于载流导体在磁场中受到电磁力作用的安培定律。
1.2 机械环境试验方法标准电工电子产品环境试验国家标准汇编（第二版）2001年4月汇编中汇集了截止目前我国正式发布实施的环境试验方面的国家标准72项，其中有近50项不同程度地采用IEC标准，内容包括：总则、名词术语、各种试验方法、试验导则及环境参数测量方法标准。
其中常用的机械环境试验方法标准：（1）GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击（2）GB/T 2423.6-1995 电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞（3）GB/T 2423.7-1995 电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型产品）（4）GB/T 2423.8-1995 电工电子产品环境试验第2部分：试验方法试验Ed和导则：自由跌落（5）GB/T 2423.10-1995 电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）（6）GB/T 2423.11-1997 电工电子产品环境试验第2部分：试验方法试验Fd：宽频带随机振动——一般要求（7）GB/T 2423.12-1997 电工电子产品环境试验第2部分：试验方法试验Fda：宽频带随机振动——高再现性（8）GB/T 2423.13-1997 电工电子产品环境试验第2部分：试验方法试验Fdb：宽频带随机振动——中再现性（9）GB/T 2423.14-1997 电工电子产品环境试验第2部分：试验方法试验Fdc：宽频带随机振动——低再现性（10）GB/T 2423.15-1997 电工电子产品环境试验第2部分：试验方法试验Ga和导则：稳态加速度（11）GB/T 2423.22-1986 电工电子产品基本环境试验规程温度（低温、高温）和振动（正弦）综合试验导则（12）GB/T 2423.24-1995 电工电子产品环境试验温度（低温、高温）/低气压/振动（正弦）综合试验导则GJB150.1～150.20-86 军用设备环境试验方法标准中共包括1个总则和19个试验方法，以美国军用标准MIL-STD-810C或810D为依据制订，其中涉及机械环境试验的是：（1）GJB150.15-86 军用设备环境试验方法加速度试验（2）GJB150.16-86 军用设备环境试验方法振动试验（3）GJB150.17-86 军用设备环境试验方法噪声试验（4）GJB150.18-86 军用设备环境试验方法冲击试验（5）GJB150.20-86 军用设备环境试验方法飞机炮振试验依据MIL-STD-810F修订的GJB150即将颁布。
振动检测基础知识
基频分量的幅值和相位
基频是转速频率，记作 1R。 基频分量的幅值与转子的不平衡大小有关。 基频分量的相位与不平衡在转子上的方位有 直接对应关系。 基频大小和相位由基频分析仪或频率分析方 法求得。
键相与相位参考脉冲
参考脉冲
K’ K
t 1转
在转子上刻印键相标记K ，在轴承座上布置键相传感器K （光电式或涡流式），其输出为相位参考脉冲。 参考脉冲是测量相位的基准。 参考脉冲也可用于测量转子的转速。
振动检测基础知识
工程技术领域中，振动现象也比比皆是。例如， 桥梁和建筑物在阵风或地震激励下的振动，飞机和 船舶在航行中的振动，机床和刀具在加工时的振动， 各种动力机械的振动，控制系统中的自激振动，等 等。
振动测量是指检测振动变化量，将其转换为与之 对应的，便于显示、分析和处理的电信号，并从中 提取所需的有用信息的测量技术。
xav
1 T
T
x dt
0
value)
均值 (Mean value)
x 1
T
x dt
T0
又称平均值或直流分量。
有效值 (Root mean square value) xrms
1 T x2 dt T0
简谐振动的幅值参数
平均绝对值
正峰值
有效值
峰峰值
平均值
负峰值
各幅值参数是常数，彼此间有确定关系
峰值 xp=A; 峰峰值 xp-p=2A
平均绝对值 xav=0.637A
有效值
xrms=0.707A
平均值
x0
复杂振动的幅值参数
峰峰值 正峰值 xrms
负峰值
各幅值参数随时间变化， 彼此间无明确定关系
常用的幅值参数及其单位
最新振动测试必须知道的27个基本常识
振动测试必须知道的27个基本常识(2015-12-16 10:52:39)转载▼标签：杂谈1、什么是振动振动是机械系统中运动量（位移，速度和加速度）的振荡现象。
2、振动实验的目的振动试验的目的是模拟一连串振动现象，测试产品在寿命周期中，是否能承受运输或使用过程的振动环境的考验，也能确定产品设计和功能的要求标准。
振动试验的精义在于确认产品的可靠性及提前将不良品在出厂前筛检出来，并评估其不良品的失效分析使其成为高水平，高可靠性的产品。
3、振动分几种振动分确定性振动和随机振动两种。
4、什么是正弦振动能用一项正弦函数表达式表达其运动规律的周期运动。
例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。
5、正弦振动的目的正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响，并考核其适应性。
6、正弦振动的试验条件正弦振动试验的验条件（严酷等级）由振动频率范围、振动量、试验持续时间（次数）共同确定。
7、什么是振动频率范围振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。
例如：试验频率范围5-50Hz，表示由5Hz到50Hz进行往复扫频。
8、什么是频率频率：每秒振动的次数.单位：Hz。
9、什么是振动量振动量:通常通过加速度、速度和位移来表示。
加速度：表示速度对时间倒数的矢量。
加速度单位:g或m/s2速度：在数值上等于单位时间内通过的路程位移：表示物体相对于某参考系位置变化的矢量。
位移单位:mm10、什么是试验持续时间振动时间表示整个试验所需时间,次数表示整个试验所需扫频循环次数。
11、什么是扫频循环扫频循环：在规定的频率范围内往返扫描一次：例如：5Hz→50Hz→5Hz,从5Hz 扫描到50Hz后再扫描到5Hz。
12、什么是重力加速度重力加速度：物体在地球表面由于重力作用所产生的加速度。
1gn=10m/s2（GB/T 2422-1995 电工电子产品环境试验术语）13、扫描方式分几种线性扫描：是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验。
振动测试必须知道的27个基本常识
振动测试必须知道的27个基本常识振动测试必须知道的常识1、什么是振动振动是机械系统中运动量（位移，速度和加速度）的振荡现象。
2、振动实验的目的振动试验的目的是模拟一连串振动现象，测试产品在寿命周期中，是否能承受运输或使用过程的振动环境的考验，也能确定产品设计和功能的要求标准。
振动试验的精义在于确认产品的可靠性及提前将不良品在出厂前筛检出来，并评估其不良品的失效分析使其成为高水平，高可靠性的产品。
3、振动分几种振动分确定性振动和随机振动两种。
4、什么是正弦振动能用一项正弦函数表达式表达其运动规律的周期运动。
例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。
5、正弦振动的目的正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响，并考核其适应性。
6、正弦振动的试验条件正弦振动试验的验条件（严酷等级）由振动频率范围、振动量、试验持续时间（次数）共同确定。
7、什么是振动频率范围振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。
例如：试验频率范围5-50Hz，表示由5Hz到50Hz进行往复扫频。
8、什么是频率频率：每秒振动的次数.单位：Hz。
9、什么是振动量振动量:通常通过加速度、速度和位移来表示。
加速度：表示速度对时间倒数的矢量。
加速度单位:g或m/s2速度：在数值上等于单位时间内通过的路程位移：表示物体相对于某参考系位置变化的矢量。
位移单位:mm10、什么是试验持续时间振动时间表示整个试验所需时间,次数表示整个试验所需扫频循环次数。
11、什么是扫频循环扫频循环：在规定的频率范围内往返扫描一次：例如：5Hz→50Hz→5Hz,从5Hz扫描到50Hz后再扫描到5Hz。
12、什么是重力加速度重力加速度：物体在地球表面由于重力作用所产生的加速度。
1gn=10m/s2（GB/T 2422-1995 电工电子产品环境试验术语）13、扫描方式分几种线性扫描：是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验。
振动测量的主要内容
振动测量的主要内容振动测量是一种广泛应用于各个领域的技术，用于检测和分析物体的振动行为。
它在工程、科学、医学等领域中都有着重要的应用，可以帮助人们了解物体的动态特性和结构健康状况。
以下是关于振动测量的主要内容的详细介绍。
一、振动的基本概念1. 振动的定义：振动是物体围绕平衡位置来回运动的现象，包括周期、频率、幅值和相位等基本概念。
2. 振动的分类：振动可以分为自由振动和受迫振动，自由振动是物体在没有外力作用下的振动，受迫振动是外力作用下的振动。
3. 振动的参数：描述振动行为的参数包括振幅、频率、周期、相位等，这些参数对于振动测量非常重要。
二、振动传感器1. 加速度传感器：加速度传感器是最常用的振动传感器之一，它可以测量物体在某一方向上的加速度，并通过积分得到速度和位移信息。
2. 速度传感器：速度传感器用于测量物体的振动速度，它可以直接测量速度而无需进行积分运算。
3. 位移传感器：位移传感器可以直接测量物体的振动位移，常用的位移传感器包括电感式传感器、光电传感器等。
4. 压电传感器：压电传感器利用压电效应将振动转化为电信号，常用于高频振动测量。
三、振动测量方法1. 时域分析：时域分析是最基本的振动分析方法，通过记录振动信号的时间历程，可以获取振动信号的幅值、频率、周期等信息。
2. 频域分析：频域分析是将振动信号从时域转换到频域的方法，常用的频域分析方法包括傅里叶变换、功率谱密度分析等，可以得到振动信号的频率成分和能量分布情况。
3. 阶次分析：阶次分析是将振动信号从时间域转换到转速域的方法，可以分析旋转机械系统中的振动特性，如齿轮啮合频率、轴承故障频率等。
4. 模态分析：模态分析用于研究结构振动的固有特性，可以确定结构的固有频率、振型等信息，常用的方法有模态测试和有限元模态分析等。
四、振动测量应用1. 结构健康监测：振动测量可以用于结构健康监测，通过对建筑物、桥梁、飞机等结构的振动进行监测和分析，可以及早发现结构的损伤和故障。
振动测试必须知道的27个基本常识
振动测试必须知道的27个基本常识振动测试必须知道的常识1、什么是振动振动是机械系统中运动量（位移，速度和加速度）的振荡现象。
2、振动实验的目的振动试验的目的是模拟一连串振动现象，测试产品在寿命周期中，是否能承受运输或使用过程的振动环境的考验，也能确定产品设计和功能的要求标准。
振动试验的精义在于确认产品的可靠性及提前将不良品在出厂前筛检出来，并评估其不良品的失效分析使其成为高水平，高可靠性的产品。
3、振动分几种振动分确定性振动和随机振动两种。
4、什么是正弦振动能用一项正弦函数表达式表达其运动规律的周期运动。
例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。
5、正弦振动的目的正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响，并考核其适应性。
6、正弦振动的试验条件正弦振动试验的验条件（严酷等级）由振动频率范围、振动量、试验持续时间（次数）共同确定。
7、什么是振动频率范围振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。
例如：试验频率范围5-50Hz，表示由5Hz到50Hz进行往复扫频。
8、什么是频率频率：每秒振动的次数.单位：Hz。
9、什么是振动量振动量:通常通过加速度、速度和位移来表示。
加速度：表示速度对时间倒数的矢量。
加速度单位:g或m/s2速度：在数值上等于单位时间内通过的路程位移：表示物体相对于某参考系位置变化的矢量。
位移单位:mm10、什么是试验持续时间振动时间表示整个试验所需时间,次数表示整个试验所需扫频循环次数。
11、什么是扫频循环扫频循环：在规定的频率范围内往返扫描一次：例如：5Hz→50Hz→5Hz,从5Hz扫描到50Hz后再扫描到5Hz。
12、什么是重力加速度重力加速度：物体在地球表面由于重力作用所产生的加速度。
1gn=10m/s2（GB/T 2422-1995 电工电子产品环境试验术语）13、扫描方式分几种线性扫描：是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验。
振动测量分析基础知识
振动测量分析基础知识振动测量分析是指对物体振动特性进行测量和分析的过程，常用于工程领域的振动分析、故障诊断和结构健康监测。
在进行振动测量分析时，需要掌握一些基础知识，包括振动的基本概念、振动测量的方法、振动信号的分析与处理等。
一、振动的基本概念1.振动：物体围绕其中一位置或平衡位置作往复或周期性运动的现象。
2.振动的主要参数：振幅、周期、频率、相位和相位差。
3.振动的分类：自由振动和受迫振动，以及简谐振动和非简谐振动。
二、振动测量的方法1.直接法：通过直接接触目标物体或其附近的测点，使用传感器实时测量振动信号。
常用的传感器有加速度计、位移传感器和速度计等。
2.非接触法：通过无线传感技术、光学传感技术或红外线传感技术等，对远离目标物体的振动信号进行测量。
常用的传感器有激光测振仪、红外线摄像机和毫米波雷达等。
3.振动传感网络：通过多个传感器分布在目标物体上，实现多点同时测量和数据采集，进行全局振动监测和分析。
三、振动信号的分析与处理1.时域分析：通过对振动信号的波形进行观察和分析，得到信号的振幅、周期、频率以及时间变化规律。
2.频域分析：将时域信号转换为频域信号，通过傅里叶变换等方法，得到信号的频率成分和能量分布，可进行频谱分析和频率响应分析。
3.相位分析：通过测量不同测点的相位差，可以获得信号的相位关系和振动传播速度。
4.整频带法：对振动信号进行整个频率范围的分析，用于诊断和评估整个系统的振动特性。
5.专频法：对振动信号在特定频率范围内的分析，用于更精确地检测特定故障或异常情况。
振动测量分析在工程领域有着广泛的应用，例如在机械设备的故障诊断中，可以通过振动信号的分析来判断设备的健康状况和故障原因；在建筑物结构健康监测中，可以通过振动传感器对结构的振动参数进行实时监测，预防和诊断结构损伤等。
随着传感器技术和信号处理算法的不断发展，振动测量分析的精度和应用范围也在不断扩大，对振动的研究和应用产生了积极的推动作用。
振动和振动测试的基础知识课件
轴心轨迹 (Orbit)
转轴中心的振动轨迹，由水平和铅垂两 方向波形合成
•振动和振动测试的基础知识
•41
波形图、频谱图及轴心轨迹
•振动和振动测试的基础知识
•42
轴心轨迹的测定
轴心轨迹(Orbit)是诊断旋转机械故障的有力工具。
轴心轨迹可用基频检测仪和示波器得到，也可以用计算机完成。
•振动和振动测试的基础知识
•49
轴心位置的测定
涡流传感器 的输出信号
动态 部分
间隙 变化
轴心位置可以用计算机及其外设来绘制。
•振动和振动测试的基础知识
轴心 轨迹
静态 部分
平均 间隙
轴心 位置
•50
轴心位置的变化
汽轮发电机中压缸轴承
升速时轴心位置逐渐升 高。
到工作转速时，偏心率 为0.66；偏位角32º。属 正常。
自由振动 强迫振动 自激振动
•12
单自由度振动系统
确定系统运动所需的独立坐标数称为系统的自由度
•振动和振动测试的基础知识
•13
多自由度振动系统
2
5
3
6
2
图中数字为系统的自由度数
•振动和振动测试的基础知识
•14
单自由度系统的自由振动
初始位移 初始速度
a —无阻尼 b —小阻尼 c —临界阻尼 d —大阻尼
• 测量结果受周围环境的影响小 • 监测机械的所有各种振动
• 传感器安装受限制 • 测定振动较轴承困难 • 测量设备价格高 • 测振灵敏度高（在任何情况下， 对振动变化反映较灵敏） • 可直接测得基本界限值（如不平 衡，轴内应力等） • 界限值不通用 • 测量设备（特别是传感器）可靠 性低 • 测量结果受周围环境的影响大 • 能得到更详细的关于转子的振动 信息，可作高精度现场平衡数据
振动测试所需的基础知识
信号测试分析基础机械振动：物体在其平衡位置附近的往复运动振动的基本参数：位移D、速度v、加速度a声源：产生声音的振动物体称作声源声波：向前推进着的空气振动称作声波声音传播的实质：声音传播是指物体振动形式的传播物理量的测量：测试精度、可靠性、成本、方便性物理量形式转换—传感器传感器是一种把特定的被测信息量按照一定的规律转换成可用信号输出的器件和装置敏感元件+转换电路=传感器电阻应变式传感器——应变片：基于金属导体的应变效应；应变片测量电路——电桥：由于电阻的变化率非常小，需要电桥电路将这一变化输出电涡流式传感器：通高频交流电流的线圈靠近金属导体时，金属导体表面产生感应电流（电涡流）压电式传感器：如石英，受到外力作用时，不仅几何尺寸会发生变化，而且内部被极化，表面会产生电荷，当外力去掉时，又回到原来的状态，这种现象称为压电效应电容式传感器：将被测物理量转换为电容变化的装置，它实质上是一个具有可变参数的电容器振动测量传感器的选择：1、选择传感器类型。
如位移、速度、加速度2、量程3、结构条件，接触式非接触式4、测试频率，精度信号的预处理1、信号调理2、放大：可编程放大器3、滤波：低通滤波、高通滤波低通滤波一般由硬件和软件共同实现4、数字采样A/D转换——得到数字信号，便于处理与存储信号检测与处理的流程信号的时域波形分析是最常用的信号分析手段，常有信号的周期、频率、峰值、有效值、均值等。
任何时域信号都能分解为一组单频正弦信号之和简单正弦波在FFT被表达为1点一个任意的时域信号能被转换成FFT，得到频谱题外话90分贝以上不能超过10小时数字信号处理基础将传感器输入的电信号进行必要的预处理 信号采集与调理1、IEPE （ICP ）恒流源2、2、电荷放大器3、滤波：高通滤波、低通滤波4、放大：程控放大器 采样是模拟信号的数字化信号幅值离散化精度取决于ADC 的位数 采样频率：单位是内的采样次数，单位Hz在实际使用中，应根据信号的频宽，合理选择采样频率。
振动和振动测试的基础知识
x
v
a
振 动 的 时 域 波 形
名 称 波 形
若干幅值参数的定义
瞬时值 振动的任一瞬时的数值。 峰值 振动离平衡位置的最大偏离。 平均绝对值 均值 (Mean value) 又称平均值或直流分量。 有效值
xp
x = x(t)
简谐振动的幅值参数
三维频谱图 （谱阵图）
本图的第三个坐标是时间(日期)，反映频谱的趋势。
坎贝尔(Campber)图
振动频率
机器转速
注：圆圈直径代表振动的大小；斜线代表谐波次数。
轴心位置的测定
轴心位置可以用计算机及其外设来绘制。
涡流传感器 的输出信号
动态 部分
静态 部分
轴心 轨迹
轴心 位置
间隙 变化
平均 间隙
汽轮发电机中压缸轴承 升速时轴心位置逐渐升高。 到工作转速时，偏心率为0.66；偏位角32º。属正常。 以后数月，轴承基础下沉，导致轴心上浮，偏心率减少，偏位角接近90º。 发生了油膜振荡。 监测轴心位置有助于发现机器的故障。
轴心轨迹阵图
汽轮发电机组一个轴承在不同转速下的轴心轨迹阵
波德图和极坐标图
波德图(Bode Plot)和极坐标图(Polar Plot)两者所含信息相同，都表示基频振动的幅值和相位随机器转速的变化规律。
三维频谱图 （谱阵图）
三维频谱图是频谱的集合。 本图的第三个坐标是转速。 本图表明在升、降速过程中振动频谱的变化。 第三坐标也可是时间、工艺参数等。
轴心位置的变化
测量非转动部件的绝对振动的加速度。 适应高频振动和瞬态振动的测量。 传感器质量小，可测很高振级。 现场测量要注意电磁场、声场和接地回路的干扰。
压电加速度传感器的典型结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动测试必须知道的27个基本常识
?(2015-12-16 10:52:39)
标签：?
1、什么是振动
振动是机械系统中运动量（位移，速度和加速度）的振荡现象。
2、振动实验的目的
振动试验的目的是模拟一连串振动现象，测试产品在寿命周期中，是否能承受运输或使用过程的振动环境的考验，也能确定产品设计和功能的要求标准。
振动试验的精义在于确认产品的可靠性及提前将不良品在出厂前筛检出来，并评估其不良品的失效分析使其成为高水平，高可靠性的产品。
3、振动分几种
振动分确定性振动和随机振动两种。
4、什么是正弦振动
能用一项正弦函数表达式表达其运动规律的周期运动。
例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。
5、正弦振动的目的
正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响，并考核其适应性。
6、正弦振动的试验条件
正弦振动试验的验条件（严酷等级）由振动频率范围、振动量、试验持续时间（次数）共同确定。
7、什么是振动频率范围
振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。
例如：试验频率范围5-50Hz，表示由5Hz到50Hz进行往复扫频。
8、什么是频率
频率：每秒振动的次数.单位：Hz。
9、什么是振动量
振动量:通常通过加速度、速度和位移来表示。
加速度：表示速度对时间倒数的矢量。
加速度单位:g或m/s2速度：在数值上等于单位时间内通过的路程位移：表示物体相对于某参考系位置变化的矢量。
位移单位:mm
10、什么是试验持续时间
振动时间表示整个试验所需时间,次数表示整个试验所需扫频循环次数。
11、什么是扫频循环
扫频循环：在规定的频率范围内往返扫描一次：例如：5Hz→50Hz→5Hz,从5Hz 扫描到50Hz后再扫描到5Hz。
12、什么是重力加速度
重力加速度：物体在地球表面由于重力作用所产生的加速度。
1gn=10m/s2（GB/T 2422-1995?电工电子产品环境试验术语）
13、扫描方式分几种
线性扫描：是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验。
对数扫描：频率变化按对数变化，扫描率可以是oct/min?，对数扫描的意思是相同的时间扫过的频率倍频程数是相同的。
14、什么是扫描速度
扫描速度(sweep speed):指从最低频率扫描到最高频率的速度。
有以下几种：1）oct/min:多少倍频程每分钟。
例:1oct/min,5Hz到10Hz需1分钟,10Hz到20Hz 需1分钟。
2）min/sweep:多少分钟每次扫频。
例:5-500Hz,扫描速度:1分钟/sweep,表示从5Hz到500Hz需1分钟。
3）Hz/s:多少Hz每秒。
例:5-10Hz,扫描速度:1Hz/s,表示5Hz到6Hz需1秒,6Hz到7Hz需1秒。
15、振动试验中有几个方向
除有关规范另有规定外，应在产品的三个互相垂直方向上进行振动试验。
一般定义产品长边为X轴向，短边为Y轴向，产品正常摆放上下为Z轴向。
16、什么是交越频率
交越频率：在振动试验中由一种振动特性量变为另一种振动特性量的频率。
如交越频率由等位移——频率关系变为等加速度——频率关系时的频率。
17、为什么要共振搜寻
一般待测物上有各种零组件，而每一个不同的零组件，皆有其不同的共振频率，同时会因形状、重量、固定方式不同而在振动发生时产生不同的共振频率及放大倍率，因此需对特定零组件搜寻它的共振特性，再依其特性执行共振点的加振试验。
18、什么是共振频率
共振频率：产品出现共振的频率。
19、什么是定频振动
定频振动是指在规定的固定频率点上进行各种振动参数不同量级的试验。
20、定频振动主要用于哪些方面
1)?耐共振频率振动：在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。
2)?耐预定频率振动：在已知的产品使用环境条件振动频率时，可采用耐预定频率的振动试验。
其目的还是为考核产品在预定危险频率下承受振动的能力。
21、什么是临界频率
临界频率：由于振动导致产品的性能异常或劣化，或产生机械共振和其它响应效应如震颤的频率。
22、什么是随机振动
对未来任何一个给定的时刻，其瞬时值不能预先确定的振动。
在一般的运输环境中，对于运送中交通工具所产生的振动环境是属于随机振动，既使在同一时间内，
每个不同的频率下均有不同的振动量，在执行随机波振动测试时，由于同时间不同频率皆有振动量值。
23、什么是加速度谱密度
表示随机信号的各个频率分量所包的加速度方均值在频域上是怎样分布的。
通常用ASD表示，单位：m2/s3或是(m/s2)2/Hz。
24、什么是功率谱密度
表示随机信号的各个频率分量所包的功率在频域上是怎样分布的。
通常用PSD 表示，单位：g2/Hz。
加速度谱密度与功率谱密度的换算？1
g2/Hz=(9.8m/s2)2=96.04 m2/s3
25、正弦振动标准有哪些
GB/T 2423.10-2008?电工电子产品环境试验第2部分:?试验方法试验Fc:?振动(正弦)IEC 60068-2-6-2007?基本环境试验规程.第2部分:试验.第6节:试验Fc:振动(正弦波)ISO 8318:2000?包装.满装的运输包装和单元货物.采用可变频的正弦振动试验GB/T 4857.10-2005?包装运输包装件基本试验第10部分：正弦变频振动试验方法
26、随机振动标准有哪些
GB/T 2423.56-2006?电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控制）和导则IEC 60068-2-64-2008?基本环境试验规程.第2-64部分:试验.试验Fh:振动、宽带随机抽样ASTMD4728-2006?海运集装箱随机振动检测的标准试验方法GB/T 4857.23-2003?包装运输包装件随机振动试验方27、什么是方根均值
在f1和f2区间内单值函数的方均根值，是在该区间内的函数值的平方的平均值的平方根值。
通常用rms表示。
