5收音机的调试检测及维修

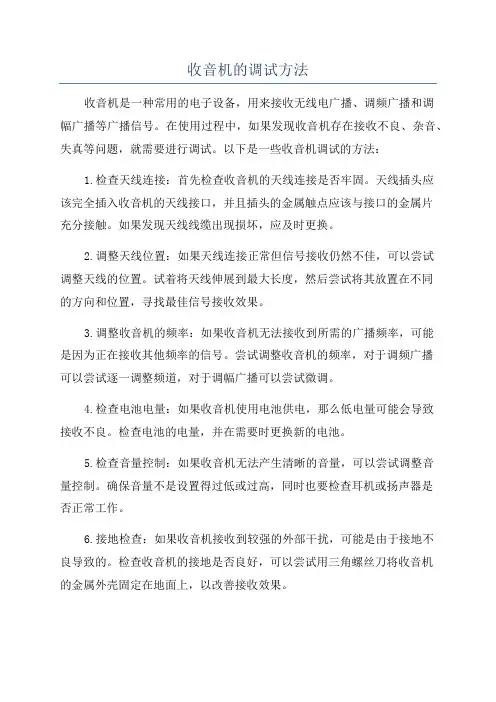

收音机的调试方法
收音机的调试方法收音机是一种常用的电子设备，用来接收无线电广播、调频广播和调幅广播等广播信号。
在使用过程中，如果发现收音机存在接收不良、杂音、失真等问题，就需要进行调试。
以下是一些收音机调试的方法：1.检查天线连接：首先检查收音机的天线连接是否牢固。
天线插头应该完全插入收音机的天线接口，并且插头的金属触点应该与接口的金属片充分接触。
如果发现天线线缆出现损坏，应及时更换。
2.调整天线位置：如果天线连接正常但信号接收仍然不佳，可以尝试调整天线的位置。
试着将天线伸展到最大长度，然后尝试将其放置在不同的方向和位置，寻找最佳信号接收效果。
3.调整收音机的频率：如果收音机无法接收到所需的广播频率，可能是因为正在接收其他频率的信号。
尝试调整收音机的频率，对于调频广播可以尝试逐一调整频道，对于调幅广播可以尝试微调。
4.检查电池电量：如果收音机使用电池供电，那么低电量可能会导致接收不良。
检查电池的电量，并在需要时更换新的电池。
5.检查音量控制：如果收音机无法产生清晰的音量，可以尝试调整音量控制。
确保音量不是设置得过低或过高，同时也要检查耳机或扬声器是否正常工作。
6.接地检查：如果收音机接收到较强的外部干扰，可能是由于接地不良导致的。
检查收音机的接地是否良好，可以尝试用三角螺丝刀将收音机的金属外壳固定在地面上，以改善接收效果。
7.足够的天线：对于一些收音机，连接外部天线可以提高接收效果。
使用合适的天线，将其连接到收音机上，以增强信号接收。
8.检查接收环境：如果收音机在固定位置上接收不佳，可以尝试在其他位置进行测试。
有时候，信号屏蔽或干扰较大的环境可能会影响接收效果。
尽量将收音机放在远离电子设备、电源线和金属物体的地方进行测试。
9.重置收音机：如果收音机的设置出现问题，可以尝试将其恢复到出厂设置。
一般来说，收音机的说明书会提供恢复出厂设置的具体步骤。
总结起来，调试收音机的方法主要包括检查天线连接，调整天线位置，调整频率，检查电池电量，检查音量控制，进行接地检查，采用外部天线，调整接收环境，重置收音机等。
收音机常见故障及维修方法
收音机常见故障及维修方法Last updated on the afternoon of January 3, 2021收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症”关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深（甚至不亮），但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同（与质量和使用环境等因素有关）而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。

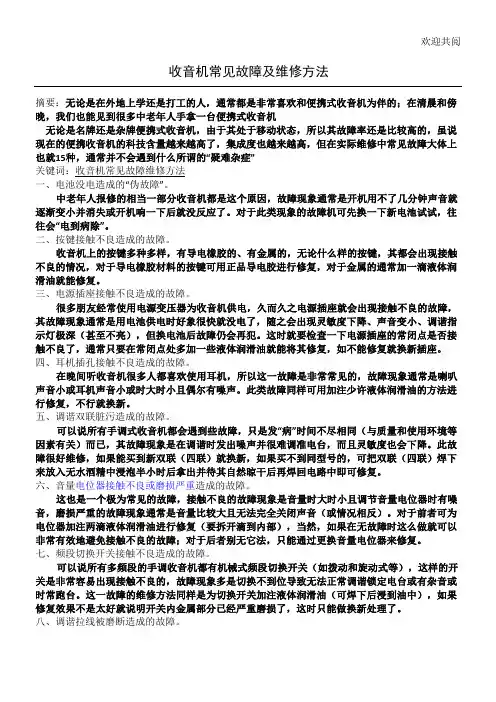

收音机常见故障及维修方法
欢迎共阅收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症” 关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
往会“六、音量电位器加注两滴液体润滑油进行修复（要拆开滴到内部），当然，如果在无故障时这么做就可以非常有效地避免接触不良的故障；对于后者别无它法，只能通过更换音量电位器来修复。
七、频段切换开关接触不良造成的故障。
可以说所有多频段的手调收音机都有机械式频段切换开关（如拨动和旋动式等），这样的开关是非常容易出现接触不良的，故障现象多是切换不到位导致无法正常调谐锁定电台或有杂音或时常跑台。
这一故障的维修方法同样是为切换开关加注液体润滑油（可焊下后浸到油中），如果修复效果不是太好就说明开关内金属部分已经严重磨损了，这时只能做换新处理了。
八、调谐拉线被磨断造成的故障。
调谐拉线的损坏率也是非常高的，通常这种线在市场上是买不到的，所以有很多人想出了各种各样的替换方法，但经试用发现没有一个能根本解决问题的——替代品通常都会出现打滑现象。
为了解决这一问题，笔者做了多次试验，最终找到了正确方法：先使用0.25～0.45毫米的钓鱼线作拉线代换品（大小不一样的收音机用的线也不一样粗细），然后剪一块宽度比调谐旋钮的转轴稍窄、长度能绕转轴一圈半至两圈的黑胶布缠在转轴上再把钓鱼线绕好就可以了。
虽说方法很简单，但还是有一些细节要注意：在未缠黑胶布时就要把钓鱼线（拉线）先绕好，然后把该拉线从转轴上退下来后（别处不要动）再缠上黑胶布，缠好后再将拉线重新缠到转轴上，只有这样才能使拉线绷紧，不然其紧度不够的话是用不长久的。
收音机常见故障分析与检修
１０.２ 收音机的故障与检修
• ５.查变频电路 • 调幅广播接收的变频电路一般直接和天线输入电路和振荡回路相连，
即兼作混频和振荡。这两部分都是电感Ｌ 和电容Ｃ 组成的谐振回路 ， 以便选择所欲接收的电台。以图１０.１为例， 首先检查变频管Ｖ １ 的直流工作状态， 这时应注意仅测晶体管各极电压还不一定能判 定管子好坏， 因为变频管的基极和集电极要先通过电感线圈后才接 直流电源， 因此还要注意检查这些元件的质量。 • ６.查输入回路、本振级 • 如果测得变频管各极电压正常， 也只能说明直流工作状态正常。但 若输入电路有问题或本振停振也会造成无声。
• １.外界干扰 • 外界干扰一般有雷电干扰和工业干扰， 工业干扰常见的有： 城市里
的汽车发动机火花干扰， 家庭用的日光灯、调光灯、电吹风、电熨 斗、电风扇、洗衣机等电气干扰， 解决的办法是远离干扰源。 • ２.机内噪声 • 机器内部噪声除某些元件虚焊、印刷电路板接触不良外， 对于一般 噪声大的故障， 可先将音量电位器关小试听。若噪声大小不变说明 噪声源在音频部分； 若噪声明显减小， 则说明分属于调频或调幅中 的高频部分。确定方向之后， 可用信号短路法逐级鉴别。
上一页 下一页 返回
１０.２ 收音机的故障与检修
• ４.查中频放大电路 • 中频放大通常有两级以上， 如图１０.１ 所示， 若确定问题出在某中
放级， 可用万用表测中放级晶体管Ｖ２、Ｖ３ 的工作点， 也可将音 量开大后， 用万用表表笔触碰中放级集电极或基极。若扬声器小能 听到“嘎啦” 声， 则说明工作点正常； 若无“嘎啦” 声， 则通过 工作状态检查， 判断晶体管有无问题或者拆下来检查， 如果晶体管 正常， 则可能是其前后所接的中频变压器Ｔ４、Ｔ５ 或电容等有问 题。这可以通过测量集电极电压或中频变压器线圈通断来判定。 • 若线圈都没问题， 则需检查中频谐振电路路电容Ｃ４、Ｃ５ （一般 为２００～５１０ ｐＦ） 是否开路。

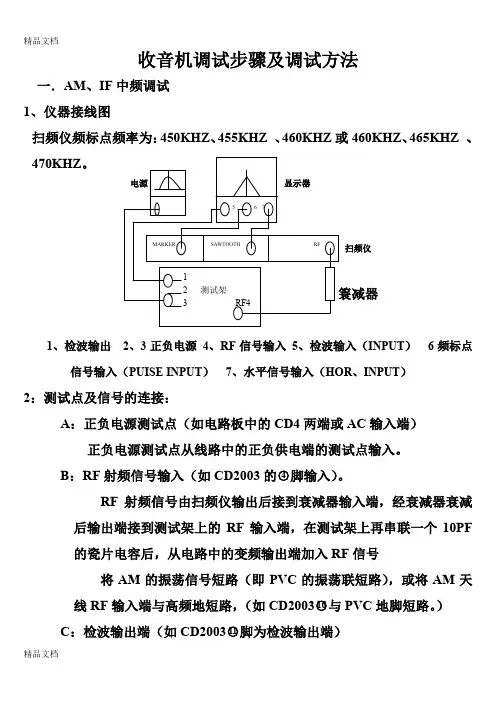

(整理)收音机调试步骤及调试方法
收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、470KHZ。
扫频仪1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入（如CD2003的○4脚输入）。
RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。
）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。
如图标准：波形左右两边的弧度基本等等幅相对称，455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。
如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。
二、FM IF中频调试１、器接线图①扫频仪频率分别为10.6MHZ,10.7MHZ,10.8MHZ至少三个频率点。
1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）②测试点及信号连接；A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
收音机的测量、调试和故障查询
The measurement 、debuging and accidents seeki1、印制电路板检查；
一、组装工序检查
2、错焊、漏焊、虚焊和连焊检查；
3、是否有元器件管脚相碰； 4、焊接连线检查；
二、静态测量
就是不依靠测量仪器，而凭人的感觉器官 的直接感觉，对故障原因进行判断的方法；
2、电阻法
就是利用万用表的欧姆挡在断电条件下测 量元器件、电路支路对地的电阻值，以及各元 器件自身的电阻值来判断故障的一种检修方法；
四、故障查询的方法
3、电压法
对电路有关电压进行测量，将测量值与以 知值相比较，通过判断确定故障原因；
4、分割法 5、示波器法 6、信号发生器法 7、替换法 8、对比法
1、整机静态工作电流的测量；
2、各三极管各电极对地电位的测量；
三、整机调试
1、调整中频； 调整中频变压器的磁芯； 2、调整覆盖； 低端：调整本机振荡回路的磁芯； 高端：调整振荡回路的补偿电容； 3、调整同步； 低端：调整天线线圈在磁棒上的位置； 高端：调整输入回路的补偿电容；
四、故障查询的方法
1、直观法
收音机的检修与调试
收音机检修（一）、检测目的、前提、要领及方法1、目的：在整机调试前，保证收音机工作在无故障状态，这样才能保证调试顺利进行。
2、前提：安装正确。
元器件无漏焊、错焊，连接无误，印刷板焊点无虚焊、连焊等。
3、要领：耐心细致、冷静有序。
检测按步骤进行，一般由后级向前级检查，先判断故障位置（信号注入法），再查找故障点（电位法），循序渐进，排除故障。
忌讳乱调乱拆，盲目烫焊，导致越修越坏。
4、方法：（1）信号注入法：收音机是一个信号捕捉处理、放大系统，通过注入信号可以判定故障的位置。
1）用万用表RX10电阻档，红表笔单接电池负极（地），黑表笔碰触放大器输入端（一般为三极管基极），此时扬声器可听到“咯咯“声。
2）用手握改锥金属部分去碰放大器输入端，从扬声器有无声音，此法简单易行，但相对信号弱，不经三极管放大听不到。
（2）电位法：用万用表测各级放大器或元器件工作电压（见附表）可具体判断造成故障的元器件。
（二）、判断故障位置故障在低放之前还是低放之中（包括功放）的方法：1、接通电源开关将音量电位器开至最大，扬声器中没有任何响声，可以判定低放部分肯定有故障。
2、判断低放之前的电路工作是否正常方法如下：将音量关小，万用表拨至直流0.5V档，两表笔接在音量电位器非中心端的另两端上，一边从低端到高端拨动音量调节盘，一边观看电表指针，若发现指针摆动，且在正常播出一句话时指针摆动次数约在数十次左右。
即可判断低放之前电路工作是正常的。
若无摆动，则说明低放之前的电路中也有故障，这时仍应先解决低放电路的问题，然后再解决低放之前电路中的问题。
（三）、完全无声故障检修（低放故障）将音量开大，用万用表直流电压10V档，黑表笔接地，红表笔分别触碰电位器的中心端和非接地端（相当于输入干扰信号），可能出现三种情况：1、碰非接地端，喇叭中无“咯咯”声，碰中心端时喇叭有声。
这是由于电位器内部接触不良。
可更换或修理排除故障。
2、碰非接地端和中心端，均无声，这时用万用表R×10档，两表笔接碰触喇叭引线，触碰时喇叭若有“咯咯”声，说明喇叭完好。
收音机灵敏度低故障检修
情境 3-1 收音机灵敏度低故障检修相 关 知 识1．手工调整技巧检修超外差接收机故障，往往缺仪器，因此掌握手工调整技术十分重要。
以调幅收音机为例， 调整步骤分中频调整、接收频率范围调整、跟踪统调次序进行。
下面介绍具体调整方法。
（1）中频调整中频频率未调准， 则变频电路产生的 465kHz 中频信号就得不到足够的放大， 收音机的接收灵 敏度就极低，即使个别电台能接收，其音量也很轻。
中频调整在各级静态工作点正常，且本机振 荡工作正常情况下进行。
手工调整就是接收某一电台信号来进行调整。
方法是：接收某一弱台信 号，反复调整三个中周的磁芯，使音量最大为止。
注意：①不要接收强台信号；②中周磁芯位置旋得很深或很浅，说明中周质量不好电路有 故障；③一般调第一中周最敏感，调第三中周最迟钝。
所以要先调第一中周，然调整第二、第三 中周；④要反复细调。
（2）接收频率范围调整决定接收频率范围的是本振频率。
由于收音机中波接收频率范围是 535～1605kHz，中频频率 是 465kHz，所以本振频率范围是 1000～2070kHz。
调整接收频率范围就是校准收音机面板频率刻 度。
具体调整步骤是：低端调本振线圈磁芯；高端调本振微调电容 C6。
而且是先调低端，后调高 端。
（3）跟踪统调跟踪统调就是调整输入回路的频率，使之与本振频率始终相差 465kHz。
理想频率跟踪曲线如 图 3-7 虚线所示，但实际频率跟踪曲线如图 3-7a 或图 3-7b 实线所示。
a)低端偏高、高端偏低 b) 低端偏低、高端偏高图 3-7 频率跟踪曲线显然在整个中波段内，只有中频段才实现理想跟踪，即输出回路频率比本振频率低465kHz。
这是因为输入回路的频率覆盖系数为 3（1605/535），而本振回路的频率覆盖系数为 2.07 （2070/1000），两者不一样。
当振荡连与输入连可调电容同轴旋转时，不可能一个回路的频率变 化范围达 2.07 倍，另一个回路的频率变化范围达 3倍。
收音机常见故障及维修方法
收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症”关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深（甚至不亮），但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同（与质量和使用环境等因素有关）而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。
此故障很好维修，如果能买到新双联（四联）就换新，如果买不到同型号的，可把双联（四联）焊下来放入无水酒精中浸泡半小时后拿出并待其自然晾干后再焊回电路中即可修复。
（整理）收音机常见故障及维修方法
（整理）收音机常见故障及维修方法收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症”关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深（甚至不亮），但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同（与质量和使用环境等因素有关）而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。
此故障很好维修，如果能买到新双联（四联）就换新，如果买不到同型号的，可把双联（四联）焊下来放入无水酒精中浸泡半小时后拿出并待其自然晾干后再焊回电路中即可修复。
收音机的维修修理方法与窍门
收音机的维修修理方法与窍门收音机，是一种由机械器件、电子器件和磁铁等构造而成，尤其是在父母那一辈使用的频率会多些，那么对于收音机他们都是如何维修的呢?以下是店铺为你整理的收音机的维修方法，希望能帮到你。
收音机的维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深(甚至不亮)，但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同(与质量和使用环境等因素有关)而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。
此故障很好维修，如果能买到新双联(四联)就换新，如果买不到同型号的，可把双联(四联)焊下来放入无水酒精中浸泡半小时后拿出并待其自然晾干后再焊回电路中即可修复。
六、音量电位器接触不良或磨损严重造成的故障。
这也是一个极为常见的故障，接触不良的故障现象是音量时大时小且调节音量电位器时有噪音，磨损严重的故障现象通常是音量比较大且无法完全关闭声音(或情况相反)。
§3.4 收音机检修及电器产品检修方法
2013年7月13日星期六
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
8、啸叫、自激的现象：每个电台旁边有轻微的尖 叫声或旋动调谐电容时有“咕噜咕噜”的叫声。 原因：本机振荡频率与中频差拍。 （1）中频变压器初级两头接反。 （2）中放级工作电流太大。 （3）中放管β 值过高。 （4）有些高频管不适合做中放。 （5）中频变压器输入输出接错。 （6）检波电路检波电容开路。 解决办法：中放管的基极与中频变压器的高端 接一个1～3pf电容。
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
A、看中周变压器有没有安装错误
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
B、看二极管有没有安装倒
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
C、看J1即跳线有没有接上
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
3、若总电流值为20～50mA的情况：
a）VT6、VT5接错或c、e间短路，这时VT4的 集电极电压只有0.7V或0V； b)前级VT1、VT2有严重短路的地方，这时可 测得R10左端对地电压为零，应检查中周T3、T4的 初级绕组是否和屏蔽罩有短路的地方，若测得此 电压为0.7V左右，则应检查VT1、VT2的脚是不是 接错了。
2013年7月13日星期六
§3.4收音机及电子产品的检修方法
2013年7月13日星期六
收音机检修及电器产品检修方法
§3.4收音机及电子产品的检修方法 B、问图纸
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 C、问互连网
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 2、闻 闻气味，听声音
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 3、望 望就是用直观法：用眼睛看。
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 A、看中周、变压器有没有安装错误
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 B、看二极管有没有安装倒
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 C、看J1即跳线有没有接上
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 D、看R7有没有用错电阻
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 E、看焊点有没有虚焊
2020年1月10日星期 五
§3.4收音
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 G、看焊盘有没有翘起
电源接反, VT5、VT6 三只脚接错 或型号用错,二极管正负极接反,三极管 VT5、VT6 或C12击穿 ,印刷电路板上有 搭焊或碰线的地方（重点在末级）。
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 3、电压检测法
利用给定的6个三极管的静态工作点 、 测量它的工作状态、查找故障点。
2020年1月10日星期 五
§3.4收音机及电子产品的检修方法 4 、电阻在路测量法 利用我们先前单独测得的各元件 的阻值（看做R0）和现在在路测量得 出的阻值 （看做R在） 比较找到故障 元器件。
第5章 收音机的安装与调试
第5章收音机的安装与调试实训目的学生通过调频/调幅收音机基本工作原理、装配工艺与调试、维修知识的学习和741型中波收音机的实际安装、调试与检测训练，应达到以下目标：1.知识目标⑴了解收音机的分类，熟悉超外差式收音机的基本组成和工作原理。
⑵了解电子技术文件和电子电路图的种类，掌握电原理图的识读方法。
⑶掌握收音机安装与调试的工艺知识、检修程序和检修方法。
2.技能目标⑴能够读懂收音机电路图和一般产品的装接工艺文件。
⑵熟练使用有关仪器仪表，能够正确测试电子元器件。
⑶能够按照工艺要求正确安装、调试和检测分立件中波收音机。
⑷具备收音机典型故障分析和检修的初步能力。
5.1收音机概述收音机是一种普及率很高的典型电子整机设备，其任务是将电台以电磁波形式发射的广播信号接收下来，经过放大和处理后还原声音。
随着电子技术和声音广播技术的发展，作为接收无线电广播的收音机也不断更新换代。
自1896年，马可尼发明了无线电发送、接收装置以来，收音机的发展经历了矿石收音机、电子管收音机、晶体管收音机、集成电路收音机的变化历程，其功能日趋增多，质量日益提高。
现代晶体管收音机又向着电路的高度集成化、功能的多样化、频率显示和调谐的数字化、波段的扩大化、控制的电脑化，结构的小型化和音响的优质化方向发展。
5.1.1 收音机的分类收音机可以从不同的角度来分类：根据结构和使用器件的不同，可分为电子管收音机、晶体管收音机、集成电路收音机和晶体管、集成电路混合式收音机；根据接收原理和放大方式不同，可分为直接放大式收音机和超外差是收音机；根据接收的广播制式不同，可分为调幅收音机（AM）、调频收音机（FM）和调频/调幅（FM/AM）收音机；根据接收的波段不同，可分为短波收音机、中波收音机、中短波收音机、中波超短波收音机、长中短波收音机、全波段收音；根据外形和体积不同可分为微型式收音机、袖珍式收音机、便推式156收音机和台式（或落地式）收音机；根据使用电源不同，可分为交流收音机、直流收音机和交直流两用收音机；根据规格和档次不同，可分为特级、一级、二级、三级、四级收音机；根据用途和功能不同，可以分为普通收音机、收扩两用机、收录两用机和汽车收音机等；根据声源不同，可分为单声道收音机、立体声收音机。
收音机常见故障及维修方法
收音机常见故障及维修方法首先，收音机无法开机是一个常见的故障。
这可能是由于电池电量不足或电池接触不良导致的。
解决方法是首先更换新的电池，如果依然无法解决问题，可以检查电池槽和电池极性是否正确，清洁电池接触点。
其次，收音机出现杂音或者无法收音的情况。
这可能是天线接触不良或者收音机内部零部件故障导致的。
解决方法是首先检查天线连接是否良好，如果天线有损坏可以更换新的天线。
如果天线连接正常，可以尝试调整天线的方向和位置，以获得更好的接收信号。
如果以上方法都无效，可能是收音机内部零部件故障，建议送修专业维修人员。
另外，收音机音量小或者无法调节音量也是一个常见故障。
这可能是由于音量控制旋钮损坏或者音频输出部件故障导致的。
解决方法是首先检查音量控制旋钮是否有杂音或者卡滞现象，如果有可以清洁或者更换新的音量控制旋钮。
如果音量控制旋钮正常，可以检查音频输出部件是否故障，如果有问题建议送修专业维修人员。
最后，收音机出现频率不稳定或者频率无法调节的情况。
这可能是由于频率调节旋钮损坏或者频率调节电路故障导致的。
解决方法是首先检查频率调节旋钮是否有松动或者卡滞现象，如果有可以清洁或者更换新的频率调节旋钮。
如果频率调节旋钮正常，可以检查频率调节电路是否故障，如果有问题建议送修专业维修人员。
综上所述，收音机常见故障及维修方法主要包括无法开机、出现杂音或者无法收音、音量小或者无法调节音量、频率不稳定或者频率无法调节等情况。
在遇到这些故障时，我们可以根据具体情况采取相应的维修方法，如果自己无法解决问题，建议及时送修专业维修人员，以免造成更大的损失。
希望本文对大家有所帮助，谢谢阅读！。
收音机常见故障及维修方法
收音机常见故障及维修方法收音机常见故障及维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深(甚至不亮)，但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同(与质量和使用环境等因素有关)而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。
此故障很好维修，如果能买到新双联(四联)就换新，如果买不到同型号的，可把双联(四联)焊下来放入无水酒精中浸泡半小时后拿出并待其自然晾干后再焊回电路中即可修复。
六、音量电位器接触不良或磨损严重造成的故障。
这也是一个极为常见的故障，接触不良的故障现象是音量时大时小且调节音量电位器时有噪音，磨损严重的故障现象通常是音量比较大且无法完全关闭声音(或情况相反)。
对于前者可为电位器加注两滴液体润滑油进行修复(要拆开滴到内部)，当然，如果在无故障时这么做就可以非常有效地避免接触不良的故障;对于后者别无它法，只能通过更换音量电位器来修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管脚号 9 10 11 12 13 14 15 16
电压(V)
因为电池的电压不同，元件的具体参数略有差异.
第二节 故障的检修
一、检修原则：
切记：不要 乱调乱拆，导致越修越坏！
1、先调查后动手 2、先外部后内部 3、先电源后机器 4、先简单后复杂
二、常用的检修方法
观察法: 停、看、摸、动 测量法： 电流测量法
自检，互检：
1、元器件有无缺焊、错焊？ 2、连接有无错误？ 3、印制板焊点有无虚焊、桥接等。 4、各元件的引脚间、元件引脚与
外壳间有无触碰现象？ 5、电解电容极性、二极管极性、三极
管的 e、b、c不能出错！
二、测量整机静态工作电流 Io（20 ～ 40mA）
1、装好电池，关闭电源开关，插上耳机。 2、将万用表打到直流电流量程100mA档
3、将万用表的两只表笔按极性接至处于断开 状态的开关（电位器）的两端。 若指针反偏，将表笔对调。 自己修哦,找老师修将扣除相应的分数!
如 20mA<Io<40mA, 读出 Io 并记录。 Io 在此范围内，有声音, 则正常 , 等待调试。 Io 在此范围内，无声音, 需查原因，维修。 Io 不在此范围内，需查原因，维修。
三、静态工作电流Io异常的检修（续） 3、静态总电流大于50mA小于80mA的检修
故障大多是由于元件的管脚装错、管脚对地 短路造成的。如二极管极性装反，三极管引脚 焊错、电阻卧式安装后引脚与引脚之间相碰等。
首先 要对元器件的安装进行一次直观检查， 看看哪个元器件有上述问题并加以更正。
然后检查印刷板上有无桥接存在等。
电压测量法 电阻测量法
三、静态工作电流Io异常的检修
1．电流太小：
这是由于有断路造成的，可能 （1）电源的引线已断； （2）电源的引线及开关虚焊所致； （3）某元器件虚焊； （4）检查印刷电路板，看有无断裂处。
三、静态工作电流I0异常的检修（续）
2. 静态总电流小于10mA的检修
打开音量开关，测三极管、芯片引脚的电压， 如果某引脚的电压不该为零而为零了， 则该引脚支路开路了，检查一下与该支 路相连的电路是否存在有虚焊、断路、 元件损坏等情况。
测量Io
如果Io＞50mA立即停止通电，检查故障原因。
如果小于10mA说明电流过小，收音机无法正 常工作或不工作。 检查有无断路，接触不良等问题;
若 大于40mA说明元件有装错、管脚有碰触、 电源有短路等问题，使直流总电流过大;
Io 过大或 过小都反映装配中有问题，应该重 新仔细检查。
三、试听
如果静态工作电流在正常范围内，可以试听。
反复细心调节。 线圈太窄，收不到前面的台 ( 87MHz )； 线圈太宽，收不到后面的台 (108MHz)。
调覆盖后你的收音机可收到几个电台？ 在实习报告册上记录此时的电台个数。
五、工作点电压的测量
收音机开关打开 —— 处于 “闭和”状态， 万用表打到直流电压档、选用量程2.5V或10V，
a、测量三只三极管 “ e、b、c ” 三个电极对地 的电压， 列表记录在报告册P8上。
三、静态工作电流I0异常的检修（续）
4、I0很大的检修 说明电源有较重的短路现象，
可能是由于
1） 某元件对地短路， 2） 三极管集电极对地短路 3） 可能三极管结击穿或搭锡所致
三、静态工作电流I0异常的检修（续）
5、无声
（1）电池是否接通； （2）电位器开关是否损坏、
音量是否开到最大； （3）喇叭是否损坏； （4）输入、输出变压器是否损坏；
收音机的 调试与检修
收音机的调试
先检查、 然后测总电流、 最后调覆盖
收音机安装完后，由于安装位置、布线尺 寸、参数误差、器件优劣等因素的影响，往 往会 使 三极管偏置电路失常、 接收波段偏 离、接收灵敏度不一致。从而使收音机的接 收效果达不到预定的性能与指标。
调试就是要想办法消除这些因素的影响， 最大限度地提高整机的各项性能与指标，让 它成为一个符合技术要求与规范的合格产品
试听时：
（1）把收音机的黑色波段开关扳到上边， 收听调频广播；
（2）拉出天线； （3）调节调台旋钮和音量旋钮；
试听时：接通电源，搜索电台广播。 这时你的收音机可收到几个电台？ 在实习报告册 P9 上记录电台个数
然后可以调接收频段（调覆盖）：P4
四、调频率覆盖范围 （调接收频段 ）
我国调频广播频率为87MHz---108MHz， 用无感螺丝刀轻微适当调整L2、L3 空心电 感的匝间距，即通过改变电感量的大小来 改变频率，使收音机能覆盖FM的频段。
因为电池的电压不同，电路中元件的具体参数略 有差异。
b、芯片CD2003 管脚 直流电压值的测量
1）调试后正常工作时，在开开关关闭闭合合的状态下测量；
测量后记录在“电子工艺实习报告册”的第13页， 注意：1、自行设计表格；2、先测并记录电池电压；
例如：电池电压 US = 2.6V 时 ( 不太好的电池 ) 管脚号 1 2 3 4 5 6 7 8
清晰、完整、丰富。
b、测量芯片CD 2003的16只引脚的对地电压， 列表记录在报告册上P13上。
a、各三极管 电压值的测量
调试后正常工作时，在开开关关闭闭合的状态下测量；
例如：电池电压 US = 2.6V 时 ( 不太好的电池 )
三极管
发射极电压 基极电压 集电极电压
V1
V2
V3
整机电流(Io)
mA
测量后记录在“电子工艺实习报告册”的第8页，
三、静态工作电流Io异常的检修（续）
6、有轻微的电流噪声（嘶嘶声） 但是收不到台
（1）集成电路是否首尾颠倒; （2）焊点是否有短路的地方； （3）是否漏装、错装元器件； （4）三极管、二极管极性是否装反了？
收音机 验收 考核 标准
1、收音机安装、焊接无故障， 2、有故障自己能够解决； 3、调试后调频能收听到 8个台以上； 4、调频各电台声音清晰，无噪音； 5、工作电流、各电压测试正常； 6、电子工艺实机组装后需检查的内容：
收音机组装后不要急着通电，必须首先进行检查。 检查无误后装入电池，但不要接通电源。
切记：装入电池后不要打开开关！ 一、通电前检查有无安装错误； 二、直流工作总电流的测量；
一般范围：20mA -- 40 mA
三、试听。
四、调接收频段。
一、检查有无安装错误：
