液晶电视讲义机电路讲解

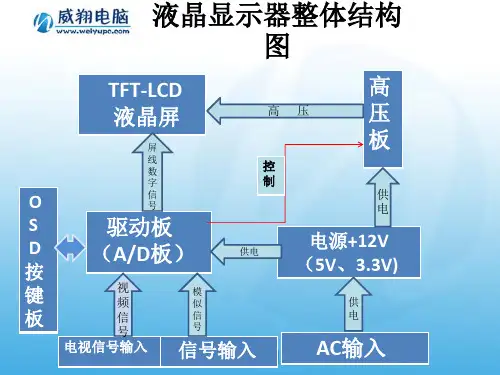

液晶电视课程(内部教程)
1.3 本电源采用STR-E1555配合外置MOS管和变压器 完成 PFC 和 DC-DC 电压变换。当 P1 启动供电端子连 接到起动电路和 P15 Vcc 端 ( 控制部分用电源 ) 。 P1输入的电源以5.6mA 的定电流为P15外接的电解 电容充电，Vcc＞16.2V(typ)时IC 起动。PFC电路 开始工作， P3 端输出激励控制信号给 Q2 ，控制 Q1 工作，此后 T1 的 P2——P3 绕组将反馈信号送到的 P4零电流检测电路输入端子。由R20~22、R23等组 成的 PFC 输出稳压取样分压电路把 PFC 电路输出电 压变化信息反馈到P6端，控制内部电路实现PFC输 出稳压。 PFC 电路输出的 380 ～ 400V 稳定的直流电 源给后级DC-DC转换电路供电。
3.3 PFC电路工作流程
3.3.1 PFC电路工作流程 当 U1 的 P1/P15 加上电源后， PFC 电路的 P3 端 （PFC部分MOSFET门极驱动信号输出端子） 开始输出激励信号，控制 Q1 进入导通状态， 此后T2的2-3绕组将谷底检测信息送回 P4端 （PFC部分零电流检出端子）P4内部电路及 时动作调整PFC激励信号波形，
• 由于 DC-DC 电路输出稳压取样点设计 在24V上，开机瞬间由于 24V （背光电 路工作时序要求背光后点亮）负载很 轻，而12V 负载较重，可能导致 12V 电 源瞬间输出电压严重下降，为此，电 源 设 计 有 一 个 由 于 ZD5 、 Q7 、 Q8 、 R35 等组成的临时 12V 电源补偿电路， 当 12V 电源低于正常值后， Q7 、 Q8 导 通， 24V 经电阻 R35 向 12V 负载电路供 电， 由于 ZD5 的 取 值为 12V ， 所 以当 12V电源电压达到12V时，Q7截止，电 源互不干扰。
液晶电视电路分析ppt课件
天线 高通滤波器
高频放大器
混频器
38MHz 图像中频 31.5MHz 伴音中频
33.7MHz 色度中频（彩电）
本机振荡器
• 高通滤波器：防止工业高频（工频）及无线电通信信号输入。 • 高频放大器（高放）：从天线接收到的各种高频信号中，选出我们所需
接收的信号，加以放大，再将放大后的信号送入混频级。 • 本振：产生一个比要接收的图像载频（或伴音载频）高一个图像中频
• 静态工作电压测试 • 灵敏度的测量 • 额定功率的测量 • 频率响应的测量
5.4 伴音模块测试报告内容
• 1、画出伴音通道的原理方框图，并解释各 方框的功能作用。
• 2、失真度测量仪的使用方法 • 3、说明灵敏度、额定功率和频率响应含义。
6、液晶驱动模块测试实验
6.1 液晶驱动模块的组成
IC201 12脚输出 亮度通道
3.2 单片机模块测试内容
• 单片机晶振产生的波形 • PWM波形输出
3.3 单片机测试报告内容
• 单片机模块的组成
4、中放模块测试实验
4.1 中放电路模块组成
混频输出 中频放大器 视频检波器
伴音通道 预视放 视放输出级
高放 高放AGC
AGC电路
• 我国对电视机中频信号的规定：图像中频 38MHz、伴音中频31.5MHz，色度中频 33.7MHz。
液晶电视实习教学平台结构
高频头电路
液晶屏驱动
电源电路
单片机控制
中放电路
伴音电路
1 电源电路部分
• 根据调整管的工作状态，我们常把稳 压电源分成两类
– 线性稳压电源 – 开关稳压电源
1.1 线性稳压电源
• 1、原理、应用、特点
液晶电视维修培训讲义1基本原理word资料5页
液晶电视的原理与维修引言从1888年奥地利植物学家F.Reinitge首先观察到液晶现象，到1983年第一台液晶电视问世，经历了约100年时间。
液晶电视问世后的近20年间，对普通消费者来说，液晶电视还是一个陌生的名字。
实际上，液晶电视的快速发展和普及是在进入新干年后的近十年间。
近十年来，随着液晶显示屏关键制造技术的突破和成熟，液晶电视性能的提高和价格的大幅度下降，液晶电视不再是高收入阶层独享的奢侈品而进入了普通消费者家。
由于液晶电视与CRT彩电相比，具有轻、薄、节能和信号适应范围宽等许多优点，所以，液晶电视的价格一下降到普通消费者经济上所能接受的程度，便成了消费者选购电视的首选。
可以说，目前电视消费取向也正在发生一场变革，CRT彩电正面临着严峻的挑战。
既可作为电脑显示器，也可作为电视使用的液晶电视越来越受到消费者的青睐，购买热潮一浪高过一浪。
在不久的将来，液晶电视将成为新世纪家电消费的主流已成为共识。
伴随着液晶电视消费热潮的兴起，液晶电视使用过程中出现故障后的维修服务，必然成为消费者关注的重点。
近几年来，在大中城市的家电商场或专卖场的电视展台上，CRT彩电的身影愈来愈少，取而代之的是液晶和等离子电视，特别是液晶电视更成了城市消费者购买电视的首选，并逐渐向农村漫延。
估计在未来10－15年间，CRT彩电退出市场已是大势所趋。
彩电维修是我们耐以生存的职业，不进则退，如果我们仍然停留在CRT彩电维修水平上，对新型液晶电视的维修一无所知，或不能进行有效维修，那我们势必被市场所淘汰，未来生存也就成了问题。
时不我待，我们只有尽快掌握液晶电视的维修技术，才能有我们这些彩电维修同行的未来。
所以，了解和掌握液晶电视基本常识、整体电路结构及维修技巧，已成为从事CRT类彩电维修技术人员当务之急。
作为家电维修专业杂志和广大维修人员的朋友，我们看到了自液晶电视上市以来，广大社会维修人员和产品制造商（彩电生产厂家）的特约维修人员能否对其故障（特别是屏组件电路故障）进行维修一直是大家议论的热门话题。
液晶电视机原理与维修技能完整版幻灯片教学教程最全电子讲义教案(最新)
发展前景
液晶电视机在未来的发展中，将更加注重 画质、音效、智能交互等方面的提升，以 满足消费者对高品质视听娱乐的需求。同 时，随着5G、物联网等技术的发展，液 晶电视机将在智能家居、智慧城市等领域 发挥更大的作用。
VS
面临挑战
液晶电视机面临着新型显示技术的挑战， 如OLED、QLED等具有更高性能和更优 体验的新型显示技术，将对液晶电视机市 场产生冲击。同时，液晶电视机还面临着 激烈的市场竞争、成本压力等问题。
背光驱动电路
控制液晶屏幕背光的亮度和颜色，提高图像的对比度和色彩还 原度。
其他驱动电路
如偏转线圈驱动电路、扫描电路等，控制液晶屏幕的显示效果 和稳定性。
04
液晶电视机的调试与优化
液晶电视机的调试方法
• 图像调试 • 对比度：调整图像的明暗对比度，使画面更加清晰。 • 亮度：调整图像的亮度，使画面更加明亮。 • 色彩调试 • 色调：调整图像的色调，使颜色更加真实。 • 饱和度：调整图像的饱和度，使色彩更加鲜艳。 • 锐度：调整图像的锐度，使画面更加清晰。
用于测量电压、电流、电阻等参数，需要选择合 适的量程，正确连接表笔和被测电路，注意安全 操作。
电烙铁
用于焊接电子元件和导线，需要选择合适的焊头 和焊锡，正确连接电烙铁和被焊元件，注意安全 操作。
示波器
用于观察信号波形，需要选择合适的信号源和探 头，正确连接示波器和被测电路，注意安全操作 。
螺丝刀
用于拆装电子元件和电路板，需要选择合适的刀 头和规格，正确使用螺丝刀拆装元件和电路板， 注意安全操作。
液晶电视机的分类
按屏幕尺寸、显示效果、使用场景等分类。
液晶电视机的结构特点
液晶电视机的结构
液晶显示面板、背光系统、电路板、外壳等组成。
液晶电视基本电路
液晶电视基本电路主要内容⼀、原理框图⼆、标准化电路(器件)(LDO、DC/DC 、9435、330、4052、BAV99、IP4223、BAT54)三、标准化电路（预中放、声表切换、视频输出、mute、双排⽿机mute、reset）?四、简单信号波形五、配屏1.1、液晶电视原理框图LCD 屏是液晶电视的核⼼部件；主板包括模拟信号和数字信号处理，是液晶电视信号处理的核⼼LCD 屏主板电源模块12V,5VStb,24V24V+背光控制逆变器L V D S 接⼝按键,遥控接收1.2、液晶电视信号流程图LVDS主IC(Scaler)MCU Deinterlace Y P B P R 1V G A H D M IADC DecoderA VS -V i d e oAV-out预中放声表伴⾳处理IC功放喇叭⾼频头I F视频(CVBS)AUDIOY P B P R⾳频开关74HC4052AV-AUDIOS 端⼦-AUDIO VGA-AUDIO YPBPR1声⾳YPBPR2声⾳EEPROM FLASH屏电源24V,5VStb,12VDC －DCVCC_IN1VCC-OUT1LDOVCC_IN2VCC-OUT2DDR1.2、液晶电视电源分配图举例(900mA)(30mA)5.0VAOZ1017(2.2A)(200mA)(60mA)(30mA)(100mA)24V 12V(1.2A)(800mA)GND220VGND POWER 5V_SBPWR ON/OFFSVP-QXAOZ10173% REGAMS11175.0V+1.8VFLASHMSP4440G+1.0V+12VDDR2X4AOZ1010TUNER 1.8V3% REG AOZ10171.0V CORE(300mA)(240mA)3% REG 9435(360mA)2.5VBA25AMS11173.3VHDMI(1A)(200mA)(200mA)PWR ON/OFF PWR ON_1.0V (100mA)(80mA)3.3VMCUAMS1117+5Vstb+3.3Vstb BKL BrightIR,LEDBKL ON/OFF TFA9810T12VON_PANEL PANEL LVDSX4 24VGND DT 主板电源分配图⼆、标准化电路(DC-DC&LDO)LDO ：LOW DROPOUT VOLTAGE低压差线性稳压器，故名思意，为线性的稳压器，仅能使⽤在降压应⽤中。
液晶电视电路分析
PPT文档演模板
液晶电视电路分析
4.2 中放电路模块电路分析
• IF输入38MHz图像中频，31.5MHz伴音中频，33.7MHz色度中频。 • AGC给高频头提供高放延迟AGC电压（+3V） • V201 放大管，为了弥补Z201的损耗 • Z201 声表面滤波器，一次成型所需中频特性曲线，但信号经过时损耗较大。 • 38MHz图像中频信号、31.5MHz伴音中频信号经过V201放大，Z201成形中频
PPT文档演模板
液晶电视电路分析
3.2 单片机模块测试内容
• 单片机晶振产生的波形 • PWM波形输出
PPT文档演模板
液晶电视电路分析
3.3 单片机测试报告内容
• 单片机模块的组成
PPT文档演模板
液晶电视电路分析
4、中放模块测试实验
PPT文档演模板
液晶电视电路分析
4.1 中放电路模块组成
• 我国对电视机中频信号的规定：图像中频 38MHz、伴音中频31.5MHz，色度中频 33.7MHz。
伴音中频限幅放大：将6.5MHz第二伴音中频信号进 一步放大，还兼有限幅的作用，以抑制寄生调幅的干 扰，并将放大后的信号送给鉴频器。
鉴频器：将伴音中放送来的伴音中频信号进行鉴频， 取出音频信号，并将此信号送到伴音低放。
伴音低放：将鉴频器送来的音频信号进行电压和功率 放大，然后推动扬声器，还原出声音。
PPT文档演模板
液晶电视电路分析
PPT文档演模板
液晶电视电路分析
PPT文档演模板
液晶电视电路分析
两种电源比较
PPT文档演模板
液晶电视电路分析
PPT文档演模板
液晶电视电路分析
电源电路测试要求
第25讲 TCL液晶电视电路介绍(二)
电 视 技 术
音频功放电路 U40(TPA3004D2)
11
电 视 技 术
伴音功放电路主要由TPA3004D2芯片组成。 PA3004D2是一个12W立体声音频功率放大器，可以驱动 每个声道12W、电阻低到4Ω的扬声器，IC的高工作效率 使得在输出伴音时无须外部的散热器件。 直流电压控制立体声扬声器的音量范围在-40dB到 36dB的幅度，输出到耳机也可以由直流电压控制在-56dB 到20dB的增益范围。
电 视 技 术
第42讲 TCL CORTEZ(LCD40A71-P)
机芯电路介绍
主要内容
1、主板（数字板）电路 2、电源板电路
1
电 视 技 术
数字信号接收处 理集成电路U26 （SIL9021）内 部框图
2
电 视 技 术
SIL9021特点 适用于双输入格式接收：HDCP1.1和DVI1.0规格的标准信号。 集成PanelLink技术支持： DTV（480i/576/480p/576p/720p/1080i/1080p）。 PC（VGA，SVGA，XGA，SXGA，UXGA）。 数字视频接口支持视频处理器： 24-bit的RGB/YCbCr 4:4:4信号。 16/20/24-bit的YCbCr4:2:2信号。 8/10/12-bit的YCbCr4:2:2（ITU BT.656）信号。 12-bit的DMO（数字多媒体信号输出）RGB/YCbCr4:4:4信号。 RGB到YCbCr和YCbCr到RGB（601和709）的彩色空间转换。 自动检测视频信号模式简化软硬件的设计。
15
电 视 技 术 B、12V电压输出电路
16
电 视 技 术
工作原理
开机后，直流高压HV经T2初级加到开关管Q5的漏极，并经 D11加到NCP1377的①脚，使NCP1377启动工作。 NCP1377⑤脚输出驱动脉冲，控制开关管Q5的导通与截止。 T2次级采用Q6、Q14来担任整流任务，当开关管Q5导通时， T3绕组电势为左正右负，Q7截止，Q8截止，Q9导通，Q6 和Q14截止；当开关管Q5截止时，T3绕组电势为左负右正， Q7导通，Q8导通，Q9截止，Q6和Q14导通，C39和C40被 充电，产生+12V直流电压。IC7为稳压芯片，R50、R51、 R52为+12V电压误差的取样电阻，IC8以光耦合的形式实现 了IC7对NCP1377②脚的稳压控制。
TCL液晶电视标准单元电路原理（图）
TCL液晶电视标准单元电路原理（图）前言：TCL公司近几年来研发的机器，细心的同事肯定也会发现，其实各个不同型号之间的很多单元电路都是一样的。
这种做法，能增加机器的稳定性也节省研发成本，相应也提升了我们日常维修工作的容易度，这就是研发采用标准化电路的优点。
一、5V-1.2V DC-DC电路用途及功能：用于给IC 内核供电的低压大电流供电电路。
电路原理介绍：此电路是一个DC转DC的控制电路，它具有大电流、低干扰，采用元器件最优化，能完全满足数字板1.2V电路的需要。
电路中C1、C2是波波电路；R2、R3、R4组成的电路是取样电路，从这里取样的电压输入到IC的1脚，从而对输出电压的调整。
二、24V→5.1V DC-DC 电路用途及功能：用于将24V 电压降压成5.1V，给下一级DC-DC 电路、USB 或者LDO 供电。
电路原理介绍：U1:RT8110是一个DC-DC 的电源IC，以前已在其他机芯上大量使用，一个同步BUCK 降压的模式，通过R1,R2，R3分压来设定输出电压值，U1的8脚接收到反馈信号后调节PIN2 和PIN4输出方波的占空比，控制Q2，Q1 的两个MOS 管的导通时间，从而达到稳压的目的MS58机芯的-U801（12V-5V）参考测试点三、24V→12V DC-DC 电路用途及功能：用于将24V 电压降压成12V，给PANEL 供电或者给下一级DC-DC 电路或者LDO 供电。
电路原理介绍：24V 转12V，使用的MP1593，这个IC 在其他机型上大量使用，是一个BUCK 降压型，通过电阻分压取样来设置输出电压，第八脚为软启动，第七脚为使能脚，正常工作为高电平，第六脚为补偿，第五脚为FB 反馈电压，正常工作为1.22V 左右，第一脚为自举升压脚，接一个电容到续流二极管的负端。
第三脚为内部MOS 推挽输出接到续流二极管的负端同储能电感相连。
内部MOS 管导通期间向电感储能同时向负载提供供电，内部MOS 管关断时电感释放能量通过二极管续流，来达到降压的目的。
液晶电视基本电路
C820 180pF/NC R815 39K C802 3.3nF
R810 R814 5.6K_1% 10K_1%
220uF
10uF
VCC- 1.2V
2
1
L821 600_Ohm_1.5A
AOZ1010输入电压范围为4.5V-16V,输出电压范围
为0.8V-Vin最大输出电流2A，pin6为使能脚高有
C834 10nF
U802
MP1410ES
1 BS
6 COMP
2 IN
FB 5
3 SW 4 GND
N.C 8 EN 7
R805 56K
C878 NC/180pF
R808 390K
C806 3.3nF
R807 R806 NC 18K
MP1410和 MP1430 VD834
FM5820
pin to pin
C509 0.1uF C510 0.01uF
SIDE1- Li n1 SIDE1- Li n1 AUL1_IN
SIDE1- Rin1 SIDE2- Rin1 AUR1_IN AUR1_IN
R544 47K R545 47K R546 47K R547 47K R559 47K R560 47K
R553 100 AU- SW0 AU- SW0
3.3V
+3.3Vstb (30mA)
AMS1117 3.3V
BA25 2.5V
AOZ1010
3% REG
1.0V CORE
AOZ1017
3% REG 1.8V
AOZ1017
3% REG
TFA9810T AOZ1017
5.0V
5.0V
(80mA)
液晶电视机电路讲解
采用薄膜晶体管 对输入图像信号进行处理 图像处理电路 (TFT) (Jagasm) 液晶显示板 , 是整机的核心电路 然后转换成驱动信号 ,可制成4:3或16:9
TCL-2026液晶电视机图像改善电路
TDA9178:
方法二：运用延迟和模拟加减运算电路提高图像的清晰度 方法一：利用数字存贮和压缩技术提高图像的清晰度 能跟踪信号的快速变化，图像细节效果改善较好
彩色瞬变改良电路CTI A A A C D
F
C -B
B
A+C-B C B A E C
G
B
B
H
K
G 色差信号 同样 信号经挖心电路降噪、倒相后与延迟信号 ABC DHE 另外， ABC 三信号输入最大值检测电路，选择最大检值为波形 信号一起进入平均值检波电路，输入一个中值检波 送入边沿信号校正输出电路得到边缘校正信号 三信号输入最小值检测电路选择出最小值为波形 (对色差信号 ABC 波形 I是经过瞬变改良的边缘变陡的信号 三信号经过加法器 A)通过延迟线 输入到 R-Y 输出波形 CTI 、B-Y 电路，通过延迟线 2变成波形 的处理方式相同 1、 K 2和倒相器完成 C B相加得到波形 1变成波形 A+C-B G I DE B H
TDA9321H的基本功能：
带锁相环解调器的多标准中频电路 带分离输入端的伴音中频（SIF）放大器 无需附加基状电路的调幅（AM）解调器 可转换组延迟校正电路，用于补偿多制式的组延迟校正 有几个开关输出端，可用于转换外部电路，如音频陷波等
灵活的输入信号选择电路
梳状滤波器接口，带CVBS输出端及Y/C输入端
TCL-2026液晶电视机整机结构
另一部分是数字图像信号处理电路和液晶显示板组件 液晶电视机的整机电路方框图 一部分是电视信号的接收电路 ,由两部分构成
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
液晶电视维修培训讲义4开关电源
第四章液晶电视开关电源原理和故障检修思路大家可能还记得。
前面在介绍液晶电视的组成时，说到目前液晶电视所采用的开关电源分为两类，一类为内置电源，另一类为外置电源。
实际上，这样的分类仅是按液晶电视机所使用的开关电源是设计在电视机内部还是在外部进行划分的。
严格地说，这样的划分是不能真实反映出液晶电视中开关电源的电路组成和特点的。
目前液晶电视所使用的开关电源种类虽然繁多，但从电路结构和特点上看却只有两种：一种是电源中没有设计PFC（功率因素）校正电路，从电路原理和结构上讲，这种开关电源与普通CRT彩电中的开关电源极为相似；另一种是电路中设计有PFC电路。
小屏幕液晶电视（26寸及以下）开关电源一般采用单一电源，单一电源是指开关电源中只有一个振荡和稳压电路。
大屏幕液晶电视中的开关电源通常采用双电源，双电源结构指开关电源由两个基本完全独立的开关电源组成，每个电源有各自独立的振荡和稳压电路。
液晶电视中的开关电源不论是单电源还是双电源，通常其交流220V整流滤波电路只有一个（共用）。
一、海信TLM32E29液晶电视开关电源工作原理海信TLM32E29液晶电视开关电源实物图如图4.1所示。
图4.1是该开关电源的正面俯视图，从图中可以看出，液晶电视开关电源中的管状元件、中功率三极管、大功率三极管、大功率电阻和厚膜集成电路几乎全部安装在电路板的正面。
图4.2是该开关电源的背面俯视图。
电源中的片状元件几乎全部安装在该面上。
图4.1海信TLM32E29液晶电视开关电源实物图图4.3是海信TLM32E29液晶电视开关电源的电路原理图。
从图中可以看出，该开关电源主要由集成块NCP1207、NCP1217和开关变压器T801、T802以及开关管V801、V802组成。
该开关电源通过XP801、XP802、XP804三个接口与外部电路相连。
其中：XP801为交流220V电压进线接口，220V交流电压经该接口进入电源板；XP802接口不仅通过连接线与逆变器相连，还通过电源板上的布线与接口XP804相连，该接口输往逆变器的电压有＋24V电压和对逆变器工作状态进行控制的开/待机控制电压；XP804通过连接线与信号处理板相连，开关电源输出的＋5V、＋12V电压通过该接口送往信号处理板，信号处理板输出的开/待机电压通过该接口送往电源板和XP802接口。
LCD液讲义晶显示器结构原理
• ⑷节省空间。抛掉了庞大的CRT及其它元器件，使整机 机身厚度不超过6cm，薄得可以贴在墙上，能节省存放 空间
• ⑸节省能耗。液晶电视的最大耗电量为65W，比 传统电视机节能70%，非常受消费者欢迎。
• 电源板和背光板有时 会做在一起也就是所谓的电源背光二合一 板。
• 4、 液晶屏：液晶显示用模块，它是液晶电视的核心部件，其包 含液晶板和驱动电路。
• 其中,液晶屏是液晶显示器内部最为关键的部件，它对液晶显示 器的性能和价格具有决定性的作用。
液晶屏显像的工作原理
• 液晶电视(LCD)是指用液晶屏做显示器的电视机。 • 液晶电视屏幕由超过二百万个红、绿、蓝三色液晶光阀组成，液
• 从上面的切面结构图来看, 在上下两层玻璃间, 夹着液 晶, 从而形成了平行板电容器, 我们称之为 CLC(capacitor of liquid crystal)。 它的大小约为 0.1pF, 但是实际应用上, 这个电容并无法将电压保持到下一次 再更新画面数据的时候。也就是说当 TFT 对这个电容 充 好电时, 它并无法将电压保持住, 直到下一次 TFT 再对此点充电的时候。(以一般 60Hz 的画 面更新频率, 需要保持约 16ms 的时间。) 这样一来, 电压有了变化, 所显示的灰阶就会不 正确 。因此一般 在 面板的 设计
