局部放电检测仪
GIS局部放电检测仪
德国PDSG公司局部放电试验仪介绍ICMsystem 系列上图为ICMsys8独立8通道局放仪，内含噪讯抑制模块（闸门/Gating）、8个独立局放讯号撷取模块信道、高分辨率模拟-数字转换卡、电源供应器、通讯模块（RS-232 ＆ GBIP）、讯号同步与8信道的试验电压撷取单元。
配置不同的组件可完成下列六大功能：一、工频（AC）、变频、极低频耐压局放。
二、直流（DC）局放三、无线电干扰电压（RIV）测量。
四、IEC认可的选频局放测量（Spectrum）五、GIS或变压器的定位测量。
六、GIS或变压器的极高频（UHF）测量ICMsys4独立4信道局放系统到货点检(内含ICMsys4主机、匹配阻抗x4、前置放大器x5、抑制噪声耦合互感器CT1 x1、标准方波校正讯号产生器x1、同轴电缆相同颜色两条x 各4组、使用手册与专用软件)本系统可分为多种应用，8通道可同时测量变压器的三相高压侧、及低压侧的局部放电(PD)、无线电干扰(RIV)、亦可选购选频的局放测量(Spectrum)、差动抑制噪声的闸门功能(Gate)为标配，根据不同的耦合传感器（选购）也可用来测量极高频的局部放电(UHF)，当发现变压器有局放缺陷时，可换装超音波探头，并搭配其专用超音波局部放电定位软件、找出变压器内部的放电位置（请参考下图）。
上图为8通道试验回路示意图下图：以ICMsys4 4通道，应用于干式变压器，三相感应电压局部放电试验屏蔽室内的配置，PD的背景噪讯低于2pc右图：试验电源由发电机输出，经由自耦变及升压变，将试验电源输入到试品变压器的低压侧左图：从高压侧将感应电压讯号接至PD耦合分压器，再经由匹配阻抗将讯号分为局放、试验电压、与频率讯号，再由前放将PD讯号放大输出至ICMsys4的测量接口。
图左：二合一型的100KV分压器和PD耦合测量阻抗图右：亦可搭配现有耦合分压器，PDSG可以提供各种不同的的匹配阻抗与前置放大器上图：局部放电专用试验控制柜，可采用国内生产的工业级计算器与打印机，以方便后续的计算机维修服务，完全避免进口产品维修不易、后送国外原厂的困扰。
局部放电检测仪(mini TEV)判定导则
局部放电检测仪（mini TEV）判定导则一、基本原理电气设备在发生局部放电的过程中，将产生电磁波，电磁波首先传到金属外壳的内表面，然后从金属箱体的内表面通过箱体的连接处或绝缘衬垫等处传播出去，同时产生一个暂态对地电压（TEV）信号，通过设备的金属箱体外表面而传到地下去（如下图所示）。
图一原理图这种(TEV)信号的大小与局部放电的激烈程度及放电点的远近有直接关系。
可以利用专门的耦合探测器进行检测。
这样相应地产生了一门在外部检测不同型号、不同电压等级的设备绝缘状况的先进技术。
为了简单明了，我们用相对的读数（dB），来描述局部放电活动程度。
通过检测局部放电产生的（TEV）信号，不仅可以对运行中的开关柜内的设备局部放电状况进行定量测试，又可通过同一放电源到不同位置的时间差异来对局部放电源进行定位，同时还可以对现场的开关设备的局部放电状况进行在线监测。
二、判断方法（1）比较法由于测量局部放电产生的暂态对地电压（TEV）信号是一种相对的测量方法，在刚开始使用此系列仪器时需对所有的待试设备做一次普测，建立相应的数据库，供设备今后的分析比较用，对某一设备的测试结果可以通过横向比较和纵向比较两种方法。
●横向比较所谓横向比较就是对同类设备的测试结果进行比较，当同类型的某一设备个体的测试结果比其它同类设备的测试果均大时，就可以此设备存在缺陷的可能性，表一为某组10kV XLPE测试结果：表一从表一可以得出电缆头6的测试结果远远地大于其它同类电缆头的测试结果,根据此测量结果，可以得出在电缆头6上发现了放电现象,需采取相应的措施。
●纵向比较所谓纵向比较，就是对同一设备不同时间的测试结果进行分析，从而比较分析得出设备的运行状况，表二是某10kV电流互感器所对应隔室的在不同时间内的测试结果：表二从以上测试结果可以得出，此电流互感器的放电强度逐渐加强，到第十个月，放电强度己达到50dB，需对此电流互感器采取相应的措施。
（2）绘制曲线法因现场干扰在所有设备上作用的一致性，我们也可以通过快速地对开关室内的所有开关柜进行测试，然后记录测试结果，将其绘制成曲线图，若曲线图平缓（如图五），说明开关柜内不存在明显的放电现象，若曲线在某个开关柜处的曲线突出（如图六），说明此开关柜存在一定的放电现象，需用缩短现场测试的周期。
CT9209 局部放电检测仪 使用说明书
CT9209局部放电检测仪使用说明书V2.3杭州高电科技有限公司地址：杭州钱江经济开发区永泰路2号-15#邮编：311107电话：*************传真：*************网站：邮箱：*************尊敬的用户：感谢您购买本公司局部放电巡检仪。
在您初次使用该产品前，请详细阅读使用说明书。
该仪器用于探测中/高压（MV/HV）设备中的局部放电源。
如果没有探测到放电，其并不意味着中高压设备中无放电活动。
放电往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。
警告：始终保持高压部分与仪器、探头和操作人员之间的安全距离。
严格遵守当地安全规则。
附近有雷暴天气时，不得进行测量。
不得在爆炸环境中操作仪器或附件。
使用产品时，请按说明书规范操作。
仪器电池报警后请关机充电。
未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
仪器运输时应避免雨水浸蚀，严防碰撞和坠落。
本手册内容没有我公司的书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。
目录1.产品概述 (1)2.引用标准 (1)3.测量原理 (1)3.1暂态地电压（TEV） (1)3.2超声波（US） (2)3.3特高频(UHF) (3)3.4高频电流互感器（HFCT） (3)4.技术参数 (5)5.仪器基本操作 (7)5.1仪器开启/关闭 (7)5.2概要信息 (7)5.3系统设置 (8)5.4TEV测量 (9)5.5US测量 (11)5.6UHF测量 (13)5.7HFCT测量 (15)5.8历史记录查看 (17)5.9外同步的使用 (18)5.10传感器的使用 (18)5.11仪器充电 (20)6.检测流程 (20)6.1TEV局部放电检测流程 (20)6.2US局部放电检测流程 (21)6.3声电联合检测 (22)6.4HFCT局部放电检测流程 (23)6.5UHF检测流程 (24)6.6生成报告流程 (25)1.产品概述局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。
局部放电检测仪操作规程
局部放电检测仪操作规程一、校准将空气开关推到闭合位置，转动操作台上的电源锁，接通电源，打开检测仪的电源开关，设备开机，并自动启动检测软件。
调节粗调增益到“0”档位。
将校准信号发生器一端接高压发生器的高压端，一端接地，打开信号发生器并选择合适的校正电荷量档位，一般选择50pC或100pC。
观察显示屏的椭圆放电量指示，和数码管放电量读数器读数，调节粗调增益档位，逐档上升，直至档位“3”，升档过程中应注意放电量读数，若超过本档位的测量范围（120），且显示屏椭圆放电指示过高（高于约2cm），应停止向上升档，并检查是否有异常或干扰过大。
升至档位“3”后，观察放电量读数器读数，并调节细调增益旋钮与校准信号电荷量一致，校准完成后细调增益旋钮不得再调节，除非再次校准。
粗调增益旋钮重新调节到“0”档位，并关闭校准信号发生器，移除连接线。
二、检测将试品正确连接到高压端和接地端。
按下“启动”按钮，连续按“升压”按钮，升压至试品工频耐压值的80%左右，并保持20至30秒，然后按“降压”按钮将电压调节至要求的局放电压值。
观察显示屏椭圆放电量指示和放电量读数器读数，若读数过小，则应调高一档，若读数超过100则应降低一档，最终读数应为放电量读数器读数乘以或除以档位相对应的倍率来确定。
档位“3”倍率为1，相邻档位倍率为10，档位“2”倍率为10，档位“4”倍率为0.1，其他各档位倍率按此类推。
读取放电量数据后，重新将增益粗调旋钮调至档位“0”，逐步降低电压，直至“零位”指示灯亮起，按下“停止”按钮。
用放电棒的导电部位碰触试品高压端进行放电。
在此项完成前禁止任何人员靠近试品以及高压发生器。
三、维护保养使用完毕后，关闭局放检测仪电源，关闭操作台电源锁，将空气开关扳至断开位置。
用防尘布改好操作台。
日常使用应对操作台和高压发生器除尘清洁，并保持干燥。
局部放电检测仪的使用步骤介绍

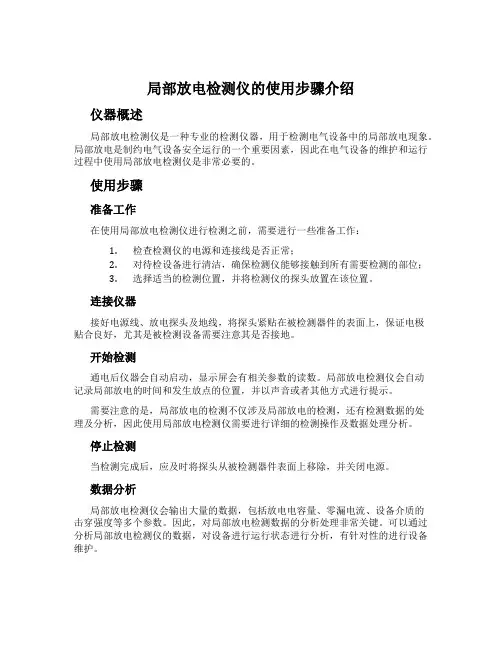

局部放电检测仪的使用步骤介绍仪器概述局部放电检测仪是一种专业的检测仪器，用于检测电气设备中的局部放电现象。
局部放电是制约电气设备安全运行的一个重要因素，因此在电气设备的维护和运行过程中使用局部放电检测仪是非常必要的。
使用步骤准备工作在使用局部放电检测仪进行检测之前，需要进行一些准备工作：1.检查检测仪的电源和连接线是否正常；2.对待检设备进行清洁，确保检测仪能够接触到所有需要检测的部位；3.选择适当的检测位置，并将检测仪的探头放置在该位置。
连接仪器接好电源线、放电探头及地线，将探头紧贴在被检测器件的表面上，保证电极贴合良好，尤其是被检测设备需要注意其是否接地。
开始检测通电后仪器会自动启动，显示屏会有相关参数的读数。
局部放电检测仪会自动记录局部放电的时间和发生放点的位置，并以声音或者其他方式进行提示。
需要注意的是，局部放电的检测不仅涉及局部放电的检测，还有检测数据的处理及分析，因此使用局部放电检测仪需要进行详细的检测操作及数据处理分析。
停止检测当检测完成后，应及时将探头从被检测器件表面上移除，并关闭电源。
数据分析局部放电检测仪会输出大量的数据，包括放电电容量、零漏电流、设备介质的击穿强度等多个参数。
因此，对局部放电检测数据的分析处理非常关键。
可以通过分析局部放电检测仪的数据，对设备进行运行状态进行分析，有针对性的进行设备维护。
注意事项1.在使用局部放电检测仪进行检测时，需关闭被检测电器的电源，并确保设备处于安全状态；2.执行检测过程中，应保证人员的安全，严格遵循各项规定；3.进行数据分析时，需充分考虑被检测对象的情况，结合其他测试数据进行综合分析。
总结局部放电检测仪是电气设备维护保养的重要工具，使用步骤基本相同，但不同的情况和被检测对象也会出现一些操作细微的差异，因此，在使用前需要仔细阅读检测仪器的说明书，并掌握相关的电学知识，确保在使用过程中能够得到准确的检测结果，从而更好地保护设备运行的安全和稳定。
局部放电测试仪的总体简介

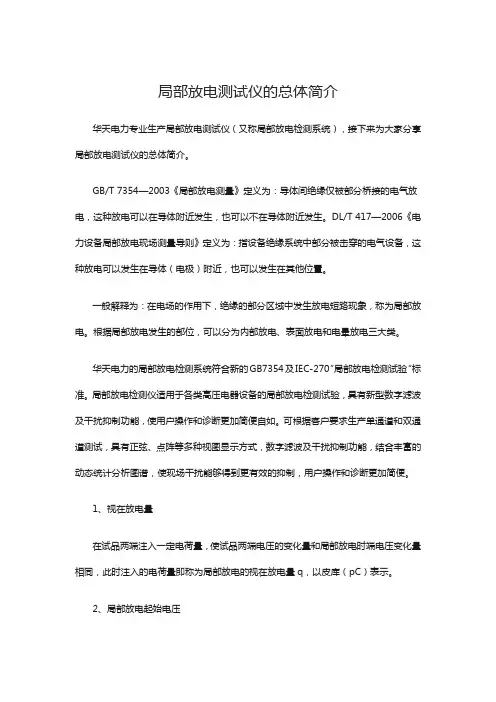

局部放电测试仪的总体简介华天电力专业生产局部放电测试仪（又称局部放电检测系统），接下来为大家分享局部放电测试仪的总体简介。
GB/T 7354—2003《局部放电测量》定义为：导体间绝缘仅被部分桥接的电气放电，这种放电可以在导体附近发生，也可以不在导体附近发生。
DL/T 417—2006《电力设备局部放电现场测量导则》定义为：指设备绝缘系统中部分被击穿的电气设备，这种放电可以发生在导体（电极）附近，也可以发生在其他位置。
一般解释为：在电场的作用下，绝缘的部分区域中发生放电短路现象，称为局部放电。
根据局部放电发生的部位，可以分为内部放电、表面放电和电晕放电三大类。
华天电力的局部放电检测系统符合新的GB7354及IEC-270“局部放电检测试验“标准。
局部放电检测仪适用于各类高压电器设备的局部放电检测试验，具有新型数字滤波及干扰抑制功能，使用户操作和诊断更加简便自如。
可根据客户要求生产单通道和双通道测试，具有正弦、点阵等多种视图显示方式，数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便。
1、视在放电量在试品两端注入一定电荷量，使试品两端电压的变化量和局部放电时端电压变化量相同，此时注入的电荷量即称为局部放电的视在放电量q，以皮库（pC）表示。
2、局部放电起始电压试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量超过某一规定值时的最低电压值，即为局部放电起始电压Ui。
3、局部放电熄灭电压试验电压从超过局部放电起始电压的较高值逐渐下降时，在试验中局部放电量小于某一规定值时的最高电压值，即为局部放电熄灭电压Ue。
4、实际电荷在电场作用下，绝缘内部发生放电，使这些空间电荷移动，放电过程中绝缘内部移动的电荷称为实际电荷Qr。
5、重复率局部放电脉冲重复率n，是在一个选定的时间内所测得的每秒钟局部放电脉冲数的平均值。
局部放电检测仪工作原理
局部放电检测仪工作原理
电气设备产生局部放电时，会产生电磁波，电磁波在向外传播时会生成一个暂态的对地电压信号。
这个信号的大小与局部放电的激烈程度及放电点的远近有直接关系。
可以利用专门的探测器进行检测，这种探测器就是局部放电检测仪。
工作原理：
局部放电测试原理是高频脉冲电流测量法（即ERA法）。
试品Ca在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ca送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。
时间窗单元控制试验电压每一周内脉冲峰值表的工作时间，并在这段工作时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。
试验电压表经电容分压器产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小由数字电压表指示。
标签:
局部放电检测仪
1。
PD-AE手持式超声局部放电检测仪
PD-AE局部放电检测仪介绍1.概述：PD-AE局部放电检测仪用于检测电力变压器、GIS组合电器、中高压开关柜、高压电缆等设备绝缘是否存在局部放电，以及分析局放的严重程度。
通过测量局部放电产生超声波信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号类型的目的。
2.功能介绍：2.1 PD-AE的输入信号选择PD-AE外接2路AE信号进行测量。
2.2 PD-AE统计图谱幅度峰值趋势图将放电脉冲每秒的最大峰值在时间轴上输出，它反映信号每秒最大峰值的变换，可以具备测量的脉冲的高灵敏度。
幅度均值趋势图将放电脉冲每秒的平均幅度在时间轴上输出，它反映信号的平均峰值的变换，可以有效抑制偶发性的干扰脉冲。
Q-Φ-N图放电强度－相位-频度统计图，将单元数据体按),( N Q 的方式进行显示，此数据体本质上是二维函数，一般需要三维方式来显示。
其中放电频度N 按伪彩方式表达，从而在二维平面显示放电的统计特征图形，便于测试和判断放电故障状态和原因。
Q-Φ图：放电强度－相位直方图，根据相应算法将单元数据体映射成一维函数，在二维平面上表达，用直方图显示，便于观察某个相位上的放电强度；Q-N 图：放电强度－频度直方图，根据相应算法将单元数据体映射成一维函数，在二维平面上表达，用直方图显示，便于观察在某个幅度下相应时段内放电的统计次数；2.3 PD-AE特征量鉴于目前PD诊断技术的发展现状，PD-AE作为一种提供用户实际使用的产品，所提供的测量参数必须概念明确、简单实用，以便取得用户的普遍认同。
基于这个原则，在电气PD专家的指导和建议下，采用如下几个特征参数幅度峰值Qp：用于描述放电信号在工频周期内的最大幅度，通常仅用于判断PD信号是否存在，单位mV幅度均值Qm：用于描述工频周期内稳定并最大的信号幅度，是评定放电水平的重要参数,单位mV幅度波动Qv：用于描述放电信号在工频周期内幅度的稳定性特征,单位mV。
PDS200局放仪
PDS200超声波/ 超高频局放检测仪1、主要技术特点：PDS200局部放电检测仪，专门用于定性检测变压器、G IS 、电缆等电力变电设备内部的局部放电的状况，直观分析局部放电的严重程度，衡量设备内部绝缘的劣化程度，使维护人员在变电设备出现绝缘劣化时能够及时发现，采取相应措施，避免设备出现短路等严重故障。
三合一的测试功能，特高频、超高频、超声波，满足对变压器、GIS等高压设备局放巡检工作可以快速识别局放信号，轻便，快速巡检操作简便，轻便小巧，适合局放的在线测量LCD电阻式触摸屏，实时查看测量结果，也可保存，下载到电脑，进行软件专家分析操作安全可靠，保证使用人员的安全，不需要其他辅助手段.2．技术规格2.1 采样速率:20MSPS2.2 采样精度:12Bit2.3 检测灵敏度：5 pC2.4 检测动态范围：7 0 dB2.5 检测信号带宽：超高频400MHz-1600MHz，2.6 超声波20KHz-200KHz,特高频巡检天线 300MHz-1500MHz2.7 同步方式：可外同步也可内同步2.8 仪器操作系统：Windows CE 6.02.9 开机启动时间：8 秒2.10 用户内存：8 G2.11 彩色显示和触摸：480*272(256色)电阻式彩色触摸屏2.12 放电种类分析：能辅助判断出电晕放电、尖端电极放电等不同类型的放电2.13 机壳详细信息尺寸（高x 宽x 深） 160*220*50mm重量 2.2 kg材料铝壳2.14 环境温度：-15 ℃-65 ℃2.14 标高：海拔3000m以下2.16 不结露的最大相对湿度:95%2.17 污秽等级：Ⅲ级2.18 最大风速：35m/s2.19 电源类型内置锂离子电池，一次充电连续工作时间不少于6 小时2.20 110V~220V交流电源。
局放检测仪原理及应用
局放检测仪原理及应用一、概述局放检测仪是一种用于检测高压设备中局部放电现象的测试仪器。
它是通过测量设备内发生的不规则放电而检测可能导致设备故障或损坏的缺陷。
局放检测仪广泛应用于各种高压设备的维护和故障排除，特别是在变压器、电缆和开关设备中更为常见。
二、原理局放检测仪的工作原理是通过测量设备的局部放电强度，来确定是否需要对设备进行修理或更换。
局部放电是指高电压设备中表面或内部的缺陷，比如介质损伤、气泡、金属毛刺或者分层等，导致电场的非均匀分布，形成放电，有可能导致设备的故障。
局放检测仪通过检测设备中的电流、电压、频率等信号来判断设备内是否有局部放电现象，进而确定设备的安全状态。
三、应用局放检测仪通常用于以下几个方面：1.变压器检测：变压器是电力系统中非常重要的设备，因此及时检测其局部放电现象对于确保设备运行的可靠性和长寿命至关重要。
局放检测仪通过检测变压器的绝缘介质，可以判断其是否受到了损伤。
2.电缆检测：电缆的绝缘也是很容易受到损坏的。
因此，通过局放检测仪检测电缆的绝缘可以提早发现绝缘缺陷，并及时维修。
3.开关设备检测：开关设备在电力系统中用于接通、分离或切断电线路。
正常工作的开关设备是保护电力系统正常运行的重要组成部分。
但是如果开关设备内发生局部放电现象，就会导致设备失效或者运行不稳定。
局放检测仪通过检测开关设备的绝缘介质是否损坏来判断设备是否损坏。
四、局放检测仪的类型局放检测仪的类型有很多，一般可以根据其工作原理分为以下几种类型：1.电容式局放检测仪：在接地电极和设备感应电极之间加上电容，测量局部放电时的电容变化。
2.磁耦合式局放检测仪：利用磁耦合构造测量局部放电信号。
3.微波式局放检测仪：使用微波相干技术来检测局部放电现象。
五、局放检测仪的优缺点局放检测仪的优点是其便于使用且可以精确地检测设备的局部放电现象，从而及时确定设备是否需要维修或更换。
此外，它也可以提高电压设备的安全性。
但它的缺点是价格较高，需要比较高的维护成本，以及对检测人员的要求很高，需要有专业的技能才能操作。
合众电气设备制造有限公司 HZJF-121 模拟局部放电检测仪 使用手册说明书
HZJF-121模拟局部放电检测仪使用手册武汉市合众电气设备制造有限公司尊敬的顾客感谢您使用本公司的产品。
在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！u慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
u安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当设备连线处联机状态时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品做联机试验前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
局部放电检测仪原理和使用说明
局部放电测试仪使用手册武汉四维恒通科技有限公司目录安全注意事项 (3)警告 (3)操作注意事项 (4)一、非侵入式局部放电活动检测 (5)二、技术参数 (7)三、结构布局 (9)四、使用操作 (11)4.1 主界面 (11)4.2 超声波测量程序 (12)4.3 TEV测量程序 (13)4.4 历史数据查看 (14)五、TEV读数说明 (16)六、使用条件 (25)七、符合声明 (25)8.1 保修 (26)8.2 范围 (26)九、售后服务 (27)安全注意事项本仪器用来检测中高压(MV/HV)设备中的局部放电源。
如果没有检测到放电，并不意味着中高压设备无放电活动。
放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。
警告●本产品仅可用在地电位上使用。
●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。
●随时确保高压部分与仪器、探头和操作员之间的安全距离。
●严格遵守电力系统安全规则。
●闪电时切勿使用本产品。
●请勿在开机后立即进行测量。
●如环境改变，请通过重启来去除环境背景值●切勿对设备及探头进行机械撞击、振动、高温加热等操作。
●切勿在易爆环境中操作本产品。
●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接联系厂家或代理商处理。
操作注意事项在使用TEV型产品时，必须遵守以下几点：1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。
将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。
2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。
尽可能在离金属体30cm 以上的距离(垂直距离)使用。
一、非侵入式局部放电活动检测1.1 概论局部放电不会使电极完全短路的电气放电。
这种放电的幅值通常都很小。
PDS300局部放电检测仪使用说明书
产品编号：PDS 300局部放电检测仪使用说明书奥达科技有限公司目录1.产品概述 (2)1.1应用领域 (3)1.2产品特点 (3)1.3技术指标 (3)1.4配置 (4)2. 产品外观 (4)3. 产品使用 (5)3.1连接天线和传感器 (5)3.2接入工频同步信号 (5)3.3连接电源线 (5)3.4开机 (5)3.5运行客户端软件 (6)3.5.1查看服务器主机状态 (6)3.5.2点对点测量模式 (7)3.5.3自动测量模式 (11)3.5.4刷新无线网络 (11)4. 产品维护 (11)4.1注意事项 (11)4.2 服务器检测 (12)4.3客户端检测 (12)4.3.1网络设置 (12)4.3.2软件安装与卸载 (15)5. 名词术语 (14)1. 产品概述1.1应用领域局部放电检测仪用于检测电力系统油浸式变压器，互感器与GIS等设备的绝缘中是否存在局部放电以及分析局放的严重程度。
通过测量局部放电产生的超高频(UHF)和超声波(AE)信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号类型的目的。
通过现场应用PDS300对设备进行测量，可以在设备运行的同时进行在线检测和诊断，判断设备是否需要停止运行。
1.2产品特点支持双通道联合测试：接入一路UHF信号和一路AE信号；如果用户有需要，可以方便的扩展升级到两路UHF信号接入。
UHF通道自动选频功能：用户在测量前可以先选择在400MHz~1600MHz范围内进行频谱扫描，这样可以预先判断出有无可疑的放电信号产生，并且测量出可疑放电信号的平均幅度，系统自动为您选择好信噪比最高的测量频段。
独特的脉冲峰值捕获技术和浮动电平机制：在掌握测量系统的本底噪声的同时，有效的滤除无用的噪声数据，捕获有用的放电脉冲。
高分辨率海量数据记录：采样点间的时间间隔是50ns, 单次测量时间最长可达无间断2天。
PDM1000 局部放电检测仪操作规程
PDM1000 局部放电检测仪厂家:北京圣泰运行参数1.环境温度: -5℃～45℃2.工作电源:内置12V锂电池,可连续工作5小时3.检测频带:特高频为500～1500Mhz,超声波为20～200Mhz4.测试范围:特高频为-80～20dBm,超声波为25～85dB操作步骤1.长按“电源”键3秒可开启或者关闭仪器电源.2.按“模式”键可循环选择特高频或超声波测量模式.3.按“图谱”可切换显示的图谱,多次按动即可循环显示各类图谱.4.按“统计”选定统计分析的时间长度,可循环选择“1S/10S/30S/合部”之间选择.5.按“设置”可设置仪器内部参数,在弹出菜单中输入密码方可生效.6.按“相位”可移动图谱的显示相位,需配合上下箭头进行调节.7.按“启动\测量”启动测量,再次按动则会停止测量,连续测量20分钟也将自动停止测量.8.按左右箭头可移动趋势图中透明窗的位置,用于选择统计分析的对像9.按上下箭头可调节显示信号的量程、相位或周期.10.按“确认”键确认当前操作,当用左右箭头键用于移动趋势图中透明窗口的位置时,按动该键可调节左右移动的步长.11.按“取消”键可取消当前操作,也可用于停止测量.注意事项1.该采用“按键+点触屏”操作方式.2.特高频UHF插孔用于链接特高频UHF传感器,仅可使用所配置的专用射频电缆(1.2m及10m长度各一根),否则将影响信号的检测灵敏度.3.超声波AE插孔用于链接超声波AE传感器,仅可使用所配置的1.2M长度电缆,并且张结合面涂抹薄薄一层的硅油作为声耦合剂,否则将影响信号的检测灵敏度;传感器应轻放轻拿,必要时可使用专门配置的磁座吸附在设备外壳上.风险预控1.特高频法检测范围为5-10米,检测点少,检测效率高,适用于在线巡检及在线监测.2.超声波法的有效检测范围小,仅在0.5米内,故检测点较多,检测效率相对较低.3.特高频法对各种放电缺陷均较敏感,即使采用体外传感检测方式也可获得足够高的检测灵敏度.4.超声波法对发生在GIS壳体上的颗粒振动及放电缺陷较为敏感 ,但对GIS中心导体及盘式绝缘子上的缺陷,通常缺乏足够的检测灵敏度.紧急措施1.按“取消”键停止测量.2.长按“电源”键3秒可关闭仪器电源,进行错误排查.。
局部放电检测仪原理与使用说明
局部放电检测仪原理与使用说明局部放电是指在绝缘体内部或表面上由于电场强度超过局部击穿强度，导致的电荷释放现象。
在电力设备中，局部放电是一种常见的故障现象，它会导致绝缘体老化、击穿甚至设备烧毁。
因此，及早发现局部放电现象并进行处理非常重要。
此外，局部放电检测仪还可以通过数据处理和图像显示，提供故障诊断和预测功能。
它能够记录和存储检测数据，进行数据分析和趋势监测，为设备维护和管理提供科学依据。
使用局部放电检测仪需要注意以下几点：1.在使用前，应检查仪器的各项功能是否正常并进行校准。
确保仪器的准确度和稳定性。
2.在检测前，应对被测设备进行清洁，并确保设备处于安全断电状态。
避免任何可能的电击和伤害。
3.根据被测设备的特点和检测要求，选择合适的传感器，并正确安装在设备上。
确保传感器与设备的接触良好。
4.在检测过程中，应按照仪器的操作说明进行操作，并根据实际情况调整检测参数。
例如，增加或调整检测频率和采样速率，以提高检测灵敏度。
5.检测过程中，应密切观察仪器上的显示数据和报警提示。
一旦出现异常，应及时停止检测并进行故障分析。
6.检测完成后，应记录检测数据，并进行数据处理和分析。
通过对数据的比较和趋势分析，可以找出故障的原因和位置，并制定合理的维修方案。
总之，局部放电检测仪是一种重要的电力设备检测工具。
它能够快速、准确地检测电力设备中的局部放电现象，并提供故障诊断和预测的功能。
正确使用局部放电检测仪，可以帮助用户及时发现和处理设备故障，保证电力系统的安全运行。
开关柜局部放电在线检测仪(PDM1000)
开关柜局部放电在线检测仪（PDM1000）开关柜局部放电在线检测仪（PDM1000）产品简介采用非侵入检测方式，通过超高频电磁波（UHF，又称特高频法）及超声波（AE，又称声发射法）体外传感原理，实现局部放电的检测和定位，适用于对高中压开关柜的绝缘缺陷进行在线检测和诊断，并可在几秒内得到测试结果，是开展状态监测及故障诊断的有效手段，也可用于开关柜、GIS组合电器、电缆终端接头、干式变压器、互感器等设备的局部放电在线检测或局放在线巡检。
目前，10kV、35kV金属封闭开关成套设备广泛用于电力系统的各个变电站。
当开关柜内部的高压电气设备发生局部放电时，放电产生的电磁波将通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态电压，通过设备的金属箱体外表面而传到地下去。
因此，对开关柜内局部放电的检测，既可使用地电波法测量暂态对地电压（简称TEV），也可使用超高频法直接测量局放产生的UHF电磁波信号。
由于超高频法的检测频率在300MHz以上，可有效避开现场电晕放电及通讯干扰的影响，故在抗干扰能力及检测灵敏度方面明显优于地电波法（检测频率不超过60MHz），且可通过非进入方式，在开关柜观察窗及柜体缝隙附近检测局放产生的电磁波信号。
PDM1000局部放电在线检测仪，由北京圣泰实时电气公司生产，具有如下技术优势：1、非侵入检测方式，不影响电气设备的运行安全；2、采用超高频及超声波局放检测技术，抗干扰能力强，可连续检测局放特高频及超声波信号的变化；3、超高频电磁波和超声波联合检测，适应性好，可信度高；4、可检测、定位并判断PD、颗粒、凸起、松动缺陷；5、定向遥测的特高频传感器，不需与被测设备接触；6、定位功能的超声波传感器，从设备外壳检测信号；7、手持式结构、锂电池供电，全自动测量，智能判断放电类型，并提供直观的特征棒图及丰富的谱图；8、采用Windows操作方式，具备数据存储、重放及图形导出功能，检测结果可直接嵌入到测试报告中。
PD2900局部放电检测仪
PD2900局部放电检测仪型号：PD2900目录第一章PD2900局部放电定位仪概述......................................... 错误！未定义书签。
第二章局部放电定的原理和测试方法 ...................................... 错误！未定义书签。
1、局部放电原理.......................................................................... 错误！未定义书签。
2、局部放电带电检测的方法................................................... 错误！未定义书签。
3、产生局放的原因..................................................................... 错误！未定义书签。
第三章局部放电定位仪传感器的连接 ...................................... 错误！未定义书签。
1、电测法接线.............................................................................. 错误！未定义书签。
2、UHF超高频传感器简介及连接 ...................................... 错误！未定义书签。
3、超声波传感器简介与固定................................................. 错误！未定义书签。
4、传感器与主机的连接.......................................................... 错误！未定义书签。
5、注意事项 ................................................................................ 错误！未定义书签。
局部放电检测仪使用说明
局部放电检测仪使用说明第一章引言1.1产品概述局部放电检测仪是一种用于检测电力设备中局部放电情况的仪器。
局部放电是电力设备中常见的故障现象之一，它会对设备的安全运行产生负面影响。
局部放电检测仪可以通过对电力设备进行在线检测，及时发现局部放电故障，确保设备的安全运行。
1.2主要特点-高精度测量：局部放电检测仪采用先进的测量技术，能够实时准确地测量电力设备中的局部放电情况。
-多功能操作：局部放电检测仪具有多种操作功能，如数据采集、数据分析和故障诊断等，能够满足不同用户的需求。
-可靠稳定：局部放电检测仪采用高品质的材料和先进的制造工艺，确保仪器的可靠性和稳定性。
-易于使用：局部放电检测仪的操作界面友好，菜单简单明了，用户只需按照提示进行操作即可完成相应的功能。
第二章产品配置2.1主机2.2传感器2.3数据线2.4电源线第三章使用方法3.1准备工作将局部放电检测仪主机、传感器、数据线和电源线准备齐全。
3.2连接传感器将传感器的接口与主机的相应接口进行连接，确保连接稳定。
3.3连接电源将电源线的插头插入电源插座，将另一端连接至主机。
3.4开机操作按下主机上的电源开关，待主机显示屏显示正常后，即可进行仪器的操作。
3.5选择功能根据需要选择相应的功能，如数据采集、数据分析和故障诊断等。
3.6数据采集选择数据采集功能后，按照显示屏上的提示，对被测设备进行数据采集。
3.7数据分析选择数据分析功能后，将采集到的数据传输至主机，按照提示进行数据分析。
3.8故障诊断选择故障诊断功能后，将采集到的数据传输至主机，按照提示进行故障诊断。
第四章注意事项4.1使用前需了解被测设备的基本情况，包括设备类型、工作环境和故障历史等。
4.2使用仪器时需佩戴相关的防护措施，如手套、手指套等。
4.3使用仪器时需保持设备和仪器之间的良好连接，避免连接松动或断开造成数据不准确。
4.4使用仪器时需避免在高温、高湿、强电磁干扰等恶劣环境下操作。
4.5使用仪器时需按照操作手册的步骤进行操作，不得随意拆卸或更改仪器的部件。
上海蓝波 JF2000－局部放电检测仪 说明书
JF2000－局部放电检测仪使用说明书一、概述JF2000型局部放电检测仪是近年来新研制生产的又一新颖局部放电测试仪器，适合于高电压产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容覆盖范围大，输入单元（检测阻抗）配备合理。
经适当定标后，能直接测量放电脉冲最大放电量，能根据需要方便地选择对数刻度或线性刻度，指针式表头和数字式表头可同时显示局放值，同时还可分别测量局放量和试验电压。
二、仪器主要特性局放仪为精密测量仪器，其主要功能及技术指标与英国罗宾逊公司TYPE—700相同，具体技术参数如下：1.放大器频带：低频10、20、40kHz；高频80、200、300kHz；放大倍数：120dB；2.定标脉冲发生器：校正方波电压幅值：10mV～4V分11档校正方波电压前沿： 100ns校正方波电压波尾： 200 s放电量定量范围（高压注入电容为100pF时）为：1、2、4、5、10、20、40、50、100、200及400pC重复频率：与时基频率相同50Hz。
脉冲旋转：0～3600分二个范围。
3.放电量表（pC表）对数刻度：0～10～100线性刻度：0～100数字表头：0～100精确度： ±10%非线性： ±10%；4.数字电压表（kV表）局放仪上配有数字高压电压表，经外配高压分压器后，测量精度： ±3%，通过转换开关可选择显示局放pC值或高压kV值；5、椭圆时基5.1频率：50Hz；5.2旋转：以300为一档，可1200旋转；5.3显示方式：椭圆——直线。
三、系统工作原理本机的局部放电测试原理是脉冲电流法（即ERA法）。
试品产生局部放电时，放电脉冲信号经耦合电容送入输入单元仪器予以拾取，再经前置放大器及主放大器后，信号幅度放到足够大，在波形显示器的椭圆扫描基线上显示放电脉冲；同时也送至放电量表显示放电脉冲的峰值。
门单元控制试验电压的每一周期内放电量表的工作时间，并在该段时间内将显示器上的波形加亮显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PDV5局部放电检测仪目录PDV 5 (1)1 产品概述 (3)2 检测原理 (4)3 仪器操作 (4)4传感器操作 (5)5仪器的功能 (6)5.1 频谱扫描 (7)5.2 启/停测量 (7)5.3结果显示 (7)5.4放电类型识别 (8)5.5抗干扰 (8)5.5.1 主要干扰类型 (9)5.5.2 仪器对干扰的抑制 (9)5.6 数据回读浏览 (9)5.7 自动更新 (10)5.8 数据导出 (10)5.9 帮助 (10)6使用条件 (10)7性能指标 (10)8现场测量方法与注意事项 (11)附录A GIS 局部放电的典型图谱 (14)附录B 干扰信号的典型图谱 (15)附录C 检测数据的要求 (16)附录D 术语和定义 (16)1 产品概述局部放电测量有助于发现以SF6气体作为绝缘介质的气体绝缘金属封闭开关设备（以下简称GIS，包括HGIS和罐式断路器等）内部的多种绝缘缺陷，是诊断GIS健康状态的重要手段。
在GIS制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。
为此，我们精心设计了PDV5局部放电检测仪，专门用于定量检测GIS等电力变电设备内部的局部放电的状况，直观分析局部放电的严重程度，衡量设备内部绝缘的劣化程度，使维护人员在变电设备出现绝缘劣化时能够及时发现，采取相应措施，避免设备出现短路等严重故障。
PDV5局部放电检测仪采用目前流行的超高频和超声波检测局部放电的方法，通过外置的UHF天线接收GIS内部局部放电辐射和产生的超高频和超声波信号，能有效检测到设备内部产生的微弱局部放电信号。
PDV5在使用上以超高频为主要检测方法，超声波为辅助检测手段。
PDV5具有如下特点：①单通道设计，可以选择接入超高频传感器或者超声波传感器。
②便携式设计，维护人员能随身携带，并且一个人就能实施局部放电的检测过程。
③操作过程简单，通过仪器上的快捷按键就能轻松完成整个检测，方便现场人员使用。
④在检测过程中自动实时进行局部放电智能化诊断，并且将判断结论显示在仪器界面上，帮助现场工作人员分析局部放电类型。
⑤具备连续检测和存储数据的能力，数据能通过外插U盘的方式导出。
⑥在检测过程中实时显示放电幅度趋势图，Q-N-Φ图（PRPD）, 特征棒图，有经验的现场分析人员可以清楚的观测到设备内部产生的局部放电的时域和相域的特征，从而判断局部放电严重程度和类型。
2 检测原理电气设备在使用过程中，绝缘子表面逐步产生缺陷，在局部出现的微小放电的物理状况。
检测局部放电是诊断电力设备绝缘状态的重要办法。
GIS局部放电的起因有如下几种：1.导体上的毛刺或颗粒 4. 自由移动的带电颗粒2.壳体上的毛刺或颗粒 5. 盆式绝缘子上的颗粒3.悬浮屏蔽（接触不良） 6. 盆式绝缘子内部缺陷从能量的角度来看，放电是能量的一个瞬时的爆发，是电能以声能、光能、热能、电磁能，气体形式（臭氧、一氧化二氮）等形式释放出去的一个过程，可采用多种手段进行测量。
目前局部放电的检测手段主要有如下4种：传统检测法（实验室常用，不适合在线）超高频（UHF）检测法（检测灵敏度高，适合现场）超声波（AE）检测法（检测灵敏度高，适合现场）气体分析法（检测灵敏度低，反应速度慢）UHF检测法和AE检测法适合现场检测应用，可以相互补充。
在变电站现场，由于受电磁环境、检测设备和试验电源等条件的限制，通常难以对GIS进行常规的脉冲电流法检测。
实践经验表明，局部放电超高频检测方法具有检测灵敏高和抗干扰能力强的特点，适用于发电厂和变电站现场条件下的GIS局部放电测量。
目前电力行业内已经认可此方法，并且有相应的技术规范。
3 仪器操作步骤一：将UHF天线接入仪器UHF通道输入接口。
步骤二：将AE探头与调理放大器连接后接入仪器AE通道接口。
步骤三：用户佩戴好仪器后，通过上方面板，打开电源开关，系统启动，便可进入测量状态工作。
步骤四：在仪器操作界面上选择测量频段，设置测量参数，启动测量后，通过仪器界面观察局部放电脉冲特征。
注：在环境恶劣的条件下，需对仪器进行相应保护措施，以免对仪器造成损伤。
4传感器操作将UHF传感器靠近运行中的GIS盆式绝缘子与金属法兰的的接缝附近就可以得到信号，不需要对GIS做任何改动，不需停电，不影响GIS的正常运行。
外置的UHF传感器应置于未包裹金属屏蔽的GIS盆式绝缘子外侧或GIS壳体上存在的介质窗处，注意：当GIS盆式绝缘子外包金属屏蔽时，需要对金属屏蔽开窗。
传感器安装不应影响设备美观。
需要使用超声波（AE）传感器时，需要将超声波传感器紧贴GIS壳体表面(为了保证传感器与GIS壳体良好紧密的接触，应在超声波传感器表面涂抹硅胶)并且连接好超声波前置放大器。
传感器布置应保证GIS内部发生在任何位置的局部放电都能够被有效传感，在此前提下，传感器应尽量安装在GIS关键设备附近，包括断路器、隔离开关、电压互感器等。
对于长直母线段测点间隔宜为5-10m。
5仪器的功能5.1 频谱扫描用户在待机状态下按下“频谱扫描”键后，系统自动在400MHz-1600MHz范围内以25MHz-50MHz带宽对每个频段进行扫描，计算出每个频段的信噪比，并自动选择出干扰最小，信噪比最高的频段作为测量的频段。
5.2 启/停测量用户在数据采集前，需要对所需采集数据自定义范围，选择相应的频段，时间范围，脉冲宽度（若不进行选择，系统确认为默认值），选择确定后，点击键盘上的“启动/停止”键，仪器开始进行数据采集，如需停止采集需再次按下“启动/停止”键。
测量结束后，系统会提示用户是否保存测量的数据，用户可根据自身需要，进行选择。
对已经保存的数据，用户在浏览后能够选择是否“删除”。
5.3结果显示趋势图：反应放电幅度（峰值和均值）随时间变化的关系；PRPD图( -q-n图）：反应放电幅度，相位，次数的关系，用二维伪彩图的形式表达出来；特征棒图：Qp:表示固定时间尺度下，所有放电脉冲的最大峰值。
Qm:固定时机尺度下，所有放电脉冲的最大峰值。
F1:固定时间尺度下，所有放电脉冲的50Hz的相关性，在相位分布上表现为单峰特征。
F2:固定时间尺度下，所有放电脉冲的100Hz的相关性，在相位分布上表现为双峰特征。
Qp, Qm反映放电幅度的统计特征，F1与F2反映放电相位的统计特征。
反映的统计特征与放电类型密切相关。
相位图：反应放电幅度（峰值和均值）随相位变化的关系5.4放电类型识别在测量过程中，系统对测量的数据实时分析并进行智能判断，并将判断结果自动分类，类别如下：1--悬浮电位放电2--绝缘子内部气隙放电3--绝缘子沿面放电4--尖端毛刺放电5--自由颗粒放电6—外部干扰7--没有明显放电特征系统会自动给出所识别结果的数据和置信度，并在屏幕下方的状态栏中显示出来。
5.5抗干扰现场干扰将降低局部放电检测的灵敏度，甚至导致误报警和诊断错误。
因此，局部放电检测装置应能将干扰抑制到可以接受的水平。
5.5.1 主要干扰类型GIS局部放电特高频检测中主要存在以下几类干扰形式：1)移动通讯和雷达等无线电干扰；2)变电站架空线上尖端放电干扰；3)变电站高电压环境中存在的浮电位体放电干扰；4)照明、风机等电气设备中存在的电气接触不良产生的放电干扰；5)开关操作产生的短时放电干扰。
5.5.2 仪器对干扰的抑制PDV5局部放电检测仪在设计上充分考虑到测量现场复杂的电磁环境，采取了多种抗干扰措施。
选用400M-1600MHz 频段范围的UHF 传感天线，避开架空线上的电晕主能量频段。
采用仪器的频谱扫描功能可以在400M-1600MHz范围内以25MHz或50MHz带宽对每个频段进行扫描，计算出每个频段的信噪比，并自动选择出干扰最小，信噪比最高的频段作为测量的频段。
仪器在采集单元部分采用取得专利的脉冲特征提取技术，可以有效的减少移动通讯或雷达等干扰信号的输入。
5.6 数据回读浏览在测量结束后，PDV5仪器提供前后页翻页浏览数据的功能，用户可以查看整个测量过程不同时刻的数据。
也可以读取已经存储的数据文件来了解一个测量过程不同时刻的数据。
一旦用户在测量结束后保存了数据文件，用户可随时查看测量过程中任何时刻的数据的统计特征和以及原始脉冲数据。
软件提供选择“时间尺度”的功能，可以选择10，30，60秒来进行统计，只需移动趋势图上的透明透明条到想要查看的时间位置后，结合时间尺度来查看数据。
5.7 自动更新当PDV系统中的软件需要升级时，用户可以在U盘根目录的PDVUpdate文件夹中拷入厂家的更新文件后，直接插入PDV5仪器的USB接口，PDV5自动检测文件的版本信息后自动重新启动仪器来更新软件。
5.8 数据导出U盘插入仪器USB接口后，仪器会自动检测到U盘插入，并提示是否导出数据，选择导出后，仪器会把本地存储器上的测量数据文件复制到U盘上。
本仪器最大可支持U盘为8G。
5.9 帮助顶级菜单中“帮助”，进入后将以图形化方式向您展示PDV5仪器的快速指南。
从快速指南中您将了解仪器底部菜单的操作流程。
帮助还向您提供了校准PDV5系统的工具，分别是触摸屏和时钟的校准。
这两项在仪器出厂前已经进行了校准，一般用户不需要再次校准。
但是如果您发现仪器出现触摸屏和时钟的偏差，可以在这里进行校准，可以有效避免硬件的偏差给您的测量过程带来困扰。
6使用条件环境温度：-15℃-65℃标高：海拔3000m以下不结露的最大相对湿度:95%污秽等级Ⅲ级最大风速35m/s7性能指标8现场测量方法与注意事项本仪器为内置式锂电充电电池，在使用仪器前，请确保电量饱和，以免在数据采集过程中出现断电，引起数据丢失。
本仪器为便携式局部放电检测仪，通过配套背带可随身携带。
用户佩戴好仪器后，通过上方面板，打开电源开关，系统进入待机状态，便可开始进入工作状态。
在现场检测时，UHF传感器靠近运行中的GIS盆式绝缘子与金属法兰的的接缝附近，观测是否有局部放电脉冲信号在现场检测时，AE传感器通过吸附或捆扎在设备外壳上，但需要频繁变换检测部位；在局部放电带电检测中，如果检测到放电信号，并确定为GIS内部的局部放电，则可以把所测波形和谱图与典型放电波形和谱图进行比较，确定其局部放电的类型。
局部放电类型识别的准确程度取决于经验和数据的不断积累，目前尚未达到完善的程度。
在实际检测中，当检测结果和检修结果确定以后，应保留波形和谱图数据，作为今后局部放电类型识别的依据。
在局部放电带电检测中，如果检测到放电信号，同时定位结果位于重要设备如断路器、电压互感器、隔离开关、接地刀闸或盆式绝缘子处，则应尽快安排停电检修。
如果放电源位于非关键部位，则应缩短检测周期，关注放电信号的强度和放电模式的变化。
在带电测量过程中，在GIS的高电压位置，如GIS的变压器和线路出线套管，请注意保持传感器及其电缆线和裸露的高压部件的安全绝缘距离，否则可能危及人身安全。
