输出过压保护电路的原理

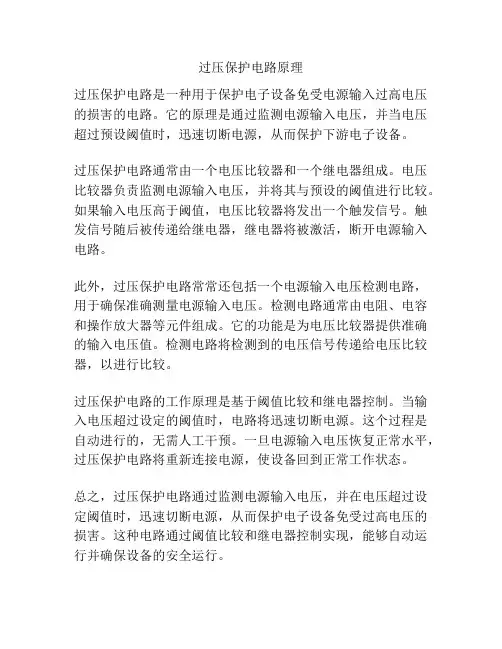

过压保护电路原理
过压保护电路原理
过压保护电路是一种用于保护电子设备免受电源输入过高电压的损害的电路。
它的原理是通过监测电源输入电压，并当电压超过预设阈值时，迅速切断电源，从而保护下游电子设备。
过压保护电路通常由一个电压比较器和一个继电器组成。
电压比较器负责监测电源输入电压，并将其与预设的阈值进行比较。
如果输入电压高于阈值，电压比较器将发出一个触发信号。
触发信号随后被传递给继电器，继电器将被激活，断开电源输入电路。
此外，过压保护电路常常还包括一个电源输入电压检测电路，用于确保准确测量电源输入电压。
检测电路通常由电阻、电容和操作放大器等元件组成。
它的功能是为电压比较器提供准确的输入电压值。
检测电路将检测到的电压信号传递给电压比较器，以进行比较。
过压保护电路的工作原理是基于阈值比较和继电器控制。
当输入电压超过设定的阈值时，电路将迅速切断电源。
这个过程是自动进行的，无需人工干预。
一旦电源输入电压恢复正常水平，过压保护电路将重新连接电源，使设备回到正常工作状态。
总之，过压保护电路通过监测电源输入电压，并在电压超过设定阈值时，迅速切断电源，从而保护电子设备免受过高电压的损害。
这种电路通过阈值比较和继电器控制实现，能够自动运行并确保设备的安全运行。
过压保护电路原理
过压保护电路原理
过压保护电路是一种常用的电子保护装置，用于防止电路或电器设备受到过电压的损坏。
其工作原理是通过监测电路中的电压来判断电压是否超过了设定的安全范围，一旦检测到过压情况，就会采取相应的措施来保护电路或设备。
过压保护电路通常由以下几个主要组成部分构成：
1. 电压检测器：通过采集电路中的电压信号来实时监测电压的变化情况。
电压检测器通常采用电阻、电容、二极管等元件构成的电路来完成。
2. 比较器：将电压检测器采集到的电压信号与设定的安全阈值进行比较，判断是否发生了过压。
比较器可以是模拟或数字电路，其功能是判断输入信号是否超过了设定的阈值。
3. 控制器：一旦过压被检测到，控制器会向保护电路发送信号，触发相应的保护措施。
控制器可以是逻辑门电路、微处理器或专用的保护芯片。
4. 保护措施：过压被检测到后，保护措施会被激活以保护电路或设备。
常见的保护措施包括切断电源、短路电流、引入电阻、电容等，以消耗过多的电压或将其分流。
过压保护电路的工作原理是通过不断监测电路中的电压，并判断是否超过设定的阈值，一旦超过阈值，则触发保护措施以防
止电路或设备的损坏。
这种电路广泛应用于各种电子设备和电路中，保护电子器件免受过电压的损坏。
开关电源各功能电路详解
开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
UC3843开关电源经典讲解
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
输出过压保护电路
输出过压保护电路①输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
在测试与测量应用中，必须为放大器、电源以及类似部件的输出端提供过压保护。
实现这一任务的传统方式是在输出节点中增加串联电阻，并在电源线路或其它阈值电压上增加箝位二极管（图1）。
这个电阻大大减小了电流输出的能力，以及低阻负载的输出电压摆幅。
另外一种方案是用保险丝或其它限流器件，它优于这些箝位电路的高吸能能力。
当源电阻R6上的压降大于耗尽型MOSFET Q1与Q2的栅极阈值电压时，图2电路是作为一个双极电流源，从而限制了通过箝位二极管的电流。
这种方案的缺点是在过载条件下，串联元件上有大的功耗。
②有一种合理的方案是当输出端子上存在过载电压时，将放大器输出节点与输出端子断开一段时间。
几十年来，工程师都在音响功率放大器中使用机电继电器完成这种串联断接，不过原因不同，他们是用于扬声器保护。
SSR（固态继电器）（包括光电子、光伏电池、OptoMOS和PhotoMOS器件）适合完成中等强度电流的负载断接任务，因为其控制端与负载端之间有电流绝缘。
③图3中的串联保护电路使用一只串接的大电压SSR，切断放大器的输出端。
当输出电压升高到正基准电压以上或低于负基准电压阈值时，就会使IC2或IC3比较器变换自己的输出状态，通过与逻辑器件IC5关断SSR IC4。
图4显示了实现这种方案的简单电路。
图4中的电路只需要少量外接元件，使用一只SSR作输出过压保护。
上升的过压使IC2中的两只晶体管截止，切断了流经IC3控制LED的电流。
继电器IC3打开，保护放大器与箝位二极管。
该电路经过了一系列Clare、Matsushita Electronic Works和Panasonic SSR的测试，它们有的带内部电流保护，有的不带。
公司常用保护电路原理介绍
14 Emerson Confidential
过温保护电路举例 (1)
VCC2 R235 3.6k 1206 HO T 1 3 2 R229 1 2 K104 20K 0805 1% PRO TECT D207 BAV70
8 7 6 5 Vref Vcc OUT GND U803 COMP 1
Vfb 2
Isense 3 R/CT 4
UC3843 R848 10K V808 2N4403 R859 2 100 D818 1 1N4148 C840 330U/25V +
图一、 DC-DC软启动电路
19 Emerson Confidential
6 Emerson Confidential
过流保护电路实例（1）
2 3
VREF IRF640 C14 0.47U VinO
7 6 1
8
T2
4 5
2 3
R22
CT1001C J4
8 7 6 5
N1 1.5K
O J4 CT R19 R20 2 IS1 16 3 1 IS2 R17 C11 220P R15 47K R16A R R16 8.2 C12 R18 0.01U 1K 470 J4 J4 IS3 D6 BAW56
图6.过温保护电路实例1
Vcc2( 辅助电源)：+15V HOT (过温信号)：高电平有效（＞5V） PROTECT(控制保护信号)：高电平有效（＞5V）
15 Emerson Confidential
过温保护电路举例
单片机5v过压保护电路
单片机5v过压保护电路一、引言随着电子技术的不断发展，单片机在各领域应用日益广泛。
为确保单片机系统稳定可靠运行，过压保护电路设计显得尤为重要。
本文将介绍一种5V过压保护电路，旨在为单片机系统提供有效的过压保护。
二、5V过压保护电路原理1.过压保护必要性过压保护是为了防止单片机系统在供电电压超出正常范围时受到损坏。
当输入电压高于单片机工作电压时，过压保护电路能及时动作，将电压控制在安全范围内。
2.5V过压保护电路工作原理5V过压保护电路主要由稳压器、比较器、晶体管、电容和电阻等元件组成。
稳压器用于提供稳定的电源电压，比较器用于检测输入电压是否超过设定阈值，晶体管作为开关元件，实现输入电压的调整。
三、电路元件选择与设计1.稳压器选用线性稳压器，例如LM317，可提供稳定的输出电压，且具有短路保护和过温保护等功能。
2.比较器选用Operational Amplifier（如OP07），其具有高输入阻抗、低输出阻抗的特点，能够准确检测输入电压是否超过设定阈值。
3.晶体管选用硅材料NPN晶体管，如2N3904，作为开关元件。
在过压情况下，晶体管导通，将多余电压释放到地，从而实现过压保护。
4.电容和电阻电容选用陶瓷电容，如0.1uF，用于滤波和耦合；电阻选用固定电阻，如240Ω，用于限制电流。
四、电路元件布局与调试1.布局注意事项电路元件布局时，应注意以下几点：（1）各元件间相互干扰问题，尽量远离；（2）遵循信号flow，避免信号走弯；（3）电源线和地线宽度要足够，以减小电阻和电感；（4）电容尽量靠近电源输入端。
2.调试方法调试时，可通过改变比较器输入端电压，模拟过压情况，观察晶体管是否能够及时动作，将电压控制在安全范围内。
同时，检查各元件工作状态，确保电路正常工作。
五、应用实例1.某单片机系统过压保护电路设计以某单片机系统为例，其工作电压为5V。
根据实际需求，设定过压保护阈值为7V。
选用LM317线性稳压器、OP07运算放大器、2N3904晶体管等元件，按照上述电路原理和布局要求，设计过压保护电路。
过电压保护器原理
过电压保护器原理
过电压保护器是一种用于保护电气设备的装置，它能够防止电路受到过高的电压而损坏。
其工作原理如下：
1. 电压感应装置：过电压保护器内部包含一个电压感应装置，通常是一个电阻和电容组成的电路。
当电路中的电压超过设定的阈值时，电压感应装置会产生相应的电信号。
2. 触发装置：电压感应装置输出的电信号被传递给触发装置，触发装置可以是电子元件如晶体管、放大器等。
触发装置的作用是放大和处理电信号，以便能够控制过电压保护器的反应。
3. 过电压继电器：当触发装置接收到电压感应装置的信号并进行处理后，会触发过电压继电器。
过电压继电器可以是一种电磁继电器，它会连接或断开电路中的开关，从而保护电气设备不受过电压的影响。
4. 过电压保护：当过电压继电器触发时，它会迅速打开电路中的开关，将电路与电源隔离，从而保护电气设备免受过高电压的影响。
过电压保护器通常会将电路直接短路，或将电路与地连接，以消耗过电压的能量。
总之，过电压保护器通过感应电路中的电压变化，并触发继电器的工作，实现对电气设备的过电压保护。
通过迅速切断电路或将电路与地连接，过电压保护器能够保护电气设备免受过高电压的损害。
ovp电路工作原理
ovp电路工作原理OVP电路，即过压保护电路（Over Voltage Protection Circuit），是一种用于保护电子设备免受过高电压损害的电路。
它通过监测输入电压，一旦电压超出设定范围，就会立即采取措施，防止过高电压进入设备，从而保护设备的安全和可靠运行。
OVP电路的工作原理可以分为以下几个步骤：1. 电压监测：OVP电路首先对输入电压进行监测。
它通常通过连接到电源输入的电压分压器或电压传感器来实现监测功能。
这些传感器会将输入电压信号降低到安全范围内的电压水平，以便进行后续处理。
2. 比较与判定：经过电压监测后，OVP电路将监测到的电压信号与设定的阈值进行比较。
阈值是根据所保护设备的规格和要求设定的，一般由电路设计师根据厂商提供的数据或经验来确定。
如果监测到的电压超出了设定的阈值，OVP电路将判定输入电压过高。
3. 触发保护措施：一旦判定输入电压过高，OVP电路将立即触发相应的保护措施。
这些措施可以采取多种形式，具体取决于所保护设备的特性和要求。
常见的保护措施包括切断电源供应、限流或电压降低等。
4. 过压保护恢复：一旦过压保护电路触发了保护措施，它需要等待一段时间来确保电压回到安全范围内，然后才能恢复正常工作。
这个恢复时间可以是固定的，也可以是根据具体情况动态调整的。
OVP电路的工作原理可以简单总结为：监测输入电压，比较与设定阈值，触发保护措施，等待电压恢复。
通过这一系列的操作，OVP 电路能够确保设备在输入电压超出安全范围时得到及时保护，避免损坏和故障。
在实际应用中，OVP电路广泛用于各种电子设备中，特别是对输入电压敏感的设备，如电源适配器、电池充电器等。
它能够有效地防止因输入电压异常而导致的设备损坏，提高设备的可靠性和稳定性。
OVP电路是一种重要的保护电路，能够在输入电压超出安全范围时及时采取保护措施，保护设备的安全和可靠运行。
它通过电压监测、比较与判定、保护措施触发和等待恢复等步骤实现其工作原理。
过压保护器原理
过压保护器原理
过压保护器是一种用于保护电气设备和系统的重要装置，它能
够在电路中检测到过高的电压，并迅速切断电源，以防止设备受到
损坏。
过压保护器的原理是基于对电压的监测和控制，下面我们将
详细介绍过压保护器的工作原理以及其在电气系统中的应用。
过压保护器的工作原理主要包括两个方面，电压检测和动作控制。
首先，过压保护器通过电压传感器实时监测电路中的电压变化，一旦检测到电压超过设定的阈值，就会触发保护器的动作。
其次，
保护器会通过内部的控制电路，迅速切断电源，以保护电气设备不
受到过高电压的损害。
在实际应用中，过压保护器通常采用电压传感器和继电器相结
合的方式，电压传感器用于监测电路中的电压变化，而继电器则用
于实现电源的快速切断。
当电压超过设定的阈值时，电压传感器会
向继电器发送信号，继电器则会立即切断电源，以保护设备不受到
过压的影响。
过压保护器在电气系统中具有广泛的应用，它能够保护各种类
型的电气设备，如变压器、发电机、电动机等，充分发挥了保护设
备和人身安全的作用。
此外，过压保护器还可以用于防止雷击、电力系统故障以及其他突发事件对设备造成的损害，提高了电气系统的稳定性和可靠性。
总的来说，过压保护器是一种非常重要的电气装置，它通过对电压的监测和控制，能够有效地保护电气设备和系统不受到过高电压的影响。
在电气系统设计和运行中，合理选择和配置过压保护器是非常重要的，可以提高设备的安全性和可靠性，降低维护成本，减少设备损坏和停机时间，是电气系统中不可或缺的一部分。
过压保护电路原理
过压保护电路原理过压保护电路是一种常见的电子保护装置，它可以有效地保护电路和设备免受过高电压的损害。
在电路设计和应用中，过压保护电路起着非常重要的作用。
本文将介绍过压保护电路的原理和工作方式，以及其在实际应用中的一些注意事项。
过压保护电路的原理是基于电压比较器的工作原理。
当电路中的电压超过设定的阈值时，电压比较器将输出一个高电平信号，触发保护电路的动作。
保护电路可以采取多种方式来应对过压情况，例如切断电源、引入阻抗等。
通过及时有效地响应过压情况，保护电路可以保护电路和设备免受损坏。
在实际应用中，过压保护电路通常与其他保护装置相结合，构成完整的电子保护系统。
这些保护装置可以包括过流保护、过温保护等，共同保障电路和设备的安全可靠运行。
同时，过压保护电路的设计和选型需要考虑到电路的工作环境、电压波动范围、响应速度等因素，以确保其能够在各种情况下可靠工作。
在设计和应用过压保护电路时，需要注意以下几点。
首先，选择合适的电压比较器和触发器，以确保过压保护电路的准确性和可靠性。
其次，合理设置过压保护电路的阈值，不仅要考虑电路的额定工作电压，还要考虑到电压波动和峰值电压的影响。
最后，需要对过压保护电路进行充分的测试和验证，确保其在实际工作中能够可靠地发挥作用。
总之，过压保护电路是一种重要的电子保护装置，它通过电压比较器的原理实现对过压情况的及时响应，有效保护电路和设备免受损坏。
在实际应用中，需要合理设计和选型过压保护电路，并注意其与其他保护装置的配合，以确保电路和设备的安全可靠运行。
希望本文能够帮助读者更好地理解过压保护电路的原理和应用，为实际工程应用提供一些参考和借鉴。
家用电路过压保护原理
家用电路过压保护原理家庭日常生活中，电器设备是必不可少的，如空调、电视、冰箱等。
然而，由于电网供电不稳定、气候变化等原因，可能导致电路出现过压情况，从而对电器设备造成损坏甚至引发火灾等严重后果。
为了保护家用电器设备的安全稳定运行，家用电路通常会采取过压保护措施。
本文将介绍家用电路过压保护原理以及常见的过压保护器。
一、过压保护原理过压保护原理是通过监测电压，当电压超过设定阈值时，通过断开电路或将电压降低至安全范围内，从而保护电器设备的安全运行。
常见的过压保护原理有两种：电压断开型和电压降低型。
1. 电压断开型电压断开型过压保护原理是当电压超过设定的阈值时，通过自动断开电路的方式切断电源供应，以保护电器设备不受过高电压的损害。
这种方式通过断开电路来阻断过压电流，从而避免电器设备的损坏。
在电压恢复正常后，过压保护器会自动恢复供电，使电器设备能够正常运行。
2. 电压降低型电压降低型过压保护原理是当电压超过设定的阈值时，通过降低电压使其回到安全范围内，从而保护电器设备的安全运行。
这种方式常见的方式是采用稳压器或电压调节器，通过调整电压大小，将过高的电压稳定在安全范围内，以避免对电器设备的损害。
二、常见的过压保护器1. 漏电保护器漏电保护器是一种常见的过压保护器，它能够监测电路中的电流流向，当电流超过预设值时，漏电保护器会迅速切断电源，以阻止过压对电器设备的损害。
漏电保护器能够同时检测人体漏电和设备漏电，具有很高的安全性能。
2. 过载保护器过载保护器是一种常用的过压保护器，它通过监控电路中的电流大小，当电流超过设定值时，过载保护器会自动切断电源，以防止电器设备因过载而损坏。
过载保护器可以根据不同电器设备的功率要求进行调节，保护电器设备的正常运行。
3. 防雷保护器防雷保护器是一种用于过压保护的装置，它能够有效地防止雷击引起的过电压对电器设备的损害。
防雷保护器通常安装在电路输入端，当雷电产生过电压时，防雷保护器会迅速引导过电压，以确保电器设备不受到雷击引起的过电压的侵害。
家用电路过压保护原理
家用电路过压保护原理家用电路过压保护原理是为了保护家庭电气设备免受电压异常增高的损害。
过压对电器设备产生的影响不可忽视，它可能引起设备内部元器件损坏、烧坏等严重后果。
因此，合理使用过压保护装置对家庭电路进行保护是非常必要的。
本文将介绍家用电路过压保护原理及其作用。
一、过压保护装置的基本原理过压保护装置是一种以保护电器设备为目的的电气装置，当电路电压异常升高时，过压保护装置能够迅速切断电路，以保护电器设备免受过压损害。
过压保护装置的基本原理是依靠过压保护器件内部的敏感元件来感应电路电压的变化，一旦检测到电压超过设定的阈值，过压保护装置会立即切断电路，以起到过压保护的作用。
二、过压保护装置的分类1. 欠压释放式过压保护装置欠压释放式过压保护装置是一种电气装置，其工作原理是通过监测电网电压的变化，当电压超过设定阈值时，装置会在数毫秒内迅速切断电路，以达到保护电器设备的作用。
该装置具有反应快、可靠性高的特点，广泛应用于家庭电路保护中。
2. 瞬时式过压保护装置瞬时式过压保护装置是另一种常见的过压保护装置，其工作原理是在电路中引入感应电流，当感应电流超过设定阈值时，装置会迅速切断电路。
该装置具有结构简单、可靠性高的特点，在家用电器保护中得到广泛应用。
三、过压保护装置的作用过压保护装置的主要作用是在电路电压异常升高时，迅速切断电路以避免电器设备受到过压损害。
其作用主要有以下几个方面：1. 保护电器设备过压保护装置能够迅速切断电路，避免电器设备受到过压损害。
在电压异常升高时，装置会立即起作用，保护电器设备免受损坏。
2. 防止火灾事故过压引起的设备损坏有可能导致电器发生短路、过热等情况，从而引发火灾。
过压保护装置的及时切断电路能够防止这种情况的发生，确保家庭的安全。
3. 保护人身安全过压保护装置通过自动切断电路，可以避免人身触电的危险。
一旦发生过压情况，装置会迅速切断电路，保护使用者的人身安全。
4. 增加设备使用寿命过压会对电器设备内部的元器件产生损伤，使用过压保护装置可以减少设备受到的过压损害，延长设备的使用寿命。
开关电源输出过压保护电路的作用原理
开关电源输出过压保护电路的作用原理
摘要: 输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
应...
输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
应用最为普遍的过压保护电路有如下几种：
1、可控硅触发保护电路：
如上图，当Uo1 输出升高，稳压管（Z3）击穿导通，可控硅（SCR1）的控制端得到触发电压，因此可控硅导通。
Uo2 电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。
当输出过压现象排除，可控硅的控制端触发电压通过R 对地泄放，可控硅恢复断开状态。
2、光电耦合保护电路：
如上图，当Uo 有过压现象时，稳压管击穿导通，经光耦（OT2）R6 到地。
过压保护自动调节电路设计原理及实现
过压保护自动调节电路设计原理及实现过压保护是一种电路保护措施，用于保护电子设备免受过高电压的损害。
在电路设计中，过压保护自动调节电路起到了至关重要的作用。
本文将介绍过压保护自动调节电路的设计原理及实现方法。
1. 设计原理过压保护自动调节电路的设计原理基于对输入电压进行监测，并根据设定的阈值对电路进行控制。
当输入电压超过预设的阈值时，电路将自动进行调节，以防止电子设备受到过高电压的损害。
设计原理的关键在于如何实现对输入电压的监测和控制。
一种常见的方法是使用电压检测电路来监测输入电压。
该电路通常由一个比较器和一个电压参考源组成。
比较器将输入电压与参考电压进行比较，当输入电压超过参考电压时，比较器将输出一个高电平信号。
在过压保护自动调节电路中，比较器的输出信号将用于控制调节电路的工作状态。
当比较器输出高电平信号时，调节电路进入保护模式，降低输出电压或通过电压分流等方式来降低电压。
当电压降至安全范围内时，比较器将输出低电平信号，调节电路恢复正常工作状态。
2. 实现方法实现过压保护自动调节电路的方法有多种，下面将介绍其中两种常见的实现方法：电压分压法和PWM调制法。
2.1 电压分压法电压分压法是一种简单有效的实现过压保护的方法。
该方法通过使用电阻分压网络将输入电压降至安全范围内。
电压分压法的实现步骤如下：1) 将电阻分压网络连接到输入电压线路上，并选择适当的电阻值来将输入电压降低到安全范围内。
2) 使用比较器来监测分压后的电压，并将其与参考电压进行比较。
3) 当分压后的电压超过参考电压时，比较器输出高电平信号，触发保护措施，如降低输出电压或切断输入电源。
2.2 PWM调制法PWM调制法是一种更精确的实现过压保护的方法。
该方法通过使用脉宽调制（PWM）来控制输出电压和电流。
PWM调制法的实现步骤如下：1) 使用传感器监测输入电压，并将其转换为电压或电流信号。
2) 使用微控制器或专用控制器来进行信号处理和PWM调制。
电路中的过压保护和过流保护
电路中的过压保护和过流保护过压保护和过流保护在电路中扮演着至关重要的角色。
它们是为了确保电路运行的安全和稳定而采取的一系列措施。
过压保护和过流保护可有效预防电路中出现过电压和过电流的情况，保护电路设备免受损坏。
本文将详细介绍电路中的过压保护和过流保护的原理、应用和常用保护器件。
一、过压保护过压是指电路中电压超出额定范围的情况，可能导致电路中的元器件发生过载、损坏甚至引发火灾等严重后果。
过压保护的功能是在电路中检测到过压情况时，迅速采取措施，将过压电源切断或将电压降至安全范围内，以保护电路元器件的安全。
过压保护的常用方法之一是采用过压保护电路。
这种电路是通过测量电压来检测过压情况，一旦电压超出设定的安全阈值，保护电路会触发并切断电源。
过压保护电路的核心元件是过压保护器件，常见的过压保护器件包括瞬态电压抑制器（TVS）、气体放电管（GDT）和过压保护二极管（VDR）等。
另一种常见的过压保护方式是采用整流器和稳压器。
整流器和稳压器可在电路中实现对过压情况的检测和处理。
通过将过压电压转换为电流信号，进而触发稳压器对电压进行调整，将电路中的电压维持在安全范围内。
二、过流保护过流是指电路中电流超出额定范围的情况，可能引起电路元器件发热、烧坏或焦糊等危险。
过流保护的目的是在电路中检测到过流情况时迅速采取措施，切断电源或限制电流流过元器件，以确保电路的正常运行和元器件的安全。
过流保护的常见方法包括熔断器和电流保护开关。
熔断器是一种自动开关设备，当电流超过额定值时，熔断器内的熔丝会熔断，切断电源。
电流保护开关则是通过电流互感器来感知电流大小，当电流超过设定的阈值时，保护开关会切断电源，以保护电路设备免受过流的危害。
除了熔断器和电流保护开关，还有一种过流保护装置被广泛应用于电路中，那就是电子式保护装置。
电子式保护装置利用电子元器件和控制电路，能够检测出电流异常，并及时触发保护装置动作，切断电源或限制电流，以实现对电路的过流保护。
开关电源芯片启动过压保护电路原理
开关电源芯片启动过压保护电路原理
开关电源芯片的过压保护电路通常是用来保护电路不受过大的
输入电压影响，以防止损坏电路元件或设备。
其原理主要包括以下
几个方面：
1. 过压检测，过压保护电路首先需要对输入电压进行检测，通
常会使用电压比较器或者其他传感器来监测输入电压是否超过设定
的阈值。
一旦检测到输入电压超过设定范围，保护电路会立即做出
响应。
2. 触发保护动作，当过压保护电路检测到输入电压超过设定范
围时，会立即触发保护动作，通常是通过控制开关电源芯片的工作
状态，使其停止工作或者减小输出功率，以减轻输入电压对电路的
影响。
3. 输出短路，有些过压保护电路还会通过输出短路的方式来保
护电路。
一旦检测到输入电压过高，保护电路会立即将开关电源芯
片的输出短路，以消耗过高的输入能量，保护电路和设备不受损害。
4. 自恢复功能，一些过压保护电路还具有自恢复功能，当输入
电压恢复正常范围后，保护电路会自动解除保护状态，使开关电源芯片恢复正常工作。
总的来说，过压保护电路的原理是通过检测输入电压、触发保护动作、输出短路等方式来保护开关电源芯片和其他电路元件，以确保整个电路系统的安全稳定运行。
家用电路过压保护原理
家用电路过压保护原理家庭用电是我们日常生活中必不可少的一部分，然而，由于各种原因，家庭电路可能会存在过压现象，这可能会对我们的电器设备和人身安全带来威胁。
因此，了解和掌握家用电路过压保护的原理非常重要。
一、什么是过压保护家用电路过压保护是一种电气设备，用于监测电压是否超过安全范围，并在发现过压情况时采取措施，以保护电器设备的正常运作和人身安全。
二、过压原因及危害1. 过电压来源过电压指的是电路中电压超过设定值的情况，导致家庭电器设备受损或烧毁。
过电压的主要来源包括以下几个方面：(1) 供电网电压异常升高；(2) 闪电击中电力线路，引起过电压现象；(3) 电网发生故障造成的短暂电压升高；(4) 家庭用电设备故障导致的内部电压过高。
2. 过电压的危害过电压对家庭电路和设备的危害不容忽视。
首先，过电压可能会导致电器设备立即失效，无法正常工作，给家庭生活带来不便。
其次，过电压还可能引发火灾，对家庭人身财产安全产生严重威胁。
三、1. 过压保护装置家用电路过压保护装置是指用于监测电压的设备，在检测到电压超过设定范围后，采取相应措施以保护电器设备和人身安全。
常见的过压保护装置有过压保护器和过电压限制器。
2. 过压保护原理过压保护装置的工作原理主要包括以下几个步骤：(1) 监测电压：过压保护装置通过安装在电路中的电压传感器，实时监测电压的变化。
(2) 判断电压是否过压：当监测到电压超过设定的安全范围时，过压保护装置会发出响应信号。
(3) 断电保护：在检测到电压过压后，过压保护装置会将断开电路的触发信号传送到断路器或隔离开关，将电流切断，从而保护电器设备。
(4) 恢复电路：当电压恢复到正常范围内时，过压保护装置会自动将电路恢复连接，确保电器设备正常运行。
四、如何选择过压保护装置在选择过压保护装置时，需要考虑以下几个因素：1. 负载容量：根据家庭用电设备的总功率来选择适当的负载容量。
2. 保护等级：根据电器设备的重要性、负载类型等因素，选择合适的保护等级。
过流过压保护电路及原理
过流过压保护电路及原理过流过压保护电路是一种用于保护电子设备免受过流和过压损害的重要电路。
在电子设备工作过程中，由于电源波动、短路等原因，会导致电流或电压超过设备所能承受的范围，从而引发设备损坏甚至发生火灾等危险。
因此，过流过压保护电路的设计和应用显得至关重要。
过流保护电路的原理是通过检测电流的大小，当电流超过设定的阈值时，立即切断电源，从而避免过大的电流对设备的损害。
过流保护电路通常采用电流传感器来实现，传感器可以感知电流的大小，并将电流信号转化为电压信号。
当电流超过阈值时，电压信号将触发控制电路，使开关断开，切断电源。
过流保护电路的设计要考虑快速响应和高精度的特点，以确保对过流情况能够及时做出反应。
过压保护电路的原理是通过检测电压的大小，当电压超过设定的阈值时，立即切断电源，从而避免过大的电压对设备的损害。
过压保护电路通常采用电压传感器来实现，传感器可以感知电压的大小，并将电压信号转化为电流信号。
当电压超过阈值时，电流信号将触发控制电路，使开关断开，切断电源。
过压保护电路的设计同样需要考虑快速响应和高精度的特点，以确保对过压情况能够及时做出反应。
在实际应用中，过流过压保护电路通常是集成在电子设备的电源模块中的。
电源模块是电子设备的核心部件之一，负责将外部电源转化为设备所需的稳定电源。
过流过压保护电路可以有效地保护电源模块和整个电子设备免受过流和过压的危害。
除了过流过压保护电路，还有一些其他的保护电路也非常重要。
例如，过温保护电路可以检测设备内部温度的变化，当温度超过设定的阈值时，立即切断电源，避免设备因过热而损坏。
短路保护电路可以检测电路中是否存在短路情况，当检测到短路时，立即切断电源，以防止电流过大导致设备损坏。
过流过压保护电路是电子设备中非常重要的保护装置。
它能够有效地检测和响应电流和电压异常情况，保护设备免受损坏和危险。
在电子设备的设计和制造过程中，过流过压保护电路的合理设计和应用是至关重要的，它不仅可以提高设备的可靠性和安全性，还可以延长设备的使用寿命。
过流过压保护电路及原理
过流过压保护电路及原理过流过压保护电路是一种用于保护电子设备免受过流和过压损害的重要电路。
在电路中加入过流过压保护电路可以有效地提高电子设备的稳定性和可靠性，延长其使用寿命。
本文将详细介绍过流过压保护电路的原理和应用。
过流保护电路主要用于检测电路中的电流是否超过设定的阈值，一旦检测到过流情况，保护电路会迅速切断电路中的电源，以防止电子设备受到损坏。
过流保护电路通常由电流传感器、比较器和触发器等组成。
电流传感器是过流保护电路的核心部件之一，它能够感知电路中的电流变化并将其转化为电压信号。
常见的电流传感器有磁性传感器和霍尔传感器等，它们可以根据电流的大小和方向产生相应的电压信号。
比较器是过流保护电路中的另一个重要组成部分，它用于比较电流传感器输出的电压信号与设定的阈值。
如果电流超过阈值，比较器会输出一个高电平信号，触发器会接收到该信号并切断电路中的电源。
过压保护电路则主要用于检测电路中的电压是否超过设定的阈值，一旦检测到过压情况，保护电路会迅速切断电路中的电源，以保护电子设备的安全运行。
过压保护电路通常由电压传感器、比较器和触发器等组成。
电压传感器能够感知电路中的电压变化并将其转化为电压信号。
常见的电压传感器有电阻分压传感器和电容分压传感器等，它们可以根据电压的大小产生相应的电压信号。
比较器用于比较电压传感器输出的电压信号与设定的阈值。
如果电压超过阈值，比较器会输出一个高电平信号，触发器会接收到该信号并切断电路中的电源。
过流过压保护电路的应用十分广泛。
在家用电器中，过流过压保护电路可以保护电视机、冰箱、空调等设备免受电网负载波动或雷电等因素的影响。
在工业自动化控制系统中，过流过压保护电路可以保护PLC、变频器、伺服驱动器等设备免受电力设备故障或短路等因素的干扰。
通过合理设计和应用过流过压保护电路，可以有效地提高电子设备的可靠性和稳定性，降低因过流和过压造成的损坏和事故。
然而，过流过压保护电路也存在一些问题，例如过于灵敏的保护电路可能会误切断电源，造成设备停机或数据丢失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

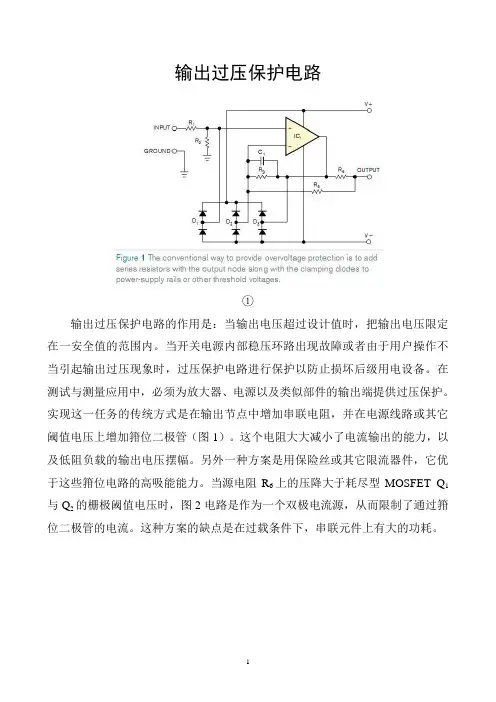

输出过压保护电路的原理
输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
应用最为普遍的过压保护电路有如下几种：
1、可控硅触发保护电路：
如上图，当Uo1输出升高，稳压管（Z3）击穿导通，可控硅（SCR1）的控制端得到触发电压，因此可控硅导通。
Uo2电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。
当输出过压现象排除，可控硅的控制端触发电压通过R对地泄放，可控硅恢复断开状态。
2、光电耦合保护电路：
如上图，当Uo有过压现象时，稳压管击穿导通，经光耦（OT2）R6到地产生电流流过，光电耦合器的发光二极管发光，从而使光电耦合器的光敏三极管导通。
Q1基极得电导通，3842的③脚电降低，使IC关闭，停止整个电源的工作，Uo为零，周而复始，。
3、输出限压保护电路：
输出限压保护电路如下图，当输出电压升高，稳压管导通光耦导通，Q1基极有驱动电压而道通，UC3842③电压升高，输出降低，稳压管不导通，UC3842③电压降低，输出电压升高。
周而复始，输出电压将稳定在一范围内（取决于稳压管的稳压值）。
4、输出过压锁死电路：
图A的工作原理是，当输出电压Uo升高，稳压管导通，光耦导通，Q2基极得电导通，由于Q2的导通Q1基极电压降低也导通，Vcc电压经R1、Q1、R2使Q2始终导通，UC3842③脚始终是高电平而停止工作。
在图B中，UO升高U1③脚电压升高，①脚输出高电平，由于D1、R1的存在，U1①脚始终输出高电平Q1始终导通，UC3842①脚始终是低电平而停止工作。
