电流表和电压表使用习题
九年级物理电流表和电压表测量练习题
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

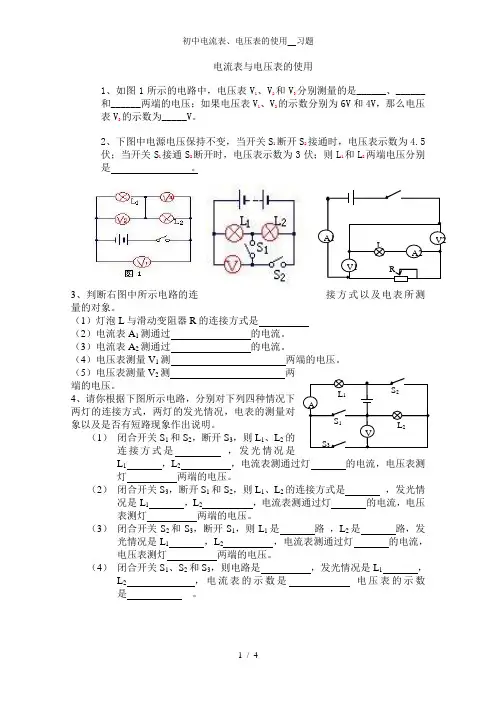

初中电流表、电压表的使用__习题
AVL 1 L 2 S 1 S 2 S 3电流表与电压表的使用1、如图1所示的电路中，电压表V 1、V 2和V 3分别测量的是______、______和______两端的电压；如果电压表V 1、V 2的示数分别为6V 和4V ，那么电压表V 3的示数为_____V 。
2、下图中电源电压保持不变，当开关S 1断开S 2接通时，电压表示数为4.5伏；当开关S 1接通S 2断开时，电压表示数为3伏；则L 1和L 2两端电压分别是 。
3、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。
（3）电流表A 2测通过 的电流。
（4）电压表测量V 1测 两端的电压。
（5）电压表测量V 2测 两端的电压。
4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1） 闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（2） 闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（3） 闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
（4） 闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是 电压表的示数是 。
LV2 A1 A2 V1 R5、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量两端的电压。
（2）如图2，电灯L 1、L 2A 测通过 的电流。
电压表V 测量 两端的电压。
（3）如图3，电灯L 1、L 2是 联。
沪科版九年级物理上册专训7 电流表和电压表的使用
专题技能训练
4．某同学用有两个量程的电压表(0～3 V和0～15 V)测量 用两节干电池串联组成的电池组的电压时，记录的 电 压 为 10 V ， 他 出 现 错 误 的 原 因 是 ____________________，实际电压是________V。
专题技能训练
【点拨】电压表所选的量程是 0～3 V，他读数时误将 0～3 V 量 程按 0～15 V 量程读数；指针在同样位置时，大量程的示数是小 量程示数的 5 倍，因此实际电压为105V＝2 V。
同学们下课啦
授课老师：xxx
HK版 九年级上
专题技能训练
专训7 电流表和电压表的使用
习题链接
1 2A 3B 4
提示：点击 进入习题
5 6D 7B
答案呈现
专题技能训练
1．如图所示的是实验室常用的一种电流表的表盘。小明在 连接电路前发现指针偏转情况如图(a)，接下来他应进行 的操作是_对__电__流__表__进__行__调__零____；当连好电路闭合开关 时，发现电流表指针偏移情况如图(b)所示，为了减小 测量误差，应做的改进 是_改__接__0_～__0_._6_A_量__程__。
(用笔画线表示导线)，要求灯 泡L1和L2串联，电压表V1测量L1两端的电压，V2测 量L1与L2串联后两端的总电压。 解：如图所示。
专题技能训练
6．如图所示的电路中，要想测出L2两端的电压，连接正确的 是( D )
专题技能训练
7．[安徽芜湖校级期中]如图所示，①、②是测量电压或 电流的仪表；当S闭合后，为了使小灯泡都能发光， 则( ) A．①是电流表、②是电压表 B．①是电压表、②是电流表 C．①是电流表、②是电流表 D．①是电压表、②是电压表
九年级物理电流和电压部分练习题
九年级物理电流和电压部分练习题：１．下列电路正确的是（）２．关于如图2所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数一定是C．它的示数可能是?D．它有一个负接线柱和两个正接线柱３.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）４．如图3所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（）(５．在如图4所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是（）A. 甲是电流表，乙是电池组B. 甲是电池组，乙是电流表C. 甲是电压表，乙是电池组D. 甲是电压表，乙是电流表６．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A;A2的读数是_______A７.如图6所示的电路中，电流表测量的是（）A.通过灯L1的电流 B. 通过灯L2的电流}C. 通过灯L1和灯L2的电流之和 D.电源供给电路的总电流８.关于电流表和电压表的使用，下列说法错误的是（）A.使用前都应检查指针是否指零B.若有两个量程，一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出图3|图4图6图7图6９.如图7所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是________表；b是________表；c是_________表。
１０．在如图8所示电路中，开关S闭合后，灯泡L1和L2正常发光。
请在图。
中圆圈内填上合适的电表符号。
１１．用图34中的器材，设计一个电路图，并画在下面的虚线框中，再根据你设计的电路图，用铅笔画线代替导线连接实物图。
１２.在图37中，闭合开关后，通过灯泡L1的电流为，通过灯泡L2的电流为，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。
判断电压表和电流表测谁的电压
LV2 A1A2V1R电流表和电压表测量练习题1、下图中电压表测量谁的电压2、下列各图中测量L 1电压的电路，正确的是（）3、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。
（3）电流表A 2测通过 的电流。
（4）电压表测量V 1测 两端的电压。
（5）电压表测量V 2测 两端的电压。
4、如图1，电灯L 1、L 2是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电压表V 测量 两端的电压。
5、如图2，电灯L 1、L 2是 联，电流表A 测量通过 的电流，电压表V 1测量两端的电压。
电压表V 2测量 两端的电压。
A 1V A 2 L 1 L 2SV 1 V 2R 1R 2P S AVa bP SAR图1 VA 2A 1 L 1 L 2图2L 2 V 2V 1AL 16、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（2）如图2，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（3）如图3，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 1测量 两端的电压，电压表V 2测量 两端的电压。
（4）、如图4，电灯L 1、L 2、L 3是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
（5）、如图5，电灯L 2、L 3是 联，然后再与L 1 联。
电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
电压表V 1测量 两端的电压，电压表V 2测量 两端的电压。
图5（6）如图6，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（7）如图7，电灯L 1、L 2是 联，电流表A 测通过 的电流。

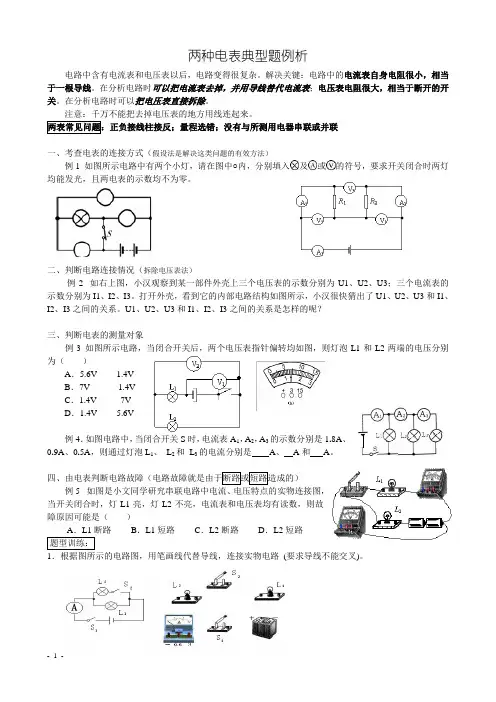

电流表和电压表的使用 习题
两种电表典型题例析电路中含有电流表和电压表以后，电路变得很复杂。
解决关键：电路中的电流表自身电阻很小，相当于一根导线。
在分析电路时可以把电流表去掉，并用导线替代电流表；电压表电阻很大，相当于断开的开关。
在分析电路时可以把电压表直接拆除。
注意：千万不能把去掉电压表的地方用线连起来。
一、考查电表的连接方式（假设法是解决这类问题的有效方法）例1 如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。
二、判断电路连接情况（拆除电压表法）例2 如右上图，小汉观察到某一部件外壳上三个电压表的示数分别为U1、U2、U3；三个电流表的示数分别为I1、I2、I3。
打开外壳，看到它的内部电路结构如图所示，小汉很快猜出了U1、U2、U3和I1、I2、I3之间的关系。
U1、U2、U3和I1、I2、I3之间的关系是怎样的呢？三、判断电表的测量对象例3 如图所示电路，当闭合开关后，两个电压表指针偏转均如图，则灯泡L1和L2两端的电压分别为（）A．5.6V 1.4VB．7V 1.4VC．1.4V 7VD．1.4V 5.6V，A2，A3的示数分别是1.8A、例4．如图电路中，当闭合开关S时，电流表A0.9A、0.5A，则通过灯泡L1、L2和L3的电流分别是____A、A和A。
例5 如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数，则故障原因可能是（）B．L1短路C．L2断路D．L2短路1．根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。
2．按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
把电流表分别接入到电路中的A 、B 、C 处，测出它们的电流，填入下表：⑴通过对上面数据的分析,可以得出是: ；⑵测量三次的目的是： ，在实验中我们可以采用 ________________________________的方法改变电流的大小从而进行三次实验；⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _______。
九年级物理电流表和电压表测量练习题讲解学习
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
电流表电压表练习题状元堂物理好题目
一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。
电压表电流表练习题
电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。
b) 仔细观察电流表的量程，并选择适当的量程档位。
c) 打开电路，记录并计算通过电路的电流值。
d) 关闭电路，断开电流表的连接。
2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。
b) 仔细观察电压表的量程，并选择适当的量程档位。
c) 打开电路，记录并计算待测电路的电压值。
d) 关闭电路，断开电压表的连接。
3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。
b) 打开电路，记录并计算通过串联电路的电流值。
c) 关闭电路，断开电流表的连接。
4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。
b) 打开电路，记录并计算并联电路的电压值。
c) 关闭电路，断开电压表的连接。
5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。
b) 设置测量仪器为交流模式，并选择适当的量程档位。
c) 打开电路，记录并计算交流电路的电流和电压值。
d) 关闭电路，断开测量仪器的连接。
6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。
b) 根据欧姆定律，运用公式 V = I * R 计算电压值。
c) 根据欧姆定律，运用公式 I = V / R 计算电流值。
d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。
7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。
b) 观察电阻表的量程，并选择适当的档位。
c) 读取并记录待测电阻的数值。
d) 关闭电路，断开电阻表的连接。
8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。
b) 根据串联电阻的计算公式，计算总电阻值。
c) 根据并联电阻的计算公式，计算总电阻值。
d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。
以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。
(word完整版)九年级物理电流表和电压表测量练习题
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
电流表和电压表的专项练习题
电流表和电压表的专项练习题电表练能力提升（B级）一、填空题1.甲、乙两灯的电流之比为40，由此可知，甲、乙两灯是串联的。
2.5min通过电风扇的电荷是900C。
3.电流表A1的示数为0.6A，A2的示数为0.6A。
4.干路中的电流强度是2.12安。
5.表针向反方向偏转是因为接反了电流表的极性；表针偏转角度很大是因为电流过大，应该调整档位；指针偏转角度很小，应该调整灵敏度。
6.碳棒B的表面析出一层红色的铜，这是电流的化学效应，图中C是电源的正极，导线AD上的电流方向由A到D。
二、选择题7.D。
通过乙导线的电量大。
8.C。
I2=2I1.9.A。
I1=I2+I3.1.某学生误将电流表的接线接错导致测量出现问题。
本应选择量程为0.6A的电流表，但误将“-”和“3”两接线柱接入电路。
这种错误会导致电流表指针摆动角度变小。
2.当电灯L1和L2串联后接入电路并用电流表测量电路中的电流时，如果发现电流表的示数为零，可能的问题是电灯L1或L2被短路，或者电流表正负接线柱接反了。
3.在图8所示的电路中，如果要测量小灯泡的电流，应将电流表的A、B线头分别接到“3”和“-”接线柱上。
4.在图9所示的电路中，有一个是电流表，另外三个是灯泡。
正确的配对是a、b、d为灯泡，c为电流表。
5.在使用电流表时，如果误将“十”和“0.6”两个接线柱接入电路，将导致指针摆动的角度变大，电流表可能被损坏。
6.在正常工作时，家用电熨斗通过的电流最大。
拓展延伸：1.在用电流表测电流的实验中，连接电路中的开关应处于闭合状态。
2.当指针反偏时，可能是由于电流的方向与电流表的标定方向相反。
3.在研究并联电路电流关系的电路中，如果测得A、B、C三处的电流分别是IAIBICA表接在B处，指针在E处，接A处，指针在F处，则I AIBICIAIB。
电压表电流表练习题
电压表电流表练习题电压表和电流表是电工实验中常用的两种测量仪器，它们在电路中起到了至关重要的作用。
为了更好地掌握电压表和电流表的使用方法，我们需要进行一些练习题的训练。
下面我将为大家提供一些关于电压表和电流表的练习题，并给出相应的解答和解析。
1. 电路中有一个电阻为10欧姆的电阻器，通过它的电流为2安培，请问通过电阻器两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以电压等于2安培乘以10欧姆，即20伏特。
2. 电路中有一个电压为12伏特的电源，接入一个电阻为8欧姆的电阻器，请问通过电阻器的电流是多少？解答：同样根据欧姆定律，电流等于电压除以电阻，所以电流等于12伏特除以8欧姆，即1.5安培。
3. 如果我们有一个电流表，量程为0-5安培，那么它能够测量的最大电流是多少？解答：电流表的量程指的是它能够测量的最大电流值。
所以，这个电流表能够测量的最大电流是5安培。
4. 如果我们有一个电压表，量程为0-20伏特，那么它能够测量的最大电压是多少？解答：同样地，电压表的量程指的是它能够测量的最大电压值。
所以，这个电压表能够测量的最大电压是20伏特。
通过以上练习题，我们可以看到，电压表和电流表的使用方法其实非常简单。
只需要根据欧姆定律，将电流和电压与电阻进行计算即可。
同时，我们还需要注意选择合适的量程，以确保测量结果的准确性。
除了以上的基础练习题，我们还可以进行一些更加复杂的应用题，来提高我们对电压表和电流表的理解和应用能力。
例如，我们可以设计一个电路，其中有多个电阻器和电源，然后通过电流表和电压表测量各个元件的电流和电压。
通过计算和分析这些测量结果，我们可以进一步理解电路中各个元件之间的关系，以及电流和电压的分布情况。
另外，我们还可以通过改变电路中的元件数值，比如改变电阻值或电源电压，来观察测量结果的变化。
通过这种方式，我们可以更好地理解电压表和电流表的使用范围和限制。
总之，电压表和电流表是电工实验中不可或缺的工具，通过练习题的训练，我们可以更好地掌握它们的使用方法和原理。
电流表和电压表使用习题
1、如图所示，当开关S 1闭合，S 2断开时，电流表A 的示数为0.24 A ，则通过灯L 1的电流是____________，通过灯L 2的电流是_________；当S 1和S 2都闭合时，电流表的示数为0.56 A ，则此时通过灯L 1电流为_________，通过灯L 2的电流为____________。
2、甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________ (填“甲灯大”“乙灯大”“一样大”或“无法确定”)。
理由是 。
5、用电流表测电流时，某同学接入电路的是0～0.6 A 的量程，却在0～3 A 的量程中读成2.4 A ，则实际测得的电流应是_______A 。
11、如图所示的电路中，电流表测量的是：A.通过灯L 1的电流；B.通过灯L 2的电流；C.通过灯L 1和灯L 2的电流之和；D.电源供给电路的总电流。
13、两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是:A.一定是串联;B.一定是并联;C.可能串联，也可能并联;D.无法确定.19、小旋使用电流表测电路中的电流，试触时，发现指针不动。
在分析原因时，她作出了如下判断，其中可能正确的是:A.电流表的量程选小了;B.电流表的量程选大了;C.电流表的“+”“-”接线柱接反了;D.电路中某处断路.20、如图所示，当开关K 闭合后，电流表:A.A 1表损坏;B.A 2表损坏;C.A 1和A 2表都损坏;D.A 1和A 2表都不损坏25、在“用电流表测电流”的实验中，某同学接成如图(a)所示的电路。
当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图(b)所示，则通过灯L 2的电流为________A ，灯L 1的电流为________A 。
29、指出图所示电路的错误之处：(1)____________；(2) ___________；(3) _____________。
电压表及电流表的使用习题
1.下列电压表的读数是2.下图是四个用电压表测量灯L1两端电压的实物连接图，其中正确的是（）A BC D3. 小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数4.（2014•永州模拟）如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．1.7V 6.8V B．6.8V 1.7VC．1.7V 8.5V D．8.5V 1.7V5.（2013•建瓯市模拟）图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（）A B CD6.（2012•淮安二模）有关电压表的使用规则，其中说法不正确的是（）A．指针没有指向零位，应用螺丝刀旋转表盘调零螺丝，将指针调至零位B．选用量程先试触，确定电压示数在小量程的范围内时，再改用小量程C．选用大量程时，电流允许由“-”接线柱进、“+”接线柱出D．电压表能直接连接到干电池的两极，所测的电压是干电池的电源电压7.如图所示，将电压表先后并接在AB处，BC处，AC处，当开关闭合后，电压表读数最大时，是接在（）A．AC处 B.AB处C．BC处D．无法判断8.下图是小李同学在某次测量中连接的实物图，以实物图为根据画出的电路图，其中正确A B CD9.（2014•天津模拟）如图所示，下列家用电器的额定电流最接近4A的是（）A B C D10.（2006•天津）如图所示，L1、L2是相同的小灯泡，当S闭合后，电流表（）A．A1与A2的示数仍然相等B．A2示数是A1数的2倍C．A1的示数为零，A2的示数变大D．A1的示数不变，A2的示数变大11.如图所示的电路中，闭合开关，电流表测量的是( )A．通过灯Ll的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流12.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.22A B．0.98 A，0.22 AC．0.96 A，0.24 A D．0.24 A，1.2 A13.在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数如图（b）所示，则通过灯L1和L2的电流分别为（）A．1.2安，0.5安B．0.5安，1.2安C．0.7安，0.5安D．0.5安，0.7安14.下列电路中，电流表测L1灯电流的是（）A B C D15.如图所示，甲、乙两个灯泡连接在电路中（R甲＞R乙），①、②、③可能是电流表或电压表．那么（）A．如果①、②为电流表，③为电压表，则甲灯比乙灯亮B．如果①、②为电压表，③为电流表，则乙灯比甲灯亮C．如果①、③为电压表，②为电流表，则甲灯比乙灯亮D．如果①、③为电流表，②为电压表，则乙灯比甲灯亮16.某大型宾馆设有地下停车场，地下值班室的工作人员可以通过操纵室内的开关，使想存车的司机看入口处的红、绿灯便可知车场内是否有空车位：红灯亮，无车位；绿灯亮，有车位．请你设计出满足上述要求的电路（电源用电池组，停车场如图所示）17.有一盏电灯，两个电键S1和S2，还有一电池组．要求：电键S1按下时，只有电铃响，而电键S1S2同时按下时，电铃响且电灯亮．请画出这个电路图．18.小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求设计此投票机的电路（请在开关旁边注明控制开关的人）．19.给你下列器材：一个低压电池组，一只小灯泡．一只开关，一只电铃和若干细导线请你设计一自动放养奶牛的装置图．要求：用细导线将牛群围住，合上开关后，当牛在围内吃草时，小屋内灯亮而铃不响；当有牛碰断了围住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现．20.给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线；请按要求设计一个报警器的电路．要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况．请你根据上述要求在下边画出电路图．21. 2008年5月12日，我国四川汶川发生8.0级特大地震，造成很大灾难．全国人民全力投入抗灾抢险．在抢救伤病员的过程中，医务人员需要随时看护患者，临时使用的一种呼唤电路元件如图所示（注意：有多少张床就按同样接法装多少盏电灯，图中只画出了两盏），患者只要按床头开关，他们就知道谁呼唤．请你为他们设计这个电路（你可以只研究没有两人同时按开关的情况），说说既然已经有电铃为什么还要电灯？根据你的见闻，用什么代替电灯可以使电路更先进？22.正确使用电流表的规则为：（1）电流表要联在电路中；（2）电流必须从接线柱流进电流表；（3）被测电流不要超过电流表的，将电流表接入电路中时，应先用至安培的量程，若指针示数小于A，再改用至A的量程；（4）绝对不允许而把电流表直接接在电源两极上．23. 如图所示，通过灯L1、L2、L3的电流分别为0.1A、0.2A、0.3A，则电流表A1 的示数为A，A2的示数为A．24．在图中要测量干路的电流，那么电流表连接的位置应该是（）A．只能在a点B．可以在b点或c点C．可以在a点或d点D．可以在a、b、c、d各点25.如图所示电路（1）L1、L2、L3之间是什么连接关系？（2）电流表A1和A2的示数之间有什么联系？（3）电压表V1、V2、V3分别测哪部分电路两端的电压？26.简单电路设计，根据要求画出电路图（1）给你一个电池组，二只开关S1、S2，两只灯泡L、1L2，若干导线．请设计一个电路，要求：S1闭合S2断开、两灯都发光，S1断开S2闭合、两灯不发光，S1S2都闭合、L2发光L1不发光．试画出电路图（2）给你电池组一个，灯泡一只，若干导线，其余器材自选．请设计一个灯泡亮度可调的电路．试画出电路图．。
电流表、电压表的电路连接专项练习题
L 2 L 1
5、画出电路图，并将右边的实物连接好。
要求：L 1和L 2并联，电流表A 1测通过L 2的电流，电流表A 2测量通过L 1的电流。
〔A 1的示数约为0.8A ，A 2的示数约为0.9A 〕
6、画出电路图，并将右边的实物连接好。
要求：L 1和L 2并联，电流表A 1测通过L 1的电流，电流表A 2测量通过L 2的电流。
7、在图37中，闭合开关后，通过灯泡L 1的电流为0.5A ，通过灯泡L 2的电流为0.4A ，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。
二、有关电压表的电路连接专题
1、根据左边的电路图，将右边的实物连接好。
L 1
L 1
L 2
L 1
L 2
L2
L1
2、用笔画线代替导线，将下列图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压〔估计在2V~3V之间〕，并在右侧的方框内画出电路图。
3、用笔画线代替导线，将下列图所示的电路元件连接起来，要求L1、L2串联，电压表V1测L1两端的电压〔估计在2V~3V之间〕，电压表V2测L1、L2两端的电压〔估计在5V~6V之间〕，并在右侧的方框内画出电路图。
4、根据下列图左边所示电路图，将下列图右边的电路元件连成实物电路。
5
L
2
L1
L2
L1
L2
L1
6、根据下列图左边所示电路图，将下列图右边的电路元件连成的实物电路。
7、根据下面的实物连接图，在右边方框中画出对应的电路图。
8、根据下面的实物连接图，在右边方框中画出对应的电路图。
L 2 L 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1文档来源为:从网络收集整理.word 版本可编辑.
图5 1、如图所示，当开关S 1闭合，S 2断开时，电流表A 的示数为0.24 A ，则通过灯L 1的电流是____________，通过灯L 2的电流是_________；当S 1和S 2
都闭合时，电流表的示数为0.56 A ，则此时通过灯L 1电流为_________，通
过灯L 2的电流为____________。
2、甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么
通过两灯的电流____________ (填“甲灯大”“乙灯大”“一样大”或“无法确定”)。
理由是 。
5、用电流表测电流时，某同学接入电路的是0～0.6 A 的量程，却在0～3 A
的量程中读成2.4 A ，则实际测得的电流应是_______A 。
11、如图所示的电路中，电流表测量的是：
A.通过灯L 1的电流；
B.
通过灯L 2的电流；
C.通过灯L 1和灯L 2的电流之和；
D.电源供给电路的总电流。
13、两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是:
A.一定是串联;
B.一定是并联;
C.可能串联，也可能并联;
D.无法确定.
19、小旋使用电流表测电路中的电流，试触时，发现指针不动。
在分析原因时，她作出了如下判断，其中可能正确的是:
A.电流表的量程选小了;
B.电流表的量程选大了;
C.电流表的“+”“-”接线柱接反了;
D.电路中某处断路.
20、如图所示，当开关K 闭合后，电流表:
A.A 1表损坏;
B.A 2表损坏;
C.A 1和A 2表都损坏;
D.A 1和A 2表都不损坏
25、在“用电流表测电流”的实验中，某同学接成如图(a)所示的电路。
当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图(b)所示，则通过灯L 2的
电流为________A ，灯L 1的电流为________A 。
29、指出图所示电路的错误之处：
(1)____________；(2) ___________；(3) _____________。
2．如图2所示，a 、b 、c 表示的是电压表或电流表，当S 1、
S 2都闭合时，下列说法正确的是：
A 、a 、b 、c 都是电流表；
B 、a 、b 、c 都是电压表；
C 、a 、b 是电压表，而c 是电流表；
D 、b 、c 是电流表，而a 是电压表。
2. 在图4所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是：
A ．甲接电压表，乙接电流表
B ．甲接电流表，乙接电压表
C ．甲、乙都接电压表
D ．甲、乙都接电流表
入及3. 如图5所示电路中有两个小灯，请在图中○内，分别填或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
4．请在图 6 所示的
甲、乙两图的圆圈内，填上
电压
图2
图4
1文档来源为:从网络收集整理.word 版本可编辑. 表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）。
解答：
5．如图7所示电路，两只小灯泡L 1和L 2均正常发光，则下面几种说法中正确的是：
A ．甲是电流表，乙是电压表；
B ．甲是电压表，乙是电流表；
C ．甲、乙都是电流表；
D ．甲、乙都是电压表。
3．如图6所示，通过灯L 1、L 2、L 3的电流分别为0.1A ，0.2A ，0.3A ，则电流表A 1 的示数为_____A ，A 2的示数为______A 。
9．如图7所示，A 1、A 2、A 3三个电流表的示数分别为I 1、I 2、I 3，则有（ ）
A ．I 1=I 2+I 3
B ．I 1=I 2=I 3
C ．I 1>I 2>I 3
D ．I 1<I 2<I 3
3．如图11所示电路图中，闭合S 后，两灯都不亮，
可能是L 1、L 2 的灯丝断了.利用电流表，如何找出哪只灯
泡的
灯丝断了？
图 6
图7 图11 图12。
