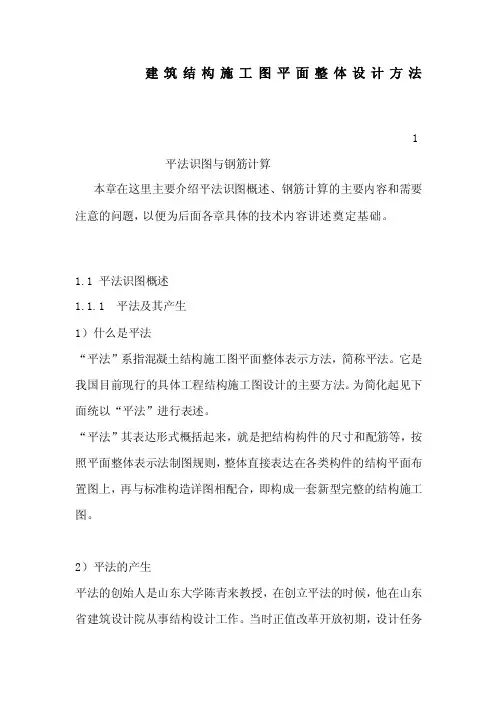

建筑结构施工图平面整体设计方法

1

平法识图与钢筋计算

本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。

1.1 平法识图概述

1.1.1 平法及其产生

1）什么是平法

“平法”系指混凝土结构施工图平面整体表示方法，简称平法。它是我国目前现行的具体工程结构施工图设计的主要方法。为简化起见下面统以“平法”进行表述。

“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

2）平法的产生

平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收

了国外的经验，结合中国建筑界的具体实践，创立了平法。

3）平法的重要意义和作用

（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。它的推广及应用，具有其重要意义与作用：

（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。

（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。

1.1.2 平法图集与其他标准图集的区别

（1）一般标准图集所含的内容

我们以往使用的一般标准图集，都是“构件类”标准图集，例如预制

混凝土板图集、预制混凝土拱形屋架图集等，该类图集对每一个具体的构件，除标明了其工程的做法外，还给出了明确的工程量，如混凝土体积、各种钢筋的用量及预埋铁件的用量等。

（2）平法图集所含的内容

平法图集的实质是：一方面，把结构设计中的重复性部分，做成标准化的节点构造；另一方面，把结构设计中的创造性部分，使用标准化的设计表示法——“平法”来进行设计，从而达到简化设计的目的。所以，看每一本平法标准图集，一半的篇幅看到的是“平法”的标准设计规则，另一半的篇幅看到的是标准的节点构造。

（3）两者的区别

从上述可以了解到，平法图集不是“构件类”标准图集，它不是指某一类构件，它表示的是混凝土结构施工图平面整体表示方法，也就是“平法”。

（4）存在的问题及解决办法

应用“平法”设计施工图后，虽然简化了结构设计，加快了设计步伐。但是，却给施工和预算编制带来了麻烦，以前的结构施工图有构件的大样图和钢筋表，照表下料、按图绑扎，就可以完成钢筋的施工任务。钢筋表还列出所用钢筋重量的汇总数值，给工程预算的编制提供了方便。而现在整个构件的大样图要根据施工图上的平法标注，并结合标准图集给出的节点构造去进行想象；由于没列钢筋表，就只能自己努力去将每根钢筋的形状和尺寸逐一计算出来。我们知道，一个比较复杂的工程所用钢筋是多种多样的，显然，采用手工计算则是相当麻烦

的。

为解决这个矛盾，经过系统分析师和软件工程师的共同努力，研究出“平法钢筋自动计算软件”，我们只需要在“结构平面图”上按平法进行标注，就能够自动计算出“工程钢筋表”。但是，使用软件的人员也要看懂平法施工图纸、熟悉平法的基本技术，这是所有使用平法施工图人员的基本要求。

1.1.3 平法图集03G101—1的适用范围

我们知道，任何一本标准图集都有它的使用范围，超越范围的应用可能就会产生错误的严重后果。如我们以03G101—1标准图集为例，介绍它的使用范围问题：

1）03G101—1标准图集

（1）03G101—1标准图集的名称是：

混凝土结构施工图

平面整体表示方法制图规则和构造详图

（现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构）从其名称，我们就知道它概括了03G101—1图集的使用范围。那么我们要问，什么是框架结构、剪力墙结构、框架—剪力墙结构和框支剪力墙结构。其具体含义如下：

①框架结构是指由框架柱和框架梁组成的空间结构。

②剪力墙结构是指这个建筑物，包括墙身、墙柱（暗柱和端柱）、墙梁（连梁、暗梁、边框梁）都采用剪力墙结构。

③框架—剪力墙结构，又称为框—剪结构，就是指在框架结构中设置一些剪力墙，以加强结构抵抗水平地震力的作用。如本图集的第31页所提供的例子，就是一个“框架—剪力墙结构”工程。

④剪支墙结构是指下面为框架结构，上部为剪力墙结构，在中间的“结构转换层”中采用了框支柱和框支梁。，详见本图集第67页所示。（2）03G101—1标准图集的适用范围

该03G101—1标准图集的适用范围，就是指在建筑物的“±0.000”以上的整个结构部分，只是在没有作为基础的地下室的时候，其适用范围才能向下扩展到基础梁的顶面。如果把该标准图集适用范围随意“扩展”到基础梁上是错误的。

这从该标准图集的第10页中的“框架柱平法标注图”可以看出，知道框架柱的标注是从“-0.030”开始的，也就是从一层地面开始的。在该图集的第36页的“抗震框架柱纵向钢筋连接构造”图中有一个“基础顶面嵌固部位”的标高指示，这是一个很重要的标高，它直接影响到框架柱基础钢筋的长度。当它作为基础的地下室的时候（例如箱形基础），它就是地下室的顶板标高；否则，它就是基础梁的顶面标高。

2）03G101—2标准图集

（1）03G101—2标准图集名称是：

混凝土结构施工图

平面整体表示方法制图规则和构造详图
