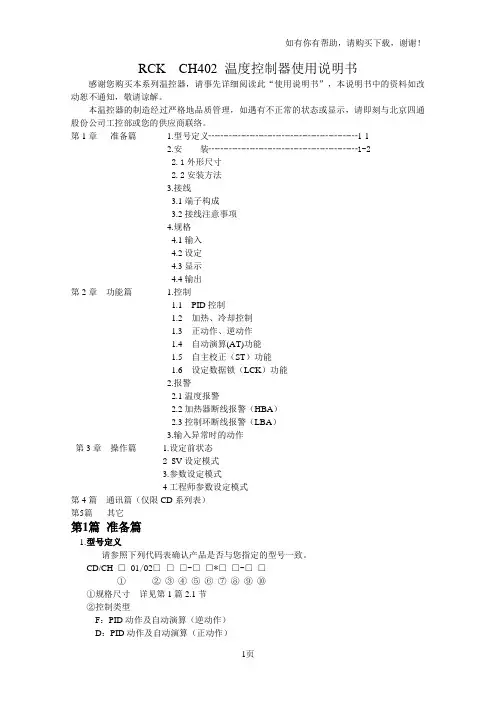

RCK CH402 温度控制器使用说明书感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。

本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。

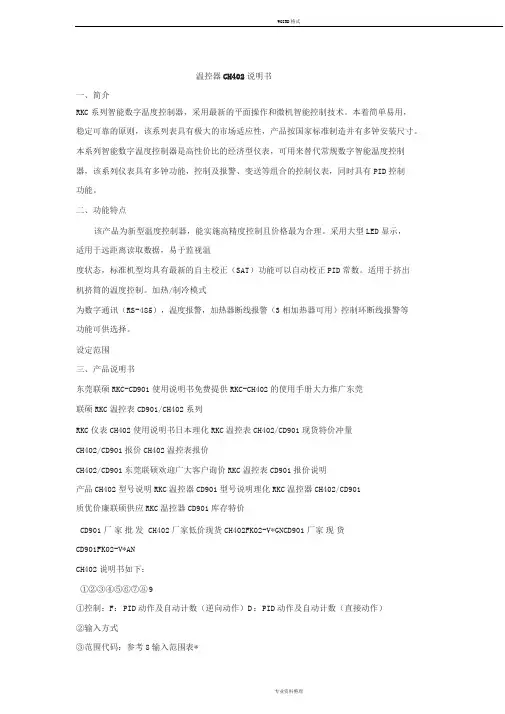

CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。

⑵将仪器嵌入盘面开孔内。

⑶在仪器安装槽内插入安装支架。

⑷推紧安装支架，使仪器和盘面结合牢固（图1）。

⑸使用螺钉同样能将仪器定在盘面上（图2），将安装支架插入仪器再用两个螺钉将仪器固定于盘面。

旋紧螺钉时，当螺钉接触盘面后，只可再紧一圈。

请用附带螺钉。

⑹注意事项：a.仪器安装于以下环境（IEC1010）过压等级Ⅱ污染程度2b.安装时避免以下情况·环境温度低于0℃(32°F)或高于50℃(122°F)。

·环境湿度小于45%或大于85%RH。

·环境温度的急剧变化可能引起结露。

·腐蚀性、易燃气体。

·直接震动或冲击主体结构。

·水、油、化学品、烟雾或蒸汽污染。

·过多的灰尘、盐份或金属粉末。

·过多的杂讯干扰、静电、磁场或噪音。

·空调的直吹。

·室内使用，勿置于阳光直射下。

·热辐射积累之处。

3.接线3.1端子构成3.2接线注意事项⑴热电偶输入，应使用对应的补偿导线。

⑵热电阻输入，应使用低电阻且无差别的3根导线。

⑶输入信号线应远离仪器电源线，动力电源线和负荷线以避免产生杂讯干扰。

⑷仪器电源线通常不致被动力电源线干扰。

仪器被外部杂讯干扰时，必须使用杂讯滤波器。

·缩短电源线的捻合绞距，距离越短越有助于减小杂讯。

·在仪表盘上安装杂讯滤波器并接地，并减小杂讯滤波器输出与仪器电源端子的接线距离。

·不要在滤波器输出端安装保险以及开关，这样会降低滤波器效果。

⑸接线应该符合每个国家的国标，电源线应使用600V聚氯乙稀绝缘线（J1SC3307）。

⑹电源开启后对继电器输出的仪表需5-6秒的准备时间，如作外部的连结回路等信号使用时，请并用延迟继电器。

⑺本系列仪器无电源开关和保险丝，如需可加装。

建议保险丝规格：额定电压250V额定电流1A保险丝型号：延时保险⑻当为电流输入时，必须在输入端子间接入250Ω（±0.02%±10ppm，0.25W或更大）的电阻，由客户自己解决。

⑼不要过分旋紧端子螺钉。

请使用合适的端子螺丝接线片（螺丝型号M3×6建议力矩0.4N m[4K gf.cm]）。

4.规格4.1输入种类：a)热电偶：K，J，R，S，B，E，T，N，U，L，PLⅡ，W5R e/W26R e；b)热电阻：P t100，JP t100；c)电压：0-5V，1-5V；d)电流：0-20mA，4-20mA。

外部电阻的影响：约0.35μV/Ω（热电偶输入）[依热电偶种类换算之]输入导线电阻的影响：读数的约0.01%/Ω（测温电阻体输入）采样周期：0.5秒输入断线时的动作：a)热电偶输入：上升刻度或下降刻度b)测温电阻体输入：上升刻度输入短路时的动作：欠刻度（测温电阻体输入）4.2设定设定值（SV）：与输入范围同样加热侧比例带（P）：1-全距或 0.1-全距但0.1℃（℉）分辨率时为999.9℃（℉）以内冷却侧比例带（Pc）:加热侧比例带（P）之1-1000%积分时间（I）：1-3600秒微分时间（D）：1-3600秒限制积分动作生效范围（ARW）：加热侧比例带（P）的1-100%加热侧比例周期（T）：1-100秒冷却侧比例周期（t）：1-100秒不感带（DB）：-10-+10℃（℉）或–10.0-+10.0℃（℉）4.3显示4.4输出控制输出：继电器接点输出250V AC 3A（带负载）电压脉冲输出0-12V DC（负载阻抗600Ω以上）电流输出 4-20mA DC （负载阻抗600Ω以下）闸流控制管输出 0.5A (环境温度40℃或更低)闸流管驱动用触发器输出过零触发（100A以下）负载电压 100V AC 200V AC使用负载阻性负载报警输出：继电器接点输出 250V AC 1A（带负载）第2章功能篇1.控制1.1PID控制PID控制是依设定P（比例带）、I（积分时间）、D（微分时间）的各定数，获得稳定控制结果的控制方式。

1.2加热、冷却控制加热、冷却控制是以1台温控器即可进行加热控制与冷却控制。

例如，在挤出机的机筒部温度控制时需要冷却控制则为有效。

100%加热侧输出冷却侧输出0%OL：重叠DB：不感带1.3正动作、逆动作正动作：随着测定值（PV）的增加，操作输出值（MV）随之增加的动作。

正动作一般用于冷却控制。

逆动作：随着测定值（PV）的增加，操作输出值（MV）反而减少的动作。

逆动作一般用于加热控制。

1.4自动演算（AT）功能自动演算功能自动测量、计算、设定最佳的PID及LBA常数。

此功能在开启时，升温过程中以及实施稳定控制过程中起作用。

（1）启动AT条件当下列条件都被满足时启动AT功能·启动AT功能前除PID及LBA外的所有参数设定完毕。

·确认未选LCK功能。

（2）搁置AT条件出现下列情况时，AT功能被搁置。

·当改变SV值时·当PV偏差值改变时·当运行/停止状态处于停止时·当PV值异常时（测值发生波动）·当电源开启时·当开启AT功能约9小时未结束时·发生20ms以上的停电时注意：·当自动演算搁置条件成立时，AT功能立即停止并转为PID控制。

PID常数维持AT启动时的数值，此外，如AT完成后也转至PID控制。

·如果控制系统内不慎发生摆动时，不宜用AT功能，此种情况，应设定与被控物相符合的数值。

1.5自主校正（ST）功能ST功能可以自动计算和校正PID参数，保障仪器自身连续观察控制反应，因此，即使在AT功能运行后，所控制的目标的特性差异也可以通过它而获得好的反映。

（1）启动ST要求满足下列所有情况时启动ST功能：·实行PID控制时（P≠0 I≠0 D≠0及ARW≠0）·AT功能不能使用时·运行/停止处于运行状态·PV值必须在输入范围内·ST功能被选时（2）ST功能停止要求下列情况之一，ST功能设定为停止位：·当PV超出输入范围（当仪器超过上限或下限）·当ST功能设定为OFF时·当AT功能使用时*1·当运行/停止功能处于STOP状态*2·当关闭电源时*1如果AT功能在使用，ST功能设定为停止位，在AT功能停止后，ST功能重新启动。

*2如果操作状态由RUN至STOP，ST功能设定为STOP状态；如果操作状态由STOP至RUN，ST功能会重新启动。

注意：当控制动作为加热/制冷PID动作，ST功能将不起作用。

ST功能动作时，PID及ARW设定值不能改变，但可被监视。

1.6设定数据锁（LCK）功能设定数据锁功能用于防止对某些不常被设定的参数进行误操作。

有8级禁锁状态，参数可被每级状态禁锁，参数上锁后不能被设定或改变但可监视。

2.报警2.1温度报警（偏差/输入值报警）温度报警是测定值（PV）或偏差值到达警报设定值时，使警报指示灯（红）发亮，成为警报状态的功能。

（1）偏差警报的种类偏差[测定值（PV）- 设定值（SV）]到达警报设定值时，警报指示灯发亮。

因此，随着设定值（SV）的变更，警报设定值亦随之移动。

A. 上限偏差报警（图1）偏差[测定值（PV）- 设定值（SV）]在警报设定值以上时指示灯发亮，成为警报状态。

B．下限偏差报警（图2）偏差[测定值（PV）- 设定值（SV）]在警报设定值以下时指示灯发亮，成为警报状态.测量值（偏差设定值SV（图1）时间测量值（PV）测量值（PV）设定值2）时间C．上下偏差报警偏差的绝对值|测定值（PV）-设定值（SV）|在警报设定值以上及以下时，警报指示灯发亮，成为警报状态。

设定值时间D. 范围内报警偏差的绝对值|测定值（PV）-设定值（SV）|在警报设定值以内时警报指示灯发亮，成为警报状态。
