短波小环天线制作尺寸

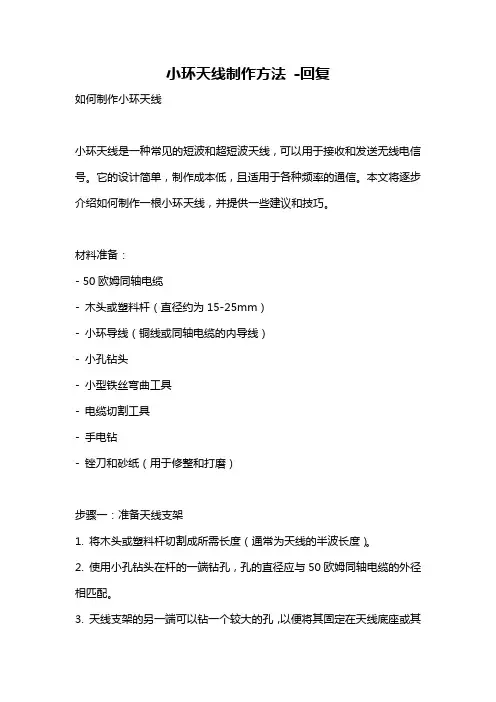

小环天线制作方法 -回复
小环天线制作方法-回复如何制作小环天线小环天线是一种常见的短波和超短波天线，可以用于接收和发送无线电信号。
它的设计简单，制作成本低，且适用于各种频率的通信。
本文将逐步介绍如何制作一根小环天线，并提供一些建议和技巧。
材料准备：- 50欧姆同轴电缆- 木头或塑料杆（直径约为15-25mm）- 小环导线（铜线或同轴电缆的内导线）- 小孔钻头- 小型铁丝弯曲工具- 电缆切割工具- 手电钻- 锉刀和砂纸（用于修整和打磨）步骤一：准备天线支架1. 将木头或塑料杆切割成所需长度（通常为天线的半波长度）。
2. 使用小孔钻头在杆的一端钻孔，孔的直径应与50欧姆同轴电缆的外径相匹配。
3. 天线支架的另一端可以钻一个较大的孔，以便将其固定在天线底座或其他支撑结构上。
步骤二：制作小环1. 使用天线切割工具将同轴电缆的外皮剥离，露出内导线和绝缘层。
2. 将导线或绝缘层中的一段作为小环的导线长度，长度通常为天线的1/4波长。
3. 使用铁丝弯曲工具将导线弯曲成一个理想的环形，确保导线两端相连。
4. 关键时注意确保小环的开口端与导线连接的地方之间不存在短路。
步骤三：组装天线1. 将同轴电缆的内导线通过杆上的小孔，让小环的开口端靠近天线支架。
2. 将小环的开口端与同轴电缆的内导线焊接连接。
3. 使用绝缘胶带或热缩套将小环的开口端和电缆的内导线绝缘，以防止短路。
4. 确保天线的其他部分紧密地固定在支架上，可以使用绳子、螺丝或胶水进行固定。
步骤四：调整和测试1. 完成天线的组装后，使用锉刀和砂纸来修整和打磨天线的连接处，以确保良好的电气连接和表面平滑。
2. 将天线安装在合适的位置，确保天线与电缆的连接良好。
3. 使用一台无线电接收器或发送器来测试天线的性能。
调整天线的位置和方向，以获得最佳的信号接收或发送效果。
总结：制作小环天线虽然相对简单，但需要一些精确的测量和连接工作。
在制作过程中，正确地计算和安排小环导线的长度是关键。
此外，良好的焊接连接和仔细的绝缘也非常重要。

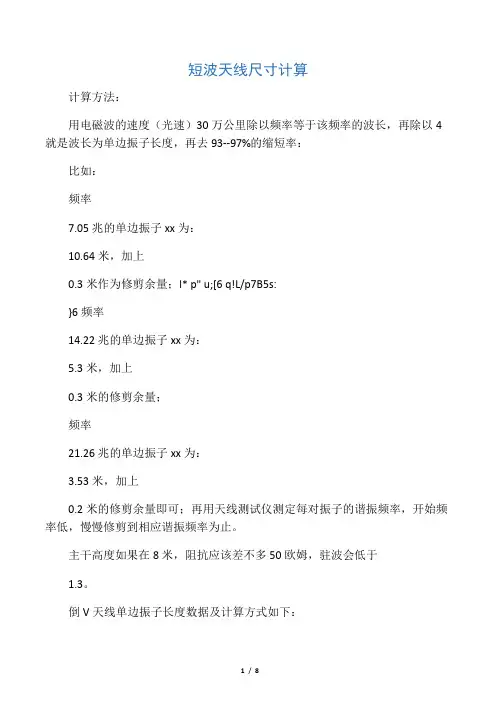

短波天线尺寸计算
短波天线尺寸计算计算方法：用电磁波的速度（光速）30万公里除以频率等于该频率的波长，再除以4就是波长为单边振子长度，再去93--97%的缩短率：比如：频率7.05兆的单边振子xx为：10.64米，加上0.3米作为修剪余量；l* p" u;[6 q!L/p7B5s:}6频率14.22兆的单边振子xx为：5.3米，加上0.3米的修剪余量；频率21.26兆的单边振子xx为：3.53米，加上0.2米的修剪余量即可；再用天线测试仪测定每对振子的谐振频率，开始频率低，慢慢修剪到相应谐振频率为止。
主干高度如果在8米，阻抗应该差不多50欧姆，驻波会低于1.3。
倒V天线单边振子长度数据及计算方式如下：水平、倒V天线计算公式/4波长水平、倒V天线xx的计算公式：光速/频率/4*95%=（单臂）xx21.400MHz天线的计算长度3000/21.*95%=3330mm14.270MHz天线的计算长度3000/14.*95%=4993mm7.05MHz天线的计算长度3000/7.*95%=107mm29.60MHz天线的计算长度3000/29.*95%=2667mm以上仅仅是按照公式计算所得的长度，每个波段的天线最好是预长300mm 左右，固定好位置后，用驻波表监测着逐步裁剪到最理想驻波的长度。
或者使用发信机结合驻波表，监测每对振子的谐振频率（驻波低于1.2的频点)，边测边剪（随着谐振频率的升高，振子也在缩短，直到达到您所要的中心频点都低于等于1.2即可)。
例如：假设我们的目标频率是21.400MHz上述天线SWR最小值时候的频率读数是19.896MHz。
读数差=21.400MHz-19.896MHz=1.504MHz=1504KHz计算得知15米波段每KHz对应修剪长度为0.025cm：15米波段半波振子总修剪值=1504X0.025=37.6（cm）振子两边对称剪去37.=18.8（cm）修剪振子要留有余地，差别越小越要细心，防止修剪过多。
小环天线制作方法
小环天线制作方法摘要：一、引言二、材料与工具1.材料2.工具三、制作步骤1.制作天线主体2.制作天线顶部3.制作天线底部4.组装天线四、天线性能测试与优化1.测试方法2.优化策略五、结论与建议正文：一、引言随着科技的不断发展，无线电通信技术在我国得到了广泛的应用。
小环天线作为一种常见的无线通信天线，具有轻便、易携带、性能优良等特点。
本文将详细介绍小环天线的制作方法，帮助大家轻松制作出高质量的小环天线。
二、材料与工具1.材料：- 铜线或铝线（直径约为1mm）- 塑料管（直径略大于铜线，长度约为20cm）- 钳子- 刀片- 胶带2.工具：三、制作步骤1.制作天线主体a.用钳子将铜线或铝线剪成两段，长度分别为20cm和30cm。
b.将30cm长的铜线或铝线沿着塑料管缠绕20圈，间距均匀。
c.将20cm长的铜线或铝线的一端弯成90度，作为天线主体的支撑。
2.制作天线顶部a.将30cm长的铜线或铝线的另一端向上弯曲，形成一个直径约为5cm的圆环。
b.在圆环的顶部，将铜线或铝线向内折叠，使其更稳定。
3.制作天线底部a.将20cm长的铜线或铝线的另一端弯成一个直径约为3cm的圆环。
b.在圆环的底部，将铜线或铝线向内折叠，使其更稳定。
4.组装天线a.将天线主体与天线顶部连接，使用钳子和胶带固定。
b.将天线主体与天线底部连接，使用钳子和胶带固定。
c.确保天线各部分连接牢固，线圈间距均匀。
四、天线性能测试与优化1.测试方法a.使用频谱分析仪测量天线的频率响应。
b.使用信号发生器驱动天线，测量其输出功率。
c.观察天线在不同角度下的信号强度。
2.优化策略a.若频率响应不佳，可调整天线顶部和底部的形状，以提高谐振频率。
b.若输出功率不足，可调整天线线圈的间距，以提高耦合系数。
c.若信号强度不稳定，可调整天线支撑位置，以提高稳定性。
五、结论与建议通过以上步骤，我们可以制作出性能优良的小环天线。
在实际应用中，可根据需求选择合适的材料和尺寸。
自制室内有源短波环状天线
自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。
一气呵成。
二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。
三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。
四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。
【火腿DIY】如何构建用于短波接收的无源谐振变压器耦合环形天线手把手教系列
【火腿DIY】如何构建用于短波接收的无源谐振变压器耦合环形天线手把手教系列首先，值得肯定的是，小环天线的性能是非常强悍的，其性能接近全尺寸偶极或者垂直天线。
这为很多空间受限的爱好者提供了在家操作业余电台的可能。
短波由于巨大的天线经常让很多爱好者望而却步，确实，40米波段的全尺寸偶极天线的长度为20米。
国内的爱好者不同于国外，多数生活在城市中，架设如此庞大的天线成了难题。
小环天线无疑是一种折中的选择，但是要注意的是，钢筋混凝土的建筑物对无线电信号屏蔽很厉害，小环天线在室内使用效果会大打折扣。
还有就是，室内的金属物，钢筋混凝土的墙壁对信号的反射会使信号变得非常复杂，小环是个好天线，但是在室内其性能却难以施展。
放在阳台上是没有办法的办法，解决了天线有无的问题，加之方便携带，可以去野外架台使用。
小环天线的辐射电阻很低，为了提高效率，要使用较粗的振子，串联谐振电容的损耗也必须考虑。
使用中要注意安全，100w的发射功率会产生几十安的电流，在调谐电容器上产生的电压高达10000V。
还有就是小环的Q值非常高，这决定了它的工作带宽非常窄，频率变化超过5 khz左右就必须重新进行调谐，这也带来了非常好的信号选择性。
Bob Colegrove分享了他关于制作无源、谐振、变压器耦合环路（PRTCL）天线的出色文章：《DIY：如何构建用于HF接收的无源谐振变压器耦合环形天线》用于短波的无源、谐振、变压器耦合环形天线文：鲍勃·科尔格罗夫（Bob Colegrove）多年来，我一直抵制在制作室外天线上的无谓努力。
相反，我把精力专注于将信号聚集在室内进行接收。
多年前，我可以自由进入藏书丰富的工程类图书馆，并利用自己的优势收集有关环形天线的理论和研发的信息，这对英语专业的我来说是一项艰巨的任务。
最终，通过遵循一些基本规则（其中一些规则可以追溯到100年前），我发现室内无源天线仅与几平方英尺的电磁能量相交就可以达到相当令人满意的性能。
短波天线的制作范文
短波天线的制作范文
短波天线是无线电通信的重要组成部分，它能够接收和发送短波信号。
制作一根性能良好的短波天线可以提高通信质量和信号传输距离。
下面将
介绍一种制作短波天线的方法。
接下来，我们将进行下述步骤来制作短波天线：
1.挑选合适的地点：在选择短波天线安装的地点时，要尽量选择无遮
挡的高处，以确保信号传输的稳定和远距离。
2.测量电缆长度：根据实际情况，将电缆剪成合适长度。
一般来说，
短波天线的长度应该在10到100米之间。
3.剥去电缆绝缘层：使用电线剥皮器或刀片，将电缆的绝缘层刮除一
段长度，暴露出内部的电线（一根或多根）。
4.制作接地线：将一根细铁丝固定在电缆的一端，然后将其插入土壤
中作为接地线，以便排除干扰和保证天线效果。
5.安装指向性天线：将指向性天线通过塑料夹子固定在适当位置上，
确保天线可以与电缆连接。
6.安装电缆：确保电缆与天线牢固连接，使用电缆夹等工具来保持稳固。
7.调整天线方向：根据实际需求，调整天线指向，以获得更好的信号
接收和传输效果。
9.测试：完成天线制作后，使用无线电设备向天线发送信号，检查接
收效果和传输距离。
通过以上步骤，我们可以制作出一根性能良好的短波天线。
然而，这只是一种基本的制作方法，实际情况可能会因地点、设备等因素而有所不同。
因此，在制作短波天线之前，需要充分了解相关知识和技术，并根据实际情况进行调整和改进。
总之，短波天线的制作可以提高无线电通信的质量和距离，为使用者提供更好的体验。
希望以上介绍能够对您在制作短波天线时有一些帮助和指导。
车载短波天线的制作方法
车载短波天线的制作方法随着科技的不断发展，人们对于车载通信的需求也越来越高。
而短波天线作为车载通信中的重要组成部分，其制作方法也备受关注。
下面将介绍一种简单的车载短波天线制作方法，希望对广大车主朋友有所帮助。
材料准备：1. 铜线：直径为1.5mm的铜线。
2. 绝缘胶带：用于保护线路，避免短路。
3. 吸盘：用于固定天线。
制作步骤：第一步：准备铜线我们需要准备一根直径为1.5mm的铜线。
将铜线按照一定的长度要求剪断，一般建议长度在1.5米左右。
第二步：弯曲铜线将铜线弯曲成所需的形状，通常是一根直线加一根弯曲的L形线。
确保弯曲的位置和角度都符合要求，以保证天线的正常工作。
第三步：固定天线将弯曲好的铜线固定在车辆上。
可以使用吸盘将天线固定在车辆的天窗或后视镜上，也可以将天线固定在车身上的其他位置。
确保天线与车身接触良好，不松动。
第四步：保护线路为了避免铜线与其他金属部件接触而产生短路，我们需要使用绝缘胶带将线路进行保护。
将绝缘胶带缠绕在铜线的接头处和与车身接触的位置，确保线路不会受到外界干扰。
第五步：调试天线在完成以上步骤后，我们需要进行天线的调试。
首先，将车载通信设备连接到天线上，然后打开设备进行调试。
可以通过观察信号强度、接收到的信号质量等指标来判断天线的工作效果。
如果效果不理想，可以尝试调整天线的位置和角度，直到达到最佳效果为止。
总结：通过以上几个简单的步骤，我们就可以制作出一根车载短波天线。
当然，这只是一种简单的制作方法，如果有更高要求的话，还可以选择购买专业的车载天线。
但是无论是自制还是购买，选用合适的天线对于车载通信的效果都起到至关重要的作用。
希望本文对您有所帮助，祝您车载通信顺利！。
野外专用2单元三波段八木短波天线图纸
野外专用2单元三波段八木短波天线图纸天线数据：
天线不锈钢主梁2.5米，振子，五个不同尺寸的铝合金铝管，每根长度1.5米，采用不锈钢卡窟固定铝管接口，馈电振子用绝缘电木固定在主梁。
安装简单、携带方便（主梁长2.5米，其他部件最长1.5米），通联效果非常不错，通国内都在59以上，同欧洲美洲也都有59信号。
我使用过三次，通联过数百个电台。
一、14兆
因为主梁2.5米比较短，14M采用引向+馈电振子结构，无反射振子。
馈电振子长度：4.91m X 2
引向振子：4.60m X 2
天线离地高度：10米
阻抗：50欧
中心频率：14.270
驻波：1.1
带宽：14M全段（300K）
二、21兆
21M采用反射振子+馈电振子结构，无引向振子，理论增益比“14M的引向结构”大。
反射振子长度：3.49m X 2
引向振子：3.13m X 2
天线离地高度：5米
阻抗：50欧
中心频率：21.350
驻波：1.0
带宽：21M全段（400K）
三、28兆（29兆）
28M采用反射振子+馈电振子结构，无引向振子，与21M结构一样；不过可以改进，在2.5米主梁做成三单元的28M天线（反射+馈电+引向），大家不妨做个试验。
反射振子长度：2.35m X 2
引向振子：2.31m X 2
天线离地高度：3米
阻抗：50欧
中心频率：28.600 驻波：1.0
带宽：900K。
最实用最简单的短波抗干扰天线制作
最实用最简单的短波抗干扰天线制作短波抗干扰天线制作的实用方法有很多种，以下是其中一种简单易行的制作方法。
所需材料：
1.15到20米长的电线（最好是铜制的）
2.裸露的金属扣和螺丝
3.木材框架
4.螺丝刀和扳手
5.镀锌铁丝
步骤：
1.制作一个固定天线的木材框架，框架可以是正方形或长方形，保持稳定性即可。
2.在木材框架的顶端钻两个小孔（两个孔之间的距离越大越好），把电线的一端分别连接到孔上的金属扣和螺丝上。
3.在框架的另一侧，用电线的另一端分别连接到金属扣和螺丝上。
4.用镀锌铁丝固定电线，确保电线不会松动。
5.把电线的另一端插到无线电接收机中。
6.保持天线竖直，尽量避免与墙壁或其他金属物体接触。
使用注意事项：
1.尽量选择开阔无干扰地区使用天线，避免与电线、建筑物、电器等
产生干扰。
2.使用天线时，要保持地线的连接良好，可以将地线接到家庭配电箱
的地线上。
3.天线的长度与频率有关，根据不同的频率可以调整天线的长度，以
提高接收效果。
4.在接收调整过程中，可以调整天线的方向和角度，以获得最佳的接
收效果。
总结：
这种制作短波抗干扰天线的方法简单实用，所需材料也比较常见，容
易获取。
制作过程比较简单，即使对电器知识不了解的人也可以尝试制作。
然而，由于电线的长度和天线的方向等因素会影响接收效果，所以需要根
据实际使用情况进行调整和测试，以获得最佳的接收质量。
PAC-12天线
PAC-12 便携多波段垂直短波天线线圈骨架是开模加工而成，材料为尼龙，强度非常高，线圈用1.0mm 的镀锡铜线绕制，所有螺丝采用不锈钢螺丝，振子铝管喷砂氧化成黑色，即使水平架设的话，下垂度也很小。
底座氧化成黑色，中国红，蓝色，定制的2.5米不锈钢拉杆天线重量轻体积小携带方便架设快捷，一个人3分钟就可以架设完毕很适合野外架台，出差旅游或者阳台架设性能参数：1. 携带重量约1.4Kg2.收缩长度约34.5cm，架设长度约410cm3.频率：可以工作在40.30.20.17.15.12.10.6米8个波段（7Mhz-50Mhz)4.阻抗：50Ω5.承载功率：200W6.SWR<1.3装箱清单:1. 铝合金底座1个（阳极氧化成黑色，中国红，蓝色，方便大家选择）2. 多波段加感线圈1个（40米- 10米,材料：尼龙，注：加感线圈为开模加工制作非手工车制）3. 地锚1个,规格10×240mm（未做电镀处理，以保持良好接地）4. 氧化铝管4个（黑色）,规格19×320mm（阳极喷砂氧化）5. 顶部2.5m不锈钢拉杆天线1个（定做加厚的）6. 调节波段用的带钩螺丝1套7. 地网10股排线1根（使用时按需要撕开，一般撕开3股即可）8. 专用布包一个注：不含馈线天线使用注意事项：1 把地网的连接环直接套在地锚的螺杆上拧到底座上就可以了，注意在地锚和地网之间放上垫圈拧紧然后依次是连接座--垫片（用以防止在装接振子时刮花底座）--四节铝管--加感线圈--拉杆天线2. 带钩的调节螺丝同样不要拧的太紧，因为线圈是镀锡铜线绕制的，比较软，太紧的话就把线圈拉变形了3. 带钩的调节螺丝开口侧朝向拉杆天线，在40米波段用不到调节螺丝时，建议取下来，以防止短路线圈4. 馈线不要盘成圆圈，要把馈线全部打开，否则影响驻波的调整5.地网使用时撕开3-4根就可以了，调节地网的夹角，可以改变天线阻抗常用波段参考数据：7.050从靠近铝管一侧开始数第8圈，拉杆全部拉出，驻波1.114.270，加感线圈从靠近拉杆天线一侧开始数第6圈，拉杆天线全部拉出，驻波1.1-1.1221.4用4节铝管加拉杆天线7节+10cm左右，驻波1.229.6只用拉杆天线，全部拉出缩回半节左右，驻波1.2。
短波天线尺寸计算
短波天线尺寸计算计算方法：用电磁波的速度（光速）30万公里除以频率等于该频率的波长，再除以4就是波长为单边振子长度，再去93--97%的缩短率：比如：频率7.05兆的单边振子xx为：10.64米，加上0.3米作为修剪余量；l* p" u;[6 q!L/p7B5s:}6频率14.22兆的单边振子xx为：5.3米，加上0.3米的修剪余量；频率21.26兆的单边振子xx为：3.53米，加上0.2米的修剪余量即可；再用天线测试仪测定每对振子的谐振频率，开始频率低，慢慢修剪到相应谐振频率为止。
主干高度如果在8米，阻抗应该差不多50欧姆，驻波会低于1.3。
倒V天线单边振子长度数据及计算方式如下：水平、倒V天线计算公式/4波长水平、倒V天线xx的计算公式：光速/频率/4*95%=（单臂）xx21.400MHz天线的计算长度3000/21.*95%=3330mm14.270MHz天线的计算长度3000/14.*95%=4993mm7.05MHz天线的计算长度3000/7.*95%=107mm29.60MHz天线的计算长度3000/29.*95%=2667mm以上仅仅是按照公式计算所得的长度，每个波段的天线最好是预长300mm 左右，固定好位置后，用驻波表监测着逐步裁剪到最理想驻波的长度。
或者使用发信机结合驻波表，监测每对振子的谐振频率（驻波低于1.2的频点)，边测边剪（随着谐振频率的升高，振子也在缩短，直到达到您所要的中心频点都低于等于1.2即可)。
例如：假设我们的目标频率是21.400MHz上述天线SWR最小值时候的频率读数是19.896MHz。
读数差=21.400MHz-19.896MHz=1.504MHz=1504KHz计算得知15米波段每KHz对应修剪长度为0.025cm：15米波段半波振子总修剪值=1504X0.025=37.6（cm）振子两边对称剪去37.=18.8（cm）修剪振子要留有余地，差别越小越要细心，防止修剪过多。
简易短波环形天线的制作
简易短波环形天线得制作身居城市市区或郊区喜欢收听短波得坛友们可能有同感,即:无论使用长线天线或拉杆天线,５MHz以下频段干扰严重,电台难以收听。
这种电场杂波对低频短波干扰得程度比中波更为严重。
为了改善该波段得收听质量,在查阅大量中外文资料得基础上,确定试制短波环形天线(国外称之为magnetic lｏop)。
成品(图１)ﻫ国外资料推荐使用直径10ｍｍ紫铜管弯成直径为85－90cｍ环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm得紫铜管2.8m,弯成直径为8７cm得铜环。
同时,采用1m得50塑料管支撑铜环。
这就是铜环上部得固定点(图2)ﻫ铜环下部得固定点(图3)。
这里要注意得就是要在铜管得两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后,固定好焊接好引线得焊片,并将引线引出塑料管。
制作一个木板支架(图4),注意要非常牢靠。
将塑料支架固定在模板支架上(图5,图6),一定要牢靠。
ﻫ制作一个次级线圈(图７),据国外资料,该次级线圈得直径最佳值为初级线圈直径得1/5左右、ﻫ该次级圈采用10mｍ铝管并用电饭煲内胆圆形定型为直径17cm得铝环,内部穿引细花线制成(图８)。
ﻫ将次级线圈得引出线连接在BNC插座上(图9)据测定与计算,该短波环得电感量为２ｕH,配２250ｐF双连空变,其谐振频率大约为2—１2MHz,另配360pF单联空变,其谐振频率约为５—23MHz。
要注意得就是两个可变要有一定得隔离距离,否则会相互干扰(图１0)采用一只波段开关分开(图11)ﻫ据实际测试,该短波环形天线得工作频率为短波1:２、050－12、700MHz;短波2:４。
9０0—23.０00MHz。
这样,白天可使用短波2,晚间可使用短波1(图12)ﻫ使用该环形天线,各频点信号谐振尖锐,晚间得低频短波电台如上海得浦江台AM3２８0,新疆格尔木台AM３9８5,甘南台ＡM3990,等顺利收到。
日间得ＵSB１3３６2也可用1３9B顺利收到、表明短波环形天线在对抗电场杂波干扰中有一定作用。
简易短波环形天线的制作
简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的程度比中波更为严重。
为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。
成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm 的紫铜管2.8m，弯成直径为87cm的铜环。
同时，采用1m的50塑料管支撑铜环。
这是铜环上部的固定点（图2）铜环下部的固定点（图3）。
这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。
制作一个木板支架（图4），注意要非常牢靠。
将塑料支架固定在模板支架上（图5，图6），一定要牢靠。
制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。
该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。
将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。
要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。
这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。
日间的USB13362也可用139B顺利收到。
自制收音机短波天线
自制收音机短波天线描述自制收音机短波天线所需材料如下：1.2米木条（竹条，PVC管等不限）两根10-365pf可变电容一个（其它规格也可以，但是最小值最好不要高过20皮法，否则频率高端上不去14号漆包线（直径2毫米）约3.5米（主框用），其它线材也可，效果可能有所不同，基本上是越粗的越好14号漆包线约85公分（感应环用），其它线材也可，效果可能有所不同同轴电缆3米插头一个（视收音机接口而定）热融胶/乳胶/螺丝等不限制作方法：（以木条为例）1、将两根木条接成一个十字。
俺手头是两根18乘30毫米的木条，在每条中间各开了个18乘15的口子相对一嵌就成了，想省事用螺丝也可以。
2、木十字的四头离边缘一两公分的地方各钻一个3毫米左右的孔供穿线用，选其中一头，在往里一两公分的地方再钻一个孔供固定第二个线头使用。
3、将可变电容固定在靠近钻了两个孔的木条那一头的地方。
4、将漆包线从选定那头的一个孔开始穿，依此穿过另外三头，最后再从开始这头的另一个孔穿过，细心拉直，两边都留一两公分的头，刮去漆皮。
5、用短线连接一线头到可变的动片端子，另一头到可变的定片端子，焊好。
6、将另一段短漆包线两头刮好，弯成圆形感应环，7、将电缆两边去皮，一头接插头焊好，另一头芯线与屏蔽层分别接感应环的两头焊好。
8、将感应环固定在十字的中心位置附近（作为临时措施，俺就用了些橡胶泥粘上去）9、在可变电容相对的另一头加一个挂钩或者绑段绳子，将天线挂在合适位置。
制作结束！短波天线原理工作于短波波段（1~30MHz）的发射或接收天线，统称为短波天线。
短波的传输按传输路径不同主要分为两种，一种是通过电离层反射，称为天波。
由于太阳活动会对电离层造成一定的影响，所以这种方式传输的波长也要随太阳活动的强弱发生变化；另一种是贴地表传输的地波。
这种传输方式受相对介电常数和电导率的影响发生损耗。
海水的相对介电常数和电导率都比较大，所以损耗较小，在海事通信中有较多运用。
短波小环天线制作尺寸
短波小环天线制作尺寸
短波小环天线的制作尺寸可以根据所要接收的频率来确定。
下面是一个常见的小环天线制作尺寸的示例：
1. 小环的直径："
根据所要接收的频率，小环的直径可以采用约1/4波长的大小。
可以使用以下公式来计算直径：
直径= 300 / 频率（MHz）
2. 小环的线径：
小环的线径可以选择适合的线径，一般采用直径为1mm至2mm的电线。
这取决于使用的材料以及所要接收的频率范围。
3. 小环的支撑杆：
支撑杆的长度可以根据个人需要确定，一般选择足够长的杆子便于安装。
常见的长度为1.5米至2米。
4. 小环与支撑杆的连接：
小环与支撑杆可以使用金属夹子或者金属圈固定在一起。
确保连接紧密，以便信号传输良好。
这是一个一般的制作尺寸示例，对于具体的小环天线制作，还需要根据具体的需
求和实际情况进行设计和调整。
自制短波天线
自制短波天线
自制短波天线,Short-wave antenna
关键字：短波天线
此天线只要5根4-5米的玻璃钢鱼竿，50米导线，就可以轻松自制，
是空间受限Ham的首选天线，大家一齐动手来做吧。
自制用的设计图纸：
是英制的尺寸，大家自己转换吧。
1 英寸＝25.4 mm 1英尺＝12英寸自己算吧
关于阻抗匹配的说明：
发明者说自己的天线是伽马匹配的，但是自制的Ham多数用的是1：1的巴伦。
另外有Ham讲到2个振子间的3英寸的间隙对匹配很重要。
使用1：1巴伦，按照低波段到高波段的顺序开始调整，先从14MHz开始，然后18MHz，21MHz，24MHz。
看了一下此天线，感觉做起来相对容易一些，并且材料也相对便宜，有以下几点不明之处请教：
１、麻烦解释一下篮框里的文字，有些模糊，看不清楚。
２、绿框里的尺寸是从中心点沿着支撑杆向导线的固定点量的尺寸吗？
３、几个波段的馈电点是直接连接在一起的吗？
４、是否是在馈电点的相对一面的中心部位将电线的一根剪断了？（我看到是双股电线，其它的照片上似乎是剪断了一根，图上看不清楚）
1、Approx 3" GAP （大约3英寸间隔），看不清尺寸的最上1个是5英尺6英寸，另外2个一个是4英尺10英寸，一个是4英尺5英寸。
（其实您可以根据勾股定理自行计算）
2、正确。
3、正确。
4、2根均剪断，那3英寸间隔靠绝缘材料连接。
短波天线的制作
材料准备：各位尽可能利用手头的材料，我用的是3/4馈管。
据高人的贴中所言，铝管，不锈钢都行。
但本人认为铜管是较好的选择。
铜管长度请准备4米左右，PVC管一条（管径可以根据自己的铜管直径选择，当然管径大点机械强度会好点），连接接收机的同轴线3－4米（也可以根据自己的实际情况定，但千万不要太长），360P的可变电容一只（电容可用薄膜的也可用空气的，可根据手头备件而定），自攻螺丝4颗，焊接片4只，扎带4条。
所用到的工具有：手电钻，螺丝刀，卷尺，烙铁，斜口钳等。
记得再准备图中的PVC小套管一段。
我用的材料直径裁面要尽量平整小圈圈的长度（如果钳工不是很过关，可以预留稍长慢慢裁直到符合标准）大圈圈长度（直接给长度数据的好处是不同换算了）在铜管的两端钻孔，孔的直径要稍小于自攻螺丝的直径。
可用卡尺测定。
在支撑天线用的PVC管顶端用美工刀打孔一个，直径跟铜管的直径一样。
将裁好的长那条铜管穿进PVC管刚开好的洞中，记得铜管要先弯成圆圈再穿，不然会稍有不便。
在此，我的馈管的优势体现出来了：可以随便弯，不行再重来。
用铜管的恐怕就没那幸福了，万一在施工过程将管子弄扁了就麻烦了。
哈哈，有馈管就是好！用准备好的内径跟铜管外径一样的PVC管将铜管两端连接起来，这样就浑然一体了，记得管子中间要留点缝隙。
小圈圈要在大圈圈完成固定后就可以决定安装位置及PVC管开孔位置了。
安装固定图，一看应该就明白了吧。
没什么技术含量。
绑扎方法，这个可能要学习一下，呵呵。
天线竣工了！自己找个好的底座吧，我用的是闲置的吊扇。
刚好合适，将PVC管直接插进吊扇柄就OK了，天线不用时又可以很方便的取下。
然后将接收机连接好，打开，左右调整天线上的可变直到接收机中噪音最大，再调节接收机频率扭，怎么样效果很突出吧？由于天线的可变电容不能随着接收机的频率改变而改变，所以在换了频段之后需要重新调整天线的可变电容。
根据以上尺寸制作的天线频率覆盖范围在5－－27MHZ这样。
短波天线尺寸计算
短波天线尺寸计算计算方法：用电磁波的速度（光速）30万公里除以频率等于该频率的波长，再除以4就是1/4波长为单边振子长度，再去93--97%的缩短率：比如：频率7.05兆的单边振子长度为：10.64米，加上0.3米作为修剪余量；频率14.22兆的单边振子长度为：5.3米，加上0.3米的修剪余量；频率21.26兆的单边振子长度为：3.53米，加上0.2米的修剪余量即可；再用天线测试仪测定每对振子的谐振频率，开始频率低，慢慢修剪到相应谐振频率为止。
主干高度如果在8米，阻抗应该差不多50欧姆，驻波会低于1.3。
倒V天线单边振子长度数据及计算方式如下：水平、倒V天线计算公式/4波长水平、倒V天线长度的计算公式：光速/频率/4*95%=（单臂）长度21.400MHz天线的计算长度300000/21.4/4*95%=3330mm14.270MHz天线的计算长度300000/14.27/4*95%=4993mm7.05MHz天线的计算长度300000/7.05/4*95%=10107mm29.60MHz天线的计算长度300000/29.60/4*95%=2667mm以上仅仅是按照公式计算所得的长度，每个波段的天线最好是预长300mm左右，固定好位置后，用驻波表监测着逐步裁剪到最理想驻波的长度。
或者使用发信机结合驻波表，监测每对振子的谐振频率（驻波低于1.2的频点)，边测边剪（随着谐振频率的升高，振子也在缩短，直到达到您所要的中心频点都低于等于1.2即可)。
例如：假设我们的目标频率是21.400MHz上述天线SWR最小值时候的频率读数是19.896MHz。
读数差=21.400MHz-19.896MHz=1.504MHz=1504KHz计算得知15米波段每KHz对应修剪长度为0.025cm：15米波段半波振子总修剪值=1504X0.025=37.6（cm）振子两边对称剪去37.6/2=18.8（cm）修剪振子要留有余地，差别越小越要细心，防止修剪过多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
短波小环天线制作尺寸
1. 介绍
短波小环天线是一种常用于无线通信的天线，它具有体积小、重量轻、制作简单等优点。
本文将详细介绍短波小环天线的制作尺寸及相关要求。
2. 短波小环天线的原理
短波小环天线是一种环形天线，其原理基于电磁感应。
当高频电流通过天线时，会产生磁场，进而激发电磁波的辐射。
短波小环天线的环形结构可以使电磁波在天线周围形成一个闭合的环路，从而增强辐射效果。
3. 制作尺寸的确定
制作短波小环天线时，需要确定合适的尺寸，以保证天线的工作效果。
3.1 环的直径
短波小环天线的环的直径是一个重要的参数，直径的选择会直接影响到天线的工作频率范围和增益。
一般来说，短波小环天线的环直径应为工作波长的四分之一或八分之一。
3.2 环的材料和粗细
短波小环天线的环可以使用导电性好的材料制作，如铜线或铝线。
环的粗细也会影响到天线的频率响应和增益。
一般来说，环的直径越细，对高频信号的响应越好。
3.3 线圈匝数
短波小环天线的线圈匝数也是一个重要的参数，它会影响到天线的阻抗匹配和辐射效率。
一般来说，线圈匝数越多，天线的阻抗越高，适用于高频段；线圈匝数越少，天线的阻抗越低，适用于低频段。
3.4 天线支架的高度
短波小环天线的支架高度也需要合理选择。
支架的高度会影响到天线的辐射角度和方向性。
一般来说，支架高度越高，天线的辐射角度越低，方向性越强。
4. 制作步骤
下面是制作短波小环天线的一般步骤：
1.准备材料：导电性好的线材（如铜线或铝线）、天线支架、电缆等。
2.根据设计要求确定环的直径和线圈匝数。
3.依据环的直径和线圈匝数，计算所需的线材长度。
4.将线材固定在天线支架上，形成环形结构。
5.连接电缆，将天线与收发设备连接起来。
6.调整天线支架的高度和方向，以获得最佳的信号接收效果。
5. 注意事项
在制作短波小环天线时，需要注意以下事项：
•选择合适的材料，确保导电性良好。
•保持天线结构的稳定性，避免松动或变形。
•避免天线与其他金属物体接触，以免影响天线的工作效果。
•定期检查天线的连接和固定情况，确保其正常工作。
6. 总结
短波小环天线是一种体积小、重量轻、制作简单的天线，其制作尺寸直接关系到天线的工作效果。
本文介绍了短波小环天线的原理、制作尺寸的确定方法以及制作步骤，并提醒了一些注意事项。
希望本文能对短波小环天线的制作有所帮助。
参考文献：
[1] Balanis, C. A. (2005). Antenna Theory: Analysis and Design (3rd ed.). Wiley.
[2] Stutzman, W. L., & Thiele, G. A. (2012). Antenna Theory and Design (3rd ed.). Wiley.。
