继电保护及故障信息系统通信模型分析
继电保护故障信息系统应用分析
继电保护故障信息系统应用分析
继电保护是电力系统中的关键技术，其作用是在电力系统发生故障时，迅速切除故障
区域，保障电网运行安全。
随着电力系统规模的不断增大和电网结构的不断复杂化，继电
保护的作用越来越重要。
为了保证电力系统的安全稳定运行，开发了继电保护故障信息系统，该系统可以及时准确地获取电力系统中的故障信息，并将其传输到操作人员的终端设
备上，以便及时处理故障。
继电保护故障信息系统的主要功能是故障监测、故障诊断和故障定位。
故障监测是指
对电力系统中的各种故障进行实时监测，以发现故障并及时通知操作人员。
故障诊断是指
对故障进行分类和分析，以确定故障类型和地点，并指导操作人员进行正确的处理。
故障
定位是指根据故障信息，确定故障的具体位置，以便进行修复。
继电保护故障信息系统的主要技术包括数据采集、通信、数据处理和数据显示等方面。
数据采集是指通过各种传感器和数据采集设备采集电力系统中的各种信号，并将其转换成
数字信号，以便后续的处理和分析。
通信是指通过各种通信设备和协议，将采集到的数据
传输到远程服务中心或操作人员的终端设备上。
数据处理是指对采集到的数据进行处理和
分析，并生成故障诊断结果和故障信息报告。
数据显示是指将采集到的数据、故障诊断结
果和故障信息报告显示在操作人员的终端设备上，以便操作人员进行及时处理。
继电保护故障信息系统分析与研究
继电保护故障信息系统分析与研究摘要：本文基于了解继电保护的基础上对故障信息系统进行了研究, 并对该继电保护的基本原理进行了介绍，其次是对继电保护信息系统的内部结构做了详细分析，接着通过研究系统内部结构实现方式，来对继电保护信息系统管理功能做了分析与探讨，最后对继电保护故障信息系统的发展前景做了详细展望，从而为今后实现继电保护运行、管理和电网故障处理的网络信息化、自动智能化方向发展。
关键词：继电保护，故障信息系统，结构组成，实现方式，管理功能，发展前景前言随着信息社会的到来及电力行业全面走向市场，好多电力企业都对电力系统多方面进行开发和研究，电力系统数据通信网获得了前所未有的快速建设和发展，数据通信网的规模和容量大大增强；这些有利条件终于促使了电力保护系统的信息化水平，实现快速有效地处理电网故障、恢复系统正常运行。
继电保护故障信息系统的任务是收集管理电网异常时动作的装置的动作信号、断路器的分合信号以及装置的运行异常信号，对这些数据、信号的综合、统计、计算和分析等处理与管理，并通过对变电站故障信息的综合分析、故障定位和整定计算工作提供科学依据，以做出正确的分析和决策来保证电网的稳定运行。
从而为继保人员对保护、安全自动装置运行管理提供必要的支持，实现了继电保护运行管理的网络信息化和自动智能化功能，具有很强的社会和经济效益。
一、继电保护系统简介继电保护是研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。
基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
继电保护为了具有正确区分被保护元件是处于正常运行状态还是发生了故障这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大因此可以利用短路故障时电气量的变化，便可构成各种原理的继电保护系统。

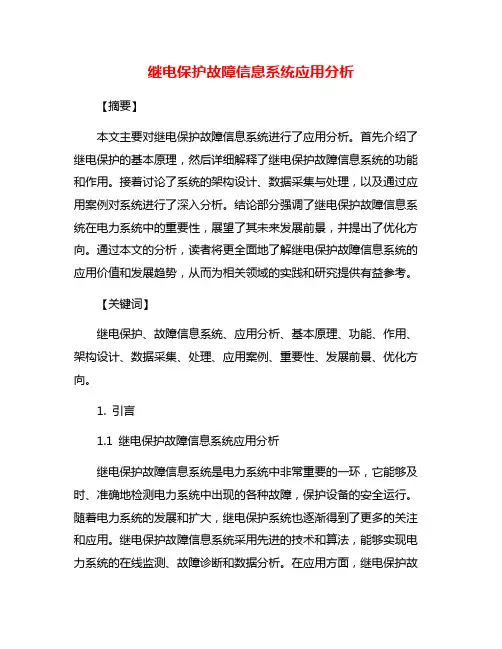

继电保护故障信息系统应用分析
继电保护故障信息系统应用分析【摘要】本文主要对继电保护故障信息系统进行了应用分析。
首先介绍了继电保护的基本原理，然后详细解释了继电保护故障信息系统的功能和作用。
接着讨论了系统的架构设计、数据采集与处理，以及通过应用案例对系统进行了深入分析。
结论部分强调了继电保护故障信息系统在电力系统中的重要性，展望了其未来发展前景，并提出了优化方向。
通过本文的分析，读者将更全面地了解继电保护故障信息系统的应用价值和发展趋势，从而为相关领域的实践和研究提供有益参考。
【关键词】继电保护、故障信息系统、应用分析、基本原理、功能、作用、架构设计、数据采集、处理、应用案例、重要性、发展前景、优化方向。
1. 引言1.1 继电保护故障信息系统应用分析继电保护故障信息系统是电力系统中非常重要的一环，它能够及时、准确地检测电力系统中出现的各种故障，保护设备的安全运行。
随着电力系统的发展和扩大，继电保护系统也逐渐得到了更多的关注和应用。
继电保护故障信息系统采用先进的技术和算法，能够实现电力系统的在线监测、故障诊断和数据分析。
在应用方面，继电保护故障信息系统可以实时监测电力设备的状态，及时报警并采取保护措施，保障电力系统的安全运行。
本文将重点对继电保护故障信息系统进行应用分析，探讨其基本原理、功能和作用、架构设计、数据采集与处理，并结合实际案例进行深入分析。
通过对继电保护故障信息系统的深入研究和分析，可以更好地了解其在电力系统中的重要性和作用，为未来的系统优化和发展提供一定的参考和指导。
2. 正文2.1 继电保护的基本原理继电保护的基本原理是电力系统中非常重要的一部分，其作用是保护电网设备不受损坏，同时也保护电力系统的安全运行。
继电保护的主要原理是利用电路的各种参数变化来检测电力系统中发生的故障，从而及时采取措施将故障隔离，保证电网的正常运行。
在继电保护的实现过程中，主要采用了电流、电压、频率等参数进行检测和判断。
当电力系统发生故障时，这些参数会发生异常变化，继电保护系统通过比较实际测量值和设定值的大小关系，判断是否需要对故障点进行保护动作。
深入分析电网继电保护故障信息系统
深入分析电网继电保护故障信息系统摘要：继电保护故障信息系统是智能型二次设备、计算机信息传输技术、卫星时钟同步技术等现代科技在电力系统的成功应用。
继电保护故障信息系统的开发和使用，标志着继电保护专业的技术管理水平登上一个新台阶，为电力系统故障的准确分析、及时处理提供了重要的依据和手段。
它的建立，为今后继电保护动作行为进行智能化分析和仿真，为保护专家系统的建立奠定了基础，必将为电力系统的安全可靠运行做出贡献，为提高各专业技术管理的自动化水平发挥愈来愈大的作用。
关键词：继电保护继电保护故障信息系统（以下简称故障信息系统）利用计算机、网络和通信技术，实时收集变电站运行和故障信息，为继电保护信息和电网故障信息的分析和处理提供完整的解决方案，并通过对变电站故障信息的综合分析，为调度管理部门及时了解电网故障情况，分析事故、故障定位和整定计算工作提供科学依据，以做出正确的分析和决策来保证电网的稳定运行。
同时，实现了保护人员在日常运行中对全网微机型保护和录波装置运行状况的动态、实时监测，大大提高了系统保护装置的健康运行水平。
1 故障信息系统的基本功能1.1自动采集装置信息正常运行时，主站调取保护和录波装置的运行信息，对装置进行其规约提供且硬件支持的一些操作，如调取定值、采样值、启动录波、修改设备参数等，监视设备运行工况，及时发现和处理设备缺陷，提高设备的可用率和健康运行水平。
在各种情况下，系统都不能影响所连保护和故障录波等装置的正常独立运行性能，如对子站进行数据访问、子站连接装置的接口异常或通信链路故障、或子站连接的任一装置故障等情况。
1.2综合分析功能a）故障诊断。
电网发生故障时，通过对子站上传的保护动作信息、录波数据、开关跳闸等故障信息综合分析，对故障电气量等信息进行组合分析计算，如波形、谐波、向量分析、阻抗计算、序分量计算、功率分析等，判断故障区域、故障性质及保护动作行为。
b）故障测距。
根据故障元件的录波数据，运用单端、双端或自定义等测距算法进行计算，快速准确提供故障点、故障相、故障性质和巡线范围等。
IEC61850工程继电保护应用模型的详细解读PPT(92张)
o 遥控：包括遥控、压板、复归等 定义了四种遥控类型，除了复归采用类型3-增强型直控外，其他采用类型 4-增强型执行前选择遥控方式，另外两种类型为：类型1-常规型直控(不判 关联状态,复归)、类型2-常规型执行前选择(压板选择)
o 定值：包括保护定值、测控定值、参数定值等 可以采用浮点、整型时间（61850中时间以毫秒为单位,tmms 秒tms）
、整型、状态型、字符型（国网规范中扩展,用于被保护设备数据类型里 面）等
o 定值区：在定值控制块中定义，区分编辑定值区和运行定值区，定值区从 1开始
o 录波：采用COMTRADE格式，直接读取文件
IEC 61850中的逻辑节点类列表：
概述
常用逻辑节点：
概述
常用逻辑节点：
概述
概述
公共数据类规范 o 状态信息的公共数据类规范:SPS、DPS、INS、ACT、ACD 、SEC、BCR o 测量值信息的公共数据类规范：MV、CMV、SAV、WYE、 DEL、SEQ、HMV、HWYE、HDEL o 可控状态信息的公共数据类规范：SPC、DPC、INC、BSC、 ISC o 可控模拟信息的公共数据类规范：APC o 状态定值的公共数据类规范：SPG、ING(整性) o 模拟定值的公共数据类规范：ASG、CURVE(定值曲线) o 描述信息的公共数据类规范：DPL、LPL、CSD
Station/Interbay bus (LAN) MMS+GOOSE
Mapping Mapping
Stack X
Stack Y
Porcess bus (LAN) GOOSE+SMV
Part 9 通信服 务映射
概述
继电保护及故障信息系统的研究与应用
继电保护及故障信息系统的研究与应用摘要：为了保证电网安全稳定运行，监控和排除电网故障，存储和管理电网故障信息，提出继电保护及故障信息系统。
本文介绍继电保护及故障信息系统的基本概念、原理和设计思路。
根据IEC61850和IEC61970等相关标准，研究分布式继电保护及故障信息系统。
该系统利用电网分布的特点，采用分布式分层系统来实现，能够对电网继电保护设备和故障信息进行快速有效的管理。
介绍继电保护及故障信息系统在电网中的具体应用。
关键字：继电保护；故障信息系统；电网随着经济社会的发展，电网的规模越来越大，覆盖范围越来越广，要保证如此巨大的电力系统时刻安全稳定运行是十分艰巨的任务，各种故障和异常是难以避免的，有的重大事故还会造成大面积停电和人身财产损失。
为了保证电力系统的安全稳定运行，提出继电保护和故障信息系统，用于快速找到故障地点、分析故障原因、并从根本上排除故障，保证电网的安全稳定运行。
1、继电保护和故障信息系统的功能继电保护和故障信息系统应该实现以下功能：（1）实时监控电网的运行状态，包括电网中各保护设备、各录波器等二次设备，能够实时控制这些设备的运行；（2）能够对运行异常和发生的故障的设备进行检修和故障排除，并记录其相关信息；（3）自动分析和处理电网中的故障和异常，实时确定故障地点、故障原因、故障类型，并排除故障，记录故障信息进行分析；（4）存储电网运行状态数据和故障信息，能够供以后的工作中查询和使用；（5）使用标准的可扩展的系统，能够和其他各种系统进行通信和协同工作，共享相关数据；（6）能够使用网络进行通信。
2、继电保护和故障信息系统设计继电保护和故障信息系统设计应该遵循一些基本原则。
2.1 标准化原则遵循标准化的设计原则，遵循IEC61850和IEC61970相关国际标准。
网络标准使用国际通用的TCP/IP协议。
配置文件保存和传输格式采用W3C推荐的国际通用标准XML（可扩展标记语言）格式，XML文件格式是国际通用的数据传输格式。
电力系统继电保护故障分析与处理
电力系统继电保护故障分析与处理
电力系统继电保护是电力系统安全运行的重要保障之一。
在电力系统运行过程中，如果发生故障，继电保护将及时切除故障元件，保护电力系统的安全和可靠运行。
由于各种原因，继电保护系统也会存在故障，这时就需要进行故障分析与处理。
一、故障分析
故障分析是找出故障的原因和位置的过程。
故障分析需要根据实际的运行情况和故障事件的描述，采用逐级递进的方法，逐步缩小查找范围。
常用的故障分析方法有：
1. 故障排除法：根据实际的故障现象，逐步排除可能存在故障的设备或线路，以确定故障的位置。
2. 故障模拟法：根据故障事件的描述，结合电力系统的拓扑结构和保护配置，通过模拟故障过程，找出可能存在故障的设备或线路。
3. 故障现象法：根据实际的故障现象和保护动作的记录，结合电力系统的运行状态和保护配置，通过对故障现象的分析，找出故障的原因和位置。
二、故障处理
1. 抢修故障设备：如果故障原因是设备故障，需要及时更换故障设备，恢复电力系统的正常运行。
3. 调整保护配置：如果故障原因是保护配置不合理，可以通过调整保护配置，提高电力系统的抗干扰能力和保护动作的准确性。
4. 优化运行控制：如果故障原因是电力系统的运行控制不合理，可以通过优化运行控制，提高电力系统的稳定性和安全性。
电力系统继电保护故障分析与处理是保障电力系统安全运行的重要环节。
通过合理的故障分析和处理，可以及时查找故障的原因和位置，并采取相应的措施来排除故障，保证电力系统的正常供电。
如何通过继电保护故障信息进行分析
如何通过继电保护故障信息进行分析摘要：本文通过一起现场实际设备故障案例，结合继电保护故障动作信息，对故障情况进行分析，为继电保护人员及时、准确掌握继电保护故障情况，提高事故处理水平提供依据。
关键词：继电保护；故障；原因；处理方法一、引言继电保护是电力系统中最基本的重要设备，能够快速、准确反映设备故障情况，并切除故障，从而保护设备，随着电力系统自动化程度的应用和提高，继电保护功能逐步完善。
继电保护的故障录波、故障记录、记忆功能在计算机数据处理技术的支持下不断提高，使得继电保护在对故障保护功能上大大提高，因此继电保护的运行准确率也得以提升。
二、正文1、事故经过2018年6月30日 05:56:03:424，炼油厂新区发生晃电，1000万常减压装置K-101常压炉鼓风机停机， 05:56:03:436减二中油泵P-202A停机，装置循环。
2、继电保护动作情况调取查看保护信号情况：2018.6.30 ECS后台监控显示05:55:58:220开始发常二中油泵P111A零序电压I段动作信号，05:56:03:467结束，持续时间5S左右。
05:56:01:885常压炉鼓风机K-101零序电压告警，05:56:03:381常压炉鼓风机K-101速断启动， 05:56:03:424常压炉鼓风机K-101速断动作B、C相跳闸。
保护装置信号发：速断保护跳闸、工艺联锁跳闸、故障闭锁信号05:55:58:226减二中油泵P-202A零序电压告警，05:56:03:382减二中油泵P-202A速断启动，05:56:03:436减二中油泵P-202A热过负荷告警。
保护装置信号发：工艺联锁跳闸I段PT消谐装置信号发：05:55:46接地，常减压1#线发：PT断线告警3、保护调试人员调取故障动作记录及故障录波情况：3.1、鼓风机K-101动作分析：从图上故障录波可以看出：故障前的电流值为：A:48A、B:51A、C:48A；正常时相电压应为：3.66kV显示的相电压为：A: 5.1kV、B: 1.24 kV、C: 6.18kV；由此可以看出B相非金属性接地，导致A、C相电压升高B相接地后的电流值为：A:48A、B:1203A、C:45A；B相接地后，C相击穿时的电流值为：A:241A、B:7656A、C:3866A；速断保护出口时间为：05:56:03:424，持续动作时间40ms出口保护速断一次动作定值为：690A，电机Ie为73A，故障发展成B、C相短路，电流大于动作值，保护正确动作3.2、减二中油泵P-202A动作分析05:56:03:382减二中油泵P-202A速断启动，05:56:03:436减二中油泵P-202A热过负荷告警。
继电保护故障信息处理系统构成及应用
能和性能不 断完善 ，但 变电站 内各种微机继 电保护 及安 全 自 动装 置 、故 障录波器等设 备所产生 的大量信息 却缺乏统一有 效的管理 ， 电保护信息 的监控 、 继 系统故 障及保 护动作行为 的
分析和管理的 自动化水平显得相对滞 后 。 这种 情况 下 ， 在 建立
继电保护信息管理网络 ， 照业务划 分组织和应用数据 ， 按 为事 故分析和处理提供依据 ，提高继 电保护运行管 理的 自动化水
平 就显得 刻不容缓 。
口、 光纤或者 网络方式 与当地监控系统通信 。 每个子站可 以选
ｔ ｅ ｌｖ ｌ ｏ ｒ ｔ ｃｉ ｎ ｕ ｌ ｍｐ ｏ ｅ ｔ ｅ ｐ ｗｅ ｆ ｃ ｅ ｃ ｆ ｉ ｃｄ ｎ ａ ｄ ｉ ｇ ｅ ｕ ｔ ｎ ｔ ｂｌ ｙ ｆ ｒ ｔ ｅ ｐ ｗｅ ｈ ｅ ｅ ｆ ｐ ｏ ｅ ｔ ，ｂ ｔａ ｓ ｉ ｒ ｖ ｈ ｏ ｒ ｅ ｆ ｉｎ ｙ ｏ ｎ ｉ ｅ ｔ ｈ ｎ ｌ ，ｓ ｃ ｒ ｙ ａ ｄ ｓａ ｉ ｔ ｏ ｈ ｏ ｒ ｏ ｏ ｉ ｎ ｉ ｉ
Ａｂ ｔ ａ ｔＷ ｉ ｈ ｅ ｅｏ ｍｅ ｔ ｒ ｑ ｉ ｍｅ ｔ ｆ ｐ ｗ ｒ ， ｅ ｕ ｒ ｓ ｖ ｒ ｕ ｙ ｅ ｆ ｓ ｂ ｔｔ ｎ ｒ ｌｙ ｐ ｏｅ ｔ ｎ ｎ ｓ ｒ ｃ ： ｔ ｔ ｅ ｄ ｖ ｌｐ ｎ ｅ ｕ ｒ ｈ ｅ ｎ ｓ ｏ ｏ ｅ ｉ ｒｑ ｉ ａｉ ｓ ｔ ｐ ｓ ｏ ｕ ｓ ｉ ｅ ａ ｒｔ ｃｉ ａ ｄ ｔ ｅ ｏ ａｏ ｏ
ａ ｏ ａｉ ｓ ｆｔ ｄ ｖ ｃ ｓ ｆ ｌ ｅ ｏｒ ｒ ａ ｇ ａ ｕｎ ｓ ｆ ｎ ｏ ｍａｉ ｎ ｅ ｒ ｔｄ ｕｔｍ ｔｃ ａｅ ｙ ｅ ｉｅ ， ａｕｔ ｃ ｄｅ ｌｒ ｅ ｍｏ ｔ ｏ ｉｆ ｒ ｔｏ ｇ ｎｅ ａｅ ｂｙ ｒ ｍａ ｇ ｎａ ｅｍｅ ｔ ａ ａ ｉｈｅ ｄ ｍ ａ ， ｎ ｈ ｓ ｈｇ ｒ ｅ ｎｄ ｃ ｎｓｒ ｔｏ ｏ ｒｌ ｙ ｒ ｔｃ ｉｎ ａ ｌ ｉ ｆｒ ａｉｎ ｐ ｏ ｅｓｉ ｇ ｙ ｔ ｍ ，ｎｏ ｏ ｙ ｎｔｌｉｅ ｏ ｒ ｔｏ ｍａ ａ ｅ ｅ ｔ ｏ ｏ ｔｕｃ ｉｎ ｆ ｅａ ｐ ｏｅ ｔｏ ｆ ｕ ｔ ｎ ｏ ｍ ｔｏ ｒ ｃ ｓｎ ｓ ｓｅ ｔ ｎｌ ｉ ｅｌｇ ｎｔ ｐｅ ａｉｎ ｎ ｇ ｍ ｎ ｔ ｍｅ ｔ ｅ
继电保护故障信息系统应用分析
继电保护故障信息系统应用分析继电保护系统是电力系统中的重要保护装置，它能够对电力系统中的故障进行快速准确的判断，并且采取相应的保护措施，保证电力系统的安全稳定运行。
近年来，随着信息技术的发展和智能化的需求，继电保护故障信息系统应用也得到了广泛关注和应用。
本文将对继电保护故障信息系统的应用进行分析，探讨其在电力系统中的作用和意义。
一、继电保护故障信息系统的概念继电保护故障信息系统是指利用现代信息技术手段，将继电保护设备所采集到的故障信息进行采集、传输、处理和显示的系统。
它能够对电力系统中的故障进行及时准确的监测和诊断，并将相关信息反馈给操作人员，协助其快速地对故障进行处理，提高电力系统的安全稳定运行水平。
1. 提高继电保护的智能化水平2. 提升电力系统的安全稳定水平3. 为电力系统的运维提供重要支持继电保护故障信息系统能够实现对电力系统中各类设备的监测和管理，对设备的运行状态进行实时跟踪和分析，并向相关人员提供相关故障信息和运行状态，为电力系统的运维提供了重要的数据支持。
4. 为电力系统的故障分析提供依据5. 提高电力系统的响应能力继电保护故障信息系统能够实现故障信息的快速传输和处理，能够提供实时的故障信息和处理建议，帮助运维人员快速、准确地进行故障处理，提高了电力系统的响应能力。
随着信息技术的不断发展和电力系统的智能化需求，继电保护故障信息系统也将会朝着以下几个方面不断发展和完善：1. 数据化与智能化发展继电保护故障信息系统将向着数据化和智能化方向发展，通过对电力系统中的数据进行深度分析和处理，实现对电力系统的智能化管理和控制。
2. 云计算与大数据应用继电保护故障信息系统将会更多地运用云计算和大数据技术，实现对电力系统中大规模数据的采集、存储和分析，以及数据的共享和管理。
3. 物联网技术的应用随着物联网技术的不断发展和成熟，继电保护故障信息系统将更多地运用物联网技术，实现对电力系统中各类设备的智能化管理和监控。
继电保护故障信息系统应用分析
继电保护故障信息系统应用分析继电保护故障信息系统是电力系统故障判断和保护控制的核心系统之一，随着新技术的不断发展和应用，继电保护故障信息系统在电力系统中的应用越来越广泛。
本文将从以下几个方面分析其应用现状和前景：继电保护故障信息系统是电力系统保障稳定运行的重要手段。
其主要作用如下:1. 根据设定的参数，及时发现电力系统中的故障，实时传输电力信息，减少故障时间和影响范围。
2. 实时监控电网的运行状况，识别潜在的故障隐患，及早进行预警和预防。
3. 提供完善的故障信息，并对不同类型的故障进行区分，方便电力工作人员定位故障位置，快速采取应急措施，保证电网的安全稳定运行。
4. 为电力系统的管理和维护提供重要依据和参考，保证电网高效、稳定运行。
目前，继电保护故障信息系统在电力系统中的应用已经比较普遍。
不同的电力公司、不同的电网环境，都会采用不同的继电保护故障信息系统，以满足本地电网运行的需要。
下面以我国为例，就继电保护故障信息系统的应用现状进行简单分析。
1.时序数据库系统:时序数据库系统是一种高效的故障信息采集、存储、查询和分析系统，目前已经被广泛应用于我国电力系统的保护控制、测试、计量、资料汇总等领域。
由于时序数据库系统采集故障信息的速度非常快，且可以把历史数据长时间存储，便于后续分析和对比，所以这种故障信息系统已经成为我国电力系统中的主要应用之一。
2.基于GIS的继电保护故障信息系统:基于地理信息系统(GIS)技术的继电保护故障信息系统可以根据位置信息进行故障精确定位分析，减少了故障处理时间和人力成本。
此外，该系统还可以通过GIS技术进行电网层级数据的管理和维护，提高了电力系统管理的效率和精度。
继电保护故障信息系统的应用是不断发展和演变的过程，未来该系统的应用也将面临着新的需求和挑战。
以下是该系统未来发展的几点建议：1.加强继电保护故障信息系统的智能化处理能力，引入更多的人工智能技术，提高系统智能判断的准确性和效率。
继电保护故障信息系统应用分析
继电保护故障信息系统应用分析摘要：摘要：随着变电站的高速发展，传统变电站正在向智能变电站甚至无人值守变电站快速转型。
因此，变电系统及其组成设备种类繁多、构造复杂，集智能化与复杂化于一体的日常维护要求不断增髙，传输到主站的数据也越来越复杂，给运维人员和调度人员带来了巨大的工作压力。
关键字：继电保护及故障信息系统系统；应用1继电保护及故障信息系统的构成继电保护及故障信息管理系统主要对系统内的各种保护装置进行监视、控制和管理，提供为保护装置服务的计算、分析等功能，并对保护装置提供的信息进行综合分析与利用。
该系统的搭建将从整体上提升电力系统继电保护的信息化、智能化水平，使保护装置运行、管理的各个环节实现“可控”与“在控”，实现继电保护专业的管理现代化1.1 继电保护故障信息电力系统发生故障时，继电保护装置产生的事件和录波信息、故障录波器记录产生的录波信息，是判断系统故障性质和继电保护装置动作行为的重要信息源。
1.2接入设备指安装在厂站端直接接入到故障信息子站系统的各种独立的二次设备，是子站信息的来源点。
主要是指继电保护装置和故障录波器等。
1.3子站系统指安装在厂站端负责与接入设备通信，完成规约转换、信息收集、处理、控制、存储并按要求向主站系统发送等功能的硬件及软件系统。
是本系统的主要组成部分之一，简称子站。
1.4主站系统指安装在调度端负责与子站系统通信、完成信息处理、分析、发布等功能的硬件及软件系统。
是继电保护故障信息处理系统的主要组成部分，简称主站。
1.5 继电保护故障信息处理系统由安装在调度端的主站系统、安装在厂站端的子站系统和供信息传输用的电力系统通信网络及接口设备构成的系统。
能够完成故障信息收集、处理、控制、存储和发送，并能将信息向其他系统传送。
1.6子站维护工作站在子站主机为装置化结构时，独立于子站主机单独运行的计算机，用来完成对子站主机的维护和设置以及查阅子站主机上的信息。
2继电保护及故障信息系统的实际应用分析2.1继电保护及故障信息系统实际应用概况自建立了继电保护及故障信息系统来，为不断提高电网信息化和智能化水平，保护专业的工作人员对系统进行了多次的升级与改造，使得继电保护及故障信息系统的实用水平得到了很大的提高。
继电保护故障信息系统应用分析
继电保护故障信息系统应用分析
继电保护故障信息系统是一种用于电力系统保护及故障监测的重要工具。
该系统可以
实时监测电力系统中的故障信息，并根据预设的保护动作条件，自动采取相应的保护措施，以确保电力系统的安全运行。
1. 故障信息采集和实时监测
继电保护故障信息系统通过接入电力系统的采集设备，实时地采集电力系统中的故障
信息。
这些采集设备包括电流互感器、电压互感器等，可以准确地测量电流和电压等参数，并将数据传输给故障信息系统。
系统通过实时监测电力系统中的故障信息，能够快速发现
异常情况，并及时采取相应的保护措施。
3. 保护动作记录和报警处理
继电保护故障信息系统可以记录系统中的保护动作情况，并生成相应的保护动作报告。
这些报告可以用于分析电力系统中的故障情况，帮助工程师进行故障排查和系统优化。
系
统还可以通过声光报警等方式，及时将故障信息通知相关的人员，以便他们采取相应的应
急措施。
4. 数据可视化和远程监控
继电保护故障信息系统可以将采集到的故障信息以图形化的方式展现出来，使得操作
人员能够更加直观地了解电力系统中的故障情况。
系统还支持远程监控功能，可以通过互
联网等远程方式实时监测电力系统的运行状态，及时发现故障并采取应对措施。
继电保护故障信息系统的应用能够有效地提高电力系统的安全性和可靠性。
通过实时
监测和处理故障信息，可以及时采取保护措施，保护电力设备不受损害。
系统还可以为工
程师提供故障分析和优化建议，帮助他们更好地管理和运维电力系统。
继电保护故障信息系统应用分析
继电保护故障信息系统应用分析继电保护故障信息系统是电力系统中重要的一环，用于检测和处理电力系统中的故障信息，起到保护电力设备和系统的作用。
下面对继电保护故障信息系统的应用进行分析。
继电保护故障信息系统可以实时监测电力系统中的各种故障信息，如短路、过流、过载等，通过对电力系统中的信号进行采集和处理，可以及时发现电力系统中的故障，并通过继电保护设备进行相应的保护动作，避免故障进一步扩大造成设备的损坏。
继电保护故障信息系统可以对电力系统进行故障诊断和定位。
系统可以对故障信号进行分析，确定故障的类型和位置，帮助运维人员快速定位故障点，并采取相应的措施进行修复，提高故障处理的效率。
继电保护故障信息系统可以进行故障分析和统计。
通过对电力系统中的故障信息进行分析和统计，可以了解各种故障的发生频率、影响范围和原因，为电力设备的维护和改进提供依据，提高电力系统的可靠性和稳定性。
继电保护故障信息系统还可以实现远程监控和控制。
系统可以与远程监控中心相连，通过网络实时传输故障信息，实现远程监控和控制，方便运维人员对电力系统进行远程操作和管理，减少人工值班和巡检的工作量。
继电保护故障信息系统还可以与其他管理系统进行集成。
系统可以与电力自动化系统、SCADA系统等进行数据交换和共享，实现信息的互通和共享，提高整个电力系统的效率和可靠性。
继电保护故障信息系统在电力系统中的应用具有重要的意义，可以及时发现和处理电力系统中的故障，保护电力设备和系统的安全运行。
系统可以进行故障诊断和定位、故障分析和统计、远程监控和控制以及与其他管理系统的集成，提高电力系统的可靠性和稳定性，降低运维成本。
继电保护故障信息分析处理系统及问题探讨
继电保护故障信息分析处理系统及问题探讨樊丽琴续建国梁摘要：本文通过介绍山西电网继电保护故障信息分析处理系统的开发使用情况，详述了保护故障信息系统应实现的功能及技术特点，客观分析了建立该系统时应注意的几个问题。
关键词：继电保护故障信息系统分析处前言随着电力系统的发展，微机型保护和故障录波装置在系统中所占的比例日益加大，录取系统故障信息的能力也日益加强。
为了充分发挥微机型装置的优良性能，山西省从97 年开始，在经过充分调研及可行性研究的基础上，设计了山西电网故障信息分析处理系统的结构、规模及其实现方式，确定了系统的技术方案，并于2000 年6 月建成系统并投入运行。
目前，该系统连接了山西电网十个220KV 变电站的微机型保护和故障录波装置继电保护故障信息分析处理系统的建立，实现了在电力系统发生故障后将完整的保护装置动作报告和录波报告迅速传送到省调及相关继电保护部门，使所有关心故障状况的人员（尤其是调度人员）能及时、准确地掌握电网的故障情况，提高事故的分析处理水平。
同时，实现了保护人员在日常运行中对全网微机型保护和录波装置运行状况的动态、实时监测，大大提高了系统保护装置的健康运行水平1系统组成山西电网故障信息分析处理系统组成如图一所示1.1变电站在变电站端设置专门的子站系统，所有数据采集和分析系统的硬件单独组屏，尽量不影响原有保护和录波装置的独立运行性能。
管理屏通过Modem 与调度端中心站连接，通过工控机与现场设备连接。
工控机经由插在IPC 中的多功能MOXA 卡将RS-232 信号转换成RS485/422 信号，同时进行串行口扩展，经双绞线连接到站内微机保护和故障录波设备。
管理屏装设一台GPS 授时装置，为了尽量减少对运行装置的影响，GPS 仅采用了“软对时” 方式，即GPS 只校正工控机的时钟，工控机再通过串口为所连接的装置对时。
非微机保护装置及其它监控信号以开关量的方式接入变电站管理屏工控机以各连接设备的通讯协议接收数据后，将数据格式进行转化，录波器数据格式转化为ANSI/IEEE c37，111-1991 COMTRADE 格式，保护报告转成文本文件，以TCP/IP 协议与调度端中心站进行数据传输1.2中心站中心站设一台通讯主机和一台数据管理服务器。
IEC61850与IEC61970的信息模型对比
CIS的存在使得应用程序接口API不依赖于操作系统、网络环境等。这种适应性事实上是由组件模型，例如EJB、CORBA、COM/DCOM提供的，CIS是一种在组件模型上实现API的方法，它规定了组件之间交换信息或访问数据的各种接口，例如事件、方法和性质。
2、 CIS能够用于规定各种应用程序接口
CIS源于CCAPI(IEC61970的前身)的思想，在IEC61970中存在这样的表述：CIS的意图是规定组件作为一个即插即用组件工作所要使用的一些接口把一些典型的应用程序和组件看成是CCAPI项目的一部分，但是其意图并不是要定义这些组件本身可以自由地把组件接口的不同汇集包装到各个组件包里而不违背CCAPI的标准`。
2、 CIM对其它信息的描述能够不够
例如对于保护相关信息，在CIM中虽然存在保护包，但显然是为DTS应用而设置的，并不能完整地体现保护装置内部的数据关系和功能联系。
3、 CIM的建模方法对其它应用也不一定适合
CIM的建模过程是面向对象的分析和构造过程，重点在于建立信息之间的关联、聚合等关系，对于其它的应用例如保护信息管理系统，常规的信息表示可能并不需要如此复杂的建模过程而复杂的逻辑例如保护之间的配合逻辑，也不是关联、聚合关系所能够表示的。
虽然电力自动化信息建模的方法多种多样，但信息模型的存储和检索却不再成为焦点，IT领域的成熟技术完全可以被直接用于各种模型的存储、检索，甚至模型转换。
2 IEC61850的信息建模
IEC61850的名称是变电站通讯网络系统(Communication networks and systems in substations)，用于在变电站自动化相关设备及系统之间建立一致的通讯服务和信息传输语义，达到互操作性(interoperability)，其信息模型属于传输信息模型：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护及故障信息系统通信模型分析
继电保护设备对于整体电力系统而言意义重大，但是在运行的过程中要实现更高程度对故障进行预测与管理，就需要收集信息对其分析，找出故障发生的规律及其深层次原因，从而采取针对性的解决措施。
将继电保护与故障信息收集有效的结合到一起，系统复杂而要求高，需要考虑到信息采集，传输及处理的各个环节，从而确保系统能够正常发挥其功能，为电力系统稳定提供保证。
标签：继电保护;故障信息系统;通信模型分析
引言
随着现代化信息技术的不断提升，电力系统的应用也在逐渐的得到提升，在电力系统的发展过程当中，电力网络当中的系统自动化水平已经得到了空前的发展和进步。
在电力系统的发展当中，其中得信息化、智能化的水平得到了不断的提升，但是在调度运行的角度方面来说，需要对其电网运行当中存在的异常故障信息做出全方位的分析，最终得到满足云心调度的管理需求。
1继电保护及故障信息系统通信模型结构
从继电保护与故障信息系统结构方面看，系统呈现自然分布特点，让数据在物理层面处于分部状态;主站系统不单单需要直连子站所有数据，还需要非直连子站的所有数据，让数据在逻辑方面存在被集中应用的可能。
系统需应用分布式、分层式结构：后者能够实现简化系统设计，给系统可维护性、开放性以及可扩展性提供有利条件;而前者能够切实鉴赏数据储存的冗余，实现繁杂性就地封闭，进而减少系统整体成本，尤其是维护成本。
结合系统要求及特点，此文提出了继电保护及故障信息系统的分层结构，该结构一共包含三层，其中有通信层、数据层以及使用层。
通信层主要应用到通信方式与通信协议屏蔽方面，便于规范信息交换方式;而数据层应用到数据分布特点与数据库特点屏蔽方面，便于规范数据服务方式;应用层展现了继电保护与故障信息系统的实际功能，是构建在数据层与通信层以上的。
数据层与通信层间利用服务接口对应用数据模型进行交换。
在此分层结构实现，需实现系统与系统内部间相互操作的目标，需优化的中心问题时建构信息交换接口与数据服务接口数据模型。
一般情况下，具体分为三个接口：1）子站系统通信和站内智能装置;2）站内主站系统和子站系统的远程通信;3）主站系统间的通信。
4）为智能装置的对外通信接口，相关标准对此接口的通信信息模型进行了规定，能够直接使用。
在子站层，一般情况下系统的子站只表示为智能装置信息服务的客户，对应的子站系统一定满足不同职能装置的通信协议。
为了将各种装置通信语义与通信协议的差异性屏蔽掉，需明确代理制度，以满足站内各种通信协议，并实现站内信息语义等同，让站内智能装置接入继电保护与故障信息系统自适应与自动配置。
对于以上接口一定要构建相同的数据访问方式与相同的数据访问语义，便于各种运用组件开发与集成，其内容包含接口的数据访问形式与交换接口的时序与形式，为了让上述信息交换与数据服务方式承载的信息在语义同结构上保持相同，还需对信息模型语义及结构进行统一处理。
2系统的结构设计研究
系统结构设计的质量对整个电力系统的运行情况具有重要的影响，因此需要在多方面和多角度考量的基础上对继电保护及故障信息系统进行设计，本文分别从以下几个方面进行分析。
2.1硬件体系
在系统当中的硬件体系当中，需要科学分析继电保护及故障信息系统当中的数据存储以及处理位置情况，然后根据不同的情况以及实际的应用情况进行分析，一般情况下，需要对三种基本的结构方案进行掌握。
（1）分层集中结构，其中变电站当中的子系统可以利用网络的方式和主站系统进行全方位的连接，并且在主站系统当中可以实现对子站信息数据的有效搜集，并将搜集到的资料直接发送给上层主站，然后上层主站系统对上报的数据故障信息进行智能化处理，并且根据不同的下层主站系统所需要的需求进行有效的数据传输。
（2）分层分布结构，在该种方式当中，子站系统当中的数据可以利用网络方式和主站系统进行连接，从而实现对信息数据的有效传输，并且根据上级当中的主站系统当中所需要的数据进行发送。
系统的功能方面是处于相对分散的状态当中，可以给系统提供相对较大的可靠性。
（3）主站分布结构，子站系统依托于网络方式实现和主站系统的连接，因此在同一个子站系统当中就可以对多个主站系统进行连接。
在主站系统当中就可以对电力数据进行良好的调度，并且实现连接。
这样一来，在不同区域当中的主站系统就可以进行不同通信网络的划分，对于子站数据进行良好的处理，最终在每个主站当中就可以对其数据进行网络服务的方式进行实现。
2.2软件体系
1）软件开发结构。
结构可以考虑分布式结构，整体系统由不同的分布式系统组成，而分布式系统的组成又包括了独立对象组件，组件位于不同的位置。
以此确保在网络范围内任何一台设备都能够实现即插即用，使系统开放性，可维护性、扩展性得以良好体现。
2）操作平台开发。
为实现操作平台的无关性，整体系统需要支持不同操作平台。
而作为独立设计使用的服务器，对象持久化服务器分布于上层应用和数据库服务器二者之间，通过建立连接，使应用程序与数据库能够正常工作，以此來实现不同类型故障信息匹配及转换。
3）系统结构可扩展性。
作为人机界面框架，系统结构可可扩展保证了数据操作。
一般情况下，结构功能包括面向方式，对系统图、地理连线形操作。
具备基础性的窗口操作功能，并且是基于组织对象关系。
人机界面友好，工作人员能够便捷的开展操作。
4）事件通知。
系统发生故障时，继电保护、故障系统子站采集故障信息，之后对其进行初步处理，将处理结束后的数据传输至主站。
子站程序自动对故障设备的相关信息进行采集，并对其进行转化，形成事件信息结构，此类结构是事前已经定义的，之后利用事件通知服务，通过标准接口调用事件通知服务接口，将信息传输到主站系统，做进一步分析。
5）二次设备集合与数据采集。
数据采集设备作为独立存在的组件程序，基于接口服务器而构建。
其功能主要是对不同的数据信息进行存储与收集。
数据采集工作进行需要事件服务器提供一定的支持，之后选
择合适的传输方式。
采集的信息存储主要是数据库完成，并关联到相关的设备，形成事件日志。
6）设备对象在网关设置方面，通过对代理服务进行调用，将硬件设备变为功能不同的对象功能对象在进行访问时引发硬件访问。
设备对象引用相关的数据存储于数据库，并将其与设备相关记录关联。
对使用对象发行机制查询可以利用设备号，同时可以从设备对象获得功能对象。
采用反向操作也可以获得相应的结果。
因此对设备当前静态属性与状态进行访问可以利用设备完整对象，而不需要考虑到设备功能对象是否存在。
结束语
对于现代社会长期发展来讲，加强继电保护及故障信息系统通信模型分析十分重要，其不但用户用电满意度有关，还同社会经济效益与发展有莫大力联系。
为此，相关部门需给予继电保护及故障信息系统通信模型分析工作高度重视，通过行之有效的手段，将其内含的作用与价值全面发挥出来，为保证我国国民生活水平与质量奠定坚实基础。
参考文献
[1]邵凌.继电保护及故障信息系统通信模型分析[J].通讯世界，2017，26（07）：47-48.
[2]尚艳洁.电力系统继电保护及故障信息系统的设计[J].电子技术与软件工程，2017（23）：163.
[3]李轶男.试析继电保护故障信息与通信协议的结合[J].中国新通信，2017，19（20）：12.
[4]莫怀林.继电保护及故障信息系统的研究[J].通讯世界，2017（09）：178-179.
[5]赵靖.电网继电保护故障信息子站的建立与调试方法[J].科技展望，2016，26（33）：60.。
