减速机速比计算
![减速机速比计算](https://img.taocdn.com/s3/m/2c8a8259571252d380eb6294dd88d0d233d43cc7.png)
减速机速比计算
减速机的速比是指输出轴的转速与输入轴的转速之比。
速比的计
算可以通过减速比和效率两个因素来得到。
其中减速比是指减速机输
出轴的转速和输入轴的转速之比,而效率则是指减速机本身的损失率。
减速比计算公式如下:
减速比 = 输出轴的转速 / 输入轴的转速
效率的计算可以根据不同的减速机来进行。
在一般的减速机中,
效率通常在95%以上。
因此,为了简化计算,常用的速比计算公式如下:速比 = 减速比 x 效率
在实际应用中,需要根据需要选择适当的减速比和效率,来确定
减速机的速比。
谐波减速机
![谐波减速机](https://img.taocdn.com/s3/m/79ebe1c684254b35eefd34f9.png)
一、谐波驱动结构 二、谐波驱动原理 三、减速比计算
四、谐波驱动特点
五、机器人用谐波减速机具体结构 六、谐波减速机在机器人上的应用
一、谐波驱动结构
二、Байду номын сангаас波驱动原理
以减速比30为例,刚轮齿数为62,柔轮齿数60,这样,每1/4周,刚轮比柔轮多半个齿, 由于与刚轮啮合的柔轮齿顺次移动,就是每个刚轮齿,依次对应每个柔轮齿如下图, 为保证啮合,柔轮就会转半个齿,波发生器转一周,柔轮就转2个齿。
五、机器人用谐波减速机具体结构
输出法兰 刚轮 柔轮
波发生器
六、谐波减速机在机器人上的应用
三、减速比计算 波发生器输入,刚轮固定,柔轮输出
减速比由刚轮和柔轮的齿数决定,一般用R表示, 机器人用一般减速机的减速比范围是30 ~ 160
Z R ZG 1 i ZR R
四、谐波驱动特点 优点
缺点
1、起动力矩较大,且速比越小越严重 2、柔轮易发生疲劳破坏 3、啮合刚度较差 4、装置发热较大
减速机 速比计算
![减速机 速比计算](https://img.taocdn.com/s3/m/b011860d910ef12d2bf9e782.png)
减速比的计算方法1、定义计算方法:减速比=输入转速÷输出转速。
2、通用计算方法:减速比=使用扭矩÷9550÷电机功率输入转数÷使用系数。
3、齿轮系计算方法:减速比=从动齿轮齿数÷主动齿轮齿数(如果是多级齿轮减速,RV63减速机,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,S系列减速机,如何避免蜗轮蜗杆减速机部件的过度磨损,然后将得到的结果相乘即可。
4、皮带、链条及摩擦轮减速比计算方法:减速比=从动轮直径÷主动轮直径,蜗轮丝杆升降机的产品说明速比=电机输出转数÷减速机输出转数("速比"也称"传动比")1.知道电机功率和速比及使用系数,求减速机扭矩如下公式:减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数2.知道扭矩和减速机输出转数及使用系数,求减速机所需配电机功率如下公式:电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数电动机扭距计算电机的“扭矩”,单位是N•m(牛米)计算公式是T=9549 * P / n。
P是电机的额定(输出)功率单位是千瓦(KW)分母是额定转速n单位是转每分(r/min)P和n可从电机铭牌中直接查到。
设:电机额定功率为P (kw),转速为n1 (r/min),减速器总传动比i,传动效率u。
则:输出转矩=9550*P*u*i/n1 (N.m)1、定义计算方法:减速比=输入转速÷输出转速。
2、通用计算方法:减速比=使用扭矩÷9550÷电机功率输入转数÷使用系数,MB无级变速机的使用注意事项。
3、齿轮系计算方法:减速比=从动齿轮齿数÷主动齿轮齿数(如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可,NRV减速机。
减速机转速比计算公式
![减速机转速比计算公式](https://img.taocdn.com/s3/m/78b30a45f342336c1eb91a37f111f18583d00c80.png)

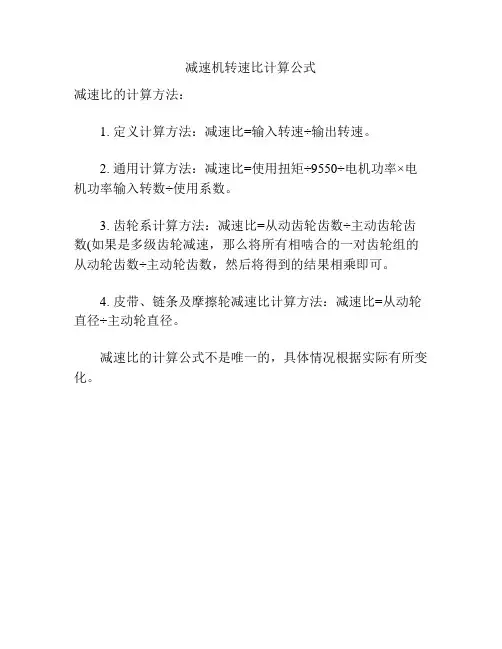

减速机转速比计算公式
减速比的计算方法:
1. 定义计算方法:减速比=输入转速÷输出转速。
2. 通用计算方法:减速比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数。
3. 齿轮系计算方法:减速比=从动齿轮齿数÷主动齿轮齿数(如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可。
4. 皮带、链条及摩擦轮减速比计算方法:减速比=从动轮直径÷主动轮直径。
减速比的计算公式不是唯一的,具体情况根据实际有所变化。
减速机速比计算公式
![减速机速比计算公式](https://img.taocdn.com/s3/m/cf1555ce77eeaeaad1f34693daef5ef7bb0d1254.png)

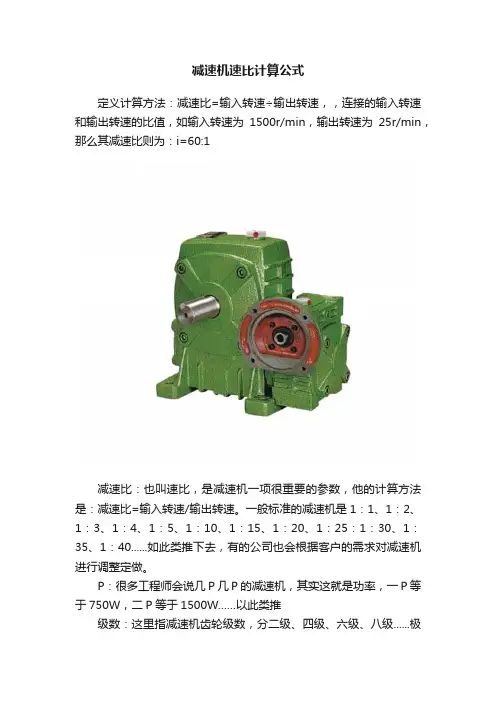

减速机速比计算公式
定义计算方法:减速比=输入转速÷输出转速,,连接的输入转速和输出转速的比值,如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为:i=60:1
减速比:也叫速比,是减速机一项很重要的参数,他的计算方法是:减速比=输入转速/输出转速。
一般标准的减速机是1:1、1:2、1:3、1:4、1:5、1:10、1:15、1:20、1:25:1:30、1:35、1:40......如此类推下去,有的公司也会根据客户的需求对减速机进行调整定做。
P:很多工程师会说几P几P的减速机,其实这就是功率,一P等于750W,二P等于1500W……以此类推
级数:这里指减速机齿轮级数,分二级、四级、六级、八级......极
数越多,转速越慢,但扭力越高,我们较为常用的是4级减速机,对应的就是4级电机了。

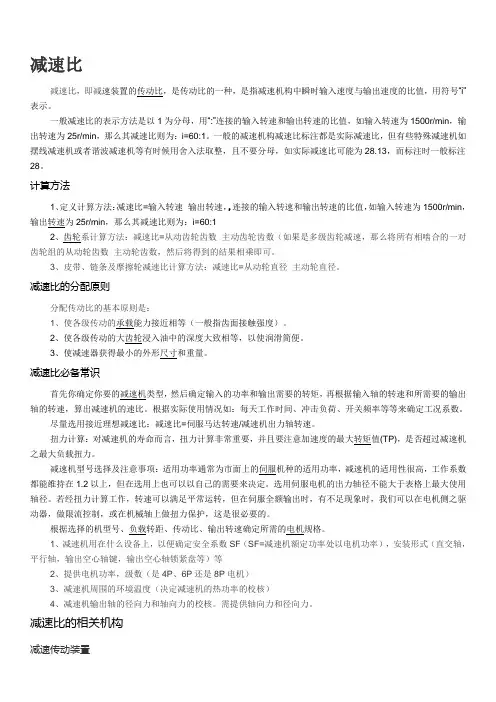

减速比
![减速比](https://img.taocdn.com/s3/m/2d7c251f90c69ec3d5bb75d9.png)
减速比减速比,即减速装置的传动比,是传动比的一种,是指减速机构中瞬时输入速度与输出速度的比值,用符号“i”表示。
一般减速比的表示方法是以1为分母,用“:”连接的输入转速和输出转速的比值,如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为:i=60:1。
一般的减速机构减速比标注都是实际减速比,但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整,且不要分母,如实际减速比可能为28.13,而标注时一般标注28。
计算方法1、定义计算方法:减速比=输入转速÷输出转速,,连接的输入转速和输出转速的比值,如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为:i=60:12、齿轮系计算方法:减速比=从动齿轮齿数÷主动齿轮齿数(如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可。
3、皮带、链条及摩擦轮减速比计算方法:减速比=从动轮直径÷主动轮直径。
减速比的分配原则分配传动比的基本原则是:1、使各级传动的承载能力接近相等(一般指齿面接触强度)。
2、使各级传动的大齿轮浸入油中的深度大致相等,以使润滑简便。
3、使减速器获得最小的外形尺寸和重量。
减速比必备常识首先你确定你要的减速机类型,然后确定输入的功率和输出需要的转矩,再根据输入轴的转速和所需要的输出轴的转速,算出减速机的速比。
根据实际使用情况如:每天工作时间、冲击负荷、开关频率等等来确定工况系数。
尽量选用接近理想减速比:减速比=伺服马达转速/减速机出力轴转速。
扭力计算:对减速机的寿命而言,扭力计算非常重要,并且要注意加速度的最大转矩值(TP),是否超过减速机之最大负载扭力。
减速机型号选择及注意事项:适用功率通常为市面上的伺服机种的适用功率,减速机的适用性很高,工作系数都能维持在1.2以上,但在选用上也可以以自己的需要来决定。
行星谐波减速机
![行星谐波减速机](https://img.taocdn.com/s3/m/68178de0524de518964b7dd5.png)
行星式减速机百科名片行星式减速机又名伺服行星减速机或者行星齿轮减速机,是因其传动结构而得名的。
行星减速机主要传动结构为:行星轮,太阳轮,外齿圈。
行星式减速机的单级减速比最小为3,最大为10,常见减速比为3、4、5、7、10。
减速机级数通常有单级、双级、三级,但是有部分大减速比的可达到四级。
减速机可分为摆线型减速机、谐波型减速机、蜗轮蜗杆减速机和行星式减速机。
与行星式减速机相关的几个概念:(1)减速比:输出转速比上输入转速,表示减速器改变某一运动力的主要参数之一。
(2)回程背隙:将输入端固定,输出端顺时针和逆时针方向旋转,使输出端产生额定扭矩±2%扭矩是,减速器输出端有一个微小的角位移,此角位移即为回程背隙。
(3)额定扭矩:减速器额定承载能力的一个标准,指减速器长时间可以加载的力矩。
(4)转动惯量:表示某一物体尽力保持自己转动状态特性的一个值。
(5)效率:指在额定负载情况下,减速机的传输效率。
是输出力矩与输入力矩的比值。
行星式减速机特点相对于其他类型的减速机,行星式减速机拥有结构紧凑、体积小、刚性高、传递扭力大、传动效率高、回程背隙小、传递精度高、噪音低、寿命长等特点。
由于行星式减速机的上述优点,行星式减速机被广泛的应用于数控机床、工业机器人、切割设备、焊接设备、雕刻设备、包装机械、纺织印染、专机设备、机床改造、军工、制药、食品和环保等行业。
行星式减速机品牌目前行星式减速机生产厂家有很多,主要来自欧美和台湾。
欧美的品牌有德国的ALPHA SEW等,台湾的品牌主要有SUNUS APEX等.欧美行星式减速机精度相对较高,但是台湾晶杰的SUNUS作为台湾的后起之秀,近年来发展较为迅速,产品在精度上可以与某些欧美品牌谐波传动减速器百科名片谐波齿轮减速器谐波齿轮减速器是利用行星齿轮传动原理发展起来的一种新型减速器。
谐波齿轮传动(简称谐波传动),它是依靠柔性零件产生弹性机械波来传递动力和运动的一种行星齿轮传动。
谐波减速机规格参数
![谐波减速机规格参数](https://img.taocdn.com/s3/m/18cfd196a48da0116c175f0e7cd184254a351b7d.png)
谐波减速机规格参数
一、结构特点:
1.谐波减速机采用谐波传动原理,具有非常高的传动效率和传动精度。
2.减速比范围广,可达到50:1以上。
3.体积小、重量轻,与传统减速器相比,具有更小的安装空间。
4.具有自锁性能,能够防止一些应用中的倒转现象。
5.耐冲击、抗振性好,可适应高速运动和频繁启停的工况。
6.高可靠性和稳定性,适用于高精度、高速度和高反转负载的应用。
二、性能参数:
1.额定输出扭矩:谐波减速机的额定输出扭矩是指能够持续运转下的
最大扭矩。
该参数取决于减速机的尺寸和材质等因素。
2.额定输出转速:谐波减速机的额定输出转速是指在额定加载下,减
速机能够持续运转的最高输出转速。
3.输出扭矩波动系数:谐波减速机的输出扭矩波动系数是指输出扭矩
的波动程度。
该参数越小,减速机运行的平稳性和精度越高。
4.温升:谐波减速机的温升是指在额定工况下,减速机运行时产生的
温度升高。
该参数反映了减速机的散热性能,应控制在一定范围内。
5.额定工作周期:谐波减速机的额定工作周期是指减速机在额定工况下,可连续工作的最长时间。
三、应用范围:
1.工业自动化设备:包括机床、激光设备、数控设备等。
2.机电一体化设备:如包装机械、食品机械、纺织机械等。
3.机器人及自动化装配线:在机器人及自动化装配线中,谐波减速机可提供高精度和高可靠性的传动。
总结:。
减速机速比计算
![减速机速比计算](https://img.taocdn.com/s3/m/0ab699241fb91a37f111f18583d049649a660e6c.png)
减速机速比计算减速机是一种常见的机械传动装置,它通过改变输入轴和输出轴的转速比来实现减速的效果。
在工业生产中,减速机起着至关重要的作用,广泛应用于各种机械设备中。
本文将从减速机的速比计算方面展开讨论,介绍减速机速比的基本概念、计算方法以及在实际应用中的意义。
我们需要了解减速机的速比是什么意思。
速比是指减速机输出轴的转速与输入轴的转速之比,通常用符号i表示。
速比的大小决定了减速机的减速效果,即输出轴每转一圈,输入轴需要转动多少圈。
速比越大,减速效果越明显,反之则减速效果越小。
那么,如何计算减速机的速比呢?一般而言,减速机的速比可以通过减速机的结构特点和齿轮传动原理来推导得出。
在减速机中,常见的传动方式有齿轮传动、皮带传动和链传动等。
不同的传动方式对应着不同的速比计算方法。
我们来看一下齿轮传动中的速比计算。
在齿轮传动中,速比取决于输入齿轮和输出齿轮的齿数比。
假设输入齿轮的齿数为Z1,输出齿轮的齿数为Z2,则速比i=Z2/Z1。
例如,如果输入齿轮的齿数为20,输出齿轮的齿数为60,则速比为3。
除了齿轮传动,减速机中常见的传动方式还有皮带传动。
在皮带传动中,速比的计算与齿轮传动有所不同。
速比取决于输入轮和输出轮的直径比。
假设输入轮的直径为D1,输出轮的直径为D2,则速比i=D1/D2。
例如,如果输入轮的直径为50cm,输出轮的直径为100cm,则速比为0.5。
除了以上两种传动方式,减速机中还常见链传动等其他传动方式。
不同的传动方式对应着不同的速比计算方法,具体计算方法可以根据实际情况进行推导和计算。
减速机的速比计算对于工程设计和生产制造具有重要的意义。
通过准确计算速比,可以确定减速机在实际工作中的减速效果,从而确保机械设备的正常运行。
在设计减速机时,合理选择速比可以降低设备的负载,延长设备的使用寿命,提高工作效率。
因此,准确计算减速机的速比对于工程师和制造商来说都是非常重要的。
本文从减速机速比计算的角度介绍了减速机速比的基本概念、计算方法以及在实际应用中的意义。
谐波减速器原理
![谐波减速器原理](https://img.taocdn.com/s3/m/c4fbd23e0740be1e640e9a32.png)
谐波减速机原理
谐波减速机主要由内齿钢轮,外齿柔轮,波发生器组成。
如图1,初始位置时,柔轮水平方向的a,b两点为完全啮合点,a点啮合钢轮1号齿,即椭圆的长径端点处。
当椭圆形波发生器逆时针转动后,柔轮产生形变,柔轮和钢轮的完全啮合点也随之转动,X点是第一次柔轮形变完全啮合点,当波发生器转动360°后,完全啮合点又回到初始位置,即a点为最后一次形变完全啮合点,此时柔轮和钢轮的形变完全啮合点为柔轮的齿数,即26次。
这里,我们再分析钢轮,由于钢轮和柔轮的啮合点变化为26次,也就是说钢轮内齿只有26个齿点出现完全啮合,X处为第一个,那么第26个啮合齿点为钢轮27号齿,且它应处于椭圆长径端点
处,如图2,这说明当波发生器转动一周时,钢轮也发生了转动,并由此可以推导出谐波减速机减速比为:i=Z1−Z2
Z1。
内齿钢轮:齿数Z1=28(天蓝色),外齿柔轮:齿数Z2=26(粉红色),波发生器(椭圆形,绿色),钢珠(白色)图1 图2。
谐波减速机减速比计算
![谐波减速机减速比计算](https://img.taocdn.com/s3/m/612260a4afaad1f34693daef5ef7ba0d4b736d6a.png)
谐波减速机减速比计算全文共四篇示例,供读者参考第一篇示例:谐波减速机是一种高精度、高扭矩输出的精密传动装置,广泛应用于机械设备的传动系统中。
在使用谐波减速机时,我们通常会涉及到减速比的计算,减速比是指输入轴的转速与输出轴转速之比,它决定了输出轴的转速与扭矩的大小。
本文将介绍如何计算谐波减速机的减速比。
我们需要了解谐波减速机的结构。
谐波减速机是由减速器、波发生器和波形发生器等部分组成。
波形发生器通过内外圆弧构成的柔性齿轮与减速器连接,实现输入轴和输出轴之间的传动。
减速器内有几组齿轮组合,通过变位机构将输入轴的运动传递给输出轴,实现减速效果。
减速比的计算与这些组件的比例关系息息相关。
计算减速比的关键是确定输入轴和输出轴的转速。
输入轴的转速一般是由电机的转速决定,而减速机的输出轴转速则受制于减速比。
在实际工程中,通常需要根据具体的传动需求来确定输出轴的转速,以确定减速比。
假设一个谐波减速机的传动比为100:1,输入轴的转速为1000rpm,我们可以通过以下公式来计算输出轴的转速:输出轴转速= 输入轴转速/ 减速比除了减速比,我们还可以通过减速比来计算输出轴的扭矩。
扭矩是用来描述力矩大小的物理量,它与转速成反比。
在谐波减速机中,通过减速比的变化,可以调节输出轴的扭矩大小。
通常情况下,减速比越大,输出轴的扭矩越大。
谐波减速机的减速比计算是一个与传动比、转速和扭矩相关的重要计算,它直接影响到减速机的传动效果。
在使用谐波减速机时,我们需要根据具体的传动需求来计算减速比,以获得理想的传动效果。
希望本文能够帮助读者更好地理解谐波减速机减速比的计算方法。
第二篇示例:谐波减速机是一种高精密度、高效率的减速机械,它采用了谐波传动原理,利用柔性齿轮的变形和弯曲来实现减速作用。
谐波减速机具有结构简单、噪音低、精度高、运行平稳等优点,在工业生产中得到了广泛的应用。
在谐波减速机的设计和选型过程中,减速比是一个非常重要的参数。
减速比是指减速机输出轴的转速和输入轴的转速之比。
谐波齿轮传动比计算公式
![谐波齿轮传动比计算公式](https://img.taocdn.com/s3/m/99f1d9ac6aec0975f46527d3240c844769eaa0bc.png)
谐波齿轮传动比计算公式
谐波齿轮传动比计算公式是用于计算谐波齿轮传动系统中输出轴速度与输入轴速度之间的比值。
谐波齿轮传动是一种基于弹性变形原理的传动机构,由柔性齿轮和刚性齿轮构成。
谐波齿轮传动比的计算公式如下:
传动比 = (Z2 × Z3)/(Z1 × Z0)
其中,Z0表示谐波发生器的齿数,通常固定为2;
Z1表示柔性齿轮的齿数;
Z2表示柔性齿轮与刚性齿轮相贴合的刚性齿轮的齿数;
Z3表示刚性齿轮的齿数。
通过插入刚性齿轮,谐波齿轮传动系统可以实现较大的传动比,具有高扭矩密度和紧凑的结构。
这种传动系统通常应用于机械领域中对精度和传动效率要求较高的场合,如机器人、航天器、自动化设备等。
然而,在实际应用中,由于谐波齿轮传动的特殊结构和运动方式,会存在一些因素对传动效率产生影响,例如摩擦损失、变形损失等。
因此,在设计和应用谐波齿轮传动时,除了计算传动比外,还需要考虑这些因素对实际传动性能的影响。
综上所述,谐波齿轮传动比计算公式是用于计算谐波齿轮传动系统传动比的数学公式。
它是谐波齿轮传动设计和应用的基础,可以帮助工程师精确地确定所需的传动比,以满足特定的传动要求。
减速机速比计算
![减速机速比计算](https://img.taocdn.com/s3/m/4cc3b41c3d1ec5da50e2524de518964bce84d245.png)
减速机速比计算减速机速比是指减速机输出轴的转速与输入轴的转速的比值。
它是减速机性能的重要指标之一,可以决定减速机的工作效率和输出转矩。
减速机广泛应用于各种机械设备中,如工业生产线、电动机、输送机等。
在工程设计中,减速机的速比计算是一个重要的环节。
准确计算速比可以帮助工程师选择合适的减速机型号,确保设备的运行稳定和效率高。
下面将以不同的减速机类型为例,介绍减速机速比的计算方法。
常见的减速机类型有齿轮减速机、蜗轮蜗杆减速机和行星减速机。
这些减速机的速比计算方法略有不同。
齿轮减速机是最常见的减速机类型之一。
它由两个或多个齿轮组成,通过齿轮的啮合来实现速度的减小和转矩的增大。
速比的计算方法如下:速比 = 输出轴齿轮的齿数 / 输入轴齿轮的齿数例如,一个齿轮减速机的输出轴齿轮有40个齿,输入轴齿轮有10个齿,那么速比就是40/10=4。
蜗轮蜗杆减速机采用蜗轮和蜗杆的啮合来实现速度减小和转矩增大。
速比的计算方法如下:速比 = 蜗杆的螺旋角 / 蜗轮的齿数例如,一个蜗轮蜗杆减速机的蜗杆的螺旋角为30度,蜗轮的齿数为40,那么速比就是30/40=0.75。
行星减速机由太阳轮、行星轮和内齿圈组成,通过行星轮的啮合来实现速度的减小和转矩的增大。
速比的计算方法如下:速比 = 太阳轮的齿数 / 行星轮的齿数 + 1例如,一个行星减速机的太阳轮的齿数为60,行星轮的齿数为20,那么速比就是60/20+1=4。
除了以上几种常见的减速机类型,还有一些特殊的减速机类型,如链轮减速机和连杆减速机。
这些减速机的速比计算方法也有所不同。
链轮减速机通过链条和链轮的啮合来实现速度的减小和转矩的增大。
速比的计算方法如下:速比 = 输出轴链轮的齿数 / 输入轴链轮的齿数连杆减速机通过连杆的长度比例来实现速度的减小和转矩的增大。
速比的计算方法如下:速比 = 输出连杆长度 / 输入连杆长度在实际工程设计中,减速机的速比计算还要考虑到设备的工作要求、负载特性和效率等因素。
减速比——精选推荐
![减速比——精选推荐](https://img.taocdn.com/s3/m/9f4dd37b571252d380eb6294dd88d0d233d43ce4.png)
减速⽐
定义:减速传动的。
减速⽐,即减速装置的,是的⼀种,是指减速机构中瞬时输⼊速度与输出速度的⽐值,⽤符号“i”表⽰。
⼀般减速⽐的表⽰⽅法是以1为分母,⽤“:”连接的输⼊转速和输出转速的⽐值,如输⼊转速为1500r/min,输出转速为25r/min,那么其减速⽐则为:i=1:60。
⼀般的减速机构减速⽐标注都是实际减速⽐,但有些特殊减速机如或者谐波减速机等有时候⽤舍⼊法取整,且不要分母,如实际减速⽐可能为28.13,⽽标注时⼀般标注28。
1、定义计算⽅法:减速⽐=输出转速÷输⼊转速,⼀般减速⽐为⼩于1,如减速⽐⼩于1则为减速,连接的输出转速和输⼊转速的⽐值,如输⼊转速为1500r/min,输出转速为25r/min,那么其减速⽐则为:i=1:60
2、系计算⽅法:减速⽐=主动齿数÷从动齿数(如果是多级减速,那么将所有相啮合的⼀对组的主动轮齿数÷从动轮齿数,然后将得到的结果相乘即可。
3、⽪带、链条及摩擦轮减速⽐计算⽅法:减速⽐=主动轮直径÷从动轮直径。
关于减速机的减速比以及扭矩的计算来源
![关于减速机的减速比以及扭矩的计算来源](https://img.taocdn.com/s3/m/9fefe8525bcfa1c7aa00b52acfc789eb172d9e9e.png)
关于减速机的减速比以及扭矩的计算来源在减速机的选型过程中,通常要涉及的几个参数包括减速机的减速比,减速机的输出转速,与之匹配的电机功率大小以及减速机的输出方式。
这几个参数比较重要的,此外还有其他的一些相关的参数,今天主要还是看看减速机的减速比一级扭矩这两大块的计算吧。
一、减速比概念:即减速装置的传动比,是传动比的一种,是指减速机构中瞬时输入速度与输出速度的比值,用符号“i”表示。
如输入转速为1500?r/min,输出转速为?25r/min那么其减速比则为i=60:1。
简称60比。
一般的减速机构减速比标注都是实际减速比,但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整,且不要分母,如实际减速比可能为28.13,而标注时一般标注28。
也就是28比。
二、减速比的计算方法1.定义计算方法:减速比=输入转速÷输出转速。
2.通用计算方法:减速比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数。
3.齿轮系计算方法:减速比=从动齿轮齿数÷主动齿轮齿数(如果是多级齿轮减速,那么将所有?相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到?的结果相乘即可。
)4.皮带、链条及摩擦轮减速比计算方法:减速比=从动轮直径÷主动轮直径。
三、电机扭矩的概念电机扭矩即电动机的输出扭矩,为电动机的基本参数之一。
单位为N.M(牛.米)。
四、电机输出扭矩与电机转速、功率的关系。
1.公式:T=9550P/n 此公式为工程上常用的扭矩、功率、转速三者关系的计算公式。
式中:T--扭矩:9550--常数(不必追究其来源);P--电机的功率(KW);n--输出的转速(转/分r/min)注需要注意的?是若通过减速机计算扭矩时,要考虑齿轮传动效率损失的因素。
2.伺服电机扭矩计算公式:T=F*R*减速比。
例子带动100kg的物体,R=50mm,减速比为1:50,,求伺服电机的扭矩?答案:100x9.8(重力加速度)x0.05x0.02=1.98N.M五、减速机扭矩计算公式1.速比:速比=电机输出转数÷减速机输出转数("速比"也称"传动比")2.知道电机功率和速比及使用系数。
减速比计算公式
![减速比计算公式](https://img.taocdn.com/s3/m/87f9b408ce84b9d528ea81c758f5f61fb6362875.png)
减速比计算公式摘要:1.减速比的定义与含义2.减速比的计算方法2.1 定义计算方法2.2 齿轮系计算方法2.3 皮带、链条及摩擦轮减速比计算方法3.减速比与扭矩的关系4.减速机型号选择及注意事项正文:一、减速比的定义与含义减速比,即减速装置的传动比,是传动比的一种。
它指的是减速机构中瞬时输入速度与输出速度的比值,用符号"i"表示。
一般来说,减速比的表示方法是以1 为分母,用冒号连接的输入转速和输出转速的比值。
例如,输入转速为1500rmin,输出转速为25rmin,那么其减速比则为i60:1。
二、减速比的计算方法1.定义计算方法:减速比= 输入转速/ 输出转速,即连接的输入转速和输出转速的比值。
2.齿轮系计算方法:减速比= 从动齿轮齿数/ 主动齿轮齿数(如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数主动轮齿数,然后将得到的结果相乘即可。
)3.皮带、链条及摩擦轮减速比计算方法:减速比= 从动轮直径/ 主动轮直径。
三、减速比与扭矩的关系扭矩输出比例按电机输出乘减速比。
降速同时提高输出扭矩,扭矩输出比例按电机输出乘减速比,但要注意不能超出减速机额定扭矩。
减速同时降低了负载的惯量,惯量的减少为减速比的平方。
四、减速机型号选择及注意事项1.适用功率:通常为市面上的伺服机种的适用功率,减速机的适用性很高,工作系数都能维持在1.2 以上,但在选用上也可以以自己的需要为依据。
2.扭矩:选择减速机时,应确保输出扭矩能满足负载的需求,避免出现过载的情况。
3.减速比:根据实际应用场景和需求,选择合适的减速比。
4.效率:减速机的效率会影响到系统的性能,选择高效率的减速机可以提高系统的工作效率。
减速比计算公式
![减速比计算公式](https://img.taocdn.com/s3/m/1d005d7b68eae009581b6bd97f1922791688be18.png)
减速比计算公式【原创实用版】目录1.减速比计算公式概述2.减速比的定义及其作用3.减速比计算公式推导过程4.减速比计算公式的应用实例5.减速比计算公式的局限性正文一、减速比计算公式概述减速比计算公式是机械传动领域中用于计算传动系统中减速比的一种方法。
在工程技术中,减速比计算公式可以帮助工程师快速准确地确定传动系统的性能参数,以满足实际工作需求。
本文将从减速比的定义及其作用、减速比计算公式推导过程、应用实例以及局限性等方面进行详细介绍。
二、减速比的定义及其作用减速比,顾名思义,是指传动系统中驱动轴(主动轴)的转速与被驱动轴(从动轴)的转速之比。
在实际应用中,减速比能够反映传动系统中扭矩、功率和转速等参数之间的关系。
通过改变减速比,可以实现对传动系统性能的调节,以满足不同工况的需求。
三、减速比计算公式推导过程减速比计算公式的推导过程相对简单。
根据传动系统的基本原理,可以得出以下公式:减速比 i = n1 / n2其中,n1 为主动轴(驱动轴)的转速,n2 为从动轴(被驱动轴)的转速。
通过这个公式,可以计算出传动系统中的减速比。
四、减速比计算公式的应用实例假设某传动系统中,主动轴的转速为 3000 转/分钟,从动轴的转速为 1500 转/分钟,那么可以通过以下步骤计算减速比:步骤 1:将转速单位转换为转/秒,即:1 = 3000转/分钟× 1转/60分钟× 60秒/1转 = 3000 × 1/60 ×60 = 3000转/秒2 = 1500转/分钟× 1转/60分钟× 60秒/1转 = 1500 × 1/60 ×60 = 1500转/秒步骤 2:代入减速比计算公式,计算减速比:i = n1 / n2 = 3000 / 1500 = 2因此,该传动系统的减速比为 2。
五、减速比计算公式的局限性虽然减速比计算公式在实际应用中具有较高的准确性,但它仍然存在一定的局限性。
减速比计算公式
![减速比计算公式](https://img.taocdn.com/s3/m/0403c7194a35eefdc8d376eeaeaad1f34793115f.png)
减速比计算公式减速比是机械传动中的一个重要概念,它用于描述输入轴和输出轴之间的转速比。
通过减速比,我们可以计算出输出轴的转速,从而确定机械运动的速度和力的传递关系。
在工程设计中,减速比的计算是非常重要的,它直接影响到机械系统的性能和效率。
减速比的计算公式为:减速比 = 输入轴的转速 / 输出轴的转速。
其中,输入轴是指传动系统中的驱动轴,输出轴是指被驱动的轴。
减速比可以是一个有理数,也可以是一个整数。
减速比越大,输出轴的转速越低,力矩越大。
减速比的计算需要考虑传动系统的结构和传动元件的参数。
常见的传动结构包括齿轮传动、皮带传动和链条传动等。
不同的传动结构有不同的计算方法,下面以齿轮传动为例进行说明。
齿轮传动是一种常见的传动方式,它通过齿轮的啮合来传递力和运动。
在齿轮传动中,减速比的计算可以通过齿轮的齿数来实现。
减速比等于输出齿轮的齿数除以输入齿轮的齿数。
假设有一个齿轮传动系统,输入轴上有一个齿轮A,输出轴上有一个齿轮B。
齿轮A的齿数为N1,齿轮B的齿数为N2。
根据减速比的定义,减速比等于N1/N2。
例如,如果齿轮A的齿数为20,齿轮B的齿数为40,那么减速比就等于20/40,即1/2。
这意味着输出轴的转速是输入轴的一半,也就是说输出轴的转速是输入轴的减速比倍。
减速比的计算对于机械系统的设计和优化至关重要。
通过合理选择传动元件和调整减速比,可以实现不同速度和力矩的要求。
同时,减速比的计算还可以帮助我们评估传动系统的效率和能量损失。
除了齿轮传动,减速比的计算方法在其他传动结构中也有所不同。
例如,在皮带传动中,减速比可以通过计算输入轮的直径和输出轮的直径来实现。
在链条传动中,减速比可以通过计算链条的齿数或链接点数来实现。
减速比的计算是机械传动设计中的基本工作之一。
准确计算减速比可以帮助我们优化传动系统的性能和效率,从而提高机械设备的运行稳定性和可靠性。
通过合理选择传动元件和调整减速比,我们可以满足不同工作条件下的速度和力矩要求,实现机械传动的精确控制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
谐波减速机减速比计算概述说明以及解释
1. 引言
1.1 概述:
谐波减速机作为一种高精度、高效率的传动装置,近年来在工业自动化领域得到广泛应用。
它通过利用谐波现象实现精确的减速,并具有体积小、传动精度高等优点。
因此,准确计算谐波减速机的减速比对于设计和选择适当的减速机至关重要。
1.2 文章结构:
本篇长文主要分为以下几个部分进行讨论:引言、谐波减速机的基本原理和工作方式、减速比的计算方法及其应用、谐波减速机减速比计算的关键要点解析和结论与展望。
1.3 目的:
本文旨在介绍谐波减速机的基本原理和工作方式,详细说明减速比的计算方法以及其在谐波减速机设计中的应用实例,并探讨了谐波减速机减速比计算过程中存在的关键要点和常见问题,并提供相应解决方案。
最后,对谐波减速机减速比计算未来发展进行了展望。
以上是文章“1. 引言”部分内容,在接下来的章节中将对谐波减速机的基本原理和工作方式进行详细介绍。
2. 谐波减速机的基本原理和工作方式
2.1 谐波减速机的定义和分类
谐波减速机是一种具有独特结构的高精度、超小体积的传动装置。
它采用谐波振动原理,通过柔软的弹性元件使输入轴上的谐波齿轮产生非对称振动,从而实现输出端轴承所连接齿轮的转角变化。
谐波减速机按照齿轮传动方式可以分为内啮合型和外啮合型两类。
2.2 谐波减速机的工作原理和结构组成
谐波减速机主要由柔性曲柄、驱动圆环、输出轴等组成。
其中,柔性曲柄是谐波减速机最核心的部件之一,它通过与驱动圆环接触并挤压变形,将输入轴的运动传递给输出轴,并实现大量副器件之间与中心控制器之间各个部位间相互联动。
具体来说,当输入轴上驱动圆环以匀速旋转时,由于柔性曲柄与驱动圆环的接触导致了曲柄的挤压变形,进而引起在输出轴上连接齿轮的转角变化。
这种转角的变化使输出轴上的齿轮相对于输入轴旋转更缓慢,实现了减速效果。
2.3 谐波减速机与传统减速机的比较
谐波减速机相对于传统减速机具有以下优点:
- 高精度:由于采用谐波振动原理,谐波减速机能够实现非常高的精度和重复性。
- 节省空间:谐波减速机体积小巧,能够在有限空间内提供大扭矩输出。
- 反向传动:谐波减速机可以实现反向传动,使得输出端可实现左右旋转。
- 高刚性:谐波减速机具有较高的刚性特性,能够有效抵抗外部冲击和负载变化。
然而,与传统减速机相比,谐波减速机也存在一些局限性:
- 设计复杂度高:由于结构特殊,制造和装配过程相对复杂,增加了生产成本和技术要求。
- 价格较高:受到制造工艺和材料的限制,谐波减速机的价格相对较高。
总体而言,在一些需要精确控制和紧凑空间设计的应用领域,谐波减速机具备独特的优势,拥有广阔的市场潜力。
3. 减速比的计算方法及其应用
3.1 减速比的概念和意义
减速比是指输入轴(驱动轴)的转速与输出轴(被驱动轴)的转速之间的比值。
它是衡量减速机性能和工作效果的重要指标之一。
减速比越大,输出轴的转速越低,扭矩则相应增大;反之,则输出轴的转速较高,扭矩则降低。
准确计算减速比对于谐波减速机设计以及工程应用而言至关重要。
3.2 常见的减速比计算方法及其适用范围
- 转速法:根据输入驱动轴转矩、功率和转速以及输出被驱动轴所需扭矩来计算
减速比。
- 齿数法:通过齿轮传动系统中两个齿轮齿数之间的比例关系来计算减速比。
- 牵引圈法:利用牵引圈进行判断,将输入驱动齿圈上所选取点移至最靠近于牵引圈起点处时,记录此点所对应接触角,并利用公式来计算得出真实牙型。
- 理论法:根据谐波齿轮副的传动特性和公式进行理论计算,得到准确的减速比。
这些方法在不同场景下具有不同的适用范围和优缺点。
其中转速法简单易行,适用于一般应用,但无法考虑到具体齿轮系统结构;齿数法则要求精确测量并输入齿轮参数,适合对精度要求较高的情况;牵引圈法需要事先确定牵引圈起点和接触角度等参数,并且不适用于非线性变轨内部啮合机构。
3.3 减速比在谐波减速机设计中的应用实例
减速比在谐波减速机设计中起着至关重要的作用。
通过合理选择和计算减速比,可以实现对输出扭矩、转速等性能指标的精确控制。
例如,在机器人工业中,通常需要谐波减速机具备高精度、大负载承受能力以及良好运动平稳性等特点。
通过选取适当的减速比,可以满足机器人运动需求,并保证其工作过程中的稳定性和可靠性。
总之,在谐波减速机设计中,准确计算和选择减速比是保证设备性能和工作效果的重要环节。
不同的计算方法适用于不同场景,但都需要基于系统要求进行合理选择。
通过精确的减速比计算,可以实现谐波减速机在工业自动化、机器人等领域的广泛应用,并取得良好的设计和工艺效果。
(以上内容为普通文本格式回答)
4. 谐波减速机减速比计算的关键要点解析:
谐波减速机的减速比计算是设计和应用中的重要环节之一,下面将介绍谐波减速机减速比计算过程中的关键要点。
4.1 齿轮参数与输入/输出转速关系分析:
在谐波减速机的设计与计算中,必须对齿轮参数进行充分理解,并与输入/输出转速之间的关系进行分析。
齿轮模数、法向厚度、齿宽等参数都会对减速比产生影响。
在计算过程中,需要根据具体需求确定合适的齿轮参数,并通过运动学分析建立输入/输出转速之间的关系。
4.2 共振和阻尼对减速比计算的影响分析:
共振和阻尼是谐波减速机系统中需要考虑的重要因素。
共振是指系统在特定频率下发生不受控制的振动,可能导致系统失效;而阻尼则能有效抑制共振现象。
在进行准确的减速比计算时,必须充分考虑共振频率以及阻尼措施对系统性能的影响,并根据具体情况进行合理的设计。
4.3 实际工程中常见问题及相应解决方案探讨:
在谐波减速机减速比计算过程中,可能会遇到一些实际工程中常见的问题。
例如,
如何选择合适的传动比、如何避免振动和噪声等。
对于这些问题,需要结合实际应用情况及相关经验,探讨相应的解决方案,并在设计中加以考虑与应用。
综上所述,谐波减速机减速比计算是设计和应用中不可忽视的重要环节。
在进行计算时,需要对齿轮参数与转速关系进行分析、考虑共振和阻尼对系统性能的影响,并解决实际工程中可能遇到的常见问题。
只有全面而深入地理解这些关键要点,在实际应用中才能取得满意的结果。
5. 结论与展望:
5.1 总结主要内容及研究成果
在本文中,我们对谐波减速机的减速比计算进行了详细的概述、说明和解释。
首先,我们介绍了谐波减速机的基本原理和工作方式,包括其定义、分类、工作原理和结构组成,还与传统减速机进行了比较。
接着,我们讨论了减速比的概念和意义,并列举了常见的计算方法以及其适用范围。
同时,我们还给出了在谐波减速机设计中减速比应用实例。
除此之外,我们还对谐波减速机减速比计算过程中的关键要点进行了深入解析,包括齿轮参数与输入/输出转速关系分析、共振和阻尼对减速比计算的影响分析以及实际工程中常见问题及相应解决方案的探讨。
综上所述,本文系统地总结了谐波减速机减速比计算的相关知识,在此基础上提供了一些设计思路和指导原则,为相关研究者或从业人员提供了参考和借鉴。
通过本文的阅读和学习,读者可以对谐波减速机的减速比计算有一个全面且深入的
了解,从而为实际应用和工程设计提供有力支持。
5.2 对谐波减速机减速比计算的未来发展进行展望
尽管本文在谐波减速机减速比计算方面进行了较为详尽的探讨,但仍存在一些值得进一步研究和探索的问题。
因此,我们对谐波减速机减速比计算的未来发展进行以下展望:
首先,可以进一步优化当前常见的减速比计算方法,并提出新颖、高效的计算模型。
这将有助于更精确地确定谐波减速机的具体参数,提高整个系统的性能。
其次,可以深入研究谐波减速机中共振和阻尼对减速比计算造成的影响。
通过进一步理解共振现象和阻尼效应,我们可以针对不同情况提出更加精确和可靠的计算方法,以降低系统噪音、提高传动效率。
此外,在实际工程应用中遇到的常见问题还需要更多地实践经验证明,并寻找相应有效的解决方案。
这将有助于提高谐波减速机的可靠性、稳定性和寿命,满足工程实践中不同应用领域的需求。
综上所述,随着科学技术的不断发展和进步,我们相信谐波减速机减速比计算方法将在未来得到更加深入和全面的研究。
通过对新理论和技术的掌握和应用,可以有效地推动谐波减速机行业的发展,为相关领域的工程设计提供更好的支持和服务。
