新规范消防控制逻辑关系

合集下载

新规范消防控制逻辑关系

ቤተ መጻሕፍቲ ባይዱ气体灭火系统
气体灭火区内两只独立的火灾探测器、一个火灾探测器与一个手动报警按钮的报警信号或防火区外的紧急启动信号
声光报警，关闭有关空调机、防火阀、电控门窗
一个信号联动声光报警
气体灭火区内感烟、感温火灾探测器同时报警
延时后启动气体灭火
钢瓶压力开关
点亮放气灯
紧急启动按钮
人工紧急启动或终止气体灭火
火灾应急广播
（N±1）层
正压送风机旁防火阀70℃温控关闭
关闭有关正压送风风机
可燃气体报警
打开有关房间的排风机、进风机
厨房、煤气表房、防爆厂房等
防火门
应由常开防火门所在防火区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的触发联动信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭
新规范消防控制逻辑关系
消防控制逻辑关系
项目
报警设备种类
受控设备
位置及说明
水消防系统
消火栓泵按钮
报警信号及启动消火栓泵的联动触发信号
消火栓系统出水管上的低压压力开关、高位水箱出水管上设置的流量开关或报警阀压力开关作为触发信号，直接启动消火栓泵
报警阀压力开关
启动喷淋泵
水流指示灯
（报警，确定起火层）
检修信号阀
防火卷帘（用于疏散通道上的）
防火分区内任两只独立的感烟灾探测器或一只专门用于联动防火卷帘的感烟火灾探测器的报警信号
应联动该卷帘或该组卷帘下降至距板面1.8m处
任一只专门用于联动防火卷帘的感温火灾探测器的报警信号
应联动该卷帘或该组卷帘下降到楼板面
卷帘有水幕保护时，启动水幕电磁阀和雨淋泵

消防系统(联动)控制逻辑关系说明

消防员电梯按钮
操作现场，迫降电梯至首层
பைடு நூலகம்非消防电源切换
总线制控制盘
消防电源、备用消防电源（电池组）
强电切断反馈信号
消防控制室
火灾探测设备
备用电源盘报警声
气体灭火系统
点型光电感烟火灾探测器
气体灭火控制器
首警信号
消防值班室
点型感温火灾探测器
延迟启动灭火气体信号
钢瓶压力开关
灭火气体钢瓶
压力开关动作信号、气体喷洒动作信号
消防电话系统
总线制控制按钮
消防电话总机
消防电话动作信号、反馈信号
消防值班室及对应楼层
手动报警按钮电话插孔
消防分机电话、插孔
消防电话控制盘
消防电话分机电话、插孔
消防电话总机可以通过电话控制盘、总线控制盘呼叫带话筒的分机电话
消防电梯
总线制控制按钮
消防电梯
消防电梯动作信号、反馈信号
消防值班室，迫降电梯至首层
电磁防火门动作信号、反馈信号
手动报警按钮
强电切断动作信号
防火门
总线制控制按钮
电磁防火门
防火门反馈信号
操作现场，属于常开式防火门
消防系统（联动）控制逻辑关系说明
控制系统
联动触发信号（设备）
受控设备
联动显示信号
位置及说明
消防应急广播系统
总线制控制按钮
消防广播喇叭
消防广播反馈信号
消防值班室及对应楼层
消防广播控制盘
消防系统（联动）控制逻辑关系说明
控制系统
联动触发信号（设备）
受控设备
联动显示信号
位置及说明
自动喷水灭火系统
湿式报警阀组实验阀
启动喷淋泵

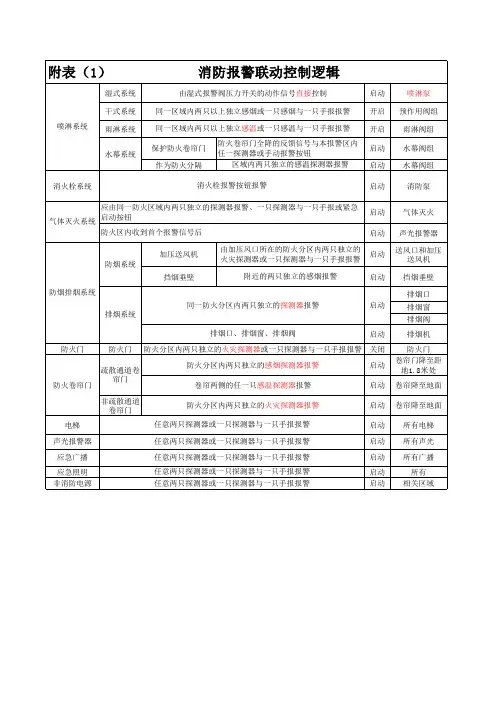

消防报警联动控制逻辑关系表

疏散通道卷帘门
防火分区内两只独立的感烟探测器报警卷帘两侧的任一只感温探测器报警
启动启动
防火门卷帘门降至距
地1.8米处
卷帘降至地面
电梯
非疏散通道卷帘门
防火分区内两只独立的火灾探测器报警任意两只探测器或一只探测器与一只手报报警
启动卷帘降至地面启动所有电梯
声光报警器
任意两只探测器或一只探测器与一只手报报警
区域内两只独立的感温探测器报警
开启启动启动
喷淋泵预作用阀组雨淋阀组水幕阀组水幕阀组
消火栓系统
消火栓报警按钮报警
启动
消防泵
应由同一防火区域内两只独立的探测器报警、一只探测器与一只手报或紧急气体灭火系统启动按钮
防火区内收到首个报警信号后
启动启动
气体灭火声光报警器
防烟系统
加压送风机挡烟垂壁
启动所有声光
应急广播
应急照明非消防电源
任意两只探测器或一只探测器与一只手报报警
任意两只探测器或一只探测器与一只手报报警任意两只探测器或一只探测器与一只手报报警
启动
启动启动
所有广播
所有制逻辑
喷淋系统
湿式系统干式系统雨淋系统
水幕系统
由湿式报警阀压力开关的动作信号直接控制
启动
同一区域内两只以上独立感烟或一只感烟与一只手报报警开启
同一区域内两只以上独立感温或一只感温与一只手报报警
保护防火卷帘门作为防火分隔
防火卷帘门全降的反馈信号与本报警区内任一探测器或手动报警按钮
由加压风口所在的防火分区内两只独立的火灾探测器或一只探测器与一只手报报警
启动
送风口和加压送风机

消防控制逻辑关系

消防控制逻辑关系消防自动报警系统的联动控制（控制关系见消防控制逻辑关系表）其主要有以下内容：控制系统报警设备种类受控设备及设备动作后结果位置及说明水消防系统消火栓按钮启动消火栓泵泵房报警阀压力开关启动喷淋泵泵房水流指示器（报警，确定起火层）水支管检修信号阀（报警，提醒注意）水支管消防水池水位或水管压力启动，停止稳压泵等预作用系统该区域探测器或手动按钮启动预作用报警阀充水该区域（闭式喷头）压力开关启动喷淋泵泵房水喷雾系统温感、烟感同时报警或紧急按钮启动雨淋阀启动喷淋泵(自动延时30秒) 该区域（开式喷头）空调系统烟感探测器或手动按钮关闭有关系统空调机、新风机、普通送风机关闭本层电控防火阀防火阀70℃温控关闭关闭该系统空调机或新风机、送风机防排烟系统烟感探测器或手动按钮打开有关排烟风机与正压送风机屋面打开有关排烟口（阀）打开有关正压送风口着火层、上下各一层两用双速风机转入高速排烟状态两用风管中，关正常排风口，开排烟口排烟风机旁防火阀280℃温控关关闭有关排烟风机屋面可燃气体报警打开有关房间排风机，关闭煤气管道阀门厨房、煤气表房、地下燃气锅炉房等防火卷帘门防火卷帘门旁的烟感探测器该卷帘或该组卷帘门下降一半防火卷帘门旁的温感探测器该卷帘或该组卷帘归底卷帘有水幕保护时，启动水幕电磁阀和雨淋泵电控常开防火门旁烟感或温感释放电磁铁，关闭该防火门电控挡烟垂壁旁烟感或温感释放电磁铁，该挡烟垂壁或该组挡烟垂壁下垂手动为主的系统手动/自动，手动为主切断起火层非消防电源着火层、上下各一层手动/自动，手动为主启动起火层警铃或声光报警装置着火层、上下各一层手动/自动，手动为主使电梯归首，消防电梯投入消防使用手动对有关区域进行紧急广播着火层、上下各一层消防电话随时报警、联络、指挥灭火 1. 水灭火系统：消火栓按钮动作时，系统可自动/手动启、停消火栓泵，并监控其运行状态。

水喷淋干管上压力开关动作，系统可自动启动喷淋泵，并监控其运行状态。

消防系统控制逻辑关系说明书

消防系统控制逻辑关系说明书
消防系统控制逻辑关系说明书是一种详细说明消防系统中各种设备和控制元件之间关系的文档，目的是确保消防系统在紧急情况下能够正确、快速地响应，保障人员生命财产安全。

消防系统控制逻辑关系说明书包括以下内容：
1. 设备的逻辑流程：说明消防系统中各个设备的工作原理、功能及逻辑流程。

2. 控制关系图表：绘制消防系统的控制关系图表，表现各控制元件在系统中的位置和控制关系。

3. 相关表格数据：如控制元件的工作电压、动作电流、触发方式等。

4. 可能出现的故障及应急措施：列出常见的故障和应急措施，包括该故障的产生原因、可能的后果、检测方法和应急措施。

5. 操作流程：为了提高系统的可靠性，确保操作流程正确，控制逻辑关系说明书应当详细阐明各操作步骤。

总之，消防系统控制逻辑关系说明书是一份极其关键的文档，必须确保准确无误，有利于保障消防系统的正常运行。

消防联动控制逻辑关系表

位置及说明泵房泵房水支管水支管该区域（闭式喷头）泵房该区域（开式喷头）
屋面着火层，上下个一层
排烟风机旁放火阀280度温控关关闭有关排烟风机打开有关房间排烟机可燃气体报警关闭煤气管道阀门气体系统保护区域报警或系统启该区域探测器或气体启动按钮动按钮触发后延时30秒后气体灭火系统启动气体系统保护区域报警或系统启气体灭火系统该区域声光报警器动按钮触发后启动该区域报警或启动按钮触发后30 气体系统灭火系统秒后电控灭火系统启动瓶上电磁阀从而启动系统气体储气罐防火卷帘门旁的烟感探测器该卷帘或该组卷帘下降一半防火卷帘门防火卷帘门旁的温感探测器该卷帘或该组卷帘下降到底手动/自动，手动为主切断起火层的非消防电源手动为主的手动/自动，手动为主启动起火层的警铃或声光报警装置时电梯归低，消防电梯投影入消防是用系统手动/自动，手动为主手动对有关区域进行紧急广播通讯系统手持对讲，插孔电话随时报警，联络，指挥灭火
屋面厨房，煤气表房、厨房，煤气表房、
A座负1楼钢瓶间
着火层，上下个一层着火层，上下个一层着火层，上下个一层来自控制系统消防水系统
预作用系统水喷雾系统空调系统
防排烟系统
消防联动控制逻辑关系表报警设备种类受控设备及设备动作结果消火栓按钮启动消火栓泵报警阀压力开关启动喷淋泵水流指示器报警，确定起火层检修信号阀报警，提醒注意消防水池水位或水管压力启动，停止稳压泵等该区域探测器或手动按钮启动预作用报警阀充水压力开关启动喷淋泵烟感温感同时报警或紧急按钮启动雨喷淋阀，启动喷淋泵关闭有关系统空调机，或新风机烟感探测器或手动按钮关闭本层电控防火阀防火阀70度温控关闭关闭该系统空调机或新风机打开有关排烟风机与正压送风打开有关排烟口(排烟阀）打开有关正压送风口感烟探测器或手动按钮两用双速风机转入高速排烟状态两用风管中，关正常排风口，开排烟口

新规范消防控制逻辑关系

（N±1）层
正压送风机旁防火阀70℃温控关闭
关闭有关正压送风风机
可燃气体报警
打开有关房间的排风机、进风机
厨房、煤气表房、防爆厂房等
防火门
应由常开防火门所在防火区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的触发联动信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭
（手动）
N层、（N±1）层（全启动）
警铃或声光报警装置
（手动/自动，手动为主）
N层、（N±1）层（全启动
火灾应急照明和疏散标志灯
（手动/自动，手动为主）
切断非消防电源
（手动/自动，手动为主）
N层、（N±1）层
电梯归首，消防梯投入
（手动/自动，手动为主）
消防电话
（随时报警、联络、指挥灭火）
应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并由消防联动控制联动控制排烟风机的启动
两用双速风机转如高速排烟状态
两用风管中，关闭正常排风口、开排烟口
排烟风机旁防火阀280℃温控关闭
关闭有关排烟风机
正压送风系统
由加压送风口所在防火区内的两只独立的火灾探测器或一只探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动
消防水池、水箱水位
（报警，提醒注意）
水管压力
（报警，提醒注意）
供电电源状态显示
（报警，提醒注意）
空调系统
感烟火灾探测器或手动按钮
关闭有关系统空调机、新风机、普通送风机

消防自动报警分系统的联动控制关系

消防报警系统各分系统控制逻辑关系说明消防自动报警分系统的联动控制关系消防自动报警分系统的联动关系，其主要有以下内容：一、水灭火系统：消火栓按钮动作时，系统可自动/手动启动、停止消火栓泵。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

二、防排烟系统：当系统确认发生火灾后，立即开启着火层及其上、下层的正压送风阀（口），同时自动打开顶层相应正压送风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全。

在各层走廊、地下室及无窗房间设有常闭防火排烟阀（口），火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟阀温度达到280摄氏度时，阀门关闭，联动排烟风机亦同时关闭。

三、火灾事故广播系统当系统确认发生火灾后，可自动切断背景音乐广播，或在消防值班室控制柜上手动控制，接通着火层及其上、下层的扬声器进行紧急广播，指导楼内人员疏散。

四、电梯迫降系统：当系统确认发生火灾后，系统立即迫降所有电梯至首层，并自动切断客、民梯的电源，仅保留消防电梯供消防人员使用。

五、防火卷帘门控制：当防火通道上的卷帘门两边的感烟探测器报警时，系统控制卷帘门下降到距地面1.8米处，挡烟并让人员疏散，当卷帘门两边的感温探测器报警时，则系统控制卷帘门下降到地面，已完成防火区的分隔。

卷帘门两边还设有卷帘门控制升降的按钮，并设有保持延时（1-30秒可调）后卷帘门自动放下的功能。

六、其它联动控制：当确认发生火灾时，系统会手动/自动将着火层及上、下层的声光报警器启动，提醒楼内人员及时疏散，并有消防值班室手动/自动切断着火层及其上、下层的非消防电源，点亮应急照明系统。

消防各分系统联动控制逻辑关系表。

新规范消防控制逻辑关系

应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号,作为防火卷帘下降的联动触发信号并应联动控制防火卷帘直接下降至楼板面
挡烟垂壁
应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟探测器火灾探测器的报警信号,作为电动挡烟垂壁降落的联动触发信号,并由消防联动控制器联动控制电动挡烟垂壁的降落
声光报警,关闭有关空调机、防火阀、电控门窗
气体灭火系统
气体灭火区内两只独立的火灾探测器、一个火灾探测器与一个手动报警按钮的报警信号或防火区外的紧急启动信号
声光报警,关闭有关空调机、防火阀、电控门窗
一个信号联动声光报警
气体灭火区内感烟、感温火灾探测器同时报警
延时后启动气体灭火
钢瓶压力开关
点亮放气灯
紧急启动按钮
人工紧急启动或终止气体灭火
火灾应急广播
消防水池、水箱水位
(报警,提醒注意)
水管压力
(报警,提醒注意)
供电电源状态显示
(报警,提醒注意)
空调系统
感烟火灾探测器或手动按钮
关闭有关系统空调机、新风机、普通送风机
关闭本层电控防火阀
防火阀70℃温控关闭
关闭该系统空调机或新风机、送风机
机械排烟系统
应由同一防烟分区内的两个独立的火灾探测器的报警信号,作为排烟口、排烟窗或排烟阀开启的联动触发信号,并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀开启,同时停止防烟分区的空调系统
(手动)
N层、(N±1)层(全启动)
警铃或声光报警装置
(手动/自动,手动为主)
N层、(N±1)层(全启动
火灾应急照明与疏散标志灯
(手动/自动,手动为主)
切断非消防电源
(手动/自动,手动为主)
N层、(N±1)层

消防系统控制逻辑关系说明

排烟风机
排烟风机启动信号、反馈信号
操作现场
总线控制按钮
消防控制室
多线制（直线）控制按钮
应由排烟口开启的动作信号，作为排烟风机启动的联动触发信号，并由火灾报警控制器（联动型）控制排烟风机的启动
排烟管道温度达到280℃
排烟防火阀
排烟防火阀启动信息（关闭阀口）
消防值班室及操作现场
排烟风机反馈信息（关闭排烟风机）
操作现场
楼层信号蝶阀
火灾报警联动控制器
信号蝶阀动作信号
操作现场，用于维修喷淋头
消火栓泵系统
消火栓强启按钮
启动消火栓泵
消火栓泵启动信号、反馈信号
操作现场，需现场复位
消火栓强启按钮火警信号
图形显示器（CRT）显示报警位置
火灾显示盘报警信息
对应楼层及相邻上下楼层
总线控制按钮
启动消火栓泵
消火栓泵启动信号、反馈信号
操作现场
紧急启动按钮
模块动作信号、气体喷洒动作信号
操作现场
气体灭火控制器操作按钮
气体喷洒动作信号
消防值班室
消防控制室
消防系统（联动）控制逻辑关系说明
控制系统
联动触发信号（设备）
受控设备
联动显示信号
位置及说明
多线制（直线）控制按钮
启动消火栓泵
消火栓泵启动信号、反馈信号
消防控制室
机械排烟系统
排烟口控制盘
排烟口
排烟口启动信号、反馈信号
操作现场，需现场复位
总线控制按钮
排烟口反馈信号
消防值班室，需现场复位
排烟风机操作柜
日常排烟防火阀是处于常开状态，部分系统显示反馈信号
火灾自动报警系统
点型光电感烟火灾探测器

消防联动逻辑关系

消防联动逻辑关系消防联动逻辑关系应按照国家有关消防规范要求进行编制，现将常用的联动关系原则提供如下：1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。

2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。

3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：（1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；（2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。

信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。

消防系统(联动)控制逻辑关系说明

消防系统(联动)控制逻辑关系说明
说明消防系统中各设备之间的联动控制关系。

喷淋泵启动信号和反馈信号、湿式报警阀组实验阀启动喷淋泵压力开关监管信号以及火警信号等设备联动显示信号，并在火灾显示盘上报警信息。

末端试水阀和自动喷水设备也会被触发，同时楼层水流指示器和信号蝶阀等设备也会发出相应动作信号。

消火栓泵和消火栓强启按钮等设备也有相应的启动信号和反馈信号，并在火灾现场和消防值班室等位置显示报警位置。

排烟口、排烟防火阀、排烟风机等设备也有相应的联动控制关系，通过排烟口开启的动作信号触发排烟风机启动，并由火灾报警控制器控制排烟风机的启动。

火灾探测器、手动报警按钮、防火门等设备也有相应的控制信号和反馈信号，并在消防广播动作信号触发时发挥作用。

在操作现场和消防控制室等位置，还配备了多线制控制按钮和总线控制按钮等设备，用于控制消防系统的联动控制关系。

需要将排烟口反馈信号发送到消防值班室，以便需要现场复位时进行操作。

同时，需要对受控设备进行操作，启动消火栓泵，并联动显示信号。

消火栓泵启动信号和反馈信号，以及
排烟口启动信号和反馈信号也需要被发送到消防值班室。

此外，需要清晰标明消防控制室的位置和说明。

改写后）
为了确保消防系统的正常运行，需要将排烟口反馈信号发送至消防值班室，并在需要现场复位时进行操作。

同时，需要对受控设备进行操作，包括启动消火栓泵并联动显示信号。

消火栓泵启动信号和反馈信号，以及排烟口启动信号和反馈信号也需要被发送到消防值班室。

此外，需要清晰标明消防控制室的位置和说明。

消防控制逻辑关系

消防控制逻辑关系消防自动报警系统的联动控制（控制关系见消防控制逻辑关系表）其主要有以下内容：控制系统报警设备种类受控设备及设备动作后结果位置及说明水消防系统消火栓按钮启动消火栓泵泵房报警阀压力开关启动喷淋泵泵房水流指示器（报警，确定起火层) 水支管检修信号阀(报警，提醒注意）水支管消防水池水位或水管压力启动，停止稳压泵等预作用系统该区域探测器或手动按钮启动预作用报警阀充水该区域（闭式喷头）压力开关启动喷淋泵泵房水喷雾系统温感、烟感同时报警或紧急按钮启动雨淋阀启动喷淋泵（自动延时30秒）该区域（开式喷头）空调系统烟感探测器或手动按钮关闭有关系统空调机、新风机、普通送风机关闭本层电控防火阀防火阀70℃温控关闭关闭该系统空调机或新风机、送风机防排烟系统烟感探测器或手动按钮打开有关排烟风机与正压送风机屋面打开有关排烟口（阀）打开有关正压送风口着火层、上下各一层两用双速风机转入高速排烟状态两用风管中，关正常排风口，开排烟口排烟风机旁防火阀280℃温控关关闭有关排烟风机屋面可燃气体报警打开有关房间排风机，关闭煤气管道阀门厨房、煤气表房、地下燃气锅炉房等防火卷帘门防火卷帘门旁的烟感探测器该卷帘或该组卷帘门下降一半防火卷帘门旁的温感探测器该卷帘或该组卷帘归底卷帘有水幕保护时，启动水幕电磁阀和雨淋泵电控常开防火门旁烟感或温感释放电磁铁，关闭该防火门电控挡烟垂壁旁烟感或温感释放电磁铁，该挡烟垂壁或该组挡烟垂壁下垂手动为主的系统手动/自动，手动为主切断起火层非消防电源着火层、上下各一层手动/自动,手动为主启动起火层警铃或声光报警装置着火层、上下各一层手动/自动，手动为主使电梯归首，消防电梯投入消防使用手动对有关区域进行紧急广播着火层、上下各一层消防电话随时报警、联络、指挥灭火1. 水灭火系统: 消火栓按钮动作时，系统可自动/手动启、停消火栓泵，并监控其运行状态。

水喷淋干管上压力开关动作，系统可自动启动喷淋泵，并监控其运行状态。

消防系统(联动)控制逻辑关系说明

消防电话
系统
总线制控制按钮
消防电话总机
消防电话动作信号、反馈信号
消防值班室及对应楼层
手动报警按钮电话插孔
消防分机电话、插孔
消防电话控制盘
消防电话分机电话、插孔
消防电话总机可以通过电话控制盘、总线控制盘呼叫带话筒的分机电话
消防电梯
总线制控制按钮
消防电梯
消防由梯动作信号反馈信号
消防值班室，迫降电梯至首层
日常排烟防火阀是处于常开状态，部分系统显示反馈信号
火灾自动
报警系统
点型光电感烟火灾探测器
火灾报警控制器
首警信号
火灾现场及消防值班室
对应楼层及相邻上下楼层
点型感温火灾探测器
排烟口启动信号、反馈信号
点型复合式感烟感温火灾
探测器
排烟机启动信号
消防广播动作信号
线型光束感烟火灾探测器
火灾显示盘报警信息
点型可燃气体探测器
消防控制室
消防系统（联动）控制逻辑关系说明
控制系统
联动触发信号（设备）
受控设备
联动显示信号
位置及说明
多线制（直线）控制按钮
启动消火栓泵
消火栓泵启动信号、反馈信号
消防控制室
机械排烟
系统
排烟口控制盘
排烟口
排烟口启动信号、反馈信号
操作现场，需现场复位
总线控制按钮
排烟口反馈信号
消防值班室，需现场复位
排烟风机操作柜
消防系统（联动）控制逻辑关系说明
控制系统
联动触发信号（设备）
受控设备
联动显示信号
位置及说明
自动喷水
灭火系统
湿式报警阀组实验阀
启动喷淋泵
喷淋泵启动信号、反馈信号
