钛合金综述论文
钛合金综述论文
摘要：钛是20世纪50年代发展起来的一种重要的结构金属，钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。世界上许多国家都认识到钛合金材料的重要性，相继对其进行研究开发，并得到了实际应用。
关键词：钛合金；合金化；分类；用途；新发展
正文：
钛合金概述
钛是20世纪50年代发展起来的一种重要的结构金属，钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。钛合金主要用于制作飞机发动机压气机部件，其次为火箭、导弹和高速飞机的结构件。
第一个实用的钛合金是1954年美国研制成功的Ti-6Al-4V合金，由于它的耐热性、强度、塑性、韧性、成形性、可焊性、耐蚀性和生物相容性均较好，而成为钛合金工业中的王牌合金，该合金使用量已占全部钛合金的75％～85％。
20世纪50～60年代，主要是发展航空发动机用的高温钛合金和机体用的结构钛合金，70年代开发出一批耐蚀钛合金，80年代以来，耐蚀钛合金和高强钛合金得到进一步发展。钛合金耐热的使用温度已从50年代的400℃提高到90年代的600～650℃。A2(Ti3Al)和r（TiAl）基合金的出现，使钛在发动机的使用部位正由发动机的冷端（风扇和压气机）向发动机的热端（涡轮）方向推进。结构钛合金向高强、高塑、高强高韧、高模量和高损伤容限方向发展。
目前，世界上已研制出的钛合金有数百种，最著名的合金有20～30种，如Ti-6Al-4V、Ti-5Al-2.5Sn、Ti-2Al-2.5Zr、Ti-32Mo、Ti-Mo-Ni、Ti-Pd、SP-700、Ti-6242、Ti-10-5-3、Ti-1023、BT9、BT20、IMI829、IMI834等。
合金化
钛合金是以钛为基加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。
合金元素根据它们对相变温度的影响可分为三类：
①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。
②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、锰、铜、铁、硅等。
③对相变温度影响不大的元素为中性元素，有锆、锡等。
氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。通常规定钛中氧和氮的含量分别在0.15～0.2％和0.04～0.05％以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在 0.015％以下。氢在钛中的溶解是可逆的，可以用真空退火除去。
钛合金分类：
钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金（titanium alloys）。室温下，钛合金有三种基体组织，钛合金也就分为以下三类：α合金,(α+β)合金和β合金。
α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。
β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。
α+β钛合金：它是双相合金，具有良好的综合性能，组织稳定性好，有良好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金。
三种钛合金中最常用的是α钛合金和α+β钛合金；α钛合金的切削加工性最好，α+β钛合金次之，β钛合金最差。α钛合金代号为TA，β钛合金代号为TB，α+β钛合金代号为TC。
热处理
钛合金通过调整热处理工艺可以获得不同的相组成和组织。一般认为细小等轴组织具有较好的塑性、热稳定性和疲劳强度；针状组织具有较高的持久强度、蠕变强度和断裂韧性；等轴和针状混合组织具有较好的综合性能。
钛合金性能
基本性能：钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3，熔点为1725℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。
强度高：钛合金的密度一般在4.5g/cm3左右，仅为钢的60％，纯钛的强度才接近普通钢的强度，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零、部件。目前飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。
热强度高：使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。
抗蚀性好：钛合金在潮湿的大气和海水介质中工作，其抗蚀性远优于不锈钢；对点蚀、酸蚀、应力腐蚀的抵抗力特别强；对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差，在红
烟硝酸，N
2O
4
(含氧，不含NO，24℃～74℃)；HCl, Cl
2
-水溶液，固体氯化物（>290℃）,
海水，甲醇，甲醇蒸汽，三氯乙烯，有机酸中耐蚀性也很差，容易发生应力腐蚀。
低温性能好：钛合金在低温和超低温下，仍能保持其力学性能。低温性能好,间隙元素极低的钛合金。因此，钛合金也是一种重要的低温结构材料。
化学活性大：钛的化学活性大，与大气中O、N、H、CO、CO2、水蒸气、氨气等产生强烈的化学反应。含碳量大于0.2％时，会在钛合金中形成硬质TiC；温度较高时，与N作用也会形成TiN约为钢的1/2，故其刚性差、易变形，不宜制作细长杆和薄壁件，切削时加工表面的回弹量很大，约为不锈钢的2～3倍，
造成刀具后刀面的剧烈摩擦、粘附、粘结磨损。
切削特点：钛合金的硬度大于HB350时切削加工特别困难，小于HB300时则容易出现粘刀现象，也难于切削。但钛合金的硬度只是难于切削加工的一个方面，关键在于钛合金本身化学、物理、力学性能间的综合对其切削加工性的影响。钛合金用途
钛合金具有强度高而密度又小，机械性能好，韧性和抗蚀性能很好。另外，钛合金的工艺性能差，切削加工困难，在热加工中，非常容易吸收氢氧氮碳等杂质。还有抗磨性差，生产工艺复杂。钛的工业化生产是1948年开始的。航空工业发展的需要，使钛工业以平均每年约 8％的增长速度发展。目前世界钛合金加工材年产量已达4万余吨,钛合金牌号近30种。使用最广泛的钛合金是Ti-6Al-4V(TC4),Ti-5Al-2.5Sn(TA7)和工业纯钛（TA1、TA2和TA3）。
钛合金主要用于制作飞机发动机压气机部件，其次为火箭、导弹和高速飞机的结构件。60年代中期，钛及其合金已在一般工业中应用，用于制作电解工业的电极，发电站的冷凝器，石油精炼和海水淡化的加热器以及环境污染控制装置等。钛及其合金已成为一种耐蚀结构材料。此外还用于生产贮氢材料和形状记忆合金等。
钛合金是航空航天工业中使用的一种新的重要结构材料，比重、强度和使用温度介于铝和钢之间，但比强度高并具有优异的抗海水腐蚀性能和超低温性能。60年代开始钛合金的使用部位从后机身移向中机身、部分地代替结构钢制造隔框、梁、襟翼滑轨等重要承力构件。钛合金在军用飞机中的用量迅速增加，达到飞机结构重量的20％～25％。70年代起，民用机开始大量使用钛合金。70年代，钛合金在航空发动机中的用量一般占结构总重量的20％～30％，主要用于制造压气机部件，如锻造钛风扇、压气机盘和叶片、铸钛压气机机匣、中介机匣、轴承壳体等。航天器主要利用钛合金的高比强度，耐腐蚀和耐低温性能来制造各种压力容器、燃料贮箱、紧固件、仪器绑带、构架和火箭壳体。人造地球卫星、登月舱、载人飞船和航天飞机也都使用钛合金板材焊接件。
钛合金新进展
近年来，各国正在开发低成本和高性能的新型钛合金，努力使钛合金进入具有巨大市场潜力的民用工业领域阳。国内外钛合金材料的研究新进展主要体现在以下几方面：
高温钛合金：世界上第一个研制成功的高温钛合金是Ti-6Al-4V，使用温度为300-350℃。随后相继研制出使用温度达400℃的IMI550、BT3-1等合金，以及使用温度为450～500℃的IMI679、IMI685、Ti-6246、Ti-6242等合金。目前已成功地应用在军用和民用飞机发动机中的新型高温钛合金有。
近几年国外把采用快速凝固／粉末冶金技术、纤维或颗粒增强复合材料研制钛合金作为高温钛合金的发展方向，使钛合金的使用温度可提高到650℃以上。钛铝化合物为基的钛合金
）和TiAl（γ）金属间与一般钛合金相比，钛铝化合物为基钠Ti3Al（α
2
化合物的最大优点是高温性能好、抗氧化能力强、抗蠕变性能好和重量轻，这些优点使其成为未来航空发动机及飞机结构件最具竞争力的材料。
高强高韧β型钛合金
β型钛合金具有良好的冷热加工性能，易锻造，可轧制、焊接，可通过固溶-时效处理获得较高的机械性能、良好的环境抗力及强度与断裂韧性的很好配合。
阻燃钛合金
常规钛合金在特定的条件下有燃烷的倾向，这在很大程度上限制了其应用。针对这种情况，各国都展开了对阻燃钛合金的研究并取得一定突破。所制成具有相当好的热变形工艺性能，可用其制成复杂的零件。
医用钛合金：钛无毒、质轻、强度高且具有优良的生物相容性，是非常理想的医用金属材料，可用作植入人体的植入物等。目前，在医学领域中广泛使用的仍是Ti-6Al-4v ELI合金。但后者会析出极微量的钒和铝离子，降低了其细胞适应性且有可能对人体造成危害，这一问题早已引起医学界的广泛关注。与α+β钛合金相比，β钛合金具有更高的强度水乎，以及更好的切口性能和韧性，更适于作为植入物植入人体。估计在不久的将来，此类具有高强度、低弹性模量以及优异成形性和抗腐蚀性能的庐钛合金很有可能取代目前医学领域中广泛使用的Ti-6Al-4V ELI合金。
参考文献：1. 主编：刘秀晨，安成强；《金属腐蚀学》；国防工业出版社；2002年9月，P182；
2.卫争艳；《钛合金文献综述》；维普资讯网；《钛钢科技》，2008年
第1期
3．《钛合金锻造工艺的现状与发展》；维普资讯网；《福建化工》；
2010年3月
4.李军，魏建华；《新型医用钛合金生物相容性评价》；维普资讯网；
《实用口腔医学杂志》；2010年第5期
5.叶茂，宋晓玲；《钛合金表面热处理工艺技术研究》；维普资讯网；
《金属加工：热加工》；2010年第19期
6.张；《钛合金加工新技术》；维普资讯网；《工具展望》；2010
年第4期
7.表面处理工艺手册编审委员会编；《表面处理工艺手册》；上海；
上海科学技术出版社；1991
8．刘家浚；《材料磨损原理及其耐蚀性》；北京；清华大学出版社；
1993
9.主编：张承宗；《金属的腐蚀与保护》；北京；冶金工业出版社；
1985
钛及钛合金论文

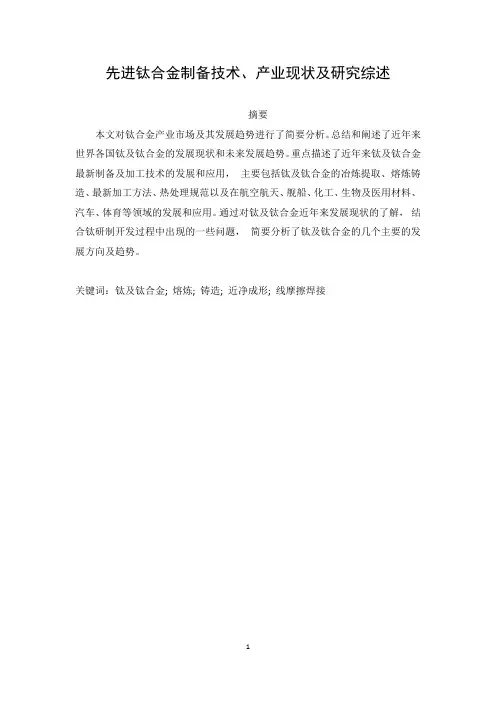

钛及钛合金 摘要：先进材料钛及钛合金的应用与前沿技术的发展一直是当前材料领域的热点研究课题之一。钛、钛合金及钛化合物的优良性能促使人类迫切需要它们。然而，生产成本之高，使应用受到限制。我们相信在不久的将来，随着钛的冶炼技术不断改进和提高，钛、钛合金及钛的化合物的应用将会得到更大的发展。本文介绍了钛合金的发展现状、特性、铸造工艺性能及其热处理，阐述了钛合金的生产技术及其应用，分析其优势与局限性，并展望发展趋势。 关键字：金属钛，钛合金; 发展状况;分布，性质; 铸造加工性能; 热处理;生产技术，应用; 研究前景 钛和钛合金的发展过程：钛是英国化学家格雷戈尔（Gregor R W ，1762—1817。）在1791年研究钛铁矿和金红石时发现的。四年后，1795年，德国化学家克拉普罗特(Klaproth M H ，1743—1817。）在分析匈牙利产的红色金红石时也发现了这种元素。他主张采取为铀（1789年由克拉普罗特发现的）命名的方法，引用希腊神话中泰坦神族“Titanic”的名字给这种新元素起名叫“Titanium”。中文按其译音定名为钛。 格雷戈尔和克拉普罗特当时所发现的钛是粉末状的二氧化钛，而不是金属钛。因为钛的氧化物极其稳定，而且金属钛能与氧、氮、氢、碳等直接激烈地化合，所以单质钛很难制取。直到1910年才被美国化学家亨特(Hunter M A）第一次制得纯度达99.9%的金属钛。 由于钛在液化状态时化学活性非常高, 钛与气体和所有制模成形用的难熔材料都有很高的活性, 因此, 钛合金铸造成形工业化的生产晚于变形钛合金和变形工艺。自海绵钛工业化以来, 钛在工业上的广泛应用推动了钛工业的迅速发展, 钛的生产能力正在逐年提升, 并将陆续超过铅、锌、铜成为名副其实的第三金属。目前, 由于国际紧张局势的缓和和军备缩减, 使军用飞机的钛需求量减少, 但民用客机今后可望继续增长。要使钛业得以生存, 普遍认为还是要扩大飞机以外的一般用途。近十几年来, 随着钛工业的发展,钛及钛合金已由军用逐渐转向民用, 由航空工业逐渐转向一般工业。 金属钛的地理分布：世界钛矿资源总体状况：截至1995年底，世界金红石（包括锐钛矿）储量和储量基
钛合金综述论文
钛合金综述论文 摘要：钛是20世纪50年代发展起来的一种重要的结构金属，钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。世界上许多国家都认识到钛合金材料的重要性，相继对其进行研究开发，并得到了实际应用。 关键词：钛合金；合金化；分类；用途；新发展 正文： 钛合金概述 钛是20世纪50年代发展起来的一种重要的结构金属，钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。钛合金主要用于制作飞机发动机压气机部件，其次为火箭、导弹和高速飞机的结构件。 第一个实用的钛合金是1954年美国研制成功的Ti-6Al-4V合金，由于它的耐热性、强度、塑性、韧性、成形性、可焊性、耐蚀性和生物相容性均较好，而成为钛合金工业中的王牌合金，该合金使用量已占全部钛合金的75％～85％。 20世纪50～60年代，主要是发展航空发动机用的高温钛合金和机体用的结构钛合金，70年代开发出一批耐蚀钛合金，80年代以来，耐蚀钛合金和高强钛合金得到进一步发展。钛合金耐热的使用温度已从50年代的400℃提高到90年代的600～650℃。A2(Ti3Al)和r（TiAl）基合金的出现，使钛在发动机的使用部位正由发动机的冷端（风扇和压气机）向发动机的热端（涡轮）方向推进。结构钛合金向高强、高塑、高强高韧、高模量和高损伤容限方向发展。 目前，世界上已研制出的钛合金有数百种，最著名的合金有20～30种，如Ti-6Al-4V、Ti-5Al-2.5Sn、Ti-2Al-2.5Zr、Ti-32Mo、Ti-Mo-Ni、Ti-Pd、SP-700、Ti-6242、Ti-10-5-3、Ti-1023、BT9、BT20、IMI829、IMI834等。 合金化 钛合金是以钛为基加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。 合金元素根据它们对相变温度的影响可分为三类： ①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。 ②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、锰、铜、铁、硅等。 ③对相变温度影响不大的元素为中性元素，有锆、锡等。 氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。通常规定钛中氧和氮的含量分别在0.15～0.2％和0.04～0.05％以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在 0.015％以下。氢在钛中的溶解是可逆的，可以用真空退火除去。 钛合金分类： 钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金（titanium alloys）。室温下，钛合金有三种基体组织，钛合金也就分为以下三类：α合金,(α+β)合金和β合金。
加工钛及钛合金的锻造加热温度(物理性质)
书山有路勤为径，学海无涯苦作舟加工钛及钛合金的锻造加热温度(物理性质) 加工钛及钛合金的锻造加热温度(物理性质) 编号（α+β）/β相变点/℃铸 锭变形坯料成品加热温度/℃终锻温度/≮℃加热温度/℃终锻温度/℃加热 温度/℃终锻温度/≮℃TA1 890-920 1000-1020 750 900-950 700 850-880 700 TA2 890-920 1000-1020 750 900-950 700 850-880 700 TA3 890-920 1000-1020 750 900-950 700 850-880 700 TA4 960-980 1150 850 1030-1050 800 —— TA5 980- 1000 1080-1150 850 1000-1050 800 ——TA6 1000-1020 1150-1200 900 1050- 1100 850 980-1020 800 TA7 1000-1020 1150-1200 900 1050-1100 850 980-1020 800 TB2 750 1140-1160 850 1090-1100 800 990-1010 800 TC1 910-930 1000-1020 750 900-950 750 850-880 750 TC2 920-940 1000-1020 800 900-950 800 850-900 750 TC3 960-970 1100-1150 850 950-1050 800 950-970 750 TC4 980-990 1100- 1150 850 960-1100 800 950-970 750 TC6 950-980 1150-1180 850 1000-1050 800 950-980 800 TC9 1000-1020 1140-1160 850 1050-1080 800 950-970 800 TC10 935 1100-1150 800 1000-1050 800 930-940 800 tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
钛合金论文
关于钛合金的论文学院：机电院 院系：12机制 姓名：陈延人 学号：2012509
钛合金 摘要：我们都知道先进材料钛合金的应用与前沿技术的发展一直是当前材料领域的热点研究课题之一钛合金及钛化合物的优良性能促使人类迫切需要它们。然而，生产成本之高，使应用受到限制。我们相信在不久的将来，随着钛的冶炼技术不断改进和提高，钛、钛合金及钛的化合物的应用将会得到更大的发展。本文介绍了钛合金的发展现状、特性、及其热处理，阐述了钛合金的生产技术及其应用，分析其优势与局限性，并展望发展趋势。 关键字：金属钛，钛合金; 发展状况，性质; 铸造加工性能; 热处理;生产技术，应用; 研究前景 钛和钛合金的发展过程：钛是英国化学家格雷戈在1791年研究钛铁矿和金红石时发现的,格雷戈尔和克拉普罗特当时所发现的钛是粉末状的二氧化钛，而不是金属钛。因为钛的氧化物极其稳定，而且金属钛能与氧、氮、氢、碳等直接激烈地化合，所以单质钛很难制取。直到1910年才被美国化学家亨特第一次制得纯度达99.9%的金属钛。 钛合金的分类：①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、锰、铜、铁、硅等。③对相变温度影响不大的元素为中性元素，有锆、锡等。 钛合金基本性能： 1.强度高。钛合金具有很高的强度，其抗拉强度为686— 1176MPa，而密度仅为钢的60%左右，所以比强度很高。 2.硬度较高。钛合金(退火态)的硬度HRC为32—38。 3.弹性模量低。钛合金(退火态)的弹性模量为1.078×10－1.176×10MPa，约为钢和不锈钢的一半。 4.高温和低温性能优良。在高温下，钛合金仍能保持良好的机械性能，其耐热性远高于铝合金，且工作温度范围较宽，目前新型耐热钛合金的工作温度可达550—600℃；在低温下，钛合金的强度反而比在常温时增加，且具有良好的 韧性，低温钛合金在－253℃时还能保持良好的韧性。 5.钛的抗腐蚀性强。钛在550℃以下的空气中，表面会迅速形成薄而致密的氧化钛膜，故在大气、海水、硝酸和硫酸等氧化性介质及强碱中，其耐蚀性优于大多数不锈钢。 6化学活性大：钛的化学活性大，与大气中O、N、H、CO、CO2、水蒸气、氨气等产生强烈的化学反应。含碳量大于0.2％时，会在钛合金中形成硬质TiC；温度较高时，与N作用也会形成TiN硬质表层；在600℃以上时，钛吸收氧形成硬度很高的硬化层；氢含量上升，也会形成脆化层。吸收气体而产生的硬脆表层深度可达0.1～0.15 mm，硬化程度为20％～30％。钛的化学亲和性也大，易与摩擦表面产生粘附现象。 钛和钛合金加工性能： 1.切削加工性能：钛合金强度高、硬度大，所以要求加工设备功率大，模具、刀具应有较高的强度和硬度。切削加工时，切屑与前刀面接触面积小，刀尖应力大。由于钛合金弹性模量低，切削加工时工件回弹大，容易造成刀具后刀面磨损
钛及钛合金锻造生产工艺规程汇总
更改控制页
本工艺规程适用于真空熔炼的钛及钛合金铸锭经加热、锻造、机加工等工序而制成棒坯、棒材、板坯、饼环材的生产，制定了每个生产工序的工艺制度和管理要求。 1简明工艺流程见表1。 2铸锭的准备 2.1生产工艺员在接到生产作业计划后,要仔细对计划部分内容进行审核,如有问题,及时和计划员沟通,确定无误后,方可编制生产工艺。并通知相关人员到库房领料。 2.2领料人员应根据GB/3620.1 钛及钛合金牌号和化学成分及化学成分允许偏差GB/3620.2及企标的有关规定，核对铸锭合格证，并核对合金牌号、锭号、规格和重量是否与实物相符，确认无误后，再进行转料。 2.3 铸锭转入锻造厂房应摆放整齐，将标识摆放于易看到的方位或用金属（记号笔）在铸锭的两端或表面将锭号明显标出。 2.4生产工艺员在投料前应仔细研究产品所执行的技术标准，保证其化学成份能满足该产品的技术要求。否则，不能投料。 2.5铸锭转入锻造车间后炉工在装炉前必须对铸锭进行涂层，涂层时将铸锭用垫木或导辊垫起，并将铸锭表面的杂脏物、油污用清洗剂擦洗干净后再涂防氧化涂层。 2.6涂层时将写锭号的地方不要涂,以便装炉前确认锭号是否正确。 2.7涂层的厚度应控制在0.2～0.4㎜。涂层后必须干透即24小时后方可装炉
铸锭 ↓ 涂层 ↓ 加热 ↓ 锻造 ↓ ↓↓↓ 打磨刨面打磨 ↓↓↓ 加热修磨加热↓↓↓ 锻造检查锻造↓↓↓ 热处理称重刻口↓↓↓ 机加板坯锯切↓↓ 探伤平头倒角↓↓ 取样 ↓↓ 检查 ↓↓ 修磨 ↓↓ 检查热处理↓↓ 称重机加↓↓ 包装探伤↓↓ 棒材取样 ↓ 检查 ↓ 称重 ↓ 包装 ↓ 饼环材
钛合金在医疗方面的应用
材料与人类文明 论文 题目：钛合金在医疗方面的应用班级： 姓名： 学号：
【摘要】 钛是非常常见的物质，海绵钛纯度能达到99.9%。钛合金产品的物理、化学性质十分稳定，不会被人体吸收，与体液和药品接触也不会发生化学反应，也不会电离，也不与人体的肌肉骨骼发生反应，因而被人们称为“亲生物金属”。因为钛具有“亲生物”性，钛在人体内，能抵抗分泌物的腐蚀且无毒，对任何杀菌方法都适应。因此被广泛用于制医疗器械，制造人体髋关节、膝关节、肩关节、胁关节、头盖骨，主动心瓣、骨骼固定夹。 【关键词】 材料钛合金文明生物医疗 【正文】 金属材料是最早用于临床医学的生物医用材料，目前用于外科植入物和矫形器械的金属材料主要包括不锈钢、钴基合金和钛合金三大系列，它们占整个生物材料产品市场份额的 40% 左右。其中，钛合金已广泛应用于人体硬组织（包括人体躯干中所有的骨骼和牙齿）的缺损、创伤和疾病等修复、矫形及替代等治疗。20 世纪中叶以来，以钛合金为主的医用金属材料开始在人体硬组织的外科植入及人体软组织（包括心脑血管、外周血管及非血管如肝脏、胆道、尿道等）的介入治疗方面显示出独特而神奇的疗效，而钛合金人工关节、牙种植体、血管内支架和心脏瓣膜等具有中国医疗器械用钛合金材料研发、生产与应用、及典型代表性的医疗器械产品的问世，对医学的发展具有划时代的意义和革命性贡献，使得临床治疗从初级的简单“修复、矫形”治疗上升到更高层次的组织与器官的“替代式”治疗，极大改善和提高了人们的生活质量，克服了以往重大疾病 只能单纯依靠药物治疗的不足。 1.钛合金材料在我国的发展历史 上世纪七十年代初，我国开始采用了国产钛及钛合金制品，在北京多家医院，先后采用钛及钛合金人造骨头与关节用于临床治疗应用和研究，制造的髋关节、肘关节、下颌骨等用于临床治疗病人。同时，一些医院与公司的模拟人体体液的浸泡实验，电化学阳极化实验和腐蚀动力学曲线的测定，证明了钛及钛合金人造骨头与关节用于人体具有优异的耐腐蚀性，生物学反应也很小，是一种理想的人体植入物，对植入人体骨头与关节进行力学性能也经过测定，认为钛及钛合金的强度满足了人体植入物的要求。 上世纪八十年代中期以后，我国钛材用于制造人体植入物的数量增加，其中钛形状记忆合金的开发与应用达到国际先进水平。到了九十年代中期，国产钛及钛合金加工材，在矫形外科、神经外科、心血管系统、口腔颌面外科、人体外培养机等方面广泛应用。近５年，国内一大批企业成为钛及不锈钢等人体植入物生产企业。采用钛及钛合金制造的股骨头、髋关节、肱骨、颅骨、膝关节、肘关节、
钛及钛合金材料精品整理
一、钛及钛合金材料 （一）材料 1.碘化钛碘与粗钛在低温下直接作用生成挥发性的碘化钛，经加热使碘化钛分解，再沉积而得到高纯度的金属钛称为碘化钛。 牌号：TAD. 符号：Til2. 纯度＞%（wt） 主要用于科研，如测试纯钛的化学性能、物理性能、合金化研究等。 2.海绵钛 含钛的矿石从金红石（Tio2）存在，经氯（Cl2）化生成 四氯化钛（TiCl4），再用活性金属（Mg或Na）还原得到海绵状的金属钛（Ti）称为海绵钛。 镁法海绵钛： MHTi 纳法海绵钛：NHTi 海绵钛是疏松多孔，纯度（wt），其硬度HB 为100-157，是钛工业生产的原料。 海绵钛分级见表1. 3.工业纯钛 含有一定量的氧、氮、碳、硅、铁及其他元素杂质的α相钛称为工业纯钛。 工业纯钛的含钛量≮%（wt）
按杂质元素含量把工业纯钛划分为四个级别，见表2. 表1 海绵钛分级（MHTi） GB/T2524-2002 表2 工业纯钛分级 GB/. 4.钛合金 以钛为基体金属元素和含有其他合金元素及杂质元素所组成的合金称为钛合金。 钛合金举例见表3.
表3 钛合金 GB/ 5.ELI钛及钛合金 具有超低间隙杂质元素的钛及钛合金称为ELI钛及钛合金。如：Ti-6Al-4V ELI. 为了改善低温钛及钛合金的塑性和韧性开发出来的超低间隙元素的钛及钛合金，由于间隙元素含量小，其溶于钛后减小了钛晶格歪曲，随温度降低，钛的强度增加，而塑性和韧性下降的很小，在室温-253℃条件下具有强度高，良好的塑性和高的断裂韧性。 （二）标准 1.常用标准（钛） （1）中国标准 ①GB：国家强制性标准 ②GB/T: 国家推荐性标准 ③GJB: 国家军用标准 ④YB: 部颁标准 ⑤YY: 行业标准
钛及钛合金论文
综述论文 题目：钛及钛合金 学院：化学化工学院 专业：化学（云亭班） 学生姓名：陈娟娟 学号：201473010101 指导教师：王志华
钛及钛合金 陈娟娟 （西北师范大学化学化工学院兰州 730070） Titanium and titanium alloy Chen Juan juan (College of Chemistry and Chemical Engineering, NorthwestNormal University, Lanzhou 730070) 摘要：先进材料钛及钛合金的应用与前沿技术的发展一直是当前材料领域的热点研究课题之一。钛及钛合金的优良性能促使人类迫切需要它们。然而，生产成本之高，使应用受到限制。我们相信在不久的将来，随着钛的冶炼技术不断改进和提高，钛及钛合金的应用将会得到更大的发展。本文介绍了钛的发现，钛的物理及化学性质，钛合金的发展现状、特性，阐述了钛合金的生产技术及其应用，并展望发展前景。 关键词：钛、钛合金、发展现状、特性、应用、发展前景。Abstract:advanced materials application of titanium and titanium alloy and the development of cutting-edge technology has been one of hot research topics in the field of the current material. Titanium and titanium alloy excellent properties of human need them urgently. However, high production cost, make application is restricted. We believe in the near future, with
钛及钛合金论文
钛合金 摘要：先进材料钛及钛合金的应用与前沿技术的发展一直是当前材料领域的热点研究课题之一。钛、钛合金及钛化合物的优良性能促使人类迫切需要它们。然而，生产成本之高，使应用受到限制。我们相信在不久的将来，随着钛的冶炼技术不断改进和提高，钛、钛合金及钛的化合物的应用将会得到更大的发展。本文介绍了钛合金的发展现状、特性、铸造工艺性能及其热处理，阐述了钛合金的生产技术及其应用，分析其优势与局限性，并展望发展趋势。 关键字：金属钛，钛合金; 发展状况，性质; 铸造加工性能; 热处理;生产技术，应用; 研究前景 钛和钛合金的发展过程：钛是英国化学家格雷戈在1791年研究钛铁矿和金红石时发现的,格雷戈尔和克拉普罗特当时所发现的钛是粉末状的二氧化钛，而不是金属钛。因为钛的氧化物极其稳定，而且金属钛能与氧、氮、氢、碳等直接激烈地化合，所以单质钛很难制取。直到1910年才被美国化学家亨特第一次制得纯度达99.9%的金属钛。 。 钛合金基本性能： 1.强度高。钛合金具有很高的强度，其抗拉强度为686—1176MPa，而密度仅为钢的60%左右，所以比强度很高。 2.硬度较高。钛合金(退火态)的硬度HRC为32—38。 3.弹性模量低。钛合金(退火态)的弹性模量为1.078×10－1.176×10MPa，约为钢和不锈钢的一半。 4.高温和低温性能优良。在高温下，钛合金仍能保持良好的机械性能，其耐热性远高于铝合金，且工作温度范围较宽，目前新型耐热钛合金的工作温度可达550—600℃；在低温下，钛合金的强度反而比在常温时增加，且具有良好的韧性，低温钛合金在－253℃时还能保持良好的韧性。 5.钛的抗腐蚀性强。钛在550℃以下的空气中，表面会迅速形成薄而致密的氧化钛膜，故在大气、海水、硝酸和硫酸等氧化性介质及强碱中，其耐蚀性优于大多数不锈钢。 6化学活性大：钛的化学活性大，与大气中O、N、H、CO、CO2、水蒸气、氨气等产生强烈的化学反应。含碳量大于0.2％时，会在钛合金中形成硬质TiC；温度较高时，与N作用也会形成TiN硬质表层；在600℃以上时，钛吸收氧形成硬度很高的硬化层；氢含量上升，也会形成脆化层。吸收气体而产生的硬脆表层深度可达0.1～0.15 mm，硬化程度为20％～30％。钛的化学亲和性也大，易与摩擦表面产生粘附现象。 钛和钛合金加工性能： 1.切削加工性能：钛合金强度高、硬度大，所以要求加工设备功率大，模具、刀具应有较高的强度和硬度。切削加工时，切屑与前刀面接触面积小，刀尖应力大。由于钛合金弹性模量低，切削加工时工件回弹大，容易造成刀具后刀面磨损的加剧和工件变形；钛合金高温时化学活性很高，容易与空气中的氢、氧等气体杂质发生化学反应，生成硬化层，同时进一步加剧了刀具的磨损；钛合金切削加工中，工件材料极易与刀具表面粘结，加上很高的切削温度，所以刀具易于产生扩散磨损和粘结磨损。 2.磨削加工性能：钛合金化学性质活泼、在高温下易与磨料亲和并粘附，堵塞砂轮，导致砂轮磨损加剧，磨削性能降低，磨削精度不易保证，。钛合金强度高、韧性大，使磨削时磨屑不易分离、磨削力增大、磨削功耗相应增加。钛合金热导率低、比热小、磨削时热传导慢，致使热量积聚在磨削弧区，造成磨削区温度急剧升高。 3.挤压加工性能：对钛及钛合金进行挤压加工时，要求挤压温度高，挤压速度快，以防温降过快，同时应尽量缩短高/温坯锭与模具的接触时间。因此挤压模具应选用新型耐热模具材料，坯锭由加热炉到挤压筒的输送速度也要快。由于钛合金热导率低，表层温度下降后，内层坯料热量不能及时传输到表层补充，会出现表面硬化层，而使得变形难以继续进行。同时，表层与内层会产生很大的温度梯度，即使能成形，也容易造成变形和组织不均匀。 4.锻压加工性能：钛合金对锻造工艺参数非常敏感，锻造温度、变形量、变形及冷却速度的改变都会引起钛合金组织性能的变化。钛合金的变形抗力随变形速度的增加提高较快，锻造温度对钛合金变形抗力影
钛及钛合金锻造生产工艺介绍及生产注意事项(干货值得收藏!)
钛及钛合金锻造生产工艺介绍及生产注意事项摘要：从铸锭的准备、铸锭加热、锻造工艺、热处理工艺、机加工、打磨、锭号管理、超声探伤、锯切、取样等方面详细介绍了钛及钛合金锻造生产工艺及生产过程中的注意事项。 一、铸锭的准备 1、生产工艺员在接到生产作业计划后, 要仔细对计划部分内容进行审核, 如有问题, 及时和计划员沟通, 确定无误后, 方可编制生产工艺。并通知相关人员到库房领料。 2、领料人员应根据GB/3620.1 钛及钛合金牌号和化学成分及化学成分允许偏差GB/3620.2 及企标的有关规定，核对铸锭合格证，并核对合金牌号、锭号、规格和重量是否与实物相符，确认无误后，再进行转料。 3、铸锭转入锻造厂房应摆放整齐，将标识摆放于易看到的方位或用金属（记号笔）在铸锭的两端或表面将锭号明显标出。 4、生产工艺员在投料前应仔细研究产品所执行的技术标准，保证其化学成份能满足该产品的技术要求。否则，不能投料。 5、铸锭转入锻造车间后炉工在装炉前必须对铸锭进行涂层，涂层时将铸锭用垫木或导辊垫起，并将铸锭表面的杂脏物、油污用清洗剂擦洗干净后再涂防氧化涂层。 6、涂层时将写锭号的地方不要涂, 以便装炉前确认锭号是否正确。 7、涂层的厚度应控制在0.2～0.4㎜。涂层后必须干透即24小时后方可装炉。 表 1 主要产品的简明工艺流程
二、铸锭加热 加热设备：天燃气炉、电阻炉 1、加热前准备。 1.1 炉工装炉前应认真核对来料的牌号、锭号、规格、支数是否与工艺卡片相符，确认无误后，方可装炉。 1.2 加热设备与测温仪表应运转正常，否则不得使用，对测温仪表应每半年校对一次，并经常检查。对于科研用料或重要产品，在生产前应校核炉温。炉子在大修或长期停用后开始使用时，应校核炉温，炉子的均温区在正常情况下一个季度校核一次，并做好记录。 1.3 装炉前炉内应清洁，不得有钢铁等非金属物及这些金属的氧化皮以及其它影响加热质量的物质存在。锭坯表面应清洁，不得有油污和其它脏物。 2、注意事项 2.1 当坯料的直径或边长大于300㎜时, 必须采用分段式加热法, 加热曲
锡对钛及钛合金的影响
锡对钛及钛合金的影响 一、钛及钛合金中的元素组成及其作用分析 莫畏主编的的钛书籍《钛》中介绍，钛及钛合金中的化学元素根据其化学性质和对钛及钛合金的影响程度分为杂质元素和合金元素。 （1）杂质元素：对钛及钛合金来说碳、氧、氮、氢、硅、铁是由原材料或在加工过程中带入的元素，这些元素可使钛及钛合金的塑性降低、甚至使断裂韧性、低温韧性、疲劳性能、耐蚀性、冷成型性和可焊性等变坏，因此在钛及钛合金中对其规定了最高允许含量，称为杂质元素。 （2）合金元素：为了优化和改变钛及钛合金的性能，按一定含量范围加入到钛及钛合金中的元素，称为合金元素。该些元素的添加，改善了钛及钛合金的组织结构进而优化了其性能。根据对钛及钛合金的影响，将合金元素分为α稳定元素、中性元素、和β稳定元素。钛合金中常用的合金元素及其强化效果见下表： 表1 钛合金中常用合金元素的强化效果 （3）钛及钛合金中，中性元素主要有锆和锡。中性元素对钛及钛合金的组织和性能的影响： ●降低（α+β）/β相变点； ●减少ω相的体积分数，提高钛及钛合金的耐蚀性； ●在α钛和β钛中均有较大的固溶度，能提高钛及钛合金的室温抗 拉强度、高温拉伸性能和电阻率； （4）中性元素在钛及钛合金中的应用 锆和锡在钛及钛合金中主要起固溶强化作用。在α钛合金中，与铝一起还起到稳定α相的作用。在α和（α+β）/β合金中，用来提高合金室温及高温的抗拉强度和耐热性能。在β型合金中，作为抑制ω相的元素，可提高合金的耐蚀性，并可以改善合金的焊接接头塑性。 （5）锡在生物医用钛合金方面的应用 东北大学理学院材料物理与化学研究所和中国科学院金属研究所沈阳材料
科学国家实验室联合发表的论文《生物医用含锡元素钛合金的研究和进展》中介绍，在钛合金中掺杂一定量的Sn有益于医用钛合金性能的改善。(1)掺杂Sn能更好地降低钛合金的杨氏模量，使其更接近人体骨骼的模量。(2)对Ti基多组元合金的研究表明，合金中Cu和Ni量的减少，以及Nb和sn量的增加会使树枝状结构的体积分数增加，从而进一步导致塑性应变量的增加，一定量的Sn分散在合金中还不会降低Ti的溶解温度。(3)Sn具有简立方结构，可促进口相的形成，并有利于形成纳米体微结构[3]，而且Sn还具有良好的生物相容性及组织反应的抗腐性。(4)Neite等还发现不同金属的弹性模量不同，比如Mg、Sn、Zr及其合金会有40GPa的低模量，且Sn不影响钛合金的热稳定性。因此，掺入一定量的Sn 是提高医用钛合金性能的一种很好的方法。 TiNbSn合金能达到很高的塑性应变量，是一种具有形状记忆功能和超弹性的合金，日本花田修治(S Hanada)教授的研究小组研究了掺杂4％～5％(t001)Sn 的Ti-16mol％Nb合金的马氏体相变及拉伸性能。随着Sn量的增加，马氏体转变温度迅速下降(Sn量增加1％，相应温度降低150K)，同时马氏体起始温度M及奥氏体终止温度氏也下降。且含Sn量高，可以获得较大的超弹性应变。由于Ti、Nb和Sn有很好的生物相容性及组织反应的抗腐性，Ti-Nb-Sn合金还可以克服TiNi 合金中由于纯金属的细胞毒素所带来的缺点。 通过上述分析，我们可以清楚地看出掺杂锡的钛合金具有更优越的综合性能。 二、锡对钛管材性能的影响 GJB3423A-2008《航空用钛合金管材规范》中对管材的抗拉强度、延伸强度、断后伸长率三项力学性能有一定要求，从上述锡对钛及钛合金在组织和性能影响可看出，锡元素对钛管材来说可提高其抗拉强度，且对其延伸强度和断后伸长率无副作用。 洛阳顺易钛业有限公司 2012年1月8日
钛合金在多领域的应用与发展
上海大学 本科生课程论文 论文题目：钛合金在多领域的应用与发展 课程名称： 课程号： 学生姓名： 学生学号： 所在学院：材料科学与工程学院 日期 摘要：钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。世界上许多国家都认识到钛合金材料的重要性，相继对其进行研究开发，并得到了实际应用。本文综述了钛合金在航空航天飞行器、热氢处理、发动机、高温钛合金、生物医用材料等方面的应用与发展。 关键词：钛合金；航空；氢；发动机；生物医用材料 钛合金在航空方面的应用与发展
钛合金具有比强度高、耐腐蚀性好、耐高温等优点。从20世纪50年代开始,钛合金在航空航天领域中得到了迅速的发展。钛合金是当代飞机和发动机的主要结构材料之一,可以减轻飞机的重量,提高结构效率。在飞机用材中钛的比例,客机波音777为7%,运输机C-17为10.3%,战斗机F-4为8%,F-15为25.8%,F-22为39%。 高性能航空发动机的发展需求牵引着高温钛合金的发展,钛合金的使用温度逐步提高,从20世纪50年代以Ti-6Al-4V合金为代表的350℃ ,经过IMI679和 IMI829提高到了以IMI834合金为代表的600℃。目前,代表国际先进的高温钛合金有美国的Ti-6242S,Ti-1100,英国的IMI834,俄罗斯的BT36以及中国的Ti-60。表2为600℃主要高温钛合金的成分及性能特点。 Ti-6242S(Ti-6Al-2Sn-4Zr-2Mo-0.1Si)钛合金是美国于20世纪60年代为了满足改善钛合金高温性能的需要,特别是为了满足喷气发动机使用要求而研制的一种近α型钛合金。合金的最高使用温度为540℃,室温的σb=930 MPa。特点是具有强度、蠕变强度、韧性和热稳定性的良好结合,并具有良好的焊接性能,主要应用于燃气涡轮发动机零件,发动机结构板材零件,飞机机体热端零件。 BT36(Ti-6.2A1-2Sn-3.6Zr-0.7Mo-0.1Y-5.0W-0.15Si)合金是俄罗斯于1992年研制成功的一种使用温度在600～650℃的钛合金。合金中加入了5%W和约0.1%Y。加入W对提高合金的热强性有明显作用。加入微量Y可以明显地细化合金的晶粒,改善了合金的塑性和热稳定性。 Ti60(Ti-5.8 Al-4.8 Sn-2.OZr-1.0 Mo-0.35Si-0.85Nd)合金由中国科学院金属研究所在Ti55合金基础上改型设计、宝鸡有色金属加工厂参与研制的一种600℃高温钛合金。Ti60合金的特点之一是合金中加入了1%Nd(质量分数),通过内
钛合金的制备方法
专题报道 钛合金的制备方法 一种用熔分钛渣制备含钛合金的方法 热处理钛合金的方法和所得零件 机械合金化热处理法制备6AI4V钛合金粉的工艺 冲压成形性和强度的平衡优异的钛或钛合金板 一种钛合金棒材的制备方法 一种低成本钛合金的制备方法 大规格高性能钛及钛合金锭的熔铸方法 一种粉末冶金钛合金及其制备方法 一种凝胶注模-自蔓延高温合成制备钛合金材料的方法 微量稀土合金化处理的TA16钛合金 一种低密度高铸造性能钛合金材料及其制备方法 一种低弹性模量的铸造钛合金 一种低密度高性能钛合金材料及其制备方法 一种钛合金TI-62222S及其制备方法 一种钛合金TI-811-1及其制备方法 通过粉末冶金法制备基于钛合金的并且TIB强化的复合部件的方法 一种用熔分钛渣制备含钛合金的方法 申请号：201110267053.6 公布日：2012-01-18 申请(专利权)人：攀钢集团攀枝花钢铁研究院有限公司 摘要：本发明提供了一种用熔分钛渣制备含钛合金的方法。所述方法包括以下步骤:将熔分钛渣直接热装入炉;升温至熔池澄清后,加还原剂进行冶炼,控制反应温度;反应完毕后,镇静沉降;出渣、出合金,冷却制得含钛合金。本发明采用钒钛磁铁矿直接还原或非高炉炼铁后得到的熔分钛渣为原料制备含钛合金,能够有效的利用熔分钛渣中的钛资源,采用热渣直接入炉的方式,降低了生产成本和能源消耗,对提高钒钛磁铁矿资源的综合利用率具有重要意义。 热处理钛合金的方法和所得零件 申请号：200980156528.5 公布日：2012-01-11 申请(专利权)人：奥贝尔&杜瓦尔公司 摘要：本发明涉及一种热处理Ti?5-5-5-3型钛合金的方法,该Ti5-5-5-3型钛合金具有以重量百分数计的以下组成:4.4-5.7%铝,4.0-5.5%钒,0.30-0.50%铁,4.0-5.5%钼,2.5-3.5%铬,0.08-0.18%氧,痕量至0.10%的碳,痕量至0.05%的氮,痕量至0.30%的锆,痕量至0.15%的硅,其余百分数是钛和杂质,其特征在于所述合金的热处理包括:将合金加热到800-840℃且低于该合金的β-转变的第一平台;维持第一温度平台1-3小时;在没有中间再加热的情况下将合金冷却至760℃-800℃的第二平台;维持第二温度平台2-5小时;将合金冷却至室温;将
钛及钛合金锻造生产工艺规程
钛及钛合金锻造生产工艺规程页码：1/16 代号：AS/FST-JS-04-2012 更改控制页 序号更改章节更改日期更改单编号更改后版次更改人签名
钛及钛合金锻造生产工艺规程页码：2/16 代号：AS/FST-JS-04-2012 本工艺规程适用于真空熔炼的钛及钛合金铸锭经加热、锻造、机加工等工序而制成棒坯、棒材、板坯、饼环材的生产，制定了每个生产工序的工艺制度和管理要求。 1简明工艺流程见表1。 2铸锭的准备 2.1生产工艺员在接到生产作业计划后,要仔细对计划部分内容进行审核,如有问题,及时和计划员沟通,确定无误后,方可编制生产工艺。并通知相关人员到库房领料。 2.2领料人员应根据GB/3620.1 钛及钛合金牌号和化学成分及化学成分允许偏差 GB/3620.2及企标的有关规定，核对铸锭合格证，并核对合金牌号、锭号、规格和重量是否与实物相符，确认无误后，再进行转料。 2.3 铸锭转入锻造厂房应摆放整齐，将标识摆放于易看到的方位或用金属（记号笔）在铸锭的两端或表面将锭号明显标出。 2.4生产工艺员在投料前应仔细研究产品所执行的技术标准，保证其化学成份能满足该产品的技术要求。否则，不能投料。 2.5铸锭转入锻造车间后炉工在装炉前必须对铸锭进行涂层，涂层时将铸锭用垫木或导辊垫起，并将铸锭表面的杂脏物、油污用清洗剂擦洗干净后再涂防氧化涂层。 2.6涂层时将写锭号的地方不要涂,以便装炉前确认锭号是否正确。 2.7涂层的厚度应控制在0.2～0.4㎜。涂层后必须干透即24小时后方可装炉
钛及钛合金锻造生产工艺规程页码：3/16 代号：AS/FST-JS-04-2012 铸锭 ↓ 涂层 ↓ 加热 ↓ 锻造 ↓ ↓↓↓ 打磨刨面打磨 ↓↓↓ 加热修磨加热 ↓↓↓ 锻造检查锻造 ↓↓↓ 热处理称重刻口 ↓↓↓ 机加板坯锯切 ↓↓ 探伤平头倒角 ↓↓ 取样打磨 ↓↓ 检查加热 ↓↓ 修磨锻造 ↓↓ 检查热处理 ↓↓ 称重机加 ↓↓ 包装探伤 ↓↓ 棒材取样 ↓ 检查 ↓ 称重 ↓ 包装 ↓ 饼环材
