钢结构课程设计普通钢屋架设计(18m梯形屋架)
钢结构18m梯形屋架设计实例

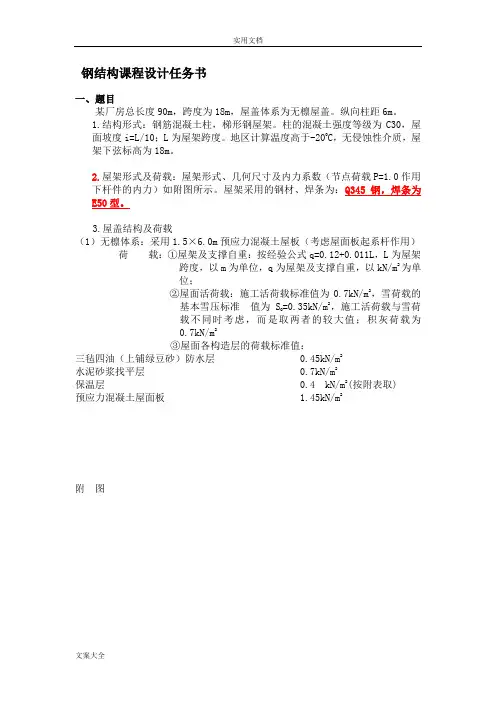

钢结构课程设计任务书一、题目某厂房总长度90m，跨度为18m，屋盖体系为无檩屋盖。
纵向柱距6m。
1.结构形式：钢筋混凝土柱，梯形钢屋架。
柱的混凝土强度等级为C30，屋面坡度i=L/10；L为屋架跨度。
地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m。
2.屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用的钢材、焊条为：Q345钢，焊条为E50型。
3.屋盖结构及荷载（1）无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以kN/m2为单位；②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的=0.35kN/m2，施工活荷载与雪荷基本雪压标准值为S载不同时考虑，而是取两者的较大值；积灰荷载为0.7kN/m2③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 0.45kN/m2水泥砂浆找平层 0.7kN/m2保温层 0.4 kN/m2(按附表取)预应力混凝土屋面板 1.45kN/m2附图(a) 18米跨屋架(b)18米跨屋架全跨单位荷载几何尺寸作用下各杆件的内力值(c) 18米跨屋架半跨单位荷载作用下各杆件的内力值二、设计内容1.屋架形式、尺寸、材料选择及支撑布置根据车间长度、屋架跨度和荷载情况，设置上、下弦横向水平支撑、垂直支撑和系杆，见下图。
因连接孔和连接零件上有区别，图中给出W1、W2和W3 三种编号（a）上弦横向水平支撑布置图（b）屋架、下弦水平支撑布置图1-1、2-2剖面图2.荷载计算三毡四油防水层0.45 kN/m2水泥砂浆找平层0.7kN/m2保温层0.4kN/m2预应力混凝土屋面板 1.45kN/m2屋架及支撑自重0.12+0.011L=0.318kN/m2恒荷载总和 3.318kN/m2活荷载0.7kN/m2积灰荷载0.7kN/m2可变荷载总和 1.4kN/m2屋面坡度不大，对荷载影响小，未予以考虑。
钢结构课程设计18米

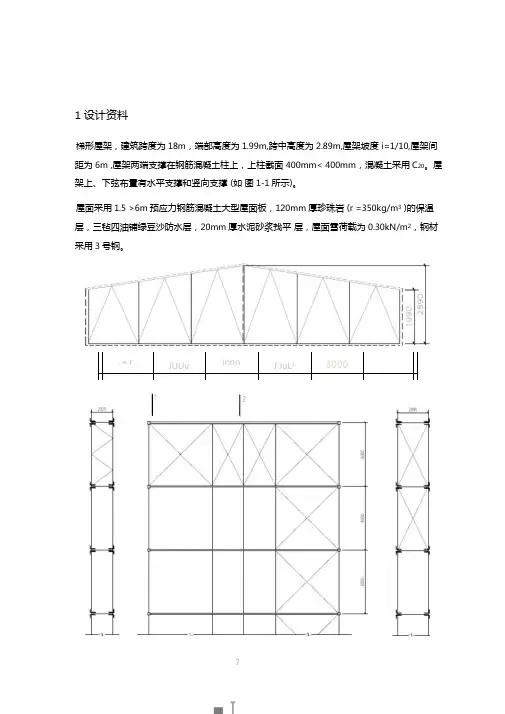

1设计资料梯形屋架，建筑跨度为18m，端部高度为1.99m,跨中高度为2.89m,屋架坡度i=1/10,屋架间距为6m ,屋架两端支撑在钢筋混凝土柱上，上柱截面400mm< 400mm，混凝土采用C20。
屋架上、下弦布置有水平支撑和竖向支撑 (如图1-1所示)。
屋面采用1.5 >6m预应力钢筋混凝土大型屋面板，120mm厚珍珠岩 (r =350kg/m3)的保温层，三毡四油铺绿豆沙防水层，20mm厚水泥砂浆找平层，屋面雪荷载为0.30kN/m2，钢材采用3号钢。
72荷载计算2.1永久荷载预应力钢筋混凝土大型屋面板： 1.2 1.4 = 1.68kN / m2三毡四油防水层及及找平层（20mm）: 1.2 x 0.76 = 0.912kN/m2 120mn厚泡沫混凝土保温层： 1.2 0.42 =0.504kN/m2屋架自重和支撑自重按经验公式（跨度l=18m）2 2 P w =1.2+1.11 =1.2+1.1x18 痒32kg/m 1.2x 0.32 = 0.384kN /m2.2可变荷载屋面雪荷载： 1.4 0.55 = 0.77kN/m22.3荷载组合永久荷载可变荷载为主要荷载组合，屋架上弦节点荷载为：F 二（1.68 0.912 0.504 0.384） 0.77 丨1.5 6 = 38.25kN3内力计算桁架杆件的内力，在单位力作用下用图解法（图2-1）求得表3-1。
表3-1⑧-⑨ 3124 -0.463 -17.710A-①1990 -0.500 -19.125 竖 ③-④ 2290 -1.000 -38.250 杆⑥-⑦ 2590 -1.000 -38.250 ⑨-⑩2890+0.812+31.0594截面选择4.1上弦杆截面选择上弦杆采用相同截面，以最大轴力 G-⑨杆来选择：N ma x348.266kN在屋架平面内的计算长度l ox = 150.8cm ，屋架平面外的计算长度1巧=301.5cmc 选用两个不等肢角钢2L100 80 6，长肢水平。
18米跨度钢结构课程设计
1 设计资料梯形屋架，建筑跨度为18m，端部高度为1.99m，跨中高度为2.89m，屋架坡度i=1/10,屋架间距为6m，屋架两端支撑在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土采用C。
屋架上、下弦布置有水平支撑和竖向支撑（如20图1-1所示）。
屋面采用 1.5×6m预应力钢筋混凝土大型屋面板，120mm厚珍珠岩（3r ）的保温层，三毡四油铺绿豆沙防水层，20mm厚水泥砂浆找平kg350m/层，屋面雪荷载为2kN，钢材采用3号钢。
.0m30/2 荷载计算2.1 永久荷载预应力钢筋混凝土大型屋面板： 2/68.14.12.1m kN =⨯ 三毡四油防水层及及找平层（20mm ）： 2/912.076.02.1m kN =⨯ 120mm 厚泡沫混凝土保温层： 2/504.042.02.1m kN =⨯ 屋架自重和支撑自重按经验公式（跨度l=18m ）2/32181.12.11.12.1m kg l P w ≈⨯+=+= 2/384.032.02.1m kN =⨯2.2 可变荷载屋面雪荷载： 2/77.055.04.1m kN =⨯2.3 荷载组合永久荷载可变荷载为主要荷载组合，屋架上弦节点荷载为：[]kN F 25.3865.177.0)384.0504.0912.068.1(=⨯⨯++++=3 内力计算桁架杆件的内力，在单位力作用下用图解法（图2-1）求得表3-1。
表3-14 截面选择4.1 上弦杆截面选择上弦杆采用相同截面，以最大轴力G-⑨杆来选择：kN N 266.348max -= 在屋架平面内的计算长度cm l ox 8.150=，屋架平面外的计算长度cm l oy 5.301=。
选用两个不等肢角钢6801002⨯⨯L ，长肢水平。
截面几何特性（长肢水平双角钢组成T 形截面，节点板根据腹杆最大内力选用板厚8mm ）：2274.21cm A = cm i cm i y x 61.4,40.2==1508.6240.28.150<===x ox x i l λ 7922.0=x ϕ 1504.6561.48.150<===yoy y i l λ 778.0=y ϕ 截面验算：22min /215/4.2104.2127778.0348266mm N f mm N AN=<=⨯=ϕ大型屋面板与上弦焊牢，起纵横向水平支撑作用，上弦杆其他节间的长细比和稳定验算均未超过上述值。
18米梯形钢屋架-11页word资料

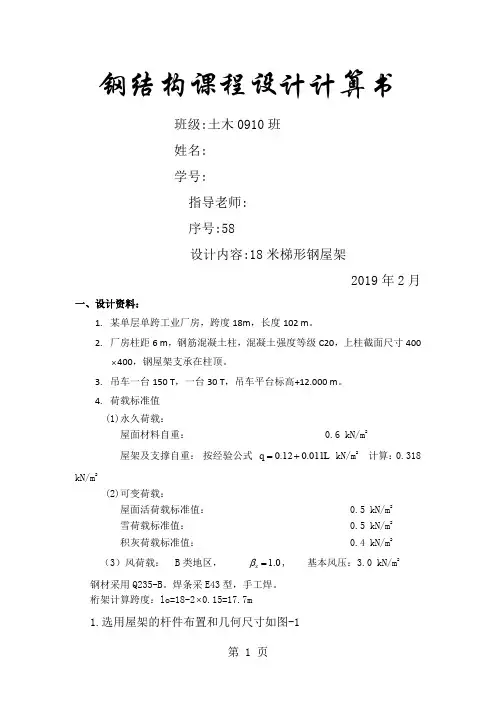

钢结构课程设计计算书班级:土木0910班姓名:学号:指导老师:序号:58设计内容:18米梯形钢屋架2019年2月一、设计资料：1.某单层单跨工业厂房，跨度18m，长度102 m。
2.厂房柱距6 m，钢筋混凝土柱，混凝土强度等级C20，上柱截面尺寸400⨯400，钢屋架支承在柱顶。
3.吊车一台150 T，一台30 T，吊车平台标高+12.000 m。
4.荷载标准值(1)永久荷载：屋面材料自重： 0.6 kN/m2屋架及支撑自重：按经验公式L= kN/m2 计算：0.318q011.0+12.0kN/m2(2)可变荷载：屋面活荷载标准值： 0.5 kN/m2雪荷载标准值： 0.5 kN/m2积灰荷载标准值： 0.4 kN/m2β=, 基本风压：3.0 kN/m2（3）风荷载： B类地区， 1.0z钢材采用Q235-B。
焊条采E43型，手工焊。
桁架计算跨度：lo=18-2⨯0.15=17.7m1.选用屋架的杆件布置和几何尺寸如图-1图-1桁架支撑布置如图2所示：三.荷载计算由于i=1/10，则：α=5.71°，cosα=0.995。
计算竖向节点荷载时，按水平投影面计算。
节点荷载即为1.5m*6m内的荷载。
1）永久荷载计算：预应力钢筋混凝土大型屋面板: 1.4/0.995=1.407 kN/m2屋面材料自重： 0.6/0.995=0.603 kN/m2屋架自重： 0.318/0.995=0.320 kN/m2永久荷载标准值=2.33 kN/m22）可变荷载计算：屋面活载标准值 0.5 kN/m2雪荷载标准值（屋面水平投影）0.5kN/m2积灰荷载标准值 0.4 kN/m23)风荷载标准值(垂直于受风表面)(kN/m2)今：风振系数=1.0；风压高度变化系数=1.099;屋面倾角可得迎风面屋面体型系数=-0.97，背风面=-0.5风荷载标准值为迎风面=（）=-3.2 kN/m2背风面=（）=-1.65 kN/m2由于风荷载标准值比较大，桁架应考虑以下四种组合情况：a.全跨永久荷载+全跨可变荷载全跨节点荷载设计值：F=(1.2)=36.504 kNb.全跨永久荷载+半跨可变荷载全跨结点永久荷载设计值：=1.2=25.164 kN半跨结点可变荷载设计值：=1.4=11.34 kNc.全跨桁架包括支撑+半跨屋面板自重+半跨屋面活荷载全跨节点桁架自重设计值：=1.2=3.45 kN半跨节点屋面板自重及活荷载设计值：=(1.2=26.54 kNd. 全跨永久荷载+半跨风荷载全跨结点永久荷载设计值=1.0=20.97 kN半跨结点风荷载设计值=1.4=-40.32 kNa，b为使用阶段荷载情况，c为施工阶段荷载情况。
钢结构梯形屋架课程设计.
.222
-1.
039
-1.
2
00
-1.
525
-1.
7
76
-2.
043
-1.0-1.
0-1.00.000.
000.00-0.5
+6.663
+7.326
+5.884
+4.636
+3.081
+1.090
B
C
D
E F
G
H
G 'F '
E 'D '
C 'B 'A '
0.5 1.0
1.0 1.0
1.0
1.0 1.0 1.0
0x l =150.8cm 0y
l =150.8×2=301.6cm
根据腹杆最大设计杆力NaB =-357.99kN ,取中间节点板厚度t =10mm ,支座节点板厚t =12mm。设λ=60查得
=0.807. f r N/A ϕ==322567.4710/0.8073101022.68cm ⨯⨯⨯=
载0.7 1.4 0.98
灰荷载
1.3 1.4 1.82合计2 1.4
2.8
六、内力分析
桁架杆件内力表
杆件名称
杆件内力系数
第一种组合F ×③
第二种组合F 1×③+F 2×① F 1×③+F 2×②第三种组合F 3×③+F 4×① F 3×③+F 4
×②杆件最
大内力(kN
P=1作用在
左半跨右全跨全跨①
b.全跨永久荷载+半跨可变荷载全跨永久荷载
F1=1.5×6×1.98〃×1.2= 21.39 KN
18m跨梯形钢屋架课程设计
钢结构课程设计南昌大学建筑工程学院姓名_________杜巍________________ 班级_________土木093___________ 学号______6002109077______ 指导老师：汤海林目录一、设计资料 (3)二、屋架形式、尺寸的确定 (3)三、支撑布置 (4)四、荷载计算 (5)五、内力计算 (6)六、杆件设计 (8)1. 上弦杆 (8)2. 下弦杆 (10)3. 端斜杆aB (11)4. 腹杆 (12)5. 竖腹杆 (13)6. 屋架杆件截面选择表 (15)七、节点设计 (16)1. 支座节点“a” (16)2. 下弦跨中节点“d” (19)3. 屋脊节点“F” (20)4. 下弦节点“b” (23)5. 上弦节点“B” (25)单层工业厂房屋盖结构——梯形钢屋架设计一、设计资料某批车间总长60米，跨度A 为18米，柱距为6米，屋面材料为预应力大型屋面板（1.5×6米，屋面板需保证与上弦3个点焊牢，故上弦平面外计算长度为3米），屋架形式为梯形钢屋架，并支承于钢筋混凝土柱上，混凝土标号为C25.钢材为Q235·BF,焊条E43型。
二、屋架形式、尺寸的确定根据业主需要及屋面排水要求，选用梯形钢屋架,屋架坡度为1/10。
屋面材料为预应力大型屋面板，采用无檩屋盖体系。
屋架水平布置图如下：屋架计算跨度：。
mm l l 1770015021800015020=⨯-=⨯-= 屋架端部高度取：mm H 12140=。
跨中高：mm i l H 210020991.02/1770012142H 00≈=⨯+=⋅+=。
屋架高跨比：5971770021000==l H 。
屋架跨中起拱,36500/mm l f ==取40 mm 。
为了使屋架节点受荷,配合屋面板1.5m 宽，腹杆体系大部分采用下弦节间水平尺寸为3.0m 的人字形式，上弦节间水平尺寸为 1.5m ，屋架几何尺寸如图所示。
钢结构18m梯形屋架设计实例
钢结构课程设计任务书一、题目某厂房总长度90m，跨度为18m，屋盖体系为无檩屋盖。
纵向柱距6m。
1.结构形式：钢筋混凝土柱，梯形钢屋架。
柱的混凝土强度等级为C30，屋面坡度i=L/10；L为屋架跨度。
地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m。
2.屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用的钢材、焊条为：Q345钢，焊条为E50型。
3.屋盖结构及荷载（1）无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以kN/m2为单位；②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的=0.35kN/m2，施工活荷载与雪荷基本雪压标准值为S载不同时考虑，而是取两者的较大值；积灰荷载为0.7kN/m2③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 0.45kN/m2水泥砂浆找平层 0.7kN/m2保温层 0.4 kN/m2(按附表取)预应力混凝土屋面板 1.45kN/m2附图(a) 18米跨屋架(b)18米跨屋架全跨单位荷载几何尺寸作用下各杆件的内力值(c) 18米跨屋架半跨单位荷载作用下各杆件的内力值二、设计内容1.屋架形式、尺寸、材料选择及支撑布置根据车间长度、屋架跨度和荷载情况，设置上、下弦横向水平支撑、垂直支撑和系杆，见下图。
因连接孔和连接零件上有区别，图中给出W1、W2和W3 三种编号（a）上弦横向水平支撑布置图（b）屋架、下弦水平支撑布置图1-1、2-2剖面图2.荷载计算三毡四油防水层 0.45 kN/m2水泥砂浆找平层 0.7kN/m2保温层 0.4kN/m2预应力混凝土屋面板 1.45kN/m2屋架及支撑自重 0.12+0.011L=0.318kN/m2恒荷载总和 3.318kN/m2活荷载 0.7kN/m2积灰荷载 0.7kN/m2可变荷载总和 1.4kN/m2屋面坡度不大，对荷载影响小，未予以考虑。
18米梯形钢结构设计-塔大
2016届钢结构课程设计钢屋架设计书姓名：学号：学院：水建院专业：土木工程指导教师：**总分：塔里木大学教务处制目录一、设计资料 (1)二、屋架尺寸及结构形式与选型 (2)三、荷载计算 (3)1.永久荷载 (3)2.可变荷载 (3)3.内力计算 (4)3.荷载组合 (6)四、节点荷载 (6)五、杆件设计 (6)1.上弦杆 (8)2.下弦杆 (9)3.斜腹杆 (9)六、节点设计 (13)1.屋脊节点G (13)2.下弦节点C (14)3.上弦节点B (15)4.支座节点A (16)5.参考资料 (18)6.致谢 (19)附录：钢屋架施工图梯形钢屋架课程设计计算书一、设计资料1、 屋面坡度：1：102、 屋车间柱网布置：长度90m ；柱距6m ；跨度18m3、 面材料：预应力大型屋面板4、 荷载1）永久荷载：屋面SBC 防水层 0.4KN/m ² 水泥砂浆找平层 0.4KN/m ² 保温层 0.45KN/m ² 一毡二油隔气层 0.05KN/m ²水泥砂浆找平层 0.3KN/m ² 预应力大型屋面板1.45KN/m ² 屋架及支撑自重 0.318KN/m ² 2) 可变荷载：积灰荷载标准值 1.3KN/m2屋面活荷载标准值 0.7KN/m ²3）材 质：Q235钢，焊条E43型，手工焊 5、基本要求1）据给定要求设计单跨厂房钢屋盖。
设计时间规定为一周，设计内容包括支撑布 置、屋架设计就。
要有完整的设计计算书一份（A4纸打印）、和屋架施工图一张（A0图纸打印）。
2） 单跨厂房钢屋盖具体设计内容要求屋架形式:梯形屋架,屋架跨18m,屋架间距6m,厂房长度90m. 3） 其他资料屋架支撑于钢筋混凝土柱上，钢筋混凝土强度等级为C30。
梯形屋架采用1.5×6m地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m ；厂房内桥式吊车为2台150/30t （中级工作制）。
18m梯形钢屋架设计计算书+节点施工图
梯形钢屋架课程设计梯形钢屋架课程设计计算书 1． 设计资料：1、 车间柱网布置：长度90m ；柱距6m ；跨度18m2、 屋面坡度：1：103、 屋面材料：预应力大型屋面板4、 荷载1） 静载：屋架及支撑自重0.45KN/m ²;屋面防水层 0.4KN/m²；找平层0.4KN/m ²;大型屋面板自重（包括灌缝）1.4KN/m ²。
2） 活载：屋面雪荷载0.3KN/m²；屋面检修荷载0.5KN/m ² 5、 材质 Q235B 钢，焊条E43XX 系列，手工焊。
2 . 结构形式与选型屋架形式及几何尺寸如图所示根据厂房长度(90m>60m)、跨度及荷载情况，设置上弦横向水平支撑3道，下弦由于跨度为18m 故不设下弦支撑。
3 . 荷载计算屋面活荷载0.7KN/m ²进行计算。
荷载计算表荷载组合方法：1、全跨永久荷载1F ＋全跨可变荷载2F2、全跨永久荷载1F ＋半跨可变荷载2F3、全跨屋架（包括支撑）自重3F ＋半跨屋面板自重4F ＋半跨屋面活荷载2F4. 内力计算5. 杆件设计1、 上弦杆整个上弦采用等截面，按FG 杆件的最大设计内力设计，即N=－210.32KN 上弦杆计算长度：在屋架平面内：0x 0l l 1.508m ==，0y l 2 1.508 3.016m ==×上弦截面选用两个不等肢角钢，短肢相并。
腹杆最大内力N=－115.16 KN ，中间节点板厚度选用6mm ，支座节点板厚度选用8mm设λ＝60，φ＝0.807，截面积为32N 210.3210A 1327.4mm f 0.807215=××＝＝φ 需要回转半径：0x x 0y y l 1.508i m 25.1mm 60l 3.016i m 50.3mm60==＝＝λ＝＝λ查表选用2┐ ┌ 110×70×6上弦截面110×70×6xxy y验算0x x x 0y y yl 1508m 75.0mm i 20.1l 3016m 85.2mm i 35.4==λ＝＝λ＝＝满足长细比要求，y x >λλ查表y 3y 0.655N 210.3210a a A 0.6552120××φ＝＝＝151.5M P <215M P φ满足要求其余计算结果见下表 屋架杆件截面选择表6、 节点设计1. 下弦节点用E43型焊条角焊缝的抗拉和抗压、抗剪强度设计值wf f ＝160MPa 。
钢结构课程设计 普通钢屋架设计(18m梯形屋架)
钢结构课程设计学生姓名：学号：所在学院:机电工程学院专业班级:指导教师:2013年7月《钢结构设计》课程设计任务书1。
课程设计题目普通钢屋架设计2. 课程设计的目的和要求课程设计的目的是加深学生对钢结构课程理论基础的认识和理解，并学习运用这些理论知识来指导具体的工程实践，通过综合运用本课程所学知识完成普通钢屋架这一完整结构的设计计算和施工图的绘制等工作，帮助学生熟悉设计的基本步骤，掌握主要设计过程的设计内容和计算方法，培养学生一定的看图能力和工程图纸绘制的基本技能，提高学生分析和解决工程实际问题的能力.3. 课程设计内容和基本参数(各人所取参数应有不同）（1）结构参数：屋架跨度18m，屋架间距6m, 屋面坡度1／10（2）屋面荷载标准值（kN/m2）（3)荷载组合1）全跨永久荷载＋全跨可变荷载2）全跨永久荷载＋半跨可变荷载（4）材料钢材Q235B。
F，焊条E43型。
屋面材料采用1.5m×6.0m太空轻质大型屋面板。
4。
设计参考资料（包括课程设计指导书、设计手册、应用软件等）（1）曹平周，钢结构，科学文献出版社。
(2）陈绍蕃，钢结构(下）房屋建筑钢结构设计，中国建筑工业出版社。
5. 课程设计任务完成普通钢屋架的设计计算及施工图纸绘制，提交完整规范的设计技术文档。
5。
1设计说明书（或报告）（1）课程设计计算说明书记录了全部的设计计算过程,应完整、清楚、正确。
（2)课程设计计算说明书应包括屋架结构的腹杆布置,屋架的内力计算，杆件的设计计算、节点的设计计算等内容.5。
2技术附件（图纸、源程序、测量记录、硬件制作）（1）施工图纸应包括杆件的布置图、节点构造图,材料明细表等内容。
（2）图面布置要求合理，线条清楚，表达正确。
5。
3图样、字数要求（1）课程设计计算说明书应装订成一册，包括封面、目录、课程设计计算说明书正文、参考文献等部分内容。
（2）课程设计计算说明书可以采用手写。
(3）施工图纸要求采用AutoCAD绘制或者手工绘制。
18M钢结构课程设计
一、课程设计（论文）的内容通过某工业厂房钢屋架的设计，培养学生综合运用所学的理论知识和专业技能，解决钢结构设计实际问题的能力。
要求在老师的指导下，参考已学过的课本及有关资料，遵照国家设计规范要求和规定，按进度独立完成设计计算，并绘制钢屋架施工图。
具体内容包括：进行屋架支撑布置，并画出屋架结构及支撑的布置图；进行荷载计算、内力计算及内力组合，设计各杆件截面；对钢屋架的各个节点进行设计并验算一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点；绘制钢屋架运送单元的施工图，包括桁架简图及材料表等。
二、课程设计（论文）的要求与数据1、课程设计（论文）的要求学生的课程设计资料包括封面（按学校统一规定格式打印）、课程设计（论文）任务书、正文及按规定要求折叠的工程图纸，应按以上排序装订后提交。
学生应掌握课程的基本理论，基本知识扎实，概念清楚，设计计算正确，结构设计合理，设计说明书撰写规范，绘图符合标准，工程图纸应符合《房屋建筑制图统一标准（GB/T 50001—2001）》和《建筑结构制图标准（GB/T 50105—2001）》的要求。
2、课程设计数据 (1) 结构形式某厂房跨度为18m ，总长72m ，柱距6m ，采用梯形钢屋架、1.5×6.0m 预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，上柱截面450×450，混凝土强度等级为C30，屋面坡度为10:1 i 。
地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为7度，屋架下弦标高为18m ；厂房内桥式吊车为2台150/30t （中级工作制）。
(2) 屋架形式及选材屋架形式、几何尺寸及内力系数如附图所示。
屋架采用的钢材及焊条为：学号尾数为单号的同学用235Q 钢，焊条为43E 型；学号尾数为双号的同学用345Q 钢，焊条为E型。
50(3) 荷载标准值（水平投影面计）①永久荷载：三毡四油（上铺绿豆砂）防水层0.4 KN/m2水泥砂浆找平层0.4 KN/m2保温层0.7 KN/m2(按附表取)一毡二油隔气层0.05 KN/m2水泥砂浆找平层0.3 KN/m2预应力混凝土大型屋面板 1.4 KN/m2屋架及支撑自重：按经验公式L.0+=计算：0.318 KN/m212q011.0悬挂管道：0.25 KN/m2②可变荷载：屋面活荷载标准值：2kN7.0m/雪荷载标准值：0.5KN/m2积灰荷载标准值：0.75 KN/m2(按附表取) 保温层及积灰荷载取值与设计方案编号有关，详见附表一。
屋架梯形课程设计18米
屋架梯形课程设计18米一、课程目标知识目标：1. 让学生掌握梯形的基本性质，理解屋架梯形在实际工程中的应用。
2. 学会运用几何知识，计算出18米梯形屋架的相关参数，如面积、周长等。
3. 掌握如何根据梯形的实际需求，进行合理的尺寸设计和比例调整。
技能目标：1. 培养学生运用几何知识解决实际问题的能力，提高空间想象力和逻辑思维能力。
2. 学会使用计算工具，进行梯形相关参数的计算，并能够准确快速地得出结果。
3. 能够运用设计原则和美学知识，对梯形屋架进行创意设计和优化。
情感态度价值观目标：1. 培养学生对几何学的兴趣，激发他们探索未知、挑战困难的精神。
2. 增强学生的团队合作意识，学会在小组合作中相互支持、共同进步。
3. 培养学生的创新意识和审美观念，使他们关注生活、热爱生活，并学会将所学知识应用于实际生活中。
课程性质：本课程为实践性较强的学科课程，结合数学和工程领域的知识，培养学生解决实际问题的能力。
学生特点：八年级学生对几何学有初步的了解，具备一定的空间想象力和逻辑思维能力，对新鲜事物充满好奇。
教学要求：教师需结合学生特点和课程性质，采用启发式、探究式教学方法，引导学生主动参与课堂，提高学生的实践操作能力和创新能力。
在教学过程中，注重学生的个体差异，关注每个学生的学习进度，确保课程目标的实现。
同时，对课程目标进行分解，制定具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 梯形的基本概念与性质：回顾梯形的定义、分类和性质，特别是等腰梯形和直角梯形的特点。
- 教材章节：第二章第四节《梯形的性质》2. 梯形面积和周长的计算方法：讲解并练习梯形面积和周长的计算公式，结合实际案例进行应用。
- 教材章节：第二章第五节《梯形的面积和周长》3. 梯形在屋架结构中的应用：介绍梯形屋架的结构特点、设计原理及优势，分析18米梯形屋架的设计要求。
- 教材章节：第四章第二节《几何图形在实际工程中的应用》4. 梯形屋架的设计与计算：引导学生运用所学知识，进行18米梯形屋架的设计与计算，包括确定梯形的尺寸、比例和角度等。
钢结构梯形屋架课程设计例子
. . .. ..一、设计资料：1.结构形式: 某厂房总长度90m，跨度为18m.，纵向柱距6m，采用梯形钢屋架，无檩屋盖体系，采用1.5×6.0m预应力混凝土屋面板，屋架铰支于钢筋混凝土柱上，上柱截面400x400，柱的混凝土强度等级为C30，屋面坡度i=1/10。
地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。
2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用的钢材为：Q235钢；焊条为：E43型。
3.荷载标准值（水平投影面计）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；②可变荷载：活荷载标准值为0.7KN/m2，雪荷载的基本雪压标准值为S=0.35KN/m2，0活荷载与雪荷载不同时考虑，而是取两者的较大值。
积灰荷载标准值： 0.7KN/m2③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 0.4KN/m2水泥砂浆找平层 0.4KN/m2保温层： 0.4KN/m2一毡二油隔气层 0.05KN/m2水泥砂浆找平层 0.3KN/m2预应力混凝土屋面板 1.45KN/m2二、结构形式与布置图：屋架支撑布置图如下图所示。
符号说明：WGJ-钢屋架；SC-上弦支撑；XC-下弦支撑；CC-垂直支撑；GG-刚性系杆；LG-柔性系杆Aa+3.4700.000-6.221-8.993-9.102-9.102-6.502-3.382-0.690-0.462+4.739+1.884-0.462-1.0-1.0+0.812-0.5+7.962+9.279+9.279cegBC DE FG 0.5 1.0 1.0 1.0 1.01.01.a.18米跨屋架(几何尺寸)b.18米跨屋架全跨单位荷载作用下各杆件的内力值c . 18米跨屋架半跨单位荷载作用下各杆件的内力值三、荷载与内力计算：1、荷载计算荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。
普通梯形钢屋架设计
内蒙古工业大学钢结构课程设计普通梯形钢屋架设计说明书目录一、设计资料 (2)二、设计布骤 (2)三、设计内容 (3)1.杆件尺寸 (3)2.结构形式与布置 (4)3.屋架荷载计算 (4)4．内力计算 (5)5. 杆件的截面选择 (6)6. 节点设计 (14)四、参考文献： (21)普通钢屋架设计一、设计资料1.设计一房屋跨度为18m的钢屋架，房屋平面尺寸为18m 84 m，地区雪压0.80KN/m2，积灰荷载0.50KN/m2，分项系数为1.4，地震设防烈度为8（0.2g）。
2.钢材选用钱Q235B，焊条采用E43型，手工焊；上弦坡度i=1/10，端部高度=1.215m,每端支座缩进0.15m,下弦起拱500/L=36mm.H3.荷载SBS沥青改性卷材0.40KN/m220mm厚水泥砂浆找平层0.40KN/m2100mm厚水泥珍珠岩保温层0.4KN/m3冷底子油隔气层0.05KN/m2混凝土大型屋面板（包括灌浆） 1.4KN/m2二、设计步骤1.确定屋架的形式和几何尺寸，确定节点尺寸以及计算各杆件长度；绘制屋架的几何尺寸图；2.屋架杆件的内力组合；荷载组合，计算在单位力作用左半跨的杆件内力系数；并绘制内力系数图；3.杆件截面选择，按轴心受力构件（拉或压）进行设计；4.焊缝计算，焊缝在轴心力作用下的强度计算；5.节点设计，根据节点板的几何尺寸，计算焊缝的实际长度，根据计算焊缝的实际长度绘制节点图；6.绘制屋架施工图。
三、设计内容 1.杆件尺寸桁架计算跨度: m 7.1715.02180=⨯-=l 桁架的中间高度： m 1.2=h 在17.7m 的两端高度： m 215.1=h 在18m 轴线处端部高度： m 2.1=h 桁架跨中起拱36mm （500L ≈）。
2.结构形式与布置桁架形式与几何尺寸如图1所示。
图1 桁架形式及荷载作用 3.屋架荷载计算屋面和荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进行计算。
18m焊接梯形钢屋架设计
目录一、设计资料 .......................................................................................................... - 1 -二、屋架支撑体系的设置 ...................................................................................... - 2 -三、荷载计算及杆件内力计算 .............................................................................. - 3 -1、荷载计算........................................................................................................................ - 3 -表1 荷载设计值的计算................................................................................................... - 4 -2、荷载组合........................................................................................................................ - 4 -3、内力计算........................................................................................................................ - 4 -表2 屋架杆件内力组合表............................................................................................... - 4 -四、杆件截面选择 .................................................................................................. - 5 -1、节点板厚........................................................................................................................ - 5 -2、上弦杆............................................................................................................................ - 5 -3、下弦杆............................................................................................................................ - 6 -4、端斜杆aB....................................................................................................................... - 7 -5、斜腹杆BC....................................................................................................................... - 8 -6、竖腹杆Gg....................................................................................................................... - 9 -7、其他腹杆........................................................................................................................ - 9 -表3 屋架杆件截面选择表 0五、节点设计 ........................................................................................................ - 11 -1、下弦节点“c”（图9）............................................................................................... - 11 -2、上弦节点“B”（图10）............................................................................................. - 12 -3、屋脊节点“G”（图11）............................................................................................. - 14 -4、跨中下弦拼接节点“g”（图12）............................................................................. - 15 -5、支座节点“a”（图13）............................................................................................. - 16 -六、设计施工图 .................................................................................................... - 18 -七、参考文献 ........................................................................................................ - 18 -一、设计资料1．某单层单跨工业厂房，跨度18m ，长度102m 。
钢结构课程设计 18M跨
钢结构课程设计目录1. 设计资料 (1)2. 屋架形式,尺寸,材料选择 (1)3．荷载和内力计算 (1)3.1 荷载计算 (1)3.2 荷载组合 (1)3.3.内力计算 (2)4. 杆件截面选择 (2)4.1 上弦 (2)4.2 下弦 (3)4.4 斜腹杆D-c (4)5 节点设计 (6)5.1 下弦节点b,如图5 (6)5.2 上弦节点B,如图6 (7)5.3 屋脊节点 (8)5.4 下弦拼接节点d (9)5.5 支座节点，如图8 (10)6 主要参考资料 (12)1. 设计资料某车间跨度18m ，长度96m ,柱距6m ，采用梯形钢屋架，屋面材料为压型钢板复合板，檩条间距1.5m ，屋面坡度i 1/10=，屋面永久荷载标准值为0.4 kN/m 2屋面活荷载标准值为0.5 kN/m 2，当地雪荷载0.3 kN/m 2，积灰荷载（锰铬铁车间）0.75 kN/m 2，基本风压0.50 kN/m 2，屋架简支于钢筋混凝土柱上，上柱截面400mm ×400mm ，混凝土标号为C30。
2. 屋架形式,尺寸,材料选择屋架的计算跨度0L =18000-2×150=17700mm,端部高度0h 1990mm =，中部高度H=2890mm ，屋架形式如图1所示。
根据建造地区的计算温度和荷载性质，刚材采用Q235B 。
焊条采用E43型，手工焊。
` 图1屋架尺寸及内力 3．荷载和内力计算 3.1 荷载计算屋面永久荷载标准值 0.4 kN/m 2 屋架及支撑自重 0.12+0.011L=0.12+0.011×18=0.318 kN/m 2 恒荷载总和 0.718 kN/m 2 屋面活荷载标准值（不与雪荷载同时考虑） 0.50 kN/m 2 雪荷载 0.30kN/m 2 积灰荷载 0.75 kN/m 23.2 荷载组合节点荷载设计值按可变荷载效应控制的组合F d =（1.2×0.718+1.4×0.5+1.4×0.9×0.75）×1.5×6=22.56kN其中，永久荷载荷载分项系数Q γ 1.2=；屋面活荷载或雪荷载荷载分项系数Q1γ 1.4=；组合值系数，雪荷载1ψ0.7=；积灰荷载Q2γ 1.4=，1ψ0.9=。
钢筋结构课程设计普通钢屋架设计(18m梯形屋架)
钢结构课程设计学生：学号：所在学院：机电工程学院专业班级：指导教师：2013年7月《钢结构设计》课程设计任务书1. 课程设计题目普通钢屋架设计2. 课程设计的目的和要求课程设计的目的是加深学生对钢结构课程理论基础的认识和理解，并学习运用这些理论知识来指导具体的工程实践，通过综合运用本课程所学知识完成普通钢屋架这一完整结构的设计计算和施工图的绘制等工作，帮助学生熟悉设计的基本步骤，掌握主要设计过程的设计容和计算方法，培养学生一定的看图能力和工程图纸绘制的基本技能，提高学生分析和解决工程实际问题的能力。
3. 课程设计容和基本参数（各人所取参数应有不同）（1）结构参数：屋架跨度18m，屋架间距6m, 屋面坡度1／10（2）屋面荷载标准值（kN/m2）（3）荷载组合 1）全跨永久荷载＋全跨可变荷载2）全跨永久荷载＋半跨可变荷载（4）材料钢材Q235B.F，焊条E43型。
屋面材料采用1.5m×6.0m太空轻质大型屋面板。
4. 设计参考资料（包括课程设计指导书、设计手册、应用软件等）（1）平周，钢结构，科学文献。
（2）绍蕃，钢结构（下）房屋建筑钢结构设计，中国建筑工业。
5. 课程设计任务完成普通钢屋架的设计计算及施工图纸绘制，提交完整规的设计技术文档。
5.1设计说明书（或报告）（1）课程设计计算说明书记录了全部的设计计算过程，应完整、清楚、正确。
（2）课程设计计算说明书应包括屋架结构的腹杆布置，屋架的力计算，杆件的设计计算、节点的设计计算等容。
5.2技术附件（图纸、源程序、测量记录、硬件制作）（1）施工图纸应包括杆件的布置图、节点构造图，材料明细表等容。
（2）图面布置要求合理，线条清楚，表达正确。
5.3图样、字数要求（1）课程设计计算说明书应装订成一册，包括封面、目录、课程设计计算说明书正文、参考文献等部分容。
（2）课程设计计算说明书可以采用手写。
（3）施工图纸要求采用AutoCAD绘制或者手工绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构课程设计学生姓名：学号：所在学院：机电工程学院专业班级：指导教师：2013年7月《钢结构设计》课程设计任务书1. 课程设计题目普通钢屋架设计2. 课程设计的目的和要求课程设计的目的是加深学生对钢结构课程理论基础的认识和理解，并学习运用这些理论知识来指导具体的工程实践，通过综合运用本课程所学知识完成普通钢屋架这一完整结构的设计计算和施工图的绘制等工作，帮助学生熟悉设计的基本步骤，掌握主要设计过程的设计容和计算方法，培养学生一定的看图能力和工程图纸绘制的基本技能，提高学生分析和解决工程实际问题的能力。
3. 课程设计容和基本参数（各人所取参数应有不同）（1）结构参数：屋架跨度18m，屋架间距6m, 屋面坡度1／10（2）屋面荷载标准值（kN/m2）（3）荷载组合1）全跨永久荷载＋全跨可变荷载2）全跨永久荷载＋半跨可变荷载（4）材料钢材Q235B.F，焊条E43型。
屋面材料采用1.5m×6.0m太空轻质大型屋面板。
4. 设计参考资料（包括课程设计指导书、设计手册、应用软件等）（1）曹平周，钢结构，科学文献出版社。
（2）绍蕃，钢结构（下）房屋建筑钢结构设计，中国建筑工业出版社。
5. 课程设计任务完成普通钢屋架的设计计算及施工图纸绘制，提交完整规的设计技术文档。
5.1设计说明书（或报告）（1）课程设计计算说明书记录了全部的设计计算过程，应完整、清楚、正确。
（2）课程设计计算说明书应包括屋架结构的腹杆布置，屋架的力计算，杆件的设计计算、节点的设计计算等容。
5.2技术附件（图纸、源程序、测量记录、硬件制作）（1）施工图纸应包括杆件的布置图、节点构造图，材料明细表等容。
（2）图面布置要求合理，线条清楚，表达正确。
5.3图样、字数要求（1）课程设计计算说明书应装订成一册，包括封面、目录、课程设计计算说明书正文、参考文献等部分容。
（2）课程设计计算说明书可以采用手写。
（3）施工图纸要求采用AutoCAD绘制或者手工绘制。
6. 工作进度计划（19周～20周）目录1、设计资料 (1)2、屋架形式、几何尺寸及支撑布置 (1)3、荷载和力计算 (1)3.1荷载计算 (1)3.2荷载组合 (2)3.3力计算 (2)4、杆件截面计算 (3)4.1上弦 (4)4.2下弦 (5)4.3腹杆A-a与I-e (6)4.4腹杆B-a与H-e (6)4.5腹杆B-b与H-d (6)4.6腹杆C-b与G-d (7)4.7腹杆D-b与F-d (7)4.8腹杆D-c (8)4.9腹杆F-c (8)4.10腹杆E-c (9)5、节点设计 (9)5.1下弦节点b…………………………………………………………………………………105.2上弦节点B (11)5.3上弦节点C ………………………………………………………………………………125.4上弦节点D (13)5.5下弦节点c ………………………………………………………………………………135.6上弦节点E ..........................................................................................14 5.7上弦节点A ..........................................................................................15 5.8支座设计 (16)6、主要参考资料 (18)1. 设计资料（1）结构参数：屋架跨度18m ，屋架间距6m, 屋面坡度1/10（2）屋面荷载标准值（kN/m 2）可变荷载：0.4KN/m 2 永久荷载：0.82 KN/m 2 （3）荷载组合：1）全跨永久荷载＋全跨可变荷载2）全跨永久荷载＋半跨可变荷载（4）材料：钢材Q235B.F ，焊条E43型屋面材料采用1.5m ×6.0m 太空轻质大型屋面板2. 屋架形式、几何尺寸及支撑布置梯形屋架上弦较平坦，适合于采用压型钢板和大型钢筋混凝土面板，薄坡度一般在1/12~1/8之间，依据题意要求选择了梯形屋架，其中屋架的跨度L 为18m ，又因为L H )6/1~10/1(≈，L H )10/1~16/1(0≈，取m H 4.2=，m H 5.10=。
其余杆件尺寸如下图所示：图1屋架结构图图2屋架尺寸及力图3．荷载和力计算 3．1 荷载计算可变荷载：0.4kN/m 2 永久荷载：0.82 KN/m 2恒载计算：恒载设计值按分项系数1.2为984.02.182.01=⨯=q KN/m 2，节点载荷284.1325.2611=⋅⨯=q p KN 活载计算：分项系数1.4，活载70.04.15.02=⨯=q KN/m 2，56.725.2622=⋅⨯=q p KN3.2 荷载组合（1）全跨永久荷载＋全跨可变荷载 （2）全跨永久荷载＋半跨可变荷载3.3.力计算组合分为全跨活载荷和半跨活载荷两种情形，求这两种情形的力系数的单位荷载见图3与图4，其中“恒+全”一栏所列数值表示恒载与全跨活载的组合值，而“恒+半”一栏所列数值表示恒载与半跨活载的组合值。
图3计算力系数的全跨荷载图4计算力系数的半跨荷载杆件力系数单项荷载力力组合不利组合恒载活载全跨半跨全跨半跨恒+全恒+半上弦杆AB 0 0 0 0 0 0 0 0 HI 0 0 0 0 0 0 0 0 BC -6.958 -4.638 -92.4301 -52.6025 -35.0633 -145.033 -127.493 -145.033 GH -6.958 -2.319 -92.4301 -52.6025 -17.5316 -145.033 -109.962 -145.033表1屋架力组合表4. 杆件截面选择腹杆最大力161.7286KN （压）由屋架节点板厚度参考表可知支座支节点板厚度取8mm 。
杆件截面选择见下表2表2 屋架杆件截面选择表4.1 上弦整个上弦不改变截面，按最大力计算。
最大力为-157.1KN ，mm l ox 2261=，则平面外计算长度：mm N N l l oy 14.443510.15703.145215.075.0452225.0075.121=⎪⎭⎫ ⎝⎛⨯+=⎪⎪⎭⎫ ⎝⎛+= 96.12261/4435014/==ox oy l l若获得平面yz x λλ=，则应有86.1/>x y l l ，选用两不等肢角钢短肢相并比较适当。
假定没有相似资料参照，故先设λ以帮助选择截面。
设70=λ，属于轴心压杆b 类，有书上附录查得751.0=ϕ。
取强度设计值f =215 KN/m 2，根据所设的λ，截面应该有223173.9)10215751.0/(101.157/cm f N A =⨯⨯⨯==ϕy y ox x i cm i l i ，23.370/1.226/===应大于cm l oy 34.670/5.443/==λ，节点板厚度mm 8=δ，有型钢表查得8801252⨯⨯L （取a=8mm ），并由短肢相并构成压杆，查得A=2×16=322cm ，cm i cm i y x 0.6,28.2==，用实际截面验算。
1502.99/9.736/5.443/<==<===x ox x y oy y i l i l λλ（容许长细比） 对此短肢相并的不等边双角钢截面，9.195.12/5.44356.01612.5/0.8t /b 1=⨯<==，可取9.73z ==x y λλ，()2.99max x y z ==λλλ，x ，查得560.0=ϕ，22231/215/7.871032560.0101.157mm N f mm N A N =<=⨯⨯⨯=ϕ 所选截面合适。
4.2 下弦整个下弦杆采用同一截面，按最大力计算。
最大力为161.7KN ，cm l l ox oy 450==223152.7)10215/(107.161/cm f N A =⨯⨯==y x 强度和刚度验算：2223/215/5.1881058.8107.161mm N f mm N A N n Ab =<=⨯⨯==σ 容许的长细比验算：3505.32837.1/450/<===x ox x i l λ 3504.20618.2/450/<===y oy y i l λ所选截面符合要求。
4.3 腹杆A-a 与I-e最大力为-10.42KN ，cm l l ox oy 150==223484.0)10215/(1042.10/cm f N A =⨯⨯==选用4452⨯L （a 取8mm ），A=2×3.49=6.982cm ，cm i cm i y x 16.2,38.1== 容许的长细比验算：1507.10838.1/150/<===x ox x i l λ 1504.6916.2/150/<===y oy y i l λ强度和刚度验算：根据7.108=λ查得501.0=ϕ2223/215/7.291098.6501.0104.10mm N f mm N A N=<=⨯⨯⨯==ϕσ 所选截面符合要求。
4.4 腹杆B-a 与H-e最大力为-119.9KN ，cm l l ox oy 8.271==22358.5)10215/(109.119/cm f N A =⨯⨯==y x 容许的长细比验算：1504.12615.2/8.271/<===x ox x i l λ 1502.8519.3/8.271/<===y oy y i l λ强度和刚度验算：根据4.126=λ查得404.0=ϕ2223/215/8.1811032.16404.0109.119mm N f mm N A N=<=⨯⨯⨯==ϕσ 所选截面符合要求。
4.5 腹杆B-b 与H-d最大力为61.9KN ，cm l l ox oy 5.283==22328.2)10215/(109.61/cm f N A =⨯⨯==选用4452⨯L （a 取8mm ），A=2×3.49=6.982cm ，cm i cm i y x 16.2,38.1== 容许的长细比验算：3504.20538.1/5.283/<===x ox x i l λ 3503.13116.2/5.283/<===y oy y i l λ强度和刚度验算：2223/215/7.881098.6109.61mm N f mm N A N=<=⨯⨯==σ 所选截面符合要求。
4.6 腹杆C-b 与G-d最大力为-20.8KN ，cm l l ox oy 195==22396.0)10215/(108.20/cm f N A =⨯⨯==y x 容许的长细比验算：1503.14138.1/195/<===x ox x i l λ 1503.9016.2/195/<===y oy y i l λ强度和刚度验算：根据3.141=λ查得340.0=ϕ2223/215/76.81098.6340.0108.20mm N f mm N A N=<=⨯⨯⨯==ϕσ 所选截面符合要求。
