变压器直流电阻的测试变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
一、 测试仪器TE-ZC20 型直流电阻测试仪：可以快速测量变压器直流电阻，该仪器具有体积小、重量轻、输出电流大等特点，仪器测试精度高，操作简便，可实现变压器直阻的快速测量，并具有自动放电和放电指示功能。
二、 测试方法1. 直接接线法变压器直流电阻测试接线图（参照直流电阻测试仪试验接线），直接接线图如下所示。
图1：直接接线图o a b c A B C图中：V+、V-：电压输入端子；I+、I-：电流输出端子。
2.助磁法对于大型变压器测量时充电过程很长，可考虑使用助磁法进行测试，如下图2所示：高压线圈两个并联加上一个串联，相当于在整个测试回路加入了1.5倍的高压线圈电阻。
图2：助磁法测量变压器低压侧Rab接线图变压器绕组是由分布电感、电阻及电容组成的复杂电路。
测直流电阻是在绕组的被试端子间通以直流，待瞬变过程结束、电流达到稳定后，记录电阻值及绕组温度。
随着变压器容量的增大，特别是五柱铁心和低压绕组为三角形连接的大型变压器，如果仍如中小型变压器那样，用几伏电压的小容量电池作为测量电源，则电流达到稳定的时间长达数小时至十多小时，这不仅太费时间，而且不能保证测量准确度。
测直流电阻的关键问题是将自感效应降低到最小程度。
为解决这个问题，人们采用了助磁法。
助磁法是迫使铁心磁通迅速趋于饱和，从而降低自感效应，缩短时间。
3.加快测量变压器绕组直流电阻的方法3.1用大容量蓄电池或稳流源通大电流测量；3.2把高、低压绕组串联起来通电流测量，采用同相位和同极性的高压绕组助磁。
由于高压绕组的匝数远比低压的多，借助于高压绕组的安匝数，用较小的电流就可使铁心饱和，从而减少时间，达到稳定；3.3采用恒压恒流源法的直阻测量仪使用时可把高、低压绕组串联起来，应用双通道对高、低压绕组同时测量，较好地解决了三相五柱式大容量变压器直流电阻测试的困难。
变压器直流电阻标准范围
变压器直流电阻标准范围
嘿，朋友们！咱今天来聊聊变压器直流电阻标准范围这个事儿。
你们知道吗，变压器就好比是电力世界里的大力士，它承担着重要的任务呢！而直流电阻，那可是衡量这个大力士健康与否的关键指标之一。
咱就说，要是变压器的直流电阻不在标准范围内，那可就好比一个人走路腿有点瘸一样，不太对劲呀！你想想，一个本该正常工作的变压器，如果直流电阻出了问题，那它能好好干活吗？肯定不行呀！
不同型号、不同容量的变压器，它的直流电阻标准范围可不一样哦！这就好像不同身材的人穿的衣服尺码也不同。
咱得根据具体情况来判断。
一般来说，大容量的变压器，它的直流电阻相对会小一些，这就像大力士虽然力气大，但动作也得灵活不是？
那怎么去确定这个标准范围呢？这可得靠专业的检测和计算啦！就好像医生给病人看病，得通过各种检查和分析来确定病情一样。
咱可不能马虎，得认真对待。
要是发现变压器直流电阻不在标准范围内，那可就得赶紧找找原因啦！是绕组有问题？还是其他地方出了岔子？这就跟人生病了要找病因是一个道理呀。
而且这事儿可不能拖，拖久了问题可能会更严重呢！
你说这变压器直流电阻标准范围重要不重要？那肯定重要啊！它关系到变压器的正常运行，关系到电力的稳定供应。
就好像我们的生活离不开电一样，电离不开变压器，而变压器离不开直流电阻在标准范围内呀！
所以呀，大家一定要重视这个问题，平时多留意，多检查。
别等到出了问题才后悔莫及。
这就好比我们要定期体检一样，只有这样才能保证我们的“电力大力士”健康有力地工作呀！总之，变压器直流电阻标准范围这事儿，大家可得放在心上，可别不当回事儿啊！。
变压器直流电阻测试方法
变压器直流电阻测试方法变压器是电气系统中非常重要的元件，测试其直流电阻可以用于检测变压器的绝缘状态以及质量。
以下是测试变压器直流电阻的一种常见方法。
请注意，这种方法需要谨慎操作，确保您有适当的安全设备和知识。
所需工具和材料：1. 一个数字电表或万用表，具备直流电阻测量功能。
2. 一根连接电缆。
3. 安全手套和护目镜。
步骤：1. 断电和放电：在测试变压器之前，务必切断电源并确保变压器完全放电。
这是为了确保您的安全，防止触电或意外伤害。
2. 选择测试电表：设置您的数字电表或万用表以测试直流电阻。
通常，电表上有一个欧姆符号（Ω），表示电阻测试模式。
选择适当的量程，以便能够测量变压器的电阻。
3. 连接电缆：将电表的测试引线连接到变压器的两个端子上，确保连接牢固。
电缆的连接应该保持良好，以确保准确的测量。
4. 测量电阻：打开电表并开始测量。
电表将显示变压器的直流电阻值，通常以欧姆为单位（Ω）。
根据测试结果，您可以评估变压器的绝缘状态。
如果电阻值远远低于正常值，可能表示绝缘损坏。
5. 重复测试：通常，会多次进行测试以确保准确性。
变压器的电阻值可能会因温度、湿度等环境因素而变化。
进行多次测试，并取平均值。
6. 解释测试结果：电阻值的含义取决于变压器的类型和规格。
通常，较高的电阻值表示较好的绝缘状态，较低的电阻值可能表示问题。
请参考变压器的规格和生产商的建议来解释测试结果。
在测试变压器的电阻时，请特别小心，确保操作安全。
如果不确定如何进行测试或解释结果，最好咨询专业电气工程师的建议，以确保正确维护和操作电气设备。

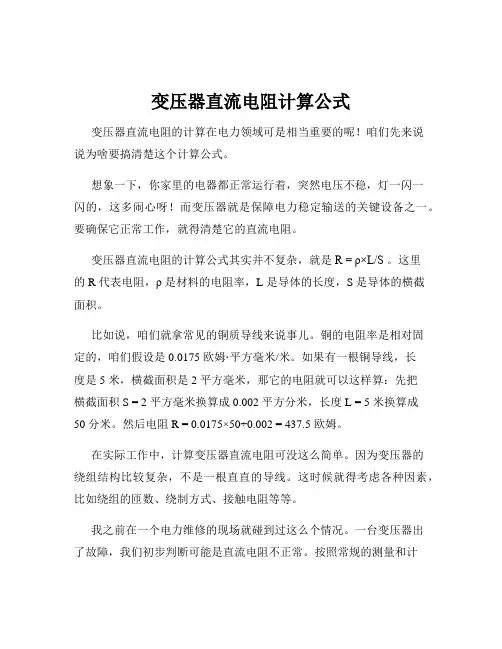

变压器直流电阻计算公式
变压器直流电阻计算公式变压器直流电阻的计算在电力领域可是相当重要的呢！咱们先来说说为啥要搞清楚这个计算公式。
想象一下，你家里的电器都正常运行着，突然电压不稳，灯一闪一闪的，这多闹心呀！而变压器就是保障电力稳定输送的关键设备之一。
要确保它正常工作，就得清楚它的直流电阻。
变压器直流电阻的计算公式其实并不复杂，就是R = ρ×L/S 。
这里的 R 代表电阻，ρ 是材料的电阻率，L 是导体的长度，S 是导体的横截面积。
比如说，咱们就拿常见的铜质导线来说事儿。
铜的电阻率是相对固定的，咱们假设是 0.0175 欧姆·平方毫米/米。
如果有一根铜导线，长度是 5 米，横截面积是 2 平方毫米，那它的电阻就可以这样算：先把横截面积 S = 2 平方毫米换算成 0.002 平方分米，长度 L = 5 米换算成50 分米。
然后电阻 R = 0.0175×50÷0.002 = 437.5 欧姆。
在实际工作中，计算变压器直流电阻可没这么简单。
因为变压器的绕组结构比较复杂，不是一根直直的导线。
这时候就得考虑各种因素，比如绕组的匝数、绕制方式、接触电阻等等。
我之前在一个电力维修的现场就碰到过这么个情况。
一台变压器出了故障，我们初步判断可能是直流电阻不正常。
按照常规的测量和计算方法，发现电阻值比正常范围大了不少。
经过一番仔细排查，发现原来是有个连接点松动了，导致接触电阻增大。
所以啊，仅仅知道计算公式还不够，还得结合实际情况，仔细测量和分析。
在处理这个问题的过程中，我们得小心翼翼地操作测量仪器，确保数据的准确性。
每一个小细节都不能放过，就像侦探破案一样，从各种蛛丝马迹中找出问题的关键所在。
总之，变压器直流电阻的计算虽然有公式可循，但实际应用中还得综合考虑各种因素，才能保证电力系统的稳定运行。
这可容不得半点马虎，要不然，说不定啥时候又会出现电压不稳、电器罢工的情况啦！。
变压器 绕组直流电阻 范围
变压器绕组直流电阻范围变压器绕组直流电阻的范围通常取决于变压器的容量和类型。
一般来说，直流电阻是衡量变压器绕组导体接触电阻或连接电阻的指标，对于变压器的性能评估和检测至关重要。
对于小型变压器（容量低于100KVA），绕组直流电阻通常在0.1-1欧姆之间。
对于中型变压器（容量100KVA至10MVA），绕组直流电阻通常在0.01-0.1欧姆之间。
而对于大型变压器（容量超过10MVA），绕组直流电阻通常在0.001-0.01欧姆之间。
需要注意的是，实际的变压器绕组直流电阻会受到多种因素的影响，包括导体材料、绝缘材料、温度等。
因此，在具体的变压器设计和制造过程中，需要根据实际要求和标准来确定绕组直流电阻的范围。

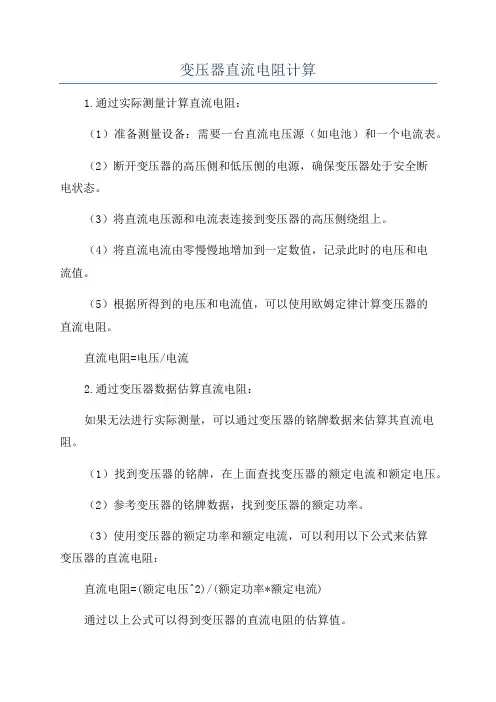

变压器直流电阻计算
变压器直流电阻计算
1.通过实际测量计算直流电阻：
（1）准备测量设备：需要一台直流电压源（如电池）和一个电流表。
（2）断开变压器的高压侧和低压侧的电源，确保变压器处于安全断
电状态。
（3）将直流电压源和电流表连接到变压器的高压侧绕组上。
（4）将直流电流由零慢慢地增加到一定数值，记录此时的电压和电
流值。
（5）根据所得到的电压和电流值，可以使用欧姆定律计算变压器的
直流电阻。
直流电阻=电压/电流
2.通过变压器数据估算直流电阻：
如果无法进行实际测量，可以通过变压器的铭牌数据来估算其直流电阻。
（1）找到变压器的铭牌，在上面查找变压器的额定电流和额定电压。
（2）参考变压器的铭牌数据，找到变压器的额定功率。
（3）使用变压器的额定功率和额定电流，可以利用以下公式来估算
变压器的直流电阻：
直流电阻=(额定电压^2)/(额定功率*额定电流)
通过以上公式可以得到变压器的直流电阻的估算值。
需要注意的是，变压器直流电阻的计算只是一个估算值，实际测量的结果可能会与估算值有所不同。
而且，变压器的直流电阻还会受到温度、湿度和使用年限等因素的影响。
因此，为了确保测量的准确性和可靠性，建议定期对变压器进行实际测量，以便及时发现和处理电阻异常情况。
变压器直流电阻测量方法
变压器直流电阻测量方法变压器直流电阻是指在直流条件下，测量变压器绕组的电阻值。
直流电阻测量方法主要有四种：伏安法、比值法、桥接法和串接法。
1. 伏安法：利用直流电压源和电流表，通过测量电压和电流的值，计算出电阻值。
这种方法简单易行，适用于小功率的变压器。
2. 比值法：利用一个已知电阻作为参照电阻和一个未知电阻，通过将它们连接在不同变压比的两个绕组上，测量两端的电压，利用比值公式计算未知电阻值。
这种方法适用于大功率变压器及高压变压器。
3. 桥接法：利用电阻桥来测量变压器绕组的电阻值。
传统的电阻桥由四个电阻组成，其中一个为未知电阻，另外三个电阻组成一个平衡电桥，通过调节电阻的值，使电桥两端的电压为零，此时未知电阻等于已知电阻的比例值。
这种方法精度较高，适用于各种类型的变压器。
4. 串接法：将已知电阻串联在变压器的绕组上，然后测量串联电阻和电压，通过计算得出电阻值。
该方法适用于对变压器的整体电阻进行测量。
在进行变压器直流电阻测量时，还需要注意以下几点：1. 测量时应断开变压器与电网的连接，确保测量时没有其他电路对测量结果的影响。
2. 应选择合适的电流大小，一般不超过变压器的额定电流，否则可能会烧坏绕组。
3. 测量结束后，应将电流源和电压表的电流接头与变压器上的绕组断开，避免长时间通电造成绕组过热。
4. 测量结果的精度受到绕组温度、电阻材料、接触电阻等因素的影响，因此应注意环境条件的控制。
总之，变压器直流电阻测量是一种常用的电气测试方法，在变压器的安装、运行、维护中具有重要的应用价值。
通过选择适当的测量方法和注意测量细节，可以准确、可靠地得到变压器绕组的电阻值，以确保变压器正常工作。
变压器直流电阻计算
变压器直流电阻计算
1.电压比法：
电压比法是根据电压比等值原理来计算直流电阻的方法。
假设变压器主线圈和副线圈的电压比为N：1，主线圈和副线圈的直流电阻分别为R1和R2，则变压器直流电阻可以计算为：
Rt=N²R2/R1
其中，Rt为变压器的直流电阻。
2.电流比法：
电流比法是根据电流比等值原理来计算直流电阻的方法。
假设变压器主线圈和副线圈的电流比为I1：I2，主线圈和副线圈的直流电阻分别为R1和R2，则变压器直流电阻可以计算为：
Rt=(I1/I2)²(R2/R1)
同样地，Rt为变压器的直流电阻。
需要注意的是，在实际应用中，直流电阻还可能受到线圈的温度、材料和结构等因素的影响。
因此，在计算变压器直流电阻时，还需要考虑这些因素对电阻的影响。
此外，变压器直流电阻的计算还有其他考虑因素。
例如，由于变压器中的电流是交流电，因此还需要考虑交流电阻的影响。
同时，变压器的损耗以及温升也需要在计算中考虑进去。
综上所述，变压器直流电阻的计算是一个复杂的过程，需要综合考虑多个因素。
只有在对变压器各个参数有充分了解的基础上，采用合适的方法进行计算，才能得到准确的结果。
变压器直流电阻测试方法原理
变压器直流电阻测试方法原理直流电阻测试是变压器绝缘试验中的一个重要环节，通过测量变压器绕组的直流电阻可以判断绕组的连接是否正常，绕组的匝间短路和接地等故障情况。
变压器直流电阻测试方法原理可以归纳为以下几个方面。
一、电流传输原理在变压器直流电阻测试中，通常使用小电流进行测试，一般为1A、5A、10A等。
测试电流经过变压器的绕组，从一个端口注入，经过绕组内部的电阻（包括匝间电阻和接地电阻等），再通过另一个端口流出。
测试仪器通过测量注入电流和流出电流之间的压差（电压）来计算绕组内部的电阻值。
二、电压测量原理三、内阻计算原理变压器的直流电阻测量是基于欧姆定律的计算原理。
根据欧姆定律，电阻值可以通过测量电流和电压之间的比值来计算。
在变压器直流电阻测试中，电流经过绕组，电压差测量在测试仪器上，根据欧姆定律，可以得到内阻值。
四、温度校正原理在变压器直流电阻测试中，还需要根据测试时的温度进行校正，以确保测试结果的准确性。
具体的温度校正原理是：根据变压器绕组的温度系数和测试时的环境温度，计算出校正系数，并将测得的电阻值乘以校正系数进行修正，从而得到准确的电阻值。
五、故障判定原理根据变压器直流电阻测试结果，可以判断绕组的接地故障和匝间短路等故障情况。
一般来说，正常的绕组内部电阻值应该比较稳定，如果电阻值显著增加，则可能存在接地故障；如果电阻值明显减小，则可能存在匝间短路等故障。
综上所述，变压器直流电阻测试方法通过测量注入电流和流出电流之间的压差来计算绕组内部的电阻值，并进行温度校正以获得准确结果。
通过测量结果可以判定绕组的连接是否正常，绕组的匝间短路和接地等故障情况，为变压器绝缘试验提供重要依据。
变压器直流电阻和容量对照表
变压器直流电阻和容量对照表
摘要：
1.变压器直流电阻和容量的关系
2.变压器直流电阻的测量方法
3.变压器直流电阻测试仪的使用
4.变压器直流电阻测试仪的功能特性及技术参数
正文：
一、变压器直流电阻和容量的关系
变压器的直流电阻和容量有着密切的关系。
一般来说，变压器的体置越大，线径越大，其功率也就越大。
而直流电阻则与变压器的容量成正比，也就是说，容量越大，直流电阻就越大。
具体来说，对于容量为30 的35Kv 站用变压器，其直流电阻一般在五六百欧到零点几欧姆之间。
二、变压器直流电阻的测量方法
测量变压器直流电阻的方法主要有三种，分别是电流- 电压表法、直流电桥法和恒流源电桥法。
其中，电流- 电压表法，也被称为电压降法，是最常用的一种方法。
其原理是在被测电阻中通以直流电流，测量该电阻上的电压降，然后根据欧姆定律计算出其直流电阻。
三、变压器直流电阻测试仪的使用
变压器直流电阻测试仪是一种专门用于测量变压器直流电阻的仪器，其测量速度比电桥快，且便于现场和野外测试。
使用时，只需接通测试线，关闭电源开关，打开电源指示灯，按启停键，然后根据测量值选择电阻档位范围，按
下档位开关，档位指示灯亮，液晶屏上显示的稳定值即为测量电阻值。
四、变压器直流电阻测试仪的功能特性及技术参数
变压器直流电阻测试仪具有测量精度高、测量速度快、便于携带等优点，是测量电力变压器及大型电机等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。
变压器直流电阻温度换算公式
变压器直流电阻温度换算公式
变压器直流电阻温度换算公式是用于计算变压器直流电阻温度的数学公式。
在
电力系统中，变压器直流电阻的温度是一个重要的参数，它可以反映变压器的负荷情况和运行状态。
变压器直流电阻温度换算公式如下：
Rt = Ro × (1 + αt × (t - To))
其中：
Rt表示变压器直流电阻的温度换算值；
Ro表示变压器直流电阻在参考温度To下的电阻值；
αt表示变压器直流电阻的温度系数；
t表示变压器直流电阻的实际温度。
该公式的计算方法是首先确定变压器直流电阻在参考温度To下的电阻值Ro，
然后根据实际温度t和温度系数αt来计算出温度换算值Rt。
温度系数αt是一个固定的数值，它表示变压器直流电阻在单位温度变化时的
电阻变化率。
通常情况下，变压器直流电阻的温度系数为0.00385/°C。
通过使用变压器直流电阻温度换算公式，我们可以准确计算变压器直流电阻的
温度换算值，并据此评估变压器的运行状态和负荷情况。
这对于电力系统的正常运行和设备的维护具有重要意义。
需要注意的是，在使用该公式进行计算时，需确保输入参数的准确性和一致性，以获得可靠的结果。
同时，在实际应用中，还需要考虑其他因素对变压器直流电阻温度的影响，如环境温度、通风条件等。
变压器直流电阻测试的方法
变压器直流电阻测试的方法1.测试仪器准备进行变压器直流电阻测试首先需要准备测试仪器，主要包括直流电桥、万用表、绝缘耐压仪等。
2.测试仪器连接将直流电桥的正负极分别与变压器的高压绕组或低压绕组连接。
接线时一定要注意安全，确保接线牢固可靠。
3.测试准备将变压器上的冷油排除，保证变压器处于无油状态。
然后确定变压器的温度，通常一般在20℃以下进行测试，如果温度超过20℃，则需要进行温度修正。
4.进行测试（1）调整直流电流桥的测量范围，通常选择使电桥指示极限读数的电流范围，以便获得更准确的读数。
（2）调整电桥使之平衡，即将电桥两侧的电势差调整到零，这样可以排除电桥自身的误差。
（3）记录平衡状态下的读数，即变压器绕组上的电阻值。
5.结果分析根据所得的测试结果，可以推测变压器的绕组中是否存在导体之间的短路、高电阻等问题。
通常而言，变压器绕组中每相之间以及相内的电阻应该相等，如果存在较大的差异，则说明该绕组存在异常。
6.温度修正由于变压器直流电阻值受到温度的影响，因此在测试时，通常要进行温度修正。
温度修正公式为：Rt=R20×(1+αt×(T-20))，其中，Rt为温度修正后的电阻值，R20为20℃的电阻值，αt为温度系数，T为当前温度。
7.结果评估对于变压器直流电阻测试结果，根据变压器的规格和使用要求，进行结果评估。
通常情况下，正常的变压器绕组直流电阻值应该稳定在一定范围内，如果出现明显超过正常范围的情况，则需要进一步检查变压器是否存在问题。
总结：通过变压器直流电阻测试，可以有效评估变压器的绝缘性能。
在测试过程中，需要合理连接仪器、保证安全，并对测试结果进行温度修正，最后根据规格和使用要求进行结果评估。
这样可以帮助检测和排除变压器绕组中可能存在的问题，确保变压器的正常运行。
变压器的直流电阻的原理
变压器的直流电阻的原理
变压器的直流电阻是指变压器在直流电路中的电阻特性。
在直流电路中，变压器的直流电阻主要由变压器的线圈电阻和铁芯的磁导率等因素决定。
首先，变压器的线圈电阻是指变压器的主、副线圈的电阻。
线圈电阻是由线圈的导线材料和导线长度决定的。
导线材料的电阻率越小，线圈电阻就越小。
导线长度越长，线圈电阻就越大。
线圈电阻会导致变压器在直流电路中产生电压降，从而影响变压器的工作效率。
其次，变压器的铁芯磁导率也会影响变压器的直流电阻。
铁芯是变压器中起到传导磁场的作用的重要部分。
铁芯的磁导率越大，磁场的传导能力就越强，从而减小了磁场的漏磁，提高了变压器的效率。
而铁芯的磁导率与铁芯材料的特性有关，如铁芯的磁导率与铁芯的磁饱和特性、磁滞特性等都有关系。
当铁芯饱和时，磁导率会下降，从而增加了变压器的直流电阻。
此外，变压器的直流电阻还与变压器的设计和制造工艺有关。
变压器的设计和制造工艺会影响变压器的线圈绕制质量、线圈绝缘材料的质量等因素，从而影响变压器的直流电阻。
例如，线圈绕制不均匀、绝缘材料质量差等都会导致变压器的直流电阻增加。
总之，变压器的直流电阻是由变压器的线圈电阻、铁芯的磁导率以及变压器的设计和制造工艺等因素共同决定的。
在实际应用中，为了减小变压器的直流电阻，
可以采取优化线圈绕制、选择合适的铁芯材料和改进制造工艺等措施。
这样可以提高变压器的效率，减少能量损耗，提高变压器的使用寿命。
变压器直流电阻测试计算公式
变压器直流电阻测试计算公式变压器直流电阻测试计算公式1.引言变压器是电力系统中不可或缺的设备，它起着电压变换、电流传递和绝缘支撑等重要作用。
而变压器的直流电阻测试则是评估变压器性能和健康状况的重要手段之一。
在本文中，将重点探讨变压器直流电阻测试的计算公式，希望读者通过本文的阐述，对这一主题有更深入的理解。
2.变压器直流电阻测试概述变压器直流电阻测试是通过施加直流电流到变压器的绕组上，测量电压和电流，从而计算出绕组的直流电阻值。
这个值可以反映出绕组的连接情况、绝缘状态和温度分布，是评估变压器性能和可靠性的重要数据之一。
3.变压器直流电阻测试计算公式在进行变压器直流电阻测试时，通常会采用下面这个计算公式来求得绕组的直流电阻值：\[ R_{dc} = \frac{V}{I} \]其中，\( R_{dc} \)表示绕组的直流电阻值，单位为欧姆（Ohm）；V表示施加的直流电压，单位为伏特（V）；I表示流过绕组的直流电流，单位为安培（A）。
4.实际测试中的注意事项在实际进行变压器直流电阻测试时，需要注意以下几点：① 确保测试时安全可靠，避免发生意外或损坏设备；② 测试时要考虑绕组温度的影响，可以通过温度修正系数进行修正；③ 测试时要注意排除接触电阻等外部干扰因素，确保测试结果的准确性。
5.我的个人观点和理解变压器直流电阻测试是非常重要的，它可以帮助我们评估变压器的健康状况，及时发现潜在问题，保障电力系统的安全稳定运行。
而在进行测试时，需要谨慎对待，确保测试的准确性和安全性。
我认为掌握变压器直流电阻测试的计算公式以及测试的注意事项，对于从事电力系统相关工作的人员来说是非常必要的。
希望通过本文的介绍，读者能对变压器直流电阻测试有更深入的理解和掌握。
6.总结变压器直流电阻测试计算公式为\( R_{dc} = \frac{V}{I} \)，而在实际测试中需要注意安全可靠、温度修正以及排除外部干扰因素。
我希望通过本文的介绍，读者能对这一主题有更深入的理解，并在实际工作中能够运用这些知识。
变压器直流电阻测试原理
变压器直流电阻测试原理变压器直流电阻测试原理是通过在变压器的原、副绕组中施加直流电流，测量绕组两端的电压降，并计算出直流电阻的大小。
直流电阻测试是判断变压器的绕组接头是否良好连接以及绕组的绝缘状况的重要手段之一、以下将详细介绍变压器直流电阻测试的原理。
直流电阻测试常用的仪器是經絿施电流的电阻测量仪，如万用表或磁滞法直流继电器。
直流电阻测量仪的原理是通过注入一定的直流电流，测量电阻两端压降，从而计算电阻的大小。
变压器直流电阻测试时，需将变压器分别接入直流电源和直流电阻测量仪。
接入直流电源时，需两个绕组分别接通直流电源的正负极，确保直流电流经过整个绕组。
接入直流电阻测量仪时，同样需将两个绕组分别接入测量仪的正负极，以测量两个绕组的电压降。
在测试过程中，首先需要将绕组接头清理干净，以确保良好的金属接触性能。
接头接触不良可能会导致测试结果不准确。
然后，在施加直流电流之前，需先让变压器绕组稳定，使其达到热稳定状态，以减少测试误差。
测试时，通过电阻测量仪注入一定大小的直流电流到变压器绕组中。
利用仪器测量两个绕组的电压降，并记录下来。
根据欧姆定律，直流电阻可根据施加的电流和测量的电压降计算出来。
直流电阻的计算公式为：R=V/I其中，R表示直流电阻，V表示测量的电压降，I表示施加的直流电流。
直流电阻测试结果的准确性还受到一些因素的影响，如测试时的温度、湿度等环境因素。
因此，在进行直流电阻测试时，需要进行相应的修正。
总之，变压器直流电阻测试是通过施加直流电流，测量绕组两端的电压降，从而计算出直流电阻的大小的一种测试方法。
通过该测试可以判断变压器绕组的接头连接是否良好，并且可以评估绕组的绝缘状况。
直流电阻测试是保证变压器正常运行和安全可靠的重要部分。
变压器直流电阻测试方法
变压器直流电阻测试方法一、测试仪器及准备工作1.直流电阻测试仪：用于测试变压器的直流电阻值。
2.变压器绝缘油温度计：用于测量变压器绝缘油的温度。
3.导线：用于连接测试仪器和被测变压器。
4.万用表：用于测试仪器电源电压。
二、测试步骤1.准备工作（1）检查变压器绕组的连接是否正确，检查变压器接地线圈的连接线是否牢固。
（2）检查测试仪器的电源电压是否正常。
（3）将直流电阻测试仪的正负电源引线分别与测试仪的正负电源接线端相连接。
2.测试前准备（1）测量变压器绕组接地线圈的电阻时，需将变压器油温加热到测试温度，通常为20℃，具体可以参考变压器的额定温度。
（2）检查变压器的油温是否已达到测试温度。
（3）将测试仪器的正负测试线分别连接到被测变压器绕组接地线圈的两端。
（4）调整测试仪器设置，将其切换到直流电阻测量模式。
3.测试过程（1）测试前应先将测试仪器进行校准，确保测试结果的准确性。
（2）按下测试仪器上的测试按钮，开始进行直流电阻测量。
（3）测试时要记录测试仪器的读数，一般需要多次测试，取平均值作为最终结果。
（4）测试完成后，关闭测试仪器，断开测试仪器与变压器的连接。
4.测试结果的判断（1）根据测试结果判断变压器绕组接地线圈的导体质量和绝缘状况。
（2）如果测试结果符合标准要求，表明变压器绕组导体良好，绝缘状况良好。
（3）如果测试结果偏高，可能表示绕组导体存在断股、接处不良等问题，需要进一步检修。
（4）如果测试结果偏低，可能表示绕组存在接地、绝缘击穿等问题，需要进一步维修或更换。
总结：变压器直流电阻测试是变压器绕组接地线圈的重要性能指标之一、通过使用直流电阻测试仪器，可以对变压器绕组的导体质量和绝缘状况进行准确评估。
在测试之前需要进行必要的准备工作，并在测试过程中按照严格的步骤进行操作。
最终的测试结果将帮助工程师评估变压器接地线圈的质量，以及确定是否需要进一步的维修或更换。
变压器直流电阻测试
变压器直流电阻测试
5 试验数据分析处理 纵向比较：与交接数据、历年预试数据比较
横向比较：三相比较、同类型设备比较
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
一个线间电阻值不 变，两个线间电阻 值测不出（阻值很
大）
△型接线
两个线间电阻值较正常 值上升1.5倍，一个线间
增大r，可用在回路中串入适当的附加电阻来达 到，一般为被测电阻的4～6倍。此时测量电压应 相应提高，避免电流过小影响测量的灵敏度。
变压器直流电阻测试
4 试验接线及注意事项 测试电流的选择
高压绕组 低压绕组 测试结束后，如有可能要进行消磁。
变压器直流电阻测试
4 试验接线及注意事项
如果常规方法测量低压侧绕组直流电阻需要时 间太长时，可考虑采用助磁法测量。
变压器直流电阻测试
4 试验接线及注意事项 直阻测量时，电流加不上 ➢检查三侧接地刀闸是否已经拉开 ➢检查测试线夹是否接触良好 ➢检查试验仪器量程选择是否合适
变压器直流电阻测试
5 试验数据分析处理 R2= R1(T+t2)/ (T+t1)，式中R1、 R2分别为 在温度t1、t2下的电阻值， T为电阻温度常数， 铜导线取235，铝导线取225），一般要求把直 流电阻换算到75℃下进行比较。
三个线间电阻都降 至正常值的（0.5～ 1）倍，其中一个阻
值低得多
△型接线
三个线间电阻都降至正 常值的（0～1）倍，其
中两个阻值低得多
分析结果
两相线圈 匝间短路
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
△型接线
变压器高压侧直流电阻合格标准
变压器高压侧直流电阻合格标准变压器高压侧直流电阻合格标准一、引言变压器作为电力系统中不可或缺的设备之一，起着电能转换和传递的重要作用。
而变压器的高压侧直流电阻是评估变压器性能和安全性的重要指标之一。
本文将围绕变压器高压侧直流电阻的合格标准展开全面的探讨，以便读者能够全面、深刻地了解这一重要参数。
二、变压器高压侧直流电阻的定义和重要性1. 变压器高压侧直流电阻的定义变压器高压侧直流电阻是指在高压侧施加直流电压时，在规定时间内测得的电流值，通过计算得到的电阻值。
它反映了变压器高压侧绕组的绝缘性能，对于评估变压器的安全性和可靠性具有重要意义。
2. 变压器高压侧直流电阻的重要性变压器在运行过程中，高压侧绕组可能会受到各种外部因素的影响，导致绝缘老化或损坏。
而变压器高压侧直流电阻的测试可以及时发现绝缘故障，防止事故的发生，保障电力系统的安全稳定运行。
三、变压器高压侧直流电阻的合格标准1. 直流电阻的测试方法在进行变压器高压侧直流电阻测试时，应使用专用的测试仪器，严格按照国家标准或行业标准的规定进行测试。
测试时应在变压器停电状态下进行，并由专业人员操作，确保测试结果的准确性和可靠性。
2. 直流电阻的合格范围根据不同的变压器类型和额定容量，变压器高压侧直流电阻的合格范围也会有所不同。
一般来说，直流电阻应在一定的范围内，如果超出了规定的范围，就需要进行进一步的检查和处理。
3. 直流电阻的一般标准根据《变压器试验规程》和《变压器运行管理规程》，变压器高压侧直流电阻的一般合格标准是指定的测试电压下，直流电阻应符合规定的范围。
还应注意测试时的环境温度、湿度等因素对测试结果的影响。
四、个人观点和总结变压器高压侧直流电阻作为评估变压器绝缘性能的重要指标，对于确保电力系统的安全稳定运行具有重要意义。
在实际运行中，我们应严格按照国家标准或行业标准的规定进行测试，确保测试结果的准确性和可靠性。
只有在合格标准范围内的变压器才能够得到充分的保障和运行，确保电力系统的正常供电。
变压器线间直流电阻
变压器线间直流电阻
嘿，大伙！今天咱来聊聊变压器线间直流电阻是啥。
有一次我去一个工厂参观，看到一个大大的变压器。
我就好奇这玩意儿是干啥的呢？后来人家告诉我，这里面就有个很重要的东西叫变压器线间直流电阻。
变压器线间直流电阻呢，简单来说就是变压器里面两根线之间的一种电阻。
它有啥用呢？就好比是一个关卡，控制着电流的大小。
如果这个电阻不对劲，那变压器可能就不能正常工作了。
我记得有一回那个工厂的变压器出了点问题，电工师傅就去检查这个线间直流电阻。
发现电阻值有点不对，然后就赶紧调整。
就像我们身体不舒服了去看医生，医生找到病因然后对症下药。
在生活中呢，虽然我们不常直接接触变压器线间直流电阻，但是了解一下也挺有意思的。
以后要是看到变压器，就可以想想这里面还有这么个重要的东西呢。
所以啊，变压器线间直流电阻就是变压器的一个关键部件。
好了，今天就聊到这儿，拜拜！。
变压器相间直流电阻
变压器相间直流电阻变压器相间直流电阻是指在变压器的两个相邻绕组之间传导直流电时所产生的电阻。
这个电阻主要由绕组的电阻和接触电阻组成，对于变压器的正常运行有重要影响。
我们需要了解变压器的基本结构和工作原理。
变压器是一种基于电磁感应原理工作的电器设备，用于改变交流电的电压。
它由两个或更多的绕组组成，通常分为高压绕组和低压绕组。
当高压绕组接通交流电源时，通过电磁感应作用，低压绕组中将产生相应的电压。
这种电压变换的原理使得变压器成为电力系统中不可或缺的设备。
然而，当变压器中通有直流电时，由于直流电的特性，会导致一些问题。
直流电在绕组中的流动会产生电阻，这个电阻就是相间直流电阻。
相间直流电阻是由绕组的电阻和接触电阻共同组成的。
绕组的电阻是指绕组导线本身的电阻。
绕组导线通常由铜或铝制成，这些金属具有较低的电阻率，能够有效地传导电流。
然而，即使是铜或铝导线也会有一定的电阻，导致能量的损耗和发热。
因此，在设计变压器时，需要考虑绕组导线的材料和截面积，以减小电阻的影响。
接触电阻是指绕组之间接触点的电阻。
在变压器中，绕组之间通过接点或连接器连接。
这些接点会导致电流通过时产生接触电阻。
接触电阻的大小与接触面积、接触材料和接触压力等因素有关。
如果接触不良或接触电阻过大，会导致能量损耗、电压降低和发热等问题。
为了减小相间直流电阻的影响，可以采取一些措施。
首先，选择合适的绕组导线材料和截面积，以减小电阻。
铜是常用的导线材料，因为它具有良好的导电性能和机械性能。
其次，要确保绕组接触良好，减小接触电阻。
这可以通过优化接触面积、选择合适的接触材料和适当的接触压力来实现。
此外，还可以采用特殊的接触器和连接器来提高接触质量。
在实际应用中，变压器相间直流电阻的大小对于正常运行和电能传输的稳定性有重要影响。
较小的相间直流电阻可以减小能量损耗和发热，提高变压器的效率和可靠性。
因此，在设计和制造变压器时，需要对相间直流电阻进行合理的控制和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器直流电阻
1.变压器直流电阻不平衡率标准。
当变压器容量等于或者小于1 600kVA时，要求相电阻不平衡率≤4%，线电阻不平衡率≤2%；当容量大于1 600kVA时，则相电阻不平衡率(中性点引出时)和线电阻不平衡率均为≤2%。
也就是说超过上述限值，即可认为变压器存在质量问题。
2.影响变压器电阻的原因分析。
①导线材质对直流电阻不平衡率的影响。
导线材质的差异，也会导致线规一致的导线，其电阻率可能不一样，若相差较大，则会使所绕制变压器的直流电阻不平衡率超标。
导线截面尺寸的窄边，宽边和圆角半径等规定了允许偏差，截面积就有大有小。
②引线结构对直流电阻不平衡率的影响。
由于变压器的高压线圈电阻相对高压引线电阻要大的多，因而高压引线电阻对高压直流电阻不平衡的影响很小。
而变压器的低压线圈电阻通常较小，其低压引线电阻的大小对低压直流电阻不平衡率有很大的影响，而且在生产中所发生的直流电阻不平衡率超标也大都由其引线结构上的原因造成的，这一点在低压中性点引出的变压器中表现得尤为明显（电压≥3.3KV变压器中性点引出）。
改善方法：在条件允许的情况下，为减小直流电阻的不平衡，套装器身时，将三个线圈中电阻值最大的线圈套在b
相：对于中性点引出的，在电阻偏差不大的情况下，可把中性点焊接位置往电阻值大的线包位置靠近：将封线铜排改成截面积较大的铜排，以降低引线电阻对相电阻不平衡的影响：
3.焊接质量对直流电阻不平衡率的影响。
变压器线圈在绕制、装配过程中，线圈本身内部导线与导线的连接以及线圈出头与引线的连接，都是采用铜焊或气焊。
当变压器电流较大时，线圈的线匝往往由数根并联导线组成，若出现“虚焊”，其中有一根甚至几根导线未能焊接牢固，或者是线圈的出线与引线的焊接处接触不良，则会引起阻值上升，造成变压器三相直流电阻不平衡过大，以至超过国家标准。
4.成品装配环节对直流电阻不平衡的影响。
在进行成品装配时，有时由于人为的原因，使得引线与套管导杆间的连接不紧密发生松动，
变压器分接开关的动静触头间的接触不良，均可造成直流电阻不平衡率超标，只要使发生问题的部位保证良好接触，就可以基本解决这一问题。
如果变压器分接开关的动静触头上存在一定厚度的氧化膜，而且变压器线圈的直流电阻较小，也会使直流电阻不平衡系数超标。
