数控机床精度及性能检验
数控机床的精度检测与调整方法
数控机床的精度检测与调整方法数控机床是现代制造业中不可或缺的一种设备，它的精度对于产品的质量和性能起着至关重要的作用。
本文将介绍数控机床的精度检测与调整方法，帮助读者更好地了解和应用这些技术。
一、精度检测方法1. 几何误差检测几何误差是数控机床精度的重要指标，包括直线度、平行度、垂直度、圆度等。
常用的几何误差检测方法有激光干涉仪、三坐标测量仪等。
通过这些设备，可以精确测量机床各个轴向的几何误差，并得出相应的数据。
2. 理论切削路径与实际切削路径对比在数控机床的加工过程中，理论切削路径与实际切削路径之间可能存在偏差。
通过对比理论切削路径与实际切削路径，可以判断数控机床的精度是否达标。
常用的方法是使用光学测量仪器，对切削路径进行高精度的测量和分析。
二、精度调整方法1. 机床结构调整数控机床的结构调整是提高其精度的重要手段。
首先，需要检查机床各个部件的紧固情况，确保机床的刚性和稳定性。
其次，根据几何误差的检测结果，对机床的导轨、滑块等部件进行调整，以减小误差。
2. 控制系统调整数控机床的控制系统对于其加工精度起着至关重要的作用。
通过调整控制系统的参数，可以改善机床的运动精度和定位精度。
常用的调整方法包括增加控制系统的采样频率、优化控制算法等。
3. 刀具与工件的匹配调整刀具与工件的匹配对于加工精度有很大影响。
在数控机床的加工过程中，需要根据工件的要求选择合适的刀具，并对刀具进行调整和校准。
同时，还需要对工件进行检测，确保其尺寸和形状与设计要求一致。
三、精度检测与调整的重要性数控机床的精度检测与调整是保证产品质量和性能的关键环节。
只有通过科学的检测方法，准确地了解机床的精度情况，才能及时采取相应的调整措施，提高机床的加工精度。
这对于提高生产效率、降低成本、提升产品竞争力具有重要意义。
四、未来发展趋势随着制造业的不断发展，数控机床的精度要求也越来越高。
未来，数控机床的精度检测与调整方法将更加精细化和智能化。
数控卧式车床精度检验标准
数控卧式车床精度检验标准数控卧式车床是一种广泛应用于机械加工领域的设备，其加工精度直接影响到工件的质量和加工效率。
因此，对数控卧式车床的精度进行检验是非常重要的。
本文将介绍数控卧式车床精度检验的标准和方法，以便相关人员能够准确、全面地进行检验工作。
一、外观检验。
1. 数控卧式车床的外观应该整洁、无明显损伤和变形。
2. 床身、床板、滑架等零部件的连接应该紧固，无松动现象。
3. 各操作手柄、按钮应灵活、方便，无卡滞。
二、尺寸精度检验。
1. 对数控卧式车床的加工尺寸进行测量，与设计图纸进行对比，检验其尺寸精度是否符合要求。
2. 测量工件的圆度、圆柱度、平面度等尺寸精度指标，确保其在允许范围内。
三、定位精度检验。
1. 进行数控卧式车床的定位精度检验，包括工件的定位精度、夹具的定位精度等。
2. 检验数控卧式车床在进行定位加工时，工件的位置是否准确，夹具的夹持是否牢固。
四、运动精度检验。
1. 对数控卧式车床的各轴运动进行检验，包括X、Y、Z轴的定位精度、重复定位精度等。
2. 检验数控卧式车床在运动过程中，各轴的运动是否平稳、无抖动，定位精度是否稳定。
五、加工精度检验。
1. 进行数控卧式车床的加工精度检验，包括工件的表面粗糙度、加工尺寸偏差等。
2. 检验数控卧式车床在加工过程中，工件的表面质量是否达到要求，加工尺寸是否准确。
六、维护保养。
1. 对数控卧式车床的润滑系统、冷却系统等进行检查，确保其正常运转。
2. 定期清洁数控卧式车床的各部件，及时更换磨损的零部件，延长设备的使用寿命。
总结：数控卧式车床的精度检验是确保设备正常运行和加工质量的重要环节，只有通过严格的检验，才能保证数控卧式车床的稳定性和可靠性。
因此，相关人员在进行精度检验时，应严格按照标准和方法进行，确保检验结果的准确性和可靠性。
同时，定期维护保养数控卧式车床，也是保证其精度的重要措施，只有保持设备的良好状态，才能保证其精度和加工质量。
数控机床精度检验内容
数控机床精度检验内容数控机床是一种高精度、高效率的加工设备，其精度直接影响着加工零件的质量和精度。
因此，对数控机床的精度进行检验是非常重要的。
下面将介绍数控机床精度检验的内容。
首先，数控机床的精度检验包括几个方面，几何精度、运动精度和位置精度。
几何精度是指机床各轴线的几何误差，包括直线度、平行度、垂直度等；运动精度是指机床在运动过程中的动态精度，包括加工速度、加速度、减速度等；位置精度是指机床在停止状态下的定位精度，包括定位误差、重复定位精度等。
这些精度指标直接影响着数控机床加工零件的精度和表面质量。
其次，数控机床精度检验的方法主要包括几种，静态检验、动态检验和综合检验。
静态检验是指在机床停止状态下对各轴线的几何精度进行检测，可以通过测量仪器进行测量，如千分尺、角尺等；动态检验是指在机床运动状态下对运动精度进行检测，可以通过加工模拟零件进行加工，然后进行测量分析；综合检验是指将静态检验和动态检验相结合，对机床的整体精度进行评估。
另外，数控机床精度检验的标准主要包括国家标准和行业标准。
国家标准是指由国家相关部门颁布的针对数控机床精度的检验标准，如GB/T19001-2008《数控机床检验标准》等；行业标准是指由行业协会或企业制定的针对特定类型数控机床的检验标准，如《数控车床精度检验标准》等。
在进行数控机床精度检验时，需要严格按照相关标准进行检验，以确保检验结果的准确性和可靠性。
最后，数控机床精度检验的意义在于保证机床加工零件的精度和质量，提高加工效率和加工精度，降低加工成本，提高产品的竞争力。
通过定期对数控机床进行精度检验，可以及时发现机床的精度问题，进行调整和维护，确保机床的稳定性和可靠性，延长机床的使用寿命。
综上所述，数控机床精度检验内容包括几何精度、运动精度和位置精度，检验方法包括静态检验、动态检验和综合检验，检验标准包括国家标准和行业标准。
通过精度检验可以保证机床的加工精度和质量，提高产品的竞争力，具有重要的意义和价值。
数控机床动态性能测试与评估
数控机床动态性能测试与评估数控机床是现代制造业中的重要设备，其动态性能的好坏直接影响到工件加工的精度和质量。
为了确保数控机床在工作过程中的稳定性和准确性，必须对其动态性能进行测试与评估。
本文将介绍数控机床动态性能测试的方法和评估的相关指标，以期提供参考和指导。
一、测试方法数控机床的动态性能测试主要包括加速度测试、速度测试和定位精度测试三个方面。
下面将详细介绍这三个测试方法。
1. 加速度测试加速度测试旨在评估数控机床在快速启停过程中的稳定性能。
测试时，通过设置不同的加速度值，使数控机床在规定时间内加速至最高速度，然后再减速停下来。
通过测量加速度过程中的振动情况和减速停顿过程中的位置误差，可以评估机床的加速度性能。
2. 速度测试速度测试是评估数控机床在运行过程中的速度变化和稳定性能。
测试时，通过设置不同的速度值，使机床在规定的时间内运行一段距离。
通过测量运行过程中的位置误差和速度波动情况，可以评估机床的速度性能。
3. 定位精度测试定位精度测试是评估数控机床在停下来后，重新启动时的位置回归能力。
测试时，通过将机床移动至一个位置，然后停下来，再重新启动，通过测量重新启动后的位置与目标位置之间的偏差，可以评估机床的定位精度。
二、评估指标数控机床的动态性能评估需要考虑多个指标，下面将介绍几个常用的评估指标。
1. 加速度度量指标加速度的度量指标主要包括最大加速度、平均加速度和加速度时间。
最大加速度表示在加速过程中达到的最高加速度值，平均加速度表示加速过程中的平均加速度大小，加速度时间表示加速过程所需的时间长度。
2. 速度度量指标速度的度量指标主要包括最大速度、平均速度和速度波动。
最大速度表示运行过程中达到的最高速度值，平均速度表示运行过程中的平均速度大小，速度波动表示速度变化的波动情况，波动越小表示机床的速度稳定性越好。
3. 定位精度度量指标定位精度的度量指标主要包括位置误差和重复定位精度。
位置误差表示机床在停下来后重新启动时与目标位置之间的偏差大小，重复定位精度表示机床在多次停下来后重新启动时的位置回归能力。
数控机床的精度检测方法与标准
数控机床的精度检测方法与标准数控机床是一种高精度的机床设备，广泛应用于制造业的各个领域。
为了确保数控机床的工作精度，需要进行精度检测。
本文将介绍数控机床的精度检测方法和标准，为读者提供参考。
一、数控机床精度检测方法1. 几何精度检测几何精度是指数控机床在工作过程中，工件表面形状、位置、尺寸等与理论位置之间的差异。
常用的几何精度检测方法包括：平行度检测、垂直度检测、直线度检测等。
这些检测方法可以通过使用测量仪器（例如投影仪、三坐标测量机等）进行测量和比较，以确定数控机床是否满足工作要求。
2. 运动精度检测运动精度是指数控机床在运动中达到的位置是否准确。
常用的运动精度检测方法包括：位置误差检测、重复定位精度检测、速度误差检测等。
这些检测方法可以通过使用激光干涉仪、激光漂测仪等测量设备进行测量，以确定数控机床的运动精度是否符合要求。
3. 刚度检测刚度是指数控机床在受力时的变形情况。
常用的刚度检测方法包括：静刚度检测、动刚度检测等。
静刚度可以通过在数控机床各个部位施加力并测量其变形情况来进行检测；动刚度可以通过在数控机床运动状态下进行控制并测量位移来进行检测。
二、数控机床精度检测标准为了统一数控机床的精度检测标准，国内外制定了相应的标准，其中最有代表性的是国家标准GB/T16857-1997《数控机床精度检验方法》。
该标准规定了数控机床的几何精度、运动精度和刚度等指标的检测方法和要求。
以几何精度为例，该标准包括对工件表面形状、位置、尺寸等几何误差的检测，在该标准中，提供了一系列的测量方法，包括投影法、三坐标法、机床内检测法等。
此外，该标准还规定了几何误差的允许值，即数控机床在工作过程中允许存在的误差范围。
除了国家标准，国际标准也对数控机床的精度检测进行了规范，例如ISO 230-1和ISO 230-2等，这些标准主要用于指导和规范制造商以及使用单位在数控机床精度检测方面的操作。
近年来，随着数控机床技术的不断发展，对精度的要求也越来越高。

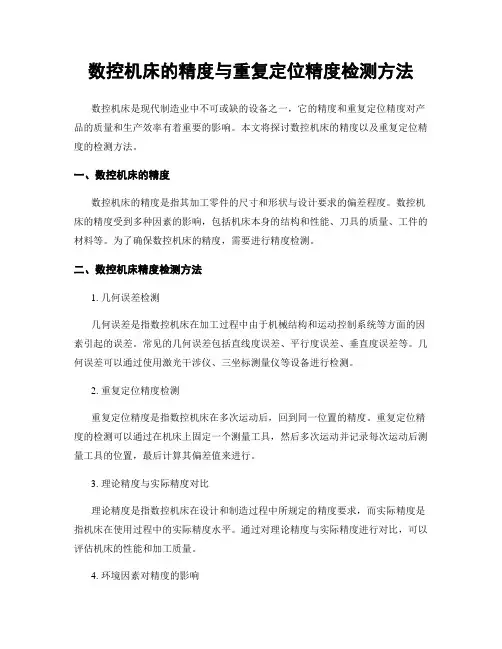

数控机床的精度与重复定位精度检测方法
数控机床的精度与重复定位精度检测方法数控机床是现代制造业中不可或缺的设备之一，它的精度和重复定位精度对产品的质量和生产效率有着重要的影响。
本文将探讨数控机床的精度以及重复定位精度的检测方法。
一、数控机床的精度数控机床的精度是指其加工零件的尺寸和形状与设计要求的偏差程度。
数控机床的精度受到多种因素的影响，包括机床本身的结构和性能、刀具的质量、工件的材料等。
为了确保数控机床的精度，需要进行精度检测。
二、数控机床精度检测方法1. 几何误差检测几何误差是指数控机床在加工过程中由于机械结构和运动控制系统等方面的因素引起的误差。
常见的几何误差包括直线度误差、平行度误差、垂直度误差等。
几何误差可以通过使用激光干涉仪、三坐标测量仪等设备进行检测。
2. 重复定位精度检测重复定位精度是指数控机床在多次运动后，回到同一位置的精度。
重复定位精度的检测可以通过在机床上固定一个测量工具，然后多次运动并记录每次运动后测量工具的位置，最后计算其偏差值来进行。
3. 理论精度与实际精度对比理论精度是指数控机床在设计和制造过程中所规定的精度要求，而实际精度是指机床在使用过程中的实际精度水平。
通过对理论精度与实际精度进行对比，可以评估机床的性能和加工质量。
4. 环境因素对精度的影响环境因素如温度、湿度等也会对数控机床的精度产生影响。
因此，在进行精度检测时，需要对环境因素进行控制，并进行相应的修正。
5. 精度检测的标准与要求精度检测需要根据不同的机床类型和加工要求制定相应的标准和要求。
这些标准和要求可以包括尺寸偏差、形状偏差、位置偏差等内容，以确保机床的加工质量和性能。
总结：数控机床的精度和重复定位精度对于产品的质量和生产效率至关重要。
通过几何误差检测、重复定位精度检测、理论精度与实际精度对比以及环境因素的控制，可以评估和提高数控机床的精度。
精度检测的标准和要求也是确保机床性能和加工质量的重要保证。
在实际生产中，我们应该重视数控机床的精度检测，以提高产品质量和生产效率。
数控车床检验标准
一．写出CAK6140数控车床检验标准1.机床外观的检查机床外观的检查一般可按通用机床的有关标准进行，但数控机床是高技术设备，其外观质量的要求更高。
外观检查内容有：机床有无破损；外部部件是否坚固；机床各部分联结是否可靠；数控柜中的MDI／CRT单元、位置显示单元、各印制电路板及伺服系统各部件是否有破损，伺服电动机（尤其是带脉冲编码器的伺服电机）外壳有无磕碰痕迹。
2.机床几何精度的检查数控机床的几何精度综合反映机床的关键零部件组装后的几何形状误差。
数控机床的几何精度检查和普通机床的几何精度检查基本类似，使用的检查工具和方法也很相似只是检查要求更高。
每项几何精度的具体检测办法和精度标准按有关检测条件和检测标准的规定进行。
同时要注意检测工具的精度等级必须比所测的几何精度要高一级。
现以一台普通立式加工中心为例，列出其几何精度检测的内容：1）工作台面的平面度。
2）各坐标方向移动的相互垂直度。
3）Ｘ坐标方向移动时工作台面的平行度。
4）Ｙ坐标方向移动时工作服台面的平行度。
5）Ｘ坐标方向移动时工作台Ｔ形槽侧面的平行度。
6）主轴的轴向窜动。
7）主轴孔的径向圆跳动。
8）主轴沿Ｚ坐标方向移动时主轴轴心线的平行度。
9）主轴回转轴心线对工作台面的垂直度。
10）主轴箱在Ｚ坐标方向移动的直线度。
对于主轴相互联系的几何精度项目，必须综合调整，使之都符合允许的误差。
如立式加工中心的轴和轴方向移动的垂直误差较大，则可以调整立柱底部床身的支承垫铁，使立柱适当前倾或后仰，以减少这项误差。
但是这也会改变主轴回转轴心线对工作台面的垂直度误差，因此必须同时检测和调整，否则就会由于这一项几何精度的调整造成另一项几何精度不合格。
机床几何精度检测必须在地基及地脚螺栓的混凝土完全固化以后进行。
考虑到地基的稳定时间过程，一般要求在机床使用数月到半年以后再精调一次水平。
检测机床几何精度常用的检测工具有：精密水平仪、900角尺、精密方箱、平尺、平行光管、千分表或测微仪以及高精度主轴心棒等。
数控车床工作精度验证
工件图
允差
尺寸 ﹤100 ﹤150 ﹤250 ﹤350 ﹤500
﹤750
范围1 0.008 0.010 0.015 — — — 0.010 0.003
范围2 — — — 0.020 0.025 0.035 0.020 0.005
谢谢观看/欢迎下载
BY FAITH I MEAN A VISION OF GOOD ONE CHERISHES AND THE ENTHUSIASM THAT PUSHES ONE TO SEEK ITS FULFILLMENT REGARDLESS OF OBSTACLES. BY FAITH I BY FAITH
轮廓的偏差检验方式
• 在数字控制下用一把单刃车刀车削试件的 轮廓。
工件图
• 所示的尺寸只适应于范围2：最大为 500。
• 对于范围1：最大为250机床的尺寸可 以由制造厂按比例缩小。
允差
• 范围1：最大为250的情况：0.030 • 范围2：最大为500的情况：0.045
基准半径的轮廓变化、直径的尺寸、 圆度误差检验方式
机床工作精度验证意义
• 数控机床完成以上的检验和调试后，实际 上已经基本完成独立各项指标的相关检验， 但是也并没有完全充分的体现出机床整体 的、在实际加工条件下的综合性能，而且 用户往往也非常关心整体的综合的性能指 标。所以还要完成工作精度的检验，以下 分别介绍数控车床的相关工作精度检验。
• 对于数控车床，根据GB/T 16462----1996 《数控卧式车床 精度检验》国家标准进行
工件图
范围1：最大为250 范围2：最大为500 Dmin=0.3L
允差
• 范围1：最大为250的情况：
– 圆度：0.003 – 切削加工直径的一致性：300长度上为0.020
数控卧式车床精度检验标准
数控卧式车床精度检验标准数控卧式车床是一种高精度、高效率的机床，广泛应用于汽车、航空、航天等领域。
为了确保数控卧式车床的加工精度和质量，需要对其进行精度检验。
本文将介绍数控卧式车床精度检验的标准和方法。
一、几何精度检验。
1. 轴向定位精度检验。
轴向定位精度是数控卧式车床的重要指标之一，其检验方法为在车床主轴上安装测量仪器，测量主轴的轴向定位误差。
根据国家标准，轴向定位精度应符合GB/T12345-2010标准，其误差范围应在±0.005mm之内。
2. 回转精度检验。
回转精度是数控卧式车床主轴回转的精度，其检验方法为使用角度测量仪器对主轴进行测量，根据国家标准GB/T54321-2015，回转精度应符合其规定的误差范围，一般要求在0.01度以内。
3. 平行度检验。
平行度是数控卧式车床工作台与主轴的平行度，其检验方法为使用平行度测量仪器对工作台进行测量，根据国家标准GB/T67890-2008，平行度误差范围应在0.02mm/m以内。
二、运动精度检验。
1. 快速移动精度检验。
快速移动精度是数控卧式车床在快速移动时的定位精度，其检验方法为使用激光干涉仪对快速移动进行测量，根据国家标准GB/T87654-2012，快速移动精度误差范围应在±0.02mm以内。
2. 加工精度检验。
加工精度是数控卧式车床在加工过程中的定位精度，其检验方法为使用测量仪器对加工件进行测量，根据国家标准GB/T34567-2009，加工精度误差范围应在±0.01mm以内。
三、维护保养。
1. 定期检查润滑系统，确保润滑油清洁，并及时更换。
2. 定期检查数控系统，确保系统正常运行，并及时清理系统内部灰尘。
3. 定期检查主轴和导轨，确保其表面光洁，无损伤和变形。
四、结论。
数控卧式车床精度检验是确保其加工精度和质量的重要手段，通过对其几何精度和运动精度的检验，可以及时发现问题并进行维修保养，以保证其正常运行。
数控机床位置精度及标准
数控机床位置精度及标准数控机床是现代制造业中不可或缺的的设备，广泛应用于汽车、航空、医疗、工程机械等领域。
所谓数控机床位置精度，就是指数控机床在工作过程中所能达到的加工精度水平。
优秀的数控机床位置精度能够提高生产效率、提高质量保障以及节约成本。
一、数控机床位置精度的定义和分类机床精度是机床本身特性指标，机床加工精度则是机床的加工能力指标。
数控机床位置精度是指数控机床在工作过程中所能达到的加工精度水平。
根据加工对象的特点，数控机床加工的位置精度可以分为内外圆直径精度、平面度精度、位置精度和直线度精度等。
其中，内外圆直径精度是常见的量测指标，是个综合性的参数，直接关系到加工轴线的精度和轮廓的准确性；平面度精度则是指工件表面与基准面的平面度差值；位置精度是在绝对位置下测量，与工件的绝对位置有关；直线度精度是指在工作台坐标系上的误差。
二、数控机床位置精度的影响因素数控机床位置精度的影响因素很多，包括机床自身结构、控制系统、加工刀具与工件材料等。
具体影响因素如下：（1）机床结构。
机床的结构对数控机床位置精度的影响最为显著。
一般来说，机床的刚性越高，抗震性能越强，位置精度就越高。
在机床设计时，应考虑减小机床结构的自由度，对关键部位进行加强。
（2）控制系统。
数控机床的数控系统是机床能否达到指定精度的关键。
控制系统负责机床的运动控制，包括运动算法研究、算法设计、编程调试、自动补偿等方面。
数控机床应选择高精度、高速度、高稳定性的数控系统，以保证位置精度的稳定性。
（3）加工刀具。
加工刀具的优劣与数控机床位置精度也有着较大的关系。
良好的刀具可以确保工件轮廓的准确度、表面光洁度及加工精度，同时可以降低机床切削力、温度及振动，从而提高机床的稳定性及加工效果。
（4）工件材料。
加工对工件材料也有一定的要求。
不同工件材料表现出不同的加工特性，因此选择合适的工件材料也是保证数控机床位置精度的一条有效路径。
三、数控机床位置精度的检测和标准为了保证数控机床位置精度的优异表现，须定期对其进行检测。
数控机床精度检验
数控机床精度检测一、精度检验内容主要包括数控机床的几何精度、定位精度和切削精度。
1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。
机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。
数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。
所使用的检测工具精度必须比所检测的精度高一级。
其检测项目主要有：①X、Y、Z轴的相互垂直度。
②主轴回转轴线对工作台面的平行度。
③主轴在Z轴方向移动的直线度④主轴轴向及径向跳动。
2、机床的定位精度检验数控机床的定位精度是测量机床各坐标轴在数控系统控制下所能达到的位置精度。
根据实测的定位精度数值判断机床是否合格。
其内容有：①各进给轴直线运动精度。
②直线运动重复定位精度。
③直线运动轴机械回零点的返回精度。
④刀架回转精度。
3、机床的切削精度检验机床的切削精检验，又称为动态精度检验，其实质是对机床的几何精度和定位精度在切削时的综合检验。
其内容可分为单项切削精度检验和综合试件检验①单项切削精度检验包括：直线切削精度、平面切削精度、圆弧的圆度、圆柱度、尾座套筒轴线对溜板移动的平行度、螺纹检测等②综合试件检验：根据单项切削精度检验的内容，设计一个具有包括大部分单项切削内容的工件进行试切加工，来确定机床的切削精度。
附数控车床基本检验项目表：数控车床基本检验项目注：P1、P3试切件为钢材P2试件为铸铁１．床身导轨的直线度和平行度（1）纵向导轨调平后，床身导轨在垂直平面内的直线度检验工具：精密水平仪检验方法：如0001所示，水平仪沿Z 轴向放在溜板上，沿导轨全长等距离地在各位置上检验，记录水平仪的读数，算出床身导轨在垂直平面内的直线度误差。
图0001（2）横向导轨调平后，床身导轨的平行度检验工具：精密水平仪检验方法：如0002 所示，水平仪沿X 轴向放在溜板上，在导轨上移动溜板，记录水平仪读数，其读数最大值即为床身导轨的平行度误差。
数控机床的验收及注意事项
数控机床的验收及注意事项数控机床的验收是指使用各种高精度仪器，对机床的机、电、液、气等各部分及整机进行综合性能、单项性能和静、动态精度的检测，最后得到对该机床的综合评价。
数控机床的验收主要包括机床几何精度、定位精度和切削精度的检测，以及机床综合性能的检验等。
一、机床几何精度的检测数控机床的几何精度综合反映机床各关键零部件及其组装后的几何形状误差。
机床几何精度的许多项目相互影响，必须在精调后一次性完成，若出现某一单项经重新调整才合格的情况，则整个几何精度的验收检测工作必须重做。
机床几何精度检测的主要内容包括：直线运动的平行度、垂直度；回转运动的轴向及径向跳动；主轴与工作台的位置精度等。
二、机床定位精度的检测机床定位精度是数控机床各坐标轴在数控装置控制下达到的运动位置精度。
机床的定位精度取决于数控系统和机械传动误差的大小，能够从加工零件达到的精度反映出来。
机床定位精度检测主要内容如下：1、直线运动的定位精度及重复定位精度2、回转运动的定位精度及重复定位精度3、直线运动反向误差（失动量）4、回转运动反向误差（失动量）5、原点复归精度三、机床切削精度的检测机床切削精度是受数控机床几何精度、定位精度、材料、刀具和切削条件等各种因素影响而形成的综合精度。
机床切削精度的检测可以是单项加工，也可以加工一个标准的综合性试件，如 NAS 试件（“圆形－菱形－方形”标准），其中单项加工检查内容主要有孔加工精度、平面加工精度、直线加工精度、斜线加工精度、圆弧加工精度等。
四、机床综合性能的检验机床综合性能主要包括主轴系统性能，进给系统性能，自动换刀系统、电气装置、安全装置、润滑装置、气液装置及各附属装置等性能。
数控机床加工精度检测方法与控制
数控机床加工精度检测方法与控制数控机床作为现代制造业中重要的加工设备之一，其加工精度已经成为影响产品质量的重要因素之一。
为确保数控机床的加工精度，必须进行严格的检测和控制。
本文将介绍数控机床加工精度检测的方法和控制的重要性。
首先，数控机床加工精度的检测方法主要包括以下几种。
1.标准零件法：通过加工一组具有一定精度要求的标准零件，并测量其尺寸、形状和位置公差，来评估数控机床的加工精度。
2.零件配对法：将加工出的零件和标准零件进行配对，并通过测量其配对误差，来评估数控机床的加工精度。
3.物理检测法：采用测量仪器检测数控机床加工出的零件的尺寸、形状和位置公差，常用的物理检测方法包括三坐标测量和轮廓测量等。
4.工艺性能检测法：将数控机床加工出的零件进行装配，并结合装配工艺进行性能测试，通过测试结果的良品率和合格品率来评估数控机床的加工精度。
上述方法中，标准零件法和零件配对法是常用的定量评价数控机床加工精度的方法，可直观地反映出实际加工效果与设计要求之间的差距。
而物理检测法和工艺性能检测法则可以更加全面地评估加工精度和产品质量。
其次，控制数控机床加工精度的重要性不言而喻。
精度控制与加工质量密切相关，直接影响产品的性能、寿命和可靠性。
此外，高精度的加工也可以极大地提高产品的市场竞争力和附加值。
因此，为了确保数控机床的加工精度，必须采取有效的控制措施。
1.优化加工工艺：通过优化加工工艺的参数和流程，减小工序误差和插补误差，提高数控机床的加工精度。
2.精密的加工刀具选择：选择合适的刀具材料和几何形状，提高切削性能和加工质量。
3.数控系统的精度校正：定期对数控系统进行校正，修正机床轴向误差、传动间隙和系统误差，保证数控机床的加工精度。
4.质量控制体系的实施：建立完善的质量控制体系，包括质量管理、过程控制、检测监控等，确保数控机床加工精度的稳定性和一致性。
综上所述，数控机床加工精度的检测方法和控制措施对于保证产品质量和提高市场竞争力具有重要意义。
数控机床检修：定位精度和重复定位精度 检验方法与检测报告模板
Tests for Linear Axes up to 2000mm行程小于2000mm的线性轴线检验在行程小于2000mm的线性轴线上，每米至少选择5个目标位置，并且在全程上至少也有5个目标位置。
应按照标准检验循环在所有目标位置上进行测量。
每个目标位置在每个方向上应测量5次。
选择改变方向的位置时应考虑机床的正常运行（达到规定的进给速度）。
Tests for Linear Axes exceeding 2000mm 行程大于2000mm的线性轴线检验在轴线行程大于2000mm时，整个轴线测量行程都应被检测到，通过在每个方向对目标位置进行一次单向趋近，平均间隔长度P取值250mm。
在测量传感器包含多段量程的情况下，必须选择附加的目标位置来确保每段量程至少有一个目标位置。
Tests for Rotary Axes up to 360°行程小于360°的回转轴检验按照如下最少目标位置数进行检验，主要位置应包括在内：0°、90°、180°、270°。
每个目标位置在每个方向上测量5次。
- 测量行程≤90°，最少3个目标位置- 90° < 测量行程 ≤180°，最少5个目标位置- 测量行程 >180°，最少8个目标位置Tests for Rotary Axes Exceeding 360°行程大于360°的回转轴检验回转轴线行程超过360°至1800°（5R）时，在总测量行程上，可通过在每个方向对每转最少8个目标位置进行一次单向趋近检验。
Standard Test Cycle 标准检验循环方式Step Cycle 阶梯循环方式在检验中使用阶梯循环与使用标准检验循环所得到的结构可能不同。
在标准检验循环中，从相反方向趋近两端点目标位置的时间间隔长，而阶梯循环中从任一方向趋近每个目标位置的时间间隔短，但起点和终点目标位置的测量时间间隔较长。
数控机床验收报告
数控机床验收报告1. 引言数控机床是一种应用数控技术控制和操作的机床设备，具有自动化程度高、精度高等优点。
本报告旨在对所购买的数控机床进行验收，评估其性能和功能是否符合预期要求。
2. 验收标准根据合同约定，数控机床的验收标准如下：•精度要求：数控机床应能够达到合同约定的加工精度要求，包括定位精度、重复定位精度等。
•功能要求：数控机床应具备所需的加工功能，如铣削、钻孔、攻丝等。
•稳定性要求：数控机床应能够长时间稳定工作，避免出现故障或异常情况。
•操作要求：数控机床应具有用户友好的操作界面，操作人员能够方便地进行操作和编程。
3. 验收步骤3.1 视觉检查首先，对数控机床进行外观检查。
确认机床表面无明显划痕、变形等问题，并检查有无松动或破损的零部件。
同时，检查机床表面的润滑油是否足够，并且无泄漏现象。
3.2 加工精度测试接下来，进行加工精度的测试。
选择合适的加工刀具和工件进行加工，根据合同约定的加工精度要求进行测量。
对于定位精度，可以使用示波器等辅助工具进行测试；对于重复定位精度，可以进行多次加工同一工件，然后测量其加工结果是否相同。
3.3 功能测试在确认加工精度符合要求后，进行功能测试。
依次进行各种加工操作，如铣削、钻孔、攻丝等。
同时，测试各种附加功能，如自动换刀、自动测量等。
确保机床能够正常运行并完成所需的加工任务。
3.4 稳定性测试为了评估机床的稳定性，需要进行长时间的连续加工测试。
根据工艺要求，进行长时间的加工操作，并观察机床运行状态。
注意观察是否出现异常声音、过热等情况。
测试过程中，需要记录机床的工作时间、温度等数据。
3.5 操作测试最后，进行操作测试。
请一名有经验的操作人员进行机床的操作和编程，检查机床的操作界面是否简洁明了，是否容易上手。
通过操作测试，评估机床的易用性和用户体验。
4. 结论根据以上验收步骤，对数控机床进行全面的测试和评估。
经过测试，我们得出以下结论：•数控机床的外观良好，无明显划痕、变形等问题。
数控机床精度要求、检测方法和验收
数控机床精度要求、检测方法和验收一、几何精度工作台运动的真直度、各轴向间的垂直度、工作台与各运动方向的平行度、主轴锥孔面的偏摆、主轴中心与工作台面的垂直度等。
机床主体的几何精度验收工作通过单项静态精度检测工作来进行，其几何精度综合反映机床各关键零、部件及其组装后的综合几何形状误差。
在机床几何精度验收工作中，应注意以下几个问题。
①检测前，应按有关标准的规定，要求机床接通电源后，在预热状态下，使机床各坐标轴往复运动几次，主轴则按中等转速运转10～15min后，再进行具体检测。
②检测用量具、量仪的精度必须比所测机床主体的几何精度高1～2个等级，否则将影响到测量结果的可信度。
③检测过程中，应注意检测工具和检测方法可能对测量误差造成的影响，如百分表架的刚性、测微仪的重力及测量几何误差的方向（公差带的宽度或直径）等。
④机床几何精度中有较多项相互牵连，须在精调后一次性完成检测工作。
不允许调整一项检测一项，如果出现某一单项须经重新调整才合格的情况，一般要求应重新进行其整个几何精度的验收工作。
二、位置精度数控设备的位置精度是指机床各坐标轴在数控系统控制下运动时，各轴所能达到的位置精度（运动精度）。
数控设备的位置精度主要取决于数控系统和机械传动误差的大小。
数控设备各运动部件的位移是在数控系统的控制下并通过机械传动而完成的，各运动部件位移后能够达到的精度将直接反映出被加工零件所能达到的精度。
所以，位置精度检测是一项很重要的验收工作。
1．数控机床的位置精度主要包括以下几项：（1）定位精度；定位精度是指机床运行时，到达某一个位置的准确程度。
该项精度应该是一个系统性的误差，可以通过各种方法进行调整。
（2）重复定位精度；重复定位精度是指机床在运行时，反复到达某一个位置的准确程度。
该项精度对于数控机床则是一项偶然性误差，不能够通过调整参数来进行调整。
（3）反向误差反向误差是指机床在运行时，各轴在反向时产生的运行误差（4）原点复位精度2．检测方法（1）定位精度的检测对该项精度的检测一般在机床和工作台空载的条件下进行，并按有关国家（或国际）标准的规定，以激光测量为准。
