附录2 瑞得数字测图软件简介
数字测图(Digital Surveying and Mapping,DSM)系统
目录目录 (1)第一章绪论 (4)第二章概况 (5)1、任务概况 (5)2、测区概况 (5)3、作业时间 (5)第三章已有资料利用方案 (6)1、作业依据和已有测绘资料 (6)2、控制点资料 (7)1.1平面控制点资料 (7)1.2高程控制点 (7)1.3地图资料 (7)第四章平面及高程控制网的布设 (8)1、成图比例尺及等高距 (8)2、平面坐标与高程坐标系统的选择 (8)2.1平面坐标系及基准 (8)2.2高程基准 (8)3、主要精度指标 (8)4、控制网的布设 (9)4.1平面控制网 (9)4.2水准网 (11)第五章具体实施方案 (13)1、实施流程 (13)2、测量作业的原则 (14)3、平面控制测量 (14)3.1 水平角观测 (15)3.1.1水平角观测应符合的规定 (15)3.1.2水平角观测的测站作业应符合的规定 (16)3.1.3水平角观测误差超限处理 (16)3.1.4其他注意事项 (17)3.2 距离测量 (17)3.2.1仪器的选用及标称精度 (17)3.3 导线测量的精度分析 (18)4、高程控制测量 (18)第六章碎步测量 (19)1、全站仪测图方法与技术要求 (19)1.1全站仪测图的仪器安置及测站检核 (19)1.2 全站仪测图的测距长度规定 (20)1.3 数字地形图测绘需符合的要求 (20)1.4全站仪测图野外数据采集 (21)2、全站仪碎部点采集 (21)3、解析碎部点测量 (22)4、碎部点采集的特殊情况 (23)5、绘制测站草图及展点 (24)第七章内业计算 (25)1、闭合导线计算 (25)1.1角度闭合差的计算与调整 (25)1.2导线边方位角的推算 (26)1.3坐标增量计算 (26)1.4坐标增量闭合差的计算与调整 (26)1.5导线点坐标计算 (27)2、附合导线的计算 (27)第八章地形图绘制 (28)1、绘制流程 (28)2、内业数字化成图的步骤 (29)2.1数字化传输及展点 (29)3、地形图图廓整饰的要求 (33)第九章提交资料 (34)第十章成果展示 (34)结束语 (40)致谢 (41)参考文献 (42)数字测图(Digital Surveying and Mapping，DSM)系统是以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。
瑞得全站仪RTS操作手册适用于RTSARARAI
二、预备事项..................................................................................................... 3
四、项目管理................................................................................................... 18
4.1 新建项目................................................................................................ 18 4.2 打开项目................................................................................................ 19 4.3 删除项目................................................................................................ 19 4.4 另存为 ................................................................................................... 20 4.5 回收站 ................................................................................................... 20 4.6 项目信息................................................................................................ 20 4.7 导入 ....................................................................................................... 21 4.8 导出 ....................................................................................................... 21 4.9 关于 ....................................................................................................... 22
数字测图方法及软件的比较与分析

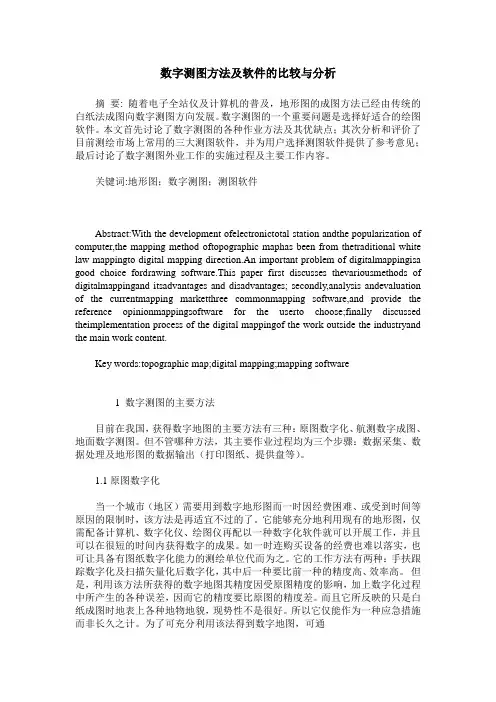

数字测图方法及软件的比较与分析摘要: 随着电子全站仪及计算机的普及，地形图的成图方法已经由传统的白纸法成图向数字测图方向发展。
数字测图的一个重要问题是选择好适合的绘图软件。
本文首先讨论了数字测图的各种作业方法及其优缺点；其次分析和评价了目前测绘市场上常用的三大测图软件，并为用户选择测图软件提供了参考意见；最后讨论了数字测图外业工作的实施过程及主要工作内容。
关键词:地形图；数字测图；测图软件Abstract:With the development ofelectronictotal station andthe popularization of computer,the mapping method oftopographic maphas been from thetraditional white law mappingto digital mapping direction.An important problem of digitalmappingisa good choice fordrawing software.This paper first discusses thevariousmethods of digitalmappingand itsadvantages and disadvantages; secondly,analysis andevaluation of the currentmapping marketthree commonmapping software,and provide the reference opinionmappingsoftware for the userto choose;finally discussed theimplementation process of the digital mappingof the work outside the industryand the main work content.Key words:topographic map;digital mapping;mapping software1 数字测图的主要方法目前在我国，获得数字地图的主要方法有三种：原图数字化、航测数字成图、地面数字测图。
数字测图基本方法
摄影测量数字测图法
总结词
高分辨率、非接触性
详细描述
摄影测量数字测图法是一种基于摄影技术的数字测图方法。通过航空或地面摄影获取地 形影像，然后利用摄影测量技术，提取地形点的三维坐标，并利用数据传输和处理技术， 将测量数据转化为数字地图。该方法具有高分辨率和非接触性的特点，适用于难以接触
的地区或危险地形的测量。
精度要求
数字测图对测量精度的要求很高，包括平面精度和高度精度 。平面精度指地形图中地物点的相对位置精度，高度精度指 地形图中地貌点的绝对高程精度。
误差来源
数字测图的误差来源主要包括仪器误差、人为误差和环境误 差。仪器误差包括全站仪、GPS等测量仪器的误差，人为误 差包括观测和记录误差，环境误差包括大气折射、地球曲率 等影响。
REPORTING
WENKU DESIGN
数字测图的基本概念
数字测图
利用全站仪、GPS等测量仪器， 获取地形、地物等空间信息，通 过计算机软件处理，最终以数字
形式表示地形图的测量方法。
数字地图
以数字形式存储和表示地形图的地 图，可以通过计算机软件进行显示、 编辑和处理。
数字测图系统
由测量仪器、数据采集和处理软件、 计算机硬件和软件等组成的系统， 用于实现数字测图。
GPS-RTK数字测图法
总结词
覆盖广、实时动态
详细描述
GPS-RTK数字测图法是一种基于全球定位系统（GPS）技术的数字测图方法。通过实时动态差分（RTK） 技术，能够实时获取地形点的三维坐标，并利用数据传输和处理技术，将测量数据转化为数字地图。该方 法具有覆盖范围广、实时动态的特点，适用于大规模的地形测量和地图更新。
扩展性原则
选择的数字测图软件和硬件设备应具 有一定的扩展性，以便于未来升级和 扩展功能。
数字测图重点总结
数字测图重点总结数字测图重点总结1.数字测图的概念：广义的概念，数字测图就是制作以数字形式表示的地图的方法和过程，包括全野外数字测图，地图数字化成图、摄影测量和遥感数字测图。
狭义的概念，数字测图指全野外数字测图。
2.数字测图的基本思想：将地面上的地形和地理要素转换成数字量，然后由计算机对其进行处理，得到内容丰富的电子地图，需要时由图形输出设备输出地形图或各种专题地图。
3.数字测图技术的特点：1，精度高。
2，自动化程度高，劳动强度小。
3，更新方便快捷。
4，便于保存和管理。
5，便于应用。
6，易已与发布和实现远程传输。
4.数字测图技术的发展：1，内外业作业独立阶段。
2，内外业一体化阶段。
5.数字测图的发展趋势：1，全站仪自动跟踪测量模式2，GPS测量模式3，野外数字摄影测量模式。
6.数字测图系统的硬件组成：测绘类硬件（主要指用于外业数据采集的各种测绘仪器）、计算机类硬件（用于内业处理的计算机及其标准外设）。
计算机、全站仪、数字化仪、扫描仪、绘图仪、GPS接收机、电子手簿。
7.数字测图系统的软件组成：系统软件（操作系统，如windows）、支撑软件（如计算机辅助设计软件AutoCAD）、专用软件（实现数字化成图功能的应用软件）8.数字测图的作业模式：1，数字测记模式（野外数据采集，室内数据成图）2，电子平板测绘模式（全站仪+便携机+相应测图软件实施的外业测图模式）3，地图数字化模式（用数字化仪或扫描仪在测区原有纸质地形图基础上进行数据采集的模式）。
9.测量坐标系：坐标参考系统分为天球坐标系（用于研究天体和人造卫星的定位和运动）和地球坐标系（或称地固坐标系，用于研究地球上物体的定位于运动）10.地固坐标系分为地心坐标系（原点和地球质心重合）和参心坐标系（原点和参考椭球中心重合）。
11.无论地心坐标系还是参心坐标系都可分为空间直角坐标系和大地坐标系。
12.1954年北京坐标系的特点：1，属参心大地坐标系2，采用克拉索夫斯基椭球的两个几何参数3，大地原点在原苏联的普尔科沃4，采用多点定位法进行定位5，高程基准为1956年青岛验潮站求出的黄海平均海水面6，高程异常以原苏联1955年大地水准面重新平差结果为起算数据，按我国天文水准路线推算而得。
2.3数字测图软件系统介绍
测绘软件对于一个测绘单位而言，数字测图的一个重要问题是选择好适合于本单位使用的绘图软件。
因为往往地这个单位用起来很好的软件，到了别的单位却不一定适用，所以每个单位对于软件的选择问题应具体问题具体分析，不能人云亦云。
衡量一个成图软件的标准，首先要看该软件是否适合本单位的实际情况；二要看其可操作性，是否界面友好，简便易学等等；三要看其的提供的功能是否适合于本单位。
现在市场上的测绘软件主要有：一是以清华山维公司；二是武汉瑞得公司；三是安徽省测绘科研所“DMAPS成图系统”；四是广州南方测绘仪器公司的CASS系列与SCS系列。
而对于已经熟悉AUTO CAD的用户而言，“DMAPS成图系统”和CASS 系列是一个不错的选择，因为它们是基于AUTO CAD平台开发的，AUTO CAD的所有功能它都可以用，而AUTO CAD则是世界上大家所共认的绘图平台，其编辑功能是有目共睹的。
CASS与DMAPS的功能差不多，各有所长。
DMAPS 的内核占有优势，CASS的功能覆盖面和服务略胜一筹。
当然，以上这些软件的功能会随着时间的推移而逐步完善。
对这些软件的评价只是本人的一家之言。
Cass测图系统简介CASS软件是广州南方测绘仪器有限公司基于CAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能为一体的软件系统。
自CASS软件推出以来，软件销量超过18000套，市场占有率遥遥领先，已经成为业内应用最广、使用最方便快捷的软件品牌。
也是用户量最大、升级最快、服务最好的主流成图和土石方计算软件系统。
CASS软件经过十几年的稳定发展，市场和技术十分成熟，用户遍及全国各地，涵盖了测绘、国土、规划、房产、市政、环保、地质、交通、水利、电力、矿山及相关行业，得到了用户的一致好评。
运行平台CASS采用全球公认的最优秀图形与设计平台AutoCAD，跟随和应用AutoCAD的最新技术成果并积累了丰富的开发经验，CASS2008提供三个安装台，支持AutoCAD2002至AutoCAD2008版本，图式依照最新标准GB/T20257.1-2007。
测绘技术使用教程之数字测图制图技术与应用指南
测绘技术使用教程之数字测图制图技术与应用指南随着科技的不断发展，测绘技术也逐渐实现了数字化。
数字测图制图技术作为其中的重要组成部分，正得到越来越广泛的应用。
本文将为读者介绍数字测图制图技术的基本概念和应用指南，帮助读者更好地了解和掌握这一技术。
一、数字测图制图技术的基本概念数字测图制图技术是指利用计算机和相关软件辅助进行地图和测绘图件的制作、编辑和管理的一种测绘技术。
相比传统的手绘制图方式，数字测图制图技术具有速度快、精度高、效果好等优势，并且可以便于数据管理和更新。
数字测图制图技术的基本原理是将地理信息数据转化为数字形式，以实现地理空间数据的存储、分析、处理和展示。
在数字测图制图过程中，需要借助测绘仪器设备、地理信息系统和计算机软件等工具，将采集到的观测数据和图形要素转化为数字数据。
二、数字测图制图技术的应用指南1. 数据采集与处理在进行数字测图制图之前，首先需要进行数据采集。
数据采集可以通过现场测量和遥感技术来获取，如使用全球定位系统（GPS）测量现场数据，利用航空影像进行遥感测量等。
采集到的数据可以是点、线、面以及各种属性数据。
采集到的数据需要进行处理和清洗，以确保数据的准确性和完整性。
这一步骤需要借助计算机软件来进行数据的校正、配准、重组等操作。
2. 数据转化与数据库建立在数据采集和处理完成后，需要将数据转化为数字形式，并建立相应的数据库。
数据转化可以通过扫描纸质地图或使用测绘仪器进行数字化绘制等方式实现。
建立数据库可以采用数据库管理系统（DBMS）来管理数据，以便于数据的存储、查询和更新等操作。
3. 制图与输出在数据转化和数据库建立完成后，可以进行数字制图。
制图过程中，可以根据需求选择不同的地图投影和坐标系统，并进行符号化、标注、图层设置等操作，以实现地图的美观和易读性。
最后，可以通过打印机、绘图仪等设备将制作好的地图输出。
4. 地图更新与管理随着时空数据的不断变化，地图需要定期进行更新和管理。
【VIP专享】数字测图讲义精华版
20 世纪 60 年代初，遥感技术随着空间科学的发展面兴起。70 年代美国地球资源卫星上 天后，遥感技术获得了极为广泛的应用。在遥感技术中除了使用对可见光摄影的框幅式黑白 摄影机，还使用彩色或彩红外摄影机、全景摄影机、红外扫描仪、雷达、CCD 推扫式行扫 描仪和矩阵数字摄影机等，它们能提供比原先黑白像片更丰富的影像信息。
在各种地图中，用来准确描述地貌形态的是等高线地图。用等高线来表达地形表面起伏 可追溯到 18 世纪，它的方便性和直观性使得人们认为在制图学的历史上等高线是一项最重 要的发明。在等高线地形图上，所有的地形信息都正交地投影在水平面上，用线划或符号表 示成比例缩小后的地物，而地物高度和地形起伏的信息则有选择地用等高线进行表达。
人类在很早以前就开始想方设法来描述自己所熟悉的地表现象，绘图是最古老的一种， 但仅是很粗略地反映所见到的地形景观，但这些信息反映的主要是对象的形态特征和色彩特 征，定量的描述则非常有限。
另外一种古老而有效并一直沿用至今的精确表达地表现象的方式是地图。地图对人类社 会发展的作用如同语言和文字对社会发展的作用一样，具有不言而喻的重要性。地图是记录 和传达关于自然世界、社会和人文的位置与空间特性信息最卓越的工具。早期地图用半符号、 半写景的方法来表示地形，实现了在各种二维介质平面上对实际的三维地形表面的表示和描 述。现代地图按照一定的数学法则，运用符号系统概括地将地面上各种自然和社会现象表示 在平面上。地图具有三个基本的特性：数学法则性、制图综合性和内容符号性。现代地图的 最大优点在于具有可量测性。
数字测图技术概述
距离直线交会法
A，B，C为已知碎部 2 d D AC cos A Di2 D AC sin 2 A 点，欲测1，2，3，…， i各点，量取C至各待测 点的距离D1，D2， D3，…，Di即可求出 各点的坐标：
X i X A d cos AB Yi Y A d sin AB
编码法采集数据及程序设计方法
一·在测区现场将碎部点的坐标位置和其所属地物编码及测点间 的连接关系同时记录到电子记录器中，即代码输入方法。 外业简码作业方案 Ⅰ.对于所测地物的第一点，其操作码输入地物代码，可用自定义的、易于记 忆的代表地物要素的简码，如：加固坎用“K1”表示。 Ⅱ.连续观测某一地物时，操作码为“+”“-”。其中“+”号表示连线依测点 顺序进行，“-”号表示连线依测点顺序相反的方向进行。 Ⅲ.交叉观察不同地物时，操作码为“n+”或“n-”。其中，“+”、“-”号 的意义同上，n表示该点应与以上n个点前面的店相连（n=当前点号-连接点 号-1，即跳点数）。还可以用“+A$”或“-A$”标志断点，A$是任意助记 字符，当A$一对断点出现后，可重复使用A$字符。 Ⅳ.观测平行目标时，操作码为“P”或“nP”。其中，“P”的含义为通过该 点所画得符号应与上点所在地物的符号平行且同类，“nP”的含义为通过 该点所画的符号应与以上跳过n个点后的点所在的符号平行且同类，对于带 齿牙线的坎类符号，将会自动识别是堤还是沟。 Ⅴ.若要对同一点赋予两类代码信息，应重测一次或重新生成一个点，分别赋 予不同的代码。 二·将外业数据整理成如DRAW.dat相同的格式，然后基于 DRAW.dat就可以方便的在AutoCAD中设计自动绘图程序了，从而实现自动绘 图。
Xi k1 k 2 Y Y ( X X ) k A i A 1 i
附录2 瑞得数字测图软件简介
大气监测控制原理
出版社
理工分社
图形分层管理： 系统按符号类型分层， 用户可根据要求任意定义符号所在的图层 及图层的颜色、显示输出特性和层属性等。 符号库开放： RDMS提供了完整的符 号库，同时符号库对外开放，用户可根据 实际的需要任意添加或编辑符号。
5
大气监测控制原理
出版社
理工分社
注记灵活、方便： 灵活的注记方式使得图形注 记更加快捷、方便，用户可根据实际情况自由设臵 其显示、输出的状态。 动态属性连接： 用户可动态定义符号属性表， 并随时对属性值进行编辑。 等高线自动处理： 只要一点菜单，等高线随即 可得，自动断开处理、自动注记高程点和独创的自 动边界处理。同时也可指定某一区域生成或不生成 等高线。系统提供多种线条磨光、平滑功能；张力 样条系数用户可自动调整。
15
大气监测控制原理
出版社
理工分社
2)绘制地形图 图形的生成方式以“草图法”为例，RDMS安装之后，打开系统 界面，以一个简单的例子来说明地形图的成图过程。 ①数据准备全站仪采集的数据通过相应的传输软件下载以后， 要把全站仪数据的格式转化为RDMS系统数据格式。移动鼠标至“工 具”项的“全站仪数据转换”项，该处以高亮度（深蓝）显示，按左 键，出现如附图2-7所示的对话框。根据所采集数据的仪器，选择相应 的格式，原文件时全站仪数据下载下来以后存放的位臵，目标文件是 格式转换以后数据存放的位臵。选好以后，点击“转换”按钮，即可 。
16大气监测控制原理出版社理工分社②内业成图 “草图法”工作方式要求外业工作时，除了测量员和跑尺员外， 还要安排一名绘草图的人员，在跑尺员跑尺时，绘图员要标注出所测 的是什么地物（属性信息）及记下所测点的点号（位臵信息），在测 量过程中要和测量员及时联系，使草图上标注的某点点号要和全站仪 里记录的点号一致，而在测量每一个碎部点时不用在电子手簿或全站 仪里输入地物编码，故又称为“无码方式”。 a.导入数据导入数据的作用是根据采集的坐标数据文件，把数 据展绘到屏幕显示区域。首先移动鼠标至“文件”项，按左键，即出 现如附图28下拉菜单。
数字化测图概述
第一章 数字化测图概述
数字地形图是以数字形式描述地形图要素的属性、 定位和关系信息的数据集合，是存储具有直 接存取性能介质（磁盘、硬盘和光盘等）上的关 联数据文件。（也称电子地图）
精品PPT
第一章 数字化测图概述
数字地形图与传统地形图 的区别
➢ (1)数字地形图的载体不是纸张而是适合 于计算机存取的软盘、硬盘和光盘等。
精品PPT
第一章 数字化测图概述
§1.2 数字化测图的构成 (gòuchéng)
• 数字测图系统是指实现(shíxiàn)数字化测 图功能的所有因素的集合，广义地讲，数 字测图系统是硬件、软件、人员和数据的 总和。
精品PPT
第一章 数字化测图概述
1.2.1 数字测图系统的硬件
➢ 1）计算机
算机管理，将数宇化成图与数字地形图的管埋功能集成在
一起，使用极其万便。
精品PPT
第一章 数字化测图概述
➢ 5）便于应用
➢
地形图测绘是测绘工作的一项基础性工作，它的
主要目的是为工程设计、规划或各级国土信息管理部
门提供基础信息，目前，随着计算机应用的日
益普及，工程设计与规划部门大都采用了计算
➢ (4)数字地形图的使用必须借助于计算机及其配 套的外部设备。
精品PPT
第一章 数字化测图概述
地形图是为满足城市和工程建设的需要而施测 的。随着经济的发展，城市的复杂性 日益增长，城 市人口的密集带来住宅(zhùzhái)、交通和各种管线的 迅速增加。城市各管理部门迫 切要求有城市环境的 综合信息系统，也就是需要建立城市地理信息系统。 而城市测绘工 作所提供的地形图和其它测量成果资 料是城市地理信息系统酌基础。为适应建立城市地 埋信息系统的需要，从事城市测量的测绘部门应该 提供数字形式的地形图。
测绘工程技术专业测量数据处理软件使用指南测量数据处理软件的操作指导
测绘工程技术专业测量数据处理软件使用指南测量数据处理软件的操作指导测绘工程技术专业测量数据处理软件使用指南引言：测绘工程技术专业中，测量数据处理软件是必不可少的工具。
通过使用这些软件，我们可以更加高效地处理和分析测量数据，提高工作效率。
本文将为您提供测量数据处理软件的操作指导，帮助您快速上手并掌握使用技巧。
第一部分：测量数据处理软件的基本操作在开始使用测量数据处理软件之前，首先需要了解一些基本操作。
以下是针对常见测量数据处理软件的通用指南。
1. 安装软件：插入安装光盘或下载安装文件，并按照提示完成安装过程。
确保系统满足软件的最低配置要求。
2. 打开软件：双击软件图标或通过开始菜单打开软件。
等待软件加载完成。
3. 创建新项目：在软件界面上找到并点击“新建项目”按钮，根据提示填写项目名称和相关信息。
4. 导入测量数据：在软件界面上找到并点击“导入数据”按钮，选择存储测量数据的文件夹，并选择要导入的数据文件。
根据需要选择数据导入方式，如批量导入或逐个导入。
5. 数据预处理：对导入的测量数据进行预处理，包括数据校正、滤波、去噪等。
根据软件提供的功能，选择合适的处理方法，并进行相应设置。
6. 数据编辑：对处理后的数据进行编辑，如添加标注、删除异常数据点等。
根据软件提供的编辑工具，进行相应操作。
7. 数据分析：利用软件提供的分析功能，对测量数据进行进一步的处理和分析，如绘制图表、计算统计量等。
根据需要选择相应的分析方法，并进行设置。
8. 数据输出：在数据处理和分析完成后，通过软件提供的功能将结果输出，如导出图表、生成报告等。
根据需要选择相应的输出格式，并进行相应设置。
第二部分：测量数据处理软件的高级功能除了基本操作外，测量数据处理软件还提供了一些高级功能，以满足更加复杂的数据处理需求。
以下是一些常见的高级功能介绍。
1. 数据配准：当测量数据涉及多个测量设备或多个时间点时，需要进行数据配准以保证数据的准确性。
数字测图完整版
二、地形图的分类按内容：普通地图专题图按比例尺：大比例尺：1：500---1：5000中比例尺：1：1万---1：10万小比例尺：1：20万---1：100万引：分幅：为了便于测绘、制作、管理和使用地形图，将地形图划分为适宜的单幅地形土，并进行系统编号，这项工作称为地形图的分幅与编号。
梯形：中、小比例尺：按经纬度矩形：大比例尺：按坐标线二、地形图图式1、地物符号：用来表示地物的类别、形状、大小及其位置。
比例符号：能按比例缩绘表示的：按几何形状描绘其边界，房屋、江河、森林、果园。
非比例符号：不能按比例缩绘：用地物符号表示在其中心位置控制点、独立树、烟囱等。
半比例符号：能半依比例缩绘：长度按比例尺缩绘，宽度以相应符号表示。
道路、河流、管道等。
引：控制测量：碎部测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。
地物特征点：交点、拐点、中心点地貌特征点：方向变化线、坡度变化线上的变换点。
传统测图：平板仪测图、经纬仪测图，根据碎部点的坐标手工绘制成图，周期长，精度低，适于小区域大比例尺测图。
航空摄影测量：航空摄影像片—内业制作，适于大面积地形测图数字测图：地面数字测图，数字摄影测图和地图数字化。
利用采集到的数据进行计算机处理，自动生成电子地图。
一、碎部点测量方法1、极坐标法在已知点上架设全站仪，观测已知测站点到碎部点的角度、距离，进而计算碎部点的平面直角坐标。
极角极径3）平板仪测图方法①安置平板仪：对点(对中)：使地面控制点与图上相应点在同一垂直线上。
整平：使平板表面水平。
定向：使图纸上已知方向线与实地方向线一致。
②测绘特征点：用照准仪直尺斜边紧贴图上的a点，照准碎部点上所立的尺子。
计算出碎部点与测站间的水平距离。
在直尺斜边上，根据计算的水平距离，按比例尺点出碎部点的位置。
③勾绘地物：按地物符号平滑连接。
4、航空摄影测量摄影测量：在不同的位置对同一物体进行摄影得到影像，然后用摄影测量内业仪器对影像进行处理，从而得到物体的坐标。
瑞得GPS处理软件525
瑞得GPS应用软件系列GPS 处理软件操作手册第一版瑞得仪器仪器有限公司二○○九年五月目录目录第一章简介和安装 (1)§1.1简介和计算机配置要求 (1)§1.1.1 软件简介 (1)§1.1.2 软件运行环境和计算机配置要求 (1)§1.2软件安装步骤 (2)§1.3软件启动和操作步骤 (4)第二章软件功能和菜单 (7)§2.1软件基本功能和界面 (7)§2.1.1 主要功能： (7)§2.1.2 主界面 (7)§2.2文件 (9)§2.3数据输入 (9)§2.4基线解算 (12)§2.5平差处理 (14)§2.6成果 (16)§2.7工具 (18)§2.8查看 (20)§2.9设置 (21)§2.10帮助 (22)§2.11星历预报 (23)第三章典型算例 (25)§3.1处理基本步骤 (25)§3.1.1 新建工程 (25)§3.1.2 增加观测数据 (26)§3.1.3 解算基线 (27)§3.1.4 检查闭合环和重复基线 (30)§3.1.5 网平差及高程拟合 (31)§3.1.6 平差成果输出或者打印 (32)§3.2特例处理 (32)§3.2.1 特例处理 (33)第四章使用提示和注意事项 (38)§4.1基线向量处理条件设置原则 (38)§4.2外业成果质量检核标准 (39)1目录2 §4.3平差条件、基线向量的选择 (40)§4.4平差成果质量检验 (42)§4.5GPS网外部检核方法 (44)第五章动态后处理差分软件 (48)§5.1后差分系统简介和软件安装 (48)§5.1.1 系统简介 (48)§5.2软件启动和初步使用 (49)§5.3软件功能和菜单介绍 (50)§5.3.1 软件功能 (50)§5.3.2 主要菜单及功能介绍 (50)§5.4软件使用典型算例 (51)第六章瑞得接收机数据下载 (57)§6.1数据传输软件简介和界面 (57)§6.1.1 菜单项 (57)§6.1.2 工具栏 (60)§6.1.3 状态栏 (61)§6.1.4 程序视窗 (62)§6.2如何进行数据传输 (62)§6.3数据传输软件的扩展作用 (63)§6.3.1 如何输入注册码 (63)§6.3.2 检测注册码 (64)§6.3.3 设置功能 (64)附录Ａ有关专业术语注释 (65)附录B 联系方式 (67)第一章 简介和安装1第一章 简介和安装§1.1 简介和计算机配置要求§1.1.1 软件简介GPSADJ 基线处理与平差软件主要是对GPS 星历数据进行基线处理，并将结果进行约束整网平差，得出控制网最后成果。
第四章 数字测图软件应用
4.2 地面数字测图成图流程
设置比例尺 展绘碎部点 对照草图 地物编辑 生成等高线 子区拼接 图幅裁剪 打印输出` 图幅整饰
4.3 光栅数据屏幕矢量化成图流程
设置比例尺 插入光栅数据 几何纠正 光栅配准 屏幕矢量化 图幅拼接 打印输出 图幅整饰
地形要素的编码
编码的目的
便于数字测图软件及GIS软件识别与处理(采集, 检索,分析,输出和数据交换)
地形图的输出和打印
文件输出
DWG文件格式输出 DXF文件格式输出 光栅文件格式输出(Plot)
打印输出
页面设置(PageSetup) 模型空间打印输出(Plot) 图纸空间打印输出 (TileMode,MView,Pspace,Mspace,Plot)
�
绘制等高线
自动生成等高线流程
指定 建模区域 搜索地形点, 地性线 构建TIN 内插等高线 光滑处理 注记高程 展绘高程点
光栅数据几何纠正模型
线性变换
X = m( x cos α y sin α ) + A0 Y = m( x sin α + y cos α ) + B0
X = A1 x B1 y + A0 Y = B1 x + A1 y + B0
水系及其附属设施
地形要素的编码
CAD中编码管理的实现
厚度(Thickness)图形属性中存储编码信息 扩展数据(XData)中存储编码信息
地形要素编辑中的注意事项
保证数据的完整性
图面合理 图层,编码,符号应符合技术规范要求 杜绝自相交,重复,毛刺,缺口现象的出现
注意线状要素的方向性 屏幕矢量化时DRG缩放比例应适中
适用性 唯一性 稳定性 可扩展性
