电力电容器试验方法
电力电容器试验
电容器基础知识
电力电容器的分类和用途
电力电容器可分为电力电容器和电力电容器装置两大类， 电力电容器包括： 并联电容器：用于电力系统中无功补偿，补偿负荷的感性电 流，减小线路损耗， 调节无功平衡 交流滤波电容器：与滤波电抗器组成滤波回路，滤除系统系 统谐波。 串联电容器：串联于电力系统中，补偿线路电感，稳定系统 电压,提高输送容量。 耦合电容器：用于电力载波的高频通路。 直流滤波电容器：消除直流输电系统中，整流设备产生的纹 波或谐波。 断路器电容器：并于断路器断口上，均匀断口之间的电压。
电容器损耗
• 电容器的额定电压与其他设备不同，其额定电压不等于系 统额定电压，主要原因是电容器的额定电压与容量和成本 直接有关，额定电压的确定决定于系统的最高运行电压、 串联电抗器的电抗率、系统的谐波水平等。 • 电容器损耗： 电容器内消耗的有功功率，对于单元电容器，由电介 质、内部熔丝、内部放电器件、连接件等产生的损耗。对 于电容器组，由单元、外部熔断器、母线、放电电阻和阻 尼电抗器等产生的损耗。 • 电容器的损耗角正切值 在规定的正弦交流电压和频率下，电容器的等效串联 电阻与容抗之比，这里为电容器的内部介质损耗。
• 的两个出线是通过安装在电容器箱壳顶部的两个对壳绝缘 的套管引出的，而单套管电容器的两个出线只有其中的一 个是通过对壳绝缘的套管引出的，而另一个出线则通过接 壳的方式从箱壳的接线端引出。
电容器的早期损坏
• 电容器的技术性能取决于两个方面：其一是电容 器的绝缘介质，介质的优劣。由于电容器的极间 介质的场强直接决定着电容器的容量的大小，所 以，在所有的电器设备中，电容器的场强是最高 的，所以电容器对制造工艺要求也是最高的。 • 这里要说明的一点是，由于电容器的场强较高， 极间介质较薄，电容器早期少量的损坏应是一种 正常现象。 • 由于国内电容器行业制造设备和工艺的进步，有 力地保证了产品质量的稳定提高。
电力电容器交接试验记录

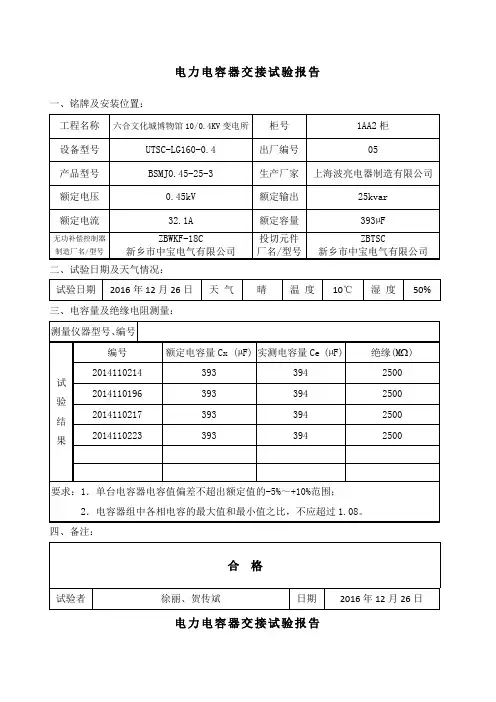

电力电容器交接试验报告一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：
电力电容器交接试验报告
一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：
电力电容器交接试验报告一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：
电力电容器交接试验报告一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：
电力电容器交接试验报告一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：
电力电容器交接试验报告一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：
电力电容器交接试验报告一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：
电力电容器交接试验报告一、铭牌及安装位置：
二、试验日期及天气情况：
三、电容量及绝缘电阻测量：
四、备注：。
11电力电容器试验方法解析
2 电力电容器在电力生产中的作用 2.1 并联电容器 (移相电容器)
用于电力负荷无功补偿。在用户负荷中存在大
量的无功功率，如感应电动机、变压器中的励磁功
率、输电线路电感消耗的无功功率等。无功电流在
输电线路中传输时，就会在线路、配电变压器的导
线电阻中产生损耗，造成不必要的浪费。表征系统
有功功率和视在功率比例的参数为功率因数，功率
现以下图为例，说明常用的各种调压措施所依据的基本 原理：
略去电力线路的电容功率、变压器的励磁功率和网络的功率损 耗。变压器参数已归算到高压侧。负荷节点b 的电压为：
电力电容器试验方法
1. 基本概念
1.1 电容器（Capacitor） 电容器由两块平行极板（铝箔）和极板间的绝缘材料 所组成： 作用：存储和释放电荷的器件（充电和放电）
图1.1 电容器结构
电工符号：C 电路符号：
电容量的基本单位：法拉（F）
常用单位：
微法（μF）
纳法（nF） 皮法（ PF） 1F =106μF =109 nF =1012 PF 1 μF =1000 nF
图1.5 L、C并联电路
并联谐振电路中电压和电流的关系为：
I IR
U I RB
(1.7)
(1.8)
1.4.5 电路谐振的条件 电路谐振的条件是容抗与感抗相等，即XL=XC 或：ωL=1/ωC，整理后可得谐振条件为：
1 f 2 LC
(1.9)
从上式可知，通过调整电感L或电容C或调整频率 f，都可以使试验回路达到谐振的状态。 在谐振状态电路呈现纯电阻特性，电流的大小仅 与电压和电阻有关，相位差总是为零，即cosφ=1。
图1.4 L、C串联电路
当电容电压和电感电压大小相等时（即容抗等 于感抗时），就称为串联谐振状态，此时电路中合 成电抗电压为零，只剩下阻性电压。串联谐振回路 中的电压、电流关系为：
电 容 器 试 验

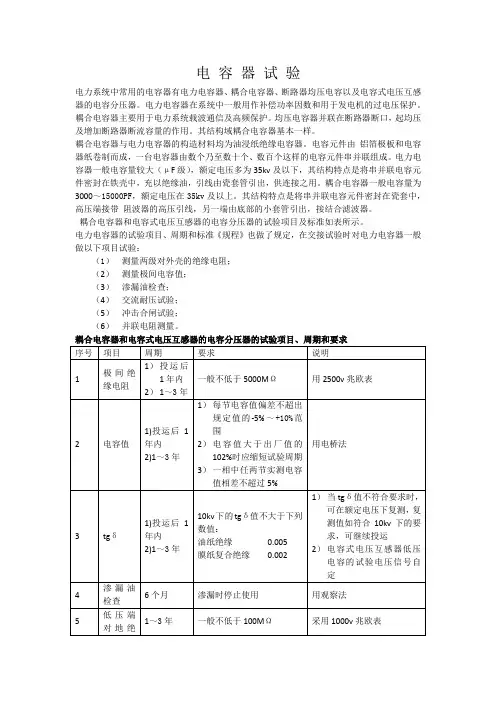

电容器试验电力系统中常用的电容器有电力电容器、耦合电容器、断路器均压电容以及电容式电压互感器的电容分压器。
电力电容器在系统中一般用作补偿功率因数和用于发电机的过电压保护。
耦合电容器主要用于电力系统载波通信及高频保护。
均压电容器并联在断路器断口，起均压及增加断路器断流容量的作用。
其结构域耦合电容器基本一样。
耦合电容器与电力电容器的构造材料均为油浸纸绝缘电容器。
电容元件由铝箔极板和电容器纸卷制而成，一台电容器由数个乃至数十个、数百个这样的电容元件串并联组成。
电力电容器一般电容量较大（μF级），额定电压多为35kv及以下，其结构特点是将串并联电容元件密封在铁壳中，充以绝缘油，引线由瓷套管引出，供连接之用。
耦合电容器一般电容量为3000～15000PF，额定电压在35kv及以上。
其结构特点是将串并联电容元件密封在瓷套中，高压端接带阻波器的高压引线，另一端由底部的小套管引出，接结合滤波器。
耦合电容器和电容式电压互感器的电容分压器的试验项目及标准如表所示。
电力电容器的试验项目、周期和标准《规程》也做了规定，在交接试验时对电力电容器一般做以下项目试验：（1）测量两级对外壳的绝缘电阻；（2）测量极间电容值；（3）渗漏油检查；（4）交流耐压试验；（5）冲击合闸试验；（6）并联电阻测量。
测量绝缘电阻测量绝缘电阻的目的主要是初步判断耦合电容器的两级及电力电容器两极对外壳之间的绝缘状况，测量时用2500v兆欧表。
摇测耦合电容器小套管对地绝缘电阻时用1000V兆欧表。
测量接线如图所示测量结果应与历次测量值及经验值比较，进行分析判断，测量时应注意：○1测量前后对电容器两级之间，两极与地之间，均应充分放电，尤其对电力电容器应直接从两个引出端上直接放电，而不应尽在连接板上对地放电。
因为大多数电力电容器两极与连接板连接时均串有熔断器，若某电力电容器上熔断器熔断，在连接板上放电不一定能将该电力电容器上所储存电荷放完。
○2应按大容量试品的绝缘电阻测量方法摇测电容器，在摇测过程中，应在未断开兆欧表以前，不停止摇动手柄，防止反充电损坏兆欧表。
高电压设备测试试验之电力电容器试验
介损测量方法
正接线
试品不接地，桥体E端接地，在需要屏蔽的场合， E端也可用于屏蔽。此时桥体处于地电位，R3、 C4可安全调节。 各种介损测试仪器正接线接线方法基本一致。
介损测量方法
反接线
这是一种标准反接线接法，在试品接地，桥体 U端接地，E端为高压端，在需要屏蔽的场合， E端也可用于屏蔽。此时桥体处于高电位，R3、 C4需要通过绝缘杆调节。 这种方式桥体处于高电位，仪器内部高低压之 间需要做好绝缘防护措施。
电容值的测量
测量电容之前，一定要将 电容放电，即拆下电容后将 电容两端短路。
电压电流表法
电压电流表法其接线如图1所示，测量 时使用0.5级的电压表和毫安表。当外加 的交流电压为U，流过电容器电流为I时， 有l=ωUC 故C=I/ωU 式中:C是所测的 电容量，I是电流表值，ω是电源角频率。
电压电流表法
三 运行前的调整和试验：
1.开关相(用户百)运行面的测整和检验，可参见安装使用说明书的有关要求 进行。 2.照使用说明书检查其动作是否灵敬可靠。 3.操作隔离开关和按地开关，检查是否动作灵话，按触是否良好，同时检查开关 触点接触是否良好、正确、可靠。 4.为了避免维电保护误动作，装置在厂内进行了容量平衡调整，相间及差动保护 段间的容量偏差已控制在允许的范围内，电容器应检查是否按照配排列进行的安 装。
电容器电容值测量规程及案例
在电力自动化系统中,电力 电容器使用十分广泛。它主 要向电力系统提供无功功率, 提高功率因素,减少线路损耗, 改善系统电压质量,增加输变 电设备的输电能力,适用于变 电站、高压直流输电、静止 无功补偿器和滤波器等,是电 力系统的重要设备。
电容值是指在给定电位差 下的电荷储藏量，记为C， 国际单位是法拉（F）。一 般来说，电荷在电场中会受 力而移动，当导体之间有了 介质，则阻碍了电荷移动而 使得电荷累积在导体上，造 成电荷的累积储存，储存的 电荷量则称为电容。
高电压设备试验方法
高电压设备试验方法1. 变压器及电抗器试验方法可采用超声波法、脉冲电流法及电、声综合法检测。
超声波法：在变压器（电抗器）内部一旦发生局部放电，就会产生超声波信号，以球面波形式向周围传播，只要在变压器（电抗器）箱壁外侧放置超声传感器，就可以接收到放电产生的超声波信号。
脉冲电流法：变压器（电抗器）的绕组与铁芯之间为绝缘材料，存在分布电容，而放电信号是几百千赫到几兆赫的高频信号，能通过该电容从绕组传到铁芯，在铁芯或夹件接地线上卡装高频电流传感器能够检测到局放脉冲信号。
电、声综合法检测是将脉冲电流法、超声波法综合使用（简称电、声综合检测法），该方法既能结合两种检测方法的优点，全面检测各种类型的放电信号，还能通过电、声之间的时间差来判断局部放电故障点的位置。
系统功能特点如下：1) 便携式，操作简单，对变压器（电抗器）无任何损害，检测对变压器（电抗器）设备的正常运行不产生任何影响。
2)采用电、声综合检测法，既能结合两种检测方法的优点，全面检测各种类型的放电信号，还能通过电、声之间的时间差来判断局部放电故障点的位置。
3) 通过多种抗干扰手段抑制了各种外部干扰，改善了信噪比，有效的提高了检测准确度。
4) 系统采用多通道数据采集，可对放电电信号、超声波信号、天线信号等多种类型的信号进行采集处理。
并综合利用天线门控抗干扰、数字与模拟混合滤波、动态带宽滤波、放电信号智能识别等抗干扰技术合理组合，实现强干扰环境下局部放电带电检测。
5) 即时测量、显示局部放电数据及放电波形，同时可对其进行保存，利用局部放电信号的特点进行危险性评估。
6) 对准备投运的变压器（电抗器）做交接试验时进行局部放电检测，保证安装质量。
7) 支持建档功能，建立变压器（电抗器）设备的内部缺陷档案，可对设备的运行状态有清楚的了解，可以决定设备停电检修的时间。
2.GIS局放试验方法采用特高频法和超声波法检测，可根据实际情况选择传感器类型，亦可多种检测方法同时使用。
电力电容器保护原理及逻辑试验过程
电力电容器保护原理及逻辑试验过程摘要：电能是现在工业生产的的主要能源和动力，是社会发展和进步必不可少的保障。
随着国民经济的高速发展和人民生活水平的不断提高，电力负荷显著增长，由此对供电可靠性的要求也越来越高。
在如此形势下，加强对电力系统的维护显得愈加重要，而继电保护正是最重要的保护手段之一。
本文首先介绍电力电容器继电保护几种主要的保护类型、保护原理和作用。
再根据继电保护实际工作情况，介绍了日常工作中继保人员如何完成电力电容器保护逻辑试验工作，包括具体步骤、操作方法和注意事项。
关键词：继电保护；电力电容器；逻辑试验1.导言随着国民经济和电力事业迅速发展，装机容量和电网规模在日益增大，人们对电力系统中设备的运行可靠性要求不断提高。
为了补充电力系统无功功率的不足，提高功率因数，改善供电质量，在变电站中广泛使用无功补偿并联电容器组。
电容器在运行中常发生过电流、过电压，为了避免电容器在运行中受到过电压、过电流的影响，研发出针对电容器的保护。
保护装置的作用是当电容器发生故障时，通过开关跳闸，隔离故障，将电容器退出运行。
继保人员需根据运行维护管理规定，定期对电容器进行检查，以便及时了解和掌握电容器的运行情况，采取有效措施，力争把故障消除在萌芽状态之中，从而保障电容器的安全运行。
2电力电容器继电保护基本概况2.1 电力电容器的故障类型电力电容器的故障分为内部故障和外部故障。
电力电容器组一般都是由多个电容器串并联组成，当单个电容器被击穿后，容易因两端电压升高导致其他电容器的连续击穿。
同时，内部电流增大，温度升高，可能引起漏油或者鼓肚甚至爆炸，【1】从而引发内部故障。
系统异常，发生外部故障时，容易导致电容器失压、过压，使得电容器温度过高，破坏其内部绝缘介质，威胁到电容器的安全运行。
【2】2.2电力电容器的保护针对电容器可能发生的故障，结合实际工作，本文主要采用四方生产的CSC-221系列电容器保护测控装置进行分析，说明保护的工作原理。
浅析煤矿6kV高压电网单相接地电容电流的测试原理及方法
图1
信号注入法测量配电网电容电流原理
2011 年 9 月
邓建忠： 浅析煤矿 6 kV 高压电网单相接地电容电流的测试原理及方法
第 20 卷第 9 期
± 2% ； 电源电压： 交流（ 220 ± 22 ） V， 50 Hz。 4． 2 测量方法 图 4 是配电网电容电流测量原理图， 其中： L A 、 LB 、 L C 分别为电压互感器 （ PT ） 三相的高压绕组， 二 Lb 、 L c 组成开口三角形； C A 、 CB 、 C C 为导 次绕组 L a 、 线三相对地电容。 测量仪向 PT 开口三角注入一个 LB 、 LC 则在 PT 的一次绕组 L A 、 一定频率的电流 i0 ， i2 、 i3 ， 中分别感应出三个电流 i1 、 这三个电流将分别 PT R 、 在 三相的一次绕组电阻 漏抗 X L 和导线对地 电容中产生压降。因此就可以依据电容与阻抗的关 系由仪器内置的软件系统准确地计算出系统的电容 电流。
1
煤矿高压电网单相接地电容电流的测试
பைடு நூலகம்电网单相接地电容电流的实际测定， 是为电网
单相接地故障和接地电容电流的综合治理与保护提 供依据， 所以测试数据的真实性及有效性尤为重要 。 为此须注意如下几点：
0530 收稿日期： 2011作者简介： 邓建忠（ 1972 － ） ， 男， 山西昔阳人， 工程师， 从事机电技术工作。
4
现场测量仪器及注意事项
单相接地电容电流测试仪器种类较多， 原理多 为母线 PT 注入信号法， 如 DRY － 2 型电容电流测试 仪。 4． 1 仪表适用范围 1 ～ 66 kV 中 性 点 不 接 地 电 网； 环 境 温 度： － 20 ～ 45 ℃ ； 测 量 范 围： 1 ～ 200 A； 测 量 误 差： 4． 4
电力电容器差电压及零序电压保护试验方法
电力电容器差电压及零序电压保护试验方法电力线路论文摘要]文章总结分析了电容器零压和差压保护传统的投产调试方法所存在的问题，提出了从电容器放电压变一次侧加压试验的方案，以提高电容器零序电压和差电压保护的可靠性及检验二次回路接线的正确性，确保电力系统的安全稳定运行。
[关键词]电容;电压;保护;试验;探讨（一）引言随着国民经济的快速发展，电力用户对电力供应的可靠性和电压质量的要求越来越高，为提高系统供电电压，降低设备、线路损耗，各种形式的无功补偿装置在电力系统中得到了广泛的应用。
因此，对变电所电力电容器保护进行正确的试验，保证电容器的正常安全运行至关重要。
（二）电力电容器组传统差压和零压保护的试验方法存在的问题由于电容器的零压或差压保护在电容器组正常运行时，其输出接近于0V，有可能存在电压回路开路保护拒动的事故，也可能存在电压回路误接线，保护误动的隐患。
如果电容器三相平衡配置，能提升电压质量稳定系统正常运行，熔断一只（或几只）将造成电容器中性点电压的偏移，达到整定值，差压或零压保护就会动作跳开高压开关。
因此，这两种电压保护在真正投运前，放电压变二次回路的接线正确性都需要通过送电进行验证，方法如下：1. 新电容器及保护带负荷试验时，首先进行对电容器冲击试验，观察正常。
电容器改试验，拆除一只（或几只）电容器熔丝（以下简称“拔熔丝”试验），再送电，测试零压或差压，以验证回路的正确性及定值的配置，一次系统多次操作带来安全风险，且时间长，工作效率低下。
这种试验方法对于传统的熔丝安装于电容器外部的安装形式才有效，但对于集合型电容器组，因内部配置多个熔断器，停电也不能单独拆除其内部的一只熔断器的安装形式（如上海思源电气有限公司生产的并联电容器成套装置，型号为TBB35-1200/334-ACW），电容器与连接排之间安装非常紧凑，就无法作零压或差压试验，来验证保护。
2. 专业分工导致试验方法存在纰漏。
由于高压试验工不熟悉继电保护的二次回路，试验只注重单个一次设备的电气性能，对二次回路正确性关心不够; 而继电保护工只对二次回路认真维护，对一次回路关心较少，导致压差保护和零差保护这样的重要保护投产调试操作麻烦，安全风险大。
电容式电压互感器工作原理及试验方法分析
电容式电压互感器工作原理及试验方法分析在当前电力系统中，电容式电压互感器应用较为广泛。
电容式电压互感器也称为CVT，其绝缘强度较高，成本较低，而且可以在线路兼具藕合电容或是载波通讯等特点，电容式电压互器器在电力系统中进行应用，有效地提高了电力系统运行的安全性和准确性。
文中从电容式电压互感器的优点入手，对电容式电压互感器工作原理进行了分析，并进一步对电容式电压互感器的工作原理进行了具体的立柱。
标签：电容式电压互感器；工作原理；试验方法前言随着电力系统电压等级的不断提升，电容式电压互感器的技术也越来越成熟。
相对于其他电压互感器来讲，电容式电压互感器不仅绝缘强度较高，而且其价格较低，可以有效地确保线路运行的安全性。
因此，当前电容式电压互感器应用越来越广泛。
1 电容式电压互感器的优点在当前高压及超高压电力系统产品中，电容式电压互感器应用较为广泛，这与电容式电压互感器自身所具有的独特性息息相关。
（1）在当前电力系统中，电容式电压互感器主要在35kV及以上的电力系统中进行应用，其不仅具有较高的耐电强度，而且绝缘裕度较大，能够有效地提高电力系统运行的可行性。
（2）电容式电压互感器采用的新型速饱和型阻尼器和非线性电抗线圈，在互感器运行过程中，阻尼器呈现开路的形态，当电压升高或是出现分频谐振时，电抗呈现出低阻性，能够有效地对铁磁谐振起到抑制作用，具有较好的阻尼效果。
（3）电容式电压互感器具有较好的顺应响应特性，当一次短路后，其二次剩余电压能够快速下降，在经断保护装置上具有非常好的适用性。
（4）利用电容式电压互感器可以将载波频率耦合到输电线上，可以在线路进行长途通信、测量及高频保护、遥控等等方面进行应用。
2 电容式电压互感器的工作原理电容式电压互感器主要由电容分压器（高压电容器C1和中压电容器C2）和电磁单元组成，其电气原理见图1。
2.1 电容分压器电容分压器主要组成部分为瓷套和若干耦合电容器，绝缘油存贮在瓷套内，为了确保油压力的稳定性，则需要利用钢制波纹管来保持不同环境的平衡性。
QC小组活动电力电容器交流耐压试验方法研探
中国电力建设行业QC成果评审资料500kV砚山串补站电力电容器交流耐压试验方法研探云南省送变电工程公司探索者调试QC小组(小组注册号：YSQC-2009-01)2010年05月一、工程概况500kV砚山串补站从2009年03月01日进场调试至投运带电，共用时25天，工期可谓相当紧张。
本期工程共有六相7米高的串补平台，每相有电容器240只，六相共计1440只。
根据国标《电气装置安装工程电气设备交接试验标准》（GB50150-2006），每只电力电容器必须进行现场交流耐压试验，试验量非常大。
而且，试验环境非常复杂，安全风险也较大，增加了试验的难度。
为了完成总进度要求，电容器试验的时间计划仅为3天。
如不能按期完成试验工作，后续的电容器组联接、整体平台试验、系统联调、串补站验收及投运等工作将会受到严重影响。
因此，调试所在进场前成立了电容器耐压试验技术QC小组展开活动。
二、小组概况1、小组情况表制表人：王俊制表日期：2009.01.112、QC小组历年获奖情况1）、多年来调试技术QC小组将质量改进这一子要素有机溶入工程中，现场攻关、持续改进，取得了丰硕的成果。
2）、2000年-2007年，我QC小组连续多次荣获“全国优秀质量管理小组成果奖”等成果：《提高220kV虹桥主变保护正确性》《确保500kV宝峰变管型母线制作、安装质量》《改造变频试验设备，提高超高压试验的可靠性》三、选择课题问题的提出电容器交流耐压试验需施加28.5kV高电压，必须在试验场所围设半径3米的安全试验区域。
常规试验方法的试验条件等方面不能满足现场要求现场，工程共有六相7米高的串补平台，每相有电容器240只，六相共计1440只。
可供试验设备摆放的区域不足3米宽。
并且，500kV砚山串补站的电力电容器已经安装在平台上。
如何使每一只电容器都经过耐压试验，保证试验过程安全、有效，试验时间完全满足工程进度计划要求，成为我们QC小组活动的关键。
本次QC 小组的研探目的，就是采用新方法使试验时间缩短在三天内完成。
电解电容试验标准
电解电容试验标准Q/WJBZ 宁波伟吉电力科技有限公司试验标准Q/WJBZ2015 电解电容试验标准2015-07-26发布2015-07-26实施宁波伟吉电力科技有限公司发布前言本试验标准由宁波伟吉电力科技有限公司质量部提出本试验标准由宁波伟吉电力科技有限公司质量部归口本试验标准起草部门：质量部、研发部、办公室本试验标准主要起草人：电解电容试验标准1 范围本试验标准规定了宁波伟吉电力有限公司对电解电容（包括铝电解电容、钽电解电容）的使用条件、电气性能、机械性能及环境性能等方面的技术要求和试验项目，规定了电解电容的验收标准。
本试验标准适用于本公司用电解电容的验收、定期确认、全性能检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.18 电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）GB/T 2423.28-2005 电工电子产品环境试验第2部分：试验方法试验T：锡焊GB/T 2423.32-2008 电工电子产品环境试验第2部分：试验方法试验Ta 润湿称量法可焊性GB/T 2471-1995 电阻器和电容器优先数系GB/T 2693-2001 电子设备用固定电容器第1部分：总规范GB/T 5993-2003 电子设备用固定电容器第4部分：固体和非固体电解质铝电容器GB/T 17215.211-2006 交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T2828.1 计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划3 检验工具高低温交变湿热试验箱盐雾试验箱游标卡尺LCR测试仪漏电流测试仪万用表4 技术要求4.1 包装要求包装设计应符合产品的性质、特点和储运条件。
包装箱应标示有制造厂名称、产品名称、产品型号、出厂日期、检验日期和包装数量。
电力电容器电压保护试验方法的探讨
电力电容器电压保护试验方法的探讨一、试验目标和依据二、试验内容和步骤1.静态试验：静态试验是指在电容器额定电压下，对其电压保护装置进行各种试验。
静态试验需要对电容器的电压保护值和动作时间进行检测和验证，以确保设备能够在电压超限时及时动作。
试验步骤包括：（1）测量电容器的放电电流和放电时间常数等参数。
（2）调整电压保护装置的参数，包括保护值和动作时间等。
（3）模拟电容器断电重合闸过程，并检测保护装置是否能够正常动作。
2.动态试验：动态试验是指在电容器投入、切除或电容器组变换运行过程中，对电容器的电压保护进行试验。
动态试验需要测试电容器的过电压和欠电压保护性能。
试验步骤包括：（1）模拟电容器组的投入、切除和变换过程，观察电容器的电压变化情况。
（2）对电容器组在投入、切除和变换过程中的过电压和欠电压进行检测和验证。
（3）检测保护装置的动作时间和动作方式。
三、试验装置和设备1.电容器试验装置：包括电容器组、控制机柜、继电保护及控制装置等。
2.电源装置：提供试验所需的电源电压。
3.测试仪器：包括数字电压表、电流表、示波器等，用于对电容器的电压、电流进行测量和分析。
4.试验设备：包括投入、切除和变换电容器组的设备。
四、试验结果评价和分析试验结果主要包括电容器的过电压和欠电压保护值、动作时间等。
根据试验结果，可以进行保护装置参数的调整和优化，以保证电容器的电压保护可靠性。
同时，还可以通过试验结果分析，对电容器的工作性能和保护装置的灵敏度进行评价。
五、注意事项1.在试验过程中，要严格遵守安全操作规程，确保试验过程的安全性。
2.在试验中要注意检查和保养试验装置和设备，以确保其正常运行。
3.试验结束后，需要对试验结果进行归档和整理，以备参考和分析。
综上所述，电力电容器电压保护试验方法的探讨主要包括试验目标和依据、试验内容和步骤、试验装置和设备、试验结果评价和分析等方面。
通过对电容器电压保护试验的深入研究和探讨，可以提高电容器的电压保护性能，确保电力系统的稳定运行。
11 电力电容器试验方法
电力电容器试验方法1.基本概念1.1 电容器（Capacitor）电容器由两块平行极板（铝箔）和极板间的绝缘材料所组成：作用：存储和释放电荷的器件（充电和放电）图1.1 电容器结构电工符号：C电路符号：电容量的基本单位：法拉（F）常用单位：微法（μF）纳法（nF）皮法（PF）1F =106μF =109nF =1012PF1 μF =1000 nF1 nF =1000 PF1.2电容器的电容电容量由下式决定：（1）平板式：式中：A —极板面积，m 2d —极板间距，mεr —极板间介质的相对介电系数（2）卷绕式采用卷绕式时，电容值近似等于该电容展开成平面时的一倍。
即：)F (10d 18AC 9r ⨯πε=)F (10d 36AC 9r ⨯πε=图1.2 卷绕式电容元件1.3常用电介质的分类1.3.1气体电介质(1)气体电介质的相对介电常数 r非常接近1；(2)电力电容器常用的气体电介质是六氟化硫）、氮气、空气等；（SF6SF6的特点：击穿强度：是空气的2～3倍。
在0.3MPa下与常温下的绝缘油相当；灭弧能力：约为空气的100倍；tanδ：在0.1MPa时<5×10-61.3.2固体电介质电力电容器中常用的固体电介质有如下几种：（1）电容器纸优点：浸渍性好，成本低，效益高，可实现自动化生产。
缺点：线膨胀系数大，易变形，电容量稳定性差，容易老化，耐热性低（＜80℃），机械强度低。
（2）塑料薄膜优点：耐电强度和机械强度高，体积电阻系数高，稳定性好。
缺点：难以浸渍，通过采取特殊的工艺，也可提高浸渍效果；或者做成干式电容器。
常用的塑料薄膜有：聚丙烯薄膜（简称PP膜）、聚脂薄膜等。
1.3.3液体电介质（1）天然液体电介质变压器油、电容器油、电缆油、蓖麻油等矿物油和植物油。
（2）合成化合物有异丙基联苯（IPB）、二芳基乙烷（PXE）、爱迪索油、二异丙基萘（KIS－400）、CPE等等，种类较多。
电力电容器结构与试验方法
2.2 串联电容器 用于输电线路无功补偿。输电线路存在一定的分
布电感，线路越长电感量越大，增加了线路的阻抗 和电压降。在输电线路中串联电容器后，电容上的 压降与电感上的压降互相抵消，从而减小了线路电 压降，加长了输电距离和输电能力，提高输电质量 和系统的稳定性。
6
2.3耦合电容器 用于高频通讯。电容器对高频信号呈现较低的阻抗， 所以能将混在工频电压中的通讯信号取出。
上； b．兆欧表建立电压后分别短接L、E端子和分开L、E
端子，兆欧表应显示零或无穷大； c．测量吸收比时记录15秒和60秒时的绝缘电阻；测量
极化指数时记录1分钟和10分钟的绝缘电阻值； d．测量后应将电容器两极对地短接放电5分钟以上。
19
6.4 电容量测量 （1）电压电流法 试验原理见图6.2。
图6.2 电压电流法测量电容量
低压并联电容器内部元件全部并联。
图3.3 电容器并联
11
12
并联后的总电容量为：
C总=C1+C2+……+Cn 如果C1=C2=……=Cn=CD 则：
(3.3)
C总=nCD
(3.4)
即：并联的电容元件数越多，总的电容量越大
13
4. 电容器试验项目（交接） （1）测量绝缘电阻； （2）测量耦合电容器、断路器电容器的tanδ及电容 值；对电容器组，还应测量各相、各臂及总电容值； （3）500kV耦合电容器的局部放电试验（对绝缘有 怀疑时）； （4）并联电容器交流耐压试验； （5）冲击合闸试验
耦合电容器的芯子是由多个元件串联组成。
图3.1 电容器串联
8
图3.2 耦合电容器
9
串联后的总电容量为：
C总
1
测量电容器的电容
测量电容器的电容电容器是电子电路中常见的元件之一，它用于储存和释放电能。
在实际应用中，准确地测量电容器的电容是非常重要的，因为电容器的电容值直接影响着电路的性能和稳定性。
本文将介绍几种常见的方法来测量电容器的电容。
一、使用数字电表测量电容当我们需要测量电容较小的电容器时，可以使用数字电表进行测量。
数字电表通常具有电容测量功能，操作简单方便。
步骤如下：1. 将电容器与数字电表连接，注意连接的极性。
2. 设置数字电表的电容测量档位。
3. 将电容器充电，然后断开充电电源。
4. 记录数字电表显示的电容值。
二、使用示波器测量电容示波器也可以用来测量电容器的电容。
示波器能够显示电容器充电和放电的过程，从而计算得出电容值。
步骤如下：1. 将电容器与示波器连接。
一端连接示波器的信号输入端，另一端连接示波器的地端。
2. 设置示波器的时间基准，使波形显示适当的时间范围。
3. 施加一个直流电压或脉冲信号到电容器上。
4. 观察示波器上的电压波形，记录充电和放电的时间间隔。
5. 根据充电和放电的时间间隔计算电容值。
三、使用LC振荡电路测量电容LC振荡电路也可以用来测量电容器的电容。
LC振荡电路是由电感和电容构成的，并通过测量振荡频率推导出电容值。
步骤如下：1. 将电容器与LC振荡电路连接。
电容器连接在电感的并联分支上。
2. 施加一个脉冲信号或者调节电源使LC振荡电路开始振荡。
3. 测量LC振荡电路的振荡频率。
4. 根据振荡频率计算电容值。
四、使用RC恒流放电法测量电容RC恒流放电法也是测量电容器电容的一种方法。
通过测量电容器放电的时间来计算电容值。
步骤如下：1. 将电容器与电阻串联连接。
2. 施加一个电压或电流信号到电容器上。
3. 记录电容器放电的时间。
4. 根据放电时间和电阻值计算电容值。
总结：以上介绍了几种常见的测量电容器电容的方法，包括使用数字电表、示波器、LC振荡电路和RC恒流放电法。
选择合适的方法取决于电容器的大小、测量精度和实际应用需求。
电力电容器测试
电力电容器测试一、电容量测试1、用接地线与电容器外壳及接地网连接；2、用遮拦将电容器包围，并在遮拦上向外悬挂“止步，高压危险！”牌；※ 1）无关人员不得入内；2）与电容器间半径在1m以上。
3、1）将电力电容器垂直放在地上；2）用清洁棉布将其表面擦干净，保证表面无潮湿、无脏污；3）电力电容器外观检查，应无膨胀和端子无放电痕迹；4、使用专用的电容量测试仪对电容器两端进行测量，仪表测试线不能互相缠绕，测试笔要与电容器两端子接触良好；※也可采用电流电压表法对电容器进行测量；按图接线；接通电源，通过调节调压器T适当电压，读取电压表PV和电流表PA的读数，即可计算出电容量Cx=106I/（2πƒU）μF5、1）记录电容量，计算电容量的偏差百分数；2）电容值偏差不应超过额定值的-5﹪～+10﹪；与出厂试验数据比较，电容值不应小于出厂值的95﹪。
二、绝缘电阻测量1、1）选取2500V、2000MΩ的绝缘电阻表（摇表）；2）进行仪表检查（见上述的兆欧表使用前的检查）；2、1）将电容器两极间用导线短接，并与摇表“L”端连接；2）电容器外壳与摇表“E”端连接，并接地；3、吸收比测试时，将转速升至额定值时，将摇表“L”端与电容器极间接触并记录15s和60s读数，再计算吸收比；※大容量设备时采用。
4、1）测试结束时，应先将摇表“L”出线端与电容器断开，然后才停止摇动摇表；※两人操作。
2）再用地线将电容极间对外壳短路接地放电1～5min，最后拆除摇表接地线；3）要求绝缘电阻不低于2000MΩ。
三、工频耐压试验1、1）试验应在两极板短路连接（即将电容器两极间用导线短接）后对外壳之间进行；※外壳必须接地2）连接相关实验设备；YDI-5/50型(50kV)交直流试验变压器：a、x接操作箱的高压输出端，E、F接操作箱的仪表端，X-地-地；3）做好安全措施；4）接上电容器，接通电源，开始升压试验；升压必须从零开始，升压速度在75﹪试验电压以前，可以使任意；到75﹪试验电压时应均匀升压，约2﹪/s试验电压的速率升压；※切不可冲击合闸；并在升压过程中，应密切监视高压回路，监听电容器有无异常声响，密切监视仪表读数（电压、电流），是否符合要求；5）升至试验电压，即开始计时，1min后，迅速均匀降压到零，然后切断电源。
关于大容量电力电容器极间交流耐压试验的探讨
容器发生损坏的情况屡有所闻 ，且 以
集 合型的为多。下面对有关问题提 出 讨论 和 意 见。
１电力电容器极 间交流耐压的必要性 ①直流面耐压试验不能反映设备实
际 工 况下 的 电场 分 布 ，难 以 正 确 发 现 Ｉ 电 容 器 的 内部 缺 陷 。 直流 电压 下 电力 电容器 元件 上的 电
然 袭 用 直 流耐 压 试 验 ，投 运 后 电 力 电
它用较大容量的试验变压器结合补 偿 电抗器试验（ 见图 ２ 。在试验大电容 ）
量 的 电 容 器 时 ， 要 并 联 较 多 的 电 抗 器 ，且 难 以避 免 一 定的 “ 脱谐 度”， 所 需 试 验 电源 的容 量 较 大 ， 灵活 性 不
ｔ ｓ ｉ ｎ ｃ ｓ ＆ｙ ｎ ｐ ｓｉｌ ｅ ｔ ｓ ｅ ｅ ｓ ｒ ａ ｄ ｏｓｂ ｅ．
０ 施 。标 准 中 明确 规 定 出 厂试 验 及 １实 交接 验收 作极 问交 流耐压 试验 。 高 压 并 联 电容 器订 货 技 术 条 件 也 已经 标 委 会 讨 论 ，明 确 规 定 了极 间交 流 耐
． 元 件 高 出 几 倍 ， 从而 使 绝 缘 不 良的 电 压 并 联 电 容 器 订 货 技 术 条 件 ， 该 标
容 元件 反而 容 易 通 过 试验 ， 其 绝 缘 缺 陷在 运 行 电 压 便 会较 快 地 暴 露 出 来 ， 发 展成为故障或导 致事 故。 ②直 流 电压 可使 电容 器 内部 的局部 放 电大 为减 弱 ，不 利 于 绝级 缺 陷 的 检
≯０≯■０ ０≯００ ｌ 。０ ｌ ｌ ０
． 之 ～ 。 直 流 耐 压 时 ， 电 阻 率 高 的 良好 电力 行业 为保 证 工程 质量 及 运 行安 全 ，
110kV电容式电压互感器电容量和介损试验方法的探讨
110kV电容式电压互感器电容量和介损试验方法的探讨吴阿琴【摘要】以桂林网区常见的110kV电容式电压互感器为研究对象,应用等效电路法对分压电容器的电容量和介损的测试方法进行分析比较,得出在不拆线的条件下通过C1反接屏蔽,可得到与正接法相同的试验准确度.【期刊名称】《电气开关》【年(卷),期】2016(054)006【总页数】6页(P5-9,13)【关键词】电容式电压互感器;电容量;介质损耗因数【作者】吴阿琴【作者单位】桂林供电局,广西桂林541002【正文语种】中文【中图分类】TM451电容式电压互感器在广西电网网区应用广泛，与电磁式电压互感器相比，其耐过电压强度高，耐雷电冲击能力强，二次输出容量大，防系统谐振性能好，又可兼做系统通信用载波电容，因此得到广泛应用[1]。
目前对于110kV及以上CVT，介损测试的原则能采用正接法测试的尽量采用正接法[3]，对于下节电容器的测试普遍采用正接法，对于感应电压高的上节电容器采用反接屏蔽法，而目前220kVCVT上节多采用此法，而110kV线路CVT多采用拆除一次引线后用正接法测试的原则，主要是考虑到对于110kVCVT C1若用反接法测试附加电容过多，电容量及介损值较正接法测试差别较大，影响测试结果的判断。
因此本文主要研究110kVCVT上节电容器的介损和电容量的测试方法。
2.1 110kVCVT的原理接线图本文以桂林网区最常见的桂林电力电容器总厂生产的中间抽头A1可见、电容器器低压端及一次尾均可见的110kVCVT为研究对象，其中C1为分压电容器的高压臂，C2为电容分压器的低压臂，YH为中间变压器，A为CVT一次顶端，A1为中间变压器一次端子与电容分压器的连接点，即中压端子；N为电容分压器的低压端，XL为中间变压器一次绕组尾端，P为保护装置，L为补偿电抗器，an主二次绕组，dadn辅助二次绕组。
2.2 介损试验接线图2.3 存在问题2.3.1 正接法存在问题(1)高空作业的安全性问题：由于线路CVT的高压端是直接连接在线路上的，110CVT的台架离地面高度通常2～3m，而且CVT的瓷瓶通常为圆柱形、底部的邮箱部分尺寸与瓷瓶的尺寸相差不大，若要拆除一次引线，工作人员需使用绝缘梯登高至CVT构架上，再移动至CVT油箱上，整个人与瓷瓶平行，移动过程不应失去安全带的保护，整个移动过程坠落风险很大，同时感应电的存在，工作人员遭感应电电击可能性增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
1.4 交流电路中电容器的特性 1.4.1 电压与电流的关系 在交流电路中，电容器的电流在相位上超前于电 压90度，这个特性正好与电抗器相反。
图1.3 电容器和电抗器上的电压和电流相位
13
1.4.2 频率与阻抗的关系 电容器的阻抗与电源的频率成反比的关系，即：
1 1 XC 2fC C
19
2 电力电容器在电力生产中的作用 2.1 并联电容器(移相电容器)
用于电力负荷无功补偿。在用户负荷中存在大
量的无功功率，如感应电动机、变压器中的励磁功
率、输电线路电感消耗的无功功率等。无功电流在
输电线路中传输时，就会在线路、配电变压器的导
线电阻中产生损耗，造成不必要的浪费。表征系统
有功功率和视在功率比例的参数为功率因数，功率
37
图4.1 开关的重燃原因
38
（3）运行中的过电流及过电压 产生原因：电源中的高次谐波与电路的L、C参数产 生谐振。 主要危害：长时间的过电流和过电压。
39
4.1.2 保护措施 a. 串联电抗器限流； b. 采用无重燃开关（如FS6开关），末经老练的真空 开关刚投入使用时，重燃几率为2～6%，运行中断 开电容电流30次后，基本上就不重燃了； c. 开关中增加辅助触头和并联电阻； d. 单元件熔断丝保护； e. 加装避雷器保护；
45
5.2 安装后的验收（交接）试验 （1）测量绝缘电阻； （2）测量耦合电容器、断路器电容器的tanδ及电容 值； （3）500kV耦合电容器的局部放电试验（对绝缘有 怀疑时）； （4）并联电容器交流耐压试验； （5）冲击合闸试验
46
5.3 预防性试验 （1）极对外壳绝缘电阻测量（集合电容器增加相 间）； （2）电容量测量； （3）外观及渗漏油检查 （4）红外测温； （5）测量tanδ（并联电容器及集合电容器不做）； （6）低压端对地绝缘电阻（耦合电容器）； （7）交流耐压和局部放电试验（耦合电容器，必 要时）； （8）绝缘油试验（集合电容器）。
47
6. 电容器的试验方法 6.1 外观检查 外观检查主要是观察电容器是否存在变形、锈蚀、
渗油、过热变色、鼓胀等问题。
6.2 密封性检查
用户进行密封性检查通常只能采用加热的方法，在
即：并联的电容元件数越多，总的电容量越大
32
图3.4 串联电容器结构
33
图3.5
并联电容器结构
34
（2）防护 a. 浸渍防护 通过浸渍处理，以填充固体介质中的空隙，从而
达到以下目的：
① 提高介质的介电系数和耐电强度；
② 改善局部放电特性；
③ 改善散热条件。
b. 干式电容器
包括充气式、树脂或硅胶固封、塑料薄膜电容等等。
法拉电容器或超级电容器）的新型元件逐渐受到关
注。它的等效电容量足以达到法拉级（甚至可以达
到数万法拉）。此类电容器完全可以作为电池使用，
理论上可以经受无限次充放电循环，而且充电速度
和能量转化率也远远高于普通化学电池，但单个超
级电容耐压能力很弱，一般不会超过20V。通过串、
并联组合可以提高工作电压，用于电能储存。
(1.3)
这一特性也正好与电抗器相反，因为电抗器的阻 抗与电源频率成正比的关系：
X L 2fL L
(1.4)
14
1.4.3电容器和电抗器串联 当电容器和电抗器串联时，回路中只有一个电 流，此时电容器上的电压和电抗器上的电压方向相 反，它们的合成电压是相减的关系。
图1.4 L、C串联电路
浸渍性好 硬、脆 脆 脆 不稳定 脆
10
1.3.4 氧化膜电介质 以金属(常见的是铝或钽)的氧化膜作为电介质，以 电解质作为另一电极。即所谓的电解电容器，这类电 容器单个电容量可做到上万微法。电解电容器的特点 是电极是有极性的，应用中正、负极不能接反。
11
近年来有一种名为双电层电解电容器（又称为
44
5. 电容器试验项目 5.1 到货后的验收试验
（1）外观检查；
（2）密封性检查； （3）电容量测量； （4）工频耐压试验（通常为出厂试验的75%）； （5）tanδ测量；（并联电容器、集合电容器不做）
（6）绝缘油试验（集合电容器）。
用户也可以根据需要与生产厂家签订合同增加型式 试验或出厂试验中的某些项目（比如冲击试验、局 部放电测量等）。
因数越小，说明系统中的无功分量越大。
20
在线路传输有功功率时，有如下关系： (2.1) 当线路电压U及传输的有功功率P不变时，提高功 率因数cosφ就可以降低线路电流I，从而降低线路上 的电阻损耗。
P 3UI cos
图2.1 无功补偿原理
21
2.2 串联电容器 用于输电线路无功补偿。输电线路存在一定的分 布电感，线路越长电感量越大，增加了线路的阻抗 和电压降。在输电线路中串联电容器后，电容上的 压降与电感上的压降互相抵消，从而减小了线路电
35
3.3 外部结构 电容器外壳材料：瓷、金属、树脂、塑料。 3.4 组装形式 （1）单极电容器：此时金属外壳为另一个电极； （2）双极电容器：电容器的电极与外壳无关；
（3）集合电容器：即将单相或三相电容器集中封装。 外壳结构有全密封焊死的，也有像电力变压器一样 带油枕和呼吸器的。
36
4 电力电容器常见运行问题 4.1 并联电容器 4.1.1常见问题 （1）投运时的涌流 产生原因：LC串联谐振，涌流频率为几百至几千Hz， 可达正常电流的数十倍，其维持时间一般在几十至 几百ms； 主要危害：造成CT击穿，开关触头电磨损。 （2）退出时的过电压 产生原因：开关重燃，产生的过电压倍数最大可达5 倍以上。 主要危害：造成电容器及相关设备过电压击穿。
24Βιβλιοθήκη 3. 电力电容器的结构 3.1 电力电容器常用的固体电介质
（1）纸介质；
（2）膜纸复合介质； （3）纯膜介质。
25
80年代中后期，膜纸电容器生产技术逐步完善，
到90年代初，电力电容器故障率达到最低，如1993 年为0.21%，接近国际水平。到90年代中期，电力 电容器（主要是并联电容器）逐步向全膜化发展， 1997年后全膜电容器得到广泛应用，到21世纪基本
f. 三相电容器组采用双星形接法，当其中某个电容 器损坏时，利用中性点不平衡电流启动保护电路。
40
图4.2 电容器的保护措施
41
图4.3 电容器组的双星形接法
42
图4.4 06年7.19玉林变电站35kV并联电容器C相爆炸
43
4.2 耦合电容器（均压电容器、分压电容器） （1）制造工艺不良，元件受潮； （2）密封不良，渗油、进水； （3）结构不合理，运行中不能维持正压； （4）固定件、夹板有缺陷，受潮； （5）油质不佳，芳香烃成份少，不能有效吸收局部 放电产生的氢气
上取代了膜纸电容器。
26
然而，一个不争的事实是，随着全膜电容器的应
用，电力电容器的故障率逐步上升，到2002年故障率
达到1.91%，见表2数据。有专家分析认为主要原因 是全膜电容器的耐热性不及膜纸电容器，在采用全膜 介质后，电容器的表面散热面积没有增加，而是变化 不大甚至减小。
表2.1 膜纸电容器与全膜电容器年故障率比较
6
1.3.2 固体电介质 电力电容器中常用的固体电介质有如下几种： （1）电容器纸 优点：浸渍性好，成本低，效益高，可实现自动化
生产。
缺点：线膨胀系数大，易变形，电容量稳定性差， 容易老化，耐热性低（＜ 80℃），机械强度低。
7
（2）塑料薄膜 优点：耐电强度和机械强度高，体积电阻系数高，稳 定性好。 缺点：难以浸渍，通过采取特殊的工艺，也可提高浸
电容器类型 年份
小单台年故障率 （%） 集合式年故障率 （%）
膜纸电容器
全膜电容器
1988
2002
0.33
1.91
0.73
3.72 27
3.2 内部结构 （1）电容元件的连接 a. 多元件串联：
多元件串联的目的是能够承受较高的电压。例如
耦合电容器的芯子是由多个元件串联组成。
图3.1 电容器串联
28
b. 多元件并联： 多元件并联的目的是获得较大的电容量。例如， 低压并联电容器内部元件全部并联。串补用的串联 电容器内部为多元件并联，而且每一个并联元件都 有熔丝，一旦某个元件击穿，对应的熔丝熔断，以 保证电容器继续运行。
图3.3 电容器并联
31
并联后的总电容量为： C总=C1+C2+……+Cn 如果C1=C2=……=Cn=CD 则： C总=nCD (3.4) (3.3)
9
表1.1 常用介质的相对介电系数
介质材料名称 真空及气体 电容器纸 有机薄膜 胶木及环氧树脂 相对介电系数ε ≈1 6.5 2～3.5 2.5～3.8
r
说 明 ε 0=8.86×10-14 柔软 柔软 硬
绝缘油 瓷 云母 玻璃 水 钛酸钡
2～2.3 6～6.5 4～7.5 5.5～10 81 3000～8000
3
1.2 电容器的电容
电容量由下式决定： C （1）平板式：
r A 36d 109
(F )(1.1)
式中：A—极板面积，m2 d—极板间距，m εr—极板间介质的相对介电系数 （2）卷绕式 采用卷绕式时，电容值近似等于该电容展开成平 面时的一倍。即： r A C (F ) (1.2) 9 18d 10
4
图1.2 卷绕式电容元件 5
1.3常用电介质的分类 1.3.1 气体电介质 (1) 气体电介质的相对介电常数非常接近1； (2) 电 力 电 容 器 常 用 的 气 体 电 介 质 是 六 氟 化 硫 （SF6）、氮气、空气等； SF6的特点： 击穿强度：是空气的2～3倍。在0.3 MPa下可与常温 下的绝缘油匹敌； 灭弧能力：约为空气的100倍； tanδ：在0.1 MPa 时<5×10-6
