【资料】薄膜电容的制作过程和检验要点汇编

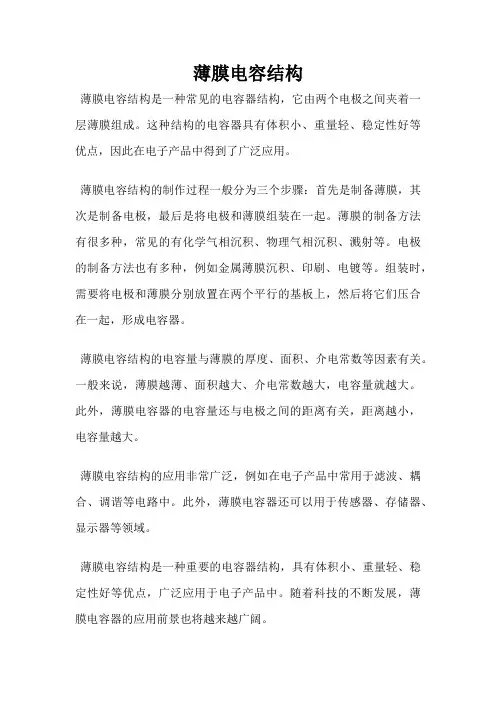

薄膜电容结构
薄膜电容结构
薄膜电容结构是一种常见的电容器结构,它由两个电极之间夹着一层薄膜组成。
这种结构的电容器具有体积小、重量轻、稳定性好等优点,因此在电子产品中得到了广泛应用。
薄膜电容结构的制作过程一般分为三个步骤:首先是制备薄膜,其次是制备电极,最后是将电极和薄膜组装在一起。
薄膜的制备方法有很多种,常见的有化学气相沉积、物理气相沉积、溅射等。
电极的制备方法也有多种,例如金属薄膜沉积、印刷、电镀等。
组装时,需要将电极和薄膜分别放置在两个平行的基板上,然后将它们压合在一起,形成电容器。
薄膜电容结构的电容量与薄膜的厚度、面积、介电常数等因素有关。
一般来说,薄膜越薄、面积越大、介电常数越大,电容量就越大。
此外,薄膜电容器的电容量还与电极之间的距离有关,距离越小,电容量越大。
薄膜电容结构的应用非常广泛,例如在电子产品中常用于滤波、耦合、调谐等电路中。
此外,薄膜电容器还可以用于传感器、存储器、显示器等领域。
薄膜电容结构是一种重要的电容器结构,具有体积小、重量轻、稳定性好等优点,广泛应用于电子产品中。
随着科技的不断发展,薄膜电容器的应用前景也将越来越广阔。
薄膜电容测试方法详解
薄膜电容测试方法详解1. 准备设备、工具:所需工具及其规格型号如表一所示:表一(工具规格型号)2.1首先需检查待测电容是否有正规的《产品规格说明书》,其中需包括产品名称、规格型号、安装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式,以确保此批次产品是由正规厂商提供。
2.2参考《产品规格说明书》的工艺参数,观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。
2.3用游标卡尺对电容的安装尺寸进行确认,确保电容的直径、高度、最大高度、以及引出端的直径与间距等参数在产品工艺的误差范围之内。
2.4 检查电容的外观,确保其外观整洁、无明显的变形、破损、裂纹、花斑、污浊、锈蚀等不良状况;且其标识清晰牢固、正确完整。
2.5检查其引出端子,保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况,且引出端子无扭曲、变形和影响插拔的机械损伤。
3.数字电桥测试3.1用电桥测试其实际容量与标称容量是否一致(金属化薄膜电容一般会有±5%的误差范围),其损耗角正切值tanθ(即D值)大小是否符合国家标准(薄膜电容器tanθ≤0.0015,电解电容器tanθ≤0.25)。
3.2对Zen tech电桥测试仪的使用,正确连接电源以后,按“POWER”键开启测试仪的工作电压;按“LCR”键选择测试类型(L:电感,C:电容,R:电阻)。
3.3按“UP”与“DOWN”键选择测试量程(μF、nF、pF),按“FREQ”键选择测试频率(100HZ、120HZ、1KHZ),可根据厂商提供的技术参数来选择所需的测试频率。
3.4按“SERIES”(串联)与“PARALLEL”(并联)选择测试的连接方式,对电阻而言阻抗小于1K用串联,1K到几十K串并联都可以,阻抗大于几百K或M的量级就用并联模式。
如果被测元件是大电感或小电容要用并联模式,测试元件是小电感或大电容用串联模式。
且对小电感小电容适当提高测试频率可以提高测量精度。
薄膜电容器及其制造方法
薄膜电容器及其制造方法用于薄膜电容器的薄膜及薄膜电容器薄膜电容器有一个作为绝缘体的薄底膜(1)。
底膜的表面配有由金属或非金属导体制成的、用作电极的导体层(2)。
如果在工作期间将电容器充电,在导体层(2)的边缘处会产生大场强的电场,能够导致击穿。
从本质上辨别本发明的事实是边缘带涂层(3)位于形成电极的导体层(2)的边缘处,边缘带涂层在时间周期中,例如交流周期,只是部分充电,这对于外加电压的变化是关键性的。
因此,薄膜的边缘带涂层的表面导电率必须小于导体层的表面导电率。
边缘带涂层只部分充电使电位曲线图几乎没有任何中断,从而能够避免大的场强增加。
薄膜电容器及用于薄膜电容器的薄膜根据本发明的电容器是由至少一个薄膜(1)缠绕而成的,薄膜(1)包括一个作为绝缘体、具有至少一个导电层(4)的底膜(3)。
它有一个内部串联电路。
内部串联电路是通过在绝缘体上加导电层(4)或将导电层分成分区(4.1、4.2)形成的,分区(4.1、4.2)是相互排列的,如果适合,是以形成很多串联的基本电容器这样一种方式相互连接的。
从本质上辨别它的事实是电路通路结构是在分区上形成的,导电层(4)的表面电阻高,从而减少了击穿造成的电容损耗,电流通路结构的电流通路(5、6)的表面电阻显著减少,从而减少了总表面电阻。
其上结合有薄膜电容器的多层布线基板的制造工艺一种其内结合有薄膜电容器的多层布线板的制造工艺,该工艺包括以下步骤:除了薄膜电容器的下电极形成区之外,用第一抗蚀剂膜覆盖形成在绝缘层上的第一导体图形;在用第一抗蚀剂膜覆盖的第一导体图形的整个表面上形成金属膜层,金属膜依次由阻挡金属层和钽金属层组成;除了下电极形成区之外,从第一导体图形的表面上除去第一抗蚀剂膜以除去金属膜层;除了第一导体图形的下电极形成区之外,用第二抗蚀剂膜覆盖第一导体图形的表面;在第二抗蚀剂膜露出的金属膜层上形成阳极氧化膜;在阳极氧化膜和导体图形上除去第二抗蚀剂膜,并依次附加粘附层和金属籽晶层;以及在阳极氧化膜上形成将成为上电极的第二导体图形。

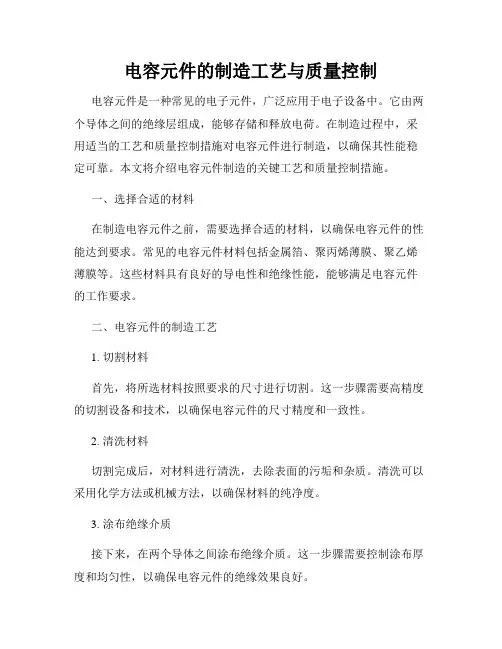

电容元件的制造工艺与质量控制
电容元件的制造工艺与质量控制电容元件是一种常见的电子元件,广泛应用于电子设备中。
它由两个导体之间的绝缘层组成,能够存储和释放电荷。
在制造过程中,采用适当的工艺和质量控制措施对电容元件进行制造,以确保其性能稳定可靠。
本文将介绍电容元件制造的关键工艺和质量控制措施。
一、选择合适的材料在制造电容元件之前,需要选择合适的材料,以确保电容元件的性能达到要求。
常见的电容元件材料包括金属箔、聚丙烯薄膜、聚乙烯薄膜等。
这些材料具有良好的导电性和绝缘性能,能够满足电容元件的工作要求。
二、电容元件的制造工艺1. 切割材料首先,将所选材料按照要求的尺寸进行切割。
这一步骤需要高精度的切割设备和技术,以确保电容元件的尺寸精度和一致性。
2. 清洗材料切割完成后,对材料进行清洗,去除表面的污垢和杂质。
清洗可以采用化学方法或机械方法,以确保材料的纯净度。
3. 涂布绝缘介质接下来,在两个导体之间涂布绝缘介质。
这一步骤需要控制涂布厚度和均匀性,以确保电容元件的绝缘效果良好。
4. 电极制造电容元件的两个导体即为电极,接下来需要制造电极。
一般采用金属箔作为电极材料,通过加工和印刷技术将电极印刷在绝缘层上。
5. 叠层组装制造完电极后,将绝缘层和电极进行叠层组装。
叠层组装需要严格控制叠层的厚度和平整度,以确保电容元件的性能稳定。
6. 终端制作最后,对电容元件的两端进行终端制作。
终端制作一般包括连接电极的引线、焊接或压接终端等。
终端制作需要确保良好的连接性和可靠性,以便电容元件能够正常工作。
三、质量控制措施1. 材料质量控制在制造电容元件之前,需要对所选材料进行严格的质量控制。
包括对材料的纯度、尺寸、表面状态等进行检查和测试,以确保所选材料符合要求。
2. 工艺参数控制在制造过程中,需要严格控制各个工艺参数,以确保电容元件的一致性和稳定性。
包括涂布厚度、叠层厚度、印刷精度等工艺参数的控制。
3. 产品测试制造完成后,对电容元件进行严格的产品测试。

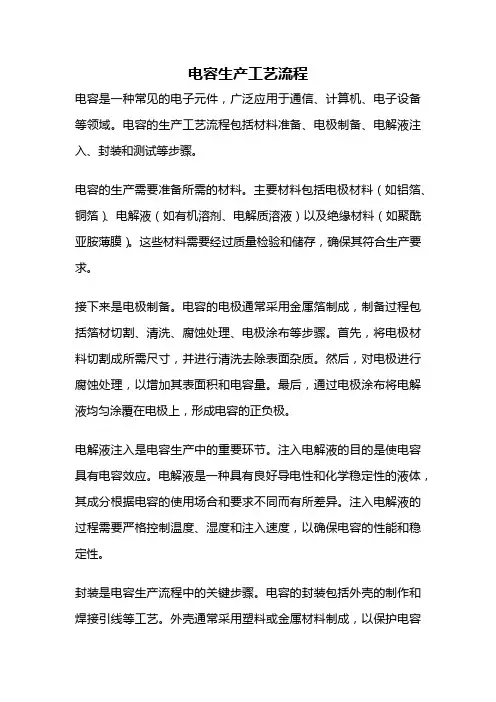

电容生产工艺流程
电容生产工艺流程电容是一种常见的电子元件,广泛应用于通信、计算机、电子设备等领域。
电容的生产工艺流程包括材料准备、电极制备、电解液注入、封装和测试等步骤。
电容的生产需要准备所需的材料。
主要材料包括电极材料(如铝箔、铜箔)、电解液(如有机溶剂、电解质溶液)以及绝缘材料(如聚酰亚胺薄膜)。
这些材料需要经过质量检验和储存,确保其符合生产要求。
接下来是电极制备。
电容的电极通常采用金属箔制成,制备过程包括箔材切割、清洗、腐蚀处理、电极涂布等步骤。
首先,将电极材料切割成所需尺寸,并进行清洗去除表面杂质。
然后,对电极进行腐蚀处理,以增加其表面积和电容量。
最后,通过电极涂布将电解液均匀涂覆在电极上,形成电容的正负极。
电解液注入是电容生产中的重要环节。
注入电解液的目的是使电容具有电容效应。
电解液是一种具有良好导电性和化学稳定性的液体,其成分根据电容的使用场合和要求不同而有所差异。
注入电解液的过程需要严格控制温度、湿度和注入速度,以确保电容的性能和稳定性。
封装是电容生产流程中的关键步骤。
电容的封装包括外壳的制作和焊接引线等工艺。
外壳通常采用塑料或金属材料制成,以保护电容内部结构和电极。
焊接引线是将电容的电极与外部电路连接的重要环节,需要精确控制焊接温度和时间,以确保焊点牢固可靠。
最后是电容的测试。
电容在生产完成后需要经过严格的测试,以验证其性能是否符合要求。
常见的测试内容包括电容值测量、耐压测试、温度特性测试等。
通过这些测试,可以确保电容的质量和稳定性,以满足应用的需求。
电容的生产工艺流程包括材料准备、电极制备、电解液注入、封装和测试等步骤。
每个步骤都需要严格控制和操作,以确保电容的质量和性能。
电容作为一种重要的电子元件,在现代科技发展中起着不可替代的作用。
随着技术的不断进步,电容的生产工艺也在不断创新和改进,以满足不断变化的市场需求。

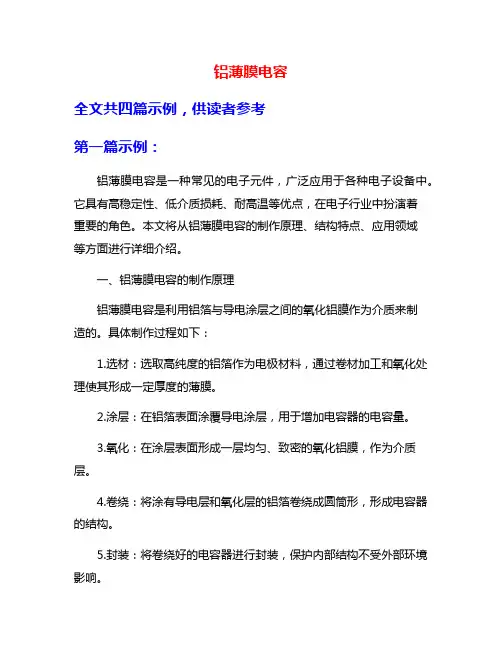

铝薄膜电容
铝薄膜电容全文共四篇示例,供读者参考第一篇示例:铝薄膜电容是一种常见的电子元件,广泛应用于各种电子设备中。
它具有高稳定性、低介质损耗、耐高温等优点,在电子行业中扮演着重要的角色。
本文将从铝薄膜电容的制作原理、结构特点、应用领域等方面进行详细介绍。
一、铝薄膜电容的制作原理铝薄膜电容是利用铝箔与导电涂层之间的氧化铝膜作为介质来制造的。
具体制作过程如下:1.选材:选取高纯度的铝箔作为电极材料,通过卷材加工和氧化处理使其形成一定厚度的薄膜。
2.涂层:在铝箔表面涂覆导电涂层,用于增加电容器的电容量。
3.氧化:在涂层表面形成一层均匀、致密的氧化铝膜,作为介质层。
4.卷绕:将涂有导电层和氧化层的铝箔卷绕成圆筒形,形成电容器的结构。
5.封装:将卷绕好的电容器进行封装,保护内部结构不受外部环境影响。
二、铝薄膜电容的结构特点1.高稳定性:铝薄膜电容器具有良好的稳定性和长寿命,能够在恶劣的环境条件下工作。
2.低介质损耗:铝箔与氧化铝膜之间的介质具有很低的损耗,能够有效减少电路中的能量损耗。
3.耐高温性能:铝薄膜电容器能够在高温环境下工作稳定,不易受热膨胀等因素影响。
三、铝薄膜电容的应用领域1.通信设备:铝薄膜电容器用于手机、无线路由器、通信基站等设备中,提供稳定的电容性能。
2.电源电路:铝薄膜电容器作为稳压电路中的滤波元件,可有效平滑电源波动。
3.汽车电子:铝薄膜电容广泛应用于汽车电子系统中,提供稳定的电容性能和耐高温性能。
4.家电产品:铝薄膜电容器在家电产品中扮演重要角色,如空调、冰箱、洗衣机等电器中。
第二篇示例:铝薄膜电容是一种常见的电子元件,它具有较高的电容密度和稳定性,被广泛应用于电子设备中。
在各种电子元件中,电容器是一种存储电荷能量的器件,用于在电路中存储电荷和调节电压。
铝薄膜电容器是一种非常常见的电容器,其主要由铝箔、绝缘层和电解质组成。
铝箔是铝薄膜电容器的主要材料之一,它具有较高的导电性和良好的化学稳定性。
膜式电容主要生产工序
序号工序描述主要材料设备1分切工序将半成品膜,分切成成品膜半成品金属化膜分切机2卷绕工序将成品膜卷成芯子。
芯子是膜式电容器最基本,也是最重要的元件成品膜,芯棒卷绕机3喷金工序将芯子两端面喷上金属层,便于焊接引线芯子,锌丝,锌铝合金丝喷金机4赋能工序芯子喷金后,对芯子进行充放电检测。
检测其容量、损耗、自愈和耐压是否符合设计要求/赋能机5焊接组装工序将芯子焊上引线,并对其进行串联、并联组合焊锡、各种电线、铜箔自动焊接机、电烙铁6芯子、芯组测试工序对芯子、芯组进行耐压、容量、损耗测试/容量测试仪、耐压测试仪、绝缘阻测试仪7浸渍工序在高温、真空状态下,对芯子、芯组进行浸渍,除去芯子里的空气、水分绝缘油浸渍机8组装工序将芯组装入外壳,做绝缘,安装引线等绝缘膜,绝缘纸、外壳、绝缘子、引线柱等/9半成品测试工序对半成品进行耐压、容量、损耗、绝缘测试/容量测试仪、耐压测试仪、绝缘阻测试仪10封装喷漆工序对半成品进行封装,打磨、清洗和喷漆处理油漆氩弧焊机11成品测试工序对半成品进行耐压、容量、损耗、绝缘测试,视情况还要进行寿命测试,精确的容量、损耗测试和内阻内感测试/容量测试仪、耐压测试仪、绝缘阻测试仪、精密高压电桥、交直流耐压测试装置、示波器、罗次线圈、高压电容测试装置12包装工序对成品进行包装纸箱、木箱、泡沫打包机。
薄膜电容怎么检测好坏
满意回答2012-08-19 08:15用指针表,正反方向测试一下,看能否充放电。
满意回答2013-01-02 00:33首先看有没有过热烧过的痕迹,再用万用表电阻档测试薄膜电的两脚应为非常高阻值,如果有电容表,再量度电容值是否跟外壳上标记相符。
满意回答CL21金属化聚酯薄膜电容器105J是电容容量250V是电容的耐压值推荐答案2011-03-25 09:36第一:外观,外观都做不好,谈什么质量好坏?但是也不能迷信。
第二:常温测试性能,包括容量、损耗、绝缘电阻、耐压情况、ESR等等。
你特别需要电容器哪方面的性能,你就重点测试哪方面的。
第三:做模拟寿命试验。
常温常态测试性能没有问题了,那还要看寿命是否能持久,要是今天装上了,明天电容器就爆了,那你能说他好?也不能吧?单对电容器来说这三方面比较全面。
若你要说如何选择,我可以再给你些意见:第一,选择有信誉的电容器生产厂家;第二,把你的使用环境,包括电气环境和空间环境,让他们给专门设计,这是最可靠的;第三,若你使用要求不高,那你可以从市场上买一些通用的,自己做一下拷机试验,通过了,你就可以放心使用了。
满意回答2009-12-17 10:31测电路电容必须先断电,高压电容还要先进行放电,然后看电路设计情况,比如是整流后的滤波电容(或其它一些在电容两端阻值很大的电路),这些电容都可以在电路测,如果在电路测量不能确定电容好坏,只能拆下测量了满意回答2008-11-18 14:50拆掉一只引脚测量其他回答共3条2008-11-17 21:51凌乱头发的秘密|九级在电路板上测电容是测不准的,只有取下或直接读上面的标记。
电阻一般情况下可以直接测,但最好还是取下测或直接读。
如果只测好坏,电容坏了一般是短路,测它的电阻,为零就坏了。
电阻坏了则一般是开路,测电阻,无穷大就坏了。
精彩回答2007-06-16 15:18视电解电容器容量大小,通常选用万用表的R×10、R×100、R×1K挡进行测试判断。
薄膜电容制造工艺蒸镀技术
薄膜电容制造工艺蒸镀技术薄膜电容是一种常见的电子元件,广泛应用于电子产品中。
薄膜电容的制造工艺中,蒸镀技术是一种重要的工艺方法。
本文将从蒸镀技术的原理、工艺过程和应用等方面进行介绍。
我们来了解一下薄膜电容的基本原理。
薄膜电容是通过在基底上沉积一层薄膜材料来制造的。
薄膜材料的选择通常是根据电容器要求的性能和工作环境来确定的。
薄膜电容的工作原理是通过在两层金属薄膜之间形成电场来储存电荷。
蒸镀技术是一种通过热蒸发的方式将材料沉积在基底上的方法。
在薄膜电容的制造中,通常使用的蒸镀材料有金属铝、铜等以及氧化物如氧化铝、氮化硅等。
蒸镀技术的基本原理是将蒸发材料加热至其熔点以上,使其蒸发成气体,然后将气体沉积在待加工的基底上。
薄膜电容的蒸镀工艺一般包括以下几个步骤。
首先是基底的准备,通常使用的基底材料有玻璃、硅等。
基底的表面需要进行清洗和处理,以确保蒸镀材料能够良好地附着在基底上。
接下来是蒸发源的准备,将蒸发材料加热至其熔点以上,形成蒸发源。
然后是真空系统的准备,将蒸发源和基底放置在真空室中,通过抽气将真空度提高至一定的要求。
在真空状态下,打开蒸发源,使蒸发材料蒸发成气体,然后沉积在基底上。
最后是薄膜的后处理,包括退火、切割等步骤,以提高薄膜的性能和稳定性。
蒸镀技术在薄膜电容的制造中具有一些优点。
首先,蒸镀技术可以制备出较为均匀的薄膜,具有较高的质量和稳定性。
其次,蒸镀技术可以制备出不同材料的薄膜电容,满足不同应用领域的需求。
此外,蒸镀技术还可以制备出多层薄膜电容,提高电容器的储电能力。
薄膜电容的蒸镀技术在电子行业中有着广泛的应用。
薄膜电容广泛应用于各种电子产品中,如手机、平板电脑、电视等。
蒸镀技术可以制备出小尺寸、高性能的薄膜电容,满足电子产品对体积和性能的要求。
此外,薄膜电容的制造工艺相对简单,成本较低,适用于大规模生产。
总结起来,蒸镀技术是一种重要的薄膜电容制造工艺。
通过蒸镀技术可以制备出高质量、高性能的薄膜电容,满足电子产品对电容器的要求。
薄膜电容测试方法详解
薄膜电容测试方法详解1. 准备设备、工具:所需工具及其规格型号如表一所示:表一(工具规格型号)2.1首先需检查待测电容是否有正规的《产品规格说明书》,其中需包括产品名称、规格型号、安装尺寸、工艺要求、技术参数以及供应商名称、位置及其了解方式,以确保此批次产品是由正规厂商提供。
2.2参考《产品规格说明书》的工艺参数,观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。
2.3用游标卡尺对电容的安装尺寸进行确认,确保电容的直径、高度、最大高度、以及引出端的直径与间距等参数在产品工艺的误差范围之内。
2.4 检查电容的外观,确保其外观整洁、无明显的变形、破损、裂纹、花斑、污浊、锈蚀等不良状况;且其标识清晰牢固、正确完整。
2.5检查其引出端子,保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况,且引出端子无扭曲、变形和影响插拔的机械损伤。
3.数字电桥测试3.1用电桥测试其实际容量与标称容量是否一致(金属化薄膜电容一般会有±5%的误差范围),其损耗角正切值tanθ(即D值)大小是否符合国家标准(薄膜电容器tanθ≤0.0015,电解电容器tanθ≤0.25)。
3.2对Zen tech电桥测试仪的使用,正确连接电源以后,按“POWER”键开启测试仪的工作电压;按“LCR”键选择测试类型(L:电感,C:电容,R:电阻)。
3.3按“UP”与“DOWN”键选择测试量程(μF、nF、pF),按“FREQ”键选择测试频率(100HZ、120HZ、1KHZ),可根据厂商提供的技术参数来选择所需的测试频率。
3.4按“SERIES”(串联)与“PARALLEL”(并联)选择测试的连接方式,对电阻而言阻抗小于1K用串联,1K到几十K串并联都可以,阻抗大于几百K或M的量级就用并联模式。
如果被测元件是大电感或小电容要用并联模式,测试元件是小电感或大电容用串联模式。
且对小电感小电容适当提高测试频率可以提高测量精度。
薄膜电容测试方法详解
薄膜电容测试方法详解1. 准备设备、工具:所需工具及其规格型号如表一所示:表一(工具规格型号)2.1首先需检查待测电容是否有正规的《产品规格说明书》,其中需包括产品名称、规格型号、安装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式,以确保此批次产品是由正规厂商提供。
2.2参考《产品规格说明书》的工艺参数,观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。
2.3用游标卡尺对电容的安装尺寸进行确认,确保电容的直径、高度、最大高度、以及引出端的直径与间距等参数在产品工艺的误差范围之内。
2.4 检查电容的外观,确保其外观整洁、无明显的变形、破损、裂纹、花斑、污浊、锈蚀等不良状况;且其标识清晰牢固、正确完整。
2.5检查其引出端子,保证其端子端正、无氧化、无锈蚀、无影响其导电性能等状况,且引出端子无扭曲、变形和影响插拔的机械损伤。
3.数字电桥测试3.1用电桥测试其实际容量与标称容量是否一致(金属化薄膜电容一般会有±5%的误差范围),其损耗角正切值tanθ(即D值)大小是否符合国家标准(薄膜电容器tanθ≤0.0015,电解电容器tanθ≤0.25)。
3.2对Zen tech电桥测试仪的使用,正确连接电源以后,按“POWER”键开启测试仪的工作电压;按“LCR”键选择测试类型(L:电感,C:电容,R:电阻)。
3.3按“UP”与“DOWN”键选择测试量程(μF、nF、pF),按“FREQ”键选择测试频率(100HZ、120HZ、1KHZ),可根据厂商提供的技术参数来选择所需的测试频率。
3.4按“SERIES”(串联)与“PARALLEL”(并联)选择测试的连接方式,对电阻而言阻抗小于1K用串联,1K到几十K串并联都可以,阻抗大于几百K或M的量级就用并联模式。
如果被测元件是大电感或小电容要用并联模式,测试元件是小电感或大电容用串联模式。
且对小电感小电容适当提高测试频率可以提高测量精度。
薄膜电容讲解
电容量的常用单位
pF , nF , uF 1uF=103 nF=106pF 薄膜电容器重要参数
1.容量 2.损耗角正切 3.耐压 4.额定电压
薄膜电容器
指以(电工级)塑料薄膜为电介质的 电容器。与陶瓷和电解电容器相比具 有频率特性好,介电损耗小,可靠性 高的优点,但容量小,耐热能力差, 价格高。主要以聚酯膜介质和聚丙烯 膜介质应用最广。
2)电性能优良,介电强度高,损耗角正切值 小,且与温度频率的关系不大。
3)但聚丙烯易受光、热和空气中的氧所腐蚀, 导致介质老化而性能变差。 另外,聚丙烯 的耐温性也相对较差。
箔式与金属氧化膜的区别
箔式电容特点
1.耐电流强度高 2.无自愈能力,耐峰值电压差
金属氧化膜特性
1.自愈性好,耐压能力强 2.耐电流能力差
2)耐热性好,最高工作温度可达125℃,高温时,薄膜仍具有柔顺性,在- 60℃时不发脆。
电压电流波形; 箔式与金属氧化膜的区别
介质的影响:电容量的影响因素之一是介电常数,而介质的介电常数又与频率有关,这样就会使电容量随频率而变化。
频率; 对不同频率的交流信号做出容抗大小不同的反应(Xc=1/2πfc)
X电容
X电容接在相线和零线之间,主要受电压峰 值的影响。为了避免击穿短路,重点关注 的参数是耐压等级
X1 >2.5kV ≤4.0kV X2 ≤2.5kV
注:不能用普通电容代替同样额定电压的安 规电容
Y电容
Y电容接在相线与地线之间,主要涉及漏电 安全,因此Y电容器重点关注参数是绝缘等 级。
二线品牌(台湾)
(1)CARLI(台湾凯劢) (2)UTX(台湾昱电) (3)HJC(台湾华容) (4)TC(台湾天泰) (5)Europtronic(台湾优普) (6)WANBAO(台湾万宝)
薄膜电容器电容内浸处理工艺流程
薄膜电容器电容内浸处理工艺流程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!薄膜电容器是电子元件中的重要组成部分,其性能直接影响着电子产品的稳定性和性能。
表贴薄膜电容
表贴薄膜电容表贴薄膜电容是一种常见的电容器类型,它的特点是体积小、重量轻、精度高、稳定性好,被广泛应用于电子、通信、航空、军事等领域。
本文主要介绍表贴薄膜电容的原理、结构、制造工艺、应用等方面,以帮助读者更好地了解和应用这种电容器。
一、原理表贴薄膜电容的原理是利用两片金属箔之间的绝缘膜作为电容器的介质。
绝缘膜通常是一种薄膜材料,如聚酰亚胺、聚丙烯、聚酰胺、氟碳等。
两片金属箔可以是铜箔、铝箔、不锈钢箔等。
当两片金属箔之间的绝缘膜被电场作用时,就会在两片金属箔上产生电荷,形成电容器。
二、结构表贴薄膜电容的结构主要由电极、绝缘膜和封装三部分组成。
电极通常采用铜箔或铝箔,其厚度一般在10微米左右。
绝缘膜厚度通常在0.5微米至20微米之间,不同绝缘膜材料的厚度也有所不同。
封装是将电极和绝缘膜封装在一起,通常采用有机树脂或陶瓷材料封装,以保护电容器免受外界环境的影响。
三、制造工艺表贴薄膜电容的制造工艺主要包括以下几个步骤:1. 电极制备:将铜箔或铝箔通过蒸镀或化学方法制备成电极。
2. 绝缘膜制备:将绝缘膜材料通过溶液法、蒸镀法或拉伸法制备成薄膜。
3. 电极和绝缘膜复合:将电极和绝缘膜通过压合或层叠的方式复合在一起。
4. 封装:将复合后的电极和绝缘膜放入封装容器中,用有机树脂或陶瓷封装材料进行封装。
四、应用表贴薄膜电容广泛应用于电子、通信、航空、军事等领域,主要用于滤波、耦合、解调、调谐等电路中。
由于其体积小、重量轻、精度高、稳定性好等特点,表贴薄膜电容已成为电子产品中不可或缺的元器件之一。
总之,表贴薄膜电容是一种重要的电容器类型,具有精度高、稳定性好、体积小、重量轻等优点,被广泛应用于电子、通信、航空、军事等领域。
通过了解其原理、结构、制造工艺、应用等方面的知识,可以更好地了解和应用这种电容器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
由下式决
2.绝缘电阻(IR) 电容器的介质,封装材料的绝缘特性。其倒数是漏 电流。单位是(MΩ)
3.额定电压(U): 可使电容安全工作的标称电压.(单位是:V)
Mindray Co., Ltd.
全球信赖的迈瑞
4.漏电流:在额定电压下的电容漏电流(与温度和容量有关) 它的计算公式大致是:I K×CV。漏电流I的单位是μA,K 是常数,例如是0.01或0.03,C: F V:电容额定电压
Mindray Co., Ltd.
全球信赖的迈瑞
7.耐压 电容所能承受的最高电压.(单位是:V)
8.类别温度范围。 电容器设计所确定的能连续工作的环境温度范围。该范围
取决于它相应类别的温度极限值,如上限类别温度、下限类别 温度等。
9.温度系数a0=1/C*(△C/△T)
电容器在规定的温度范围内容量随温度的变化率。通常以20℃时电容
量为参考,用百万分之一每摄氏度(10-6/℃)表示。(10-6/℃ =
1ppm/℃)
αi =
Ci:电容器在温度Ti 时容量
C0:电容器在T0(20±2)℃时的容量
Mindray Co., Ltd.
七.电容的精度等级符号。
符号
精度
全球信赖的迈瑞
八.电容在电路中的符号
Mindray Co., Ltd.
全球信赖的迈瑞
薄膜电容的制作过程和检验要点
Mindray Co., Ltd.
全球信赖的迈瑞 5.温度补偿:针对其它元件对温度的适应性不够带来的影响, 而进行补偿,改善电路的稳定性。
6.计时:电容器与电阻器配合使用,确定电路的时间常数。
Mindray Co., Ltd.
全球信赖的迈瑞
7.调谐:对与频率相关的电路进行系统调谐,比如手机、收音机。 8. 振荡: 通过与相应元件的配合,而产生相应频率的波形
Mindray Co., Ltd.
全球信赖的迈瑞
4.金属化薄膜电容的制作工艺和检验控制点
4.1.切膜:将金属箔依产品设计的容量,用切膜机裁切成所需之设 计宽度 质量要求:裁切时无毛刺,
外观无脏污和起皱.
全球信赖的迈瑞
十. 薄膜电容器 1.定义:采用介质材料为薄膜的电容器统称为薄膜电容.
2. 薄膜电容器的分类比较 薄膜电容器由介质、电极、电极过渡、引出线、封装、印章标志 等部分组成。 按介质分类:聚酯膜、聚丙烯膜… 按结构分类:卷绕式、叠片式、内串式。 按电极分类:金属箔、金属化(铝金属化、铝锌金属化)、膜箔 复合结构。 按电极引出方式分类:径向、轴向。 按封装方式分类:盒式、浸渍型。 按用途分类:通用(直流)、脉冲、抑制电源电磁干扰、精密。
5.损耗角正切值:tgδ =ESR/Xc 容抗(Xc):电容对交流电(正弦波)电流的反抗性称为电容 容抗,单位是欧姆。公式是:Xc=1/2πfC=1/ωC。电容的电容抗 落后电压90度,其有效值与使用频率和容量成反比,即使用频 率越高与电容量越大,则其电容抗Xc就越小。
6.等效电阻(Equivalent series resistance):他不是一个纯电 阻,ESR的高低,与电容器的容量、电压、频率及温度…都有 关,ESR要求越低越好。当额定电压固定时,容量愈大 ESR 愈低。当容量固定时,选用高额定电压的品种可以降低 ESR。 低频时ESR高,高频时ESR低,高温也会使ESR上升。
9.储能:储存电能,用于必须要的时候释放。 例如相机闪光灯,加热设备等等。
Variable Resiattery
C
LAMP
Mindray Co., Ltd.
四.电容的分类: 固定
电容器
+
无有 机机 介介 质质 电电 容容 器器
铝钽 电电 解解 电电 容容 器器
Mindray Co., Ltd.
全球信赖的迈瑞
3.特点: 1.具有频率特性优异(频率响应宽广), 2.高绝缘阻抗, 3.耐压性高, 4.体积小,容量大, 5.介质损失很小的特色, 6.自愈特性
金属化膜的金属镀层是通过真空蒸发的方法将金属沉积在薄 膜上,厚度只有几十个纳米,当介质上存在弱点、杂质时, 局部电击穿就可能发生,电击穿处的电弧放电所产生的能量 足以使电击穿点邻近处的金属镀层蒸发,击穿点与周围极板 隔开,电容器电气性能即可恢复正常。 7.但有难以小型化的缺点。
Mindray Co., Ltd.
五.电容的比较
全球信赖的迈瑞
Mindray Co., Ltd.
全球信赖的迈瑞
六,电容的主要电气特性:
1.电容量:电容器是储存电荷的容器.电容器的容量C 定:
C=Q/U=ΣS/4πd, 电容器容量之单位为法拉 (F),由于法拉单位太大,
一般均用microfarads (MFD) 1μF = 10 -6 F。 1nF=10-9F 1pF=10-12F
微调 电容器
云瓷薄 母介膜 微微微 调调调 电电电 容容容 器器器
全球信赖的迈瑞
可变 电容器
空薄 气膜 可可 变变 电电 容容 器器
Mindray Co., Ltd.
全球信赖的迈瑞 1无机介质电容器:包括大家熟悉的陶瓷电容以及云母电容
2有机介质电容器:例如薄膜电容器,纸介电容器等 3电解电容器:大家熟悉的铝电容,钽电容其实都是电解电容。
全球信赖的迈瑞 九.容量的表示方法: 1.直标法 2.数字标示法 104M 表示容量为10*104=105PF=0.1μF,误差为±20% 472J 表示容量为47*102=0.0047μF,误差为±5%。 47n 表示473;470n 表示474;4n7=472。
Mindray Co., Ltd.
Mindray Co., Ltd.
全球信赖的迈瑞 Mindray Co., Ltd.
3.主要介质材料
全球信赖的迈瑞
Mindray Co., Ltd.
全球信赖的迈瑞
4、薄膜电容所用的极板材料 4.1. 箔式电容:厚度4-6 微米
4.1.1 普通电容器:铝箔 4.1.2 精密电容器:锡箔 4.2. 金属化电容:Zn, Ag, Sn, Al 及其合金 4.2.1 通用电容器:Al,厚度10-50nm 4.2.2 交流电容器:Zn, Ag, Al 合金,厚度20-60nm 4.2.3 金属化电极形式:单面,双面,加厚边,安全膜等
