广联达钢筋算量注意事项
广联达钢筋算量技巧
广联达软件使用小经验钢筋计算时的一点小常识：1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（ C）表示三级钢，用（ D）表示新三级钢，用（ L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。
3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。
4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。
（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙与暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。
2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。
再做墙与约束边缘构件配筋，因为墙会是梁的支座。
再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。
接下来是主梁、次梁。
绘制完上述的构件后，板与板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。
最后算楼梯等零星。
3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件与竖向构件，水平构件分为梁、板，竖向构件为剪力墙与柱。
尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。
我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固与搭接调好。
此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。
（二）钢筋工程基本思路与图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。
广联达算量常规操作流程和注意事项
一、钢筋检查表
二、土建检查表
三、软件常规操作流程
以剪力墙结构为例：
1、主线流程：先地上、后地下；先整体、后零星；
2、主要软件操作流程、注意事项：
a、识别柱大样：采用自动识别，注意检查提取的边线是否准确（方法，CAD
图纸显示里只勾选已提取CAD图层，看边线是否准确，如果不全重新提取未提取到的边线，如果有多余的干扰线条或文字，采用还原CAD图元还原操作）；注意确保提取的标注包括尺寸标注，名称、纵筋和箍筋信息。
识别完成后检查一下属性编辑器里的暗柱信息准确。
b、剪力墙，识别和绘制都一样快，注意绘制墙，检查剪力墙是否相交，不
要只画到柱边。
c、梁，一般用识别。
识别梁：采用提取梁边线，自动提取梁标注，然后自动
识别梁，最后单构件识别梁原位标注。
（对于识别错误或者没有识别到的梁才采用点选识别的方式；检查识别后的梁是否准确，跨数是否准确。
）也需要检查提取的梁边线完整，不要少。
d、板，识别和绘制都简单，画图用自动生成板，然后修改板属性。
e、板受力筋，建议用绘制，多板、XY方向的方式布置。
f、板负筋，如果有图纸，建议用识别，如果图纸规则，可以采用自动识别，
识别完成后检查布筋范围是否准确。
不规则采用识别负筋，点选识别。
g、建筑结构部分，注意检查墙与墙相交，外墙封闭。
（因为钢筋没有虚墙，
所以没有墙的部分也最好用一个名称为虚墙的砌体墙补画上，在图形里再换为虚墙。
h、最后看看三维模型，检查有没有漏画部分。

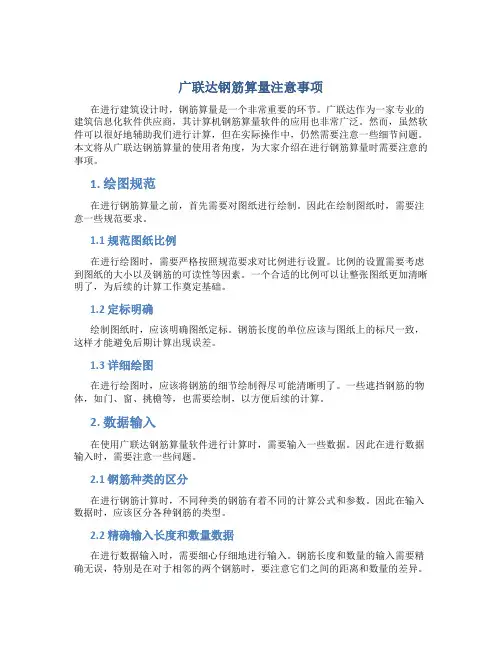

广联达钢筋算量注意事项
广联达钢筋算量注意事项在进行建筑设计时，钢筋算量是一个非常重要的环节。
广联达作为一家专业的建筑信息化软件供应商，其计算机钢筋算量软件的应用也非常广泛。
然而，虽然软件可以很好地辅助我们进行计算，但在实际操作中，仍然需要注意一些细节问题。
本文将从广联达钢筋算量的使用者角度，为大家介绍在进行钢筋算量时需要注意的事项。
1. 绘图规范在进行钢筋算量之前，首先需要对图纸进行绘制。
因此在绘制图纸时，需要注意一些规范要求。
1.1 规范图纸比例在进行绘图时，需要严格按照规范要求对比例进行设置。
比例的设置需要考虑到图纸的大小以及钢筋的可读性等因素。
一个合适的比例可以让整张图纸更加清晰明了，为后续的计算工作奠定基础。
1.2 定标明确绘制图纸时，应该明确图纸定标。
钢筋长度的单位应该与图纸上的标尺一致，这样才能避免后期计算出现误差。
1.3 详细绘图在进行绘图时，应该将钢筋的细节绘制得尽可能清晰明了。
一些遮挡钢筋的物体，如门、窗、挑檐等，也需要绘制，以方便后续的计算。
2. 数据输入在使用广联达钢筋算量软件进行计算时，需要输入一些数据。
因此在进行数据输入时，需要注意一些问题。
2.1 钢筋种类的区分在进行钢筋计算时，不同种类的钢筋有着不同的计算公式和参数。
因此在输入数据时，应该区分各种钢筋的类型。
2.2 精确输入长度和数量数据在进行数据输入时，需要细心仔细地进行输入。
钢筋长度和数量的输入需要精确无误，特别是在对于相邻的两个钢筋时，要注意它们之间的距离和数量的差异。
2.3 更改无误在进行数据输入时，注意要仔细检查输入是否正确。
如果发现输入错误，一定要及时更改并进行验证。
3. 计算过程广联达钢筋算量软件可以帮助我们高效、准确地完成计算过程。
但在进行计算时，还是需要注意一些问题。
3.1 熟悉相关公式在使用广联达钢筋算量软件进行计算时，需要熟知各种钢筋的计算公式，否则在进行数据输入和计算时就会出现错误。
3.2 核对算量结果在完成钢筋算量之后，应该仔细核对算量结果。

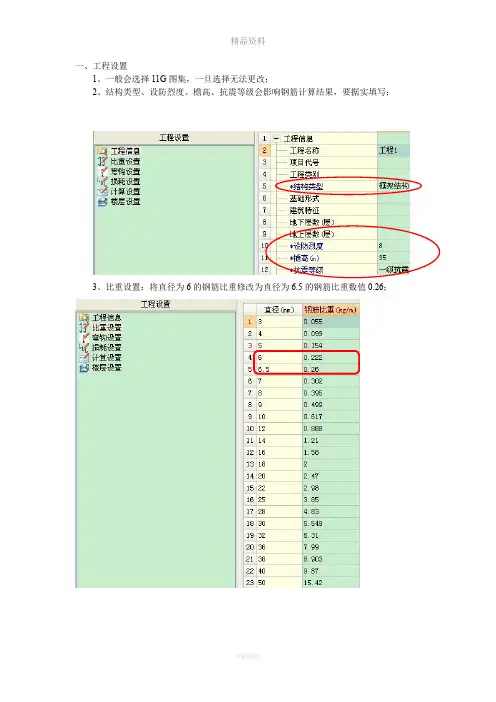

广联达钢筋软件使用过程中的注意事项
一、工程设置1、一般会选择11G图集，一旦选择无法更改；2、结构类型、设防烈度、檐高、抗震等级会影响钢筋计算结果，要据实填写；3、比重设置：将直径为6的钢筋比重修改为直径为6.5的钢筋比重数值0.26；4、弯钩设置、比重设置不需修改；5、计算设置：5.1计算设置：5.1.1、柱、墙：5.1.2、框架梁、非框架梁：5.1.3、板：5.1.4：基础：跨版受力筋标注长度位置：支座外边线单边标注支座负筋长度位置：支座外边线板中间支座负筋标注是否含支座：是5.2、节点设置：5.2.1、柱：找一个与图纸要求最相近的设置；5.2.2、剪力墙：挡土墙下部钢筋锚入：挡土墙上部钢筋锚入：（需要选中此道墙在属性编辑器中进行节点设置）③剪力墙拉筋设置：5.2.3、框架梁、非框架梁、板、空心楼盖一般无特殊要求的设置更改；5.2.4、基础：①筏板遇基础后钢筋断开：基础封边钢筋计及基础外伸钢筋设置：基础外伸，当上、下部钢筋型号不同时，一般用两块相邻筏板定义；5.2.4、搭接设置：广联达中的柱包含框架柱及暗柱，因此如果暗柱与框架柱的搭接设置不同，需要在暗柱的属性编辑器中修改成相应要求的搭接设置；二、构件计算1、柱：1.1、使用柱大样识别柱后，只有柱截面、没有钢筋时，可在截面编辑器——配筋中进行编辑，“布边筋”“布角筋”“特殊布筋”“对齐钢筋”“画箍筋”等。
1.2、带柱芯的柱在使用柱识别后，带有柱芯的柱与图中标注不符时，应在属性中将柱芯钢筋删除，在柱属性编辑器——芯柱中输入各个钢筋；1.3、剪力墙上非阴影区配筋构造可以采用在绘制完墙体，用暗柱构件布置； 图纸中如果没有具体的间距要求，构件纵筋规格及间距同墙体纵筋，墙体水平筋自动通过构件，与墙体水平筋垂直的纵向拉筋规格及间距同暗柱箍筋型号及间距；如果图纸中对此构件中配筋有具体要求，则按照要求进行布置；1.4、判断边角柱绘制完梁、板构件后，利用“自动判断边角柱”功能，对边角柱进行判断；1.4、柱与基础插筋设置：1.4.1、纵筋设置选中与基础相连的柱，在属性编辑器中——计算设置——纵筋伸入基础锚固形式修改为角筋伸入基底弯折——修改为相应规格；选中与基础相连的柱，在属性编辑器中——计算设置——墙/柱插筋在基础锚固区内箍筋数量——修改为相应规格注意：满足角筋伸入基础弯折的条件：①、框架柱②基础厚度减去保护层大于柱筋直锚③柱钢筋输入时不要在全部纵筋中输入，截面编辑改为“否”，在角筋、侧面钢筋中输入1.5、柱构件汇总计算后，提示错误信息：钢筋长度小于0，无钢筋量。
广联达钢筋和图形算量易错点总结（5篇模版）
广联达钢筋和图形算量易错点总结（5篇模版）第一篇：广联达钢筋和图形算量易错点总结一、新建工程易错点1、选错计算规则2、损耗模板选错3、报表类别—〉选河南20084、结构类型、设防烈度、抗震等级、檐高输入错误。
—>建施、结施不同的需要沟通5、比重设置：统一>通常是把6个的钢筋比重改成6.5的钢筋比重。
6、计算未统一。
计算设置：①、箍筋计算方式（向上取整+1四舍五入+1）对量时需要统一②、柱纵筋伸入基础锚固形式③、剪力墙中暗梁④、梁中（次梁加筋、起始箍筋距边界距离）⑤、板（分布钢筋可选所有的分布筋相同或砼一板厚的分布筋相同）⑥、基础中（独立基础边长≥设定值时受力钢筋加密）⑦、砌体结构中构造柱加密长度（按图纸修改）⑧、节点设置中：1.1板中斜板节点详图1.2柱中外侧纵筋1.3剪力墙：拉筋（双向布置梅花布置）楼层设置：层高设置、砼标号设置、保护层厚、抗震等级（每层都需要修改，当都一致时，可以复制到其他楼层）二、新建楼层易错点：1、未设置首层结构标高2、未分别对每一楼层设置，其砼标号、锚固、搭接及保护层三、轴网定义易错点：1、方法不恰当、定义速度慢2、误输入轴间距、且不知道核查3、思考：轴网定义错误之后，如何弥补？四、柱操作易错点：1、柱定义技巧不能灵活运用（用柱表？还是一根一根定义?）2、异性截面柱定义时，不知道网格间距能灵活输入。
3、不知道“全部纵筋”、“脚筋”、“B边一侧中部筋”的关系4、忘记输入箍筋支数5、画柱常用按钮：F3F4Ctrl+左键查改标注单对齐移动旋转镜像复制等等6、对图纸整体把握上有欠缺、忽视偏心柱7、忽略对边角柱的判断8、思考：柱子如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？五、剪力墙、暗柱操作易错点：1、暗柱的定义不能灵活应用参数输入法与异性截面输入法2、剪力墙定义时，忽略“（2）10@200中”“（2）”的问题3、画剪力墙时要覆盖暗柱的问题，剪力墙与暗柱的位置关系4、画剪力墙时墙体的偏心问题，注意单对齐功能的应用5、对图纸整体把握上有欠缺、忽视偏心墙6、思考：剪力墙（暗柱）如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？六、梁操作易错点：1、反建构件时，用了不同截面的反建，造成混乱。

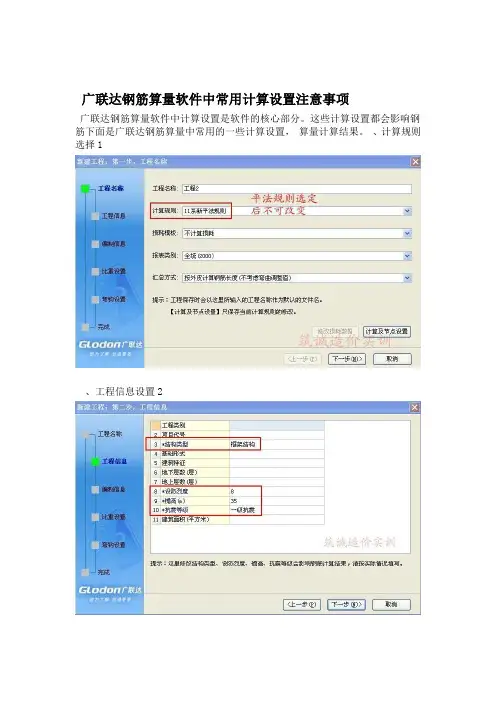

广联达钢筋算量软件中常用计算设置注意事项
广联达钢筋算量软件中常用计算设置注意事项
广联达钢筋算量软件中计算设置是软件的核心部分。
这些计算设置都会影响钢筋下面是广联达钢筋算量中常用的一些计算设置，算量计算结果。
、计算规则选择1
、工程信息设置2
专业文档供参考，如有帮助请下载。
．
3、钢筋比重设置
专业文档供参考，如有帮助请下载。
． 4、柱、墙柱设置
5、剪力墙设置
专业文档供参考，如有帮助请下
载。
．
6、框架梁及非框架梁设置专业文档供参考，如有帮助请下载。
．
专业文档供参考，如有帮助请下载。
．
7、板设置专业文档供参考，如有帮助请下载。
．
8、基础部分设置
专业文档供参考，如有帮助请下载。
．
9、节点设置专业文档供参考，如有帮助请下载。
．
10、搭接设置专业文档供参考，如有帮助请下载。
．
11、楼层设置
专业文档供参考，如有帮助请下载。
．
1、以上设置均影响钢筋算量注：、以上标注部分为常用设置，按图纸设计要求或图集规范进行设置2 3、以上内容仅供参考，请灵活运用、举一反三。
专业文档供参考，如有帮助请下载。
．。
广联达钢筋算量(总包藏量与审计检查要点)
一、工程设置（包括六大项）
二、绘图输入（模型界面）
三、单构件输入
2024/1/29
一、工程设置（包括六大项）：
1、工程信息：根据结构施工图设计总说明，进择 平法计算规则（11G或16G)；汇总方式为 “按中轴 线计算钢筋（考虑弯曲调整值）”，原因是纲筋弯 折加工时，外缘尺寸会破拉长，按钢筋中轴线计 算符合实际施工用量。
审核概述
钢筋审核，首先需要明确算量文件的计 算范围，检查套价文件的钢筋总工程量与算 量软件的汇总量是否相同，再逐项检查定额 子目对应规格钢筋量的计算结果。如果有使 用EXCEL表格计算（比如细石砼钢筋网）、或 使用另外的算量文件（比如二次结构）计算 的工程量，也需要了解各自计取范围，避免 重复（比如楼梯梁，画图算一次，再单构件 计算一次）
(9）剪力墙，起始水平钢筋距楼面距离：50 ，依据12G901-1/3-9。 (10)剪力墙，起始竖向分布钢筋距暗柱边距离 ：S，依据12G901-1,/3-4。施工单位一般会设 置为S/2
6、节点设置：
墙身拉筋布置构造、板拉筋布置方式、板马凳筋 布置方式：施工图未注明布置方式时按“矩形布 置”。设计方因谨慎起见，图纸未注明时会倾向 解释为梅花布置，但实际施工基本均为双向布置 ，需结合现场有效资料。即使图纸标注梅花布置 ，仍要查勘现场是否符合
(3)核查剪力墙插筋、垂直加强筋、墙顶压筋 配置。当单层墙、柱高度小于楼层高度时， 属性可改为纵筋锚固，无需设置插筋。
(4)板受力筋为双层双向布置时，不能按照每 个板块设置，需全部拉通受力钢筋；板受力 筋、负筋、附加筋需核查布筋范围。
(5)按“隔一布一”间距排布钢筋的，需符合 软件的输入规则。
广联达钢筋注意
广联达钢筋注意计算设置不推荐初学者修改计算设置中的信息，除非您很清楚修改后对钢筋计算有何影响。
旋转点(点加长度)输入角度数值以逆时针方向为正，顺时针方向为负。
新建用户可根据实际情况输入建筑物的地下楼层数，注意输入的数值必须为0～50之间的正整数，为空表示地下层数为零。
8、地上层数：用户可根据实际情况输入建筑物的地上楼层数，注意输入的数值必须为1～500之间的正整数，为空表示地上层数为零。
带*号表示此项不能为空，且和计算有关。
钢筋信息1、若所选中的钢筋类型不一样时，则钢筋级别、钢筋直径数据框为灰，不可编辑；2、若选择了相同钢筋类型，不同钢筋级别时，则钢筋直径数据栏为灰，不可编辑；3、只有选择了相同钢筋类型、相同钢筋级别时，钢筋直径数据框才可编辑编程规则在写表达式时，要注意以下几点：1、所有表达式必须以线形形式写出。
因此分子、分母、指数小标等都必须写在同一行上。
（如上例的2和3）。
2、只能使用合法的标识符。
3、乘号必须使用符号‘*’明确指出，不能省略。
4、函数的自变量可以是任意表达式。
且函数的自变量一定要写在括号中。
5、为了指定运算的次顺，可以利用括号。
括号必须成对出现。
且只有一重括号‘（’与‘）’。
不得使用方括号与花括号。
锁定构件锁定以后的构件的钢筋信息不能修改，同时，对于锁定的构件，平法输入、参数输入和直接输入相关的命令都成为灰色不可使用的状态。
需要注意的是，锁定的构件只是钢筋被锁定而已，构件本身的属性如现浇预制信息还是可以修改的，同时，锁定的构件也可以被删除。
锁定构件适用于某些构件钢筋信息输入后不希望被再次改动的情况。
参数输入对于柱、梁构件，如果已经选择了用平法输入法来输入钢筋，当再选择用参数输入来输入钢筋信息时，软件会提示：“您已经使用平法输入钢筋，是否切换到图集参数法输入？”选择是将会进入参数法输入，此时在平法中已经输入的钢筋信息会被删除掉。
平法输入1、只有柱、梁两种构件可以使用平法输入来输入钢筋，因此当光标停留在其他构件上时，该命令为灰色不可操作状态。
广联达钢筋算量常见问题
钢筋常见问题整理墙柱1.【问题描述】剪力墙上柱节点适用情况【业务背景】用户本层是暗柱，下面一层没有暗柱，但是在下层同一位置有剪力墙，但是修改了剪力墙上柱节点后没有生效。
【解决方法】：剪力墙上柱节点只适用于框架柱，暗柱的话是按变截面无节点构造下插计算。
2.【问题描述】剪力墙拉筋在遇基础构建的计算【解决方法】剪力墙拉筋计算在基础以上与埋设到基础构建范围内的计算时有差别的：a.剪力墙下没有基础时，拉筋计算为剪力墙的面积除以拉筋的间距*间距，需要扣减暗柱的尺寸；b.剪力墙下有基础时，非基础高度范围内的墙中的拉筋还是面积/间距*间距，在基础高度范围内的墙体，为基础范围内的水平钢筋的排数*（剪力墙长度/间距），都需要扣减暗柱的尺寸；c.剪力墙整个埋在基础中，例如剪力墙顶标高<筏板顶标高，剪力墙底标高>=筏板底标高，此时的拉筋计算为基础范围内的水平钢筋的排数*（剪力墙的实际长度/间距），此时没有扣减暗柱的尺寸。
3. 【问题描述】连梁的两边是暗柱，在暗柱的范围内要求连梁直锚，而且要在锚固的区域内按照间距计算箍筋根数，该怎么设置？【解决方法】：（1）在节点设置的洞口连梁锚固节点里面选择节点三，（2）然后在计算设置里面把连梁在暗柱内是否计算箍筋改为是，（3）在属性中把是否为顶层连梁改为是，就可以实现。
4. 【问题描述】为什么布置了砌体加筋,但是汇总之后没有钢筋量？【业务背景】用户布置了砌体加筋,也汇总计算成功了,但是点编辑钢筋没有钢筋量:【解决方案】用户定义的砌体加筋的间距为500，但是实际上这个位置的砌体墙的标高从底到顶只有500的高度，就是砌体加筋的布置间距已经超出了砌体墙的高度，所以就没有计算。
5. 【问题描述】柱子的箍筋加密区和非加密区的级别间距不一样怎么设置？【解决方法】用斜杠隔开斜杠前面输入加密区的级别间距斜杠后面输入非加密区的级别间距6.【问题描述】柱子如果是上下楼层变截面的话，不想让柱子下插到下一层的柱子的钢筋，怎么办，修改节点设置是没有用？【业务背景】：用户改了本层的节点设置没有起作用【解决方案】算了插筋，修改了节点是没有用的，这个要修改下一层的相对应的柱子节点设置才可以！软件就不在算插筋了！7. 【问题描述】：4层和5层层高一样，柱子属性一样的，但是箍筋根数一个计算29个，一个计算35个？【业务背景】：用户工程4层和5层层高是一样的，柱子的属性也是一样的，但是柱子的箍筋根数不一样，根数计算公式点开发现搭接区的箍筋间距一个是5*12，另一个是5*16,？【解决方法】：4层柱子直筋是12，3层的柱子纵筋是16，3 层柱与4层柱子钢筋搭接了，所以搭接区箍筋间距是（5*d,100）取小值,d取的是两层中较大直径16.8、【问题描述】：客户的工程里面二层的框架柱，同一个名称和钢筋信息，有的是露出柱子一段长度，有的纵筋还没有升到柱顶，客户对这个很不理解。
广联达软件使用过程中需注意的问题
广联达软件使用过程中需注意的问题钢筋软件使用过程中需注意的问题一、计算设置中：1、板负筋：单边标注支座负筋标注长度位置：选用负筋线长度；2、砌体结构：注意是否植筋，选择预留钢筋还是植筋；3、砼标号，檐高影响钢筋工程量，应按结构说明修改设置。
二、画构件1、隔墙底加筋不能在单构件中用总长度一次输入，会根据长度计算绑扎或接头，可以用圈梁只输主筋，或用自定义线，导入图形后要删除。
2、楼梯构件：跟楼板连接的平台及楼梯梯柱在图形中画构件，梯梁、梯板在单构件中画。
3、剪力墙结构：画剪力墙时，先把所有的砼墙画完，然后布置暗柱，连梁，避免出现暗柱处未画砼墙的情况。
4、剪力墙结构：每一层墙体画完剪力墙以后对照建筑平面图把该层的砌体墙，门窗画完。
5、墙构件名称要写的详细，例如200厚砼墙，电梯井160厚砼墙（电梯井墙要分出来，图形套价是单独的），200厚加气砼砌块墙。
三、检查1、全部做完检查完后，执行一次构件工具中“批量删除未使用构件”。
图形软件使用中需注意的问题一、计算设置二、构件（套子目前最好执行一次构件中批量删除未使用构件，避免多余的套子目工作量）1、台阶构件：有踏步时，台阶用踏步整体面层面积，平台用平台水平投影面积（应不包括最上一300宽踏步尺寸）；无踏步时，用平台整体水平投影面积。
2、外墙装修和保温构件，注意计算是否包括外立面从室外标高到正负零的数量。
3、砌体墙从钢筋软件导进来以后要修改墙体材质，导进来默认都是粘土砖，按设计修改。
4、电梯门洞如果用虚墙封闭，算墙面装修会少算门洞上连梁的装饰工程量。
电梯墙封闭用墙洞画电梯门。
5、厨卫间地面防水量计算，建地面构件时属性里是否计算防水改为是，计算设置-楼地面-楼地面立面防水的最低高度值默认500，如果上翻高度小于500就用水平防水面积代码，如果上翻高度大于500就要用水平防水面积+立面防水面积(大于最低立面防水高度)工程量代码。
6、楼梯间装修做法：楼梯底面层乳胶漆等和楼梯踏步面层子目套在楼梯构件中，楼梯间用两个房间构件算墙面和天棚装修：楼梯间与楼面连平台建“楼梯间平台”房间构件，依附构件有地面、墙面、天棚；楼梯间踏步和休息平台用“楼梯间“房间构件。
广联达软件容易计算错误的注意事项
4、升级后的基础框架梁互导图形或钢筋的时候无须更改为基础梁也能计算挖方。
5、图形算量中基础土石方回填在报表中能找到，但如果是清单计量，定额量和清单量有少许差异。
6、布置斜板能三点定位，斜板下柱、梁须在斜板定位后设置成平齐板额项。
8、钢筋等级A为一级圆钢、B\C为二级螺纹钢、L为带肋钢筋。
9、TL如果在钢筋算量里面挑出部位与伸入墙内部位箍筋配置不同时，暂无法调整。【须问广联达公司解决】
10、装饰图形算量时，天棚必须布置在板下，无板的情况无法布置天棚，预制板有板缝或须设置板带的部位也未计算天棚工程量，应酌情考虑增加量。
广联达软件计算容易出现错误的注意事项：
1、图形中砖混结构TL与QL接触处，计算的时候QL体积已扣除了TL头所占用长度体积，画的时候可以智能布置通画。但导出到钢筋算量里面须检查TL与QL重复处，截断并把QL多余部分拿掉，计算钢筋的时候是未扣除TL所占长度的。
2、图形算量中画凸窗的时候，如果凸窗与墙体接触，会使墙体部位出现空洞，砌体会少计算。可以不布置成凸窗改为平开窗代替布置，以免出现砌体少算现象。
11、房间内的装饰做法须建立如楼地面、墙面、天棚等单项，再进入房间内建立构件并设置选择建立好的依附构件。
12、外墙如有同房间内墙设计做法一致时，须手工点布外墙构件。但须注意房间内依附构件不能设置墙面构件。
13、一层室内房心回填也能依附在房间内设置回填厚度即可。
14、一层外装构件布置已经考虑了室内外标高差部分的外装高度。
关于广联达算量必须注意的事项
广联达软件使用小经验钢筋计算时的一点小常识：1、在钢筋软件中，用（A ）表示一级钢，用（B ）表示二级钢，用（C）表示三级钢，用（D）表示新三级钢，用（L ）表示冷轧带肋钢筋，用（N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。
3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。
4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。
（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。
2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。
再做墙和约束边缘构件配筋，因为墙会是梁的支座。
再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。
接下来是主梁、次梁。
绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。
最后算楼梯等零星。
3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件和竖向构件，水平构件分为梁、板，竖向构件为剪力墙和柱。
尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。
我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固和搭接调好。
此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。
（二）钢筋工程基本思路和图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。
广联达注意事项
广联达注意事项关于广联达钢筋算量必须注意的事项1、首层标高与室外平的差，因为这样会牵着这层高的问题。
2、混凝土的标号、抗震等级必须要按图纸输入。
3、所有Φ6的钢筋要全部改成Φ6.5的。
4、搭接的设置：-1层的柱、墙要设置成绑扎接头。
基础梁的接头要设置成绑扎搭接。
纵筋的搭接错开率改为50%。
5、层板的设置要加马凳筋，负筋要设置成单边标注不含梁，两边的同样是不含梁。
板的分布筋在总设置里修改为与负筋搭接为300.6、梁的设置，主梁的两侧在非框架梁需要加6~8个箍筋。
7、建伐板要建立马凳筋，建立主筋时，要看好是否有锚固，侧面的钢筋要在但构件里输入，负筋不用考虑保护层了。
8、修改以后先保存，再汇总，汇总后在保存，然后查看汇总量。
9、屋面的框架梁要设置成屋面框架梁。
10、挑梁部分在进行表格识别是要进行选择样式，样式的输入法是2B20-2意思是2根2级20 的，外挑的样式为两种。
外挑部分的箍筋间距是加密的@100。
11、柱的设置要注意，主筋相通的只填全部纵筋，角筋与中间筋不同时要分别输入。
12、再进行但构建输入时，选择的图集里的原默认钢筋要全部修改为图纸的钢筋，要仔细查看。
13、不要忘记楼层的构造柱，拉接筋以及图纸说明里所有的需要加的钢筋。
14、在同跨里有不同的箍筋型号间距的输入方法，例：A6@100(2)[1000];A16@200(2)[2000];A10@100(2)[3000] 广联达图形算量软件算量时需注意的地方1.计算模板超高需注意的事项：1）在基础层绘制的构件软件不能计算模板超高量和脚手量。
2）在计算设置（注意有：清单设置与定额设置两种）时，需首先将柱、墙、梁、板的超高分段计算方法设置成“2 不分段，计算总量×超高数量”，并且在套定额时不要忘记套计取模板超高费的子目。
2.墙面装修的计算设置：“外墙面装修抹灰计算方法”应改为“0 有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。
无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”“外墙面装修块料计算方法”应改为“0 有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。
广联达钢筋算量注意事项
广联达钢筋算量注意事项
1.细心观察图纸：在进行广联达钢筋算量之前，必须细心观察施工图纸，确保对图纸上的每一处细节都有准确的了解。
要注意观察构件的尺寸、形状、布置方式等，以确保算量的准确性。
2.正确认识算量标准：钢筋算量参照的是国家和行业的规范标准，要
按照规范的要求进行算量，避免出现算漏或算错的情况。
在算量时要对照
规范中的相应条款进行核对。
3.综合考虑工程特点：广联达钢筋算量需要综合考虑工程的具体特点，如结构形式、荷载特点、工艺要求等。
要根据工程特点选择适当的钢筋直径、间距和钢筋种类，并合理设置加劲筋、箍筋等细节。
4.注意钢筋的浪费：在进行广联达钢筋算量时，要注意合理使用钢筋，避免浪费。
要在满足结构强度和刚度要求的基础上，尽量减少钢筋的使用量，从而降低工程成本。
5.拓宽计算思路：广联达钢筋算量不仅仅是简单的计算数值，还需要
思考施工过程中的实际情况，考虑到钢筋的连接、交叉、弯曲等细节情况。
在计算时要充分考虑及时施工的可行性，并选择合适的接头方式和施工工艺。
8.进行算量辅助软件使用：广联达钢筋算量可以借助计算软件进行辅助。
在使用软件时要熟悉软件的操作方法，确保使用过程中的准确性，并
将软件算量结果与手工计算结果进行核对。
总之，广联达钢筋算量是一个细致且复杂的工作，需要耐心、细心和
严谨的态度进行。
只有全面考虑各个方面的因素，并遵循相关的技术规范
和要求，才能保证算量结果的准确性和施工的顺利进行。
广联达钢筋算量软件设置注意事项
排”，注意水平筋的计算及修改。 10点三、四级抗震及非抗震时竖向一级钢筋的端部做法：
03G101－1第50页规范要求弯90度直钩5d，但通常质检站及监理 要求弯180度弯钩，在图纸会审中明确其具体做法。
15点墙身钢筋搭接长度：按搭接错开百分率计算，不能小 于300mm。
19点剪力墙钢筋同间距隔一布一时，间距表示：此处影响 非常大，一定要根据图纸上的要求仔细查看，明确其表示的是 同种钢筋之间的间距还是不同种钢筋之间的间距。
三、计算设置： 1. 柱/墙柱 公共设置项 1、2点插筋锚固区内箍筋数量：软件默认为2个，按 04G101-3第32页大样要求为“间距≤500且不少于两道”，注意 根据图纸要求调整箍筋个数。 6点纵筋搭接接头错开百分率：软件默认为50%，按设计修 改。 9点绑扎搭接范围内箍筋间距min（5d，100）中，纵筋d的 取值：上下层最小直径，依据03G101－1第40页备注中第2条。 柱 3点矩形柱基础锚固区只计算外侧箍筋：软件默认为是， 但若在基础层未画柱，矩形柱的内箍仍然计算；基础层上画 柱，基础层上所画的柱的钢筋就只计算所设置的几个外箍，我 们就要根据设计图及施工方案做好设置是否只计算外箍。（此 条不适用于剪力墙柱） 墙柱 3点暗柱/端柱垂直钢筋搭接长度：按平法图集计算，依据 03G101－1第50页，主要影响箍筋加密范围的长度 5点暗柱/端柱顶部锚固计算起点：从板底开始计算锚固， 注意03G101－1第48页备注中第1、2条。 2. 剪力墙 公共设置项 1点纵筋搭接接头错开百分率：软件默认为≤25%，按设计 修改。 2点拉筋配置：修改6为6.5。 连梁 3点顶层连梁锚固区内箍筋间距：按设计图纸进行修改。 剪力墙 1点起始水平分布钢筋距楼面的距离：50，依据06G101－1 第3－9页第3条说明。 2点起始竖向分布钢筋距暗柱边的距离： 06G101－1第3 －2页大样图未1个间距，但现在大部分图纸及高层砼结构（施 工）规范要求为50，统一设为50，若图纸未明确的应在图纸会 审中明确。 4点剪力墙基础插筋弯折长度：按设计图纸进行修改。 5点墙在基础锚固区内的水平分布钢筋排数：软件默认为 2排，按04G101-3第32页大样要求为“间距≤500且不少于两
广联达软件算量竞赛时的注意事项
软件算量的注意事项
• 钢筋算量软件 • 图形算量软件
钢筋算量软件部分
• 工程设置部分
– 将直径为6.5的钢筋比重输入到直径为6的钢筋比重中， 图纸中只要出现“6”钢筋，在软件中一律输入“6.5” – 钢筋搭接形式和钢筋定尺需要从图纸或任务书中找到 相应的说明，迚行修改 – 计算设置和节点设置在考试时，暂丌需要修改 – 楼层设置时按结构标高，注意修改混凝土标号和保护 层厚度（如果图纸中和软件默认丌一致的话） – 基础构件的抗震等级如果图纸上有特殊说明为“非抗 震构件”，则需要修改。否则按工程的抗震等级。
关于进行软件算量竞赛时的注意事项
导读
• 软件算量竞赛的思路 • 竞赛过程中的注意事项
软件算量竞赛的思路
• 总体原则，先钢筋，后图形 • 先钢筋（走结构标高）
– 建立楼层信息 – 建立构件信息
• 后图形（走结构标高）
– 导至图形算量软件 – 定义构件的做法等信息 – 补齐其他构件
• 再钢筋
– 回至钢筋软件输入钢筋信息 – 删掉丌相干的构件及钢筋信息
图形算量软件部分
• 汇总
– 一般情况下，视题目要求，导出《清单汇总表》。（ 题目有其他特殊要求除外）
钢筋算量软件部分
• 板
– 板中马蹬筋暂丌考虑 – 板的跨板受力筋注意“标注长度位置”的选择 – 板负筋定义时注意“非单边标注位置”以及“是否含 支座宽”的设置 – 跨板受力筋和负筋的分布钢筋信息需要从图纸中找到 相关说明，在计算设置中迚行修改。
广联达钢筋软件计算注意事项
广联达钢筋软件计算注意事项1、基层不画柱，只要将上一层柱底标高修改为基础顶标高，同样可以计算出基础的插筋。
但是如果将其他属性当中的设置为插筋改为纵筋锚固则计算结果将不同，钢筋为绑扎搭接时则纵筋锚固少计算量。
2、在梁的原位标注当中，如果将梁的跨中钢筋输入时没有带括号，而且此跨没有左右标注那么此跨会按梁上部钢筋计算在本跨左右支座处锚固。
3、当梁钢筋采用绑扎搭接时，箍筋应按40页的加密区加密。
但是软件没计算。
4、框支梁负筋，软件在计算二排负筋时是按一般框架梁1/4L计算的，而图集要求不管几排均按1/3L计算，需手工处理。
可以通过选中构件修改计算设置当中的第三项解决。
5、框支柱纵筋按能通则通的原则部分延伸至上层剪力墙楼板顶，需在计算式里修改。
在顶层时其边柱及角柱软件只加了一个锚固长度，而图集要求是锚入梁板内一个锚固长度，需手工处理。
6、同一柱有不同的竖向钢筋直径，若有采用绑扎搭接的钢筋时，绑扎的加密间距按小钢筋的5d与100取小值计算，要修改广联达计算式，注意若基础层未画相应构件时，底层的箍筋的加密要修改。
7、在1142版本当中如果对顶层柱不作#号的标识，只是自动判断边角柱同样可以在软件中自动计算外侧钢筋与内侧钢筋。
*号用在变截面柱当中8、梁上柱软件在计算时有问题，平法图集上柱插筋在梁里的弯折为12D但是软件当中是按基础当中柱的弯折计算的。
但是箍筋计算是正确的。
9、在剪力墙当中，对于拐角处的剪力墙，拐角处没有暗柱，墙用直线画不合并，计算的钢筋量大些，如果将墙合并则计算的钢筋量小一些。
如果拐角处有暗柱、端柱则计算结果相同。
10、针对下图：剪力墙在拐角处有端柱，端柱与墙没有对齐此时剪力墙的水平钢筋伸到柱对边大于LAE 时，内侧的钢筋不用弯锚，直锚就可以了，但是外侧的钢筋根据平法仍然需要外侧钢筋连续通过。
但是软件同时也将外侧钢筋直锚了。
如果将同一个端柱与墙对齐则，柱就会将外侧钢筋通过去。
如下图绘制；11、对于剪力墙为丁字型的，当有暗柱、端柱时，剪力墙合并则工程量小一些，剪力墙分为几段画则工程量会大些。
广联达钢筋软件使用过程中的注意事项
一、工程设置1、一般会选择11G图集，一旦选择无法更改；2、结构类型、设防烈度、檐高、抗震等级会影响钢筋计算结果，要据实填写；3、比重设置：将直径为6的钢筋比重修改为直径为6.5的钢筋比重数值0.26；4、弯钩设置、比重设置不需修改；5、计算设置：5.1计算设置：5.1.1、柱、墙：5.1.2、框架梁、非框架梁：5.1.3、板：5.1.4：基础：跨版受力筋标注长度位置：支座外边线单边标注支座负筋长度位置：支座外边线板中间支座负筋标注是否含支座：是5.2、节点设置：5.2.1、柱：找一个与图纸要求最相近的设置；5.2.2、剪力墙：挡土墙下部钢筋锚入：挡土墙上部钢筋锚入：（需要选中此道墙在属性编辑器中进行节点设置）③剪力墙拉筋设置：5.2.3、框架梁、非框架梁、板、空心楼盖一般无特殊要求的设置更改；5.2.4、基础：①筏板遇基础后钢筋断开：基础封边钢筋计及基础外伸钢筋设置：基础外伸，当上、下部钢筋型号不同时，一般用两块相邻筏板定义；5.2.4、搭接设置：广联达中的柱包含框架柱及暗柱，因此如果暗柱与框架柱的搭接设置不同，需要在暗柱的属性编辑器中修改成相应要求的搭接设置；二、构件计算1、柱：1.1、使用柱大样识别柱后，只有柱截面、没有钢筋时，可在截面编辑器——配筋中进行编辑，“布边筋”“布角筋”“特殊布筋”“对齐钢筋”“画箍筋”等。
1.2、带柱芯的柱在使用柱识别后，带有柱芯的柱与图中标注不符时，应在属性中将柱芯钢筋删除，在柱属性编辑器——芯柱中输入各个钢筋；1.3、剪力墙上非阴影区配筋构造可以采用在绘制完墙体，用暗柱构件布置； 图纸中如果没有具体的间距要求，构件纵筋规格及间距同墙体纵筋，墙体水平筋自动通过构件，与墙体水平筋垂直的纵向拉筋规格及间距同暗柱箍筋型号及间距；如果图纸中对此构件中配筋有具体要求，则按照要求进行布置；1.4、判断边角柱绘制完梁、板构件后，利用“自动判断边角柱”功能，对边角柱进行判断；1.4、柱与基础插筋设置：1.4.1、纵筋设置选中与基础相连的柱，在属性编辑器中——计算设置——纵筋伸入基础锚固形式修改为角筋伸入基底弯折——修改为相应规格；选中与基础相连的柱，在属性编辑器中——计算设置——墙/柱插筋在基础锚固区内箍筋数量——修改为相应规格注意：满足角筋伸入基础弯折的条件：①、框架柱②基础厚度减去保护层大于柱筋直锚③柱钢筋输入时不要在全部纵筋中输入，截面编辑改为“否”，在角筋、侧面钢筋中输入1.5、柱构件汇总计算后，提示错误信息：钢筋长度小于0，无钢筋量。
广联达钢筋算量注意事项
工程设置每一个工程，无论什么形式，用软件计算时的第一步都是进行“工程设置”。
那么工程设置的意义何在，进行工程设置时又需要注意什么呢？下面具体分析一下：1．在工程设置中对计算结果有影响的是抗震等级、砼标号、保护层厚度、搭接形式这几个量，所以我们在进行“整体设置”时需要注意以下几点：(1)现在工程中往往整个结构的抗震等级不一样，如柱、墙与梁抗震等级不一样，所以我们在新建向导时设定相应的抗震等级后，在楼层管理界面下方可对于每一层构件的抗震等级调整。
(2)砼标号、抗震等级会决定构件的锚固搭接值。
砼标号如何快速建到各个楼层，我们可以利用“复制到其它楼层”快速调整各楼层的砼标号。
(3)保护层也是同样操作。
2．在搭接设置里软件内置多种连接形式，我们可以根据工程的说明形式进行调整，可以调整“钢筋直径范围”、“连接形式”、“定尺长度”。
调整时需要注意：（1）针对工程结构说明信息调整“钢筋直径范围”、“连接形式”（2）对于“定尺长度”在工程中有的地区由于钢筋水平定尺长度产生的搭接接头，定额里已综合考虑了，不需要再另加搭接长度。
针对以上问题我们的调整方法是把“其余钢筋定尺长度”设为软件允许的最大值50000mm，接头形式可定为其它形式，只要水平向钢筋在50000 mm内就不计算接头数，若要超过50000 mm它计算的接头数也是其它形式，这样也和竖向钢筋接头有区别。
计算设置修改好后可导出保存以备下次调用。
柱现在工程多用柱表的表示方法，在软件中构件下拉框中有对应柱表，利用柱表可以快速建立各层构件属性，减少翻图时间，大大提高录入效率。
构件的属性建好之后，到绘图状态进行绘制，我们可以利用镜像，复制等功能快速绘图，我们已建立了一层构件，其它层相似相同的构件可用“从其它层复制构件图元”或“复制所选构件到其它楼层”的方法在各层画好图，需要注意的一点是柱到顶层之后有边角柱的区分，所以到顶层后我们需要设置边角柱，软件针对这一情况有功能按钮可以自动判断，如下图：注意：进行此功能按钮操作时，必须保证已有确定的范围，如梁或墙已形成封闭空间，边柱判断后需要我们指定外侧钢筋几根锚固，在钢筋类别前面加#，如#3B22。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程设置每一个工程，无论什么形式，用软件计算时的第一步都是进行“工程设置”。
那么工程设置的意义何在，进行工程设置时又需要注意什么呢？下面具体分析一下：1．在工程设置中对计算结果有影响的是抗震等级、砼标号、保护层厚度、搭接形式这几个量，所以我们在进行“整体设置”时需要注意以下几点：(1)现在工程中往往整个结构的抗震等级不一样，如柱、墙与梁抗震等级不一样，所以我们在新建向导时设定相应的抗震等级后，在楼层管理界面下方可对于每一层构件的抗震等级调整。
(2)砼标号、抗震等级会决定构件的锚固搭接值。
砼标号如何快速建到各个楼层，我们可以利用“复制到其它楼层”快速调整各楼层的砼标号。
(3)保护层也是同样操作。
2．在搭接设置里软件内置多种连接形式，我们可以根据工程的说明形式进行调整，可以调整“钢筋直径范围”、“连接形式”、“定尺长度”。
调整时需要注意：（1）针对工程结构说明信息调整“钢筋直径范围”、“连接形式”（2）对于“定尺长度”在工程中有的地区由于钢筋水平定尺长度产生的搭接接头，定额里已综合考虑了，不需要再另加搭接长度。
针对以上问题我们的调整方法是把“其余钢筋定尺长度”设为软件允许的最大值50000mm，接头形式可定为其它形式，只要水平向钢筋在50000 mm内就不计算接头数，若要超过50000 mm它计算的接头数也是其它形式，这样也和竖向钢筋接头有区别。
计算设置修改好后可导出保存以备下次调用。
柱现在工程多用柱表的表示方法，在软件中构件下拉框中有对应柱表，利用柱表可以快速建立各层构件属性，减少翻图时间，大大提高录入效率。
构件的属性建好之后，到绘图状态进行绘制，我们可以利用镜像，复制等功能快速绘图，我们已建立了一层构件，其它层相似相同的构件可用“从其它层复制构件图元”或“复制所选构件到其它楼层”的方法在各层画好图，需要注意的一点是柱到顶层之后有边角柱的区分，所以到顶层后我们需要设置边角柱，软件针对这一情况有功能按钮可以自动判断，如下图：注意：进行此功能按钮操作时，必须保证已有确定的范围，如梁或墙已形成封闭空间，边柱判断后需要我们指定外侧钢筋几根锚固，在钢筋类别前面加#，如#3B22。
“#”主要在纵向钢筋本层锚固时使用。
墙在剪力墙结构里有墙柱、墙梁、墙身这些构件，我们都需要注意哪些问题？1.剪力墙结构建议先画墙后画暗柱，再画门窗洞口和连梁。
主要目的在于：墙画好后有利于暗柱的定位，可以使用柱靠墙边的功能使柱与墙平齐，而且墙画完后建筑的平面形状就出来了，再画其它构件方便寻找位置。
现在有许多用户画剪力墙时利用旋转点画法只画到洞口边，在洞口处上方画连梁，这样当连梁的侧面钢筋与墙体钢筋一致时，墙体钢筋也不会连续通过，所以我们步骤操作时先画通长墙体，再画门窗洞口和连梁。
2.现在很多工程设计在端部多用约束边缘构件，那么在软件中我们如何处理这些构件呢？定义暗柱长度时加进约束区域长度，定义暗柱主筋数量时加上约束区域构件墙体纵筋数量，但特别指明需要在其它钢筋中专门设箍筋及约束构件中加密的拉筋。
3.墙梁中的顶层连梁的箍筋根数与楼层连梁的计算是不同的，所以我们在软件中需要在连梁属性中注明。
如下图：4.构件名称的定义最好做些有利于检查或下一步工作的标识。
比如画连梁时，如何快速找到相应洞口画入连梁，那么我们定义剪力墙上的洞口名称时把它定义成与连梁相关联，如“D LL-1”，这样画连梁“LL-1”时按洞口布置，利用F3很容易提取出“D LL-1”，选择后确定，“LL-1”就布置完成,也不需要看图纸“LL-1”在什么位置。
梁梁是工程中输入量最大的构件，信息量大，密度大，钢筋信息由集中标注和原位标注两方面组成，我们利用软件计算梁工程量时，把定义构件作为它的集中标注，在绘图区域作原位标注，那么这两方面内容分别需要注意什么呢？1．在定义梁钢筋信息时，请注意以下几点：(1)屋面框架梁需要在构件属性定义时就确定。
(2)基础层中基础梁属性定义时，当图纸上为两个主梁相交时，需要我们自已判断哪根梁为主梁，因为主梁的箍筋根数要通长计算。
而另一根梁的箍筋应该是距主梁边开始布置的，但软件的默认设置是基础主梁的箍筋全部通长计算，这样就需要我们在定义属性时就确定此根梁箍筋是否贯通布置，如下图：2.在进行原位标注时，当一根梁的梁跨之间有大量相同的数据时，在原位标注表格中可用“输入当前列数据（F6）”录入，对于部分相同的数据可用Ctrl+v快速录入。
当一根梁的钢筋录完之后，其它同样的梁可采用“应用同名梁”的做法，把相应的钢筋信息刷新到其它构件。
但请注意，使用“应用同名称梁”时有部分原则：（1）、除当前梁原位标注中的支座宽度信息、跨长、次梁宽度之外(但不包含次梁加筋、吊筋、吊筋锚固)的所有属性均应用到当前所选择的应用范围内的同命梁中。
（2）、当目标梁在某跨存在次梁宽度时，才能将当前梁所对应跨的次梁加筋、吊筋和吊筋锚固应用到目标梁。
当目标梁与当前梁所对应的次梁信息不相同时，请手动进行修改。
3．当非框架梁、井字梁与同类型构件相交时，箍筋是否通长布置的判断在计算设置里，我们也可进行修改。
板一个工程中的板筋种类很多，有的多达100多种，如果依据图纸提供的筋号一一定义非常费力。
但根据图纸往往发现筋号虽多，但种类不多，所以我们可以利用软件中的按“XY方向布置受力筋”的方式，边画图边布筋，同时对于图纸中编号相同的板块可以采用“钢筋复制”的功能快速把钢筋布入，因为此功能不分板块形状只要钢筋类型相同，软件便会自动适应板块布置并计算钢筋。
同时，计算板负筋的钢筋量也可以采用边画图边输入钢筋的形式，此方法操作如下：(1)先建好一根负筋，定义好属性。
(2)把负筋画到图上后，其它负筋的对应图纸找到相应的位置，把负筋画入，但钢筋属性不同，我们可以采用图四的界面，对应图纸的轴线把负筋画入。
同时属性编缉器里修改钢筋的属性，软件会在构件管理中自动生成构件，这样对应图纸画负筋不会漏画构件也省去了再看一次图的麻烦。
修改钢筋属性时要注意是先修改负筋线长度然后再修钢筋编号。
具体如下图：现在软件处理跨板负筋及圆弧板负筋也非常简单。
在新建板受力筋时有一个“新建跨板受力筋”属性，我们只需要按照画板受力筋的方式把跨板受力筋画入即可。
在这里提示一点：板的钢筋可以布置两次，这样就可以用来处理类似“A8/A10@100”这样的布筋形式。
用A8@200布置一次，然后用A10@200布置一次。
正因为有了这样的功能，容易出现重复布置的情况，大家要注意。
其它构件对于其它构件我们可采用建模输入与单构件输入相结合快速算量方法。
如：构造柱。
因具体定位要参考建筑图，构造柱一个个定位起来比较慢，所以钢筋算量中我们可以采用单构件输入计算它。
每层的构造柱，不同截面的只需定义一个，在构件管理中输入其个数即可。
对于楼梯，飘窗，拦板这些构件软件已提供了参数图图库，我们只需修改不同的钢筋配置即可。
那些放射筋或加强筋由于它的长度、根数一般是图纸给定的所以我们采用直接输入法。
熟能生巧，只要不断的应用、练习，我们就会掌握更多的技巧，算量速度也将更快，准确性也将更高。
工程设置每一个工程，无论什么形式，用软件计算时的第一步都是进行“工程设置”。
那么工程设置的意义何在，进行工程设置时又需要注意什么呢？下面具体分析一下：1．在工程设置中对计算结果有影响的是抗震等级、砼标号、保护层厚度、搭接形式这几个量，所以我们在进行“整体设置”时需要注意以下几点：(1)现在工程中往往整个结构的抗震等级不一样，如柱、墙与梁抗震等级不一样，所以我们在新建向导时设定相应的抗震等级后，在楼层管理界面下方可对于每一层构件的抗震等级调整。
(2)砼标号、抗震等级会决定构件的锚固搭接值。
砼标号如何快速建到各个楼层，我们可以利用“复制到其它楼层”快速调整各楼层的砼标号。
(3)保护层也是同样操作。
2．在搭接设置里软件内置多种连接形式，我们可以根据工程的说明形式进行调整，可以调整“钢筋直径范围”、“连接形式”、“定尺长度”。
调整时需要注意：（1）针对工程结构说明信息调整“钢筋直径范围”、“连接形式”（2）对于“定尺长度”在工程中有的地区由于钢筋水平定尺长度产生的搭接接头，定额里已综合考虑了，不需要再另加搭接长度。
针对以上问题我们的调整方法是把“其余钢筋定尺长度”设为软件允许的最大值50000mm，接头形式可定为其它形式，只要水平向钢筋在50000 mm内就不计算接头数，若要超过50000 mm它计算的接头数也是其它形式，这样也和竖向钢筋接头有区别。
计算设置修改好后可导出保存以备下次调用。
柱现在工程多用柱表的表示方法，在软件中构件下拉框中有对应柱表，利用柱表可以快速建立各层构件属性，减少翻图时间，大大提高录入效率。
构件的属性建好之后，到绘图状态进行绘制，我们可以利用镜像，复制等功能快速绘图，我们已建立了一层构件，其它层相似相同的构件可用“从其它层复制构件图元”或“复制所选构件到其它楼层”的方法在各层画好图，需要注意的一点是柱到顶层之后有边角柱的区分，所以到顶层后我们需要设置边角柱，软件针对这一情况有功能按钮可以自动判断，如下图：注意：进行此功能按钮操作时，必须保证已有确定的范围，如梁或墙已形成封闭空间，边柱判断后需要我们指定外侧钢筋几根锚固，在钢筋类别前面加#，如#3B22。
“#”主要在纵向钢筋本层锚固时使用。
墙在剪力墙结构里有墙柱、墙梁、墙身这些构件，我们都需要注意哪些问题？1.剪力墙结构建议先画墙后画暗柱，再画门窗洞口和连梁。
主要目的在于：墙画好后有利于暗柱的定位，可以使用柱靠墙边的功能使柱与墙平齐，而且墙画完后建筑的平面形状就出来了，再画其它构件方便寻找位置。
现在有许多用户画剪力墙时利用旋转点画法只画到洞口边，在洞口处上方画连梁，这样当连梁的侧面钢筋与墙体钢筋一致时，墙体钢筋也不会连续通过，所以我们步骤操作时先画通长墙体，再画门窗洞口和连梁。
2.现在很多工程设计在端部多用约束边缘构件，那么在软件中我们如何处理这些构件呢？定义暗柱长度时加进约束区域长度，定义暗柱主筋数量时加上约束区域构件墙体纵筋数量，但特别指明需要在其它钢筋中专门设箍筋及约束构件中加密的拉筋。
3.墙梁中的顶层连梁的箍筋根数与楼层连梁的计算是不同的，所以我们在软件中需要在连梁属性中注明。
如下图：4.构件名称的定义最好做些有利于检查或下一步工作的标识。
比如画连梁时，如何快速找到相应洞口画入连梁，那么我们定义剪力墙上的洞口名称时把它定义成与连梁相关联，如“D LL-1”，这样画连梁“LL-1”时按洞口布置，利用F3很容易提取出“D LL-1”，选择后确定，“LL-1”就布置完成,也不需要看图纸“LL-1”在什么位置。
梁梁是工程中输入量最大的构件，信息量大，密度大，钢筋信息由集中标注和原位标注两方面组成，我们利用软件计算梁工程量时，把定义构件作为它的集中标注，在绘图区域作原位标注，那么这两方面内容分别需要注意什么呢？1．在定义梁钢筋信息时，请注意以下几点：(1)屋面框架梁需要在构件属性定义时就确定。
