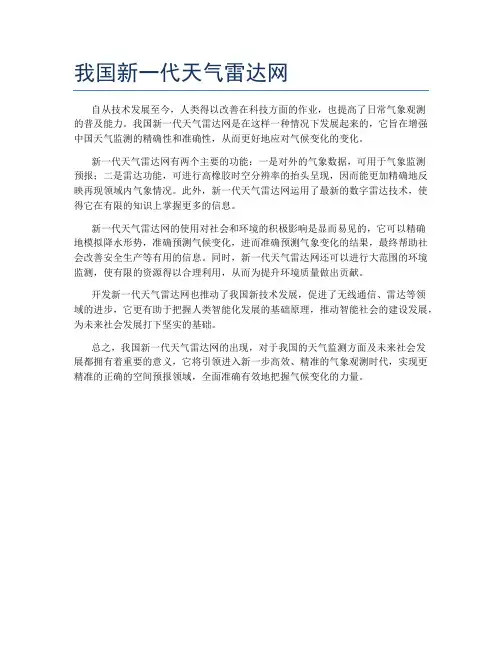

我国新一代天气雷达网
自从技术发展至今，人类得以改善在科技方面的作业，也提高了日常气象观测
的普及能力。
我国新一代天气雷达网是在这样一种情况下发展起来的，它旨在增强中国天气监测的精确性和准确性，从而更好地应对气候变化的变化。
新一代天气雷达网有两个主要的功能：一是对外的气象数据，可用于气象监测
预报；二是雷达功能，可进行高橡胶时空分辨率的抬头呈现，因而能更加精确地反映再现领域内气象情况。
此外，新一代天气雷达网运用了最新的数字雷达技术，使得它在有限的知识上掌握更多的信息。
新一代天气雷达网的使用对社会和环境的积极影响是显而易见的，它可以精确
地模拟降水形势，准确预测气候变化，进而准确预测气象变化的结果，最终帮助社会改善安全生产等有用的信息。
同时，新一代天气雷达网还可以进行大范围的环境监测，使有限的资源得以合理利用，从而为提升环境质量做出贡献。
开发新一代天气雷达网也推动了我国新技术发展，促进了无线通信、雷达等领
域的进步，它更有助于把握人类智能化发展的基础原理，推动智能社会的建设发展，为未来社会发展打下坚实的基础。
总之，我国新一代天气雷达网的出现，对于我国的天气监测方面及未来社会发
展都拥有着重要的意义，它将引领进入新一步高效、精准的气象观测时代，实现更精准的正确的空间预报领域，全面准确有效地把握气候变化的力量。
新一代天气雷达产品资料说明
产品名称
产品号
产品
标识
分辨率
(KM)
仰角
产品说明
基本反射率
19
R
1.0
0.5、1.5、2.4
反射率（强度）产品，表示回波的强度，一般用于估计冰雹可能性，确定风暴结构，定位边界和降水核。
20
R
2.0
0.5、1.5、2.4
基本速度
26
V
0.5
0.5、1.5、2.4
风的径向分量（朝向和背向雷达），用于估计风向风速，定位边界，确定重要风切变区（辐合、辐散等）
风暴追踪信息
58
STI
N/A
提供过去、现在和未来位置以及整个雷达反射率覆盖范围内风暴运动的信息。提供过去15分钟内风暴位置、当前风暴质心位置和未来1小时内每15分钟的风暴预报位置。
中尺度气旋
60
M
N/A
1小时降水
78
OHP
2.0
对过去1小时累积降水的回波估计
3小时降水
79
THP
2.0
当前小时的降水量加上前2小时的降水量
风暴相对径向速度
56
SRM
1.0
减去由风暴追踪信息计算的全部已识别风暴的平均运动或减去用户在产品请求中输入的风暴运动值的结果的回波速度。用于探测切变区，对主要沿径向快速运动的风暴最为有效。
垂直累积液态水含量
57
VIL
4.0x4.0
假定回波均由液态水形成，通过经验公式将反射率数据转换成相当的液态水含量。研究表明，VIL值是判断是否存在冰雹的一个指标27VFra bibliotek1.0
0.5、1.5、2.4
组合反射率
新一代天气雷达介绍wwwPPT课件
CINRAD雷达与常规 天气雷达相比的优势
1.灵敏度提高 2.分辨率提高 3.具有风场探测 4.具有三维数据的自动采集能力 5.具有一套科学的数据处理的能力
频率控制精 度10-9 ！
10
•较合理的硬件工作模式和观测模式
为了能够获得最大不折叠距离探测范围同时获得最大 的不模糊径向速度，在雷达硬件工作模式方面，采用了连 续监测模式CS、连续Doppler模式CD和批模式B，对雷达脉 冲对数、脉冲宽度、脉冲重复频率等雷达参数进行了组合 ，以适应上述要求。在观测模式方面，设有四种观测模式 ，其中：降水模式有VCP11模式和VCP21模式两种，以适应 不同降水类型的需要。CINRAD-SA雷达由于发射机功率强大 ，接受机灵敏度高，还设有晴空模式：VCP31模式和VCP32 模式，用以探测晴空湍流、风切变等。在上述降水观测模 式中，为了达到获得最大探测不折叠距离和最大不模糊径 向速度，雷达采用了扫描方式与雷达参数相结合的办法实 现上述目标。
水中风场结构特征。
目前我国共有130多部多普勒雷达，分为 10cm的s波段和5cm的c波段两种，南方为 s波段、北方为c波段。西安的雷达型号 为CINRA—CB型。我省内共有5部多普 勒雷达：延安、榆林、汉中、安康、宝 鸡。
应用领域：主要在强对流天气的监测和 预警，天气尺度和次天气尺度降水的监 测，降水的测量、风的测量以及数据的 同化应用等
雷达图上，一般用紫色时表示不能识别的 值，观测时通过调整要尽量使紫色最小。
什么是Doppler速度 风矢量的径？向分量
不完全是水平的径向分量 一个体积内的主要风矢量 （注意：不是平均风矢量） 不是同一水平面上的风矢量（ 仰角不是零度） 风矢量的代表性（多尺度性） 误差 （器差，信息提取误差） 云、雨粒子的三维运动矢量
鄂尔多斯新一代天气雷达
鄂尔多斯新一代天气雷达进入了“十一五”时期，随着气象科技的快速发展，先进的气象探测设备也得到了长足的进步，按照新时期新阶段气象部门建设“一流技术、一流装备、一流人才、一流台站”战略指导思想，建设新一代天气雷达不仅是科技发展及气象业务现代化建设的需要，也是支撑地方经济建设防灾减灾的需要。
鄂尔多斯市气象局在中国气象局和市政府各级领导的细致关心和大力支持下积极响应全国雷达布网规划，于2005年10月完成了我市新一代天气雷达的建设。
新一代天气雷达的建成具有比常规天气雷达和传统气象台站网更高的灵敏度和分辨率，尤其是可测量径向速度和速度谱宽，具有杂波抑制功能及较高的时空分辨率。
在监测和揭示中小尺度灾害性天气内在结构和机理，剖析当地的天气特点，重大局地性强对流天气潜在性探测，降水累积量的定量监测及短时天气预报等方面有着质的飞跃，能够真正建立起气象灾害监测预警业务平台。
对我市境内的暴雨、冰雹、大风（沙尘暴）等灾害性天气具有定量的监测和预警功能。
尤其在距离雷达150公里处可识别冰雹云中尺度为2—3公里的核区，为人工增雨、防雹提供准确的作业依据。
能够对200公里半径范围内的降水量分布和区域降水量进行估测，集合自动雨量站及时地提供全市降水分布及土壤墒情等气象情报。
同时按照华北雷达布网规划和临河、呼和浩特、大同、榆林、银川天气雷达组网，实现区域天气联防。
它的建设与投入使用，不仅推动了我市气象事业的快速发展，拓宽了气象服务领域，也为鄂尔多斯经济建设、防灾减灾、可持续发展提供准确及时的气象决策服务。
在雷达系统建设中，市政府领导多次召开各种专题会议、协调会议，要求有关部门要从大局出发，充分发挥职能作用，本着“特事特办”的原则，通力协作，做好服务工作，全力支持新一代天气雷达的建设。
为了保证工程质量，提高投资效益，雷达塔楼建设项目严格按照国家有关规定，实行公开招标。
为了加强现场施工、监理与配套施工单位间的工作协调，市局专门抽调一位副局长和三名技术人员进驻现场，负责日常事务处理和协调有关工程方面的情况，严格按规章制度执行。
新一代天气雷达演示
雷达平均速度图
中尺度（2-20KM）系统的速度图像特征
不是在整个显示屏范围内识别，而是在其中选择一个小区域（包含了整个中尺度系统），将其放大显示。 首先确定所选择的小区域在雷达有效探测范围内的方位及小区域的方向，并近似的认为该小区域在同一高度层上
纯气旋式流场；纯反气旋式流场；纯辐合流场；纯辐散流场；气旋式辐合流场； 气旋式辐散流场；反气旋式辐合流场；反气旋式辐散流场
雷达的导出产品：有30多种。常用的包括组合反射率因子； 垂直累计液态水含量；回波顶；风暴路径信息；冰雹指数；中 气旋；速度方位显示风廓线；1小时累计雨量；3小时累计雨量； 相对风暴径向速度区。
雷达数据质量控制
雷达数据质量控制主要涉及地物杂波抑制；去距离折叠和退速度模糊。
地物杂波：包括固定地物杂波和超折射地物杂波（AP杂波）。
一般雷暴（单个单体雷暴）
单个单体雷暴—在其生命发展史中自始至终只有一个孤立单体的风暴。 水平尺度：5-10km； 生命史：<1小时；雷达回波特征：回波较垂直，单体对称，少移，冰 雹小，灾害小。回波强度相对较弱，回波面积小，发展高度低、生命史较短，上升与下沉气流 无明显的倾斜性，气流结构易受损坏，不易发展强盛。
雷达基本产品反射率因子，平均径向速度和径向速度谱宽三 种基数据。
SA和SB两种雷达，反射率因子基数据沿雷达径向的分 辨率为1km，沿方位角方向的分辨率为1°，即1km*1°，平均 径向速度和速度谱宽基数据的分辨率为0.25km*1°；扫描仰角 从0.5°到19.5°。
SA和SB两种雷达，反射率因子观测范围为460km，径 向速度和谱宽为230km；大部分算法适用的范围位于230km内。 CC和CD型雷达的观测范围只有150km。
在中等到高的CAPE和弱的深层垂直风切变情况下，可以出现的唯 一强风暴是脉冲风暴，其不是一种独立的对流风暴类型，是以多单体风暴 形态出现，含有一个或多个脉冲单体。
天气雷达
主要设备
1、触发信号发生器：触发信号发生器(控制钟)是整个雷达的控制系统，它周期性地产生一个脉冲式的触发信号，触发脉冲输送到调制解调器和显示器，指挥它们开始工作。每秒种产生的触发脉冲数目，称为脉冲重复频率，以PRF(Pulse-Recurrence-Frequency) 表示。两个相邻脉冲之间的时间间隔，称为脉冲重复周期，用Ｔ表示，它等于脉冲重复频率的倒数。实际工作中，可用公式计算脉冲重复周期的数值。 2、调制解调器：在触发脉冲的触发作用下，调制解调器产生调制脉冲。调制脉冲具有两个特性： （１）具有固定的脉冲宽度（也称为脉冲持续时间），以微秒为单位，也可以以脉冲的空间距离h表示，脉冲宽度直接影响探测距离和距离分辨能力即雷达盲区大小。探测近目标采用窄的脉冲宽度，在探测远目标时，为了增大回波信号的强度采用宽的脉冲宽度。天气雷达的脉冲宽度一般取0.1--4微秒 ，随各种雷达探测目的不同而异。 （２）调制脉冲提供一个合适的视频波形具有足够的幅度，以便使下一级电路发射机正常工作 3、发射机：在调制脉冲的作用下，发射机产生短促又强大的特高频振荡，经天线向空间发射出去，即探测脉冲。发射机的主要技术参数有波长（或振荡频率F）和脉冲发射功率。 （１）波长：天气雷达通常使用的波长是厘米波，划分为K、X、C和S四个波段，K波段的雷达是用来探测非降水的云，X、C和S波段用于探测降水。 （２）脉冲发射功率：是指天线实际发射的峰值功率，如果忽略了波导管和天线的损耗，则脉冲发射功率将近似地等于发射机输出峰值功率。 4、 天线转换开关 、波导管：天线转换开关是将天线、发射机和接收机连接起来的一种装置。当天线和发射机接通时，发射机输出的特高频振荡脉冲电磁波顺利地到达天线，在这个时间内天线与接收机切断连通，电磁波不能进入接收机。在探测脉冲发射的间歇期，转换开关接通接收机，使天线接收到的回波信号能全部进入接收机。波导管是一种空心矩形金属管状导体，其内径大小随所携带信号的波长而异，脉冲信号经它传送到天线其损耗极小。 5、 天线： (1)波束的宽度：天气雷达的天线具有很强的方向性，它所辐射的功率集中在波束所指的方向上，波束主轴附近能流密度大，波束的边缘能流密度小，能流密度的相对分布曲线，称为天线方向图，曲线上各点与坐标原点的连线长度，代表该方向相对能流密度大小。能流密度最大方向上的波瓣称为主波瓣，侧面和相反方向能流密度均小得多，分别称为旁瓣和尾瓣。在天线方向图上，两个半功率点方向的夹角，称为波束宽度。波束宽度越小，定向角度的分辨率越高，探测精度越高。天气雷达的波束宽度通常不超过2度，多普勒雷达的波束宽度一般不超过1度。波束宽度的大小取决于抛物面反射体的直径和雷达工作波长。 （２）天线增益：在相同辐射功率条件下，在波束方向上定向天线的能流密度与各向均匀辐射的天线的能流密度之比，称为天线增益，以G表示，天线增益与天线波束宽度具有一定的关系。天线增益以分贝（dB）表示：分贝（dB）=10log（定向天线的能流密度）/（各向均匀辐散天线的能流密度）。 6、 接收机和显示器 接收机:接收来自目标物的回波信号，经过放大后送往显示器进行显示。回波信号常常非常微弱，接收机必须具有接收微弱信号的能力，这种能力称为灵敏度。灵敏度用最小可辨功率表示。它是回波信号刚刚能从噪声信号中分辨出来时的回波功率。 显示器： （１）平面位置显示器（简称平显或PPI）是天气雷达中最常用的一种显示器。在这种显示器上，电子束一方面以脉冲重复频率自屏幕的中心向外作等速的径向扫描；另一方面通过天线传动装置，使径向扫描为同步地随天线绕垂直轴旋转，当有回波信号进入时，在相应的距离和方位上扫描线增亮，从而显示出回波，其亮度取决于回波信号的强度，近代采用了视频积分处理器，将回波信号按不同的强度用不同的灰度或彩色显示出来。当雷达天线扫描一周时，屏幕上显示出测站周围目标的分布和回波强度。 （２）距离高度显示器（简称高显或RHI） 也是天气雷达中最常用的一种显示器，用来显示垂直剖面，纵坐标是高度，横坐标为水平距离，高度坐标放大，所显示的回波在垂直方向被拉长了。
