C防水混凝土配合比设计说明
C20喷射混泥土配合比设计

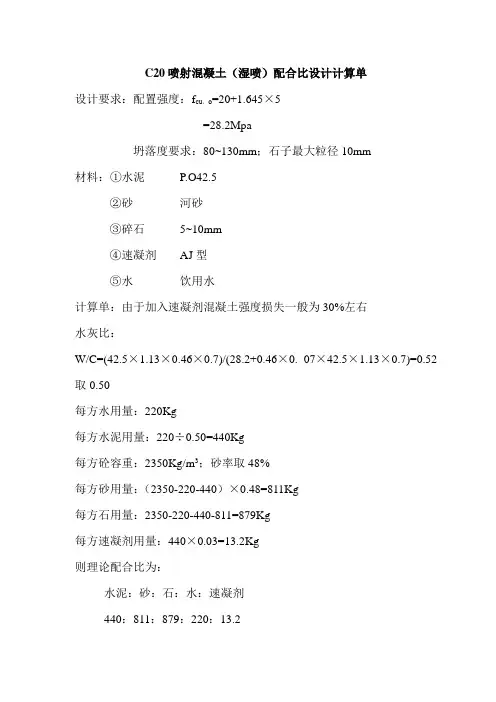

C20喷射混凝土（湿喷）配合比设计计算单设计要求：配置强度：f cu，o=20+1.645×5=28.2Mpa坍落度要求：80~130mm；石子最大粒径10mm材料：①水泥P.O42.5②砂河砂③碎石5~10mm④速凝剂AJ型⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：W/C=(42.5×1.13×0.46×0.7)/(28.2+0.46×0. 07×42.5×1.13×0.7)=0.52取0.50每方水用量：220Kg每方水泥用量：220÷0.50=440Kg每方砼容重：2350Kg/m3；砂率取48%每方砂用量：（2350-220-440）×0.48=811Kg每方石用量：2350-220-440-811=879Kg每方速凝剂用量：440×0.03=13.2Kg则理论配合比为：水泥：砂：石：水：速凝剂440：811：879：220：13.2在基准配合比的基础上调整水灰比，确定另两个配合比：水灰比增加0.05时，W/C=0.55每方水用量：220Kg每方水泥用量：220÷0.55=400Kg每方砼容重：2350Kg/m3；砂率取49%每方砂用量：（2350-220-400）×0.49=848Kg每方石用量：2350-220-400-848=882Kg每方速凝剂用量：400×0.03=12 Kg则理论配合比为：水泥：砂：石：水：速凝剂400：848：882：220：12水灰比减少0.05时，W/C=0.45每方水用量：220Kg每方水泥用量：220÷0.45=489Kg每方砼容重：2350Kg/m3；砂率取47%每方砂用量：（2350-220-489）×0.47=771Kg每方石用量：2350-220-489-771=870Kg每方速凝剂用量：489×0.03=14.67 Kg则理论配合比为：水泥：砂：石：水：速凝剂489：771：870：220：14.67C20喷射混凝土（潮喷）配合比设计计算单设计要求：配置强度：f cu，o=20+1.645×5=28.2Mpa石子最大粒径10mm材料：①水泥P．O42.5②砂河砂③碎石5~10mm④外加剂速凝剂⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：W/C=(42.5×1.13×0.46×0.7)/(28.2+0.46×0. 07×42.5×1.13×0.7)=0.52 水灰比取W/C=0.50每方水用量：210Kg每方水泥用量：210÷0.50=420Kg每方砼容重：2350Kg/m3；砂率取49%每方砂用量：（2350-210-420）×0.49=843Kg每方石用量：2350-210-420-843=877Kg每方速凝剂用量：420×0.04=16.8 Kg则理论配合比为：水泥：砂：石：水：速凝剂420：843：877：210：17在基准配合比的基础上调整水灰比，确定另两个配合比：水灰比增加0.05时，W/C=0.55每方水用量：210Kg每方水泥用量：210÷0.55=382Kg每方砼容重：2350Kg/m3；砂率取50%每方砂用量：（2350-210-382）×0.50=879Kg每方石用量：2350-210-382-879=879Kg每方速凝剂用量：382×0.04=15.3 Kg则理论配合比为：水泥：砂：石：水：速凝剂382：879：879：210：15水灰比减少0.05时，W/C=0.45每方水用量：210Kg每方水泥用量：210÷0.45=467Kg每方砼容重：2350Kg/m3；砂率取48%每方砂用量：（2350-210-467）×0.48=803Kg每方石用量：2350-210-467-803=870Kg每方速凝剂用量：467×0.04=18.7 Kg则理论配合比为：水泥：砂：石：水：速凝剂467：803：870：210：19设计要求：配置强度：f cu，o=20+1.645×5=28.2Mpa石子最大粒径10mm材料：①水泥P．O42.5②砂河砂③碎石5~10mm④外加剂速凝剂⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：W/C=(42.5×1.13×0.46×0.7)/(28.2+0.46×0. 07×42.5×1.13×0.7)=0.52 水灰比取W/C=0.49每方水用量：210Kg每方水泥用量：210÷0.49=429Kg每方砼容重：2350Kg/m3；砂率取48%每方砂用量：（2350-210-429）×0.48=821Kg每方石用量：2350-210-429-821=890Kg每方速凝剂用量：429×0.04=17.16 Kg则理论配合比为：水泥：砂：石：水：速凝剂429：821：890：210：17.16设计要求：配置强度：f cu，o=20+1.645×5=28.2Mpa坍落度要求：80~130mm；石子最大粒径10mm材料：①水泥P.O42.5②砂河砂③碎石5~10mm④速凝剂型⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：W/C=(42.5×1.13×0.46×0.7)/(28.2+0.46×0. 07×42.5×1.13×0.7)=0.52取0.49每方水用量：220Kg每方水泥用量：220÷0.49=449Kg每方砼容重：2350Kg/m3；砂率取47%每方砂用量：（2350-220-449）×0.47=790Kg每方石用量：2350-220-449-790=891Kg每方速凝剂用量：449×0.03=13.47Kg则理论配合比为：水泥：砂：石：水：速凝剂449：790：891：220：13.47。
C30水下混凝土配比设计说明书
砼配合比设计说明书砼设计标号: C30水下一、设计依据：1、中华人民共和国行业标准《普通混凝土配合比设计规程》（JGJ55—2011）2、中华人民共和国行业标准《公路桥涵施工技术规范》（JTG/T F50—2011）3、中华人民共和国行业标准《通用硅酸盐水泥标准》（GB175-2007）4、中华人民共和国行业标准《公路工程集料试验规程》(JTG E42-2005)5、中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）6、中华人民共和国行业标准《混凝土外加剂应用规范》（GB 50119）7、中华人民共和国行业标准《用于水泥和混凝土中的粉煤灰》）（GB／T1596-2005）8、施工图纸二、设计要求：设计强度等级为C30，坍落度180-220mm。
使用部位：桥梁桩基使用原材料为：水泥：湖南韶峰水泥有限公司生产韶峰牌（）砂：株洲市王十万砂场河砂,细度模数为，属中砂，含泥量 %，表观密度：cm3碎石：湘乡市棋梓桥水泥厂碎石场;表观密度为cm3；掺配比例，（mm）：~19（mm）:（mm）=30%:50%:20%水：饮用水粉煤灰：涟源市渡头塘华润电力公司粉煤灰，Ⅱ级粉煤灰，掺量为胶凝材料用量的18%外加剂：湖南永利外加剂有限公司YL-C聚羧酸高性能减水剂，掺量为胶凝材料用量的%。
制作与养生的方法把用于砼配制的各原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，用人工成型，拌合物分层厚度大致相等的两层装入试模，每层插捣25次。
二十四小时后拆模，再放入标准恒温恒湿养护室里进行养生。
三、配合比参数的初步确定1、确定试配强度根据设计规程可知，σ=，试配强度fcu,ο=2、计算水灰比W/B=（f cu，0+），式中：粗集料采用碎石取a a=，a b=，水泥富于系数γc=，f ce=*=,粉煤灰掺量为水泥比例18%，查出r f=f b=r f*f ce=*=由W/B= /（f cu，0+）得出ω/c=根据《公路桥涵施工技术规范》要求，水灰比取ω/c=，符合耐久性要求。
c20防水混凝土配合比
C20防水混凝土的配合比因具体的设计要求和施工条件而有所不同，以下是一种常见的C20防水混凝土配合比：
水泥：砂子：石子 = 1：1.342：3.129
同时，为了达到防水效果，还需要在混凝土中添加适量的防水剂或其他防水材料。
具体的配合比需要根据工程要求、施工环境、材料质量等因素进行试验和调整。
此外，为了确保混凝土的施工质量，还需要注意以下几点：
1. 严格控制材料质量，确保水泥、砂子、石子等材料的质量符合要求。
2. 在搅拌混凝土时，要确保搅拌均匀，避免出现离析、泌水等现象。
3. 在浇筑混凝土前，要检查模板、钢筋等是否符合要求，并确保浇筑过程中振捣密实。
4. 在浇筑完成后，要加强养护，确保混凝土的强度和防水性能达到要求。
C30水下混凝土配合比设计书
C30 水下混凝土配合比设计书配合比设计说明：本配合比严格按照《现代普通混凝土配合比设计手册》的要求进行设计。
设计强度fcu.k=30Mpa,坍落度180〜220mm。
强度保证率为95%,强度保证系数t=1.645,标准差a =5,采用机械搅拌。
材料说明：1. 水泥：采用广元海螺水泥有限公司PO42.5R普通硅酸盐水泥，各项指标均符合要求。
2 .砂：选用利川鸿达石场粗砂，自检合格。
3. 碎石：选用方石砂石场5〜31.5mm 碎石。
掺配比例：5〜10mm 占65%，16~31.5mm 占35%。
4. 水：符合混凝土用水要求。
5. 外加剂：山西凯迪高效减水剂.减水率15%混凝土配合比设计步骤如下：一.初步计算配合比1. 确定试配强度：f cu.o=f cu.k+t X a =30+1.645 X 5=38.2Mpa2. 计算水灰比：w/c= a a X f ce/(f cu.o+ a a X a b X f ce)=0.46 X 1X 42.5/(38.2+0.46 X 0.07 X 42.5)=0.49(式中：a a=0.46 a b=0.07 f ce= Y c • f ce- g=42.5)3. 选定用水量：碎石最大粒径31.5mm,坍落度在180-220mm,查表得用水量n wo=215Kg，掺外加剂后用水量为：m wo, = m wo X (1-0.15 ) = 205 X 0.85 = 183 Kg4. 计算水泥用量：m co=m wo/(w/c)=183/0.49=373Kg5. 确定减水剂用量：373 X 0.01 = 3.73Kg6. 确定砂率：按规范查表得p s=45%7. 确定粗集料用量(假定混凝土容重为2400Kg/m3)m co+m so+m Go+m wo=2400m so/(m so+m GO)= 45%解此方程组得：m so= 830Kg m Go= 1014Kg8. 确定初步配合比C:S:G:W:减水剂=373:830:1014:183 : 3.73=1:2.22:2.72:0.49 ：0.019. 试拌并确定基准配合比按照初步配合比进行试拌调整：当水泥用量增至436Kg，W/C=0.48, p s=43%寸，坍落度满足设计要求，并且粘聚性、保水性都较好，满足施工和易性的要求。
C30水下混凝土配合比设计说明书
混凝土配合比设计报告书C30水下桩基中铁十四局穗莞深城际SZH-5A标中心试验室2014年07月一、设计说明根据设计图纸，我标段C30水下桩基配合比环境作用等级为H1、L1 Y1，按100年使用年限设计。
二、依据规范标准《铁路混凝土结构耐久性设计规范》TB 10005-2010《铁路混凝土工程施工质量验收标准》TB10424-2010《普通混凝土配合比设计规程》JGJ 55-2011《普通混凝土力学性能试验方法标准》GB/T50081-2002《普通混凝土拌合物性能试验方法标准》GB/T50080-2002《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009三、原材料水泥：中材亨达水泥有限公司郁南分公司，中材牌P.O42.5；细集料：东江砂场，中砂；粗集料：清远晟兴石场，5～25mm连续级配（16~25mm：5~16mm:=70:30）；粉煤灰：广州运宏粉煤灰综合开发有限公司,F类Ⅱ级;外加剂：深圳市迈地砼外加剂有限公司，PCA聚羧酸高性能减水剂；拌合水：饮用水。
四、设计步骤1、确定配制强度根据《普通混凝土配合比设计规程》（JGJ 55-2011）混凝土的配制强度采用下式确定：f cu,0＝f cu,k+1.645σ混凝土C30配制强度，根据《普通混凝土配合比设计规程》（JGJ 55-2011）规定，σ取值为5.0Mpa，则C30配制强度为：f cu,0＝（30+1.645×5.0）×1.15=43.9MPa2、计算水灰比：W/C=a a.fce/（f cu,0+a a.a b.fce），式中：a a=0.53，ab=0.20，fce=42.5×1.16=49.3Mpa得出ω/C=0.48,根据TB10424-2010《铁路混凝土工程施工质量验收标准》取水灰比ω/C=0.41，符合要求。
3、用水量根据设计规程，查表4.0.1-2和通过试配，取用水量m wo= 230Kg,为了提高混凝土的密实度和耐久性采取掺外加剂；外加剂减水率为32%，则：m wa=230×（1-0.32）=156.4Kg，取用水量为158Kg/m34、砂率的确定根据《普通混凝土配合比设计规程》要求，砂率取βs=40%5、材料用量的确定a 、胶凝材料总用量：mc=m wa/w/c=158/0.41=385Kg；取水泥用量为385Kg/m3b 、砂、石：（按假定容重法定计算）设定砼容重m cp= 2360Kg/m3c 、用下面联立方程式计算砂石用量：m so+m go=m cp-m co- m wam so/m so+m go=βs式中：m Co = 385Kg/m3m wa =158Kg/m3βs= 41% 得：m so=741Kg/m3m go = 1066Kg/m3d 、每立方砼材料重量比的初步确定水泥：水：砂：碎石：外加剂385Kg ：158Kg ：741Kg ：1066Kg ：3.85 Kg1 ：0.41 ： 1.92 ：2.77 ：0.01e、根据《铁路混凝土结构耐久性设计规范》TB 10005-2010规定，为提高混凝土的施工性能和耐久性，应在混凝土中掺加掺量适宜粉煤灰。
C30防水混凝土配合比设计书全解
TJ04-PB021湖南省G320洞口县城至江口公路改建工程C30防水混凝土配合比施工单位：江西省路桥隧道工程有限公司监理单位：湖南省汇林工程建设监理有限公司时间：二零一六年四月十一日目录1、配合比试验设计计算书2、水泥砼配合比试验报告（CS313）3、水泥砼拌和物坍落度、稠度（维勃仪法）试验记录表（CS315）4、砼抗压强度试验记录表（CS321）5、水泥物理性能试验报告（CS311）6、水泥物理力学性能试验记录表（CS312）7、邵阳市云峰新能源科技有限公司海螺水泥质量检验报告8、材料试验通用报告（CS202）9、粗集料技术性能试验记录表（CS303）10、粗集料筛分试验记录表（CS304）11、粗集料合成级配计算记录表12、碎（砾）石压碎值、磨耗及软颗粒含量试验记录表（CS305）13、材料试验通用报告（CS202）14、细集料技术性能试验记录表（CS306）15、细集料筛分试验记录表（CS307）16、外加剂检验报告配合比试验设计计算书一、设计及施工要求1.1、强度等级：C30P8。
1.2、设计坍落度：140-180mm。
1.3、使用部位：隧道工程等1.4、拌合物性能混凝土拌合物应具有良好的和易性，浇注时应能保持足够的流动性，且应充分考虑气温、运距及施工时间的影响导致的坍落度损失。
1.5、粗集料公称最大粒径：31.5mm。
1.6、集料级配：采用5~31.5mm连续级配，级配范围见下表。
《普通混凝土配合比设计规程》JGJ 55-2011 中3.0.4规定混凝土配合比规定：最大水灰比0.60、最小水泥用量250kg/m3。
1.8、工作性及耐久性按《公路隧道施工技术细则》JTG/T F60-2009相关规定和要求，为保证混凝土的工作性及耐久性，原材料应具备的相关性能要求如下：水泥：采用的水泥应符合国家标准《通用硅酸盐水泥》（GB175）的规定。
细集料：应选用级配良好、质地均匀坚固、吸水率低、空隙小的中粗砂。
C30防水混凝土配合比设计
C30防水混凝土配合比设计（含计算过程）C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。
砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。
碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。
水：地下饮用水。
二、配合比设计（假定容重法）1.假定C30防水混凝土容重为2400kg/ m3。
2.确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3.计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。
4.确定用水量：根据坍落度要求30mm-50mm，碎石最大粒径为40mm，选定混凝土用水量W0=190kg/m3。
5.确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m36.计算砂率SP=K（PS×Ng）/（PS×Ng+Pg）×100%=33%根据坍落度，取SP=38%........C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。
砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。
碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。
水：地下饮用水。
二、配合比设计（假定容重法）1. 假定C30防水混凝土容重为2400kg/ m3。
2. 确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3. 计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。
C50水泥混凝土配合比设计报告(抗渗抗冻砼)
C50混凝土配合比试验报告设计强度： C50使用部位：T梁预制、箱梁预制等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=375:672:1096:165：75：50:6.0材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:1.8:2.92:0.44：0.2：0.13:0.016C50水泥混凝土配合比设计报告一、使用工程部位C50水泥混凝土主要用于T梁预制、箱梁预制等部位（详见设计文件）。
二、设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三、设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的90%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于160mm，现场浇筑坍落度介于160mm～180mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>180mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
C30防水微膨胀混凝土配合比设计报告
C30（S6）防水混凝土配合比设计报告一、设计依据:1、普通混凝土配合比设计规程（JGJ55-2011）2、《汽车加油加气站设计和施工规范》（GB50156-2002C2006版）3、现代混凝土配合比设计手册（张应力主编人民交通出版社出版）4、补偿收缩混凝土应用技术规程（JGJ/T 178-2009）5、中石化惠水城南加油站工程施工图设计二、工程要求:1、强度等级：C30（S6）2、拌合方法：机械3、坍落度：120-160mm4、部位：油罐池自防水钢筋砼底板三、试验目的:通过试验，确定该配合比的材料和最佳配合比例。
四、材料选用：1、水泥：采用贵州豪龙水泥厂生产的“豪龙”牌P.C42.5水泥2、粗集料：采用惠水县城南鸡肠坡石料厂生产的碎石，粒径2.36-31.5mm。
3、细集料：采用惠水鸡肠坡石料厂生产的中砂，通过该砂各项技术测定，均满足C30砼用砂要求。
4、水：自来水，符合砼用水要求。
5、高效减水剂：采用武汉武钢实业浩源化工有限公司生产的“浩源”牌FDN-1型高效减水剂。
（掺量为0.9%）6、膨胀剂：采用山西黄河外加剂厂生产的“黄腾”牌AEA型膨胀剂。
（掺量为10%）五、材料要求:根据技术规范，C30砼的材料应符合下列要求。
1、粗集料：碎石①、粗集料的技术要求：②、粗集料的颗粒级配：2、细集料：石砂①、砂中杂质含量限值:②、砂的级配范围（Ⅱ区中砂）六、砼配合比设计步骤：1、基准配合比（C30-B）⑴、试配强度：f cu,o=f cu,k+1.645σ=30+1.645×5=38.2⑵、计算水灰比：W/C=a a●fce/fcu,o+a a●a b●fce=0.46×36.7/38.2+0.46×0.07×36.7=0.43fce=rc●fce,g=1.13×32.5=36.7（MPa）根据以往施工经验水灰比取：W/C=0.41⑶、依据JGJ55-2000规范，查表4.0.1-2。
C混凝土配合比设计书P
ms/(ms+mg)=30%
得:
ms=567mg=1323(㎏/m3)
11
砼配合比初步确定
mwa0:mcf:ms:mg:mf:ma
140:333:567:1323:82:
12
砼方量估算
mcf/ρc+mf/ρf+ms/ρs+mg/ρg+ma/ρw+0.01a=1
333/3100+82/2300+567/2570+1323/2630
+140/1000+×1=
审核:设计:
C40混凝土配合比设计书
一 设计条件
1
水泥品种
南方水泥活性
2
混凝土强度等级
C40
3
坍落度
30~50(mm)
4
砂 石
中粗砂,密度ρs=2570(㎏/m3);1-3卵石,ρg=2630(㎏/m3)
5
减水剂
永利,推荐掺量%
6
粉煤灰
Ⅱ级灰,密度ρf=2300(㎏/m3)
二 设计依据
1、普通混凝土配合比设计规程(JGJ 55-2000) 2、粉煤灰混凝土应用技术规范(GBJ 146-90)
3、混凝土结构工程施工及验收规范(GB 50204-2002) 4、GBJ107-87（混凝土强度评定标准）
5、GB14902-2003（预拌混凝土）6、GB50119-2003混凝土外加剂应用技术规程
三 混凝土C40初步配合比设计
1
试配强度fcu,o
按JGJ55-2000第3.0.1条规定:fcu,o=fcu,k+σ
C 水下混凝土配合比设计
C水下混凝土配合比设计集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]C30普通混凝土配合比设计一、原材料1、水泥：黄石华新水泥厂产堡垒；2、粉煤灰：阳逻电厂产Ⅰ级粉煤灰；3、砂：巴河产Ⅱ区中砂；4、碎石：侏儒檀居石料厂产5~16mm和16~二级配碎石，掺配比例为40：60；5、水：洁净水；6、外加剂：上海三瑞化学有限公司产VIVID-500聚羧酸高效减水剂，掺量为胶凝材料用量的%。
二、技术要求1、坍落度： 120±20mm2、设计强度：C30三、配合比设计(一)基准配合比1、计算试配强度：f ce=30+×5=2、计算水胶比:水泥强度的富裕系数考虑为.W/C=××+×××=取W/C=3、选取用水量：根据减水剂的减水率，用水量取150 kg / m3.4、计算胶凝材料用量：胶凝材料用量为：150/=300kg/m3.5、计算水泥用量和粉煤灰用量：综合考虑验收标准要求和施工实际，粉煤灰掺量取为28%。
则：水泥用量C=300×（1-28%）=216 kg/m3粉煤灰用量F=300×28%=84 kg/m36、选取砂率：砂率取38%。
7、计算砂、石用量：假定混凝土密度为2400 kg/m3则：216+84+S+G+150=2400 (1)S/(S+G)=38% (2)综合（1）和（2），得砂用量S=818kg/m3石用量G=1040kg/m3，其中：5~16mm碎石416 kg/m3， 16~ kg/m3 8、计算外加剂用量：外加剂掺量为%则外加剂用量为360×%=m3则基准配合比为水泥：粉煤灰：砂：石：水：减水剂=270：90：818：1040：162：(二)水胶比下调,为用水量为162kg/m3则胶凝材料用量为395 kg/m3,水泥用量为296kg/m3,粉煤灰用量为99kg/m3。
C混凝土配合比设计说明书
C30一般水泥混凝土配合比设计说明一、设计依据一、《一般混凝土配合比设计规程》JGJ55-20202.《混凝土应用技术标准》 GB 5019-20033、《一般混凝土力学性能实验方式标准》GB/T50081-20024、《一般混凝土拌合物性能实验方式标准》 GB/T50080-2002五、《公路桥涵施工技术标准》JTG/T F50-2020六、《混凝土外加剂应用技术标准》GB50119-2003二、仪器设备3.电子天平精度4.电子秤精度1g5.电子秤精度10g其他：铁盘、铁铲、水桶、烧杯、坍落度筒、捣棒、钢尺、镘刀等。
四、计算配合比1）配合比利用部位：桥涵工程（承台、系梁、搭板、护栏、座板等）、隧道工程（电缆井盖、盖板、挡水块、超前支护等）。
2）设计强度品级：C303）坍落度：140-180mm二、确信试配强度依照混凝土配合比设计要求，标准差取σ=,计算配制强度（f cu，0）：f cu，0≥f cu，k+σ=30+×=1）计算水灰比粗集料采纳（5-25）mm碎石，强度回归系数αa值取，αb值取，无水泥28天抗压强度统计取：f ce =γc f ce,g=×= MPa。
胶凝材料28天抗压强度取：f b=γfγs f ce =×=W/C=（αa* f b）/（f cu，0+αa*αb*f b）=（×）/（+××）=依照施工水平、本地原材料情形、混凝土利用环境、混凝土结构设计年限的要求；为确保混凝土的耐久性：水灰比W/C取：。
2）、确信每方混凝土用水量和水泥材料用量马贝SX-C16减水率为29%，混凝土用水量 m wo=m wo（1－wo=238kg,β）=238×=169 kg/m3，；依照外加剂掺量%，按现场实际情形取180kg/m3。
b.选定水泥用量：m co=m wo/W/C=180/=367 kg/m3c.减水剂的掺量%：m ao=m coβa=367×= kg/m33）、确信砂率(βs)依照所计算的水灰比及集料的特性确信砂率βs=44%a.确信砂（m so)和石（m go）用量，采纳重量法计算，假定混凝土每方的重量m cp=2400kg/m3b.砂石合计用量：m go+m so=m cp－m co－m wo=2400－367－180=1853kg/m3c.砂用量： m so=(m go+m so)×βs=1853×44%=815kg/m3d.碎石用量：m go=(m go+m so)－m so=1853－815=1038kg/m3碎石采纳5-16mm:5-25mm=5:5故5-16mm碎石重量：m go1=519kg/m35-25mm碎石重量：m go2=519kg/m3每立方基准混凝土配合比材料用量：m co：m so：m go1：m go2：m wo: m ao＝367：815：519：519：180:＝1: : : : :五、经实验室试配，为使混凝土拌合性质更好的符合要求，对基准配合比作出微调如下：m co：m so：m go1：m go2：m wo: m ao＝371: 810：515：516: 180：＝1：：：：：故实际容重为2392kg/m36、采纳水灰比别离为W/C＝、W/C＝、W/C＝拌制三组混凝土拌和物，砂率别离为43%，44%，45%，用水量不变，减水剂掺合料比例不变。
c混凝土配合比表
混凝土需要用水泥作胶凝材料，砂、石作集料，与水按一定比例配合，经搅拌、成型、养护才能形成，而混凝土按标准抗压强度划分的强度等级，称为标号，分为C10 、C15 、C20 、C25 等，C25 混凝土配合比是多少呢？一、c25 混凝土配合比1、C25 混凝土配合比水泥：水：砂：碎石372 ：175 ：593 ：12601 ：0.47 ： 1.59 ： 3.392、调整水灰比调整水灰比为0.42 ，用水量为175kg ，水泥用量为Mco=175/0.42=417kg 按重量法计算砂、石用量分别为：Mso==579kg ，Mgo=1229kg3、混凝土配合比的试配、调整与确定试用配合比 1 和 2 ，分别进行试拌：配合比1 ：水泥：水：砂：碎石= 372 ：175 ：593 ：1260 = 1 ：0.47 ：1.59 ：3.39 ；试拌材料用量为：水泥：水：砂：碎石= 8.5 ： 4.0 ：13.52 ：28.82kg ；拌和后，坍落度为30mm ，达到设计要求；配合比 2 ：水泥：水：砂:碎石= 417 ：175 ：579 ：1229 = 1 ：0.42 ：1.39 ：2.95 试拌材料用量为：水泥：水：砂：碎石=9.6 ： 4.03 ：13.34 ：28.42kg 拌和后，坍落度仅20mm, 达不到设计要求，故保持水灰比不变，增加水泥用量500g ，增加拌和用水210g ，再拌和后，坍落度达到35mm ，符合设计要求。
此时，实际各材料用量为：水泥：水：砂：碎石= 10.1 ：4.24 ：13.34 ：28.42kg经强度检测（数据见试表），第 1 组、 2 组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第 1 组，即：水泥：水：砂：碎石1：0.47 ： 1.59 ：3.39372 ：175 ：593 ：1260kg/m3二、c25 混凝土配合比表1 、现浇碎石混凝土配合比（单位：立方米）定额编号 1 2 3 4 5项目C15 C20 C25 C30 C35碎石粒径<16mm材料单位数量数量数量数量数量32.5Mpa 水泥吨0.307 0.400 0.460 0.53042.5Mpa 水泥吨----- 0.460中砂立方米0.511 0.411 0.362 0.348 0.362<16mm 石子立方米0.830 0.870 0.879 0.845 0.879 水立方米0.220 0.220 0.220 0.220 0.220定额编号 6 7 8 9 10项目C40 C45 C15 C20 C25碎石粒径<16mm 碎石粒径<20mm材料单位数量数量数量数量数量32.5Mpa 水泥吨-- -- 0.286 0.372 0.42842.5Mpa 水泥吨0.530 ----52.5Mpa 水泥吨-- 0.472 -中砂立方米0.348 0.360 0.507 0.409 0.359<16mm 石子立方米0.845 0.873 --<20mm 石子立方米-- -- 0.860 0.903 0.914水立方米0.220 0.220 0.200 0.200 0.200定额编号11 12 13 14项目C30 C35 C40 C45碎石粒径<20mm材料单位数量数量数量数量32.5Mpa 水泥吨0.493 --42.5Mpa 水泥吨-- 0.428 0.493 -52.5Mpa 水泥吨-- -- -- 0.437中砂立方米0.346 0.359 0.346 0.370<20mm 石子立方米0.883 0.914 0.883 0.897 水立方米0.200 0.200 0.200 0.200定额编号15 16 17 18 19项目C15 C20 C25 C30 C35碎石粒径<31.5mm材料单位数量数量数量数量数量32.5Mpa 水泥吨0.271 0.352 0.406 0.467 --42.5Mpa 水泥吨0.40 6中砂立方米0.499 0.402 0.353 0.342 0.353<31.5mm 石子立方米0.884 0.930 0.943 0.913 0.943 水立方米0.190 0.190 0.190 0.190 0.190定额编号20 21 22 23 24项目C40 C45 C50 C55 C60碎石粒径<31.5mm材料单位数量数量数量数量数量42.5Mpa 水泥吨0.467 ---52.5Mpa 水泥吨-- 0.415 0.456 -- -62.5Mpa 水泥吨-- -- -- 0.415 0.444中砂立方米0.342 0.351 0.344 0.351 0.346<31.5mm 石子立方米0.913 0.939 0.919 0.939 0.924 水立方米0.190 0.190 0.190 0.190 0.190定额编号25 26 27 28 29项目C15 C20 C25 C30 C35碎石粒径<40mm材料单位数量数量数量数量数量32.5Mpa 水泥吨0.260 0.333 0.384 0.442 - 42.5Mpa 水泥吨----- 0.384中砂立方米0.491 0.394 0.346 0.336 0.346<40mm 石子立方米0.909 0.958 0.973 0.9430.973 水立方米0.180 0.180 0.180 0.180 0.180 2、预制碎石混凝土配合比（单位：立方米）定额编号 1 2 3 4 5项目C20 C25 C30 C35 C40碎石粒径<16mm材料单位数量数量数量数量数量32.5Mpa 水泥吨0.381 0.439 0.505 -- --42.5Mpa 水泥吨0.439 0.505中砂立方米0.418 0.369 0.355 0.369 0.355 <16mm 石子立方米0.883 0.893 0.862 0.893 0.862水立方米0.210 0.210 0.210 0.210 0.210定额编号 6 7 8 9 10项目C45 C50 C20 C25 C30碎石粒径<16mm 碎石粒径<20mm材料单位数量数量数量数量数量32.5Mpa 水泥吨-- -- 0.352 0.4060.46742.5Mpa 水泥吨52.5Mpa 水泥吨0.448 0.493 -中砂立方米0.367 0.358 0.415 0.365 0.354 <16mm 石子立方米0.889 0.867 --<20mm 石子立方米-- -- 0.916 0.931 0.900水立方米0.210 0.210 0.190 0.190 0.190 定额编号11 12 13 14项目C35 C40 C45 C50碎石粒径<20mm材料单位数量数量数量数量42.5Mpa 水泥吨0.406 0.467 -- -52.5Mpa 水泥吨-- -- 0.415 0.456中砂立方米0.365 0.354 0.364 0.356<20mm 石子立方米0.931 0.900 0.926 0.906 水立方米0.190 0.190 0.190 0.190定额编号15 16 17 18 19项目C20 C25 C30 C35 C40碎石粒径<40mm材料单位数量数量数量数量数量32.5Mpa 水泥吨0.314 0.362 0.416 -- --42.5Mpa 水泥吨0.362 0.416中砂立方米0.400 0.352 0.342 0.352 0.342<40mm 石子立方米0.972 0.989 0.962 0.9890.962 水立方米0.170 0.170 0.170 0.170 0.170定额编号20 21项目C45 C50碎石粒径<40mm材料单位数量数量52.5Mpa 水泥吨0.371 0.406中砂立方米0.351 0.344<40mm 石子立方米0.985 0.967水立方米0.170 0.1703、水下灌注碎石混凝土配合比（单位：立方米）定额编号 1 2 3 4 5项目C20 C25 C30 C35 C40碎石粒径<31.5mm材料单位数量数量数量数量数量32.5Mpa 水泥吨0.441 0.50142.5Mpa 水泥吨-- -- 0.411 0.501 -52.5Mpa 水泥吨----- 0.469中砂立方米0.545 0.527 0.544 0.527 0.536<31.5mm 石子立方米0.692 0.70 0.691 0.70 0.682水立方米0.234 0.234 0.234 0.234 0.234。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C防水混凝土配合比设
计说明
集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
C50防水混凝土配合比设计说明
一、设计所依据的试验规程及规范：
《普通混凝土配合比设计规程》JGJ 55-2011
《公路工程水泥及水泥混凝土试验规程》JTG E30-2005
《公路工程集料试验规程》JTG E42-2005
《公路工程岩石试验规程》JTG E41-2005
《通用硅酸盐水泥》GB 175-2007
《混凝土外加剂》GB 8076-2008
《公路桥涵施工技术规范》JTG/T F50-2011
二、设计要求：
高性能混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能；体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度160-200mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。
主要应用桥面铺装、湿接缝等。
三、原材料情况：
1．粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：比例为（30%：70%）。
2．细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。
3．水泥：山东鲁珠集团有限公司生产的水泥。
4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量%，减水率初
选15%。
5．水：饮用水。
四．初步配合比确定
1．确定混凝土配制强度：
已知设计强度等级为50Mpa σ= Mpa cu,0= cu,k+σ= 50+×= 2．计算水泥实际强度（ce ）
已知采用 水泥，28d 胶砂强度（ce ）无实测值时,可按下式计算：
γc=。
ce =γc =×=
3．计算水胶比（W/B ）：
a α=,
b α=
60符合耐久性要求，依据强度和耐久性要求设定水胶比，根据经验最佳水胶比选取。
4．计算用水量（m w 0
）：
已知:拌和物坍落度160-200mm ，碎石最大公称粒径为20mm,选取混凝土单位用水量为172kg/m 3，m wo =172×(1-15%)=146 5．计算胶凝材料用量（m co ）： 则水泥用量：m co =146/=487kg/m 3。
6．选定砂率：
已知集料采用碎石，最大公称粒径20mm ，水胶比W/B=.由《普通混凝土配合比设计规程》JGJ 55-2011βs =%。
7．计算砂、碎石用量（质量法）：
已知：单位水泥用量m co =487kg/m 3，单位用水量m wo =146kg/m 3，砂率βs=%；每立方混凝土拌合物的假定质量m cp =2450kg/m 3
m s0+ m g0= m cp- m co- m w0=2450-487-146=1817 kg/m3
m s0=1817×%=709kg/m3
m g0=1817-709=1108kg/m3
8．已知水泥用量487kg/m3，水胶比为、砂率为%；外加剂掺量为%，则计算基准配合比各材料用量为（kg/m3）：
m c0：m s0：m g0：m ao:m wo= 487：709：1108：：146
五．计算平行配合比：
保持用水量不变，以基准配合比W/B=±进行计算，砂率可分别增加和减少1%，进行调整计算平行配合比。
根据基准配合比计算方法，可得各平行配合比。
1.水胶比为、砂率为%，各材料用量为（kg/m3）：
m c0：m s0：m g0：m ao:m wo= 584：654：1066：：146
2.水胶比为、砂率为%，各材料用量为（kg/m3）：
m c0：m s0：m g0：m ao:m wo= 487：709：1108：：146
3.水胶比为、砂率为%，各材料用量为（kg/m3）：
m c0：m s0：m g0：m ao:m wo= 417：755：1132：：146
六．试验室配合比确定：
根据初步配合比调整，提出基准配合比；经试验，各混凝土配合比性能如下表：
七．最终配合比选定：
通过强度检验，根据经济性、适用性、工作性等方面综合考虑，选取水灰比为，确定试验室配合比为（kg/m3）：
m c0：m s0：m g0：m ao:m wo= 487：709：1108：：146
中交路桥建设有限公司
G105东平改建项目一期工程二合同工地试验室
2016年8月8日。
