中国矿业大学 实验六 MATLAB数据可视化
Matlab中的数据可视化工具简介
Matlab中的数据可视化工具简介Matlab是一种强大的科学计算软件，被广泛应用于各个领域的研究和工程项目中。
除了其强大的计算功能之外，Matlab还提供了丰富的数据可视化工具，帮助研究者和工程师更好地理解和展示数据。
在本文中，我们将介绍Matlab中的数据可视化工具，并探讨其使用方法和应用场景。
1. 图形绘制函数Matlab中的数据可视化从最基础的绘制图形开始。
Matlab提供了一系列的图形绘制函数，包括plot、bar、scatter、histogram等等。
这些函数可以通过输入数据，快速生成各种形式的图形，例如线图、柱状图、散点图和直方图等。
用户可以通过设置函数的输入参数，调整图形的样式和布局，以便更好地展示数据的特征和趋势。
2. 二维数据可视化在二维数据可视化方面，Matlab提供了丰富的功能和工具。
首先，Matlab中的绘图函数支持多种线型、颜色和标记符号的组合，使得用户可以通过修改这些参数来增强图像的可视效果。
其次，Matlab还支持在一个图像中绘制多个曲线，以便比较不同数据集的差异。
此外，Matlab还支持添加标题、坐标轴标签和图例等元素，方便用户对图形进行标注和解释。
这些功能的结合，使得用户可以通过简单的一两行代码，就能够生成精美的二维数据可视化图形。
3. 三维数据可视化除了二维数据可视化，Matlab也提供了强大的三维数据可视化功能。
用户可以使用plot3、bar3、scatter3等函数，在三维坐标系中绘制数据。
这些函数可以通过输入三维数据集，生成线图、柱状图和散点图等图形。
Matlab还支持对三维图像进行旋转、缩放和平移等操作，方便用户从不同角度观察数据。
此外，Matlab还提供了多种颜色映射和角度视图的选项，以进一步增强三维数据可视化的效果。
4. 矩阵可视化Matlab中的矩阵可视化工具可以帮助用户查看和分析大型数据集。
通过使用imagesc或pcolor等函数，用户可以将矩阵数据可视化为热图或伪彩色图。
matlab数据可视化
练习
4. 直方图
直方图又称为频数直方图，适于显示数据集的分布情 况并具有统计的功能。
hist(y,n) %统计每段的元素个数并画出直方图
例3-8 在同一个窗口中建立四个子图，在子图中 分别绘制sin(x)、cos(x)、sin(2x)和cos(2x)曲线，如 图3-8所示。
>> x=0:0.1:10; >> subplot(2,2,1)%第一行左图
>> plot(x,sin(x)) >> subplot(2,2,2) %第一行右图
>> x=[1:4;2:5;3:6] x=
1234 2345 3456 >> y1=[1 2 3]
% y1长度与x的行数相等 y1 =
123 >> plot(x,y1)
3.1.3 多个图形的绘制
1. 同一个窗口多个子图 使用subplot函数建立子图，subplot函数的命令 格式如下：
subplot(m,n,i) %将窗口分成(m×n)幅子图中，第i幅为当前图 说明：subplot中的逗号（,）可以省略；子图的 编排序号原则是：左上方为第1幅，先从左向右后 从上向下依次排列，子图彼此之间独立。
plot(x,y,’s’) 说明：s为字符串，设置曲线的线型、颜 色和数据点形等的，线型、颜色与数据点 形参数。
例3-11 在图形中设置曲线的不同线型和 颜色并绘制图形，如图3-11所示。
>> x=0:0.2:10; >> y=exp(-x); >> plot(x,y,'ro-.') >> hold on >> z=sin(x); >> plot(x,z,'m+:')
在MATLAB中进行数据可视化
在MATLAB中进行数据可视化数据可视化是一种将数据以图形或图表等形式展现出来的方法。
通过可视化，人们能够更直观地理解数据的特征和趋势，从而做出更有效的决策。
MATLAB是一种用于科学计算和数据分析的强大工具，在进行数据可视化方面也有着独到的优势。
一、介绍MATLAB数据可视化的基本功能在MATLAB中，我们可以使用多种方法来进行数据可视化，其中包括绘制二维和三维图形、制作图表以及使用数据仪表盘等。
下面将结合具体示例来介绍这些基本功能。
1. 绘制二维和三维图形MATLAB提供了丰富的绘图函数，使得我们可以轻松地绘制出各种类型的二维和三维图形。
例如，我们可以使用plot函数绘制简单的折线图，使用scatter函数绘制散点图，使用bar函数绘制柱状图等。
此外，MATLAB还支持绘制三维曲面图、等高线图等复杂的图形，以满足不同数据分析需求。
2. 制作图表除了绘制单一的二维或三维图形外，MATLAB还提供了制作图表的功能，可以将多个图形以表格的形式呈现出来。
通过将相关的图形组合在一起，我们可以更直观地对比和分析数据。
例如，可以将多个柱状图放在同一张图中，展示不同类别的数据比较情况。
3. 使用数据仪表盘数据仪表盘是一种通过图形化方式展示数据的界面，可以将多个图表、指标和控件组合在一起，以便更全面地了解数据的情况。
在MATLAB中，我们可以使用App Designer工具创建交互式的数据仪表盘。
通过添加各种组件，例如滑块、按钮和下拉菜单等，我们可以实现对数据的实时控制和展示。
二、数据可视化案例分析为了更好地说明MATLAB的数据可视化功能，我们将使用一个实际的案例进行分析。
假设我们要分析某个城市的天气数据，包括温度、湿度和降水量等指标。
我们可以将数据导入到MATLAB中，然后使用各种图表和图形来展示和分析数据。
首先，我们可以使用plot函数绘制一张温度随时间变化的折线图。
通过观察折线的走势，我们可以了解温度的季节性变化以及可能存在的趋势。

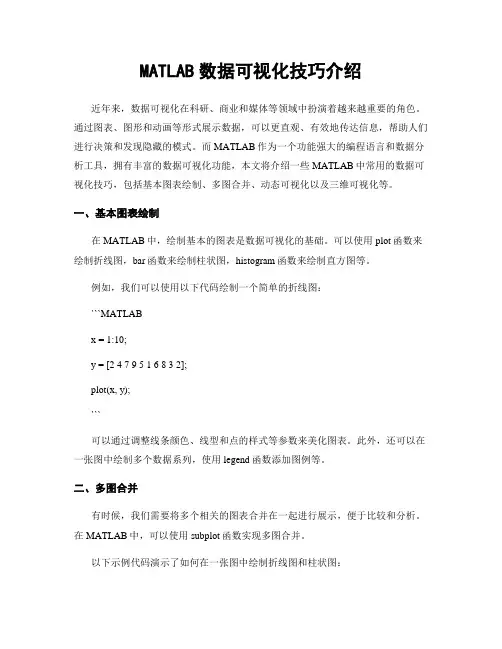

MATLAB数据可视化技巧介绍
MATLAB数据可视化技巧介绍近年来，数据可视化在科研、商业和媒体等领域中扮演着越来越重要的角色。
通过图表、图形和动画等形式展示数据，可以更直观、有效地传达信息，帮助人们进行决策和发现隐藏的模式。
而MATLAB作为一个功能强大的编程语言和数据分析工具，拥有丰富的数据可视化功能，本文将介绍一些MATLAB中常用的数据可视化技巧，包括基本图表绘制、多图合并、动态可视化以及三维可视化等。
一、基本图表绘制在MATLAB中，绘制基本的图表是数据可视化的基础。
可以使用plot函数来绘制折线图，bar函数来绘制柱状图，histogram函数来绘制直方图等。
例如，我们可以使用以下代码绘制一个简单的折线图：```MATLABx = 1:10;y = [2 4 7 9 5 1 6 8 3 2];plot(x, y);```可以通过调整线条颜色、线型和点的样式等参数来美化图表。
此外，还可以在一张图中绘制多个数据系列，使用legend函数添加图例等。
二、多图合并有时候，我们需要将多个相关的图表合并在一起进行展示，便于比较和分析。
在MATLAB中，可以使用subplot函数实现多图合并。
以下示例代码演示了如何在一张图中绘制折线图和柱状图：```MATLABx = 1:10;y = [2 4 7 9 5 1 6 8 3 2];subplot(1, 2, 1);plot(x, y);title('折线图');subplot(1, 2, 2);bar(x, y);title('柱状图');```通过指定subplot函数的行数、列数和当前图的位置，我们可以将多个图表按照自己的需要合并在一起，实现更有组织性的数据呈现。
三、动态可视化动态可视化是数据可视化中一种非常有吸引力的方式，可以通过动画或交互式图形展示数据变化的过程。
在MATLAB中，可以使用animation函数和interactive 函数实现动态可视化。
如何利用MATLAB进行数据可视化
如何利用MATLAB进行数据可视化引言：随着大数据时代的到来，数据可视化变得越来越重要。
数据可视化能够将复杂的数据以图形的方式展现出来，使得用户能够快速准确地理解数据中的信息和模式。
MATLAB是一种强大的工具，能够帮助用户进行数据可视化分析。
在本文中，我们将探讨如何利用MATLAB进行数据可视化。
一、选择适合的图表类型数据可视化的第一步是选择适合的图表类型。
MATLAB提供了丰富多样的图表类型供用户选择，包括折线图、散点图、柱状图、饼图等。
对于不同类型的数据，选择合适的图表类型能够更好地展现数据的特征和关系。
二、数据导入与准备在进行数据可视化之前，需要将数据导入到MATLAB环境中并进行相应的准备。
MATLAB支持多种数据格式的导入，如Excel、CSV、TXT等。
用户可以使用MATLAB提供的数据导入工具或者编写代码来实现数据的导入。
导入数据后，需要对其进行必要的清洗和预处理，例如去除空值、处理异常值等。
三、基本图形绘制当数据导入到MATLAB环境中并进行了准备后，便可以开始进行基本图形的绘制。
例如，可以使用plot函数绘制折线图，scatter函数绘制散点图，bar函数绘制柱状图等。
通过调整图表的颜色、线型、点型等属性，可以使得图表更加美观清晰。
四、高级图形绘制除了基本图形之外，MATLAB还提供了许多高级图形绘制的函数和工具箱。
例如，使用histogram函数可以绘制直方图，boxplot函数可以绘制箱线图，heatmap函数可以绘制热力图等。
这些高级图形可以更加全面地呈现数据的分布、变化和关系，帮助用户更深入地理解数据。
五、图表的注释与标记为了使得图表更加易懂和具有解释性，可以对图表进行注释和标记。
MATLAB 提供了多种方式来实现图表的注释和标记，如添加标题、轴标签、图例、文字说明等。
这些注释和标记可以帮助用户更好地传达数据的含义和结论。
六、动态数据可视化为了更好地展现数据的变化和趋势，可以利用MATLAB的动态数据可视化功能。
使用Matlab进行数据可视化的方法
使用Matlab进行数据可视化的方法导言随着大数据的时代的到来，数据分析与可视化成为了重要的研究和应用领域。
而Matlab作为一种强大的数据处理工具，具备灵活、高效、易用等特点，成为了数据可视化的理想选择。
本文将介绍一些使用Matlab进行数据可视化的方法，帮助读者更好地掌握这一技能。
一、数据的导入与预处理在进行数据可视化之前，我们首先需要将数据导入到Matlab中，并对数据进行一些预处理，以便后续的分析和可视化。
Matlab提供了丰富的函数与工具箱，可以方便地导入各种类型的数据，如文本文件、Excel文件、数据库等。
同时，Matlab还提供了强大的数据处理功能，比如对数据进行清洗、缺失值处理、异常值处理等。
通过合适的数据导入与预处理，可以为后续的数据可视化工作提供一个良好的基础。
二、基本的数据可视化技巧1. 线图线图是一种常见的数据可视化方式，通过连接数据点的方式展示数据的趋势和变化。
在Matlab中，我们可以使用plot函数进行线图的绘制。
首先，我们需要确定x轴和y轴的数据，然后使用plot函数将数据点连接起来，从而绘制出线图。
通过调整线的颜色、线型、线宽等属性，我们可以使得线图更加美观和易读。
2. 散点图散点图用于展示两个变量之间的关系。
在Matlab中，我们可以使用scatter函数绘制散点图。
类似于线图，我们需要确定x轴和y轴的数据，然后使用scatter函数绘制散点图。
通过调整散点的大小、颜色、形状等属性，我们可以使得散点图更加直观和清晰。
3. 条形图条形图用于展示分类变量之间的比较。
在Matlab中，我们可以使用bar函数绘制条形图。
首先，我们需要确定分类变量和对应的数值，然后使用bar函数绘制条形图。
通过调整条形的宽度、颜色、边框等属性，我们可以使得条形图更加易读和美观。
此外，我们还可以使用堆叠条形图和分组条形图等方式展示多个分类变量之间的比较。
4. 饼图饼图用于展示分类变量的占比关系。
Matlab数据处理结果可视化
数据处理结果可视化——Matlab的图形功能用图形来表达实验数据，能清楚地显示出数据的规律和内在本质。
而Matlab有很强的图形处理功能。
1．绘图语句及图形窗口的选择和建立绘图语句plot或plot3等直接产生一个图形窗口，并把该窗口当做当前输出窗口。
格式为：plot(x,y,'参数')。
x、y为表达自变量与函数的值的向量，第三项单引号中的参数为线型、标记、颜色的表达式，可以忽略，也可只标明个别参数。
忽略的参数系统将使用默认值。
在同一坐标系统中画多个图形，只需在同一plot命令中依次输入每个图形的自变量、函数和绘图参数即可。
例：绘一条二维曲线(y=e t/2.sin3t)。
t=0:pi/50:4*pi; %定义横轴向量，从0到4π，每个数据间相差π/50。
y=exp(t/2).*sin(3*t); 计算纵轴向量y。
plot(t,y) %绘制二维图形(图b-1-2)。
subplot（m，n，i）产生一个m行n列的m×n个小图形窗口，选择第i个小窗口为当前输出窗口，i在1~m×n之间。
例：for i=1:4;subplot(2,2,i);plot(sin([0:0.1:8*pi]/i));title(i);end;以上程序需作成.m文件，在Matlab中调用，依次在每个小窗口中画正弦函数（图b-1-3）。
2．选择不同的坐标系统绘二维图形的坐标系可以设定为不同的系统以适应不同的需要。
plot：xy坐标都是线性坐标系；loglog：xy坐标都是对数坐标系；semilogx：x坐标轴是对数坐标系；semilogy：y坐标轴是对数坐标系；plotyy：有两个y坐标轴，一个在左边，一个在右边。
polar：极坐标可以使用坐标转换函数，进行坐标转换。
cart2pol：笛卡尔坐标转换为极坐标或圆柱坐标cart2sph：笛卡尔坐标转换为球坐标pol2cart：极坐标或圆柱坐标转换为笛卡尔坐标sph2cart：球坐标转换为笛卡尔坐标3．绘图参数选择如果没有特别指明，plot函数将用实线来连接数据点，如有不同的数据画在同一图中将自动使用不同的颜色。
matlab数据可视化上机报告
第二次作业上机报告班级:学号:姓名: 完成作业时间：实验目的：练习用MATLAB实现数据和函数的可视化。
实验过程及结果：1、用rand('seed', n)函数以学号1作为随机数的种子初始化随机数2、在[0, 1]2平面上随机生成200个顶点，在图形上输出这200个顶点的位置。
用函数P =rand(N, 1) + i*rand(N, 1)3、如果两个顶点相邻的充要条件为：它们之间的距离不大于r（r为节点的通信半径）。
试选取合适的r，使得节点的平均度为12。
函数A = repmat(P, 1, N) - repmat(P.', N, 1) 的作用是计算所有顶点间的复向量。
D = abs(A)计算所有顶点间的距离。
[Is, Js] = find(D<r) 找出距离小于通信半径的顶点对。
4、画出生成的网络拓扑结构，要求整个网络是联通的，并要求画图时要求在每个节点上标识出每个节点的编号用Dijkstra算法计算出网络中最靠近中心的顶点到其它所有顶点之间的最短路径。
Dijkstra算法的基本思想是：（1）把点集V分成两个子集S和T-S，然后不断扩充S，直到V属于S。
（2）对于T中每一个元素x,计算t(x)即它到初始点集的最小权重，选取满足最小权重的x，加入到S当中。
（3）重复（2）直到V属于S。
初始阶段S={u},任意x属于T,t(x)=w(ux),在之后的迭代中，用min{t(x),t(v)+w(vx)来更新t(x)。
5、附录：%-- 11-4-10 上午11:36 --%a=1;rand('seed', a);X=rand(200,1);Y=rand(200,1);plot(X,Y,'bo');hold onP=X+i*Y;%随机生成200个点A=repmat(P,1,200)-repmat(P.',200,1);D=abs(A);for r=0.01:0.001:1.50[Is,Js] = find(D<r);[m,n]=size(Is);if m/200>=12%找出的r为节点的平均度第一个大于等于12 disp('r=');disp(r);disp(m);plot([P(Is) P(Js)].', '-');title('网络结构并标号')break;endendfor p=1:200text(X(p),Y(p),num2str(p)); endM=length(Is);Value=Inf*ones(200,200);for i=1:MValue(Is(i),Js(i))=D(Is(i),Js(i)); endN=length(Is);Value=Inf*ones(200,200);for i=1:NValue(Is(i),Js(i))=D(Is(i),Js(i)); endpmin=0;dmin=1;for j=1:200d=abs(P(j)-(0.5+0.5i));if(d<dmin)dmin=d;pmin=P(j);point=j;endendv=point;A=Value;n=length(A);V=1:n;s=v;l=A(v,:);Front=v.*ones(1,n);ss=setdiff(V,s);nn=length(ss);for j=1:n-1k=ss(1);for i=1:nnif l(k)>l(ss(i))l(k)=l(ss(i));endendif l(k)==infbreak;elses=union(s,k);ss=setdiff(V,s);nn=length(ss);endif length(s)==nbreak;elsefor i=1:nnif l(ss(i))>l(k)+A(k,ss(i))l(ss(i))=l(k)+A(k,ss(i));Front(ss(i))=k;endendendendfigure(3)plot(X,Y,'b.');hold on;for i=1:200plot([P(i),P(Front(i)).'], 'o-');hold on;endr=0.1420m=2408。
中国矿业大学-实验六--MATLAB数据可视化
>>surf(X,Y,Z);
>>title('阔边帽面网面图')
练习：考虑以下问题：设 求定义域x=[-2,2]，y=[-2,2]内的z值(网格取0.1)。请把z的值用网线图形象地表示出来。
三、实验体会
plot(x,y)其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。subplot(m,n,p)函数为分割图形窗口的函数，可以在一个窗口中绘制多幅图形，已达到对比、节省空间的目的。可以用mesh(x,y,z)、surf(x,y,z)函数绘制三维曲面。MATLAB定义的NaN常数可以用于表示那些不可使用的数据，利用这种特性，可以将图形中需要裁剪部分对应的函数值设置成NaN。
绘制阔边帽面：
>>clear all,close all;
>>x=-7.5:0.5:7.5;
>>y=x;
>> [X,Y]=meshgrid(x,y);
>>R=sqrt(X.^2+Y.^2)+eps; %避开零点，以免零做除数
>>Z=sin(R)./R;
>>mesh(X,Y,Z);
>> title('阔边帽面网线图')
>> y1=sin(x);
>> plot(x,y)
>> hold on
>> y2=cos(x)
>> plot(x,y)
>>hold off
注：hold on用于保持图形窗口中原有的图形，hold off解除保持。
(2)函数plot的参数也可以是矩阵。
利用Matlab进行数据可视化的技巧与方法
利用Matlab进行数据可视化的技巧与方法引言随着信息技术和大数据时代的到来，数据分析和可视化成为许多领域不可或缺的工具。
而作为一个功能强大的数值计算与可视化软件，Matlab在数据可视化领域有着独特的优势和应用。
本文将通过举例的方式介绍利用Matlab进行数据可视化的技巧与方法，帮助读者更好地利用该软件进行数据分析与展示。
一、数据导入和预处理在进行数据可视化之前，需要将原始数据导入Matlab环境，并进行必要的预处理。
数据预处理包括但不限于缺失值处理、异常值检测和数据归一化等。
其中，Matlab提供了一系列的函数和工具箱来方便地处理这些问题。
例如，利用imread函数可以读取图片数据并显示，通过xlsread函数可以导入Excel表格中的数据，并利用isinfnan函数判断是否存在缺失值。
二、选择适当的可视化方式根据数据的类型和特点，选择适当的可视化方式是进行数据可视化的关键。
Matlab提供了丰富多样的可视化函数，如plot、bar、histogram等，可以满足不同类型数据的展示需求。
在选择可视化方式时，需要对数据的属性和趋势有一个清晰的认识，并结合具体的任务目标来进行决策。
三、绘制统计图表统计图表是数据可视化的常用形式，可以直观地展示数据之间的关系和分布情况。
Matlab中的plot函数是一种常用的绘制统计图表的方法。
以绘制折线图为例，通过plot函数可以将数据的变化趋势用连续的折线表示出来。
此外，还可以利用bar函数绘制柱状图、histogram函数绘制直方图等。
这些图表可以便于对数据进行比较和分析。
四、绘制散点图散点图是用来展示两个变量之间关系的一种有效方式。
Matlab中的scatter函数提供了灵活的绘制散点图的方法。
在绘制散点图时，可以通过调整点的颜色、大小和形状等参数来反映额外的信息。
此外，Matlab还支持绘制多组数据的散点图，可以用不同的颜色或形状来区分不同的组别，从而更好地展示数据间的差异。
MATLAB中的数据可视化方法
MATLAB中的数据可视化方法Introduction数据可视化是将数据以图表、图像等形式呈现的过程，它能够帮助人们更直观地理解数据和发现其中的模式和趋势。
本文将探讨MATLAB中的一些数据可视化方法，介绍它们的原理和应用。
一、基础绘图函数MATLAB提供了一系列基础绘图函数，包括plot、scatter、bar等等。
这些函数通过在坐标系上绘制数据点或者柱状图等方式，简洁地呈现数据。
1. plot函数plot函数是MATLAB中最常用的绘图函数之一，它将数据点依次连接起来，形成折线图。
通过设置各种参数，我们可以优化图表的外观。
2. scatter函数scatter函数用于绘制散点图，它将数据点在坐标系中以散点的形式展示。
与plot函数相比，scatter函数更适合于展示不规则的数据点。
3. bar函数bar函数用于绘制柱状图，它能够帮助我们比较不同类别或者组的数据。
通过设置不同的参数，我们可以绘制出水平柱状图或者堆叠柱状图等。
二、高级绘图函数除了基础绘图函数，MATLAB还提供了一些高级绘图函数，能够更加灵活地实现复杂的可视化效果。
1. 热力图热力图是一种将数据以颜色的深度来表示的图表，它能够直观地展示数据的分布和变化。
MATLAB中的imagesc函数可以帮助我们绘制热力图，通过设定不同的颜色映射方案，可以优化图表的效果。
2. 等高线图等高线图能够展示二维数据的等高线，它常用于展示地形、气候等数据。
MATLAB的contour函数可以绘制等高线图，我们可以通过设定不同的参数来美化图表。
3. 3D图表当数据涉及到三个以上的变量时，3D图表是一种常用的可视化方式。
MATLAB提供了许多函数来绘制3D图表，包括surf函数绘制表面图、mesh函数绘制网格图等等。
这些函数能够使我们更好地理解数据在三维空间中的分布情况。
三、数据动画除了静态的图表，MATLAB还支持绘制动画，能够更加生动地展示数据的变化过程。
Matlab中的数据可视化技巧介绍
Matlab中的数据可视化技巧介绍Matlab是一种强大的数值计算与数据可视化工具，被广泛应用于科学研究、工程设计、金融分析等领域中。
在数据可视化方面，Matlab提供了许多强大的功能和技巧，可以帮助用户更好地理解和分析数据。
本文将介绍一些Matlab中的数据可视化技巧，帮助读者更好地利用Matlab进行数据可视化。
首先，Matlab提供了丰富的绘图函数，可以用于绘制各种类型的图表。
例如，使用plot函数可以绘制折线图，bar函数可以绘制柱状图，scatter函数可以绘制散点图等。
这些函数可以根据数据的类型和需求选择合适的图表进行展示，使数据更加直观和易于理解。
其次，Matlab还提供了许多参数和选项，可以对图表进行个性化的设置。
例如，可以设置图表的标题、坐标轴标签、图例等，使得图表更具可读性和美观性。
此外，还可以设置坐标轴的刻度、颜色、线型等，进一步定制图表的样式。
通过合理地设置这些参数和选项，可以轻松地生成合适的图表，满足不同需求。
除了基本的图表绘制功能，Matlab还提供了一些高级的数据可视化技巧。
例如，Matlab中的boxplot函数可以绘制箱线图，用于展示数据的分布情况和离群值。
此外，还可以使用histogram函数绘制直方图，展示数据的频率分布情况。
这些高级技巧可以帮助用户更深入地理解数据的特征和规律。
在进行数据可视化时，数据的预处理也是非常重要的。
Matlab提供了丰富的数据处理和分析函数，可以帮助用户对数据进行清洗和整理。
例如，可以使用Matlab中的filtfilt函数对数据进行滤波处理，去除噪声和干扰，从而提高数据的质量。
此外，还可以使用Matlab中的smooth函数对数据进行平滑处理，使其更加平稳和连续。
通过合理地运用这些数据处理函数，可以有效地提高数据可视化的效果和可靠性。
此外，Matlab还支持多种输出格式，可以将生成的图表保存为图片、PDF文件等。
这样，用户可以方便地将图表嵌入到文档、报告中，与他人进行分享和交流。
在Matlab中进行数据可视化的方法和工具
在Matlab中进行数据可视化的方法和工具数据可视化是一种直观有效的方式，用于将数据表达出来，使得人们能够更容易地理解和分析数据。
Matlab作为一种功能强大的科学计算软件，提供了丰富的工具和函数，用于处理和可视化数据。
本文将介绍在Matlab中进行数据可视化的方法和工具，帮助读者更好地利用这个软件来展现数据。
一、基础绘图函数Matlab提供了一系列基础绘图函数，用于绘制各种类型的图表。
其中最常用的函数是plot函数，用于绘制曲线图。
通过给定x轴和y轴的数据，可以使用plot函数将数据点连成线，形成一条曲线。
除了曲线图，Matlab还支持绘制散点图、条形图、饼图等。
这些基础绘图函数的灵活性和易用性使得用户能够快速地创建各类图表，并通过设置图表的属性，如线型、颜色、标签等来定制化图表。
二、图形交互界面除了使用基础绘图函数，Matlab还提供了图形交互界面（GUI）工具，用于可视化数据。
通过Matlab的GUI工具，用户可以通过鼠标和键盘进行交互操作，实时修改图表的视图、样式和参数。
其中最常用的GUI工具是绘图工具箱（Plotting Toolbox）和图像处理工具箱（Image Processing Toolbox）。
这些工具箱提供了各种交互式工具，如数据点选择、区域放大、图表编辑等，帮助用户快速创建和修改图表。
三、专业绘图函数和工具在处理一些特殊类型的数据时，基础绘图函数可能无法满足需求。
此时，用户可以使用Matlab提供的专业绘图函数和工具。
例如，如果需要绘制矢量场图，用户可以使用quiver函数；如果需要绘制等高线图，用户可以使用contour函数。
此外，Matlab还提供了众多的绘图工具箱，如统计工具箱、信号处理工具箱等，这些工具箱提供了大量的专业绘图函数和算法，用于各种数据的可视化。
四、三维数据可视化除了二维数据可视化，Matlab还支持三维数据可视化。
用户可以使用plot3函数绘制三维曲线图，使用scatter3函数绘制三维散点图，使用surf函数绘制三维曲面图等。
实验6 MATLAB计算的可视化(1)
实验六： MATLAB计算的可视化（1）一、实验目的：1.熟练掌握MATLAB二维曲线的绘制。
2.熟练掌握图形的修饰。
二、实验内容和步骤：1.绘制曲线的一般步骤表6.1为绘制二维、三维图形一般步骤的归纳。
表6.1绘制二维、三维图形的一般步骤说明：▪步骤1和3是最基本的绘图步骤，如果利用MA TLAB的默认设置通常只需要这两个基本步骤就可以基本绘制出图形，而其他步骤并不完全必需。
▪步骤2一般在图形较多的情况下，需要指定图形窗口、子图时使用。
▪除了步骤1、2、3的其他步骤用户可以根据自己需要改变前后次序。
1.1基本绘图命令plot1. plot(x) 绘制x向量曲线plot命令是MATLAB中最简单而且使用最广泛的一个绘图命令，用来绘制二维曲线。
语法：plot(x) %绘制以x为纵坐标的二维曲线plot(x,y) %绘制以x为横坐标y为纵坐标的二维曲线说明：x和y可以是向量或矩阵。
【例6.1】绘制正弦曲线y=sin(x)和方波曲线。
x1=0:0.1:2*pi;y1=sin(x1); %y1为x1的正弦函数plot(x1,y1);x2=[0 1 1 2 2 3 ];y2=[1 1 0 0 1 1 ];plot(x2,y2);axis([0 4 0 2]) %将坐标轴范围设定为0-4和0-2【例6.2】矩阵图形的绘制.>> x1=[4 5 6;7 8 9];plot(x1);>> x2=peaks; %产生一个49*49的矩阵plot(x2);(a) 图（b）图程序分析：a图中有三条曲线而不是两条曲线，因为矩阵x1有三列，每列向量画一条曲线；b图为由peaks函数生成的一个49×49的二维矩阵，因此产生49条曲线。
1.2多个图形绘制的方法1. 指定图形窗口如果需要多个图形窗口同时打开时，可以使用figure语句。
语法：figure(n) %产生新图形窗口说明：如果该窗口不存在，则产生新图形窗口并设置为当前图形窗口，该窗口名为“Figure No.n”，而不关闭其它窗口。
matlab实验数据可视化方法
m a t l a b实验数据可视化方法(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除实验四数据可视化方法[实验内容]一．仿照运行，体会数据可视化方法。
1已知n=0,1,……,12，y=，运行下面程序，体会离散数据可视化方法。
说明：· plot和stem指令均可以实现离散数据的可视化，但通常plot更常用于连续函数中特殊点的标记；而stem广泛运行与数字信号处理中离散点的图示。
·用户在运行上面例程时会发现在命令窗口出现警告：Warning: Divide by zero！即警告程序中出现非零数除以0的指令。
MATLAB对于这种情况并不中止程序，只是给该项赋值为inf以做标记。
2．下面时用图形表示连续调制波形y=sin（t）sin（9t），仿照运行，分析表现形式不同的原因。
二．编程实现。
1．用图形表示连续调制波形y=sin(t)sin(9t)，过零点及其包络线，如下图所示。
2. 编写函数[x,n]=stepseq(n0,n1,n2),实现：u（n）=, n为整数并编写脚本文件实现:x(n)=n·[u(n)-u(n-10)]+10[u(n-10)-u(n-20)], 0≤n≤20要求在脚本文件中调用 stepseq 函数，最后绘出序列x(n)在给定区间的波形图。
3．编写一个函数文件[y,n]=sigadd(x1,n1,x2,n2)，实现两个对应样本之间的相加，其中x1是长度为n1的序列,x2是长度为n2的序列，n1、n2分别是x1、x2的位置信息(n1、n2均为整数)，如:n1={ -3,-2,-1,0,1,2,3,4}，对应的x1={ 2, 3, 1,4,1,3,1,2}；n2={-4,-3,-2,-1,0,1,2}，对应的x2={ 1, 3, 2, 5,1,3,4}。
当调用函数[y,n]=sigadd(x1,n1,x2,n2)时，我们应该得到：n={-4,-3,-2,-1,0,1,2,3,4}，对应的y={ 1, 5, 5, 6,5,4,7,1,2}。
如何在MATLAB中进行数据可视化
如何在MATLAB中进行数据可视化数据可视化是将数据通过图表、图形、地图等方式呈现出来，以便更好地理解和分析数据的一种方法。
MATLAB作为一种强大的数学计算工具，也提供了丰富的功能来进行数据可视化。
本文将介绍如何在MATLAB中进行数据可视化，包括基本的绘图功能、高级的数据可视化方法以及一些实际应用案例。
一、基本绘图功能在MATLAB中，最基本的数据可视化方法就是绘制图表。
可以使用plot函数来绘制一条曲线，如下所示：```matlabx = 0:0.1:2*pi; % 定义x轴的取值范围y = sin(x); % 计算y轴的值plot(x, y) % 绘制曲线```上述代码会生成一个正弦曲线的图表。
通过调整x轴的取值范围和计算y轴的值，可以绘制各种不同形式的曲线图。
除了plot函数，MATLAB还提供了许多其他绘图函数，可以绘制不同类型的图表，如散点图、柱状图、饼图等。
这些函数包括scatter、bar、pie等，可以根据具体需求选择使用。
二、高级数据可视化方法除了基本的绘图功能，MATLAB还提供了一些高级的数据可视化方法，帮助用户更直观地展示数据。
以下是几个实用的方法：1. 三维可视化MATLAB可以绘制三维图表，将数据在三维空间中表示出来，以展示更多的信息。
使用plot3函数可以绘制三维曲线图，bar3函数可以绘制三维柱状图，以及surf函数可以绘制三维曲面图。
这些函数可以帮助用户更清晰地了解数据在三维空间中的分布和关系。
2. 热力图热力图能够直观地展示数据的分布和密度。
MATLAB提供了imagesc函数，可以绘制热力图。
可以通过颜色的深浅来表示数据的大小或者密度，帮助用户快速发现数据的规律和异常。
3. 动画有时候，数据的变化趋势和关系需要通过动画来展示。
MATLAB提供了动画制作功能，可以将数据的变化过程以动画的形式展示出来。
用户可以使用plot函数或者其他绘图函数结合循环语句来实现数据的动画效果，以更好地展示数据的变化。
Matlab中的数据可视化与展示方法
Matlab中的数据可视化与展示方法数据分析和展示在科学研究和工程设计中起着至关重要的作用。
随着科技的发展，我们面对的数据量日益庞大，如何快速、准确地从数据中提取有用的信息，成为每一个数据科学家和工程师共同面临的挑战。
而Matlab作为最常用的科学计算和数据分析软件之一，提供了丰富的数据可视化工具和方法，帮助用户更好地理解和展示数据。
一、Matlab中的基本绘图方法在Matlab中，最基本的数据可视化方法就是绘制曲线图。
通过plot函数可以绘制一维、二维和三维曲线图。
例如，我们可以使用plot函数绘制一条简单的曲线：```matlabx = 0:0.1:10;y = sin(x);plot(x, y);```上面的代码会生成一个sin函数的曲线图，x轴是0到10之间的值，y轴是对应的sin(x)的值。
通过这种方式，我们可以直观地观察函数的走势和周期性。
而且Matlab还提供了丰富的绘图选项，例如可以设置线型、颜色、坐标轴范围等，使得绘图更加具有个性化和美观。
二、二维数据可视化方法除了曲线图之外，Matlab还提供了众多二维数据可视化方法，例如柱状图、散点图、直方图等。
这些图形能够更清晰地展示数据的分布和关系。
1. 柱状图柱状图可以用于表示不同类别之间的数量或比较不同时间点的数据。
使用bar 函数可以绘制柱状图。
例如，我们可以使用下面的代码绘制两类不同产品的销售量柱状图：```matlabproducts = {'A', 'B'};sales = [100, 150];bar(products, sales);```这样就可以生成一个柱状图，其中X轴表示产品名称，Y轴表示销售量。
通过柱状图，我们可以清晰地比较不同产品之间的销售情况。
2. 散点图散点图可以用于展示两个变量之间的关系，例如变量之间的相关性或者分布情况等。
使用scatter函数可以绘制散点图。
例如，我们可以使用下面的代码绘制两个变量之间的散点图：```matlabx = rand(1, 100);y = x + rand(1, 100);scatter(x, y);```上面的代码会生成一个散点图，其中X轴表示变量x，Y轴表示变量y。
实验六 测量数据可视化
实验六测量数据可视化一、实验目的1、掌握用plot函数和fplot函数绘制曲线的方法2、通过练习熟悉三维曲线和曲面图的绘制方法3、掌握测量误差曲线和二维地形图等绘制方法二、实验环境1．计算机2．MATLAB7.0集成环境三、实验内容1．测量平差中偶然误差分布图形绘制根据偶然误差Δ服从Δ～ N (0 ,σ2)，可以应用MATLAB绘制出均方差为σ= 1 ,σ= 2 的正态分布概率密度函数的误差分布曲线，具体为x = - 4∶0.1∶4;y1 = normpdf ( x ,0 ,1) ;plot（x , y1 , ′r′）hold ony2 = normpdf ( x ,0 ,2) ;plot（x , y2 , ′b′）hold off2.测量平差中误差椭圆的绘制平差后任一待定点坐标平差值可以计算出，而且还可计算出误差椭圆的三要素：长半轴E,短半轴F,极大值方向。
function ellipse(x,y,A,B,angle)plot(y+A*sin(angle)*cos(0:pi/360:2*pi)+B*cos(angle)*sin(0:pi/360:2*pi),…x+A*cos(angle)*cos(0:pi/360:2*pi)-B*sin(angle)*sin(0:pi/360:2*pi));axis('equal');xlabel('x');ylabel('y');title('eclipse');运行ellipse(400,400,100,50,pi/4)eclipseyx3.对某点进行位移观测，得到8个不同时间的位移值，见下表，试进行傅立叶变换，并作出频谱图。
时间k 0 1 2 3 4 5 6 7位移f(k) 2.3 3.0 3.8 4.2 5.1 4.5 3.2 1.8f=[2.3 3 3.8 4.2 5.1 4.5 3.2 1.8]'F=fft(f)FM=abs(f)t1=(0:1:7)for i=1:8t=0:0.001:FM(i)plot(t1(i),t,'b-')hold onendtitle('频域分析')xlabel('频率值')ylabel('能量')5. 要在某山区方圆大约27平方公里范围内修建一条公路，从山脚出发经过一个居民区，再到达一个矿区。
MATLAB 06_数据可视化
数据可视化及探索一、概念1、数据可视化的目的（1）借助几何、色彩媒质表现一堆貌似杂乱的离散数据集合的形态，暴露数据内在关系和总体趋势，进而揭示出数据所传递的内在本质。
2、二、知识点1、两套绘图指令（1）图形易绘指令（符号计算）（2）数值绘图指令（数值计算）2、绘制二维图形步骤（1）设置自变量；（2）求出因变量；（3）plot画图。
3、绘制三维曲线步骤（1）设置参数；（2）4、绘制三维曲面步骤（1）5、绘制复数6、内容（1）离散数据表示成图形的基本机理（2）曲线、曲面绘制的基本技法和指令（3）特殊图形的生成和使用示例（4）如何使用线型、色彩、数据点标记凸现不同数据的特征（5）如何利用着色、灯光照明、反射效果、材质体现和透明度处理渲染、烘托表现高维函数的性状（6）如何生成和运用标识，画龙点睛般地注释图形（7）如何表现变址、灰度、真彩图象（8）如何制作动画四、练习题1、【6.1.1】离散数据和离散函数的可视化【例6.1-1】图形表示离散函数 n y =。
2连续函数的可视化【例6.1-2】用图形表示连续调制波形)9sin()sin(t t y =。
3、4基本指令plot的调用格式【例6.2-1】本例演示：plot的最基本调用格式；绘图的基本步骤和方法；“三元组”的含义；plot的单5、【例6.2-2】本例演示：因变量为多列数组的plot调用格式；plot(t,Y) plot(Y)所绘曲线的区别；“线宽”属性的设置。
6、【例6.2-3】用图形表示连续调制波形)sin(ty 及其包络线。
t9sin()坐标控制和图形标识【例6.2-4】观察各种轴控制指令的影响。
演示采用长轴为3.25，短轴为1.15的椭圆。
注意：采用多子图（图6.2-4）表现时，图形形状不仅受“控制指令”影响，而且受整个图面“宽高比”及“子图数目”的影响。
本书这样处理，是出于篇幅考虑。
读者欲想准确体会控制指令的影响，请在全图状态下进行观8、【例6.2-5】通过绘制二阶系统阶跃响应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六MATLAB数据可视化
一、实验目的
掌握MATLAB 二维、三维图形绘制，掌握图形属性的设置和图形修饰；掌握图像文件的读取和显示。
二、实验内容
(1) 二维图形绘制。
(2) 三维曲线和三维曲面绘制。
三、实验步骤
1．二维图形绘制
(1) 二维图形绘制主要使用函数plot。
>> clear all;
>> x=linspace(0,2*pi,100);
>> y1=sin(x);
>> plot(x,y)
>> hold on
>> y2=cos(x)
>> plot(x,y)
>> hold off
注：hold on 用于保持图形窗口中原有的图形，hold off解除保持。
(2) 函数plot 的参数也可以是矩阵。
>> close all
>> x=linspace(0,2*pi,100);
>> y1=sin(x);
>> y2=cos(x);
>> A=[y1 ; y2]';
>> B=[x ; x]'
>> plot(B,A)
(3) 选用绘图线形和颜色。
>> close all
>> plot(x,y1,'g+',x,y2, 'r:') >> grid on
(4) 添加文字标注。
>> title('正弦曲线和余弦曲线') >> ylabel('幅度')
>> xlabel('时间')
>> legend('sin(x)', 'cos(x)')
>> gtext('\leftarrowsinx')
(5) 修改坐标轴范围。
>> axis equal
>> axis normal
>> axis([0 pi 0 1.5])
程序如下：
x=linspace(0,2*pi,100);
y1=sin(x);
y2=cos(x);
A=[y1 ; y2]';
B=[x ; x]'
plot(B,A)
plot(x,y1,'g+',x,y2, 'r:') axis equal
axis normal
axis([0 pi 0 1.5])
grid on
title('正弦曲线和余弦曲线') ylabel('幅度')
xlabel('时间')
legend('sin(x)', 'cos(x)') gtext('\leftarrowsinx')
(6) 子图和特殊图形绘制。
>>subplot(2,2,1) >>t1=0:0.1:3; >>y1=exp(-t1); >>bar(t1,y1);
>>subplot(2,2,2) >>t2=0:0.2:2*pi; >>y2=sin(t2); >>stem(t2,y2); >>subplot(2,2,3) >>t3=0:0.1:3;
>>y3=t3.^2+1;
>>stairs(t3,y3);
>>subplot(2,2,4) >>t4=0:.01:2*pi; >>y4= abs(cos(2*t4)); >>polar(t4,y4);
提示：二维图形绘制按照以下的步骤进行
(1)产生曲线的数据；
(2)选择合适的线形、标记、颜色(正弦曲线为红色，余弦曲线为紫色)；
(3)添加图例及文字说明信息；
(4)添加坐标轴说明与图标题。
2. 三维曲线和三维曲面绘制
(1) 三维曲线绘制使用plot3 函数。
绘制一条空间螺旋线：
>>z=0:0.1:6*pi;
>>x=cos(z);
>>y=sin(z);
>>plot3(x,y,z);
(2) 三维曲面图的绘制：MATLAB 绘制网线图和网面图的函数分别是mesh( )和surf( )，
其具体操作步骤是：
①用函数meshgrid( )生成平面网格点矩阵[X,Y]；
②由[X,Y]计算函数数值矩阵Z；
③用mesh( )绘制网线图，用surf( )绘制网面图。
绘制椭圆抛物面：
>>clear all,close all;
>>x=-4:0.2:4;
>>y=x;
>> [X,Y]=meshgrid(x,y);
>>Z=X.^2/9+Y.^2/9;
>>mesh(X,Y,Z);
>>title('椭圆抛物面网线图')
>>figure(2)
>>surf(X,Y,Z);
>>title('椭圆抛物面网面图')
绘制阔边帽面：
>>clear all,close all;
>>x=-7.5:0.5:7.5;
>>y=x;
>> [X,Y]=meshgrid(x,y);
>>R=sqrt(X.^2+Y.^2)+eps; %避开零点，以免零做除数>>Z=sin(R)./R;
>>mesh(X,Y,Z);
>> title('阔边帽面网线图')
>>figure(2)
>>surf(X,Y,Z);
>>title('阔边帽面网面图')
0.1)。
请把z 的值用网线图形象地表示出来。
三、实验体会
plot(x,y) 其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。
subplot(m,n,p)函数为分割图形窗口的函数，可以在一个窗口中绘制多幅图形，已达到对比、节省空间的目的。
可以用mesh(x,y,z)、surf(x,y,z)函数绘制三维曲面。
MATLAB定义的NaN常数可以用于表示那些不可使用的数据，利用这种特性，可以将图形中需要裁剪部分对应的函数值设置成NaN。
总之，通过这次实验，我学会了运用matlab绘制各种图形。
能更直观的、确切的了解函数的含义，为以后学习打下了良好的基础。
