桥梁工程毕业设计:预应力混凝土空心板桥
预应力混凝土空心板桥设计_本科毕业设计论文
预应力混凝土空心板桥设计_本科毕业设计论文摘要预应力混凝土空心板桥在我国桥梁建筑上占重要的地位,在目前,中小跨径的永久性桥梁,无论是公路桥梁或者城市桥梁,都在尽量采用预应力混凝土空心板桥。
本设计依据所给的设计资料及《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)与《公路桥涵设计通用规范》(JTG D60-2004)等规范进行了桥梁上部结构设计与验算,包括主梁荷载内力计算、预应力钢筋的布置及预应力损失、主梁截面强度与应力验算等方面。
全桥总长159m,桥面宽度为净-13+2×0.5m,设计作用为公路-Ⅰ级。
本桥上部结构采用4×17+23+4×17m装配式预应力混凝土简支板桥,主跨净跨径23m,计算跨境22.52m,其余部分净跨径17m,计算跨径16.56m。
桥跨横截面采用11块先张法预应力空心板,每块板的宽122cm。
同时,本设计对一些重要部位的施工进行了说明。
关键词空心板;预应力;先张法;结构计算;施工AbstractPrestressed concrete hollow slab bridge has a most important position in the bridge architecture of China. At the moment, for small and medium-sized span of the permanent bridge, even the Highway Bridge or city Bridges, prestressed concrete hollow slab bridge are wanted as far as possible.The design bas is for the design of information and the “Code for Design of Highway Reiforce Concrete and Prestressed Concrete Briges and Culverts”(JTGD62—2004),the “General Code for Highway Bridages and Culver”(JTGD60—2004) and so on conducted design and the calculation of the upper structure,which contains load internal force of main girder, the layout of prestressed reinforcement and the prestressing loss calculation, main girder cross section strength and stress calculation, etc.The total lenth is 159m and the width is net 13+2×0.5m,design load lever for road —Ⅰ.The bridge length is 4×17+23+4×17m. The bridge belongs to the prestressed concreted structure which is a simple slab bridge which the standard span of main span is 23m and the calculation of span of main pain is 22.52m and the standard span of others are 17m and the calculation of span of others are 16.56m.The bridgeacross the cross section with 11 pieces of prestressed hollow slab which the width of every board is 122cm.At the same time, some instructions are added to the design of some important constructions.KeywordsSlab bridge; Prestressed conctete; Pre-tensioning method; Structural calculation; Construction前言公路桥梁是国民经济发展、人民生活水平提高的重要基础性公共设施,也是衡量一个国家现代化水平的重要指标。
毕业设计---预应力混凝土桥梁设计(含全套资料)

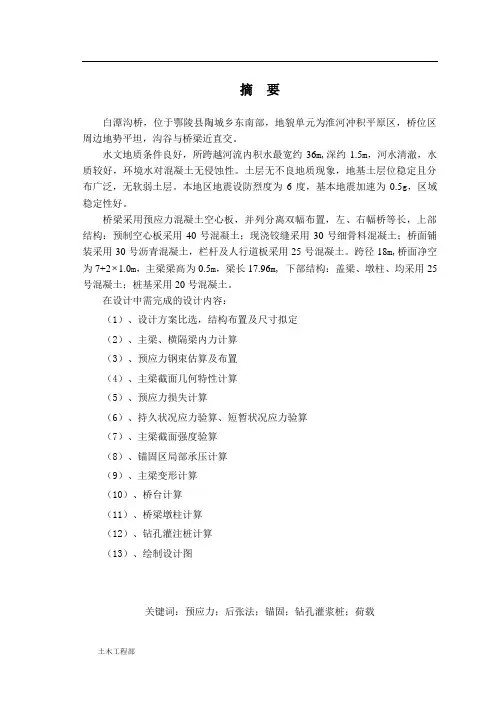

摘要白潭沟桥,位于鄂陵县陶城乡东南部,地貌单元为淮河冲积平原区,桥位区周边地势平坦,沟谷与桥梁近直交。
水文地质条件良好,所跨越河流内积水最宽约36m,深约1.5m,河水清澈,水质较好,环境水对混凝土无侵蚀性。
土层无不良地质现象,地基土层位稳定且分布广泛,无软弱土层。
本地区地震设防烈度为6度,基本地震加速为0.5g,区域稳定性好。
桥梁采用预应力混凝土空心板,并列分离双幅布置,左、右幅桥等长,上部结构:预制空心板采用40号混凝土;现浇铰缝采用30号细骨料混凝土;桥面铺装采用30号沥青混凝土,栏杆及人行道板采用25号混凝土。
跨径18m,桥面净空为7+2 1.0m,主梁梁高为0.5m,梁长17.96m, 下部结构:盖梁、墩柱、均采用25号混凝土;桩基采用20号混凝土。
在设计中需完成的设计内容:(1)、设计方案比选,结构布置及尺寸拟定(2)、主梁、横隔梁内力计算(3)、预应力钢束估算及布置(4)、主梁截面几何特性计算(5)、预应力损失计算(6)、持久状况应力验算、短暂状况应力验算(7)、主梁截面强度验算(8)、锚固区局部承压计算(9)、主梁变形计算(10)、桥台计算(11)、桥梁墩柱计算(12)、钻孔灌注桩计算(13)、绘制设计图关键词:预应力;后张法;锚固;钻孔灌浆桩;荷载AbstractWhite Lake Ditch Bridge, located in Hubei Lingxian Tao urban and rural south-east, features modules for the Huaihe River Alluvial Plain. Bridge DC surrounding smooth terrain, ravines and bridges nearly orthogonal.Hydrogeologic conditions are very good, across the river water within the width of 36 m and depth of about 1.5 m, the water is clear and the water quality is better environmental water on the concrete without erosion. Soil no adverse geological phenomena, the foundation soil-stability and widely distributed, and no soft soil. The seismic design intensity of 6 degrees, the basic seismic acceleration of 0.5 g, regional stability.The proposed bridge using prestressed concrete hollow plate bridge using two parallel separation rate settings, the left and right sites located long, Superstructure : using precast hollow slab of concrete 40; Hinge joints using cast-in-place on the 30th fine aggregate concrete; Deck Paving used on the 30th of asphalt concrete, railings and sidewalks plate used on the 25th of concrete. 18 m span, bridge clearance of 7+2 1.0m, the main high as 0.5m Liang Liang, Liang long 17.96m, Substructure : covered beams, columns, adopted on the 25th concrete; Piles of concrete used on the 20th.In the design of the required to complete the design content:(1). the design scheme is selected, the structure arrangement and size drawn up(2). girders, and the internal force calculation every beam(3). prestressing tendons estimate and layout(4). girders section geometry calculation(5). prestress loss calculation(6). lasting status stress checking and short stress checking in(7). girders section strength check(8). the anchorage zone of local pressure calculation(9). girders deformation calculation(10). calculated the abutment(11). bridge pier column calculation(12). bored piles calculation(13). draw designKeywords: Prestressed; This method; Anchor; Drill-hole grouting pile; load目录摘要ABSTRACT1 绪论 (5)1.1课题背景 (5)1.2发展概况 (6)1.3存在问题 (6)1.4设计指导思想 (6)2 方案论证 (7)2.1设计资料 (7)2.2方案比选 (8)2.3方案 (8)3 上部结构设计 (9)3.1设计资料 (9)3.2构造型式及尺寸选定: (9)3.3截面几何特性计算: (10)3.4内力计算: (11)3.5预应力钢筋面积的估算及预应力钢筋布置 (20)3.6换算截面几何特性计算 (23)3.7空心板强度计算 (24)3.8预应力损失计算 (29)3.9短暂状况应力验算 (31)3.10持久状况应力验算 (32)3.11正常使用极限状态计算 (35)3.12变形计算 (39)3.13行车道板计算 (41)3.14支座计算 (43)4 下部结构计算 (46)4.1基本设计资料 (46)4.2盖梁的计算 (47)4.3斜截面抗剪承载力验算 (61)4.4墩柱的内力及配筋计算: (63)4.5钻孔灌注桩计算: (68)结论 (78)参考文献致谢1绪论1.1课题背景一.课题来源教师假拟。
预应力空心板桥_桥梁毕业设计

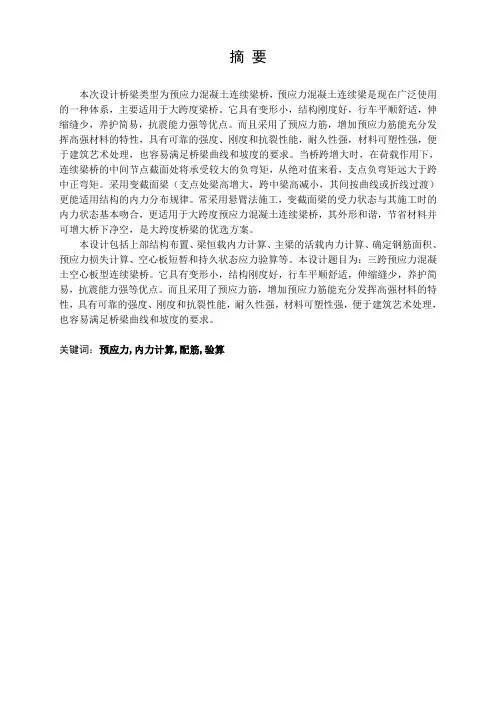

摘要本次设计桥梁类型为预应力混凝土连续梁桥,预应力混凝土连续梁是现在广泛使用的一种体系,主要适用于大跨度梁桥。
它具有变形小,结构刚度好,行车平顺舒适,伸缩缝少,养护简易,抗震能力强等优点。
而且采用了预应力筋,增加预应力筋能充分发挥高强材料的特性,具有可靠的强度、刚度和抗裂性能,耐久性强,材料可塑性强,便于建筑艺术处理,也容易满足桥梁曲线和坡度的要求。
当桥跨增大时,在荷载作用下,连续梁桥的中间节点截面处将承受较大的负弯矩,从绝对值来看,支点负弯矩远大于跨中正弯矩。
采用变截面梁(支点处梁高增大,跨中梁高减小,其间按曲线或折线过渡)更能适用结构的内力分布规律。
常采用悬臂法施工,变截面梁的受力状态与其施工时的内力状态基本吻合,更适用于大跨度预应力混凝土连续梁桥,其外形和谐,节省材料并可增大桥下净空,是大跨度桥梁的优选方案。
本设计包括上部结构布置、梁恒载内力计算、主梁的活载内力计算、确定钢筋面积、预应力损失计算、空心板短暂和持久状态应力验算等。
本设计题目为:三跨预应力混凝土空心板型连续梁桥。
它具有变形小,结构刚度好,行车平顺舒适,伸缩缝少,养护简易,抗震能力强等优点。
而且采用了预应力筋,增加预应力筋能充分发挥高强材料的特性,具有可靠的强度、刚度和抗裂性能,耐久性强,材料可塑性强,便于建筑艺术处理,也容易满足桥梁曲线和坡度的要求。
关键词:预应力,内力计算,配筋,验算ABSTRACTThe design for prestressed concrete continuous girder bridge types , prestressed concrete continuous beam is now widely used a system, mainly is suitable for the large span bridge. It has little deformation, structure stiffness, driving smooth and comfortable, less expansion join ts, easy maintenance, seismic ability, etc. And the tendons, increase tendons that can give full play to the characteristics of the high strength materials with reliable strength, stiffness and cr ack resistance, durability strong, material plasticity, facilitate architectural art processing, also easy to meet the requirements of the bridge curve and slope. When the bridge spans increases , the under load of continuous girder bridge for middle section of the node will bear larger in t he negative moment, from absolute value perspective, the fulcrum in the negative moment far outweigh the cross CKS bending moment. The variable beam can be applied to the internal str ucture more distribution rule. Often the cantilever construction method, become beam's stress state and its construction of internal force of the state results, more suitable to the large span p restressed concrete continuous girder bridge, its appearance is harmonious, save material and can increase the obstacle clearance under the bridge, is the large span bridge optimization.This design include the upper structure load live load internal force of main girder intral force calculation calculate and determine the reinforcement area of prestress calculation hollow slab is short and persistent state chechking,ect.This design topic for: three cross Pres tressed concrete continuous bridge variable cross-section of the box. It has little deformation, structure stiffness, driving smooth and comfortable, less expansion joints, easy maintenance, s eismic ability, etc. And the tendons, increase tendons that can give full play to the characterist ics of the high strength materials with reliable strength, stiffness and crack resistance, durabili ty strong, material plasticity, facilitate architectural art processing, also easy to meetthe requir ements of the bridge curve and slope.KEY WORDS: prestress,internal force calculation,checking and construction目录前言 (1)1 设计资料 (3)1.1主要技术指标 (3)1.2 材料规格 (3)1.3 采用的技术规范 (3)2 构造形式及尺寸选定 (5)3 空心板毛截面几何特性计算 (7)3.1 边跨空心板毛截面几何特性计算 (7)3.2 中跨空心板毛截面几何特性计算 (8)4 作用效应计算 (9)4.1 永久作用效应计算 (9)4.2 可变作用效应计算 (9)4.3 作用效应组合汇总 (14)5 预应力钢筋数量估算及布置 (17)5.1 预应力钢筋数量的估算 (17)5.2 预应力钢筋的布置 (18)5.3 普通钢筋数量的估算及布置 (18)6 换算截面几何特性计算 (21) (21)6.1 换算截面面积A6.2 换算截面重心的位置 (21) (22)6.3 换算截面惯性矩I6.4 换算截面的弹性抵抗矩 (22)7 承载能力极限状态计算 (23)7.1 跨中截面正截面抗弯承载力计算 (23)7.2 斜截面抗弯承载力计算 (23)8 预应力损失计算 (29)8.1 锚具变形、回缩引起的应力损失 (29)8.2 钢筋与台座间的温差引起的应力损失 (29)8.3 混凝土弹性压缩引起的预应力损失 (29)8.4 预应力钢绞线由于应力松弛引起的预应力损失 (29)8.5 混凝土的收缩和徐变引起的应力损失 (30)8.6 预应力损失组合 (31)9 正常使用极限状态计算 (33)9.1 正截面抗裂性验算 (33)9.2 斜截面抗裂性验算 (36)10 变形计算 (41)10.1 正常使用阶段的挠度计算 (41)10.2 预加力引起的反拱度计算及预拱度的设置 (41)11 持久状态应力验算 (45)11.1 跨中截面混凝土的法向压应力验算 (45)11.2 跨中预应力钢绞线的拉应力验算 (45)11.3 斜截面主应力验算 (45)12 短暂状态应力验算 (49)12.1 跨中截面 (49)12.2 L/4截面 (50)12.3 支点截面 (51)13 最小配筋率复核 (53)14 铰缝计算 (55)14.1 铰缝剪力计算 (55)14.2 铰缝抗剪强度验算 (56)15预制空心板吊杯计算 (57)16 支座计算 (59)16.1 选定支座的平面尺寸 (59)16.2 确定支座的厚度 (59)16.3 验算支座的偏转 (60)16.4 验算支座的稳定性 (61)17 下部结构计算 (63)17.1 盖梁计算 (63)17.2 桥墩墩柱设计 (76)17.3钻孔柱的设计 (80)结论 (87)致谢 (89)参考文献 (91)附录 (93)前言本次设计内容为预应力空心板桥,众所周知,随着我国社会的发展与进步和人民的生活水平的日益提高,交通的便利程度和安全性得到了人们的广泛关注,桥梁又是现代交通中不可缺少的组成部分,于此同时,桥梁建设得到了迅猛发展,我国桥梁工程无论在建设规模上,还是在科技水平上,均已跻身世界先进行列。
预应力空心板梁桥毕业设计
1设计资料1.1 主要的技术指标桥跨布置: 10×20.0 m。
跨径: 标准跨径:20.0m;计算跨径:19.60m。
桥面净空: 1.25m+2x3.75+1.25m设计荷载:公路-I级,人群荷载3.0kN/m³桥面纵坡:2%。
桥面横坡:1.5%。
1.2 所用材料规格主梁:采用C50预应力混凝土,容重为26kN/m3;弹性模量为3.45×107KPa;现浇铺平层:采用C50混凝土,厚度为10cm;桥面铺装:采用防水混凝土,厚度为8cm,容重为25 kN/m3。
人群、栏杆采用C20混凝土。
1.3 采用的技术规范[1] 《公路桥涵设计通用规范》(JTG D60-2004 );[2] 《公路钢筋砼及预应力砼桥涵设计规范》(JTG D62-2004);[3] 《公路砖石及砼桥涵设计规范》(JTJ D63-2005)。
2 构造形式及尺寸选定本桥桥面净空 1.25m+2x3.75+1.25m全桥采用10块全桥采用C50预制预应力凝土空心板,每块空心板宽99cm,高85cm,空心板全长19.96m。
空心板的构造及尺寸如图2.1(边跨),图2.2(中跨)。
图2.1 边跨空心板截面构造及尺寸(单位: cm)图2.2 中跨空心板截面构造及尺寸(单位: cm)3 空心板毛截面几何特性计算3.1 边跨空心板毛截面几何特性计算3.1.1 毛截面面积A空心板的毛截面面积为:21119985138138238312198 2.58 2.585222A π⎛⎫=⨯+⨯+⨯⨯-⨯⨯-⨯⨯-⨯⨯+⨯+⨯⨯ ⎪⎝⎭()23896.77cm =3.1.2 毛截面重心位置全截面对1/2板高处的静距:1218813834.513834.5+232S ⎛⎫⎛⎫=⨯⨯⨯-+⨯⨯ ⎪ ⎪⎝⎭⎝⎭板高188182.5834.5+ 2.5834.5+5834.5-23223⎡⎤⎛⎫⎛⎫⎛⎫-⨯⨯⨯+⨯⨯+⨯⨯⨯ ⎪ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎝⎭⎣⎦ ()33881cm =那么截面重心离1/2板高的距离为:()1238810.99613896.77S d cm A===≈板高把毛截面外框简化为规则矩形时的余缺部分面积A 余缺:()1111381382.588 2.585106222A c m ⎛⎫⎛⎫=⨯⨯+⨯-⨯⨯+⨯+⨯⨯= ⎪ ⎪⎝⎭⎝⎭余缺余缺部分对1/2板高的距离为:()12388136.61106S d cm A ===板高余缺余缺3.1.3 空心板毛截面对其重心轴的惯距I如图2-2中(1)图,设每个挖空的半圆面积为A′:()22211'38567.188A d cm ππ==⨯=半圆重心轴:()44388.0666d y cm ππ⨯===⨯半圆对其自身重心轴的惯性距'I 为:()444'0.006860.006863814304I d cm ==⨯=则空心板毛截面对其重心轴的惯性距I 为:332299853831998512383114143041212I ⎛⎫⨯⨯=+⨯⨯-⨯+⨯⨯-⨯ ⎪⎝⎭()()()2222567.115.58.06115.58.06110636.611⎡⎤-⨯⨯+-++++⨯-⎣⎦()643.69971610cm =⨯3.2 中跨空心板毛截面几何特性计算3.2.1 毛截面面积A空心板毛截面面积为:21199852383121928 2.58 2.58522A π⎛⎫=⨯-⨯⨯-⨯⨯-⨯⨯⨯+⨯+⨯⨯ ⎪⎝⎭()23690.77cm =3.2.2 毛截面重心位置全截面对1/2板高处的静距:12188182 2.5834.5+ 2.5834.5+5834.5-23223S ⎡⎤⎛⎫⎛⎫⎛⎫=⨯⨯⨯⨯+⨯⨯+⨯⨯⨯ ⎪ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎝⎭⎣⎦板高()33556.67cm =那么毛截面重心离1/2板高的距离为:()123556.670.963690.77S d cm A===板高把毛截面外框简化为规则矩形时的铰缝面积A 铰:()2112 2.588 2.58510022A cm ⎛⎫=⨯⨯⨯+⨯+⨯⨯= ⎪⎝⎭铰铰缝重心对1/2板高的距离为:()123556.6735.57100S d cm A ===板高铰余缺3.2.3 空心板毛截面对其重心轴的惯距I如图2-2中(1)图,设每个挖空的半圆面积为A′:()22211'38567.188A d cm ππ==⨯=半圆重心轴:()44388.0666d y cm ππ⨯===⨯半圆对其自身重心轴的惯性距'I 为:()444'0.006860.006863814304I d cm ==⨯=则空心板毛截面对其重心轴的惯性距I 为:33229985383199850.96238310.961212I ⎛⎫⨯⨯=+⨯⨯-⨯+⨯⨯ ⎪⎝⎭()()224143042567.115.58.060.9615.58.060.96⎡⎤-⨯-⨯⨯+-+++⎣⎦()210035.570.96-⨯+ ()643.4315610cm =⨯3.3 边、中跨空心板毛截面几何特性汇总该桥桥梁设计的预制空心板的毛截面几何特性采用分块面积累加法计算,叠加时候挖空部分按负面积计算。
简支预应力混凝土空心板梁桥毕业设计
简支预应力混凝土空心板梁桥毕业设计目录1 设计说明 (1)1.1主要技术指标 (1)1.2 材料规格 (1)1.3 设计规范 (1)1.4 施工方式 (1)2 设计方案 (4)2.1 方案比选原则 (5)2.2 备选方案介绍 (6)2.3 方案比较 (10)2.4 推荐方案 (10)2.5 上部结构尺寸拟定 (11)2.5.1 顺桥向尺寸的拟定 (11)2.5.2 横桥向尺寸的拟定 (11)3 上部结构内力计算 (12)3.1 截面几何特性计算 (12)3.2 结构离散和截面的定义 (12)3.3 简支梁施工阶段 (12)3.4 永久作用计算 (13)3.5 可变作用效应计算 (15)3.5.1 冲击系数和横向分布系数 (15)3.6 温度及支座不均匀沉降内力计算 (17)3.7 作用效应组合 (17)3.7.1 作用效应组合原理 (17)3.7.2 承载能力极限状态计算时的作用效应组合 (19)3.7.3 正常使用极限状态效应组合 (21)4 预应力钢束的估算与布置 (25)4.1 计算原理 (25)4.2 预应力筋估算结果 (27)4.3 预应力筋布置原则 (27)4.4 预应力钢束布置情况 (28)4.5 预应力损失计算 (30)σ (31)4.5.1 预应力筋与孔道壁之间摩擦引起的应力损失1l σ (31)4.5.2 锚具变形、钢筋回缩引起的应力损失2lσ (32)4.5.3 钢筋与台座间的温差引起的损失3lσ (32)4.5.4 混凝土弹性压缩引起的应力损失4lσ (32)4.5.5 预应力钢筋松弛引起的损失5lσ (33)4.5.6 混凝土收缩徐变引起的应力损失6l5 普通钢筋的设计计算 (35)5.1 预制段普通配筋设计 (35)5.2 现浇连续段普通配筋设计计算 (37)5.2.1 设计计算原理 (37)5.2.2 钢筋布置 (37)6 承载能力极限状态截面强度计算与验算 (38)7 预制空心板应力验算 (39)7.1 抗裂验算 (39)7.1.1 正截面抗裂性验算 (39)7.1.2 斜截面抗裂性验算 (41)7.2 持久状况应力验算 (41)7.2.1 正截面混凝土应力验算 (42)7.3 短暂状况应力验算 (44)8 抗裂验算 (48)8.1 正截面抗裂验算 (48)9 短暂状况下应力验算 (54)9.1 施工阶段法向压应力验算 (54)10 挠度验算 (59)11 施工图设计 (60)11.1 概述 (60)11.2 总体布置图 (60)11.3 空心板一般构造图 (61)11.4 空心板预应力钢束构造图 (61)12 桥墩墩柱计算 (62)12.1 荷载计算 (62)12.1.1 恒载计算 (62)12.1.2 汽车荷载计算 (62)12.1.3 双柱反力横向分布计算(横向分布同盖梁计算) (63)12.1.4 荷载组合 (63)设计总结 (65)参考文献 (66)致谢 (67)1 设计说明1.1主要技术指标桥型布置:27.04m 简支预应力混凝土空心板梁桥;桥面净宽:1.75m(人行道)+20.40m(行车道)+1.75m(人行道)=23.9m;设计荷载:公路I级;桥面纵坡:单向0.84%;桥面横坡:行车道设±1.5%的横坡,人行道设置1%的反向横坡;1.2 材料规格空心板块:采用C55 混凝土,容重为26.0kN/m3,弹性模量取3.45×107kPa;铰缝:采用C30 细集料混凝土桥面铺装:采用等厚10cm 的C30 沥青混凝土层,容重为24.0kN/m3;桩基础:采用C25 混凝土;桥台盖梁、耳背墙:采用C30 混凝土;预应力钢筋束:采用15.2 υ s 高强度低松弛预应力钢绞线,标准强fpk=1860MPa,弹性模量Ep=1.95*1000000MPa,技术标准应符合《预应力混凝土用钢绞线》(GB5224)的有关规定;普通钢筋:采用HRB335和R235;钢材:采用符合GB700-88规定的Q235钢材;其他:桥梁伸缩缝采用浅埋式伸缩缝装置;空心板梁支座采用圆板式橡胶支座;桥面排水采用铸铁泄水管;1.3 设计规范《公路工程技术标准》(JTG B01-2003)《公路桥涵设计通用规范》(JTG D60-2004)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)《公路桥涵地基与基础设计规范》(JTJ024-85)1.4 施工方式简支梁桥。
毕业设计(论文)-3-16m装配式预应力混凝土简支空心板桥
毕业设计(论文)-3-16m装配式预应力混凝土简支空心板桥目录 第一章 概述 .....................................................................................................................................................................................1 第二章 方案比较 (1)2.1方案一:预应力混凝土空心板桥 (1)2.2方案二:预应力混凝土连续箱型梁桥 (2)第一部分 上部结构 (2)第三章 桥梁设计 (3)3.1桥梁设计资料 (3)3.1.1设计基本资料 (3)3.2桥面总体布置 (4)3.3构造型式及尺寸选定 (4)3.3.1构造形式及尺寸 (4)3.3.2截面抗弯惯性矩计算 (6)第四章 作用效应计算 (7)4.1永久作用效应计算 ............................................................ 7 4.1.1空心板自重:m kN A g h /525.142510581041=⨯⨯=⋅=-γ(边板重15.343KN/m )。
............................................ 7 4.1.2桥面铺装、栏杆及铰接缝重力计算 .......................... 7 4.1.3恒载内力计算 .. (8)4.2基本可变作用效应计算 (9)4.2.1基本可变作用横向分布系数 (9)4.2.2杠杆法计算梁端横向分布系数 (12)4.2.3活载内力计算 (13)4.3.1按承载能力极限状态组合(汽1自重4.12.1S S S mi ud +=∑=) ...... 17 4.3.2正常使用状态长期效应组合(()不计冲击力汽1自重4.0S S S m i sd +=∑=) 174.3.3正常使用状态短期效应组合 (()不计冲击力汽1自重7.0S S S m i sd +=∑=) 17 4.3.4弹性阶段截面应力计算标准值效应组合(汽1自重S S S m i sd +=∑=) 18第五章 预应力钢筋设计 (18)5.1预应力钢筋数量的估算 (18)5.2预应力钢筋的布置 (20)5.3普通钢筋数量的估算及布置 (20)5.4换算截面几何特性计算 (23)5.4.1换算截面面积A 0 (23)5.4.2换算截面重心位置 (24)5.4.3换算截面惯性矩0I (24)5.4.4换算截面弹性抵抗矩 (24)5.5承载能力极限状态计算 (25)5.5.1跨中截面正截面抗弯承载力计算 (25)5.6斜截面抗剪承载力计算 (26)5.6.1截面抗剪强度上、下限复核 (26)5.6.2斜截面抗剪承载力计算 (28)第六章 预应力损失计算 (30)6.1锚具变形、回缩引起的应力损失2l σ (30)6.2加热养护引起的温度损失3l σ (30)6.3混凝土弹性压缩引起的预应力损失4l σ (30)6.4钢筋松弛引起的应力损失5l σ (31)6.5混凝土收缩、徐变引起的预应力损失6l σ (32)6.6预应力损失组合 (35)第七章 验算 (35)7.1正常使用极限状态计算 (35)7.1.1正截面抗裂性验算 (35)7.1.2斜截面抗裂性验算 (37)7.2变形计算 (40)7.2.1正常使用阶段的挠度计算 (40)7.2.2预加力引起的反拱度计算及预拱度的设置 (41)7.3持久状态应力验算 (43)7.4短暂状态应力验算 (45)第八章 最小配筋率复核 (51)第九章 铰缝的抗剪强度验算 (52)9.1铰缝剪力影响线 (52)9.2作用在铰缝上的荷载计算 (54)9.2.1铰缝剪力计算 (54)9.2.2铰缝抗剪强度计算 (55)第十章、支座计算 (55)10.1选定支座的平面尺寸 (56)10.2确定支座的厚度 (56)10.3 验算支座的偏转 (57)10.4 验算支座的稳定性 (58)10.5支座的选配 (59)第二部分 下部结构 (59)第十一章 设计资料 (59)第十二章 盖梁计算 (60)12.1构造型式 (60)12.2荷载计算 (60)12.2.1上部结构永久荷载见表4-1 (60)12.2.2盖梁自重及作用效应计算(计算结果见表2-2) (61)12.2.3可变荷载计算 (62)12.2.4双柱反力G计算 (68)12.3内力计算 (69)12.3.1弯矩计算 (69)12.3.2相应与最大弯矩时的剪力计算 (69)12.3.3盖梁内力汇总 (70)第十三章桥梁墩柱计算 (70)13.1荷载计算 (71)13.1.1恒载计算 (71)13.1.2汽车荷载计算 (71)13.1.3双柱反力横向分布计算 (71)13.1.4荷载组合 (72)第十四章钻孔桩计算 (73)14.1荷载计算 (73)14.2桩长计算: (74)3-16m装配式预应力混凝土简支空心板桥第一章概述50年来,新中国桥梁建设取得了突飞猛进的发展,公路铁路两用桥向着大跨度、重荷载、高时速方向发展。
预应力混凝土空心板桥设计
预应力混凝土空心板桥设计预应力混凝土空心板桥设计的背景和意义预应力混凝土空心板桥是一种常用于公路和铁路等交通基础设施的结构形式。
预应力混凝土的使用可以提高桥梁的承载能力和耐久性,同时减少结构的自重。
空心板的设计和施工相对简单,使得预应力混凝土空心板桥成为一种经济高效的桥梁形式。
设计一个预应力混凝土空心板桥需要考虑多个因素,包括桥梁的跨度、荷载、地质条件等。
合理的设计和施工能够保证桥梁的安全性和稳定性,并且延长其使用寿命。
本文将介绍预应力混凝土空心板桥设计的背景和意义,为后续的详细设计提供基础和指导。
本文将阐述预应力混凝土空心板桥设计的基本原则和要求。
预应力混凝土空心板桥的设计过程包括以下步骤和流程:确定设计要求:根据桥梁的使用条件和要求,确定预应力混凝土空心板桥的设计标准、跨度要求、承载能力等设计要求。
桥梁类型选择:根据具体的工程需求和地理条件,选择适合的预应力混凝土空心板桥的类型,包括简支桥、连续梁桥或拱桥等。
初步设计:进行桥梁的初步设计,包括确定桥梁的几何参数、预应力布置方案以及荷载分析等。
同时,需要考虑混凝土的抗震性能和防火性能等要求。
细化设计:根据初步设计结果,进行进一步的细化设计,包括预应力张拉计算、截面设计、构件布置以及连接细节等。
同时,需要进行混凝土的强度计算和变形控制等分析。
构件制造和施工准备:根据细化设计结果,进行预应力混凝土空心板的构件制造和施工准备工作,包括预制构件生产、预应力钢束张拉以及临时支撑的安装等。
施工过程中的质量控制:在施工过程中,需要进行严格的质量控制,包括混凝土强度的监测、预应力质量的检查以及构件连接的质量控制等。
竣工验收和监测:完成施工后,进行桥梁的竣工验收和结构监测工作,确保桥梁的安全可靠性和施工质量。
以上是预应力混凝土空心板桥设计的简要步骤和流程。
在设计过程中,需要充分考虑各种因素,并进行合理的计算和分析,以保证预应力混凝土空心板桥的安全性和使用寿命。
预应力混凝土空心板桥设计的重要性和发展前景以上是预应力混凝土空心板桥设计的简要步骤和流程。
毕业设计-空心板16m公路预应力简支空心板梁桥中板设计
16m 公路预应力简支空心板梁桥中板设计一、 设计资料 1.设计荷载本桥设计荷载等级确定为汽车荷载:公路Ⅱ级;人群荷载:3.02N/m k 。
2.桥面跨径及净宽标准跨径:k l =16m 。
计算跨径: l =15.6m 。
板 长:1l =15.96m 。
桥梁宽度:7m+2×0.5m 。
板 宽:2l =0.99m 。
3.主要材料混凝土:主梁板采用C50混凝土,桥面铺装采用10cm 混凝土+柔性防水涂层+10cm 沥青混凝土。
预应力筋:采用∅s15.20高强度低松弛钢绞线,抗拉强度标准值pk f =1860MPa ,弹性模量p E =1.95510MPa ⨯,普通钢筋:直径大于和等于12mm 的用HRB335级热轧螺纹钢筋,直径小于12mm 的均用R235级热轧光圆钢筋。
锚具、套管、连接件和伸缩缝等根据相关规范选取。
4.施工工艺先张法施工,预应力钢绞线采用两端同时对称张拉。
5.计算方法及理论极限状态设计法6.设计依据及参考资料(1) 交通部颁《公路工程技术标准》(JTG B01-2003)。
(2) 交通部颁《公路桥涵设计通用规范》(JTG D60-2004)。
(3) 交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)。
(4) 交通部颁《公路桥涵施工技术规范》(JTJ041-2000)。
(5) 《预应力筋用锚具、夹具和连接》(GBT14370-93)。
(6) 《公路桥梁板式橡胶支座规格条例》(JTT663-2006)。
(7) 《桥梁工程》、《结构设计原理》等教材。
(8) 计算示例集《混凝土简支梁(板)桥》(第三版),易建国主编,人民交通出版社。
(9) 《公路桥涵设计手册梁桥(上)》,徐光辉,胡明义主编,人民交通出版社。
二、 构造布置及尺寸桥面宽度为:净—7m+2⨯0.5m (防撞护栏),全桥宽采用8块 C50的预制预应力混凝土空心板,每块空心板宽99cm (中板),边板99.5cm ,宽62cm ,空心板全长15.96m 。
预应力混凝土空心板桥设计
1、桥位断面图(如附图所示)2、设计水位107.5m3、结构形式:多跨简支预应力混凝土空心板桥4、主梁跨径:25m 、30m5、桥面净空:净9+2×0.5m 、净11+2×0.5m (0.5m 为防撞护栏)6、设计荷载:公路Ⅰ级、公路Ⅱ级,安全等级二级7、人群荷载:3.5KN/m 28、栏杆、人行道荷载:栏杆重量按每侧1.52KN/m 计算 人行道重量按每侧3.6KN/m 计算 9、桥面:净9的桥面铺装层C-30混凝土厚度8cm ,沥青混凝土层厚5cm ,中央分隔带及护栏重力用两侧共计15.06KN/m ,m KN /25=混γ, m KN /23=沥γ,桥面横坡为1.5%,不设纵坡。
净11的桥面铺装层C-30混凝土厚度10cm ,沥青混凝土层厚6cm 中央分隔带及护栏重力用两侧共计15.06KN/m ,m KN /24=混γ,m KN /23=沥γ,桥面横坡为2.0%,不设纵坡。
10、施工方法:按先张法制作板梁再整孔吊装、桥面连续。
11、材料:(1)预应力钢铰线:预应力钢铰线()5715φφj 、其技术指标见表1表1(2)非预应力钢筋:Ⅰ级钢筋和Ⅱ级螺纹钢筋,其技术指标见表2表(3)混凝土:空心板、铰接缝为C40、桥面混凝土铺装层、栏杆为C30、人行道为C25、桥面面层为沥青混凝土。
混凝土技术指标见表3二、设计要求1、上部结构的立面与横截面设计内容包括确定桥梁立面、平面、横断面总体布置、确定主梁块数、板宽、板高度,板毛截面几何特性计算。
2、恒载内力计算3、活载内力计算利用铰接板法计算跨中的荷载横向分布系数c m,用杠杆法计算支点处的荷载横向分布系数o m,(包括车辆和人群荷载的横向分布系数)。
4、预应力钢筋设计(1)预应力钢筋面积估算(2)换算截面几何特性计算(3)预应力损失计算5、截面强度与应力计算(1)截面强度验算(2)截面应力计算应计算跨中截面正应力和支点截面主应力。
桥梁工程毕业设计:预应力混凝土空心板桥之欧阳术创编
1 方案拟订与比选1.1 设计资料(1)技术指标:汽车荷载:公路-Ⅱ级桥面宽度:净7.0+2×1.0m(人行道)(2)设计洪水频率:百年一遇;(3)通航等级:无;(4)地震动参数:地震动峰值加速度0.05g,地震动反应谱特征周期0.35s,相当于原地震基本烈度VI度。
1.2 设计方案鉴于展架桥地质地形情况,该处地势平缓,桥全长较短,故比选方案主要采用简支梁桥和连续梁桥形式。
根据安全、适用、经济、美观的设计原则,我初步拟定了两个方案。
1.2.1 方案一:预应力混凝土空心板桥本桥上部构造为6х16m的预应力混凝土空心板,结构简单,施工容易。
本桥采用预制安装(先张法)的施工方法:先张法预制构件的制作工艺是在浇筑混凝土之前先进行预应力筋的张拉,并将其临时固定在张拉台座上,然后按照支立模板——钢筋骨架成型——浇筑及振捣混凝土——养护及拆除模板的基本施工工艺,待混凝土达到规定强度,逐渐将预应力筋松弛,利用力筋回缩和与混凝土之间的黏结作用,使构件获得预应力。
优点:预应力结构通过高强钢筋对混凝土预压,不仅充分发挥了高强材料的特性,而且提高了混凝土的抗裂性,促使结构轻型化,因而预应力混凝土结构具有比钢筋混凝土结构大得多的跨越能力。
采用空心板截面,减轻了自重,而且能充分利用材料,构件外形简单,制作方便,方便施工,施工工期短,而且桥型流畅美观。
缺点:行车不顺,同时桥梁的运营养护成本在后期较高。
图1-1 空心板桥布置图1.2.2 方案二:预应力混凝土连续箱型梁桥跨径分布:3х32m箱形截面整体性好,结构刚度大,变形小,抗震性能好,主梁变形挠曲线平缓,桥面伸缩缝少,行车舒适。
施工采用预制安装的施工方法,设计施工较成熟,施工质量和工期能得到有效控制,该种桥型传力明确,计算简洁。
箱形截面有较大的抗扭刚度,整体性好。
同时主桥线条明确,结构稳定,梁的等截面外形和谐,各比例协调,造型朴实。
图1-2 连续箱梁布置图1.3 方案比选表1-1 各方案主要优缺点比较表通过对比,从受力合理,安全适用,经济美观的角度综合考虑,方案一:预应力混凝土空心板桥为最佳推荐方案。
