化工图形符号
常用图例符号解析

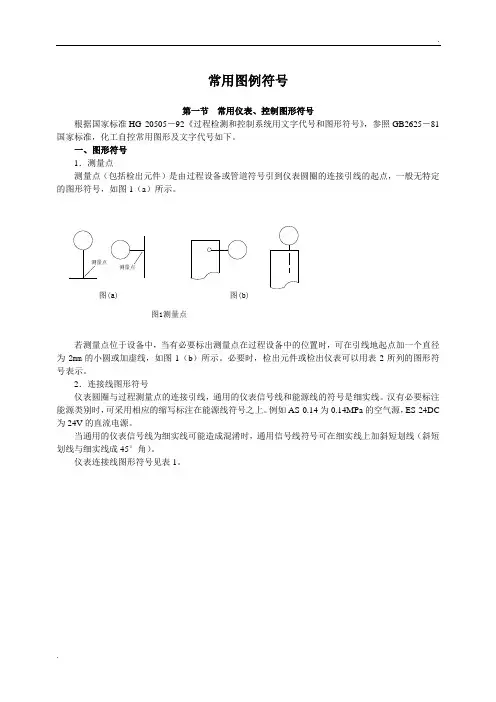

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。

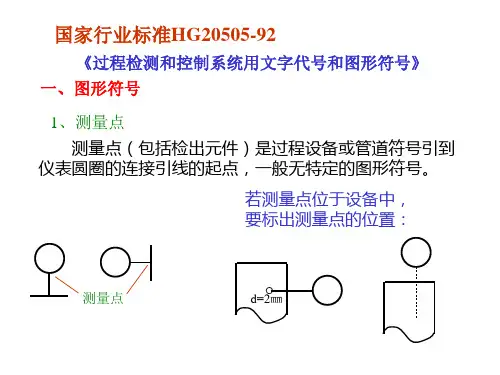

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
常用仪表控制图形符号及仪表位号说明
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
常用图例符号
常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
化工仪表图形符号(完整版)
中、中间
N
供选用
供选用
供选用
供选用
O
供选用
节流孔
P
压力、真空
连接点、测试点
Q
数量
积算、累计
R
核辐射
记录
S
速度、频率
安全
开关、连锁
T
温度
传送、变送
U
多变量
多功能
多功能
多功能
W
重量、力
套管
X
X轴
Y
时间、状态
Y轴
继电器、转换器
Z
位置、尺寸
Z轴
驱动器、执行元件
化工仪表图形符号
字符
第一位字母
被测变量
修饰词
后继字母
读出功能
输出功能
修饰词
A
分析
报警
B
火焰、烧嘴
供选用
供选用
供选用
C
电导率
控制
D
密度
差
E
电压（电动势）
检测元件
F
流量
比率（比值）
G 气体（有毒、可燃）
视镜、观察
H
手动
高
I
电流
比（分数）
指示
J
功率
扫描
K
时间、时间程序
变化速率
操作器
L
物位
灯
低
M
水分或湿度
瞬动
化工仪表图形符号详解
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
TAL
SP
PIC 120
6、液位高度指示灯
LLH 114A
设备
LLL 114C
LLM 114B
8、带集中指示、操作器 的就地压力控制系统
9、带压力和温度补偿的 流量记录控制系统
PIK 121
FT 120
PT 124 FY 120
TT 125
PC 121
FIC 120
FR
吹气或冲洗装置
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
蝶阀
隔膜阀
闸阀
风 门 或 百 叶 窗
执行机构图形符号1
带弹簧的 薄膜执行电动执行机构
数字执行机构
电磁执行机构
活塞执行机构单作用
活塞执行机构双作用
执行机构图形符号2
带手轮的气动 薄膜执行机构
带气动阀门定位器的 气动薄膜执行机构
带电气阀门定位器的 气动薄膜执行机构
S
S
R
R
带人工复位装置的执行机构 （以电磁执行机构为例）
带远程复位装置的执行机构 （以电磁执行机构为例）
被测变量和仪表功能的字母代号
第一位字母
被测变量 修饰词 读出功能
后继字母
输出功能 修饰词
A C
E
分析 电导率
电压(电动势)
报警 控制
常用图例符号
常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
常用仪表、控制图形符号
常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB2625—81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号,如图1—2-1（a)所示。
（a ）（b ） 1—2—1 ,可在引线的起点加一个直径为2 mm （b ）所示.必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、 连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS —014为0。
14MPA 的空气源，ES —24DC 为24B 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2—1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈.仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2—2（a)。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示,如图1-2—2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示,见图1—2-2（c ）所示.（a ）（ 图1-2—2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈,外加与圆圈相切细实线方框,如图1-2—3(a ）所示.作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm)的细实线六边形,如图1—2—3(b ）所示。
分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm(或10mm ）。
常用仪表控制图形符号及仪表位号说明
常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625—81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2—1(a)所示.测量点测量点(a）（b）图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1(b）所示.必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES—24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1—2-1。
表1—2—1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm(或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1—2-2（a)。
处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示，如图 1—2-2（b)所示。
常用仪表控制图形符号及仪表位号说明书
常用仪表、控制图形符号根据国家行业标准 HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照 GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图 1-2-1(a)所示。
测量点测量点(a)(b)图 1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图 1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如 AS-014为 0.14MPA的空气源，ES-24DC为 24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成 45度角）。
仪表连接图形符号见表 1-2-1。
表 1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信 号线（有导向）11 1213电磁、辐射、热、光、声波等信 号线（无导向）内部系统链（软件或数据链）机械链14 15二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm （或 10mm ）的细实线圆圈。
仪表位号的字母或 阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或 多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示， 如图 1-2-2（b ）所示。
常用图例符号.
常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
常用仪表、控制图形符号
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1-2-3（b ）所示。
常用仪表控制图形符号
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1-2-3（b ）所示。
化工设计PID图形符号培训(工程师培训)
车间或工段号
设备序号
设备分类号
相同设备序号
V0408A
真空受罐
设备分类号 塔 ( T )： tower 反应器（R） reactor 槽 罐（V ）vat
设备名称
压缩机(C) compressor 换热器(E) exchange heat 泵（P）pump
相同设备序号 ：只画出一台时，应全部标出如：V408AB
管段序号 工段号
物料代号
～ ～
公称直径
管道公称压力等级 同类管道顺序号 PG 13 10—300 L1A—H
隔热或隔声代号
管道材料代号
公称压力等级代号(HG20519.38－92)见P163 表8-5 代号 L M N P P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5 ≤ １.6 ≤ 2.5 ≤ 4.0
就地（现场）安 装的压力显示仪表
仪表安装位置不同，所用图形符号也不同。
仪表安装位置的图形符号
~ ~
安装位置
图形符号 安装位置 图形符号
就地安装
集中盘面 安装
就地安装 （嵌在管道中）
集中仪表盘 背面安装
被测变量字母代号
序号
功能字母代号
工段代号
被测变量和功能字母代号，是由英文单词第一个字母 大写组成如：
被测变量：温度 T temperature ; 压力P pressure;
流量F flow; 密度 D density 粘度 V viscosity
功能代号： 显示 I indicate
控制 C control
单位MPa
隔热或隔声代号 ( HG20519.30－92) 见Ｐ164 表8-4 保温-H 保冷-C 蒸汽伴热-S 水伴热-W 油伴热-O 隔声-N
常用仪表、控制图形符号
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1-2-3（b ）所示。
常用仪表控制图形符号
表 1-2-2 仪表功能图形符号 （1） （ 2） （3） （4）
PE 4
PI 5
FP 6
FE 7 VC
差压式指示流量计法兰或 流量检测元件的通用符号 角接取压孔板
ห้องสมุดไป่ตู้
法兰 或角接取 压测试 接头，不孔板 理论取压孔板
（5）
（ 6）
（7）
（8）
FT 8
FP 9A RAD
FP 9R FE 10 FE 11
表 1-2-7 配管管线图例符号 序号 1 内容 单管向下 图形符号 序号 4 内容 管束向上 图形符号
2
单管向上
5
管束向下分 叉平走 管束向上分 叉平走
3
管束向下
6
二、字母代号 1．被测变量和仪表功能 表示被测量变量和仪表功能的字母代号见表 1-2-8。 表 1-2-8 被测量变量和仪表功能的字母代号 第一位字母 被测变量或引发变 量 A B C D E F 分析 烧嘴、火焰 电导率 密度 电压（电动势） 流量 被测变量或引 发变量 G H I J K L M N O P 供选用 手动 电流 功率 时间、 时间程序 物位 水分或湿度 供选用 供选用 压力、真空 瞬动 供选用 节流孔 连接 点、测 试点 积算、累计 记录 供选用 扫描 变化频率 灯 操作器 低 中、中间 供选用 指示 比（分数） 第二位字母 读出功 能 视镜、 观察 高 输出功能 修饰词 修饰词 第一位字母 差 检测元件 修饰词 读出功能 报警 供选用 供选用 控制 供选用 第二位字母 输出功能 修饰词
形，如图 1-2-3（b）所示。分散控制系统内部连接的可编程逻辑控制器功能图 形符号如图 1-2-3（c）所示，外四边形边长为 12mm（或 10mm） 。其他仪表或功 能图形符号见表 1-2-2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PIC 207
PIC就表示一台具有指示功能的压力控制器 就表示一台具有指示功能的压力控制器
测量点是由过程设备或管道符号引到仪表圆 圈的连接引线连接起来，一般无特定的图形 符号 若测量点位于设备中，当有必要标出测量点 在过程设备中的位置时，可在引线的起点加 一个直径为2mm的小圆符号或加虚线
连接线 通用的仪表信号线均以细实现表示。连接线 表示交叉及相接时，必要时也可用加箭头的 方式表示信号的方向ຫໍສະໝຸດ 请说出以下仪表所表示的含义
H
TRC 207
LICA 202
L
AI 207
H、L表示的含义 、 表示的含义
三、仪表位号的表示方法
在检测、控制系统中，构成回路的每个仪表 都应有自己的仪表位号。 仪表位号由字母代号组合和阿拉伯数字编号 组成。 第一位表示工段号，后续位表示仪表回路顺 序号。
PIC 207
表示工段号为2，仪表序号为 表示工段号为 ，仪表序号为07
总结
在带控制点的工艺流程图中仪表位号的标注 方法是：圆圈上半圆填写字母代号， 方法是：圆圈上半圆填写字母代号，下半圆 填写数字编号。 填写数字编号。 一台仪表或一个圆圈内，具有指示、 一台仪表或一个圆圈内，具有指示、记录功 能时只标注字母代号“ ，不标注“ 。 能时只标注字母代号“R”，不标注“I”。 具有开关、报警功能时只标注字母代号“ ， 具有开关、报警功能时只标注字母代号“A”， 不标注“ 。字母代号SA表示联锁和报警功 不标注“S”。字母代号 表示联锁和报警功 能。
带控制点的工艺流程图
培训目标： 培训目标： 1.学会绘制带控制点的流程图 学会绘制带控制点的流程图 2.能分析流程图中各个符号代 能分析流程图中各个符号代 表的意义
在化工自动控制的设计文件中， 在化工自动控制的设计文件中，使用图 形符号和字母代号表示过程检测、 形符号和字母代号表示过程检测、控制 系统所采用的各种仪表。 系统所采用的各种仪表。 在绘制控制流程图时， 在绘制控制流程图时，图中所采用的图 列符号都要按有关的技术规定进行。 列符号都要按有关的技术规定进行。
仪表的图形符号
仪表的图形符号是一个细实线圆圈，直径约 10mm,对于不同的仪表安装位置的图形符号， 1：就地安装仪表 2：集中仪表盘面安装仪表 3：就地仪表盘面安装仪表 4：集中仪表盘后安装仪表 5：就地仪表盘后安装仪表
二、字母代号
在控制流程图中，用来表示仪表的小圆圈内， 在控制流程图中，用来表示仪表的小圆圈内， 一般写有两位或者两位以上的字母： 一般写有两位或者两位以上的字母：
PFD和PID
PFD图是介绍生产工艺路线的流程图，通常 图上应标识各种主要物料的流量、温度、压 力等参数，以便反映出物料通过某设备后参 数的变化情况和反应物、半成品和成品之间 的关系。 PID图是管路和仪表流程图，又称带控制点的 工艺流程图
一、仪表图形符号
包括： 包括： 1.测量点（包括检测元件、取样点） 测量点（ 测量点 包括检测元件、取样点） 2.连接线（通用仪表信号线、相交相连、相交 连接线（ 连接线 通用仪表信号线、相交相连、 不相连） 不相连） 3.常用仪表及安装位置的图形符号（如孔板、 常用仪表及安装位置的图形符号（ 常用仪表及安装位置的图形符号 如孔板、 转子流量计） 转子流量计） 4.常用执行器的图形符号 常用执行器的图形符号
