《公路桥涵施工技术规范》培训课件PPT优质课件
合集下载
培训讲座PPT公路桥涵施工技术规范宣贯版本幻灯片PPT
★本次修订重点突出了技术的成熟性和先进性，规定了公路桥涵施工 中应遵守的准那么、技术要求以及对关键工序的控制原那么，并与相关 标准、标准协调配套。
本次修订的主要内容：
〔1〕原标准条文共22章，本次修订增加4章：第13章“扩大根底、承台与墩台〞，第20章“海洋环境桥梁〞，第25章“平安施工与环护〞，第26章“工程交工〞。 〔2〕对有关章节的编排和内容做了适当调整。
〔6〕在后张预应力管道材料中，增加了对塑料波纹管的有关规定；对后张预应力孔 道压浆，提高了压浆材料、浆液性能、制浆设备和压浆工艺的技术要求和质量标 准。
〔7〕对挖孔灌注桩，增加了挖孔施工的平安要求；并对岩溶、采空区、软土、冻土 等特殊地区的灌注桩施工做了相应规定。
〔8〕明确规定片石混凝土仅适用于根底、墩台身等圬工受压构件中。
前言
☆标准 在设计、施工中要求严格遵守标准的强制性条文，针工程
工程的具体情况，合理运用标准、标准，对可能影响到工程 平安的指标应该首先得到满足，抑制工程设计、施工“只对 标准负责，不对工程的平安、质量负责〞的做法。 ☆标准的定位与作用 ◎ 技术范不是法律 ▲标准不能违反国家和公共利益，所以必须有政府部门的批 准、认可或干预。业主和设计人可以选用不同的标准；在不 违反有关法规规定的前提下，可以采用不同于标准的要求和 做法
“本规程无意取代设计人所具有的专门教育和工程判断的 训练，仅在规程中规定为保证公共平安的最低要求，业主或 设计人可能需要在设计中采用新的先进技术，或需要对材料 及施工质量提出更高的要求〞 ▲与此相反，我国现行标准带着短缺方案经济年代的深刻烙
前言
★?公路桥涵施工技术标准?〔JTJ041－2000〕于2000年11月1日开场施 行。该标准作为我国公路工程建立中的主要技术法规，对提高我国公路 桥梁施工的技术水平、标准施工工艺、保证工程质量起到了重要作用。 ★本标准系根据中华人民共和国交通部交公路发[2006]439号文?关于下 达2006年度公路工程标准制修订工程方案的通知?的要求，对?公路桥涵 施工技术标准?进展修订而成。
本次修订的主要内容：
〔1〕原标准条文共22章，本次修订增加4章：第13章“扩大根底、承台与墩台〞，第20章“海洋环境桥梁〞，第25章“平安施工与环护〞，第26章“工程交工〞。 〔2〕对有关章节的编排和内容做了适当调整。
〔6〕在后张预应力管道材料中，增加了对塑料波纹管的有关规定；对后张预应力孔 道压浆，提高了压浆材料、浆液性能、制浆设备和压浆工艺的技术要求和质量标 准。
〔7〕对挖孔灌注桩，增加了挖孔施工的平安要求；并对岩溶、采空区、软土、冻土 等特殊地区的灌注桩施工做了相应规定。
〔8〕明确规定片石混凝土仅适用于根底、墩台身等圬工受压构件中。
前言
☆标准 在设计、施工中要求严格遵守标准的强制性条文，针工程
工程的具体情况，合理运用标准、标准，对可能影响到工程 平安的指标应该首先得到满足，抑制工程设计、施工“只对 标准负责，不对工程的平安、质量负责〞的做法。 ☆标准的定位与作用 ◎ 技术范不是法律 ▲标准不能违反国家和公共利益，所以必须有政府部门的批 准、认可或干预。业主和设计人可以选用不同的标准；在不 违反有关法规规定的前提下，可以采用不同于标准的要求和 做法
“本规程无意取代设计人所具有的专门教育和工程判断的 训练，仅在规程中规定为保证公共平安的最低要求，业主或 设计人可能需要在设计中采用新的先进技术，或需要对材料 及施工质量提出更高的要求〞 ▲与此相反，我国现行标准带着短缺方案经济年代的深刻烙
前言
★?公路桥涵施工技术标准?〔JTJ041－2000〕于2000年11月1日开场施 行。该标准作为我国公路工程建立中的主要技术法规，对提高我国公路 桥梁施工的技术水平、标准施工工艺、保证工程质量起到了重要作用。 ★本标准系根据中华人民共和国交通部交公路发[2006]439号文?关于下 达2006年度公路工程标准制修订工程方案的通知?的要求，对?公路桥涵 施工技术标准?进展修订而成。
最新1-公路桥涵施工技术规范宣贯版本【陈运波.8.20】教学讲义ppt
（2）对有关章节的编排和内容做了适当调整。 例与拱桥有关的内容统一调整到第十五章“拱桥”；钢桥面铺装调整到第21 章“桥面及附属工程”；将“热期、雨季施工”与“冬期施工”合并为第24 章“冬期、雨期及热期 、施工” 。
（3）新增部分内容：环氧涂层钢筋、高性能混凝土、真空辅助压浆、无粘结预 应力和体外预应力、桩底后压浆、膜袋围堰、刚拱桥、斜腿刚构桥、拓宽改 建、梁桥拼接施工、大型箱梁整孔预制安装、钢索塔、矮塔斜拉桥、无背索 斜拉桥、自锚式悬索桥、波形钢涵洞、涵洞接长、加筋土桥台等内容。
Company Logo
1.0.6 公路桥涵施工应遵守国家环境保护的有关法律法规，节约用地，少占农田，减少污染， 保护环境。施工结束应及时对各种临时工程、辅助设施、临时用地进行处理，做到工完场 清。环境保护是我国一项基本国策，是关系民族和子孙后代生存的极为重要大事，是关系 国民经济可持续发展、建立和谐社会的大事。 环境保护应注意几个方面：
一、总则
Company Logo
1.0.3 公路桥涵施工应符合设计文件的规定，满足安全、耐久、节能的要求，并应文 明施工。
说明： （1）“安全、耐久、节能”是桥涵施工最基本的要求。 （2）“文明施工”有广义和狭义解释。广义文明施工—科学地组织施工；狭义文明施工—在
施工现场管理中，应按现代化施工的客观要求，使施工现场始终保持良好的施工环境和施 工秩序。本规范指狭义文明施工。文明施工是施工企业各项管理水平的综合反映。
一、总则
Company Logo
1.0.1 为适应我国公路桥涵建设的需要和提高公路桥涵施工技术水平，确保 公路桥涵的施工质量，制定本规范。
1.0.2 本规范适用于各级公路桥涵新建、改建和扩建工程的施工。 说明： （1）原规范“公路桥涵大、中修工程可参照执行”的规定取消。公路桥涵 的加固施工有专门的行业标准。 （2）对位于高原、高寒、冻土、沙漠等特殊地区的公路桥涵工程，其施工 的某些特殊要求可能不被本规范的条文所包含，遇到该情况时可以制定 或参照有关专门标准执行；对特大桥或特殊结构的桥梁工程，可依据本 规范制定更详细的专用技术规范指导施工。
（3）新增部分内容：环氧涂层钢筋、高性能混凝土、真空辅助压浆、无粘结预 应力和体外预应力、桩底后压浆、膜袋围堰、刚拱桥、斜腿刚构桥、拓宽改 建、梁桥拼接施工、大型箱梁整孔预制安装、钢索塔、矮塔斜拉桥、无背索 斜拉桥、自锚式悬索桥、波形钢涵洞、涵洞接长、加筋土桥台等内容。
Company Logo
1.0.6 公路桥涵施工应遵守国家环境保护的有关法律法规，节约用地，少占农田，减少污染， 保护环境。施工结束应及时对各种临时工程、辅助设施、临时用地进行处理，做到工完场 清。环境保护是我国一项基本国策，是关系民族和子孙后代生存的极为重要大事，是关系 国民经济可持续发展、建立和谐社会的大事。 环境保护应注意几个方面：
一、总则
Company Logo
1.0.3 公路桥涵施工应符合设计文件的规定，满足安全、耐久、节能的要求，并应文 明施工。
说明： （1）“安全、耐久、节能”是桥涵施工最基本的要求。 （2）“文明施工”有广义和狭义解释。广义文明施工—科学地组织施工；狭义文明施工—在
施工现场管理中，应按现代化施工的客观要求，使施工现场始终保持良好的施工环境和施 工秩序。本规范指狭义文明施工。文明施工是施工企业各项管理水平的综合反映。
一、总则
Company Logo
1.0.1 为适应我国公路桥涵建设的需要和提高公路桥涵施工技术水平，确保 公路桥涵的施工质量，制定本规范。
1.0.2 本规范适用于各级公路桥涵新建、改建和扩建工程的施工。 说明： （1）原规范“公路桥涵大、中修工程可参照执行”的规定取消。公路桥涵 的加固施工有专门的行业标准。 （2）对位于高原、高寒、冻土、沙漠等特殊地区的公路桥涵工程，其施工 的某些特殊要求可能不被本规范的条文所包含，遇到该情况时可以制定 或参照有关专门标准执行；对特大桥或特殊结构的桥梁工程，可依据本 规范制定更详细的专用技术规范指导施工。
公路桥涵施工技术规范2011培训
26 施工安全与环保…………………………………………………………………380
27 工程交工…………………………………………………………………………396
编辑课件
附录A 距离测量改正及长度计算公式………………………………………………397
附录B 试桩试验办法…………………………………………………………...…… 399
之间的横向净距不宜小于25mm。
3 对受力钢筋机械连接接头的位置要求，可依照焊接接头要求办理。
4 带肋钢筋套筒挤压接头（以下简称挤压接头）适用直径为16-40mm 的
HRB335、HRB400 牌号带肋钢筋的径向挤压连接。用于挤压连接的钢筋应符合现行
国家标准的要求。
1）不同直径的带肋钢筋可采用挤压接头连接，当套筒两端的外径及壁厚均相同
公路桥涵施工技术规范
Technical Specification for Construction
of Highway Bridge and Culverts
2011－06－09 发布 2011－08－01 实施
中华人民共和国交……………………….………………………… 1
6 混凝土及钢筋混凝土工程………………………….…….………………..………59
7 预应力混凝土工程……………………………………….………………..……… 86
8 灌注桩基础………………………………………………………………….…… 109
9 沉入桩………………………………………………………………………….… 124
附录G-11 水泥浆稠度试验…………………………………………………..………452
附录J 冬期施工热工计算…………………………………………………………… 453
27 工程交工…………………………………………………………………………396
编辑课件
附录A 距离测量改正及长度计算公式………………………………………………397
附录B 试桩试验办法…………………………………………………………...…… 399
之间的横向净距不宜小于25mm。
3 对受力钢筋机械连接接头的位置要求，可依照焊接接头要求办理。
4 带肋钢筋套筒挤压接头（以下简称挤压接头）适用直径为16-40mm 的
HRB335、HRB400 牌号带肋钢筋的径向挤压连接。用于挤压连接的钢筋应符合现行
国家标准的要求。
1）不同直径的带肋钢筋可采用挤压接头连接，当套筒两端的外径及壁厚均相同
公路桥涵施工技术规范
Technical Specification for Construction
of Highway Bridge and Culverts
2011－06－09 发布 2011－08－01 实施
中华人民共和国交……………………….………………………… 1
6 混凝土及钢筋混凝土工程………………………….…….………………..………59
7 预应力混凝土工程……………………………………….………………..……… 86
8 灌注桩基础………………………………………………………………….…… 109
9 沉入桩………………………………………………………………………….… 124
附录G-11 水泥浆稠度试验…………………………………………………..………452
附录J 冬期施工热工计算…………………………………………………………… 453
公路桥梁施工技术规范JTG F50-2011
编辑ppt施工准备和施工测量31施工准备32施工测量钢筋41一般规定42钢筋加工43钢筋连接44钢筋绑扎与安装模板支架51一般规定52模板支架设计53模板的制作与安装54支架的制作与安装55模板支架的拆除混凝土工程61一般规定62水泥63细集料64粗集料6566外加剂67掺合料68混凝土配合比69混凝土拌制610混凝土运输611能混凝土浇筑612混凝土养护613大体积混凝土抗冻混凝土和抗渗混凝614高强度混凝土615高性能混凝土616质量检测编辑ppt预应力混凝土工程71一般规定72预应力筋及制作73锚具夹具和连接器74管道75混凝土浇筑76施加预应力7779后张孔道压浆及封锚710无黏结预应力711体外预应力712质量控制与检验灌注桩基础81一般规定82钻孔灌注桩83岩溶采空区及特殊地区钻孔灌注桩84大直径超长桩8586挖孔灌注桩87质量检验和质量标准沉入桩91一般规定92桩的制作93桩的吊运存放和运输94试桩与桩基承载力9510沉井101一般规定102沉井制造103沉井浮运到位104沉井下沉与着床105基底检验与沉井封底106井底填充和顶板浇筑107质量检验和质量标准编辑ppt11地下连续墙111一般规定112施工平台与导墙113地下连续墙施工12明挖地基121一般规定122土石围堰123基坑124挖基和排水125地基处理126地基检验13扩大基础承台与墩台131一般规定132扩大基础133134桥墩与桥台135136片石混凝土14砌体141一般规定142材料143圬工墩台144附属工程及回填145砌体勾缝及养护146加筋土桥台147质量检验与质量标准编辑ppt15拱桥151一般规定152153现浇混凝土拱圈154无支架和少支架施工155转体施工156劲性骨架拱157钢管混凝土拱158钢管混凝土拱159装配式混凝土桁架拱和刚构拱1510钢拱桥1511石拱桥1512拱上结构1513施工控制16钢筋混凝土和预应力混凝土梁式桥161一般规定162支架上现浇梁式桥163移动模架逐孔现浇施工164装配式桥施工165悬臂浇筑166悬臂拼装167顶推施工168整孔预制安装箱梁1691610拓宽改建梁桥拼接施工17斜拉桥171一般规定172175上部结构施工控制176矮塔斜拉桥177无背索斜拉桥编辑ppt18悬索桥181一般规定182186主缆工程187索夹与吊索188加劲梁189自锚式悬索桥19191一般规定192材料19
[PPT]公路工程涵洞施工培训课件_ppt
![[PPT]公路工程涵洞施工培训课件_ppt](https://img.taocdn.com/s3/m/dcb424c8ad51f01dc281f1e1.png)
6.3 涵洞施工工艺
6.3.2 拱涵、盖板涵和箱涵施工 混凝土和钢筋混凝土拱涵、盖板涵的施工，可分成就 地浇筑和在工地预制安装两大类。 1.就地浇筑（或砌筑）的拱涵、盖板涵
（1）拱涵与盖板涵基础、涵台、拱圈、盖板的施工
（2）拱架和支架的安装和拆卸 1）安装施工。 2）拆卸施工。
6.3 涵洞施工工艺
6.3 涵洞施工工艺
（3）地基土为粘土时，管节下应采用0.5m厚的圬工基础， 出入口两端的端墙、翼墙基础埋置深度为1.0～1.5m；当 地下水的冻结深度较浅时，埋深应不少于冻结深度；当冻 结深度大于1.5m时，可在圬工基础下用卵石和砂换填至 冻结深度。 （4）管涵地基土为软土时，应根据软土层的厚度进行相 应的处理。

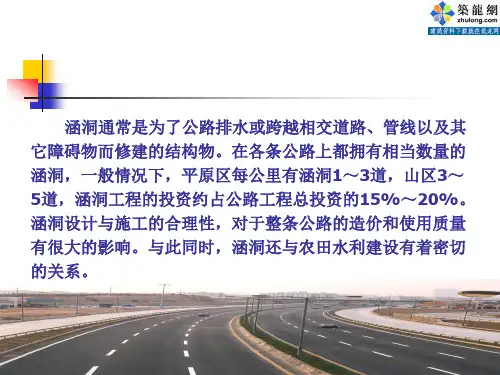

涵洞通常是为了公路排水或跨越相交道路、管线以及其 它障碍物而修建的结构物。在各条公路上都拥有相当数量的 涵洞，一般情况下，平原区每公里有涵洞1～3道，山区3～ 5道，涵洞工程的投资约占公路工程总投资的15%～20%。 涵洞设计与施工的合理性，对于整条公路的造价和使用质量 有很大的影响。与此同时，涵洞还与农田水利建设有着密切 的关系。
6.1 涵洞的构造
3.箱涵 箱涵作为整体闭合式钢筋混凝土框架结构，具有良 好的整体性和抗震性，在软土地基及高等级公路上应用 广泛。主要组成部分有钢筋混凝土涵身、翼墙、基础、 变形缝等，如图6-4所示。
6.1 涵洞的构造
（1）涵身 由钢筋混凝土构成，洞口断面一般为长方形 或正方形。箱涵常用的跨径有200cm、250cm、 300cm、400cm、500cm等，壁厚一般为22～35cm。 （2）翼墙 在涵身靠洞口侧的两端修建的钢筋混凝土薄 壁结构，与洞身连成一个整体。壁厚一般为31～41cm。 翼墙主要用于洞身与进出口锥坡的连接，起支挡路基填 土的作用。 （3）基础 箱涵基础一般为双层结构。上层为混凝土结 构，厚10cm；下层为砂砾垫层，厚度为40～70cm。 （4）变形缝 一般设在洞身中部，连同基础变形缝设置 一道通缝。设于顶、底板的上面和侧墙的外面。
培训课件：桥涵工程24页PPT
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
培训课件：桥涵工程4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
公路桥梁施工技术规范共72页PPT
公路桥梁施工技术规范
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
公路桥涵施工技术规范培训ppt课件
附录F-7 混凝土抗裂性能试验－圆环试件……………………………….…………437
附录F-8 混凝土氯离子扩散系数快速测定方法（RCM法）………………………439
附录F-9 混凝土硅烷浸渍测试方法………………………………………….………445
附录G-7 预应力混凝土用波纹管取样数量、检验内容及质量要求……….………447
的规定。
6
4.2.3 用 R235 钢筋制作的箍筋，其末端应做弯钩，径的2.5 倍。弯钩平直部分的长度，一般结构不宜小于箍筋直径的5 倍，有抗
震要求的结构，不应小于箍筋直径的10 倍。弯钩的形式，如设计无要求时，可按图4.2.3a)b)加
工；有抗震要求的结构，应按图4.2.3c）加工。
4.2.4 钢筋的焊接与绑扎接头
1 轴心受拉和小偏心受拉杆件中的钢筋接头，不宜绑接。普通混凝土中直径大于25mm 的钢筋，
宜采用焊接。
2 钢筋的纵向焊接应采用闪光对焊（HRB 500 钢筋必须采用闪光对焊）。当缺乏闪光对焊条
件时，可采用电弧焊、电渣压力焊、气压焊。钢筋的交叉连接，无电阻点焊机时，可采用手工
3 施工准备和施工测量…………………………………….……………..………… 14
4 钢筋……………………………….……………………….……………..…………32
5 模板、支架………………………….…………………….……………..…………48
6 混凝土及钢筋混凝土工程………………………….…….………………..………59
附录E-1 钢筋的力学、工艺性能…………………………………….………………418
附录E-2 焊接钢筋的质量验收内容和标准…………………………….……………419
附录E-3 钢筋机械连接接头的设计原则与性能等级………………….……………428
附录F-8 混凝土氯离子扩散系数快速测定方法（RCM法）………………………439
附录F-9 混凝土硅烷浸渍测试方法………………………………………….………445
附录G-7 预应力混凝土用波纹管取样数量、检验内容及质量要求……….………447
的规定。
6
4.2.3 用 R235 钢筋制作的箍筋，其末端应做弯钩，径的2.5 倍。弯钩平直部分的长度，一般结构不宜小于箍筋直径的5 倍，有抗
震要求的结构，不应小于箍筋直径的10 倍。弯钩的形式，如设计无要求时，可按图4.2.3a)b)加
工；有抗震要求的结构，应按图4.2.3c）加工。
4.2.4 钢筋的焊接与绑扎接头
1 轴心受拉和小偏心受拉杆件中的钢筋接头，不宜绑接。普通混凝土中直径大于25mm 的钢筋，
宜采用焊接。
2 钢筋的纵向焊接应采用闪光对焊（HRB 500 钢筋必须采用闪光对焊）。当缺乏闪光对焊条
件时，可采用电弧焊、电渣压力焊、气压焊。钢筋的交叉连接，无电阻点焊机时，可采用手工
3 施工准备和施工测量…………………………………….……………..………… 14
4 钢筋……………………………….……………………….……………..…………32
5 模板、支架………………………….…………………….……………..…………48
6 混凝土及钢筋混凝土工程………………………….…….………………..………59
附录E-1 钢筋的力学、工艺性能…………………………………….………………418
附录E-2 焊接钢筋的质量验收内容和标准…………………………….……………419
附录E-3 钢筋机械连接接头的设计原则与性能等级………………….……………428
[PPT]版公路桥涵施工技术规范解读-推荐精选PPT
![[PPT]版公路桥涵施工技术规范解读-推荐精选PPT](https://img.taocdn.com/s3/m/83026d3fad51f01dc381f14e.png)
混凝土结构施工要求； ★ 热期施工：昼夜日平均气温高于30℃时应按照热期施工要求施工，混
凝土工程施工、砌体施工
安全施工与环境保护
★ 新增内容； ★ 一般规定：强调施工安全和环保技术方案和组织方案； ★ 安全施工：预案、施工场地和临施、机具于作业人员、水
海洋环境桥梁
▼ 新增内容；
▼ 一般规定：按混凝土结构耐久性规范、公路工程混凝土结
构防腐技术规范、海港混凝土结构防腐技术规范执行；施
工取程消交 锥工螺纹连工接，风强调险镦评粗直估螺纹、、临滚轧时直螺防纹腐、套、筒挤环压保
连接；
冬期、雨▼期及环热期氧施工涂层钢筋要求；
砌体
扩大基础、承台与墩台
范凝现土浇 工最程▼小施边工防长、大砌腐于体等施蚀于工耐1米久，避性免水混化热凝温土差引要起裂求缝；
地下连续墙
◆增加了抓挖法、铣削法、钻劈法、抓取法成槽技术要求。
明挖地基
■ 强调基坑边坡稳定性验算和专项技术与安全方案； ■ 强调爆破安全； ■ 强调基坑边坡稳定性监测、环保。
扩大基础、承台与墩台
● 新增内容； ● 扩大基础、承台与墩台身按大体积混凝土要求进行施工； ● 明确了扩大基础、承台与墩台身施工质量要求； ● 限制了片石混凝土的使用范围：基础、墩身等圬工受压结 构。
现场核实 专项施工技术与安全技术方案 风险评估与应急预案 工地试验室 岗前培训 四通一平 四新 现场管理制度
施工准备和施工测量
施工测量：由2条增至15条。 强调：测量方案编制
控制网建立 特大跨径桥梁、跨海桥梁与特殊结构桥梁施工测量要求 等
钢筋
一般规定：由5条增至7条。 强调：可焊性要求、分批检验、存放时间
范现浇最小边长大于等于1米，避免水化热温差引起裂缝 结构物的表面系数：冷却面积/体积
凝土工程施工、砌体施工
安全施工与环境保护
★ 新增内容； ★ 一般规定：强调施工安全和环保技术方案和组织方案； ★ 安全施工：预案、施工场地和临施、机具于作业人员、水
海洋环境桥梁
▼ 新增内容；
▼ 一般规定：按混凝土结构耐久性规范、公路工程混凝土结
构防腐技术规范、海港混凝土结构防腐技术规范执行；施
工取程消交 锥工螺纹连工接，风强调险镦评粗直估螺纹、、临滚轧时直螺防纹腐、套、筒挤环压保
连接；
冬期、雨▼期及环热期氧施工涂层钢筋要求；
砌体
扩大基础、承台与墩台
范凝现土浇 工最程▼小施边工防长、大砌腐于体等施蚀于工耐1米久，避性免水混化热凝温土差引要起裂求缝；
地下连续墙
◆增加了抓挖法、铣削法、钻劈法、抓取法成槽技术要求。
明挖地基
■ 强调基坑边坡稳定性验算和专项技术与安全方案； ■ 强调爆破安全； ■ 强调基坑边坡稳定性监测、环保。
扩大基础、承台与墩台
● 新增内容； ● 扩大基础、承台与墩台身按大体积混凝土要求进行施工； ● 明确了扩大基础、承台与墩台身施工质量要求； ● 限制了片石混凝土的使用范围：基础、墩身等圬工受压结 构。
现场核实 专项施工技术与安全技术方案 风险评估与应急预案 工地试验室 岗前培训 四通一平 四新 现场管理制度
施工准备和施工测量
施工测量：由2条增至15条。 强调：测量方案编制
控制网建立 特大跨径桥梁、跨海桥梁与特殊结构桥梁施工测量要求 等
钢筋
一般规定：由5条增至7条。 强调：可焊性要求、分批检验、存放时间
范现浇最小边长大于等于1米，避免水化热温差引起裂缝 结构物的表面系数：冷却面积/体积
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规定。增加了束筋施工的技术要求。
.
1.3 新《桥规》修订的主要内容
5. 对混凝土工程，依据近年来新颁布实施的相关
标准，对原规范的有关规定作了修改和调整：
对水泥的含碱量提出了明确要求；
集料的有关指标按方孔筛标准列出（原规范为圆 孔筛）；列出了粗集料的表观密度、松散堆积密度、 空隙率和吸水率等指标要求；
原新规范有28个附录，新规范进行了适当调整， 调整后为17个附录。
原规范有84条术语，新规范保留19条，取消65 条，新增7条，修订后为26条。
.
1.3 新《桥规》修订的主要内容
2. 对有关章节的编排和内容作了适当调整。
将原规范中钢围堰的内容调整到第13章“扩大基 础、承台与墩台”；
将原规范分散在各章与拱桥有关的规定（拱架、 拱圈砌筑等）统一调整到第15章“拱桥”；
.
2.1 术语
2. 超长桩
桩长大于或等于90m的钻孔灌注桩。
本条术语是新增加的。因为近年来在我国的一些 大型桥梁工程中，钻孔灌注桩的长度已近150m，大 大超出了普通的桩基长度，亦超出了常用钻孔设备的 施工能力。本规范所界定的超长桩的含义仅限于其施 工的技术难度与普通桩基有区别，而与桩的受力无关。
.
目录
○ 1.新版《公路桥涵施工技术规范》简介 ○ 2.重点内容释义
.
1.新版《公路桥涵施工技术 规范》简介
.
1.1 启用时间
2011年6月7日，中华人民共和国交通运输部发
布《公告》（2011年第32号），《公路桥涵施工技
术规范》（JTG/T F50-2011）作为公路工程行业推
荐性标准，自2011年8月1日起施行，原《公路桥涵
执行第19章“钢桥”的规定。
.
1.3 新《桥规》修订的主要内容
12. “钢桥”一章中对钢梁的厂内试拼装作出了
更详细的规定。原规范的焊接工艺评定引用其他标准，
新规范将焊接工艺评定的规定列入附录中。
12. 对大跨径桥梁施工过程控制的要求作出了原
则规定。
14. “海洋环境桥梁”一章中提出了对海上桥梁
取法等成槽方法的施工技术要求。
.
1.3 新《桥规》修订的主要内容
10. 斜拉桥增加了对拉索锚固区、环形预应力束、
钢锚箱等的施工要求，以及对钢绞线拉索制作和安装
的技术规定。
11. 悬索桥增加了索鞍、预制索股和索夹等制造
方面的技术要求，以及主缆架设空中纺线法的施工规
定；取消了原规范中钢加劲梁制造加工的内容，统一
压浆、膜袋围堰、钢拱桥、斜腿刚构桥、拓宽改建桥
梁拼接施工、大型箱梁整孔预制安装、钢索塔、矮塔
斜拉桥、无背索斜拉桥、自锚式悬索桥、波形钢涵洞、
涵洞接长、加筋土桥台等内容。
.
1.3 新《桥规》修订的主要内容
4. 钢筋的机械连接取消了锥螺纹链接接头，对镦
粗直螺纹、滚轧直螺纹和套筒挤压连接三种接头予以
.
2.1 术语
3. 高强度混凝土
强度等级C60及以上的混凝土。
原规范将强度等级C50~C80的混凝土成为高强 度混凝土，根据目前的施工技术水平并参照相关标准， 本次修订将高强度混凝土定义为“强度等级C60及以 上的混凝土”。
.
2.1 术语
4. 高性能混凝土
采用混凝土常规材料、常规工艺，在常温下，以 低水胶比、大掺量优质掺合料和严格的质量控制措施 制作的，具有良好的施工工作性能且硬化后具有高耐 久性、高尺寸稳定性及较高强度的混凝土。
钢桥面铺装一节原规范列于悬索桥一章中，现调 整到第21章“桥面及附属工程”；
将原规范第11章第11.10节“热期、雨期施工” 与第14章“冬期施工”的内容合并，成为单独一章。
.
1.3 新《桥规》修订的主要内容
3. 新规范增加了环氧涂层钢筋、高性能混凝土、
真空辅助压浆、无黏结预应力和体外预应力、桩底后
的特殊施工要求，以及海洋腐蚀环境条件下保证结构
耐久性的施工技术要求。
.
1.3 新《桥规》修订的主要内容
15. “安全施工与环境保护”一章中，在安全施
工方面，主要对桥涵工程施工场地的规划和临时设施
的设置、机具设备和参加施工的作业人员、高处作业、
水上作业、施工现场用电、起重吊装施工、防火、季
节性施工、爆破施工，以及在特殊地区进行桥涵工程
规定了公路桥涵工程施工中应遵守的准则、技术要求
以及对施工关键工序的控制原则，并与相关的标准、
规范协调配套。
.
1.3 新《桥规》修订的主要内容
1. 新规范的条文部分共26章，增加了4章：第13
章“扩大基础、承台与墩台”，第20章“海洋环境桥
梁”，第25章“安全施工与环境保护”，第26章
“工程交工”。
施工技术规范》（JTG/T F50-2000）同时废止 。
.
1.2 新《桥规》特点
新《桥规》在总结近年来公路桥涵施工的成功经
验以及相关科研成果的基础上，吸纳了其中成熟的技
术和工艺，同时也借鉴了国外先进的技术标准和规范，
体现了安全、耐久、节能的公路桥涵工程建设理念。
新《桥规》重点突出了技术的成熟性和先进性，
质量标准。
7. 对挖孔灌注桩，增加了挖孔施工的安全要求；
并对岩溶、采空区、软土、冻土等特殊地区的灌注桩
施工作了相应规定。
.
1.3 新《桥规》修订的主要内容
8. 明确规定了片石混凝土仅适用于基础、墩台等
圬工受压结构中。
9. 沉井增加了泥浆润滑套下沉沉井的有关技术要
求。地下连续墙增加了钻抓法、铣削法、钻劈法、抓
施工时的安全作出了较明确的规定；环境保护方面，
主要对防止水土的污染和流失、空气污染和噪声污染，
以及对文物、古迹和自然生态环境的保护等予以规定。.源自 2.重点内容释义.
2.1 术语
1. 大直径桩
直径大于或等于2.5m的钻孔灌注桩。
