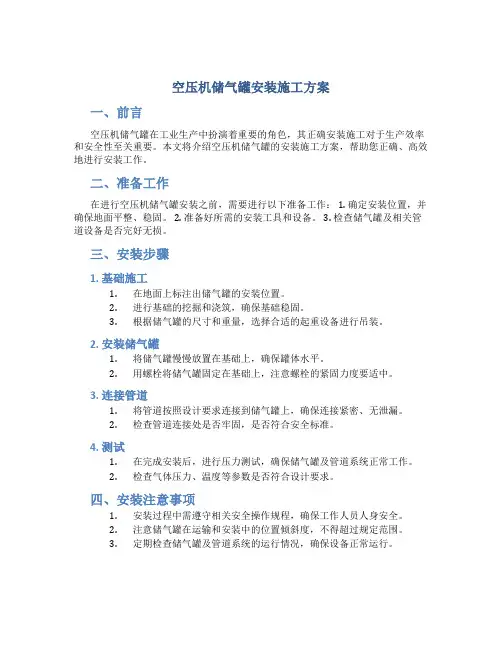

空压机储气罐安装施工方案

空压机、储气罐干雾项目

安装方案

编制：

审核：

审批：

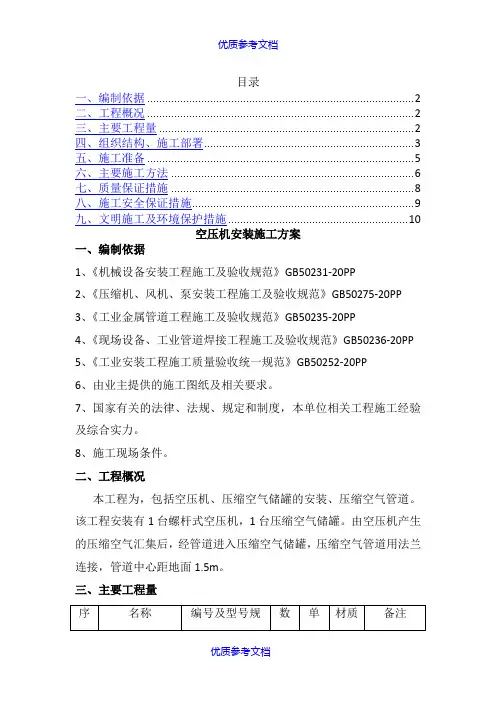

目录

1、编制依据

2、工程概况

3、主要工程量

4、组织结构、施工部署

5、施工准备

6、主要施工方法

7、质量保证措施

8、保证施工安全措施

9、文明施工及环境保护措施

空压机安装施工方案

一、编制依据

1、《压力管道安全管理与监察规定》及解析〈劳部发（1996）140号〉

2、《机械设备安装工程施工及验收规范》GB50231

3、《压缩机、风机、泵安装工程施工及验收规范》GB50275

4、《工业金属管道工程施工及验收规范》GB50235

5、《现场设备、工业管道焊接工程施工及验收规范》GB50236

6、《工业设备及管道绝热工程工程施工及验收规范》GB50264

7、《工业自动化仪表工程施工及验收规范》GB50093

8、《建设工程安全生产管理条例》中华人民共和国国务院令第393号

9、由业主提供的施工图纸及相关要求。

10、国家有关的法律、法规、规定和制度，本单位相关工程施工经验及综合实力。

11、施工现场条件。

二、工程概况

本工程为XXXXXXX工程。包括空压机、压缩空气储罐的安装、压缩空气管道。该工程位于XXXX场地，空压机房安装有XX台空压机，XX台压缩空气储罐。由空压机产生的压缩空气汇集后，经管道进入压缩空气储罐，与管道法兰连接。压缩空气管道采用XXX管用法兰连接，管道中心距地面1.8m。

三、主要工程量

四、组织结构、施工部署

1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程，直至达到100%的质量合格指标，组织机构如下：

2、质量目标：保证工程质量全部合格。

工期目标：按合同工期完成全部建设施工任务。

现场管理目标：严格施工现场管理，杜绝重大安全事故，不发生火灾。3、劳动力安排

五、施工准备

1、图纸准备：为了更好地进行施工，施工前要求各施工人员认真熟悉图纸，掌握施工的难点和重点。

2、技术准备：土建施工过程中，要求土建专业按图纸预留孔洞，技术人员要到现场核实尺寸，避免返工。

3、材料准备：

3.1管材：压缩空气系统采用XXX管，并酸洗镀锌法兰连接，或XXX管焊接，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象，施工前应用钢刷对XX管除锈，并在现场码放整齐。

3.2管件：要求表面平整，无角度不标准缺陷，并在现场码放整齐。

3.3阀门：采用的阀门，铸造规矩，无毛刺、裂纹，开关灵活严密，丝扣无损伤，直角和角度正确，强度符合要求，手轮无损伤。施工前应进行试压。

3.4附属装置：气路过滤器，压缩空气储罐，应符合设计要求，并有出厂合格证和说明书。

3.5其它材料：型钢、管卡子、螺栓、螺母、衬垫、垫圈、电气焊条等，选用符合标准要求。

4、主要机具：

4.1机具：25T吊车、载重汽车、钢丝绳、倒链、砂轮锯、套丝机、电焊机、气焊机。

4.2工具：管钳、压力案、台虎钳、气焊工具、手锯、活板子。

4.3其它：水平尺、钢卷尺、线坠、小线等。

六、主要施工方法

施工顺序：(1)施工准备→(2)设备就位→(3)清理管道→(4)压缩空气管道法兰安装→(5)附属装置安装→(6)试压清扫冲洗→(7)防腐→(8)调试验收施工方法：

1、空压机、储气罐就位。检查混凝土平台基础，平台牢固平整，用钢丝绳在吊装位置将设备捆好，用25t吊车将设备吊起，放置在混凝土平台标定的设计基础位置，用膨胀螺丝固定好。

2、压缩空气管道安装。

(1)断管：首先应根据现场测绘草图，在选好的管材上画线，按线断管。断管采用砂轮或手锯断管。

用砂轮锯断管：应将管材放在砂轮锯钳上，对准画线卡牢，进行断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁沬、毛刺清除干净。用手锯断管：应将管材固定在压力钳内，将锯条对准画线，双手握锯，锯条要保持与管道的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不允许扭断或折断，以防管口断面变形。

(2)管道、管件焊接连接：

管道和连接件连接长度不能大于６米，以利于现场施工安装。管道焊接前应割坡口，坡口加工可采用机械刨边方法，现场可采用氧—乙炔焰切割方法，但必须除去坡口表面氧化皮，并将影响焊接质量的凹凸不平处打磨平整。

管道焊接前要将两轴线对中，先将两管端部点焊牢，管径在100mm以下点焊3个点，管径在150mm以上点焊4个点为宜。管道焊接后必须对焊缝进行外观检查，检查后应将妨碍检查的渣皮、飞浅物清理干净。焊接宽度以每边不超过坡口边缘2mm为宜。严禁堆焊，焊缝不得有裂纹、气孔、夹渣等缺陷，咬肉深度不得大于0.5mm,长度不得大于25mm。有缺陷的焊缝必须彻底铲除缺陷部位，重新焊接。

管材与法兰焊接时，将管材插入法兰盘内，先点焊2－3个点，再用角尺找正找平后方可进行焊接作业，法兰盘应两面焊接，其内侧焊缝不得凸出法兰密封面。法兰连接紧密，与管中心线垂直，螺栓露出螺母尺寸不大于螺栓直径的二分之一。

待管材管件焊接完毕后，按图纸要求进行安装，法兰与法兰之间加四氟乙烯垫，法兰上的螺栓要加垫片并露出2－3个丝。

3、调试与验收

设备的调试由设备生产厂家到现场进行调试，我们要做好调试的准备工作，与厂家技术人员积极配合。

七、质量保证措施

1、体系保证措施

(1)认真学习施工图纸，明确设计要求内容，严格按照图纸和国家现行施工规范、标准图集和验评标准编制施工方案。

(2)认真组织学习执行公司的现场规章制度，对全体员工进行质量意识教育，牢固树立“质量是企业的生命”的思想。

(3)按有关文件要求建立质量和环保组织体系，设立专职质检员、成品保护员，建立岗位责任制和相应台账。

(4)成立质量环保检查小组，经常展开质量分析活动和环保检查活动并做好记录。

2、物资检验措施

(1)对所有进场的原材料、半成品检查验收，建立台账。

(2)采购的物资必须随材料提供质量证明、出厂合格证和试验报告等。

(3)进场物资必须进行标识，按照经过检验、未经检验和经检验不合格等三种状况分类堆放，严格保管，避免使用不合格的材料。

(4)对不合格物资坚决要求不准进场，同时要注明处理结果和材料去向，对不合格材料处理要建立台账。

3、过程检验和报验

(1)严格执行国家现行规范、标准及企业的各项规定，严格按照设计图纸要求施工。

(2)每个分项工程（工序）开工之前，严格按工艺标准要求对操作班组进行技术、质量交底，做到操作人员熟悉流程。

(3)施工实行“三检制”，做到检查上道工序，服务下道工序，真正做到严格控制工序质量，不合格的工序不移交。
