《液压与气压传动》(课程代码：03631)课程考试大纲

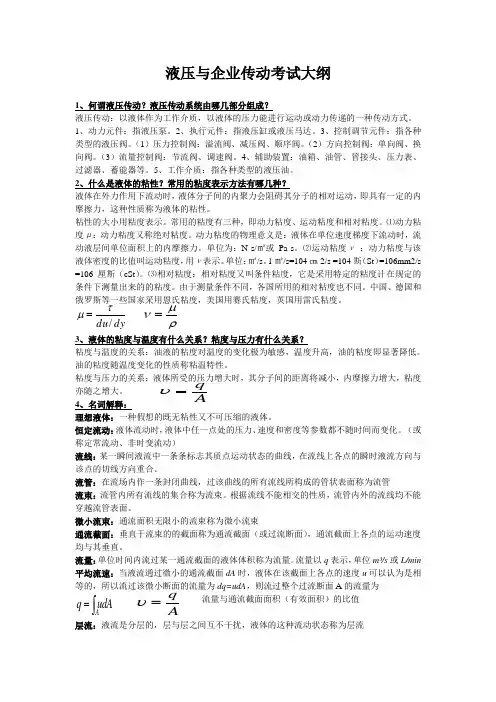

液压与气压传动考试大纲
ρμν=液压与企业传动考试大纲1、何谓液压传动？液压传动系统由哪几部分组成？液压传动：以液体作为工作介质，以液体的压力能进行运动或动力传递的一种传动方式。
1、动力元件：指液压泵。
2、执行元件：指液压缸或液压马达。
3、控制调节元件：指各种类型的液压阀。
（1）压力控制阀：溢流阀、减压阀、顺序阀。
（2）方向控制阀：单向阀、换向阀。
（3）流量控制阀：节流阀、调速阀。
4、辅助装置：油箱、油管、管接头、压力表、过滤器、蓄能器等。
5、工作介质：指各种类型的液压油。
2、什么是液体的粘性？常用的粘度表示方法有哪几种？液体在外力作用下流动时，液体分子间的内聚力会阻碍其分子的相对运动，即具有一定的内摩擦力，这种性质称为液体的粘性。
粘性的大小用粘度表示。
常用的粘度有三种，即动力粘度、运动粘度和相对粘度。
⑴动力粘度μ：动力粘度又称绝对粘度。
动力粘度的物理意义是：液体在单位速度梯度下流动时，流动液层间单位面积上的内摩擦力。
单位为：N·s/㎡或Pa·s 。
⑵运动粘度ν ：动力粘度与该液体密度的比值叫运动粘度，用ν表示。
单位：㎡/s 。
1㎡/s=104㎝2/s =104斯（St ）=106mm2/s =106厘斯（cSt ）。
⑶相对粘度：相对粘度又叫条件粘度，它是采用特定的粘度计在规定的条件下测量出来的的粘度。
由于测量条件不同，各国所用的相对粘度也不同。
中国、德国和俄罗斯等一些国家采用恩氏粘度，美国用赛氏粘度，英国用雷氏粘度。
3、液体的粘度与温度有什么关系？粘度与压力有什么关系？粘度与温度的关系：油液的粘度对温度的变化极为敏感，温度升高，油的粘度即显著降低。
油的粘度随温度变化的性质称粘温特性。
粘度与压力的关系：液体所受的压力增大时，其分子间的距离将减小，内摩擦力增大，粘度亦随之增大。
4、名词解释：理想液体：一种假想的既无粘性又不可压缩的液体。
恒定流动：液体流动时，液体中任一点处的压力、速度和密度等参数都不随时间而变化。

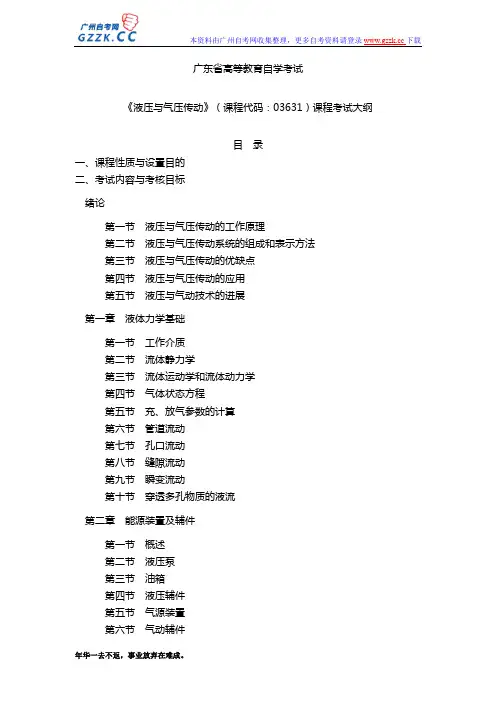

《液压与气压传动》(课程代码：03631)课程考试大纲汇总
广东省高等教育自学考试《液压与气压传动》（课程代码：03631）课程考试大纲目录一、课程性质与设置目的二、考试内容与考核目标绪论第一节液压与气压传动的工作原理第二节液压与气压传动系统的组成和表示方法第三节液压与气压传动的优缺点第四节液压与气压传动的应用第五节液压与气动技术的进展第一章液体力学基础第一节工作介质第二节流体静力学第三节流体运动学和流体动力学第四节气体状态方程第五节充、放气参数的计算第六节管道流动第七节孔口流动第八节缝隙流动第九节瞬变流动第十节穿透多孔物质的液流第二章能源装置及辅件第一节概述第二节液压泵第三节油箱第四节液压辅件第五节气源装置第六节气动辅件第七节管件第三章执行元件第一节直线往复运动执行元件第二节旋转运动执行元件第三节设计计算第四章控制元件第一节概述第二节阀芯的结构和性能第三节常用液压控制阀第四节常用气动控制阀第五节液压叠加阀、插装阀和多路阀第六节电液伺服控制阀第七节电液比例控制阀第八节电液数字控制阀第九节气动比例/伺服、数字控制阀第十节气动逻辑控制元件第十一节集成式多功能元件第五章密封件第一节密封的作用与分类第二节密封件的材料第三节常用密封件第四节新型密封件第五节组合式密封件第六节防尘圈第七节旋转密封件第八节胶密封与带密封第六章基本回路第一节液压基本回路第二节气动基本回路第七章系统应用与分析第一节液压系统应用与分析第二节气动系统应用与分析第八章系统设计与计算第一节概述第二节液压系统设计与计算第三节液压系统设计计算举例第四节气动程序控制系统设计三、关于大纲的说明与考核实施要求【附录】题型举例课程性质与设置目的（一）课程性质与特点《液压与气压传动》课程是高等教育自学考试机械设计制造及其自动化专业的主干课程。
液压、气压传动是与机械传动、电气传动等相并列的传动形式，是机械设备设计、使用和维护所必须掌握的技术和知识，具有实践性较强，与生产实际联系紧密的特点。
本课程主要讲授流体力学基础，各种液压、气动元件的工作原理、特点、应用和选用方法，各类液压和气动基本回路的功用、组成和应用场合，典型的液压、气动传动系统。

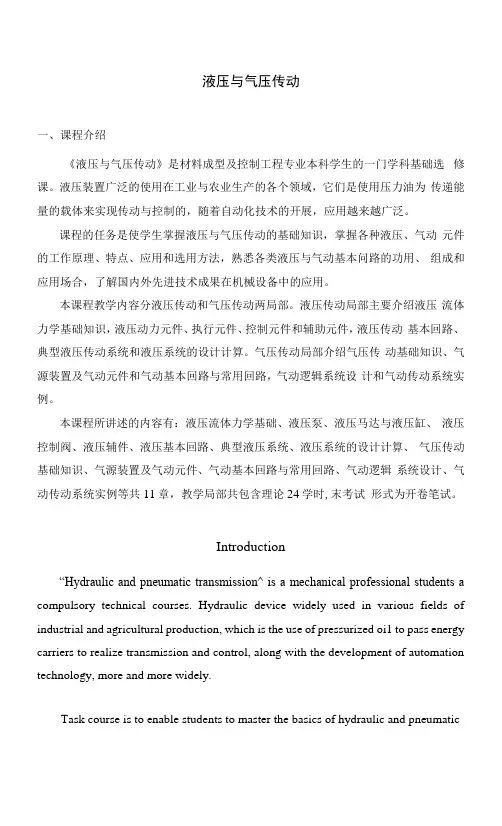

《液压与气压传动》课程教学大纲
液压与气压传动一、课程介绍《液压与气压传动》是材料成型及控制工程专业本科学生的一门学科基础选修课。
液压装置广泛的使用在工业与农业生产的各个领域，它们是使用压力油为传递能量的载体来实现传动与控制的，随着自动化技术的开展，应用越来越广泛。
课程的任务是使学生掌握液压与气压传动的基础知识，掌握各种液压、气动元件的工作原理、特点、应用和选用方法，熟悉各类液压与气动基本问路的功用、组成和应用场合，了解国内外先进技术成果在机械设备中的应用。
本课程教学内容分液压传动和气压传动两局部。
液压传动局部主要介绍液压流体力学基础知识，液压动力元件、执行元件、控制元件和辅助元件，液压传动基本回路、典型液压传动系统和液压系统的设计计算。
气压传动局部介绍气压传动基础知识、气源装置及气动元件和气动基本回路与常用回路，气动逻辑系统设计和气动传动系统实例。
本课程所讲述的内容有：液压流体力学基础、液压泵、液压马达与液压缸、液压控制阀、液压辅件、液压基本回路、典型液压系统、液压系统的设计计算、气压传动基础知识、气源装置及气动元件、气动基本回路与常用回路、气动逻辑系统设计、气动传动系统实例等共11章，教学局部共包含理论24学时,末考试形式为开卷笔试。
Introduction“Hydraulic and pneumatic transmission^ is a mechanical professional students a compulsory technical courses. Hydraulic device widely used in various fields of industrial and agricultural production, which is the use of pressurized oi1 to pass energy carriers to realize transmission and control, along with the development of automation technology, more and more widely.Task course is to enable students to master the basics of hydraulic and pneumatictransmission, master a variety of hydraulic, pneumatic components working principle, characteristics, application and selection methods familiar basic functions of various types of hydraulic and pneumatic circuits, composition and applications, understanding advanced technical achievements in mechanical devices.This course content hydraulic and pneumatic transmission of two parts. Hydraulic transmission section introduces the basics of hydraulic fluid mechanics, hydraulics components, actuators, control components , auxiliary components, the basic hydraulic transmission circuit, a typical hydraulic system and hydraulic system design calculations. Pneumatic transmission section describes the basics of pneumatic transmission, gas source device, pneumatic components, basic and common pneumatic circuits , logic system design and examples of pneumatic transmission.The contents of this course are: hydraul ic fluid mechanics, hydraul ic pump, hydraulic motor and hydraulic cylinder, hydraulic control valve, hydraulic accessories, hydraulic basic circuit, typical hydraulic system, hydraulic system design calculation, pneumatic transmission basic knowledge, gas Source device and pneumatic components, pneumatic basic circuit and common circuit, pneumatic logic system design, pneumatic transmission system examples, etc., a total of 11 chapters, the teaching part contains a total of 24 hours of theory.课程基本信息1、教学目的“液压与气压传动”是非机械专业本科生的一门专业基础课程。

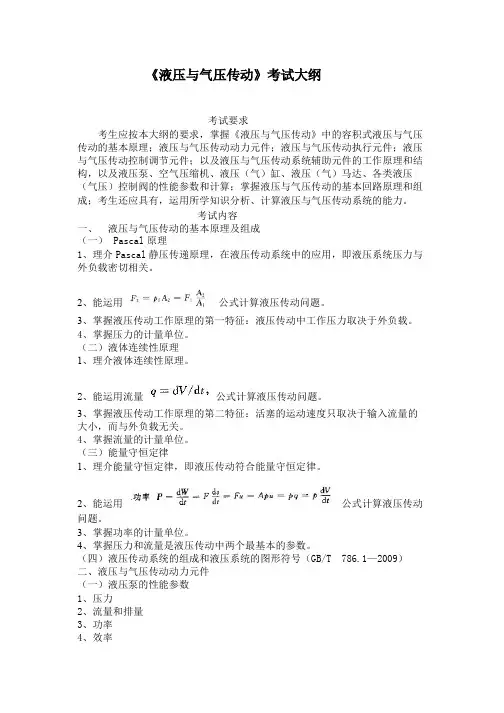

《液压与气压传动》考试大纲
《液压与气压传动》考试大纲考试要求考生应按本大纲的要求，掌握《液压与气压传动》中的容积式液压与气压传动的基本原理；液压与气压传动动力元件；液压与气压传动执行元件；液压与气压传动控制调节元件；以及液压与气压传动系统辅助元件的工作原理和结构，以及液压泵、空气压缩机、液压（气）缸、液压（气）马达、各类液压（气压）控制阀的性能参数和计算；掌握液压与气压传动的基本回路原理和组成；考生还应具有，运用所学知识分析、计算液压与气压传动系统的能力。
考试内容一、液压与气压传动的基本原理及组成（一）Pascal原理1、理介Pascal静压传递原理，在液压传动系统中的应用，即液压系统压力与外负载密切相关。
2、能运用公式计算液压传动问题。
3、掌握液压传动工作原理的第一特征：液压传动中工作压力取决于外负载。
4、掌握压力的计量单位。
（二）液体连续性原理1、理介液体连续性原理。
2、能运用流量公式计算液压传动问题。
3、掌握液压传动工作原理的第二特征：活塞的运动速度只取决于输入流量的大小，而与外负载无关。
4、掌握流量的计量单位。
（三）能量守恒定律1、理介能量守恒定律，即液压传动符合能量守恒定律。
2、能运用公式计算液压传动问题。
3、掌握功率的计量单位。
4、掌握压力和流量是液压传动中两个最基本的参数。
（四）液压传动系统的组成和液压系统的图形符号（GB/T786.1—2009）二、液压与气压传动动力元件（一）液压泵的性能参数1、压力2、流量和排量3、功率4、效率（二）齿轮泵1、齿轮泵的工作原理2、齿轮泵的流量和排量的计算3、齿轮泵的结构特点4、内啮合齿轮泵的流量和排量的计算5、内啮合齿轮泵的结构特点（三）叶片泵1、双作用叶片泵的工作原理2、双作用叶片泵的流量和排量3、双作用叶片泵的结构特点4、单作用叶片泵的工作原理5、单作用叶片泵流量和排量6、单作用变量叶片泵（四）柱塞泵1、液压径向柱塞泵2、液压轴向柱塞泵（五）气动系统的能源装置1、空气压缩机2、压缩空气净化处理三、液压与气压传动执行元件（一）液压缸与气缸的分类和特点1、液压活塞缸结构特点、输出力和运动速度的计算2、液压柱塞缸结构特点、输出力和运动速度的计算3、普通气缸的工作原理、运动速度的计算4、其他类型气缸（二）液压与气动马达1、液压马达的主要性能参数2、高速液压马达的工作原理、结构特点。

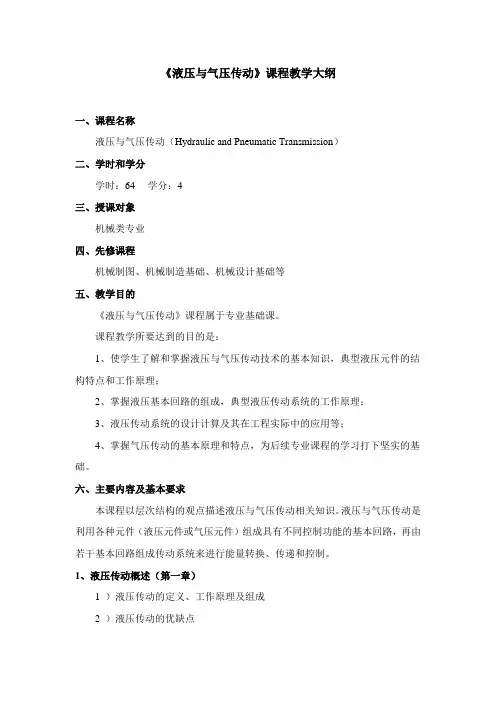

华中科技大学网络教育《液压与气压传动》课程教学大纲
《液压与气压传动》课程教学大纲一、课程名称液压与气压传动（Hydraulic and Pneumatic Transmission）二、学时和学分学时：64 学分：4三、授课对象机械类专业四、先修课程机械制图、机械制造基础、机械设计基础等五、教学目的《液压与气压传动》课程属于专业基础课。
课程教学所要达到的目的是：1、使学生了解和掌握液压与气压传动技术的基本知识，典型液压元件的结构特点和工作原理；2、掌握液压基本回路的组成，典型液压传动系统的工作原理；3、液压传动系统的设计计算及其在工程实际中的应用等；4、掌握气压传动的基本原理和特点，为后续专业课程的学习打下坚实的基础。
六、主要内容及基本要求本课程以层次结构的观点描述液压与气压传动相关知识。
液压与气压传动是利用各种元件（液压元件或气压元件）组成具有不同控制功能的基本回路，再由若干基本回路组成传动系统来进行能量转换、传递和控制。
1、液压传动概述（第一章）1 ）液压传动的定义、工作原理及组成2 ）液压传动的优缺点基本要求：需要理解和掌握液压与气压传动的工作原理，系统组成及其特点。
学习建议：学习时间2学时，练习1学时。
2、液压流体力学（第二章）1 ）液压传动的工作液体和工作液的主要物理性质2 ）流体静力学3 ）流体动力学4 ）流体流动时的压力损失5 ）孔口和缝隙流动6 ）液压冲击和气蚀现象基本要求：需要理解和掌握伯努利方程及流体流动时的压力损失与孔口、缝隙流量。
学习建议：学习时间3学时，练习1学时。
3、液压泵（第三章）1 ）液压泵概述2 ）齿轮泵3 ）螺杆泵4 ）叶片泵5 ）轴向柱塞泵6 ）径向柱塞泵基本要求：需要理解和掌握液压泵的工作原理、分类、参数计算及应用。
学习建议：学习时间5学时，练习2学时。
4、液压执行元件（第四章）1 ）液压马达2 ）液压缸基本要求：需要理解和掌握液压缸与马达的种类与特点，参数计算和重要尺寸的确定。
学习建议：学习时间4学时，练习1学时。
广东省高等教育自学考试《液压与气压传动》(课程代码：03631)课程考试大纲
广东省高等教育自学考试《液压与气压传动》（课程代码：03631）课程考试大纲目录一、课程性质与设置目的二、考试内容与考核目标绪论第一节液压与气压传动的工作原理第二节液压与气压传动系统的组成和表示方法第三节液压与气压传动的优缺点第四节液压与气压传动的应用第五节液压与气动技术的进展第一章液体力学基础第一节工作介质第二节流体静力学第三节流体运动学和流体动力学第四节气体状态方程第五节充、放气参数的计算第六节管道流动第七节孔口流动第八节缝隙流动第九节瞬变流动第十节穿透多孔物质的液流第二章能源装置及辅件第一节概述第二节液压泵第三节油箱第四节液压辅件第五节气源装置第六节气动辅件第七节管件第三章执行元件第一节直线往复运动执行元件第二节旋转运动执行元件第三节设计计算第四章控制元件第一节概述第二节阀芯的结构和性能第三节常用液压控制阀第四节常用气动控制阀第五节液压叠加阀、插装阀和多路阀第六节电液伺服控制阀第七节电液比例控制阀第八节电液数字控制阀第九节气动比例/伺服、数字控制阀第十节气动逻辑控制元件第十一节集成式多功能元件第五章密封件第一节密封的作用与分类第二节密封件的材料第三节常用密封件第四节新型密封件第五节组合式密封件第六节防尘圈第七节旋转密封件第八节胶密封与带密封第六章基本回路第一节液压基本回路第二节气动基本回路第七章系统应用与分析第一节液压系统应用与分析第二节气动系统应用与分析第八章系统设计与计算第一节概述第二节液压系统设计与计算第三节液压系统设计计算举例第四节气动程序控制系统设计三、关于大纲的说明与考核实施要求【附录】题型举例课程性质与设置目的（一）课程性质与特点《液压与气压传动》课程是高等教育自学考试机械设计制造及其自动化专业的主干课程。
液压、气压传动是与机械传动、电气传动等相并列的传动形式，是机械设备设计、使用和维护所必须掌握的技术和知识，具有实践性较强，与生产实际联系紧密的特点。
本课程主要讲授流体力学基础，各种液压、气动元件的工作原理、特点、应用和选用方法，各类液压和气动基本回路的功用、组成和应用场合，典型的液压、气动传动系统。
液压气压传动 课程教学大纲
《液压与气压传动》课程教学大纲课程名称：液压与气压传动学时/学分：3个学分先修课：理论力学、电工学和流体力学开课学院或教研室：工业自动化学院审核：（教研室主任签字）审定：（学院院长签字）课程代码：适用专业：机械、数控后续课：数控维护与诊断课程执笔：周东梅日期：……年……月日期：……年……月一、课程性质与任务本门课程是培养学生综合运用所学知识、理论联系实际、解决实际问题的能力及训练工程技术人员基本素质、促进学生全面发展的主干课程。
其主要任务是使学生掌握流体力学的基本原理，液压与气压传动元件及系统的基本原理、基本结构、基本性能及基本应用，并初步具有设计液压与气压传动系统和分析阅读液压与气压传动系统图的能力二、课程教育教学目标液压与气压传动是高等职业教育各专业的一门专业必修课。
通过本课程的学习和训练，主要使学生具备利用计算机进行信息的获取、处理、传递及应用的基本技能，提高学生的素质和计算机文化意识，培养学生的创新精神和实践能力，促进学生职业能力和职业素养的培养。
按照课程服务于专业的原则，以及职业岗位能力和职业素养培养的要求，通过课程的学习和训练，使学生具备以下的知识、技能和素养：1．知识目标液压系统的基本分类液压系统的各个元件及工作原理液压系统图的分析与读图2．能力目标能正确区分液压系统的组成部分初步具有设计液压与气压传动系统和分析阅读液压与气压传动系统图的能力3．素质目标（1）具备良好的工作态度、责任心。
（2）具有较强的团队意识和协作能力。
（3）具有较强的学习能力、吃苦耐劳精神。
（4）具有较强的语言表达能力和协调人际关系能力。
（5）具有认识自身发展重要性以及确立自身继续发展目标的能力。
三、教学资料1.教材：（1）教材《液压与气压传动》马振福2.参考资料：1、李寿刚编，《液压传动》，北京理工大学出版社1994.05第一版；2、黄宜章宏甲主编，《机床液压传动习题集》，机械工业出版社，2000.08，第一版四、课程教学内容和建议学时（一）课程的主要内容及基本要求第一部分液压与气压传动基础（4学时）教学内容：液压与气压传动的工作原理、工作介质，组成教学要求：液压与气压传动的工作原理及组成教学重点、难点：液压与气压传动的工作原理实验或习题要求：液压系统的组成第二部分液压与气动动力装置（4学时）教学内容：齿轮、叶片、柱塞液压泵教学要求：掌握常用液压泵教学重点、难点：齿轮、叶片、柱塞液压泵的工作原理实验或习题要求：齿轮、叶片、柱塞液压泵的工作原理第三部分执行元件（4学时）教学内容：液压缸、液压马达教学要求：掌握常用的液压执行元件教学重点、难点：液压缸、液压马达的工作原理与计算实验或习题要求：液压缸、液压马达的工作原理与计算第四部分控制元件（4学时）教学内容：常用的液压控制阀、其他液压控制元件、常用气动控制阀教学要求：掌握常用的液压控制阀、其他液压控制元件教学重点、难点：压力、方向、流量液压控制阀、其他液压控制元件实验或习题要求：控制元件的工作原理第五部分基本回路（6学时）教学内容：压力、方向、流量、速度控制回路教学要求：掌握液压基本回路教学重点、难点：基本回路分析实验或习题要求：回路分析第六部分典型的液压系统及调试（6学时）教学内容：典型液压系统的分析教学要求：掌握典型的液压系统分析与调试教学重点、难点：液压回路分析实验或习题要求：液压回路分析调试第七部分气动元件及回路（2学时）教学内容：气动元件及气动回路分析教学要求：气动元件原理、种类和气动回路分析教学重点、难点：气动回路分析实验或习题要求：气动回路分析（二）课程课时分配各教学环节（含主要实践环：（三）、实践教学基本要求实训一FluidSIM液压虚拟仿真软件□□□□：□□FluidSIM液压虚拟仿真软件□□□□：□□FluidSIM液压虚拟仿真软件的安装及界面实训二二位四通换向回路实训目的：掌握换向阀的应用实训内容：液压回路的工作原理，熟悉液压回路的连接方法实训三进油节流调速回路实训目的：掌握节流阀的应用实训内容：液压回路的工作原理，熟悉液压回路的连接方法实训四两级调压回路实训目的：掌握调压的原理及阀的应用实训内容：液压回路的工作原理，熟悉液压回路的连接方法实训五差动回路实训目的：掌握差动回路的工作原理及作用实训内容：液压回路的工作原理，熟悉液压回路的连接方法实训六旁路节流调速回路实训目的：掌握调速回路的原理实训内容：液压回路的工作原理，熟悉液压回路的连接方法实训七流阀控制的同步回路实训目的：掌握同步回路的原理实训内容：液压回路的工作原理，熟悉液压回路的连接方法实训八顺序控制回路实训目的：掌握顺序控制的原理实训内容：液压回路的工作原理，熟悉液压回路的连接方法五、作业设计本课程作业分课堂作业及课后作业两部分：（一）课堂作业：课堂作业主要由选择题、计算题、讨论题等题型组成，视教学内容每次课设置2~5个习题，主要目的在于检查学生的预习效果、听课效果，对学生课堂学习起到一定的约束作用，提高教学互动性；（二）课后作业：本课程共设计课后作业五次，分布于教学内容的四个项目六、教学方式及说明理论与实践结合，理论多媒体动画与实训仿真演练相结合。
03631液压与气压传动试题
03631液压与气压传动试题如图1-1是液压千斤顶的传动系统图，试说明工作原理图1-11, 6—活塞，2, 7—液压缸，3, 8—单向阀，4—截止阀，5—手柄，9—油箱解：液压千斤顶的工作原理当抬起手柄5时：活塞6向上运动，缸7容积增大形成真空，单向阀3关闭，缸7通过单向阀8从油箱吸油当压下手柄5时：活塞6向下运动，单向阀8关闭，缸7中的油液通过单向阀3进入缸2推动活塞1向上运动，抬起重物再抬起手柄5:缸7从油箱吸油；压下手柄5,油液进入2,这样，油液不断的被吸入油缸7,压入油缸2,就可以把重物抬起所需的高度。
单向阀3的作用：重物升高后不会落下来需要放下重物时：打开截至阀4,缸2中的油液流回油箱，重物放下来，放下来后关闭截止阀4,待下次需要放油时打开.一、单项选择题（本大题共8小题，每小题2分，共16分）试讨论下述情况时，液压油的等效体积弹性模量K值会发生什么变化：某一液压系统中，在一个大气压时测定油中混入1瞬积的空气，当系统压力增加至50X 105Pa时，液压油的等效体积弹性模量将（增大）某油液的动力粘度为4.9 X 109N.s/m2,密度为850kg/m3求该油液的运动粘度为多少？（V=5.765X 105m2/S）4.60%勺30号机械油和40%勺22号汽轮机油调合，50C时30号机械油的运动粘度为30X 10-6m2/s, 22号汽轮机油的粘度为21 X 10-6m2/s。
求调合油恩氏粘度是多少？（E50=3.52）有一液压缸，其缸筒内径d=2X 102m柱塞长度1= 8X 102m,二者的直径间隙d= 15X 106m,间隙内油的动力粘度u= 3.92 X 10-2Pa.s。
当柱塞与缸筒同心，试计算以v =1m/s的速度移动时的粘性摩擦力。
（F T =26.29N某一液压系统的液压泵在t=20 C时供给Q=50L/min的机械油，机械油的运动粘度方90X 10-6m2/s,重度丫 =9000N/m3吸油管道直径d=35mm总长l=5m,泵进口断面在油轴中自由表面下1m处，求液压泵进口处的真空度为多少（层流起始段的影响和局部压力损失忽略不计）（真空度pv=33666N/m）润滑系统的泵在t = 20C时供给Q=60L/min的机油，机油的运动粘度为v=2X 10-4m2/s，重度丫=8820N/m3吸油管道直径d= 35 X103m,长I =5m泵进口断面箱中自由表面下lm处。
液压与气压传动考试大纲(精选)
福建广播电视大学开放教育数控技术专业《液压与气压传动》考试大纲第一部分课程考核说明1．考核方式本课程期末考试为半开卷笔试，考试时间60分钟。
2．考题类型考题类型及分数比重大致为：填空题(30%)；简答题(30%)；分析计算题（40%）。
第二部分考试内容和要求1、液压传动基础知识（1）考试内容：绪论、液体静力学基础液体动力学基础液体流动中的压力和流量损失液压油（2）考试要求：掌握液压系统的组成、液压传动的工作原理和特点掌握液体静压力的概念及表示方法理解连续性方程的物理意义了解液压系统中压力及流量损失产生的原因了解液压冲击和空穴现象了解液压油的性质2、液压动力元件与执行元件（1）考试内容：液压泵的基本原理与性能齿轮泵、叶片泵、柱塞泵的构造及选用液压缸的参数计算液压缸的结构与安装液压马达的工作原理（2）考试要求：掌握液压泵的工作原理理解液压泵的主要参数、能够正确地选用泵掌握液压缸的工作原理和结构特点掌握液压缸的推力和速度计算方法熟练掌握液压泵、液压马达和液压缸的职能符号3、液压控制元件及辅助元件（1）考试内容：方向控制阀：单向阀、换向阀结构与操纵方式压力控制阀：溢流阀、减压阀和顺序阀的工作原理及应用流量控制阀：节流阀、调速阀的工作原理及应用叠加阀与插装阀结构及应用液压辅助元件（2）考试要求：熟练掌握换向阀的功能、工作原理、结构、操纵方式和常用滑阀中位机能特点掌握单向阀、液控单向阀结构和工作原理理解溢流阀、减压阀、顺序阀、压力继电器的结构、工作原理、应用理解节流阀与调速阀的工作原理及应用了解叠加阀与插装阀的结构，工作原理及应用熟练掌握液压控制元件的职能符号掌握各种辅助元件的作用和符号4、基本液压回路（1）考试内容：方向控制回路压力控制回路流量控制回路掌握换向回路、调压回路、卸荷回路、减压回路、增压回路、调速回路、增速回路、速度换接回路的工作原理、功能、及回路中各元件的作用和相互关系掌握识读和分析液压基本回路的方法能对液压基本回路进行故障分析5、典型液压系统（1）考试内容：组合机床动力滑台液压系统液压机液压系统Q2-8型汽车起重机液压系统液压系统常见故障极其排除方法（2）考试要求：掌握识读和分析典型液压回路的方法理解液压系统常见故障极其排除方法6、气压传动概述和气动元件（1）考试内容：气动系统的组成、气源装置和辅助元件的工作原理执行元件：气缸、气马达控制元件：压力控制阀、流量控制阀、方向控制阀逻辑元件（2）考试要求：了解压缩空气及气动系统的组成、气源装置和辅助元件的工作原理；掌握气缸的工作原理，选用常用普通气缸和特殊气缸了解气源装置和压缩空气净化系统的应用及压缩空气的输送掌握常用方向控制阀、梭阀、双压阀、快排阀、节流阀和减压阀的工作原理及应用；熟练掌握气动控制元件和各种辅助元件的职能符号8、气动基本回路（1）考试内容：方向控制回路压力控制回路速度控制回路其它回路（2）考试要求：掌握气动常用回路的工作原理和应用学会阅读气动系统图。
03631液压与气压传动2020年9月复习资料
液压与气压传动P1 液压传动的概念P3 液压传动系统的组成（五个方面）P4-5 液压传动的优缺点P7 第一节液体的物理性质液体密度公式液体受压力作用而使体积减小的性质称为液体的可压缩性液体的可压缩性公式P8 液体的粘性的意义动力粘度的物理意义及公式运动粘度与该液体密度的比值称为运动粘度P9 相对粘度粘度与压力的关系（选择）粘度与温度的关系P12 液体的压力公式液体的压力的特征：1.液体的压力沿着内法线方向作用于承压面2.静止液体内任意一点的压力在各方向上相等P13 重力作用下静止液体中的压力分布特征1.静止液体内任意一点的压力都由两部分组成2.静止液体内的压力随液体深度的变化呈直线规律分布3.离液面深度相同的各点组成了等压面，此等压面魏一水平面图2-4 绝对压力、相对压力及真空度（解答、选择、判断）P15 理想液体、恒定流动、一维流动的基本概念P16 层流、湍流、雷诺数的含义和作用P17 雷诺数的物理意义P18 连续性方程（单选、填空）：质量守恒定律在流体力学的一种表达式连续性方程的结论伯努利方程：能量守恒定律在流体力学中的一种表达式P19 二者的物理意义P24 通过薄壁小孔的流量公式P27 液压冲击：在液压系统中，系统的压力在某一瞬间会突然急剧上升，形成很高的压力峰值，这种现象称为液压冲击。
P29 空穴现象通常采取的措施P30 （计算公式）液压泵的概念压力、排量、流量功率和效率P32-34 排量、流量脉动和流量计算外齿合齿轮泵的结构特点和优点P36 叶片泵的概念P43 图3-20 外反馈限压式变量叶片泵静态特性曲线叶片泵优缺点和用途P45 径向柱塞泵的工作原理轴向柱塞泵P58 液压缸是液压系统中的执行元件，它的职能是将液压能转换成机械能液压缸的分类表4-1缸的分类（单作用缸和双作用缸）P60-64 液压缸基本参数的计算1.双活塞杆缸的计算2.单活塞杆缸的计算3.柱塞缸的公式P65 液压缸的组成：缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置和排气装置五部分P69 液压缓冲装置的工作原理P70 排气装置的分类：1.在缸盖的最高部分处开排气孔，用长管道接向远处排气阀排气2.在缸盖最高处安装排气塞P76 液压阀是控制和调节液流的压力、流量和流向的元件公称压力是标志液压阀承载能力大小的参数公称流量是指液压阀在额定工作状态下通过名义的流量P77 单向阀是用以防止液流倒流的元件普通单向阀又称止回阀，其作用是使液体只能向一个方向流动，反向截止图5-2 锥形阀芯直角式单向阀液控单向阀又称单向闭锁阀，其作用是使液流有控制地单向流动换向阀是利用阀芯和阀体间的相对运动来切换油路中液流方向的液压元件P81 换向阀的职能符号的含义表5-1三位换向阀的中机能P82 换向阀中为技能选着的一般原则P83 滑阀式换向阀的操纵方式及典型1.机动换向阀2.电磁换向阀3.液动换向阀4.电液动换向阀5.手动换向阀6.多路换向阀P91 控制和调节液压系统中压力大小的阀通称为压力控制阀溢流阀功用是当系统压力达到其调定值是，开始溢流，将系统的压力基本稳定在某一调定的数值上P97 溢流阀的应用减压阀三种压力阀区别P100 减压阀的应用顺序阀P102 压力继电器：液压系统中将液压油的压力信号转变成电信号的元件流量控制阀是指通过改变节流口面积的大小来改变通过阀流量的阀图5-45节流孔的节流特性曲线P106 节流阀的定义调速阀P109 溢流节流阀与调速阀的比较P146 液压系统地调速方法节流调速回路：1.进油路节流调速回路2.回油节流调速回路图7-15 节流阀进油回路的速度负载特性曲线这两种调速回路的不同之处3.旁油路节流调速回路旁路节流调速回路的特点P150 三种容积调速回路的调速方法和特性图7-24 变量泵——变量马达容积调速回路及其工作特性曲线P154 图7-28 差动连接得快速运动回路图7——33采用两个调速阀的速度换接回路P164 YT4543型液压动力滑台液压压系统的概述YT4543型动力滑台液压系统的工作原理图8-1YT4543型动力滑台液压系统图YT4543型动力滑台液压系统的系统特点P176 图8-10 XS-ZY-250A型注塑机比例液压系统原理图。
《液压与气压传动》课程教学大纲
《液压与气压传动》课程教学大纲课程类别：专业基础课适用专业：机械制造与自动化/机电一体化技术适用层次：高起专适用教育形式：网络教育/成人教育考核形式：考试所属学院：制造科学与工程学先修课程：高等数学、大学物理、电工学后续课程：机械设计、工业机器人等一、课程简介“液压与气压传动”课程是“机械设计制造及自动化”专业的一门专业基础课，是研究以液体作为传动介质来实现各种机械传动和控制的一门学科。
主要讲述液压传动的重要概念、基本参数和流体力学基础；液压及气动元件的工作原理、结构和性能；液压系统分析、设计及控制等内容。
培养学生的辨证思维能力、严谨的科学作风及良好的职业道德观念。
为以后从事机械制造、自动化及使用维修方面的工作打下坚实的基础。
二、课程学习目标通过本课程的学习，使学生具备下列能力：1.能够正确理解液压传动技术的优缺点发展方向和组成及各部分的功用；通过牛顿内摩擦定律的分析，掌握传动介质的特性，能够正确选用液压油。
2.掌握各类液压元件的基本结构、工作原理、工作条件，各类液压元件的各性能参数间的关系式并能灵活应用这些关系式；掌握各类液压元件对应液压基本回路的工作原理特性及应用;能够正确选用液压元件3.能够运用前面所学的液压元件和基本回路知识分析常见液压系统的工作原理，搞清楚各液压元件在各基本回路中的功能以及各子系统中基本回路之间的相互关系。
使学生具有综合运用前面所掌握的知识和技能，分析与解决机械设备中相关液压系统的实际问题的基本能力。
4.了解气压传动与液压传动的区别、气压传动的工作原理、气压系统的组成、气压传动的优缺点、气动元件分类、工作原理及特点、气动控制基本回路的分类；回路组成原理及特点。
三、与其他课程的关系学习本课程应先修高等数学、大学物理、电工学，其中的微积分、力学、电工电子等部分知识在本课程中有多处应用。
学习本课程先修机械设计，以便更好地理解元件结构。
四、课程主要内容和基本要求第1单元绪论『知识点』液压与气压传动液压传动的发展概况、液压传动的基本概念、液压传动的工作原理、液压系统的组成、液压传动的优缺点及应用。
06级模具专业液压与气压传动教学大纲及授课计划.doc
《液压与气压传动》教学大纲课程名称：液压与气压传动课程代码：课程类别：专业课程开课对象：数控专业2006年级学分：3分课时：56学时参考教材：《液压与气压传动》，袁承训主编，北京，机械工业出版社2000年7月出版《液压与气压传动》，马振福主编，北京，机械工业出版社2002年6月出版《液压传动》，李芝主编，北京，机械工业出版社1996年5月出版《液压与气动》，徐永生主编，北京，高等教育出版社1998年7月出版课程概述：本课程是模具设计与制造专业的专业课。
介绍液压与气压传动的基础知识，液压与气动元件的结构及工作原理，液压与气压基本回路，典型液压与气压传动系统和模具成型设备的液压系统，气源净化装置，液压与气压传动系统的安装调试、故障分析及使用维护等方面的内容。
教学目的：通过本课程学习，使学生对液压与气压传动的发展概况、基本原理和应用领域有初步了解。
要求学习后掌握液压与气压传动中常用液压元件、气动元件的原理与结构、液压系统的基本构成、基本原理、液压系统常见回路的分析方法。
能读懂常见成型设备的液压传动系统图；能进行常用的液压传动系统回路设计。
教学方法：利用多媒体进行教学各章教学要求及教学要点：第一章液压传动概述教学要求：掌握液压传动的基本原理，了解液压系统的组成和液压传动的特点、液压传动的发展概况。
教学内容：1、液压传动的工作原理2、液压传动系统的组成3、液压传动系统中的图形符号4、液压传动的特点及液压传动的发展概况第二章液压传动基本知识教学要求：1、掌握液压油的主要性质，了解液压油的种类和选用。
2、理解压力、流量、理想液体、通流截面、层流、紊流、雷诺数等基本概念。
3、掌握液体流动时的连续性方程和伯努利方程的意义和运用。
4、了解液体流动时的压力损失的种类和小孔的分类。
教学内容：1、液压油2、液体静力学基础3、液体动力学方程4、液体流动时的压力损失和液体流经小孔和缝隙的流量计算5、液压冲击和空穴现象第三章液压泵和液压马达教学要求：1、掌握液压泵和液压马达的工作原理，了解常用液压泵和液压马达的结构、特点及应用场合。
液压与气压传动教学大纲
《液压与气压传动》教学大纲课程代码：课程名称：液压与气压传动总学时：72实验学时：0学分：适用专业：机械类和近似机械类一、课程的性质、目的和任务随着科学技术的不断发展，工业生产自动化程度的不断提高，作为机械工程与自动化专业的学生，从将来从事机械工程技术研究工作的需要出发，除必须具备机械及其工艺知识外，同时还必须掌握有关自动化方面的一些知识。
液压与气压传动是当代先进科学技术之一，它不但渗透在各种工业设备中，而且是科学实践研究，自动化生产的有机组成部分。
“液压传动与气压传动”课是机械类专业必修的专业基础课。
在整个教学计划中，该课程占有很重要的地位，它所介绍的内容，是机械工程技术人员必须掌握，不可缺少的基础技术知识。
课程教学所要达到的目的是：1、使学生了解和掌握液压与气压传动技术的基本知识，典型液压元件的结构特点和工作原理；2、掌握液压基本回路的组成，典型液压传动系统的工作原理；3、液压传动系统的设计计算及其在工程实际中的应用等；4、通过实验课使学生对液压元件结构及液压传动系统有更深刻的认识，并掌握必要的实验技能和一定的分析和解决问题的实际能力。
二、课程教学基本要求学完本课程后，应达到下列基本要求：1. 掌握液压传动的基本知识。
2. 掌握基本液压元件的结构特点、工作原理、性能及应用。
3. 能对一般的机械设备的液压系统进行阅读、分析，具备按设备说明书进行调试和维修的初步能力。
4. 能合理地设计一般机械设备的液压系统，具备初步的设计、计算能力，并能合理地选用液压元件。
5. 了解液压伺服系统的工作原理、系统组成及性能特点。
6. 了解气压传动的基本知识，气动元件的工作原理及气动传动基本回路。
7．具备一定的安装、调试、维修及使用一般液压及气压系统的能力。
三、教学内容和要求（一）绪论1、教学内容和教学要求教学内容：（1）液压传动的发展（2）液压传动的工作原理及组成（3）液压传动系统的图形符号（4）液压传动优缺点及应用教学要求：（1）了解液压传动发展概述；（2）理解压力、流量、速度的基本概念；（3）掌握液压系统的工作原理、组成；重点：液压传动的工作原理，关于压力和流量的两个重要概念；液压系统的组成；液压油的黏度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东省高等教育自学考试《液压与气压传动》（课程代码：03631）课程考试大纲目录一、课程性质与设置目的二、考试内容与考核目标绪论第一节液压与气压传动的工作原理第二节液压与气压传动系统的组成和表示方法第三节液压与气压传动的优缺点第四节液压与气压传动的应用第五节液压与气动技术的进展第一章液体力学基础第一节工作介质第二节流体静力学第三节流体运动学和流体动力学第四节气体状态方程第五节充、放气参数的计算第六节管道流动第七节孔口流动第八节缝隙流动第九节瞬变流动第十节穿透多孔物质的液流第二章能源装置及辅件第一节概述第二节液压泵第三节油箱第四节液压辅件第五节气源装置第六节气动辅件第七节管件第三章执行元件第一节直线往复运动执行元件第二节旋转运动执行元件第三节设计计算第四章控制元件第一节概述第二节阀芯的结构和性能第三节常用液压控制阀第四节常用气动控制阀第五节液压叠加阀、插装阀和多路阀第六节电液伺服控制阀第七节电液比例控制阀第八节电液数字控制阀第九节气动比例/伺服、数字控制阀第十节气动逻辑控制元件第十一节集成式多功能元件第五章密封件第一节密封的作用与分类第二节密封件的材料第三节常用密封件第四节新型密封件第五节组合式密封件第六节防尘圈第七节旋转密封件第八节胶密封与带密封第六章基本回路第一节液压基本回路第二节气动基本回路第七章系统应用与分析第一节液压系统应用与分析第二节气动系统应用与分析第八章系统设计与计算第一节概述第二节液压系统设计与计算第三节液压系统设计计算举例第四节气动程序控制系统设计三、关于大纲的说明与考核实施要求【附录】题型举例课程性质与设置目的（一）课程性质与特点《液压与气压传动》课程是高等教育自学考试机械设计制造及其自动化专业的主干课程。
液压、气压传动是与机械传动、电气传动等相并列的传动形式，是机械设备设计、使用和维护所必须掌握的技术和知识，具有实践性较强，与生产实际联系紧密的特点。
本课程主要讲授流体力学基础，各种液压、气动元件的工作原理、特点、应用和选用方法，各类液压和气动基本回路的功用、组成和应用场合，典型的液压、气动传动系统。
本课程的重点章节有：能源装置及辅件，执行元件，控制元件，基本回路；次重点章节有：绪论，流体力学基础，系统应用与分析；一般章节有：密封件，系统设计与计算。
（二）课程的基本要求通过对本课程的学习，使学生在牢固掌握液压和气压基本理论的基础上，具备对简单的液压和气压传动系统进行分析、设计的能力，为专业课学习和解决工程实际问题打下必要的基础。
（三）本课程与相关课程的联系本课程的先修课程为：《机械原理》、《机械零件》、《电工与电子技术》、《高等数学》。
后续课程有：《数控机床故障诊断与维修》、《模具设计与制造》。
二、课程内容与考核目标绪论（一）学习目的与要求通过本章的学习，要求理解液压与气压传动的工作原理及特征；理解液压与气压传动系统的组成；了解液压与气压传动的优缺点；了解液压与气动技术的应用和发展概况。
本章重点内容是液压千斤顶的工作原理，液压与气压传动系统的组成。
（二）课程内容第一节液压与气压传动的工作原理液压千斤顶的工作原理，机床工作台液压系统的工作原理第二节液压与气压传动系统的组成和表示方法系统的组成，系统的图形符号表示第三节液压与气压传动的优缺点液压传动的优缺点，气压传动的优缺点第四节液压与气压传动的应用液压与气压传动在各类机械行业中的应用第五节液压与气动技术的进展液压与气动技术发展的特征（三）考核知识点1. 液压与气压传动的工作原理2. 液压与气压传动系统的组成3. 液压与气压传动系统的优缺点（四）考核要求1. 液压与气压传动的工作原理（1）领会：液压与气压传动、液压与气压传动的工作原理。
（2）简单应用：液压千斤顶的工作原理。
2. 液压与气压传动系统的组成（1）领会：液压与气压传动系统的组成及各自功用。
3. 液压与气压传动系统的优缺点（1）识记：液压与气压传动的优缺点。
第一章流体力学基础（一）学习目的与要求通过本章的学习，使学生了解流体力学的相关知识。
要求学生了解液压油液、空气的性质；熟悉液体静压力基本方程，帕斯卡原理及；理解液体的流量连续性方程、能量方程和动量方程；了解充、放气参数的计算；了解气体状态方程；了解管路中的压力损失及工作介质流经孔口和缝隙的流量计算；了解液压冲击和气穴现象；了解穿透多孔物质液流的性质。
本章的重点内容是流体静力学、流体动力学；难点内容是流体动力学。
（二）课程内容第一节工作介质液压传动介质，气压传动介质第二节流体静力学静压力及其特征，静压力基本方程，帕斯卡原理第三节流体运动学和流体动力学基本概念，连续方程，能量方程，动量方程第四节气体状态方程理想气体状态方程，气体状态变化过程，气体流动基本方程第五节充、放气参数的计算向定容容器充气，容器放气第六节管道流动流态与雷诺数，圆管层流，圆管湍流，压力损失第七节孔口流动薄壁小孔，短孔和细长孔，气动元件的通流能力第八节缝隙流动平行平板缝隙，环形缝隙第九节液压冲击，气穴现象（三）考核知识点1. 工作介质2. 流体静力学3. 流体动力学4. 管道流动5. 孔口流动6. 缝隙流动7. 瞬变流动（四）考核要求1. 工作介质（1）识记：液压传动工作介质的基本要求和种类；液压传动工作介质的选用；空气的组成。
（2）领会：液压传动工作质的物理性质；空气的物理性质。
2. 流体静力学（1）识记：液体静压力及其特性。
（2）领会：液体静压力基本方程及其物理意义；压力的表示方法；帕斯卡原理。
（3）简单应用：液体静压力基本方程，帕斯卡原理3. 流体动力学（1）识记：液体动力学的相关基本概念。
（2）领会：流量连续性方程；能量方程（伯努力方程）；动量方程。
（3）综合应用：流量连续性方程，能量方程（伯努力方程）4. 管道流动（1）识记：液体在管道流动中的沿程压力损失和局部压力损失。
（2）领会：流态与雷诺数。
5. 孔口流动（1）识记：液体流经短孔和细长孔的流量。
（2）领会：液体流经薄壁小孔的流量。
（3）简单应用：液体流经薄壁小孔的流量计算6. 缝隙流动（1）识记：通过平行平板缝隙、环形缝隙的流量。
7. 瞬变流动（1）识记：液压冲击、气穴现象第二章能源装置及辅件（一）学习目的与要求通过本章的学习，使学生理解液压泵的工作原理及主要性能参数的计算；掌握各类液压泵的工作原理及应用特点；了解气源装置的组成及在系统中的作用；了解液压及气动辅助元件在液压及气动系统中的作用；正确识别各元件的职能符号。
本章的重点内容是液压泵的工作原理和气源装置；难点内容是液压泵的工作原理及结构特点。
（二）课程内容第一节概述能源装置的组成、对能源装置的基本要求第二节液压泵液压泵概述（工作原理、性能参数、特性曲线、分类），齿轮液压泵，螺杆泵，叶片液压泵，柱塞液压泵，液压泵的气穴，液压泵的噪声，液压泵的选用第三节油箱功用，结构，油箱的容量第四节液压辅件过滤器，热交换器，蓄能器第五节气源装置空压站，空压站容量计算和选择，空气净化处理装置，压缩空气分配及其输送管道第六节气动辅件自动排水器，消声器第七节管件管道，管接头（三）考核知识点1. 概述2. 液压泵3. 油箱4. 液压辅件5. 气源装置6. 气动辅件7. 管件（四）考核要求1.概述（1）识记：能源装置的组成；对能源装置的基本要求。
2.液压泵（1）识记：液压泵的功用及分类；外啮合齿轮泵、叶片泵排量和流量的计算；轴向柱塞泵和径向柱塞泵；液压泵的噪声；液压泵的选用。
（2）领会：液压泵的主要性能参数；外啮合齿轮泵的工作原理及结构特点；单作用叶片泵和双作用叶片泵的工作原理及结构特点。
（3）简单应用：液压泵主要性能参数的计算。
（4）综合应用：限压式变量叶片泵的工作原理及特性曲线。
3.油箱（1）识记：油箱的功用、结构和容量。
4.液压辅件（1）识记：过滤器的的结构及常安装的位置；冷却器和加热器；蓄能器的功用和分类。
5.气源装置（1）识记：气源装置的组成；后冷却器、储气罐、油水分离器、干燥器、分水过滤器、油雾器的功用。
（2）领会：空气压缩机的类型及工作原理。
6.气动辅件（1）识记：自动排水器、消声器。
7.管件（1）识记：管道、管接头。
第三章执行元件（一）学习目的与要求通过本章的学习，要求学生了解液压及气动执行元件的工作原理、主要性能参数、结构特点及应用。
正确识别各元件的职能符号。
本章的重点内容是活塞式液压缸的推力和速度，液压缸的结构；难点内容是液压缸推力和速度的计算。
（二）课程内容第一节直线往复运动执行元件液压缸，液压缸的类型（活塞式液压缸、柱塞式液压缸、伸缩式液压）液压缸的结构，液压缸的特性，气缸第二节旋转运动执行元件液压马达（工作原理、主要性能参数、分类和结构、摆动液压马达），气动马达（叶片式气动马达、齿轮式气动马达）第三节设计计算液压缸的设计计算，气缸的工作特性及计算（三）考核知识点1. 直线往复运动执行元件2. 旋转运动执行元件（四）考核要求1. 直线往复运动执行元件（1）识记：柱塞式液压缸、伸缩式液压缸；液压缸的结构；气缸。
（2）领会：活塞式液压缸的特点及速度推力特性。
（3）简单应用：液压缸的容积效率、机械效率和总效率的计算。
（4）综合应用：活塞式液压缸的推力和速度计算。
2. 旋转运动执行元件（1）识记：液压马达的主要性能参数；液压马达的分类和结构；气动马达。
（2）领会：液压马达的工作原理。
第四章控制元件（一）学习目的与要求本章教学的重点内容为常用液压控制阀；难点内容为溢流阀、减压阀、调速阀的结构特点。
通过本章的学习，使学生掌握液压及气动系统中常用控制元件的分类、功能及工作原理，正确识别元件的职能符号。
为分析液压及气动系统打好基础。
（二）课程内容第一节概述阀的功用，阀的分类，阀性能的基本要求第二节阀芯的结构和性能阀口形式，液动力，卡紧力，阀的泄漏特性第三节常用液压控制阀方向控制阀，压力控制阀，流量控制阀第四节常用气动控制阀方向控制阀，压力控制阀，流量控制阀第五节液压叠加阀、插装阀和多路阀叠加阀，插装阀，多路阀第六节电液伺服控制阀电液伺服阀的结构原理，常用的结构形式，伺服阀的特性分析，电液伺服阀的选用第七节电液比例控制阀比例压力阀，比例流量阀，比例方向阀，比例阀的特点第八节电液数字控制阀增量式数字阀，脉宽调制时数字阀，脉码调制的流量、压力控制原理第九节气动比例/伺服、数字控制阀比例/伺服控制阀的组成与分类，电磁铁驱动的比例控制阀，开关控制的比例压力阀，气动伺服控制阀第十节气动逻辑控制元件逻辑控制，逻辑单元，逻辑元件（三）考核知识点1. 概述2. 阀芯的结构和性能3. 常用液压控制阀4. 常用气动控制阀5. 气动逻辑控制元件（四）考核要求1.概述（1）识记：阀的功用、分类及基本要求。
2.阀芯的结构和性能（1）识记：阀口的形式；液动力、卡紧力；阀的泄漏特性。
